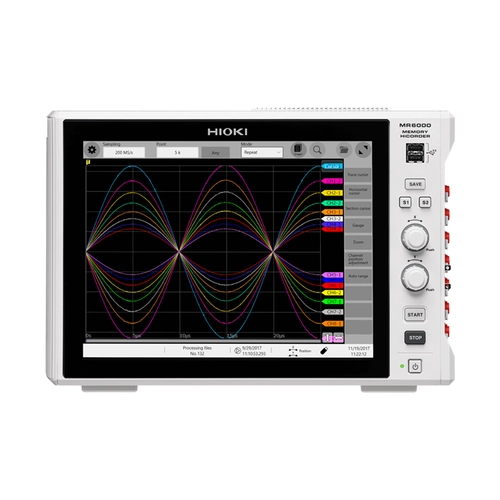

HIOKI MR6000 메모리 하이코더
HIOKI MR6000 MEMORY HiCORDER
- 생각대로 움직이는 대화면 터치패널로 직감적인 조작
- 한순간도 놓치지 않는 고속 200MS/s 절연 측정 (고속 아날로그 유닛 U8976 사용시)
- 저장시간을 대폭 단축
- 측정하면서 저장하는 고속 실시간 저장
- 펌웨어 버전업으로 신기능 추가 (2021년5월)
클릭 하시면 이동합니다.
히오키 ・ HIOKI
MR6000
메모리 하이코더
MR6000 MEMORY HiCORDER
[히오키] 메모리 하이코더 MR6000 조작 설명 – 무상 소프트웨어 MR6000 Viewer 편
히오키 메모리 하이코더 MR6000 (1/4) – MR8847A와 비교
히오키 메모리 하이코더 MR6000 (2/4) – 외관과 유닛부 설명
히오키 메모리 하이코더 MR6000 (3/4) – Windows10 탑재, 간단 조작
히오키 메모리 하이코더 MR6000 (4/4) – 다채널 데이터도 손쉽게 해석
전기자동차(EV)의 CAN 완벽 측정! [메모리 하이코더(MR6000) + VN1610] 조합으로 해결!
전력계, 기록계 등의 데이터를 PC에 실시간 표시 및 저장하는 방법! 히오키 【GENNECT Cloud One】 시스템을 소개!
주요 특징
- 생각대로 움직이는 대화면 터치패널로 직감적인 조작
- 한순간도 놓치지 않는 고속 200MS/s 절연 측정 (고속 아날로그 유닛 U8976 사용시)
- 저장시간을 대폭 단축
- 측정하면서 저장하는 고속 실시간 저장
- 펌웨어 버전업으로 신기능 추가 (2021년5월)
제품 개요
제품번호 (발주 코드)
MR6000 | 본체만, 입력 유닛 최대 8대까지 |
---|---|
MR6000-01 | 실시간 파형 연산기능 등 탑재 |
본체에는 입력 유닛 등 전용 옵션이 필요합니다. 입력 코드 등 각종 공통옵션은 별도로 구입해 주십시오.
자유롭게 사용할 수 있는 메모리 하이코더12.1인치 정전 용량식 터치 패널을 채택. |
고속 200MS/s 절연 측정한순간도 놓치지 않는 압도적인 샘플링 속도. |
높은 스위칭 주파수 정확히 파악, 주파수 대역과 절연 성능고효율화가 요구되는 인버터 평가 시험 또는 전원 설계의 평가에서는 스위칭 파형을 정확하게 파악하고 싶다는 요망이 있습니다. |
절연 디바이스에 의한 절연 입력아날로그 입력 채널 간 및 입력 채널과 본체 간은 절연되어 있습니다. | 고속 아날로그 유닛 U8976의 광절연 디바이스 |
저장시간을 1/30으로 단축저장시간에 걸쳐 측정했을 때의 데이터 양은 매우 많고 모든 데이터를 컴퓨터로 전송하기에는 방대한 시간을 필요로 합니다. |
장기간 기록 × 고속 샘플링 × 다채널실시간 저장기능을 사용하면 내부 스토리지 메모리의 용량에 의존하지 않고 측정 가능 시간을 컨트롤 할 수 있습니다. <PC 에 바로 저장> |
여러 현상들을 확실하게 포착하는 유닛 라인업사용 유닛을 여러 개 결합하여 여러 현상들을 기록할 수 있습니다. 유닛 셀렉션 가이드
각 유닛의 상세는 ‘옵션’ 탭에서 확인하실 수 있습니다. |
고감도 ・ 광대역 ・ 고정밀도 전류 프로브 / 전류 센서전류 프로브 전류 센서 |
【Ver. 4.01】 전력측정기능
|
【Ver. 4.01】 회전각 측정기능
|
【Ver. 3.50】 CAN ・ CAN FD ・ LIN 계측CAN · LIN 버스상에는 제어정보뿐 아니라, ECU 가 제어에 필요로 하는 센서 정보도 흐릅니다. CAN ・ LIN 버스에 흐르는 데이터를 모두 취득 MDF 형식 지원 파형 뷰어로 불러오기 본체상에서 DBC ・ LDF를 불러오기 CAN 신호 취득 센서 |
원하는 이벤트를 포착하는 트리거각 트리거를 설정하면 이벤트가 발생했을 때에 데이터를 기록합니다. 레벨 트리거 : 1 개의 전압값으로 비교 |
측정하면서 연산할 수 있는 실시간 파형 연산MR6000-01에서는 강력한 실시간 파형 연산 옵션이 탑재되어 있습니다. | |
샘플링 속도를 떨어트리지 않고 장기간의 변동을 관측측정 방법을 엔벨로프함으로써 100MS/s의 오버 샘플링을 실행하며 설정된 간격에서 최대값과 최소값을 기록합니다. |
장시간 시험 중에 이상현상을 고속 샘플링으로 측정 (듀얼 샘플링 기능)진동시험에서는 몇 시간에 걸친 시험 전체의 모습을 기록할 필요가 있습니다. ① 트랜드 파형으로 전체 기록 ② 순시파형으로 상세 확인 |
다양한 표시기능수치표시기능 시트 기능 (표시 그래프) 스크롤 기능 ZOOM 기능 |
방대한 측정 데이터 안에서 보려는 파형을 간단 검색사용자가 설정한 기본파형의 특징을 자동으로 산출해 측정한 모든 데이터에서 유사성이 낮은 파형을 이상파형으로 순서대로 찾아냅니다. |
수치연산기능측정한 파형에 대해 수치연산하여 수치 파라미터로 분석할 수 있습니다. 로직으로 측정한 전환시간(t1 · t2 · t3 · T)을 산출 콘덴서 충방전시험에서, 콘덴서에 charge 후, 최대값에서 규정값(예 : 50 V)까지 떨어지는 시간을 산출 모터 돌입기동전류의 시간(t1)을 산출 |
발생과 기록의 두 가지 역할을 1대로 실현메모리 하이코더 1대로 임의파형 발생기능, 파형측정기능을 사용할 수 있습니다. |
어플리케이션파워 일렉트로닉스의 계측 적용 사례 전력변동측정 모터 토크 · 진동 측정 동적 모터 특성 측정 리졸버 회전각 측정 |
PC 소프트웨어 – GENNECT One
실시간 동시 관측 LAN 내 원격조작기능 |
PC 소프트웨어 – MR6000 뷰어MR6000 및 MR6000-01로 측정한 데이터를 PC에 불러와 파형 표시 및 연산 실행 가능. 수치 연산 · 파형 연산 · FFT 연산 등 MR 6000과 똑같은 기능을 PC에서 실행할 수 있습니다. (일부 기능 제한 있음) 대응 기종 : MR6000, MR8847A, MR8827, MR8740, MR8741 |
유상/무상 소프트웨어 비교그 외에도 GENNECT ONE (무상 소프트웨어)을 사용 가능합니다 |
버전업 V3.00으로 더욱 사용하기 편리해졌습니다2020년4월에 신기능을 탑재했습니다. |
