최대 500kPa의 절대 압력 및 게이지 압력의 자동 1차 압력 기준
PG9607은 Fluke Calibration의 차세대 절대 압력 피스톤 계기입니다. 100 kg 중량 세트로 단일 피스톤 실린더에서 11 ~ 500 kPa에 이르는 계기 및 절대 압력을 규정합니다.
PG9602는 Fluke Calibration의 차세대 절대 압력 피스톤 게이지입니다. 여기에는 12 kPa ~ 10 MPa의 절대 또는 게이지 압력 측정을 지원하는 여러 피스톤 실린더 범위 옵션이 포함됩니다.
이 피스톤 게이지는 계측 및 연구 기관에서 진정한 기본 압력 기준으로 사용하도록 설계되었습니다. 그 성능은 불확실성이 낮은 치수 추적성에 적합한 치수 특성을 가진 50 mm 피스톤-실린더 어셈블리를 중심으로 합니다. 피스톤 장착 포스트는 제어된 간극 작동을 허용하고 피스톤-실린더 온도 측정에 대한 불확실성을 줄입니다. 새로운 플랫폼 아키텍처는 피스톤 실린더 주변의 온도 안정성을 향상시킵니다.
PG9607은 AMH 자동 질량 처리 기술을 특징으로 하여 게이지 모드와 절대 모드 모두에서 완전히 자동화된 테스트를 허용합니다. 작업에서 수동 단계가 제거되어 시간을 절약하고 도량형 이점을 제공합니다. AMH가 자동 압력 제어 및 컴퓨터 소프트웨어와 결합되면 반복적이고 확장된 테스트가 실용적이 되어 PG9607은 강력한 교정 및 연구 도구가 됩니다.
PG9607은 Fluke Calibration이 국립 계측 기관(NMI)과 함께 압력 측정 불확실성을 최소화하고 수년간 NMI 및 기타 전 세계 최고의 압력 계측 연구소에 PG7000 피스톤 게이지를 공급한 광범위한 작업의 결과입니다.
클릭 하시면 이동합니다.
플루크 ・ FLUKE
PG9602 & PG9607
피스톤 게이지
Piston Gauge
플루크 PG9000™시리즈 플루크 PG9000™-시리즈 플루크 PG9000™ 시리즈 플루크 시리즈PG9000™ 플루크 시리즈-PG9000™ 플루크 시리즈 PG9000™ 플루크 PG9000시리즈 플루크 PG9000-시리즈 플루크 PG9000 시리즈 플루크 시리즈PG9000 플루크 시리즈-PG9000 플루크 시리즈 PG9000 플루크 PG9000™ 플루크 PG9000 플루크 PG9602™ 플루크 PG9602 플루크 PG9607™ 플루크 PG9607 플루크 FLUKE PG9000™SERIES FLUKE PG9000™-SERIES FLUKE PG9000™ SERIES FLUKE SERIESPG9000™ FLUKE SERIES-PG9000™ FLUKE SERIES PG9000™ FLUKE PG9000SERIES FLUKE PG9000-SERIES FLUKE PG9000 SERIES FLUKE SERIESPG9000 FLUKE SERIES-PG9000 FLUKE SERIES PG9000 FLUKE PG9000™ FLUKE PG9000 FLUKE PG9602™ FLUKE PG9602 FLUKE PG9607™ FLUKE PG9607 FLUKE
주요 특징
최대 500kPa의 절대 압력 및 게이지 압력의 자동 1차 압력 기준
PG9607은 Fluke Calibration의 차세대 절대 압력 피스톤 계기입니다. 100 kg 중량 세트로 단일 피스톤 실린더에서 11 ~ 500 kPa에 이르는 계기 및 절대 압력을 규정합니다.
PG9602는 Fluke Calibration의 차세대 절대 압력 피스톤 게이지입니다. 여기에는 12 kPa ~ 10 MPa의 절대 또는 게이지 압력 측정을 지원하는 여러 피스톤 실린더 범위 옵션이 포함됩니다.
이 피스톤 게이지는 계측 및 연구 기관에서 진정한 기본 압력 기준으로 사용하도록 설계되었습니다. 그 성능은 불확실성이 낮은 치수 추적성에 적합한 치수 특성을 가진 50 mm 피스톤-실린더 어셈블리를 중심으로 합니다. 피스톤 장착 포스트는 제어된 간극 작동을 허용하고 피스톤-실린더 온도 측정에 대한 불확실성을 줄입니다. 새로운 플랫폼 아키텍처는 피스톤 실린더 주변의 온도 안정성을 향상시킵니다.
PG9607은 AMH 자동 질량 처리 기술을 특징으로 하여 게이지 모드와 절대 모드 모두에서 완전히 자동화된 테스트를 허용합니다. 작업에서 수동 단계가 제거되어 시간을 절약하고 도량형 이점을 제공합니다. AMH가 자동 압력 제어 및 컴퓨터 소프트웨어와 결합되면 반복적이고 확장된 테스트가 실용적이 되어 PG9607은 강력한 교정 및 연구 도구가 됩니다.
PG9607은 Fluke Calibration이 국립 계측 기관(NMI)과 함께 압력 측정 불확실성을 최소화하고 수년간 NMI 및 기타 전 세계 최고의 압력 계측 연구소에 PG7000 피스톤 게이지를 공급한 광범위한 작업의 결과입니다.
제품 개요
개선된 50 mm 피스톤 실린더 구조
PG9602 & PG9607의 피스톤 실린더 기구는 50 mm 피스톤 실린더의 설계 · 제조 · 교정에 대한 15년 경험을 기반으로 만들어졌습니다. PC-9607-5는 고정식 피스톤과 부유 실린더 설계의 5 kPa/kg 피스톤 실린더입니다. 개선된 제조 및 시험 방법을 이용하여 초저 왜곡도 기구를 만들어 50 mm 피스톤 실린더는 100 kg 중량으로 최대 500 kPa까지 뛰어난 성능을 보입니다. PG9607 장착대는 독립적인 제어 간극 압력을 피스톤 내부에 발생 시켜 피스톤과 실린더 사이의 간격을 예측 가능한 정도로 변화시켜 상세히 연구할 수 있습니다.
불확도를 최소화하는 혁신
이십년 전, DH Instruments PG7000 시리즈 피스톤 계기들은 온-보드 센서와 감시 기술과 여타 성능 및 사용상 기능들을 시장에 도입하였습니다. PG9000 플랫폼은 압력 측정을 개선하기 위한 혁신을 추가합니다.

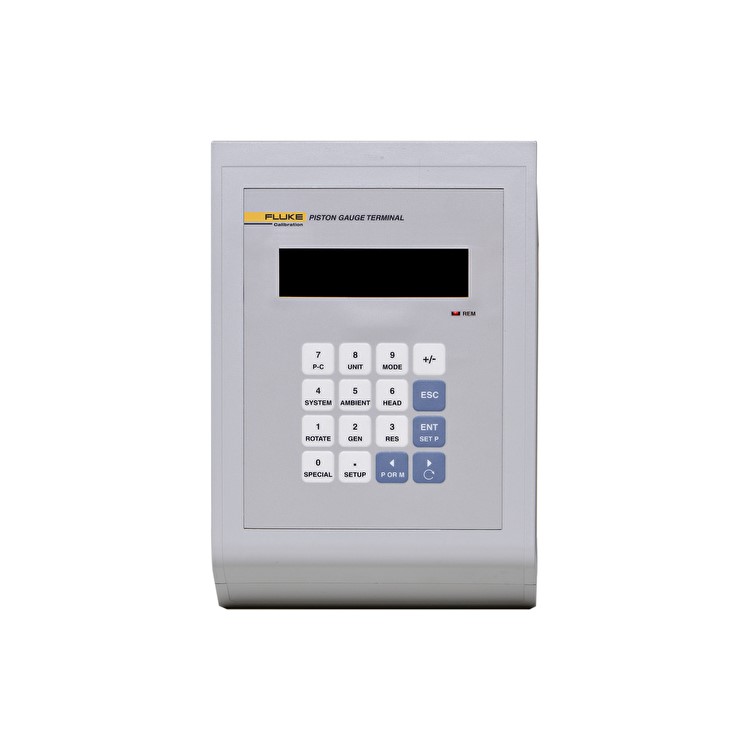

플랫폼에는 PG 터미널 · 피스톤 계기 베이스 그리고 새로운 원격 전자 모듈로 이루어져 있습니다. 터미널이 유저 인터페이스로 기능합니다. Metrological 부품 데이터를 저장하고 동작 및 대기 환경 상태를 보고하고 압력을 산출합니다.

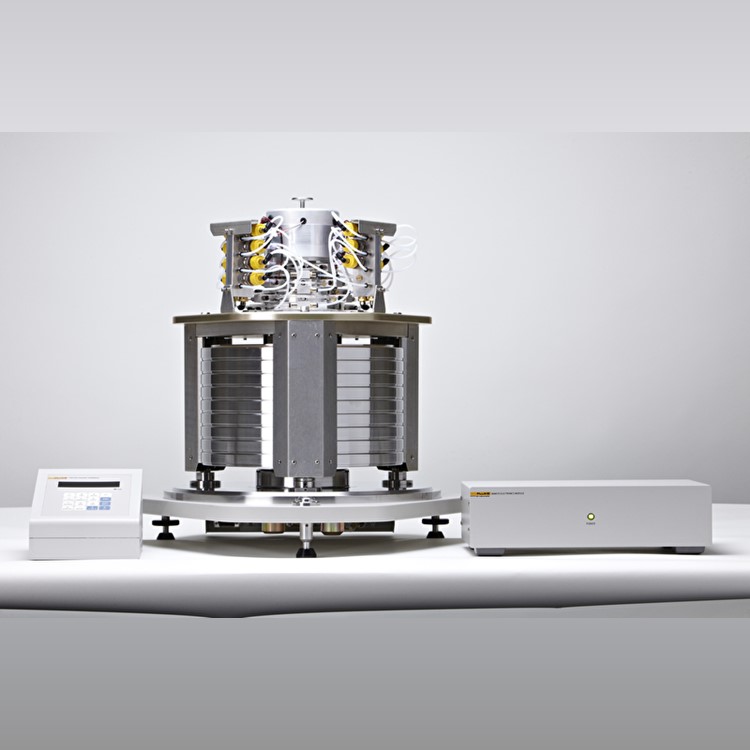

PG9000 피스톤 계기 베이스는 자동 피스톤 실린더 회전과 중량 취급을 지원하고 센서와 회전 제어를 위한 모든 전자 부품들은 원격 전자 모듈로 옮겨졌습니다. 이러한 구조는 대부분의 열원이 베이스에서 원거리에 장착되기 때문에 장기적인 진공 동작 중에서도 베이스에서의 최대 온도 안정도를 유지하게 해줍니다.
PG9602 & PG9607 장착 대에는 PRT가 두 개 내장되어 피스톤 실린더 온도 불확도를 낮춥니다. PRT들은 쉽게 제거하여 교정할 수 있습니다. 커패턴스 다이어프램 계기는 절대 모드잔여 진공 모드 측정용 선택 사양 진공 기준 하드웨어에 포함되어 있습니다. PG9607은 대부분의 사용자 제공 진공 센서의 출력을 통합할 수 있습니다.
자동화 지원 metrology

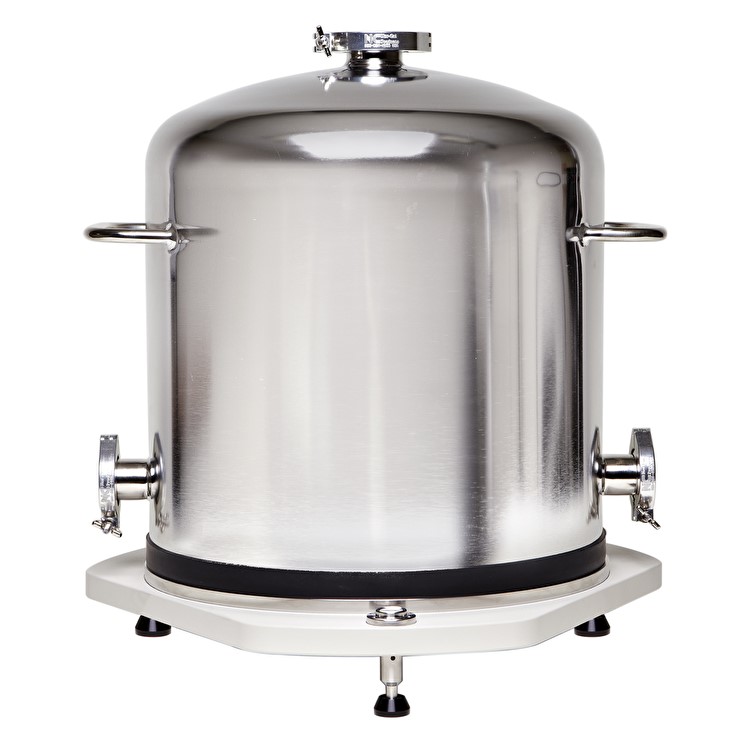

AMH 자동화 중량 취급 기술은 PG9602 & 9607에서 확장되어 최대 100 kg 중량 부하에서의 계기 및 절대 동작을 할 수 있습니다. 수동 중량 적재를 제거하여 기계적 마모를 줄이고 중량 안정도를 증가시키고 자동화 중량 핸들러는 비워진 진공챔버(bell jar) 내부에서 동작하여 테스트 포인트 사이에서 중량을 교체하는 동안의 진공 변화가 없습니다. 지속된 진공 환경 덕에 잔여 진공값은 낮고 일정하고 전체 테스트 시간과 생산성도 향상되며 특히 절대 압력 테스트에서 두드러집니다. 무엇보다도, 완전 자동화 덕택에 고도로 일관된 측정이 가능해지며 수동 테스트에서는 불가능했을 수 많은 테스트 포인트로 광범위한 테스트가 가능해집니다. COMPASS® for Pressure와 같은 교정 관리 소프트웨어로 완전 무인 테스트를 할 수 있습니다.
