FLUKE PPCH 자동화 압력 컨트롤러 및 교정기
가격문의(상세정보 참조)

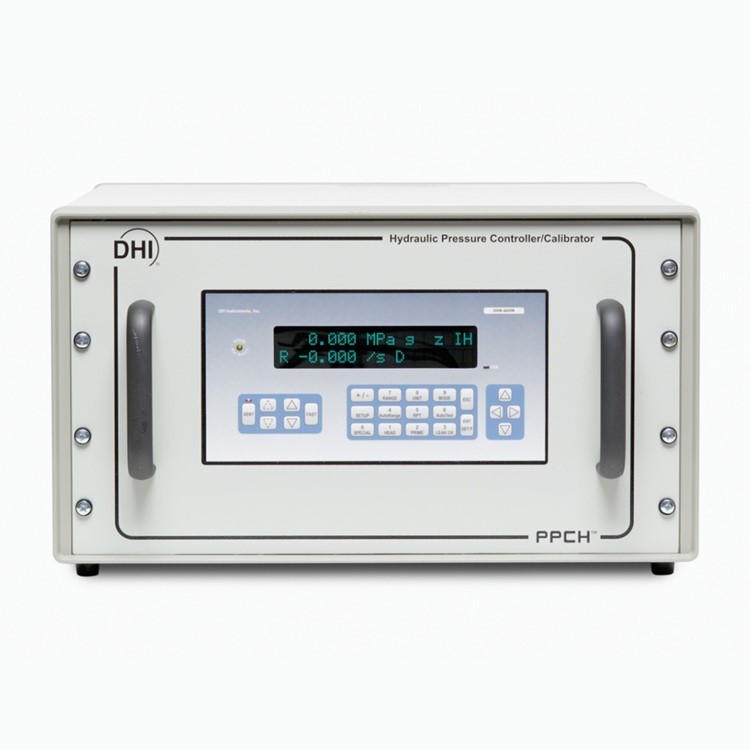

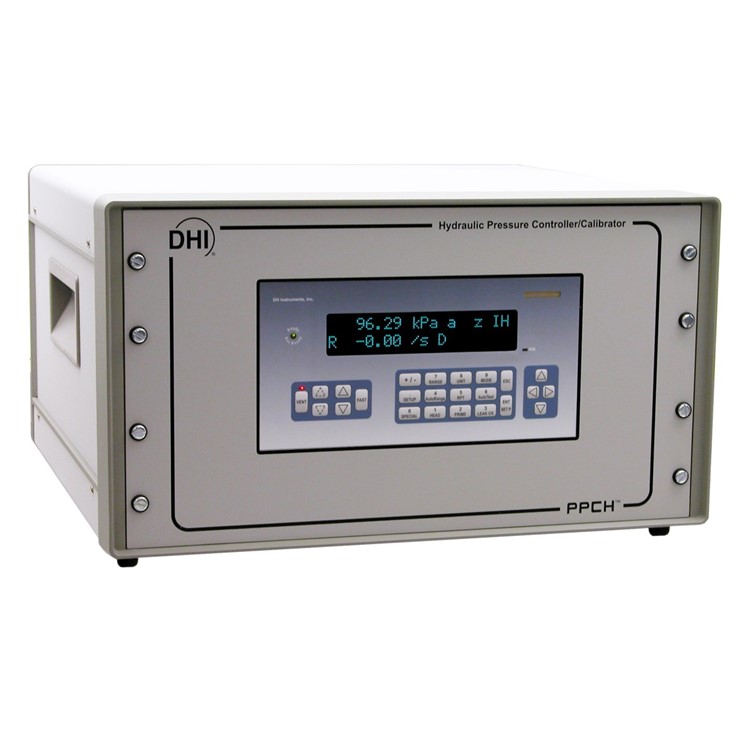

FLUKE PPCH 자동화 압력 컨트롤러 및 교정기
FLUKE PPCH Automated Pressure Controller / Calibrator
- 200 MPa(30,000 psi)까지의 유압 컨트롤러
- 고정밀 제어
- 자동 범위 기능
- 최대 30,000 psi(200 MPa)의 액체 압력용
- 각 컨트롤러에 하나 또는 두 개의 Q-RPT
- 외부 기준 압력 변환기 지원
- 웹 사이트를 통한 간단하고 무료 임베디드 소프트웨어 업그레이드를 위한 FLASH 메모리
클릭 하시면 이동합니다.
플루크 ・ FLUKE
PPCH
자동화 압력 컨트롤러 및 교정기
PPCH Automated Pressure Controller / Calibrator
주요 특징
200 MPa(30,000 psi)까지의 유압 컨트롤러
- 200 MPa(30,000 psi)까지의 유압 컨트롤러
- 고정밀 제어
- 자동 범위 기능
- 최대 30,000 psi(200 MPa)의 액체 압력용
- 각 컨트롤러에 하나 또는 두 개의 Q-RPT
- 외부 기준 압력 변환기 지원
- 웹 사이트를 통한 간단하고 무료 임베디드 소프트웨어 업그레이드를 위한 FLASH 메모리

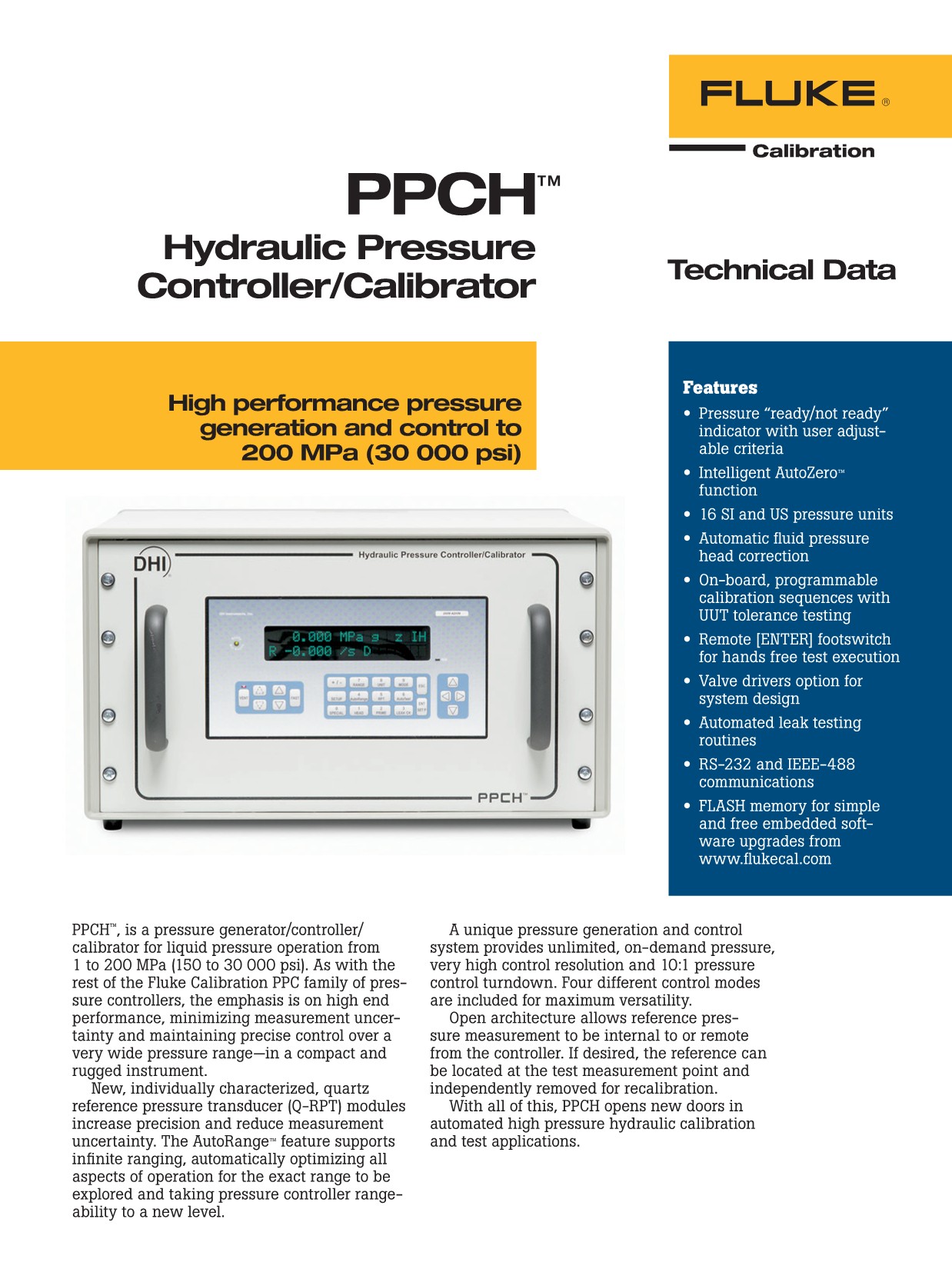

PPCH™는 1 ~ 200 MPa (150 ~ 30,000 psi) 사이의 액체 압력 동작용 압력 발생기 · 제어기 · 교정기 입니다. Fluke Calibration의 다른 제품들과 마찬가지로 압력 조절기의 PPC 제품군도 중점은 하이엔드 성능 · 측정 불확도 최소화 · 넓은 압력 범위에 대해 높은 정밀도를 소형의 견고한 장치에 통합했습니다.
신기술이며 개별 제품별로 특성을 교정한 Quartz 기준 압력 트랜듀서 (Q-RPT) 모듈을 사용하여 정밀도를 향상하고 측정 불확도를 줄였습니다. AutoRange™ 기능은 무한 범위를 지원하고 자동으로 교정할 DUT의 정확한 범위에 대해 동작의 모든 측면을 자동화하고 압력 컨트롤러의 rangeability를 새로운 수준으로 확장하였습니다.
고유 기술의 압력 생성과 제어 시스템으로 무한대의 요구 압력 대응형의 환경의 제어 분해능과 10:1의 압력 조절 기능 분할 비율을 구현하였습니다. 네 개의 서로 다른 제어 모드가 포함되어 최고의 다양성을 발휘합니다.
개방형 아키텍쳐로 기준 압력 측정을 내부 혹은 원격 컨트롤러에 의해서 가능하게 하였습니다. 필요하면 기준을 테스트 측정 포인트에 두거나 재교정을 위해서 독립적으로 제거해 둘 수도 있습니다. PPCH는 이 모든 것들과 함께 자동 고압 유압장치 교정과 시험 작업에 새로운 문을 열었습니다.
제품 개요

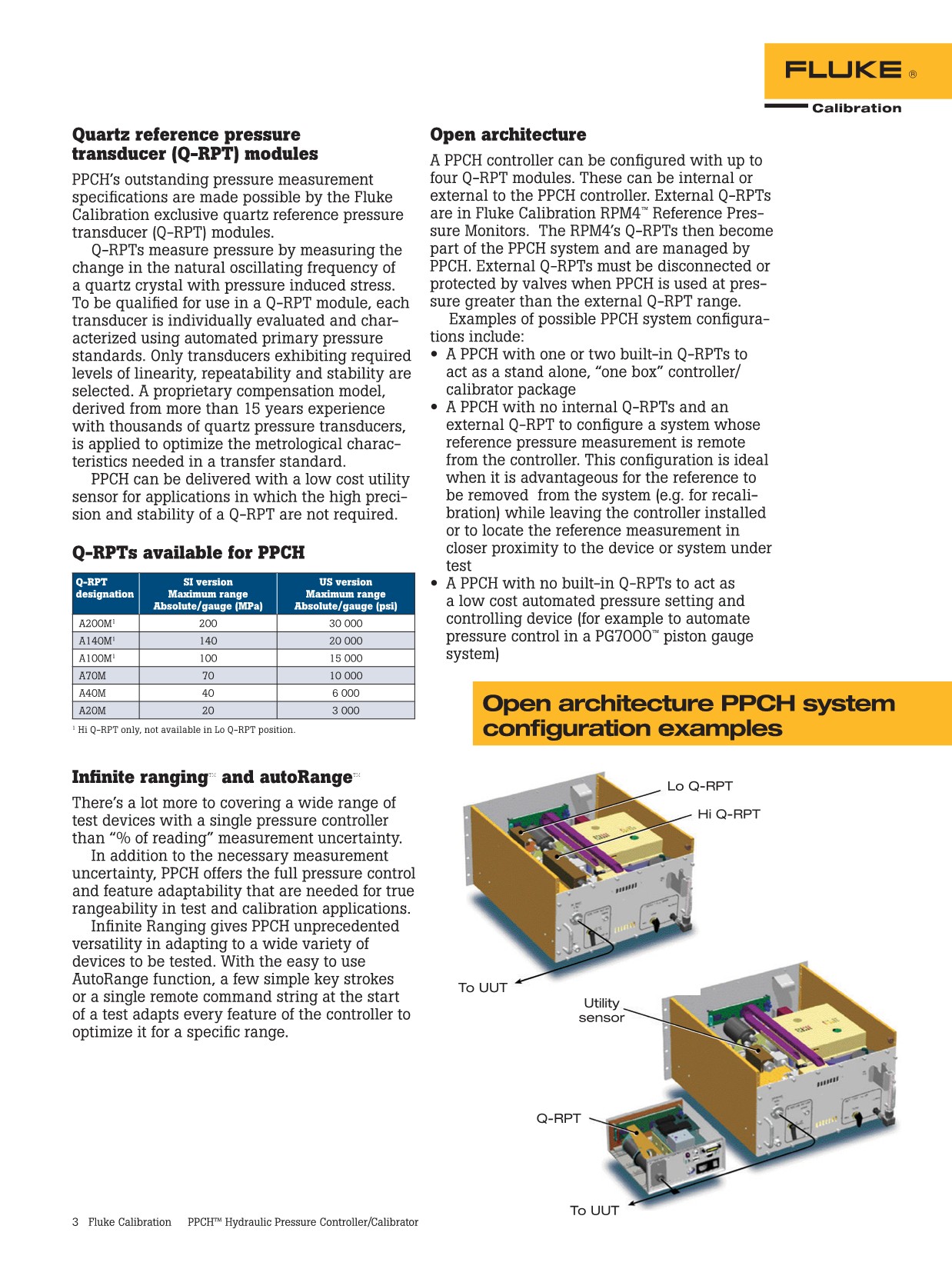

Quartz 기준 압력 트랜듀서 (Q-RPT)모듈
PPCG-G의 뛰어난 압력 측정 사양은 독립 Quartz 기준 압력 트랜듀서 모듈 덕분에 가능합니다.
Q-RPT는 압력이 긴장을 유발하여 Quartz crystal의 고유 진동수를 변화시키는 원리를 이용하여 압력을 측정합니다. 각 트랜듀서를 자동 일차 압력 표준을 이용하여 개별적으로 평가하고 특징지어 Q-RPT에 대한 적격성을 검증합니다. 필요한 정도의 선형도 · 재현성과 안정도를 가진 트랜듀서만 선별합니다. 15년간 수 천 개의 Quartz 압력 트랜듀서의 경험으로 만든 독점 보정 모델을 적용하여 전달 표준에서 필요한 metrology 특성을 최적화합니다.
PPCH는 Q-RPT의 높은 정밀도와 안정성이 필요하지 않은 응용 분야를 위해 저렴한 유틸리티 센서와 함께 제공될 수 있습니다.
PPCH-G와 함께 사용할 수 있는 Q-RPT
Q-RPT 지정
SI 버전 최대범위
절대 계기 (MPa) 미국판 최대치 범위 절대계기 (psi)
절대 계기 (MPa) 미국판 최대치 범위 절대계기 (psi)
A200M *1
200
30 000
A140M *1
140
20 000
A100M *1
100
15 000
A70M
70
10 000
A40M
40
6 000
A20M
20
3 000
*1
Hi Q-RPT 전용, Lo Q-RPT 위치에서는 사용 불가
InfiniteRanging™ 및 AutoRange™
‘판독값의 %’ 측정 불확실성보다 단일 압력 컨트롤러로 광범위한 테스트 장치를 다루는 데 훨씬 더 많은 것이 있습니다.
필요한 측정 불확도 외에도 PPCH는 테스트 및 교정 응용 프로그램에서 진정한 Rangeability에 필요한 전체 압력 제어 및 기능 적응성을 제공합니다. 무한 범위는 테스트할 다양한 장치에 적응할 때 PPCH에 전례 없는 다양성을 제공합니다. 사용하기 쉬운 AutoRange 기능을 통해 테스트 시작 시 몇 번의 간단한 키 입력 또는 단일 원격 명령 문자열이 컨트롤러의 모든 기능을 조정하여 특정 범위에 대해 최적화합니다.
개방형 아키텍처
PPCH 컨트롤러는 최대 4개의 Q-RPT 모듈로 구성할 수 있습니다. 이들은 PPCH 컨트롤러의 내부 또는 외부일 수 있습니다. 외부 Q-RPT는 RPM4™ 기준 압력 모니터에 있습니다. 그러면 RPM4의 Q-RPT가 PPCH 시스템의 일부가 되어 PPCH에서 관리합니다. 외부 Q-RPT 범위보다 높은 압력에서 PPCH를 사용하는 경우 외부 Q-RPT를 분리하거나 밸브로 보호해야 합니다. 가능한 PPCH 시스템 구성의 예는 다음과 같습니다.
- 독립 실행형 ‘원 박스’ 컨트롤러 · 교정기 패키지로 작동하는 1개 또는 2개의 내장 Q-RPT가 있는 PPCH
- PPCH는 Q-RPT를 내장하지 않고 외부 Q-RPT를 사용하여 기준 압력 측정을 컨트롤러에서 원격으로 실행하는 시스템을 구성한다. 이 구성은 컨트롤러가 설치된 상태에서 시스템에서 레퍼런스를 제거하거나(재교정을 위해) 피시험 장비 · 시스템 바로 옆에 레퍼런스 측정기를 배치하는 경우에 적합합니다.
- PPCH에 Q-RPT를 내장하지 않고 저비용 자동 압력 설정 및 제어 장치로 사용한다 (예를 들어, PG7000™ 피스톤 게이지 시스템의 압력 제어를 자동화하는 경우).

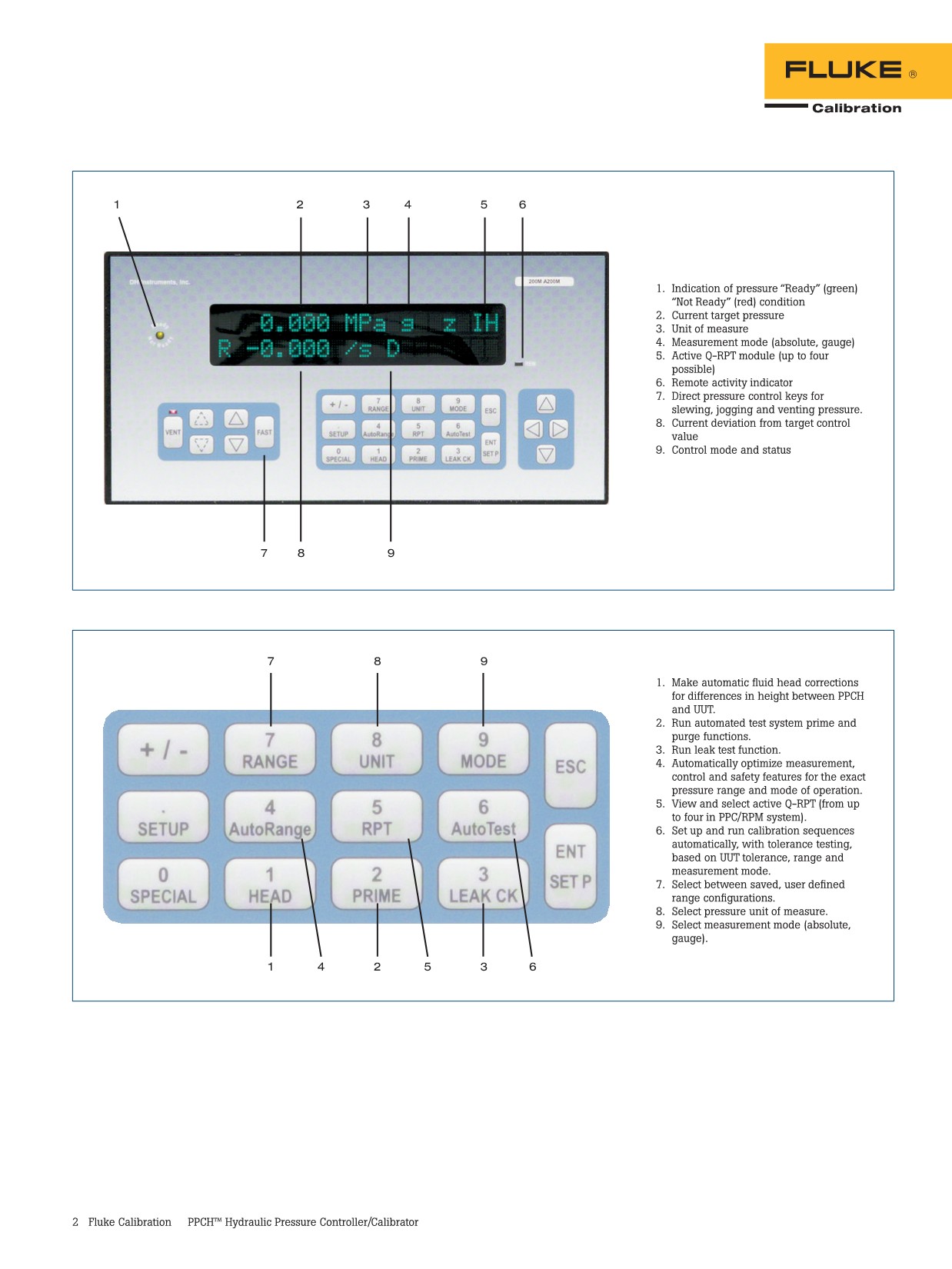

기능
PPCH에는 오늘날의 최첨단 장비에 기대되는 모든 기능이 있으며 다음과 같은 많은 기능을 갖추고 있습니다.
- 사용자가 기준을 조정할 수 있는 압력 ‘준비 완료 · 미완료’ 표시기
- 지능형 AutoZero™ 기능
- 16가지 SI 버전 및 미국 버전 압력 단위
- 자동 유압 헤드 보정
- DUT 공차 테스트를 위한 온보드 프로그래머블 캘리브레이션 시퀀스
- 핸즈프리 테스트가 가능한 원격 [ENTER] 풋 스위치
- 시스템 설계용 밸브 드라이버 옵션
- 자동 누출 테스트
- RS-232 및 IEEE-488 통신
- 간단한 무료 임베디드 소프트웨어 업그레이드를 위한 플래시 메모리
