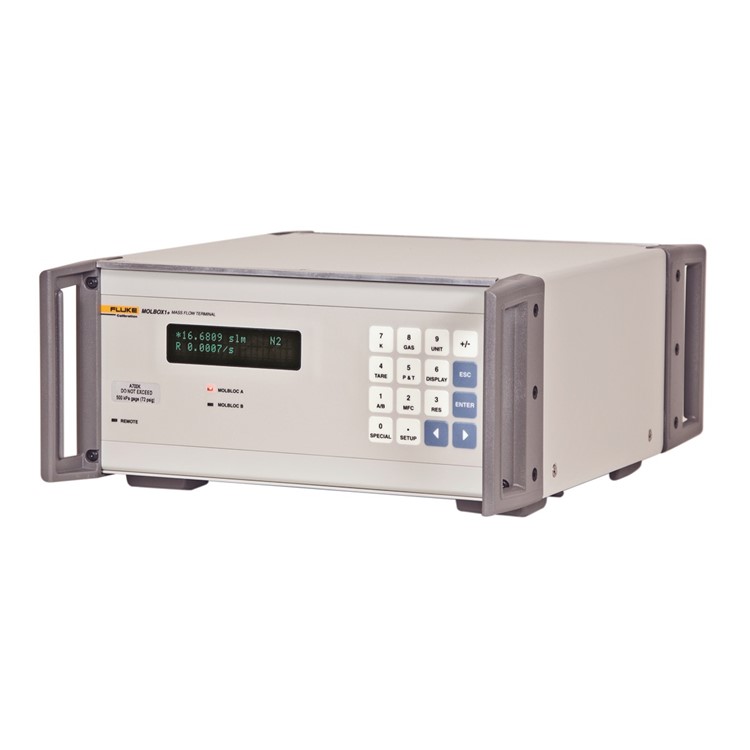

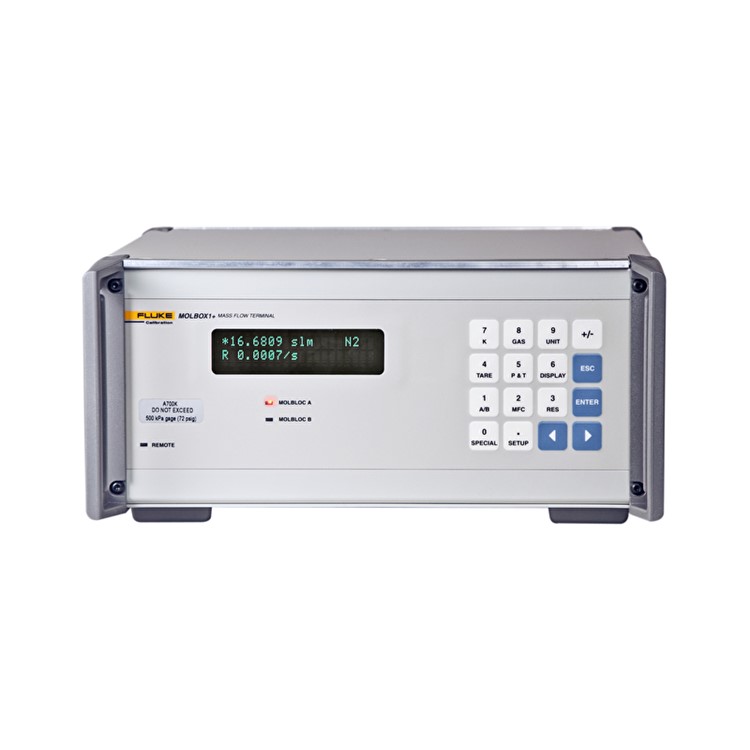

FLUKE MOLBOX1+ Flow Terminal
프리미엄 교정 Molbloc-L과 molbloc-S 요소를 이용한 질량 유량 측정 시 측정값의 ± 0.125% 불확도
- Molbox1+S 설정은 진공 펌프 없이도 molbloc-S 요소로 추가 rangeability를 제공합니다
- Molbloc 요소를 이용하여 같은 가스로 고압력 및 저압력 목적에 모두 활용하십시오
- 더욱 역동적인 내부 공압 설계
- 새로운 COMPASS® for Flow calibration 지원 소프트웨어 등 완전한 가스 유량 교정 시스템을 구성하기 위한 소프트웨어 자동화 제품과 하드웨어 액세서리들
클릭 하시면 이동합니다.
플루크 ・ FLUKE
MOLBOX1+
유량 교정기
MOLBOX1+ Flow Terminal

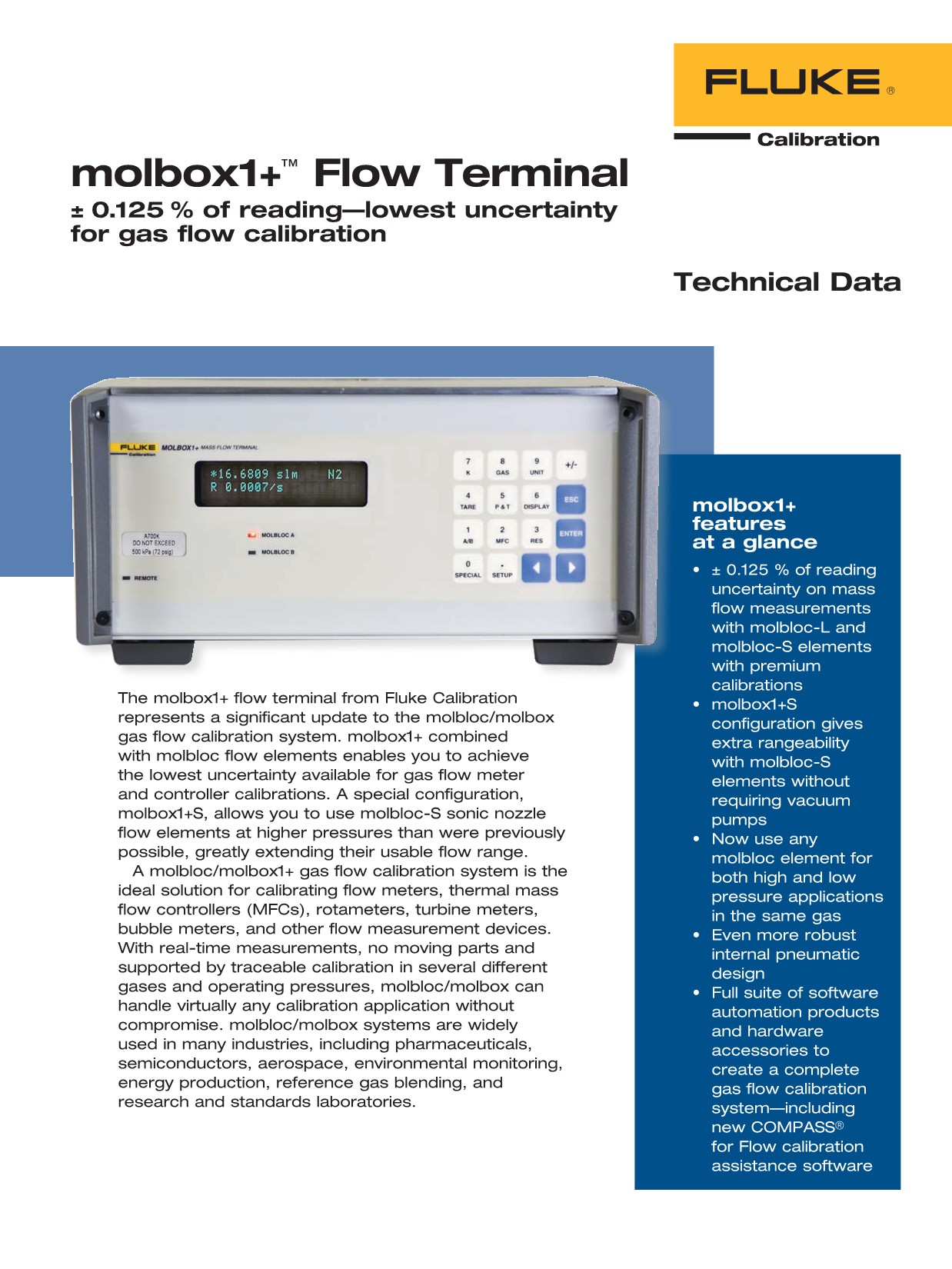

주요 특징
측정값의 ± 0.125% : 가스 유량 교정을 위한 최저 불확도

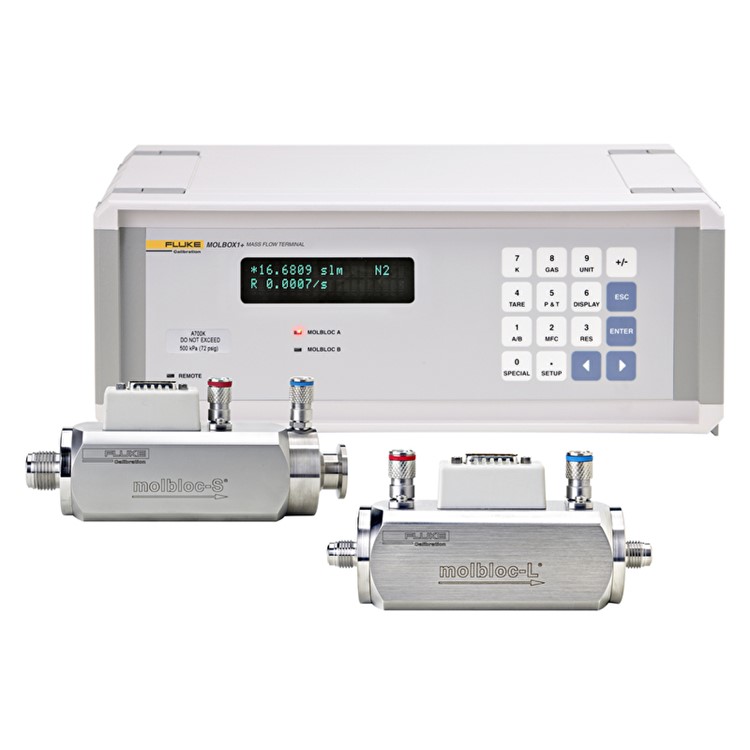

Fluke Calibration의 새로운 molbox1+ 유량 터미널은 molbloc/molbox 가스 유량 교정 시스템이 대대적으로 업데이트 되었습니다. Molbox1+를 molbloc 유량 요소와 결합하면 가스 유량계 교정과 제어기 교정에서 얻을 수 있는 가장 낮은 불확도를 제공합니다. Molbox1+S라는 특별 환경으로 molbloc-S 음파 노즐 유량 요소를 전보다 높은 압력으로 사용하여 사용 가능 유량범위를 넓혀줍니다.
Molbloc/molbox1+ 가스 유량 교정 시스템은 가스 유량계 교정이나 열 유량 제어기 (MFC) · 로타미터 · 터빈 미터 · 버블 미터 등의 유량 측정 장치를 위한 최적의 솔루션 실시간 측정을 지원하며 움직이는 부품이 없고, 다양한 가스와 운전 압력에서의 소급된 교정을 지원하는 molbloc/molbox는 모든 교정 목적을 타협 없이 수행해 냅니다.
Molbloc/molbox 시스템들은 제약 · 반도체 · 항공과학 · 환경 모니터링 · 에너지 · 기준 가스 블렌딩 · 연구 및 표준 연구소 등 다양한 분야에서 사용되고 있습니다. 이미 molbloc/bolbox 유량 시스템을 소유하고 계신다면, 최신 기능으로 업그레이드하는 것은 쉽고 경제적입니다.
제품 개요
특징 한 눈에 보기
프리미엄 교정 Molbloc-L과 molbloc-S 요소를 이용한 질량 유량 측정 시 측정값의 ± 0.125% 불확도
- Molbox1+S 설정은 진공 펌프 없이도 molbloc-S 요소로 추가 rangeability를 제공합니다
- Molbloc 요소를 이용하여 같은 가스로 고압력 및 저압력 목적에 모두 활용하십시오
- 더욱 역동적인 내부 공압 설계
- 새로운 COMPASS® for Flow calibration 지원 소프트웨어 등 완전한 가스 유량 교정 시스템을 구성하기 위한 소프트웨어 자동화 제품과 하드웨어 액세서리들
비견될 수 없는 불확도 사양

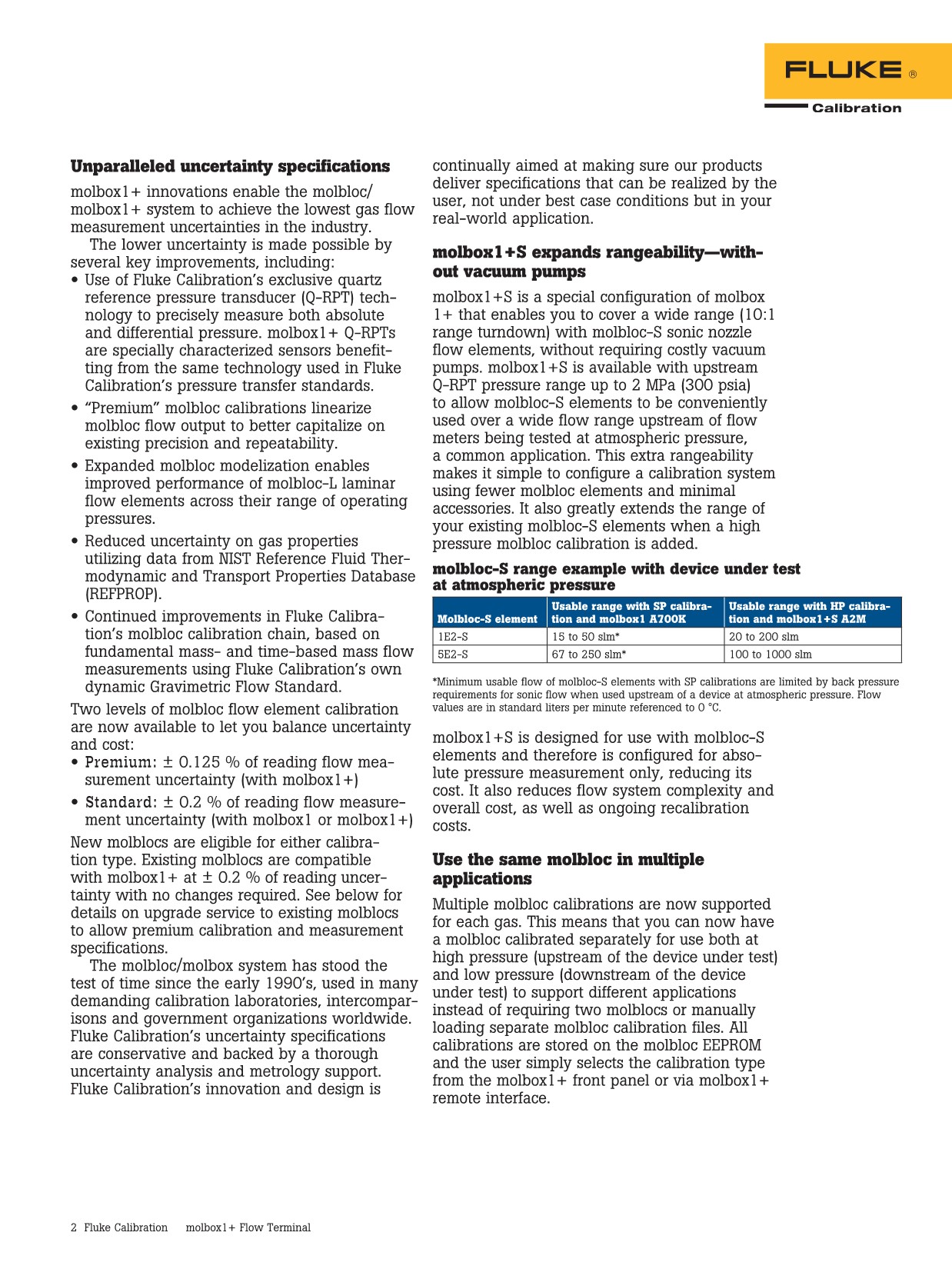

Molbox1+의 혁신으로 molbloc/molbox1+ 시스템은 업계에서 가장 낮은 가스 유량 측정 불확도를 얻을 수 있습니다. 이 낮은 불확도는 다음의 여러 가지 핵심적인 개선 사항으로 얻어진 것입니다.
- Fluke Calibration의 독점 Quartz 기준 압력 트랜스듀서 (Q-RPT) 기술을 이용하여 절대 압력 및 차압을 정확하게 측정합니다. Molbox1+ Q-RPT들은 특수하게 특정 지어져, Fluke Calibration의 압력 전달 표준기와 같은 기술의 혜택을 받습니다.
- 프리미엄 molbloc 교정으로 molbloc 유량 출력을 선형화하여 기존 정밀도 및 재현성을 최대한 활용합니다.
- 확대된 molbloc 모델링으로 molbloc-L 층류 요소의 성능을 범위 전반에 걸쳐 개선
- NIST 기준 액체 열역학 및 전달 특성 데이터베이스 데이터를 활용한 기체 특성에 관한 불확도 감축
- Fluke Calibration의 자체 동적 Gravimetric 유량 표준을 이용한 근본적인 중량 및 시간 기반 질량 유량 측정을 통해 Fluke Calibration의 molbloc 교정 체인에 대한 지속적인 개선
두 가지 수준의 molbloc 유량 요소 교정이 제공되어 여러분이 가격과 불확도 사이에서 적절한 균형을 맞출 수 있도록 해드립니다.
- 프리미엄 : 유량 측정 불확도의 측정값 ±0.125 % (molbox1+ 사용시)
- 표준 : 유량 측정 불확도의 측정값 ±0.125 % (molbox1과 molbox1+)
새로운 molbloc은 두 교정 형식에 모두 해당됩니다. 현존 molbloc들은 별다른 변경 사항 없이 ±0.2% 층정값 불확도로 molbox1+와 호환됩니다. 현존 molbloc을 업그레이드하여 프리미엄 교정 및 측정 사양을 사용하는 것에 대해서는 하단에 설명된 업그레이드를 참고하십시오.
Molbloc/molbloc 시스템은 1990년대 초반부터 유수의 검증 연구소와 세계적인 조직의 상호 비교를 통해 유량 미터 교정으로서의 검증을 거쳤습니다. Fluke Calibration의 불확도 사양은 보수적인 값이며, 철저한 불확도 분석과 metrology 지원으로 뒷받침 됩니다. Fluke Calibration의 혁신과 디자인은 당사 제품들이 이상적인 상황이 아닌 실제 사용 상에서 사용자가 실현할 수 있는 사양을 제공하는 것에 꾸준히 목표를 두고 있습니다.

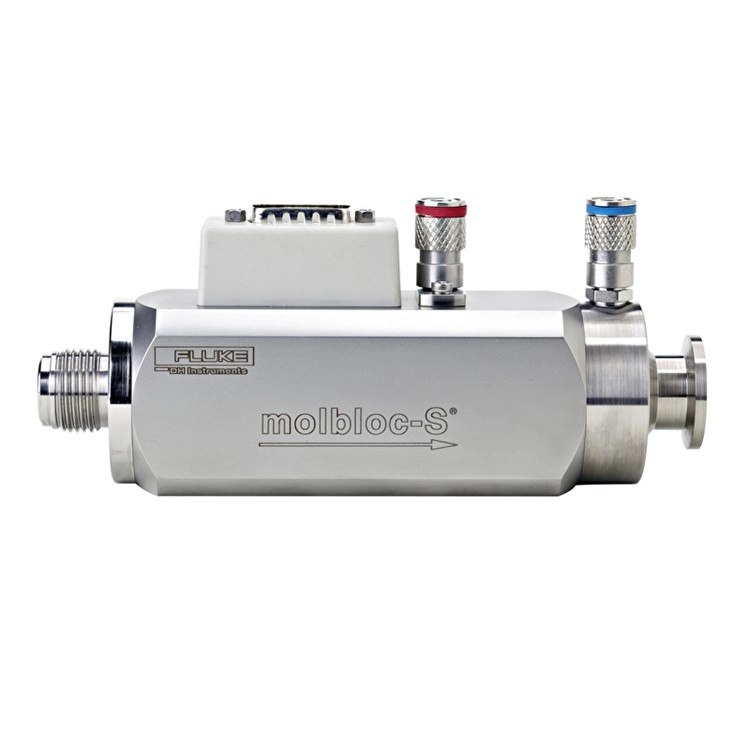

Molblox1+S 음파 노즐 교정 장치는 진공 펌프 없이 rangeability를 확장시킵니다. Molbox1+S는 molbox1+의 특수한 설정으로 molbloc-S 음파 노즐 유량 요소만을 갖고 비싼 진공 펌프 없이 넓은 범위 (10:1 범위 턴다운)을 지원할 수 있도록 해드립니다. Molbox1+s 음파 노즐 교정 장치는 상류 Q-RPT 압력 범위를 2 MPA (300 psia)까지 제공하여, 흔히 사용되는 대기압에서 테스트되는 다양한 유량 범위의 유량 미터에 대해 molbloc-S 요소를 편리하게 사용할 수 있도록 합니다. 추가 rangeability 덕분에 더 적은 molbloc 요소와 최소한의 액세서리만으로 교정 시스템을 설정할 수 있도록 해줍니다. 또한, 고압 molbloc 교정이 추가되면, 기존 molbloc-S 요소의 범위를 크게 확장시켜줍니다.
대기압에서의 테스트 대상 장치에서의 Molbloc-S 범위 사례
Molbloc-S 요소
SP 교정과 molblox1 A700K를 사용한 가용 범위
HP 교정과 molbox1+s A2m을 사용한 가용 범위
1E2-S
15 ~ 50 slm*
20 ~ 200 slm
5E2-S
67 ~ 250 slm*
100 ~ 1000 slm
SP 교정을 이용한 molbloc-S 요소의 최저 가용 유량은 대기압에서 사용되는 장치의 상류에 음파 유량을 사용할 때의 역행 압력 조건에 의해 제한됩니다. 유량 값은 0 °C 에서 기준된 표준 분당 리터 값입니다.
Molbox1+s는 molbloc-S 음파 노즐 교정 장치를 위해 설계되어 절대 압력 측정 전용이며, 비용을 절감합니다. 유량 시스템 복잡도와 전체 비용을 줄이고 사용상의 재교정 비용을 줄입니다.
다양한 용도에서 같은 molbloc 활용
각 가스에 대해 다중 molbloc 교정을 지원합니다. 이는 두 개의 molbloc을 사용하거나, 별도 molbloc 교정 파일을 수동으로 불러올 필요 없이, molbloc 하나를 별도 교정하여 고압 (테스트 대상 장치 상류) 및 저압 (테스트 대상 장치 하류)에서 모두 사용할 수 있음을 의미합니다. 모든 교정은 molbloc EEPROM에 저장되고, 사용자가 molbox1+ 전면 패널이나 원격 인터페이스로 교정 형식을 손쉽게 선택할 수 있습니다.

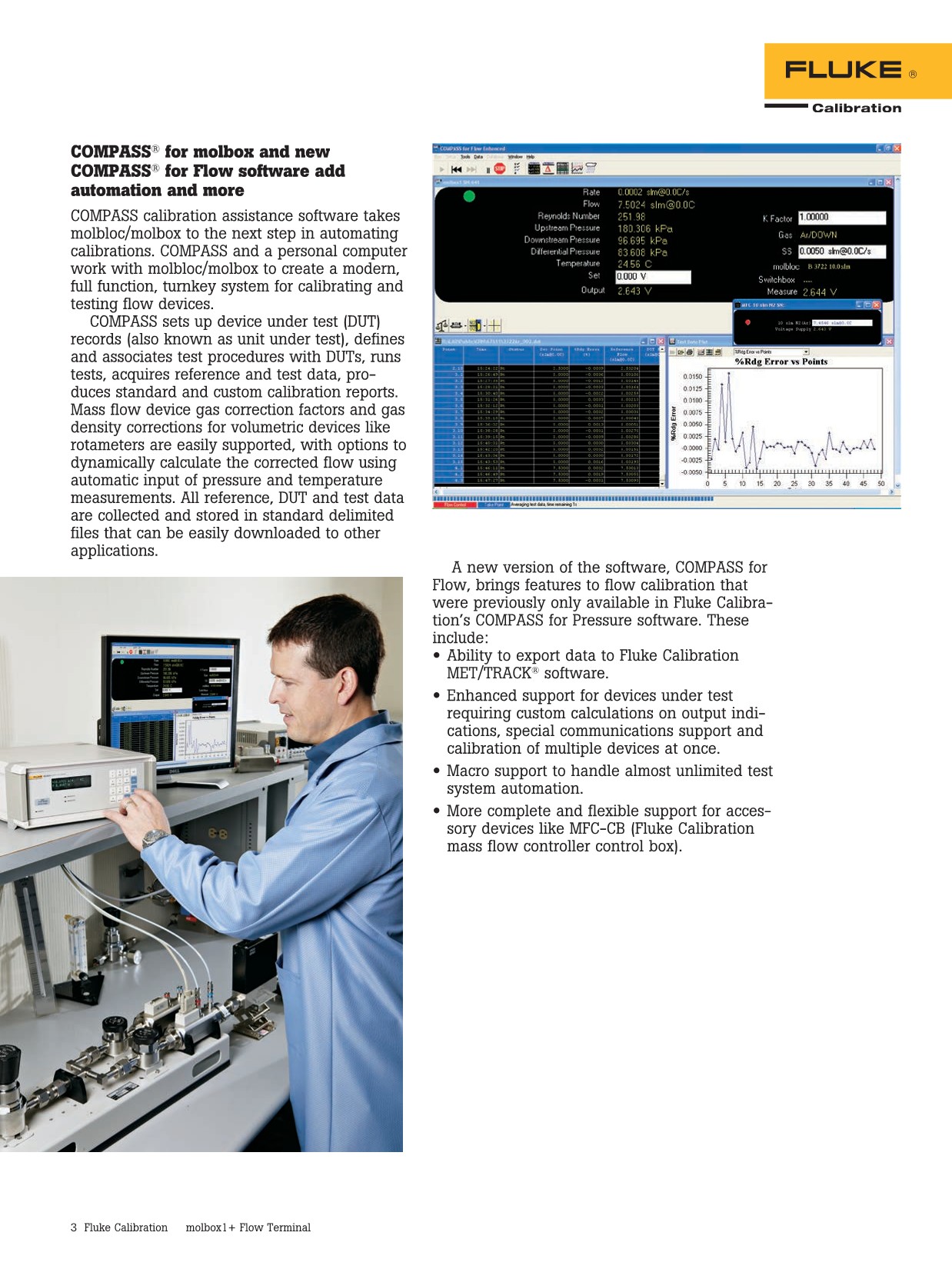

COMPASS® for molbox 및 신제품 COMPASS® for Flow 소프트웨어에 자동화 및 기타 기능이 추가되었습니다.

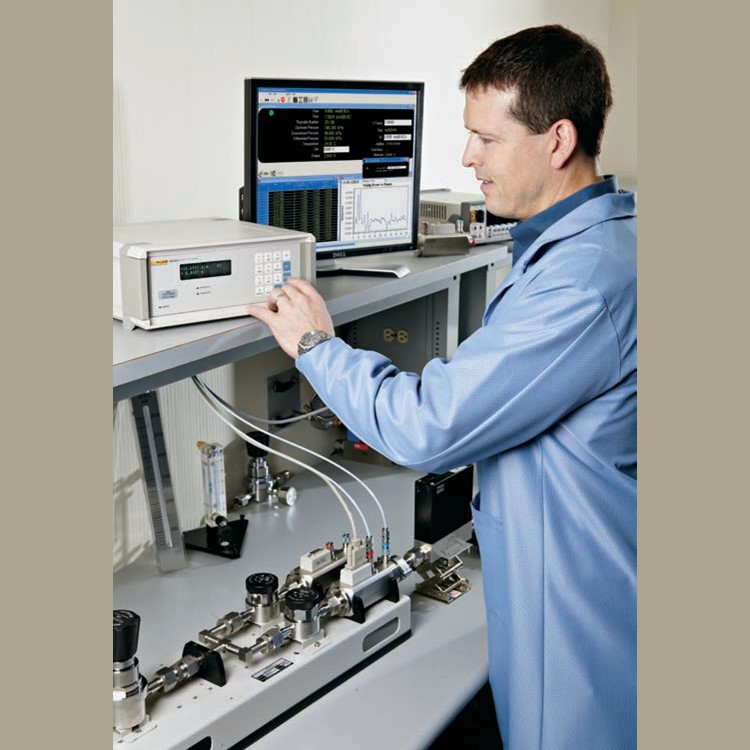

COMPASS 교정 지원 소프트웨어는 molbloc/molbox의 자동 교정을 다음 단계로 진화시켜줍니다. COMPASS와 PC, 그리고 molbloc/molbox를 조합해 근대적인 유량 장치 테스트 및 교정 · 통합 기능 턴키 시스템을 구성할 수 있습니다.
COMPASS는 테스트 대상 장치 [DUT (Device Under Test) 혹은 UUT (Unit Under Test)] 설정 · DUT의 테스트 절차 정의 · 테스트 수행 · 기준 및 테스트 데이터 수집 · 표준 및 맞춤 교정 보고서 생성 등의 기능을 수행합니다. 질량 유량 장치 가스 보정 인자와 로타미터와 같은 용적 측정 장치를 위한 가스 밀도 보정를 쉽게 지원하며, 압력 및 온도 측정값을 이용하여 자동으로 보정유량을 동적으로 계산할 수 있는 기능도 있습니다. 모든 기준, DUT 및 테스트 데이터를 수집하고 저장하여 다른 프로그램에서 쉽게 읽을 수 있는 구분되는 표준 파일에 저장합니다.
COMPASS for Flow의 새로운 버전은 Fluke Calibration의 COMPASS for Pressure 소프트웨어에서만 찾아볼 수 있었던 기능들도 제공합니다. 다음을 포함합니다 :
- Fluke MET/TRACK® 소프트웨어로 데이터 보내기
- 출력 표시상 별도 계산이 필요하던 장치 지원 · 특수 통신 지원 · 다중 장치 동시 교정 지원
- 무한대에 가까운 테스트 시스템 자동화를 위한 매크로 지원

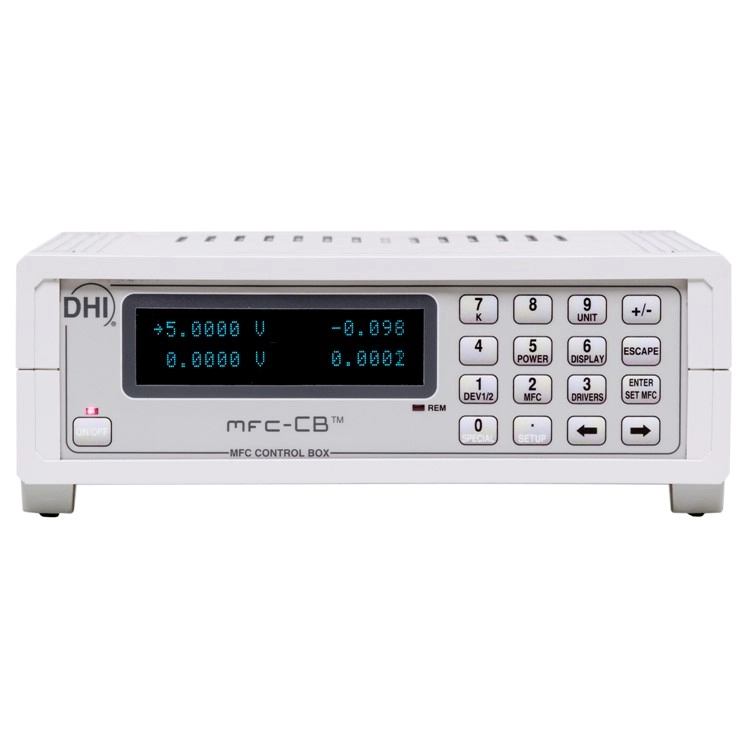

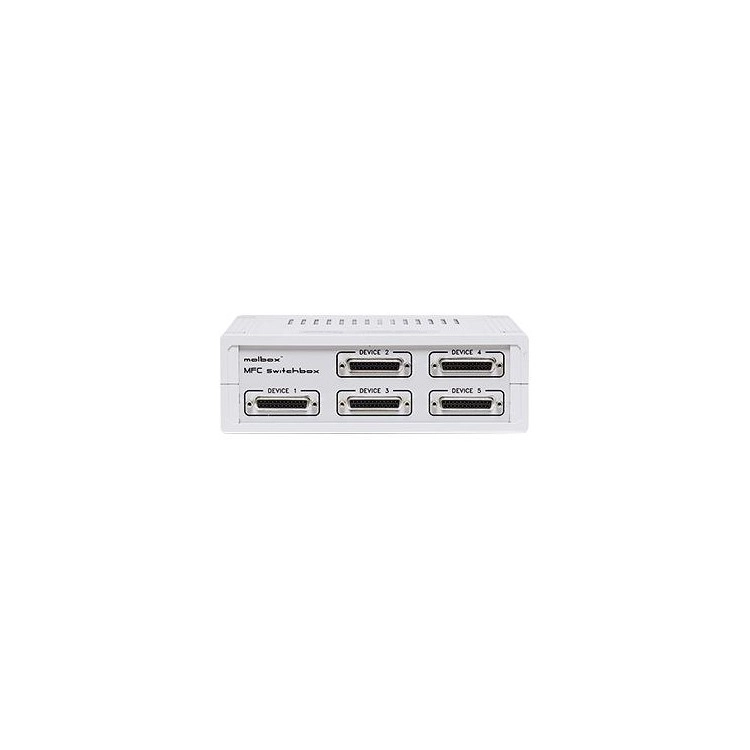

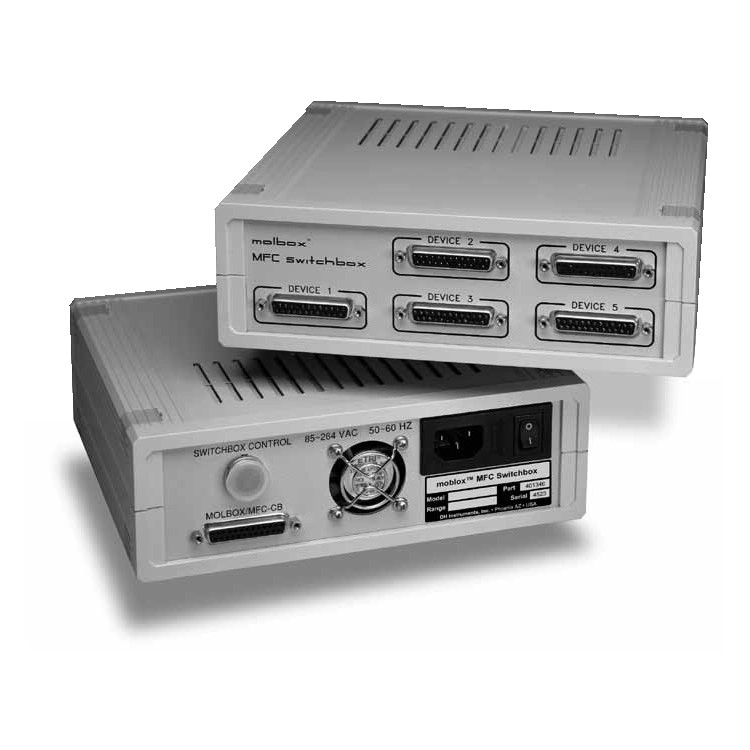

- MFC-CB (DHI 질량 유량 컨트롤러 제어 박스)와 같은 액세서리 장치에 대한보다 완벽하고 유연한 지원
쉬운 업그레이드
molbox1에서 molbox1+로 업그레이드하는 것은 쉽고 경제적입니다. 하드웨어 및 소프트웨어 업그레이드는 Fluke Calibration의 피닉스 공장에서 수행됩니다. Molbox1+가 제공하는 새로운 사양과 기능으로 업그레이드 하기 위해, Fluke Calibration에서는 다음 단계를 거칩니다 :
- Molbox1+ 하드웨어/소프트웨어 변경
- 공장 출하 molbox1+과 동일하게 구성하기 위한 부품 교체 Molbox는 v6.0 임베디드 소프트웨어로 업그레이드 됩니다. 두 가지의 선택사양이 제공됩니다. 기존 molbox1를 molbox1+급으로 업그레이드하거나 교환하여, 비용을 절감하십시오.
- Molbox1 내부 압력 트랜스듀서의 Q-RPT 특성
- 새로운 molbox1+에서는 두 개의 기존 압력 트랜스듀서가 사용됩니다. 광범위한 transducer의 특성으로, 정밀도를 향상 시키고 molbox1+ 사양을 준수하도록 합니다.
- Molbloc 하드웨어 업데이트
- Molbox1+와 사용될 Molbloc-L 혹은 molbloc-S 요소들은 하드웨어 개성을 통해 프리미엄 불확도 사양과 새로운 데이터 구조를 지원해야 합니다.
- 새로운 molbloc 가스 교정
- Molbloc은 하드웨어 업데이트 후 완전히 모델되고 교정되어 molbox1+에서 사용되는 향상된 가스 특성 데이터, Fluke Calibration의 개선된 교정 체인, 새로운 molbloc 선형화 및 모델링 기술 등 의 혜택을 얻습니다.
새로운 시스템을 구성하는 가격의 일부만으로, 전체 시스템이 업그레이드 되어 새로운 사양과 교정 인증서를 포함하여 여러분에게 복귀반송됩니다.
제품 사양
일반 사양
전원 요구 사항
교류 85 V ~ 264 V, 47 Hz ~ 440 Hz, 최대 18 VA 소모
일반 운전 온도 범위
15 °C ~ 30 °C (59 °F ~ 86 °F)
보관 온도 범위
-20 °C ~ 70 °C (-4 °F ~ 158 °F)
진동
MIL-T-28800D 준수
중량
최대 6.8 kg (15 lb)
크기 (너비 × 높이 × 깊이)
약 32 cm x 12 cm x 30 cm (12.6 in x 4.7 in x 11.8 in)

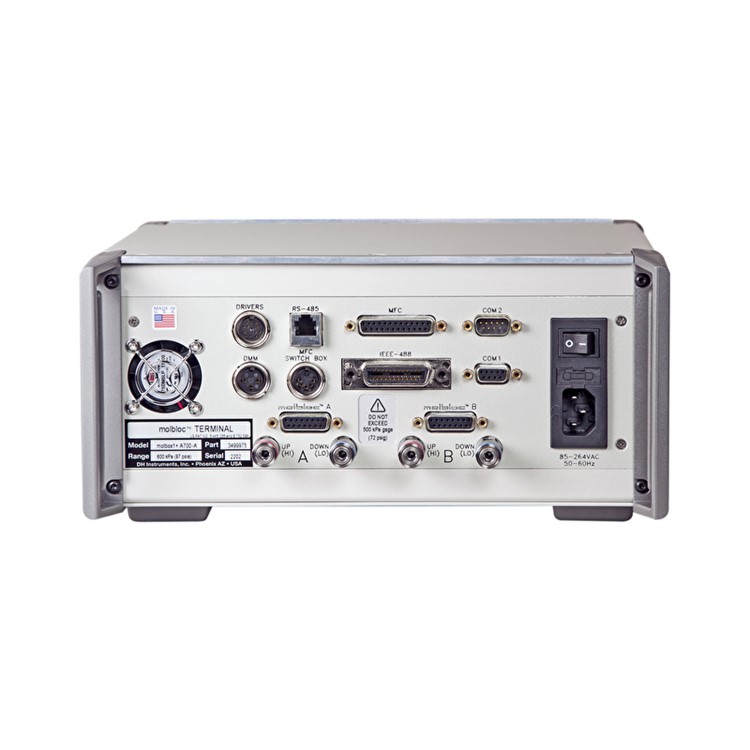

통신 포트
RS-232 (COM1), RS-232 (COM2), IEEE-488.2
압력 연결 (molbox1+ & molbloc)
Swagelok® QM Series (SS-QM2-B200) 동등 퀵 커넥터
유량 범위
< 1 sccm ~ > 5000 slm
별도의 molbloc-L 및 molbloc-S 범위 테이블 참조
별도의 molbloc-L 및 molbloc-S 범위 테이블 참조
유량 측정 속도
1초
지원 가스
(출하된 molbloc 교정 가능한 현재 리스트는 판매 관계자와 상의하십시오)
(출하된 molbloc 교정 가능한 현재 리스트는 판매 관계자와 상의하십시오)
질소 (N2)
대기
아르곤 (Ar)
일산화탄소 (CO)
헬륨 (He)
산소 (O2)
이산화탄소 (CO2)
사불화탄소 (CF4)
에탄 (C2H6)
에틸렌 (C2H4)
플루오르포름 (CHF3)
헥사플루오르에탄 (C2F6)
수소 (H2)
메탄 (CH4)
산화질소 (N2O)
프로판 (C3H8)
육불화탄소 (SF6)
부탄 (C4H10)
Octafluorocyclobutane (C4F8)
제논 (Xe)
대기
아르곤 (Ar)
일산화탄소 (CO)
헬륨 (He)
산소 (O2)
이산화탄소 (CO2)
사불화탄소 (CF4)
에탄 (C2H6)
에틸렌 (C2H4)
플루오르포름 (CHF3)
헥사플루오르에탄 (C2F6)
수소 (H2)
메탄 (CH4)
산화질소 (N2O)
프로판 (C3H8)
육불화탄소 (SF6)
부탄 (C4H10)
Octafluorocyclobutane (C4F8)
제논 (Xe)
밸브 구동기 옵션
(8) 12V 출력
각 출력은 12V에서 500mA sink 가능, 최대 총 1 Amp
각 출력은 12V에서 500mA sink 가능, 최대 총 1 Amp
MFC 제어 옵션
(아날로그 입력. 출력)
(아날로그 입력. 출력)
공칭 전압 범위 :
0 V dc ~ 6 V dc 입력
0 V dc ~ 5 V dc 출력
공칭 전류 범위 :
4 mA ~ 20 mA 입력
4.01 mA ~ 20 mA 출력
정확도 :
± 0.1 % FS (set), ± 0.05 % FS (측정)
0 V dc ~ 6 V dc 입력
0 V dc ~ 5 V dc 출력
공칭 전류 범위 :
4 mA ~ 20 mA 입력
4.01 mA ~ 20 mA 출력
정확도 :
± 0.1 % FS (set), ± 0.05 % FS (측정)
압력 측정
형식
Q-RPT 특성형 Quartz 기준 압력 트랜스듀서 :
진동이 Quartz crystal에 기계식 벨로우즈 포함
진동이 Quartz crystal에 기계식 벨로우즈 포함
교정된 압력 범위
(full 스케일)
(full 스케일)
A700K : 0 ~ 600 kPa 절대압 (0 ~ 87 psia)
A350K : 0 ~ 300 kPa 절대압 (0 ~ 44 psia)
S A1.4M (molbloc-S 용) : 0 ~ 1.2 MPa 절대압 (0 ~ 174 psia)
S A2M (molbloc-S 용) : 0 ~ 2 MPa 절대압 (0 ~ 290 psia)
A350K : 0 ~ 300 kPa 절대압 (0 ~ 44 psia)
S A1.4M (molbloc-S 용) : 0 ~ 1.2 MPa 절대압 (0 ~ 174 psia)
S A2M (molbloc-S 용) : 0 ~ 2 MPa 절대압 (0 ~ 290 psia)
측정 불확도
(1년)
(1년)
절대 압력 4 :
± (측정값의 0.01 % 혹은 Q-RPT 스팬의 0.003% 중 큰 값)
차압 (A700K tare 포함) :
± (8.4 Pa (0.0012 psi) 혹은 0.032 % ΔP 중 큰 값
차압 (A700K tare 포함) :
± (4.2 Pa (0.0006 psi) 혹은 0.026 % ΔP 중 큰 값.
± (측정값의 0.01 % 혹은 Q-RPT 스팬의 0.003% 중 큰 값)
차압 (A700K tare 포함) :
± (8.4 Pa (0.0012 psi) 혹은 0.032 % ΔP 중 큰 값
차압 (A700K tare 포함) :
± (4.2 Pa (0.0006 psi) 혹은 0.026 % ΔP 중 큰 값.
온도 측정
형식
molbox1+ Ohmic 측정 시스템을 구비한 molbloc PRT
범위 (FS)
0~40 °C
분해능
0.01 °C
molbloc PRT 정밀도
± 0.02 °C (15 ~ 30 ˚C)
온-보드
기준 저항 :
100 과110 Ω ± 0.01 %, 안정도 < 25 ppm/year
ohm 측정 :
측정값의 ± 0.02 % (15 °C ~ 30 °C)
100 과110 Ω ± 0.01 %, 안정도 < 25 ppm/year
ohm 측정 :
측정값의 ± 0.02 % (15 °C ~ 30 °C)

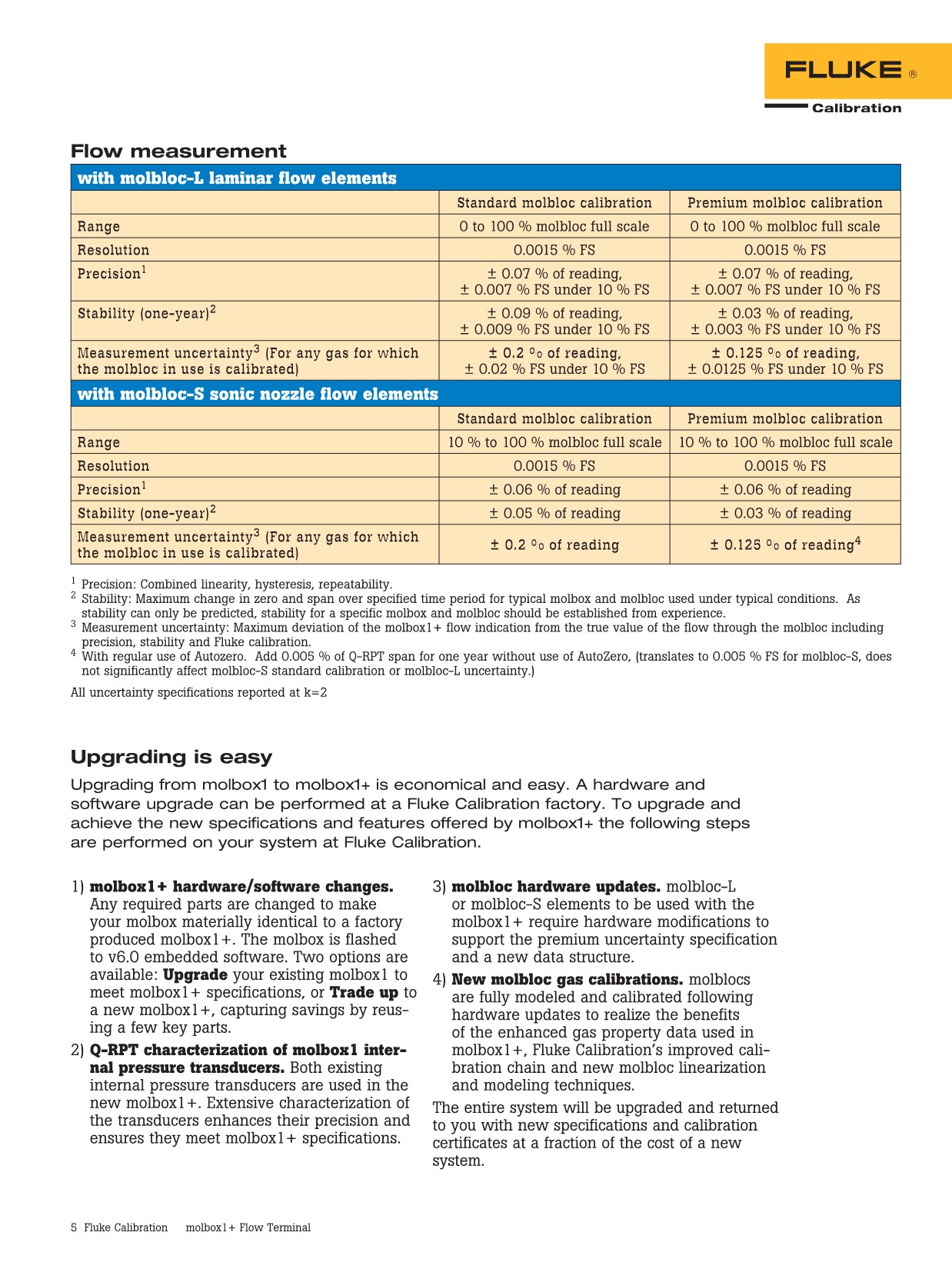

유량 측정

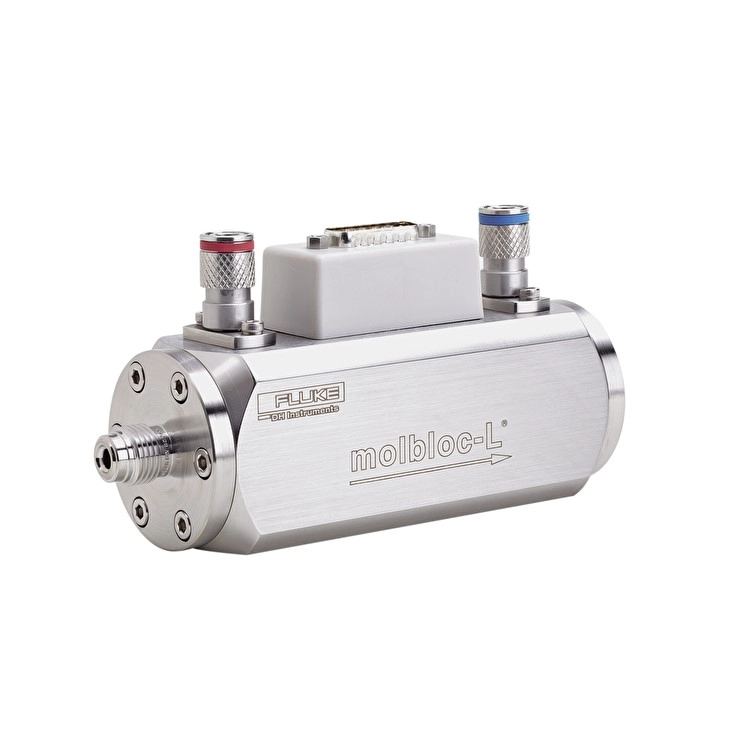

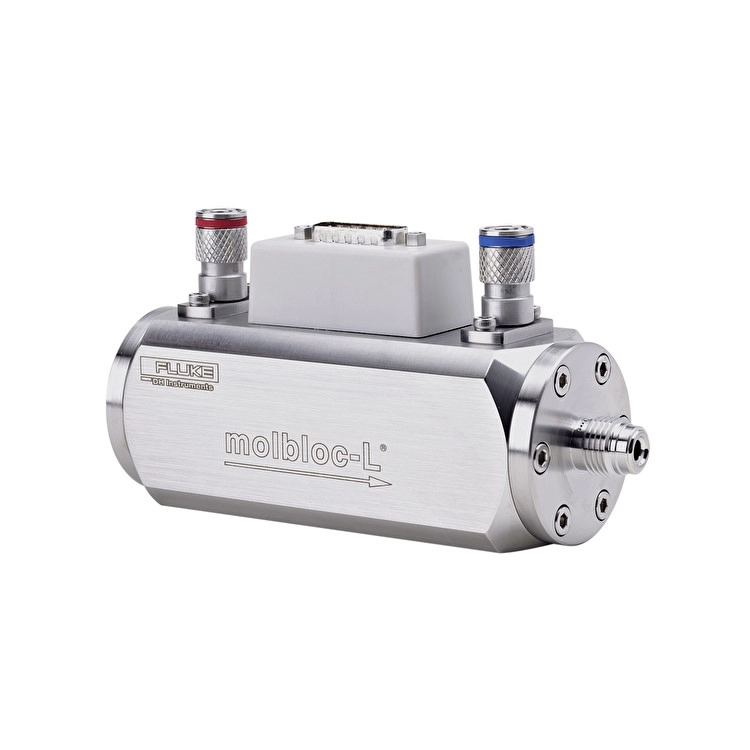

Molbloc-L larminar flow 요소 구비
표준 molbloc 교정
프리미엄 molbloc 교정
범위
0 ~ 100 % molbloc full 스케일
0 ~ 100 % molbloc full 스케일
분해능
0.0015 % FS
0.0015 % FS
정밀도 *1
측정값의 ± 0.07 %,
10 % FS 이하 ± 0.007 % FS
10 % FS 이하 ± 0.007 % FS
측정값의 ± 0.07 %,
10 % FS 이하 ± 0.007 % FS
10 % FS 이하 ± 0.007 % FS
안정도 (1년) *2
측정값의 ± 0.09 %,
10 % FS 이하 ± 0.009 % FS
10 % FS 이하 ± 0.009 % FS
측정값의 ± 0.03 %,
10 % FS 이하 ± 0.003 % FS
10 % FS 이하 ± 0.003 % FS
측정 불확도 *3
(현재 사용 중인 molbloc이 교정된 가스)
(현재 사용 중인 molbloc이 교정된 가스)
측정값의 ± 0.2 %,
10 % FS 이하 ± 0.02 % FS
10 % FS 이하 ± 0.02 % FS
측정값의 ± 0.125 %,
10 % FS 이하 ± 0.0125 % FS
10 % FS 이하 ± 0.0125 % FS

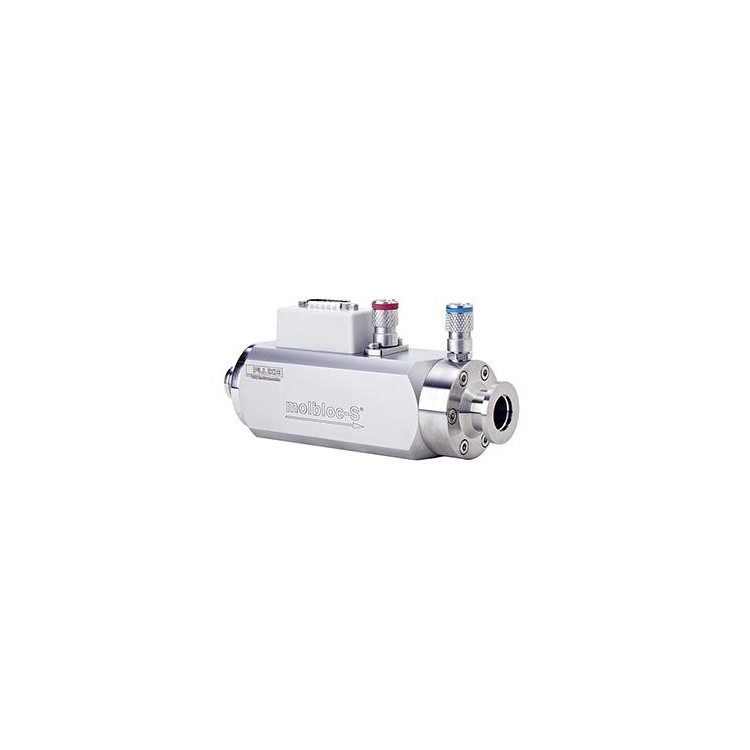

Molbloc-S 음파 노즐 유량 요소 구비
표준 molbloc 교정
프리미엄 molbloc 교정
범위
10 ~ 100 % molbloc 전체 스케일
10 ~ 100 % molbloc 전체 스케일
분해능
0.0015 % FS
0.0015 % FS
정밀도 *1
측정값의 ± 0.06 %
측정값의 ± 0.06 %
안정도 (1년) *2
측정값의 ± 0.05 %
측정값의 ± 0.03 %
측정 불확도 *3
(현재 사용 중인 molbloc이 교정된 가스)
(현재 사용 중인 molbloc이 교정된 가스)
측정값의 ± 0.2 %
측정값의 ± 0.125% *4
- 정밀도 :
- 총 선형도 · 이력도 · 재현성
- 안정성 :
- 일반적인 molblox와 molbloc의 통상적인 운전 환경에서의 영점과 스팬의 지정 시간 기간 사이의 최대 변화 안정도는 예측만할 수 있으며, 특정 molblox과 molbloc에 대한 안정도는 경험을 통해 정립되어야 합니다.
- Mm 측정 불확도 :
- Fluke Calibration, 정밀도, 안정도를 고려한 molblox1+ 유량 지시값의 참값으로부터의 최대 변이. 불확도에 관한 종합 설명은 기술 설명서 (Technical Note) ‘2011TN06B UNCERTAINTY ANALYSIS FOR FLOW MEASURED BY molbloc-L AND molbloc-S MASS FLOW TRANSFER STANDARDS’ 참조
- Autozero의 정기적인 사용시 AutoZero 미사용시 일년에 Q-RPT의 0.005%를 더하십시오.
- molbloc-S의 경우에는 FS의 0.005%이며, molbloc-S의 표준 교정이나 molbloc-L 불확도에 현저한 영향을 끼치지 않습니다.
- 모든 불확도 사양은 k=2 기준으로 보고됩니다.

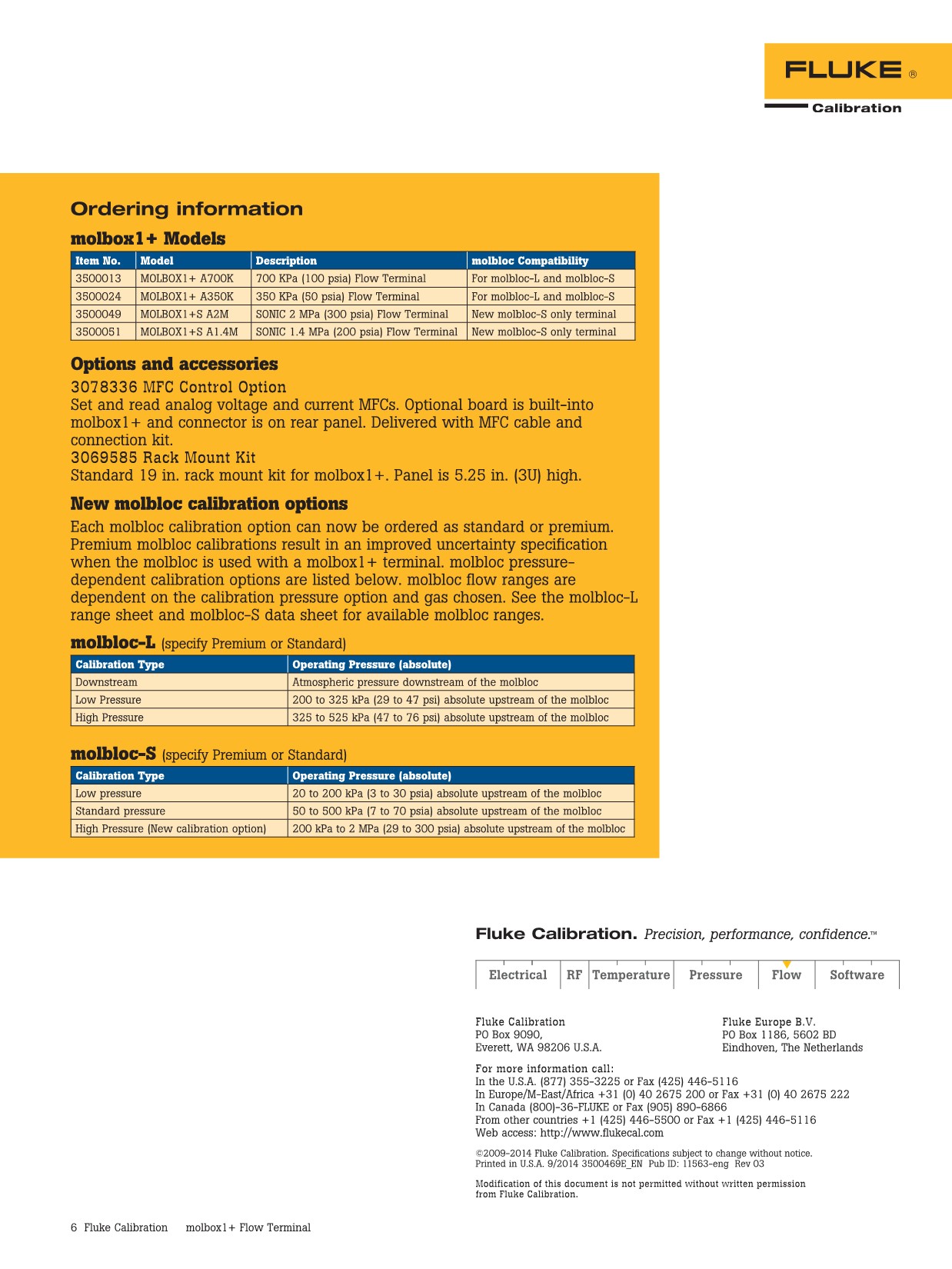

세부 모델 및 액세서리
모델
설명
molbox1+ A700K
700 KPa (100 psia) 유량단말
molbloc-L 용 및 molbloc-S 용
molbloc-L 용 및 molbloc-S 용
molbox1+ A350K
350 KPa (50 psia) 유량단말
molbloc-L 용 및 molbloc-S 용
molbloc-L 용 및 molbloc-S 용
molbox1+S A2M
SONIC 2 MPa (300 psia) 유량단말
molbloc-S 전용 단말
molbloc-S 전용 단말
molbox1+S A1.4M
SONIC 1.4 MPa (200 psia) 유량단말
molbloc-S 전용 단말
molbloc-S 전용 단말

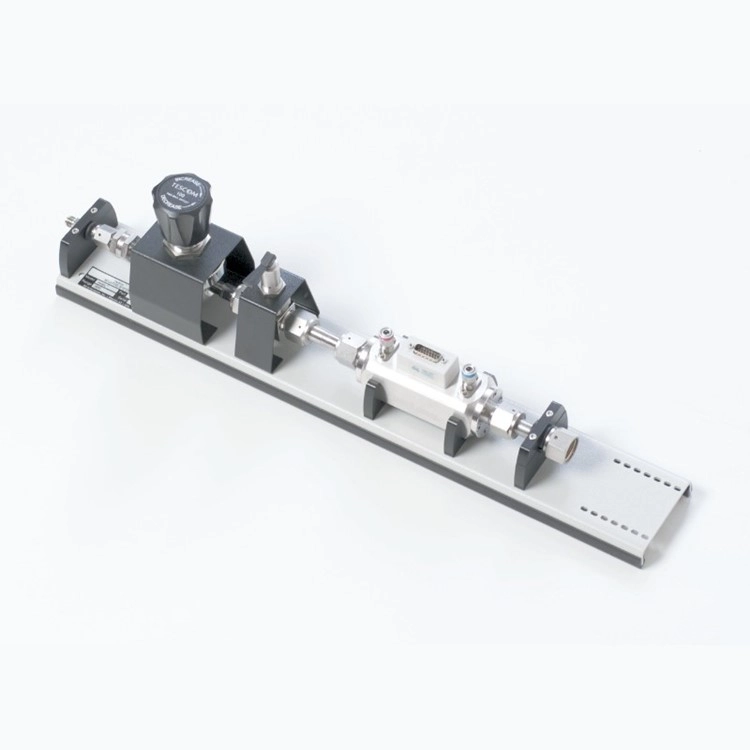

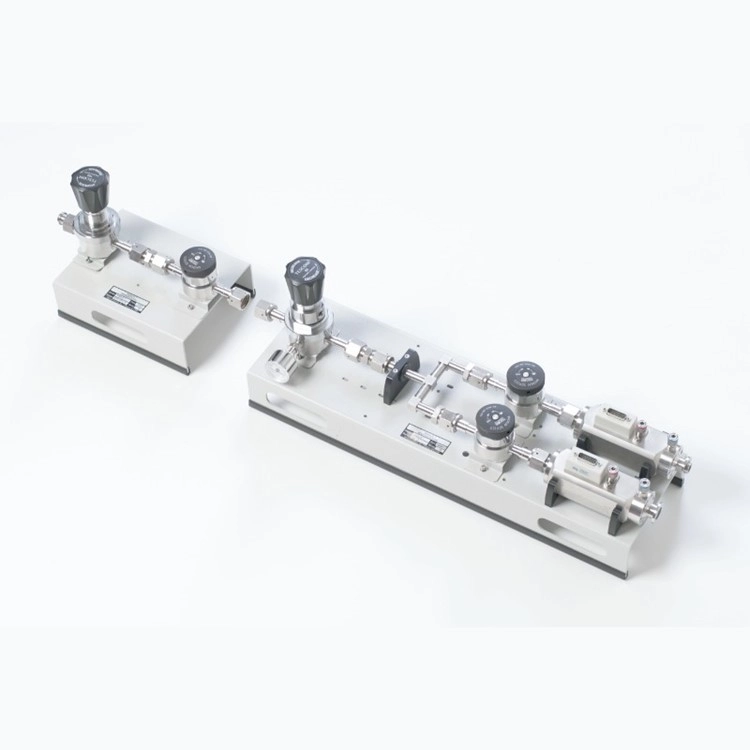

모든 모델에 공통되는 악세서리 :
액세서리
설명
랙설치키트
표준 19인치 랙을 위한 랙설치키트
MFC 제어 옵션
전압 및 전류 MFC의 설정과 Read out 옵션 기판이 molbloc1+에 내장되어 있으며, 커넥터는 후방패널에 있습니다/ MFC 케이블과 연결키트와 함께 공급
