MEGGER UHF PDD 휴대용 PD 시험기
가격문의(상세정보 참조)
- 중압 및 고압 변전소에서의 온라인 PD 측정을 위한 비접촉성 검사
- 작동하기 쉬운 대형 컬러 터치 스크린
- 두 센서 간 직접 비교를 위한 듀얼 채널 시스템
- PRPD 패턴 인식을 위해 내부, 메인, 외부 센서를 통한 전원 주파수와 동기화
클릭 하시면 이동합니다.
메거 ・ MEGGER
– 케이블 테스트 및 진단 > 부분방전 진단 > 휴대용 온라인 PD 변전소 측량 시스템
UHF PD Detector
– Cable Testing and Diagnostics > Partial Discharge Diagnostics > Handheld Online PD Substation Surveying System
• 휴대용 부분 방전 시험기
– UHF Partial Discharge Detector (UHF PDD)
주요 특징
- 중압 및 고압 변전소에서의 온라인 PD 측정을 위한 비접촉성 검사
- 작동하기 쉬운 대형 컬러 터치 스크린
- 두 센서 간 직접 비교를 위한 듀얼 채널 시스템
- PRPD 패턴 인식을 위해 내부, 메인, 외부 센서를 통한 전원 주파수와 동기화
제품 개요

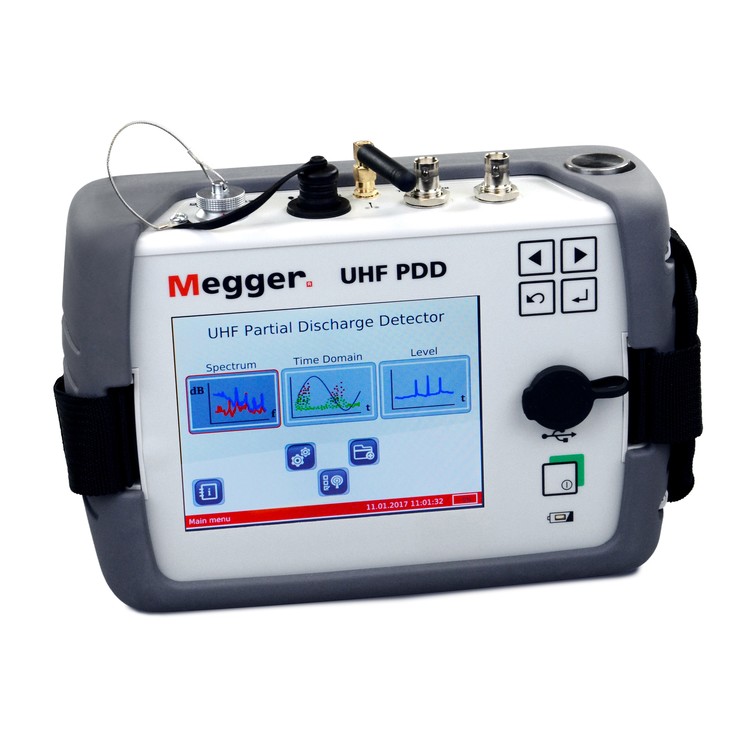

UHF PD Detector는 중압(MV) 및 고압(HV) 변전소에서 빠르고 비침습적인 조사를 위해 설계된 휴대용 온라인 부분 방전(PD) 변전소 측량 시스템입니다. 이러한 변전소의 구성 요소 고장은 부상, 손상 및 계획되지 않은 정전을 유발할 가능성이 있어 상당한 중단과 비용을 초래할 수 있습니다. 따라서 UHF PD Detector를 사용한 예측 상태 평가는 전기 장비에서 발생하는 결함을 식별하여 오류가 발생하기 전에 해결할 수 있도록 하는 데 필수적입니다.
UHF PD Detector는 모든 유지보수 및 서비스 팀을 위한 툴킷의 일부여야 합니다. 높은 측정 대역폭으로 인해 UHF 방법은 케이블 종단 종단, 서지 피뢰기, 전압 변압기 및 절연기와 같은 HV 구성 요소에 대한 정확한 로컬 온라인 PD 측정을 제공합니다.
기기의 이중 측정 채널을 통해 두 가지 위상 또는 두 가지 유형의 UHF 센서를 비교할 수 있어 UHF PD Detector를 더욱 다재다능한 기기로 만들 수 있습니다. 실제로 다양한 TEV 및 HFCT 센서와 함께 무선 주파수를 사용하여 MV 스위치기어 조사를 수행할 수도 있습니다.
뿐만 아니라 위상 분해 PD 패턴(PRPD) 디스플레이는 결함 유형을 식별하는 데 도움이 되며 더 중요한 것은 PD 신호와 노이즈를 구별하는 데 도움이 됩니다. PD 판독값의 노이즈는 결과에 대한 잘못된 해석과 불필요한 부품 교체로 이어질 수 있습니다. Megger UFH PD Detector의 노이즈 처리 기능은 PD의 정확한 판독을 보장하여 오탐(誤探)을 제거하므로 결함이 있는 구성 요소만 교체를 위해 식별됩니다.
휴대용 장치는 키패드를 사용하거나 대형 6인치 컬러 터치 스크린을 사용하여 조작할 수 있으며 배터리 수명은 10시간 이상입니다.
UHF PD Detector
Cable UHF PDD test 20170820 1001 1
제품 사양
