MEGGER MWA300 & MWA330A 변압기 시험기
가격문의(상세정보 참조)
- 한 장비에 TTR & MTO 기능 통합
- 변압기 권선비, 에러율(%), 위상, 극성 여자전류, 권선저항 등 측정
- 테스트 리드 간소화(한 세트의 리드만 필요)
- 개별 기기보다 55% 더 작고 40% 더 가벼움
- 내장형 자기소거 기능
- PC 컨트롤을 통한 효율적인 데이터 관리
클릭 하시면 이동합니다.
메거 ・ MEGGER
– 3상비 및 권선저항 분석기
MWA300 및 MWA330A
– 3-Phase Ratio and Winding Resistance Analyser
• 변압기 시험기
– MWA Series
・ MWA300 ・ MWA300A
주요 특징
- 한 장비에 TTR & MTO 기능 통합
- 변압기 권선비, 에러율(%), 위상, 극성 여자전류, 권선저항 등 측정
- 테스트 리드 간소화(한 세트의 리드만 필요)
- 개별 기기보다 55% 더 작고 40% 더 가벼움
- 내장형 자기소거 기능
- PC 컨트롤을 통한 효율적인 데이터 관리
제품 개요

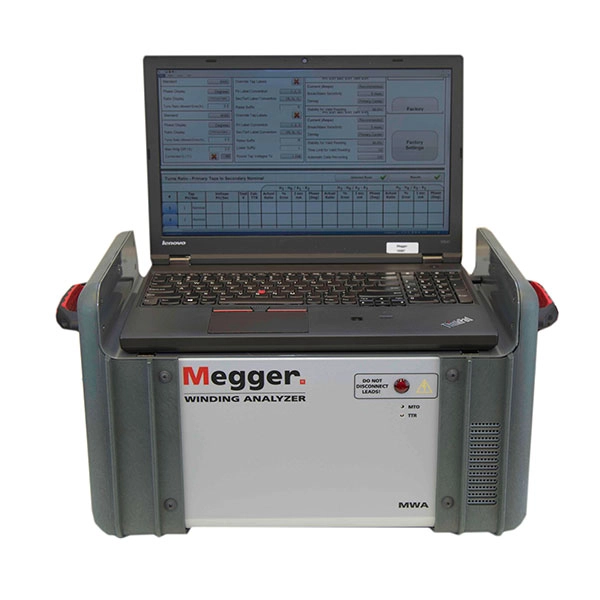

Megger MWA300 및 330A 변압기 권선 분석기는 단일 장치에서 TTR 및 저항 테스트를 결합하여 보다 빠르고 효율적인 테스트 장치를 제공합니다.
이 고급 3상 변압기 테스트 시스템은 단 하나의 3상 리드 세트 연결로 완전한 비율, 위상 및 권선 저항 측정을 제공합니다. 또한 휴대성, 설치 시간 단축 및 작업 안전성 향상을 제공합니다.
일단 연결되면 MWA300은 재연결 없이 모든 하이사이드 및 로우사이드 권선에서 DC 저항 측정을 수행합니다. 8단자/6권선 저항 측정 기능이 있으며 상호 연결된 상자가 필요하지 않으므로 리드를 분리했다가 다시 연결할 필요 없이 6개 권선을 모두 테스트할 수 있습니다.
MWA300 시리즈는 단일 소프트웨어 플랫폼인 PowerDB를 사용하여 더 많은 시간을 절약할 수 있습니다. 즉, 하나의 설정과 하나의 사용하기 쉬운 테스트 양식만 있으면 됩니다.
MWA300 시리즈는 전력 변압기, 배전 변압기, CT 및 VT, 모터 및 발전기를 효과적으로 테스트할 수 있습니다.
다음 테스트는 단일 기기, MWA300 시리즈 및 단일 3상 리드 세트 연결로 쉽게 수행됩니다.
- 3상 권선비
- 3상 권선 저항
- OLTC 연속성(Make-before-break)
- 3상 코어 소자
- 자기 균형 / 자속 분포
- 여자 전류
- 극성 및 위상각 편차
- 자동 벡터 감지
- 히트런 테스트

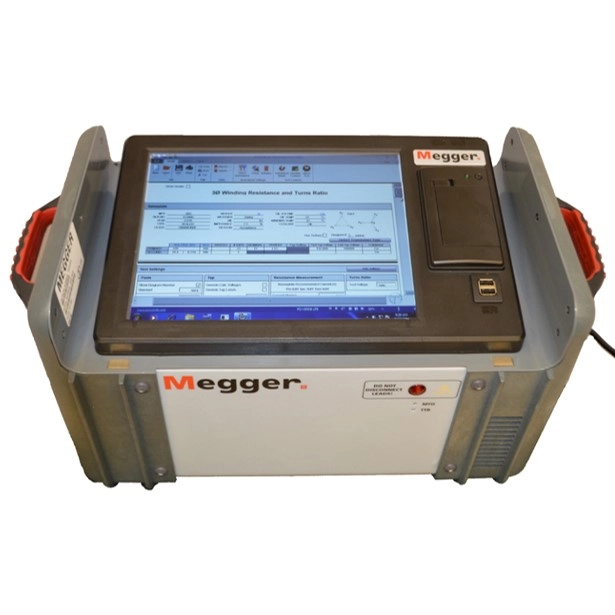

MWA330A에는 305mm(12인치) 컬러 디스플레이와 터치 스크린 인터페이스가 있는 컴퓨터가 내장되어 있습니다. 컴퓨터는 장치를 제어하도록 설계되었으며 최대 100,000개의 데이터 세트를 저장할 수 있습니다.
제품 사양
MWA300 & MWA330A | |
무게 | 14.5 kg (Handle 미포함) |
크기 | 290 × 290 × 460 mm |
권선저항 범위 | 10 μΩ ~ 2000 Ω |
시험 전류 | 10mA ~ 10A |
권선저항 정확도 | ± 0.25 % |
측정 여자전류 범위 | 0 ~ 500 mA |
여자전류 정확도 | 2 % |
권수비 범위 | 0.8 ~ 45000 |
권수비 정확도 | ± 0.1 % max |
권수비 시험 전압 | 8, 40, 80 V (AC) |
