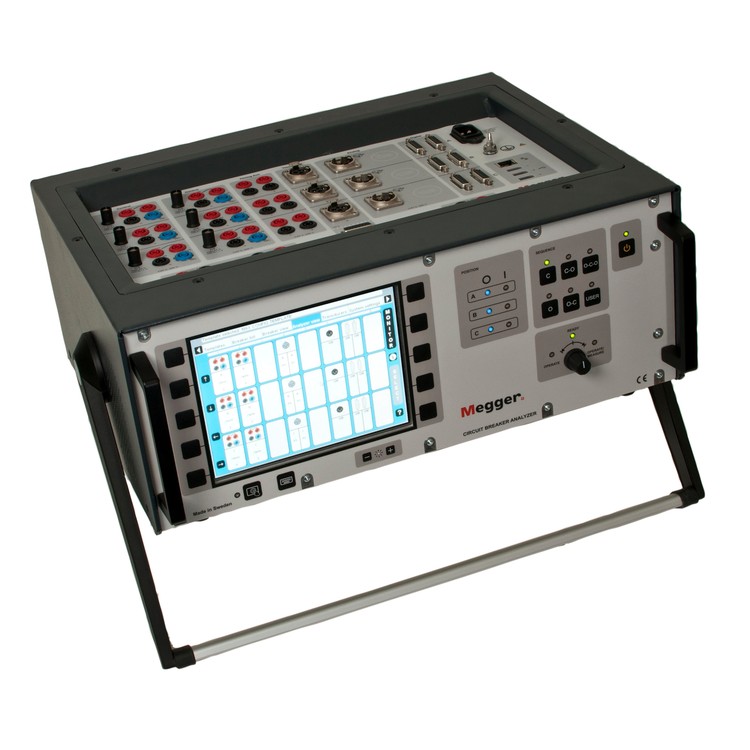

MEGGER TM1700 차단기 동작 분석기
가격문의(상세정보 참조)
- 맞춤형 구성을 위한 모듈 확장식 설계로 쉬운 채널 확장
- 차단기의 주 접점은 물론 저항 접점 및 보조 접점의 타이밍 분석
- Closing 및 Open 시 접점간 시차 분석
- 차단기 동작시 모션, 전류, 전압, 압력, 속도 등 아날로그 신호 분석
- 접점의 Closing 또는 Open 시 Bouncing, Pentration, Over Travel 등의 분석
- 기타 차단기의 동작 특성 분석
- 단독 또는 PC를 통하여 작동 가능
- 각 입력의 상태를 체크 및 데이터의 상관관계를 확인
- 유도전압에 대한 보호기능과 노이즈 제거기능
- 노이즈가 많은 고전압 변전소에서 안정적이고 정확한 테스트 결과 제공
- 사용자 인터페이스가 없는 완전한 독립 실행형 기능 또는 데이터 수집 모델
- DualGround™로 더 빠르고 안전한 테스트, 차단기 양쪽이 접지됨
- 연결 다이어그램 및 테스트 템플릿 마법사를 통한 화면 지원
- 5개의 표준 모델은 모두 컴퓨터를 통해 제어할 수 있습니다
클릭 하시면 이동합니다.
메거 ・ MEGGER
– 회로 차단기 분석기
TM1700
– Circuit Breaker Analyser
• 차단기 동작 분석기
– TM1000 Series
・ TM1700 ・ TM1800

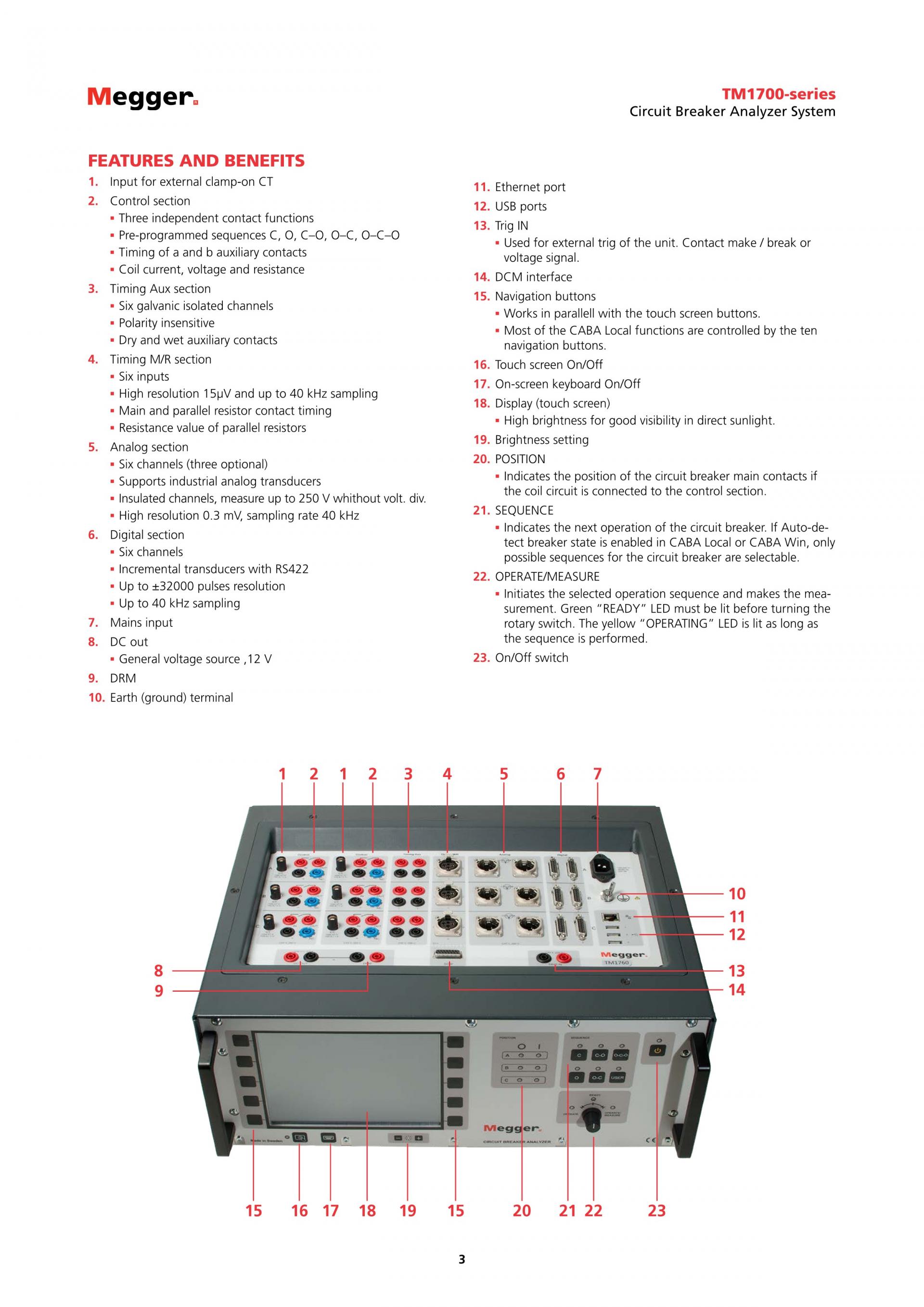

주요 특징
- 맞춤형 구성을 위한 모듈 확장식 설계로 쉬운 채널 확장
- 차단기의 주 접점은 물론 저항 접점 및 보조 접점의 타이밍 분석
- Closing 및 Open 시 접점간 시차 분석
- 차단기 동작시 모션, 전류, 전압, 압력, 속도 등 아날로그 신호 분석
- 접점의 Closing 또는 Open 시 Bouncing, Pentration, Over Travel 등의 분석
- 기타 차단기의 동작 특성 분석
- 단독 또는 PC를 통하여 작동 가능
- 각 입력의 상태를 체크 및 데이터의 상관관계를 확인
- 유도전압에 대한 보호기능과 노이즈 제거기능
- 노이즈가 많은 고전압 변전소에서 안정적이고 정확한 테스트 결과 제공
- 사용자 인터페이스가 없는 완전한 독립 실행형 기능 또는 데이터 수집 모델
- DualGround™로 더 빠르고 안전한 테스트, 차단기 양쪽이 접지됨
- 연결 다이어그램 및 테스트 템플릿 마법사를 통한 화면 지원
- 5개의 표준 모델은 모두 컴퓨터를 통해 제어할 수 있습니다

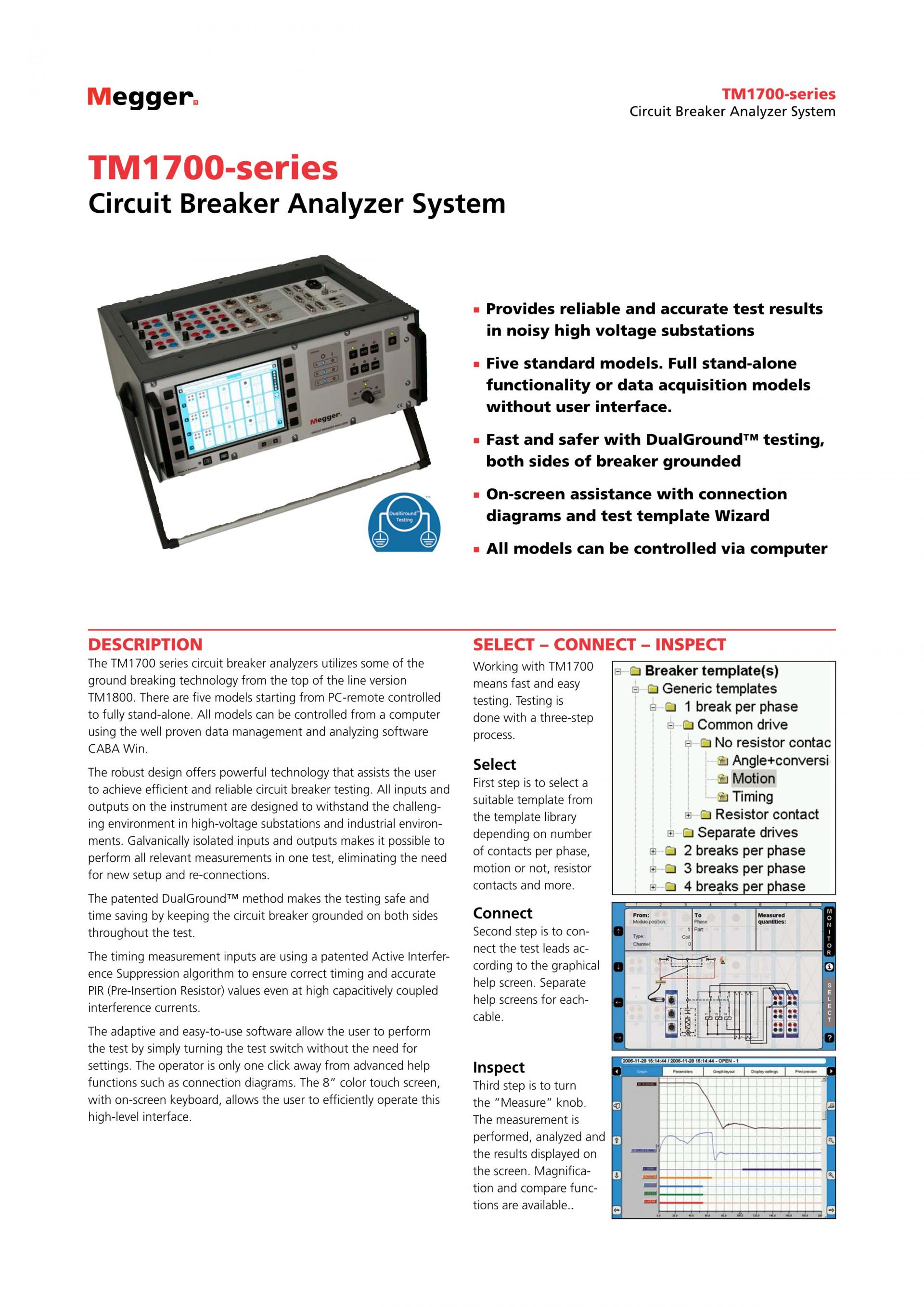

제품 개요

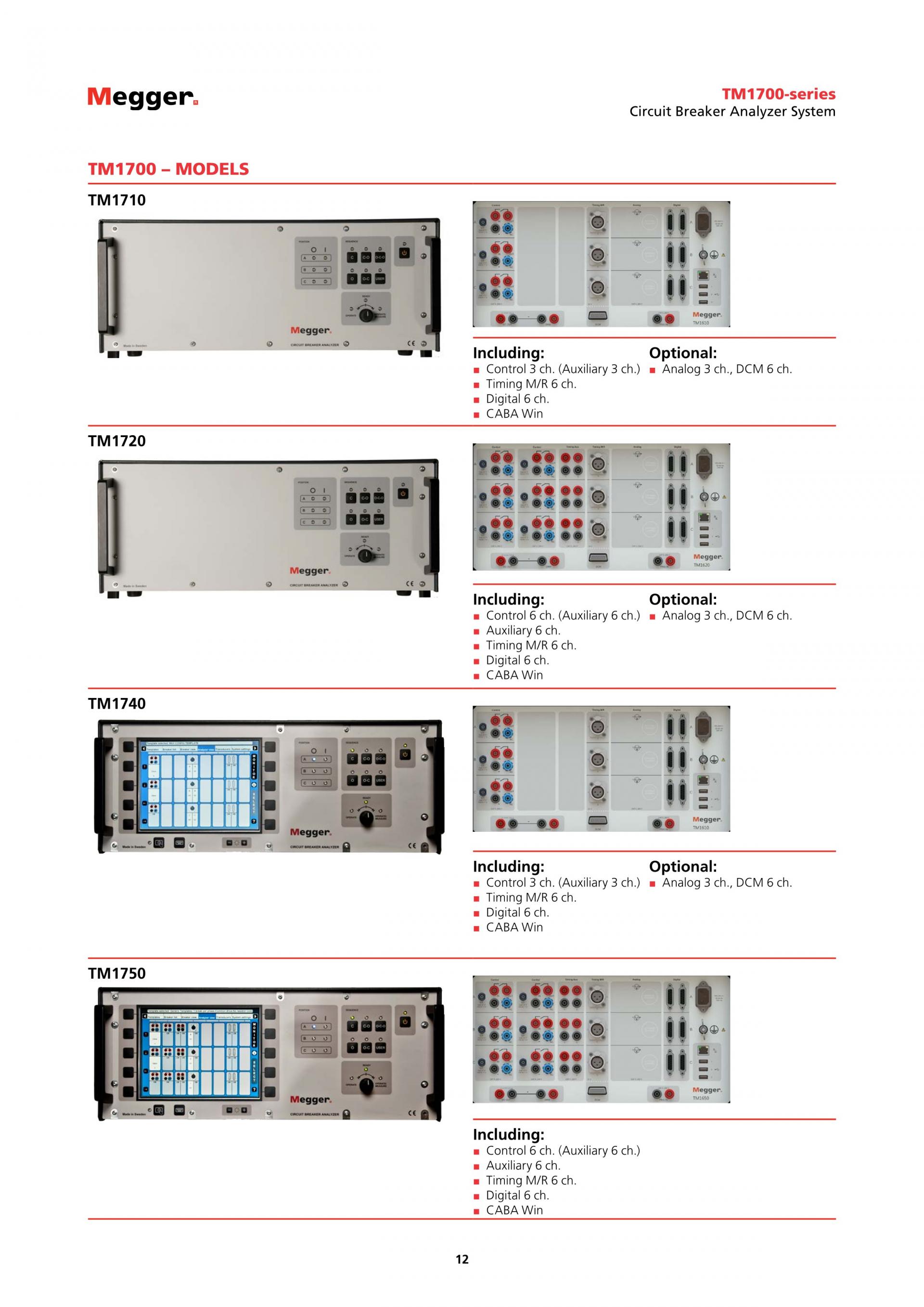

TM1700 시리즈 회로 차단기 분석기는 라인 버전 TM1800의 최상위에서 획기적인 기술 중 일부를 활용합니다. PC 원격 제어부터 완전 독립형까지 4가지 모델이 있습니다. 모든 모델은 검증된 데이터 관리 및 분석 소프트웨어 CABA Win을 사용하여 컴퓨터에서 제어할 수 있습니다.
견고한 설계는 사용자가 효율적이고 안정적인 회로 차단기 테스트를 수행할 수 있도록 지원하는 강력한 기술을 제공합니다. 계측기의 모든 입력 및 출력은 고전압 변전소 및 산업 환경의 까다로운 환경을 견딜 수 있도록 설계되었습니다. 갈바닉 절연 입력 및 출력을 통해 하나의 테스트에서 모든 관련 측정을 수행할 수 있으므로 새로운 설정 및 재연결이 필요하지 않습니다.

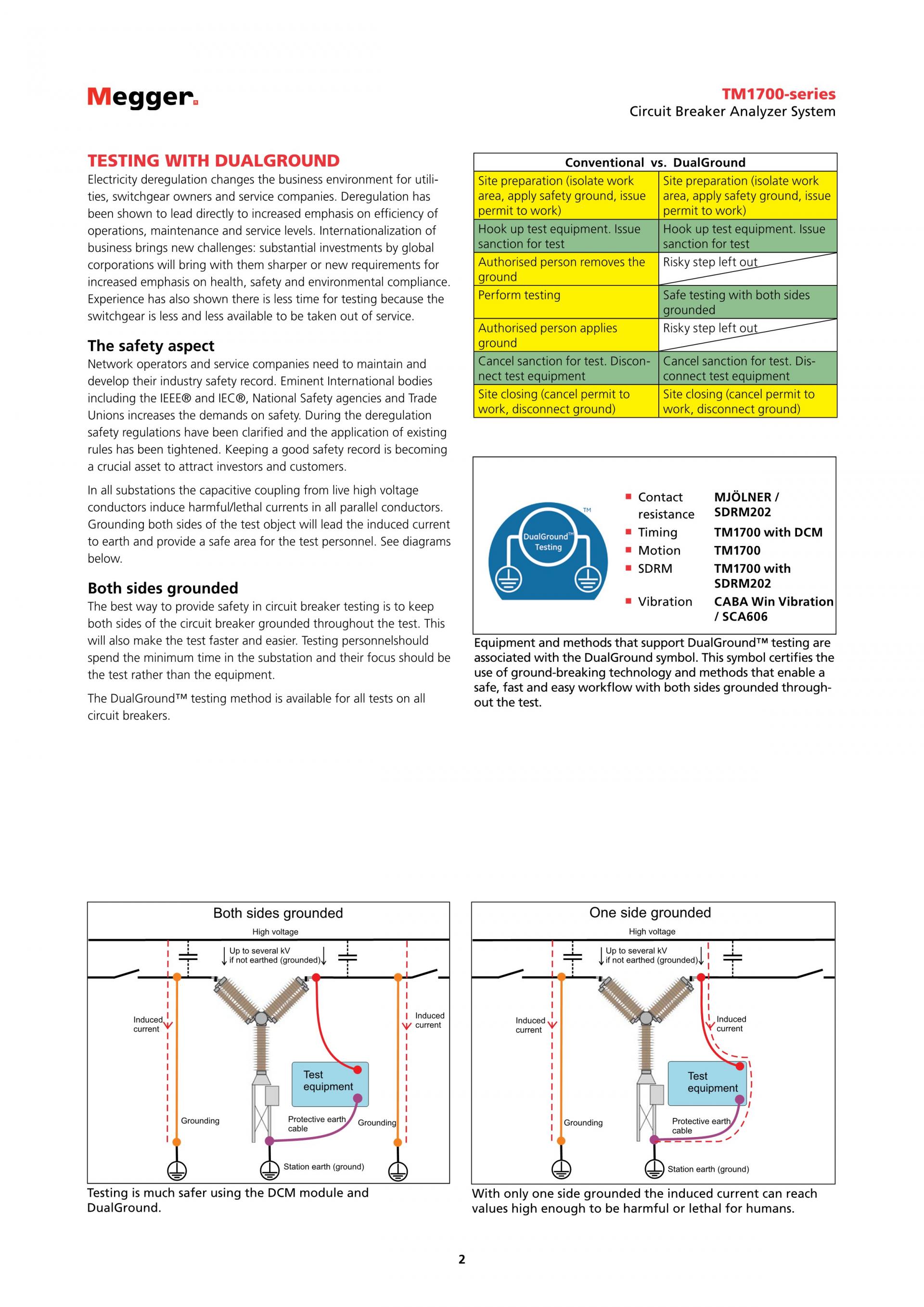

특허 받은 DualGround™ 방법은 테스트 내내 회로 차단기를 양쪽에서 접지 상태로 유지하여 테스트를 안전하고 시간을 절약합니다.
타이밍 측정 입력은 높은 용량 결합 간섭 전류에서도 정확한 타이밍과 정확한 PIR(Pre-Insertion Resistor) 값을 보장하기 위해 특허 받은 능동 간섭 억제 알고리즘을 사용합니다. 적응형 및 사용하기 쉬운 소프트웨어를 통해 사용자는 설정 없이 테스트 스위치를 돌리기만 하면 테스트를 수행할 수 있습니다. 작업자는 연결 다이어그램과 같은 고급 도움말 기능을 한 번만 클릭하면 됩니다. 온스크린 키보드가 있는 8인치 컬러 터치 스크린을 통해 사용자는 이 고급 인터페이스를 효율적으로 조작할 수 있습니다.
CABA Local software run through
Circuit breaker simulator test
Complete test on medium voltage circuit breaker with TM1700

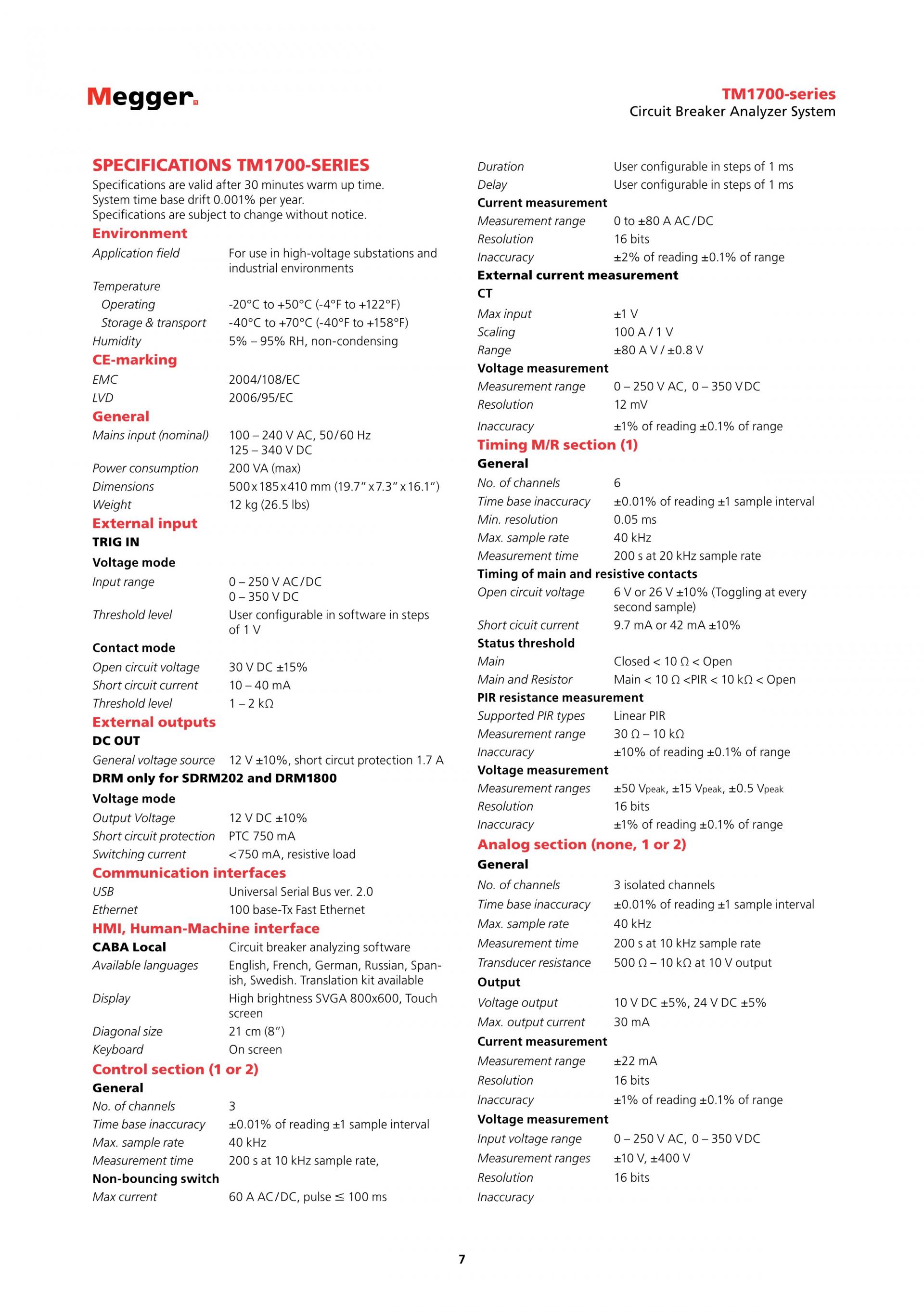

제품 사양
