MEGGER CB-832 차단기 시험기
가격문의(상세정보 참조)
- Current Injection Sets
- 디지털 메모리 전류계와 Multi-Range 타이머
- 고전류 출력
- 기계식(Solid-state) 출력 회로
상품
원산지 ENGLAND
제조사 MEGGER
브랜드 MEGGER
배송
택배 · 기본 무료
클릭 하시면 이동합니다.
메거 ・ MEGGER
– 릴레이 및 보호 테스트 > 1차 사출 테스트 시스템 > 회로 차단기 및 과부하 릴레이 테스트 세트
CB-832
– Relay and protection testing > Primary injection test systems > Circuit Breaker and Overload Relay Test Set
• 차단기 시험기
– CB Series
・ CB832 ・ CB845
주요 특징
- Current Injection Sets
- 디지털 메모리 전류계와 Multi-Range 타이머
- 고전류 출력
- 기계식(Solid-state) 출력 회로
제품 개요

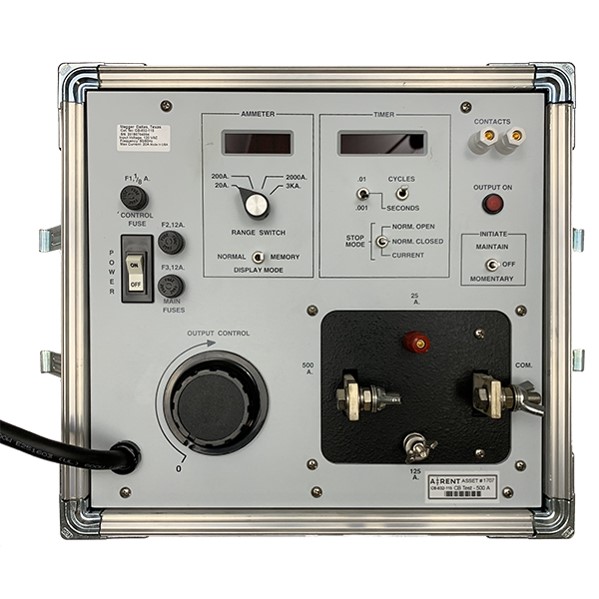

CB-832 테스트 세트는 고전류 회로 차단기 및 과부하 릴레이 테스트 세트입니다. CB-832 모델은 1차 전류 주입을 통해 회로 차단기와 과부하 릴레이를 테스트하도록 설계되었습니다.
CB-832 모델은 가변 고전류 출력과 열, 자기 또는 무접점 모터 과부하 계전기, 몰드 케이스 회로 차단기 및 접지 고장 트립 장치를 테스트하기 위한 적절한 제어 회로와 계측기를 통합한 자체 포함 테스트 세트입니다.
이 장비는 순시 트립 신호 테스트를 위해 1800A를 발생시킬 수 있으며, 대전류 주입이 요구되는 애플리케이션에 사용됩니다. CB 전류 주입 장비는 적합한 전압을 제공하는 한편 높은 회로 임피던스를 가집니다.

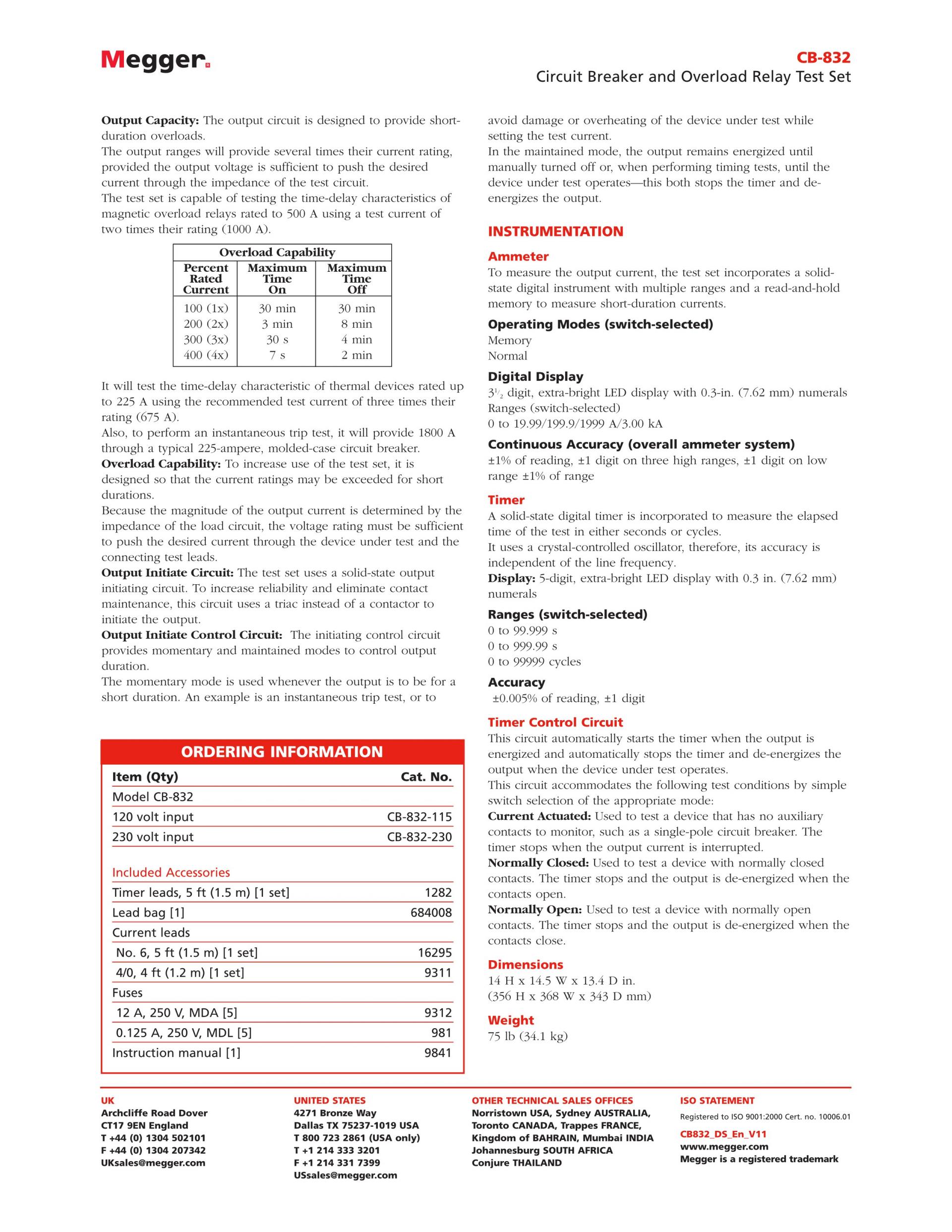

제품 사양
입력
120 V 또는 240 V, 50/60 Hz, 1φ, 20 A
출력
출력 범위 : 다양한 테스트 회로 임피던스를 충족하도록 3가지 범위에서 연속적으로 조정할 수 있습니다.
최대 3.5V에서 0~500A
최대 14V에서 0~125A
최대 70V에서 0~25A
| 오버로드 기능 | |||
| 정격 전류 백분율 | 최대 설정 시간 | 최소 정지 시간 | |
| 100 200 300 400 | (1×) (2×) (3×) (4×) | 30분 3분 30초 7초 | 30분 8분 4분 2분 |
