MEGGER IDAX300 SFRA 시험기 시리즈
가격문의(상세정보 참조)
- DFR(유전체 주파수 응답)을 사용한 수분 함량, Tan Delta/PF 값 및 오일 전도성에 대해 자동 측정 및 분석
- 전력 변압기, 부싱 및 변류기에 대한 전용 테스트 절차
- 참조 데이터/테스트와 정확한 비교를 위한 자동화된 개별 온도 보정(ITC) 기능으로 Tan Delta/PF 및 오일의 전도성에 대한 온도 보정 가능
- 높은 간섭 환경에서도 신뢰할 수 있는 측정 결과 값 제공
- IDAX 5.0 SW로 40%이상 향상된 측정 시간 단축
- 주파수 및 시간 도메인 측정 데이터의 새롭고 안정적인 조합으로 인해 시장에서 가장 빠른 시스템
클릭 하시면 이동합니다.
메거 ・ MEGGER
– 전원 변압기 절연 진단 분석기
IDAX300
– Power Transformer Insulation Diagnostic Analyser
• 고압 절연 진단기
– IDAX300 Series
・ IDAX300 ・ IDAX300S ・ IDAX322 ・ IDAX350
주요 특징
- DFR(유전체 주파수 응답)을 사용한 수분 함량, Tan Delta/PF 값 및 오일 전도성에 대해 자동 측정 및 분석
- 전력 변압기, 부싱 및 변류기에 대한 전용 테스트 절차
- 참조 데이터/테스트와 정확한 비교를 위한 자동화된 개별 온도 보정(ITC) 기능으로 Tan Delta/PF 및 오일의 전도성에 대한 온도 보정 가능
- 높은 간섭 환경에서도 신뢰할 수 있는 측정 결과 값 제공
- IDAX 5.0 SW로 40%이상 향상된 측정 시간 단축
- 주파수 및 시간 도메인 측정 데이터의 새롭고 안정적인 조합으로 인해 시장에서 가장 빠른 시스템
제품 개요
IDAX는 FDS(Frequency Domain Spectroscopy)라고도 알려진 DFR(Dielectric Frequency Response)을 기반으로 하는 절연 진단 기기입니다. DFR 기술은 실험실에서 확립된 테스트 절차로, Megger의 혁신적인 노력으로 IDAX 기기 범위에서 현장 사용에 맞게 조정되었습니다.
요컨대, DFR은 여러 주파수에서 정전 용량 및 손실(탄젠트 델타 또는 역률)을 측정한 것입니다. 측정된 DFR 곡선은 절연 구조, 수분, 오일 전도도 및 온도에 따라 달라집니다. 기준 재료 모델에 대한 고급 곡선 피팅을 통해 주로 고체 절연체의 수분 함량, 25°C 기준 온도에서의 오일 전도도 및 20°C 기준 온도에서의 탄젠트 델타/역률을 계산할 수 있습니다.
이 계산에서 Megger의 또 다른 중요한 혁신인 ITC(Individual Temperature Correction)는 테스트 대상 온도에서 기준 온도로 테스트 데이터를 변환하는 데 사용됩니다. IDAX SW는 계측기 변압기 및 부싱 평가를 위해 특별히 설계된 ITC 보정 주파수 스윕을 통합합니다.
시간 및 주파수 도메인 데이터 조합에 대한 새로운 접근 방식 덕분에 IDAX는 1kHz ~ 10μHz의 전체 DFR 측정에 대해 시장에서 가장 짧은 측정 시간을 제공합니다. 변환 및 조합에 앞서 별도의 참조 모델이 각 데이터 세트(시간 또는 빈도)에 적합하므로 불완전한 데이터 세트의 근사화 또는 변환으로 인해 발생하는 아티팩트의 위험이 제거됩니다.
IDAX는 이해하기 쉬운 ‘신호등’ 방식을 사용하는 자동화된 테스트 흐름 및 결과 표시로 사용하기가 매우 쉽습니다.
IDAX DFR 방법은 이제 국제 가이드 및 표준(예 : Cigre TB 254, Cigre TB 414, Cigre TB 445, Cigre TB 775, IEEE C57.152-2013, IEEE C57.161-2018)의 일부입니다.

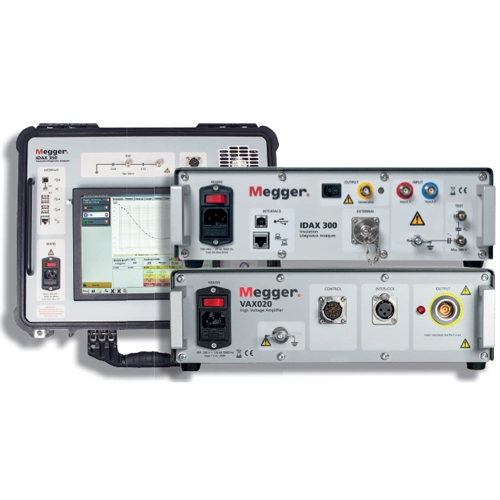

IDAX는 여러 버전으로 제공됩니다.
- IDAX300 – IDAX 진단 소프트웨어를 실행하는 외부 컴퓨터와 함께 사용하기 위한 작고 가벼운 3채널 입력(빨간색, 파란색 및 접지), 3단자(발생기, 측정 및 보호) 및 전류계 기기 1개.
- IDAX300/S – IDAX 300과 같지만 2개의 동시 측정을 위한 2개의 전류계가 있습니다.
- IDAX350 – IDAX 300/S와 같지만 다른 Megger 기기를 제어하는데 사용할 수 있는 온보드 컴퓨터와 함께 견고한 방수 케이스에 들어 있습니다.
- IDAX322 – IDAX 300/S와 같지만 낮은 정전용량 테스트 대상에서 더 높은 신호 대 잡음비를 위해 2kV 증폭기가 내장되어 있습니다. 부싱의 현장 테스트에 이상적입니다.
확장된 애플리케이션의 경우 IDAX는 2kV용 VAX020 고전압 증폭기와 원활하게 인터페이스합니다.
IDAX transformer Insulation diagnostic analyser
