리골 ・ RIGOL
RSA3000E
스펙트럼 분석기 시리즈 – Spectrum Analyser Series
• RSA3000E Series
RSA3015E ・ RSA3015E-TG
RSA3030E ・ RSA3030E-TG
주요 특징
- 주파수 범위(최대) : 3 GHz
- RTBW(최대) : 10 MHz
- 최대 40MHz 실시간 주파수대역
- 관심있는 신호에 대한 식별과 분석하기 위한 부가설정 없이 신속하고 쉽게 광대역 및 호핑신호를 한번에 보기
- 최대 40MHz 실시간 주파수대역
- RBW(최소) : 1 Hz
- 옵션 1Hz의 최저분해능대역폭(RBW)
- 인접주파수로 신호를 구분하여 특성화 및 고급측정을 위해 신호식별을 쉽게 할 수 있도록 고해상도 지원
- 옵션 1Hz의 최저분해능대역폭(RBW)
- 위상 잡음 : -102 dBc/Hz
- 표시 평균 잡음 레벨 : -161 dBm/Hz
- 옵션의 전치증폭기(Preamp)로 DANL을 -161dBm 만큼 낮게 해줍니다.
- 스윕과 실시간 모드에서 낮은 전력신호(고조파,간섭소스)를 확인하고 손쉬운 문제해결
- 옵션의 전치증폭기(Preamp)로 DANL을 -161dBm 만큼 낮게 해줍니다.
- 1ms 의 전체 스팬 스윕
- 고속 1ms 전체 스팬 스위프를 활용하여 관심신호를 신속히 식별합니다
- 7.45 µs 100% POI
- 7.45us 의 짧은 펄스 과도를 확실한 캡쳐 및 전압 정확도를 보장
- 7가지의 실시간 시각화 모드
- 일반, 밀도, 스펙토그램, 파워 대 시간 등 시각화의 조합으로 고급 디버깅 및 분석
- 강력한 트리거 기능
- 주파수 마스크, 파워 트리거 혹은 추가 분석을 위한 디지털 신호에 시간 상관을 시키기 위하여 외부 트리거를 사용하여서 관심있는 특정 신호를 구별합니다.
- 트레킹 제너레이터와 VSWR 측정
- 케이블, 안테나, 필터, 능동소자를 시험하기 위하여 옵션의 트레킹 제너레이터를 사용합니다. VSWR 은 정재파 파라미터를 자동으로 측정합니다.
- 유연하고 편리한 옵션
- 전면 패널 버튼, 터치 화면, 키보드/마우스/모니터, PC기반 소프트웨어 제어를 응용분야와 고객 선호도에 맞게 조합하여 사용합니다.
- EMI 필터와 감지기
- RSA3000-EMC 옵션은 EMI 대역폭 6dB 필터와 QP 피크 감지기 포함
소개
| Model | Frequency | Real-Time Bandwidth |
|---|---|---|
| RSA3015E | 1.5 GHz | 10 MHz |
| RSA3015E-TG | 1.5 GHz | 10 MHz |
| RSA3030E | 3 GHz | 10 MHz |
| RSA3030E-TG | 3 GHz | 10 MHz |
| Model | Tracking Generator | Vector Network Analysis |
|---|---|---|
| RSA3015E | No | No |
| RSA3015E-TG | Yes | No |
| RSA3030E | No | No |
| RSA3030E-TG | Yes | No |
| Model | EMI Pre-compliance | ASK/FSK Demodulation |
|---|---|---|
| RSA3015E | Option | Option |
| RSA3015E-TG | Option | Option |
| RSA3030E | Option | Option |
| RSA3030E-TG | Option | Option |
설명
내장 EMI 측정 소프트웨어에 의한 전도 / 방출의 사전 적합성 테스트
RSA3000의 내장 EMI 측정 어플리케이션 소프트웨어는 CISPR 규격의 필터와 함께 제품의 전도 방출과 방사를 사전에 테스트하고 방출원을 특정하여 개선하고 출시 시간을 단축합니다.
FMT 주파수 마스크 트리거
FMT 주파수 마스크 트리거는 실시간 스펙트럼 분석기의 독특한 트리거 모드입니다. 템플릿을 신속하게 구축하고 템플릿 규칙에 일치하는 신호를 정확하게 찾아 트리거 관측 범위 내에서 산발적 이상을 검출할 수 있습니다.
-161 dBm의 DANL (옵션의 프리 앰프 사용시)
낮은 전력 신호 (고조파 및 간섭 파)를 표시하고 스위프 모드와 실시간 모드에서의 문제 해결을 용이하게 합니다.
ASK / FSK 복조 분석
ASK / FSK 복조 분석 소프트웨어 엔지니어는 TPMS, PKE / RKE 등의 신호를 복조 및 분석하고, 신호 변조 품질 파라미터를 취득하여 제품을 신속하게 시장에 출시하는 데 도움이 됩니다.

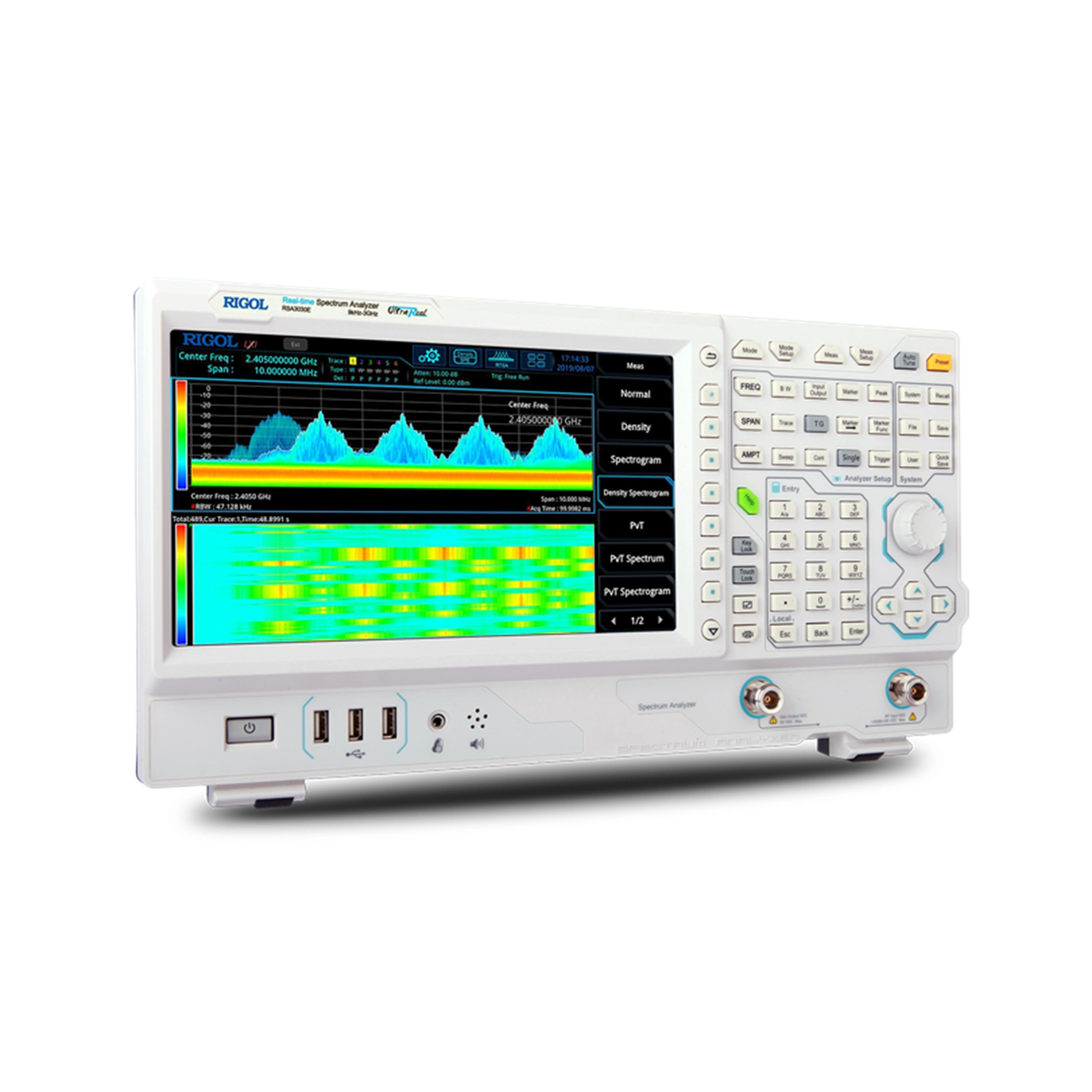

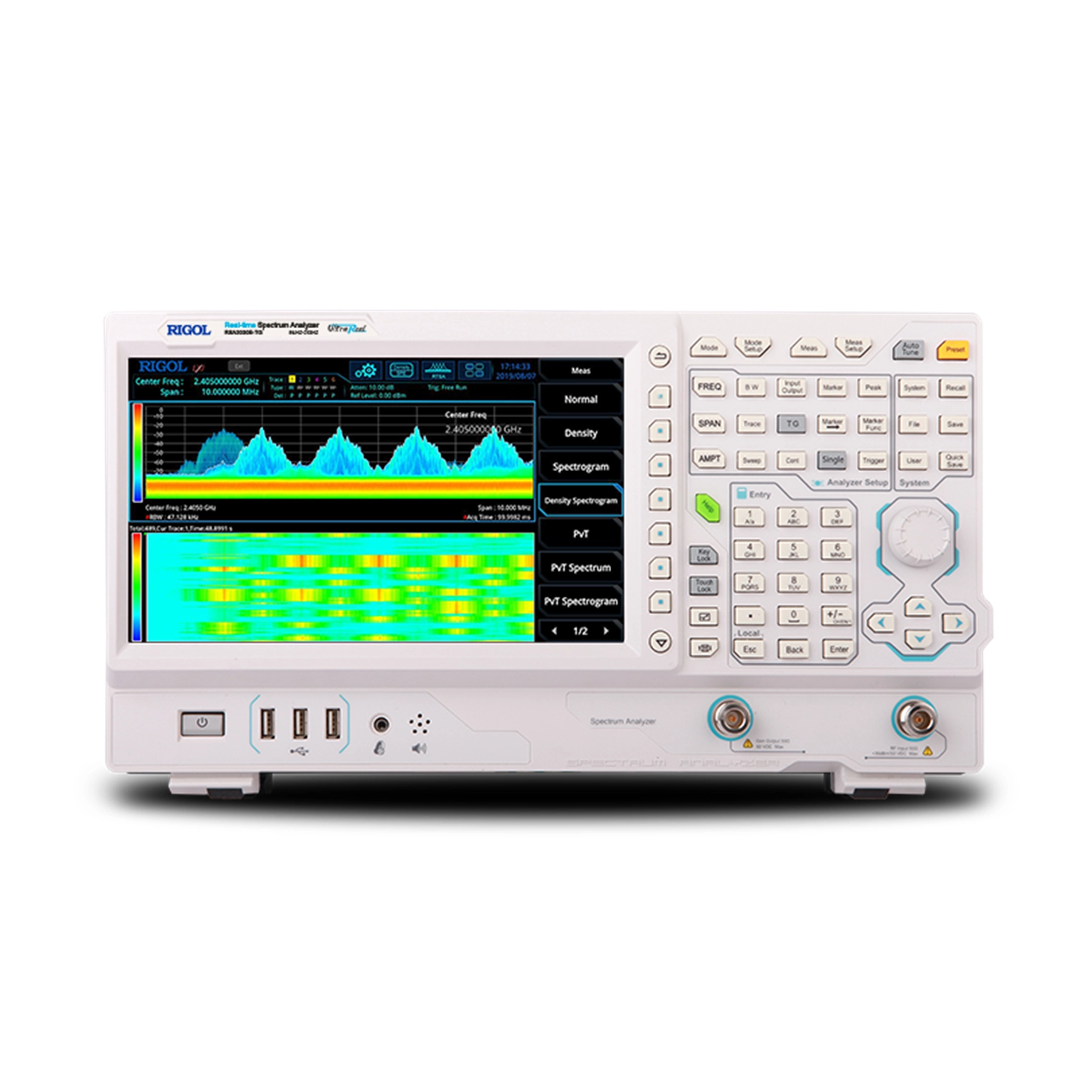

멀티 터치 스크린
RSA3000E는 10.1 인치 멀티 터치 정전식 디스플레이를 갖추고 있으며, 파형의 드래그, 줌 등의 다양한 제스처를 지원하여 신속한 설정이 가능합니다.
낮은 위상 잡음
우수한 스위프 성능, -102dBc / Hz의 낮은 위상 잡음
