리골 ・ RIGOL

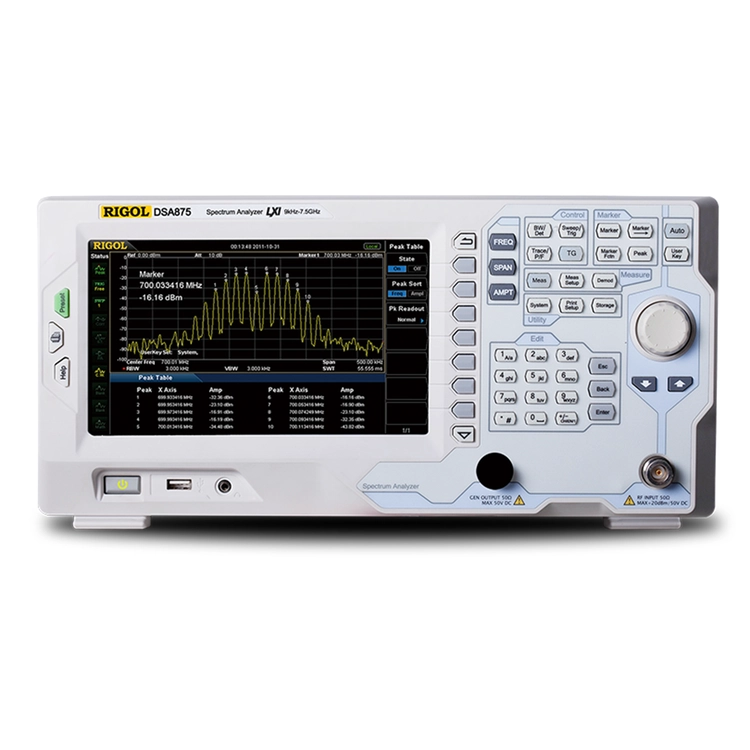

DSA800 · DSA800E
스펙트럼 분석기 시리즈 – Spectrum Analyser Series
• DSA800·E Series
DSA815 ・ DSA815-TG
DSA832 ・ DSA832-TG ・ DSA832E ・ DSA832E-TG
DGA875 ・ DSA875-TG
주요 특징
- 주파수 범위(최대) : 7.5 GHz
- RBW : 10 ~ 1M Hz
- 최소10Hz RBW (최소 분해능 대역폭)로 낮춤
- 유사한 주파수의 신호를 쉽게 식별 할 수 있도록 고분해능 제공
- 최소10Hz RBW (최소 분해능 대역폭)로 낮춤
- 위상 잡음 : -98 dBc/Hz
- 표시 평균 잡음 레벨 : -161 dBm
- -161dBm만큼 낮은 노이즈 플로어
- 낮은 전력 신호 (고조파, 간섭 소스)를 보고 손쉬운 문제해결
- -161dBm만큼 낮은 노이즈 플로어
- 트래킹 발생기 및 VSWR 측정 옵션
- 저렴한 비용으로 케이블, 안테나, 필터 및 활성 구성 요소를 테스트 할 수 있습니다. VSWR 옵션은 정상파 파라미터 자동 측정
- EMI 사전(Pre)_적합성 측정 (옵션)
- FCC 대역폭, EMI 필터 및 QuasiPeak Detector를 사용하여 설계 프로세스 중에 사전(Pre) 적합성 측정을 수행하면 신제품 출시에 소요되는 시간과 비용을 절약 할 수 있습니다.
소개
| 모델 | 주파수 | DANL |
|---|---|---|
| DSA815 | 1.5 GHz | -155 dBm |
| DSA815-TG | 1.5 GHz | -155 dBm |
| DSA832 | 3.2 GHz | -161 dBm |
| DSA832-TG | 3.2 GHz | -161 dBm |
| DSA832E | 3.2 GHz | -158 dBm |
| DSA832E-TG | 3.2 GHz | -158 dBm |
| DSA875 | 7.5 GHz | -161 dBm |
| DSA875-TG | 7.5 GHz | -161 dBm |
| 모델 | 위상잡음 | RBW |
|---|---|---|
| DSA815 | -80 dBc/Hz | 10 Hz |
| DSA815-TG | -80 dBc/Hz | 10 Hz |
| DSA832 | -98 dBc/Hz | 10 Hz |
| DSA832-TG | -98 dBc/Hz | 10 Hz |
| DSA832E | -90 dBc/Hz | 10 Hz |
| DSA832E-TG | -90 dBc/Hz | 10 Hz |
| DSA875 | -98 dBc/Hz | 10 Hz |
| DSA875-TG | -98 dBc/Hz | 10 Hz |
설명
10Hz 분해능 대역폭 (RBW)
DSA800은 10 Hz의 낮은 분해능 대역폭 (RBW)을 제공하고 인접한 동등한 수준의 신호를 효과적으로 식별하고 신호 식별을 개선합니다.
-161 dBm의 DANL (프리 앰프 사용시)
낮은 전력 신호 (고조파 및 간섭 파)를 표시하여 문제 해결을 용이하게 합니다.
EMI 프리 컴플라이언스 측정
EMI 필터 (6 dB)과 준첨두치 검파기에 의해 EMI의 사전 테스트와 진단이 더 정확 완전한 보고서를 생성 할 수 있습니다.
트랙킹 발생기 및 VSWR 기능
트랙킹 소스를 탑재 한 DSA800 (-TG 모델)는 VSWR 브리지를 사용하여 VSWR을 측정 할 수 있습니다 (옵션).
Ultra Spectrum 소프트웨어
옵션의 Ultra Spectrum PC 소프트웨어는 스펙트럼 분석기의 원격 제어가 가능할뿐만 아니라, 스펙트럼 및 워터 폴 같은 강력한 디스플레이 및 분석 기능도 제공합니다.
