리골 ・ RIGOL
DSA700
스펙트럼 분석기 시리즈 – Spectrum Analyser Series
• DSA700 Series
DSA705 ・ DSA710
2FSK-DSA
주요 특징
- 주파수 범위(최대) : 1 GHz
- RBW : 100 ~ 1M Hz
- 최소100Hz RBW (최소 분해능 대역폭)로 낮춤 : 신호를 쉽게 식별 할 수 있도록 유사한 주파수의 신호를 분리 할 수 있는 충분한 분해능 제공
- 위상 잡음 : -80 dBc/Hz
- 표시 평균 잡음 레벨 : -130 dBm
- -130dBm만큼 낮은 노이즈 플로어 : 낮은 전력 신호 (고조파, 간섭 소스)를 보고 손쉬운 문제해결
- EMI 사전(Pre)_적합성 측정 (옵션) : FCC 대역폭, EMI 필터 및 QuasiPeak Detector를 사용하여 설계 프로세스 중에 사전(Pre) 적합성 측정을 수행하면 신제품 출시에 소요되는 시간과 비용을 절약 할 수 있습니다.
- 전치증폭기 기본 포함 : 전치증폭기(PreAmplifier)는 계측기의 잡음 플로어를 크게 개선하여 작은 신호를 모니터링하고 디버깅 가능
소개
| 모델 | DSA705 | DSA710 |
|---|---|---|
| DANL | -130 dBm | -130 dBm |
| 위상잡음 | -80 dBc/Hz | -80 dBc/Hz |
| RBW | 100 Hz | 100 Hz |
설명
10Hz까지 낮춘 최소 분해능 대역폭(RBW)
유사한 주파수의 신호를 분리할 수 있는 고해상도 신호를 제공하여 신호를 쉽게 식별할 수 있습니다.
EMI 사전 준수 측정(옵션)
DSA700에는 EMI 사전 테스트/진단 정확도를 높이고 호스트 컴퓨터 소프트웨어 S1210을 사용하여 테스트 및 보고서 생성을 완료할 수 있는 EMI 필터(6dB)와 유사 피크 검출기가 있습니다.
약한 신호 테스트를 위한 우수한 소음 바닥 감소
약한 신호의 테스트는 스펙트럼 분석기 자체의 노이즈 플로어에 영향을 받기 쉽습니다. DSA700 시리즈에는 -130dBm(100Hz로 정규화)의 평균 노이즈 레벨이 표시되므로 약한 신호를 효과적으로 테스트할 수 있습니다.

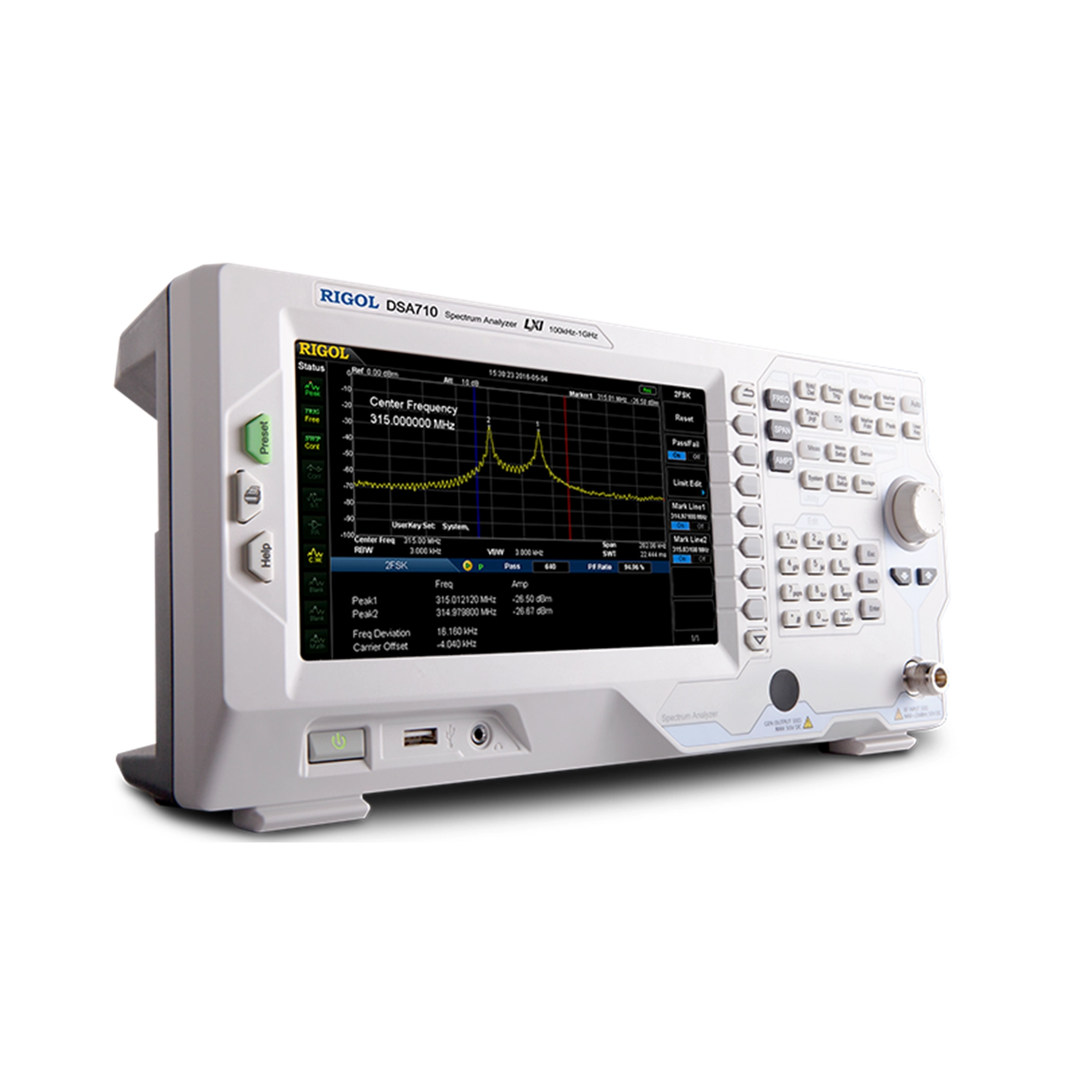

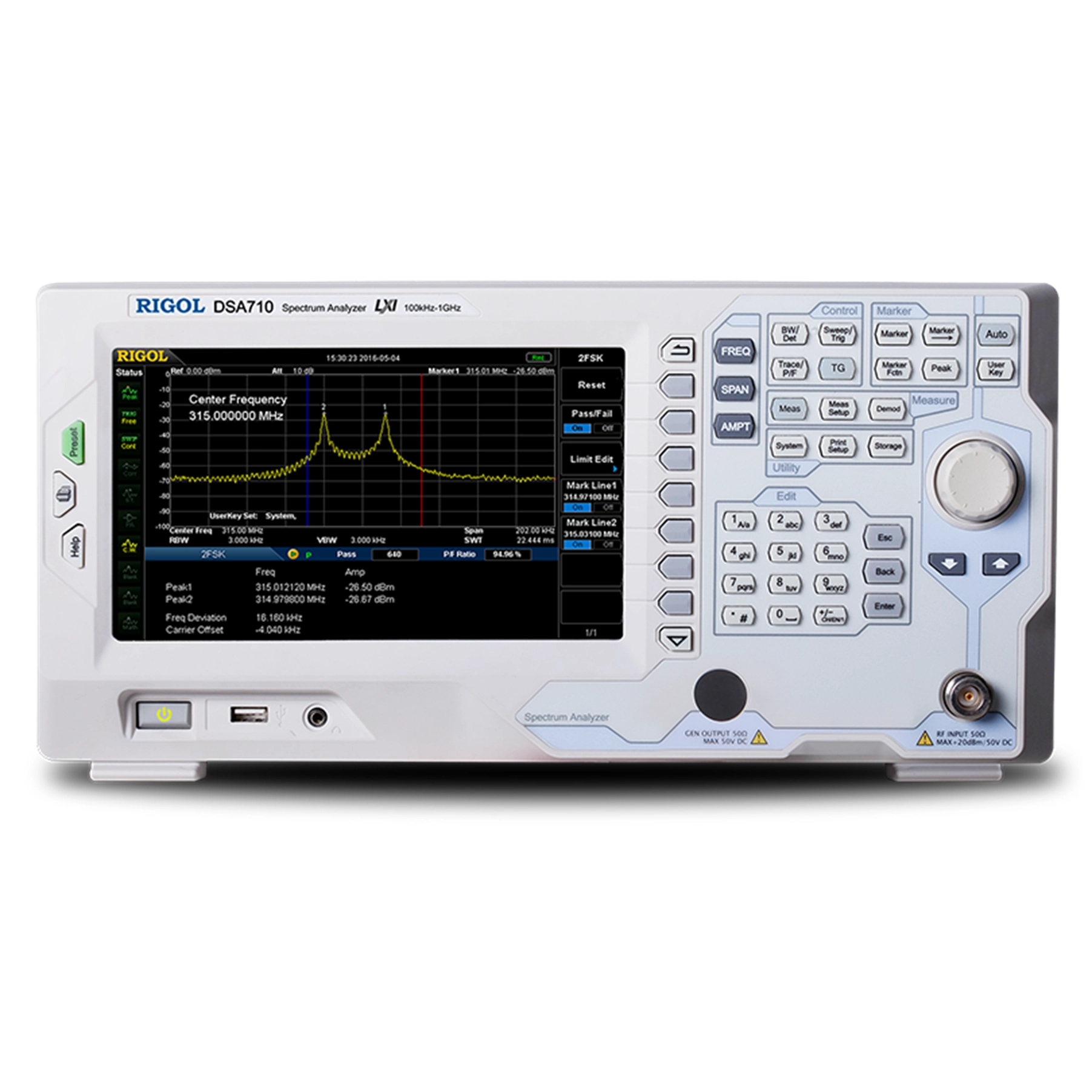

빠른 캡처를 통한 ASK/FSK 신호 캡처
ASK/FSK 변조는 일반적으로 차량 리모컨 키, TPMS 타이어 공기압 모듈 및 소형 무선 모듈에 사용됩니다. DSA700은 SSC-DSA 기능 확장을 통해 ASK/FSK 신호 캡처를 수행할 수 있으며, 중앙 주파수, 전원 및 오프셋과 같은 파라미터를 직접 얻을 수 있는 2FSK 테스트 기능이 내장되어 있습니다.
