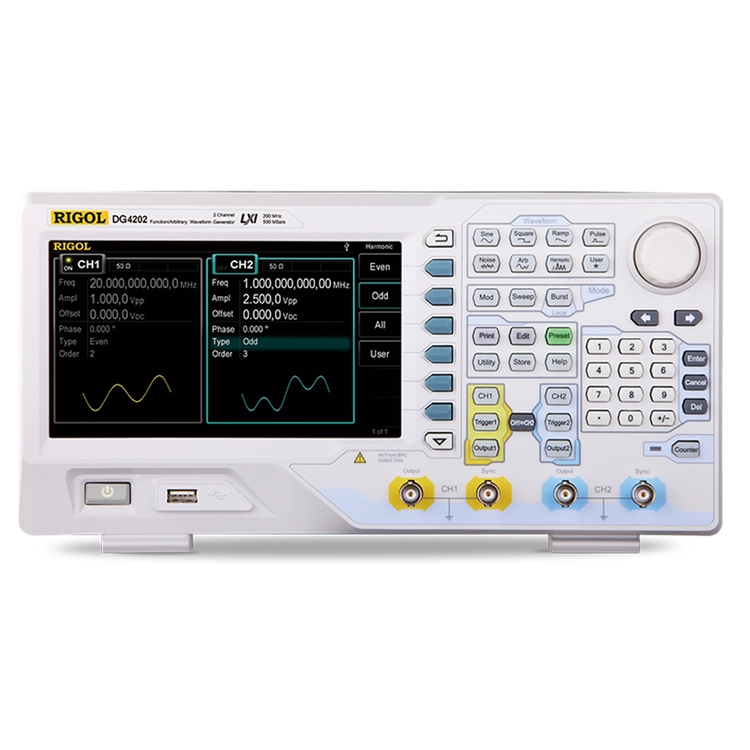

RIGOL DG4000 임의 파형 · 함수 발생기 시리즈
가격문의(상세정보 참조)
DG4000 시리즈 다기능 신호 발생기는 함수 발생기, 임의 파형 발생기, 펄스 발생기, 고조파 발생기, 아날로그 · 디지털 변조기, 주파수 미터 등의 기능을 갖추고 있으며, 이 시리즈의 모든 모델에는 기능 및 채널 간 위상 조정이 가능한 두 개의 채널이 있습니다.
상품
원산지 CHINA
제조사 RIGOL TECHNOLOGIES CO., LTD.
브랜드 RIGOL
배송
택배 · 기본 무료
클릭 하시면 이동합니다.
리골 ・ RIGOL
DG4000
임의 파형 · 함수 발생기 시리즈 – Arbitrary Waveform · Function Series
• DG4000 Series
DG4062
DG4102 ・ DG4162
DG4202
임의 파형 발생기 임의 함수 발생기 1CH 1-CH 1CHANNEL 2CH 2-CH 2CHANNEL 60MHz 100MHz 160MHz 200MHz 60㎒ 100㎒ 160㎒ 200㎒
주요 특징
- 출력 주파수(최대) : 200 MHz
- 샘플링율 : 500 MSa/s
- 고속 신호에서 정밀한 분해능과 상세정보를 제공합니다.
- 출력 채널 : 2
- 임의 파형 메모리(최대) : 16 Mpts
- 분해능 : 14 bits
- 7 인치 WVGA 대형 디스플레이
- 선명하고 다양한 정보를 보여주는 초대형 디스플레이로 어떤 신호가 생성될지 항상 알고 있어야 합니다.
- 최대 130 개의 내장 파형
- 사전정의 된 신호를 처음부터 새로 만들지 않고도 빠르고 쉽게 액세스 가능
- 고조파 파형 생성
- 복수의 주파수 성분을 가진 파형을 쉽게 만듭니다.함수발생기로 로드 하기 위하여 PC소프트웨어 환경에서 파형을 조합하는 대신에 복수의 고조파 및 출력 레벨 주파수등으로 파형을 만듭니다.
소개
| 모델 | DG4062 | DG4102 | DG4162 | DG4202 | |
|---|---|---|---|---|---|
| 출력주파수 | 사인파 | 60 MHz | 100 MHz | 160 MHz | 200 MHz |
| 구형파 | 25 MHz | 40 MHz | 50 MHz | 60 MHz | |
| 채널 | 2 채널 | 2 채널 | 2 채널 | 2 채널 | |
| 임의파형 길이 | 16 Kpts | 16 Kpts | 16 Kpts | 16 Kpts | |
설명
7 인치 대형 디스플레이
채널 파라미터, 파형 모양, 출력 구성이 크게 표시되므로 사용자는 현재의 출력 상태를 명확하게 확인할 수 있습니다
채널 사이의 정확한 위상 조정이 가능한 동등한 성능의 2 개의 출력 채널
기본 파형, 임의 파형 변조 파형, 펄스 파형 및 기타 파형 출력을 포함한 2 개의 출력 채널의 성능은 동등합니다. 채널 간 파형 또는 설정을 복사 할 수 있고 주파수 / 진폭 / 위상 커플 링도 할 수 있습니다. 채널 간의 위상은 정확하게 조정할 수 있습니다.
150 종의 내장 파형
150 종의 내장 파형은 공통, 엔지니어링, 변조, 생체 전기, 의료, 표준, 수학, 삼각 함수 등에 따라 분류되어 있습니다.지정된 임의의 파형을 빠르게 호출하기 위해 패널에 특별한 사용자 키가 준비되어 있습니다.
풍부한 아날로그 / 디지털 변조 기능
AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, PWM, OSK의 변조가 가능합니다. 변조 소스는 내부와 외부에서 선택할 수 있습니다.
멀티 스위프 모드
DG4000은 주파수 대역폭 120MHz의 화이트 잡음를 생성 할 수 있습니다. 또한 잡음의 중첩 기능도 있어서 기본 출력 신호에서 가우스 잡음의 중첩을 지원합니다. 기기의 잡음 성능을 테스트하는 데 사용할 수 있습니다. 버스트 모드 기능은 N 사이클, 무한, 게이트의 3 가지 동작이 가능합니다.
잡음 발생기 및 Burst 모드
DG4000은 주파수 대역폭 120MHz의 화이트 잡음를 생성 할 수 있습니다. 또한 잡음의 중첩 기능도 있어서 기본 출력 신호에서 가우스 잡음의 중첩을 지원합니다. 기기의 잡음 성능을 테스트하는 데 사용할 수 있습니다. 버스트 모드 기능은 N 사이클, 무한, 게이트의 3 가지 동작이 가능합니다.
최대 16체배의 고조파
지정된 주파수, 진폭 및 위상의 출력 고조파는 일반적으로 고조파 감지 장비 또는 고조파 필터 장비의 테스트에 사용됩니다.
고분해능 주파수 카운터
외부 입력 신호의 주파수,주기, 듀티 사이클, 포지티브 펄스 폭, 네거티브 펄스 폭을 측정 할 수있는 7 디지트 주파수 카운터 기능, 측정 결과를 통계 할 수 있습니다. 주파수 카운터는 2 채널 출력과 동시에 동작 할 수 있습니다.
