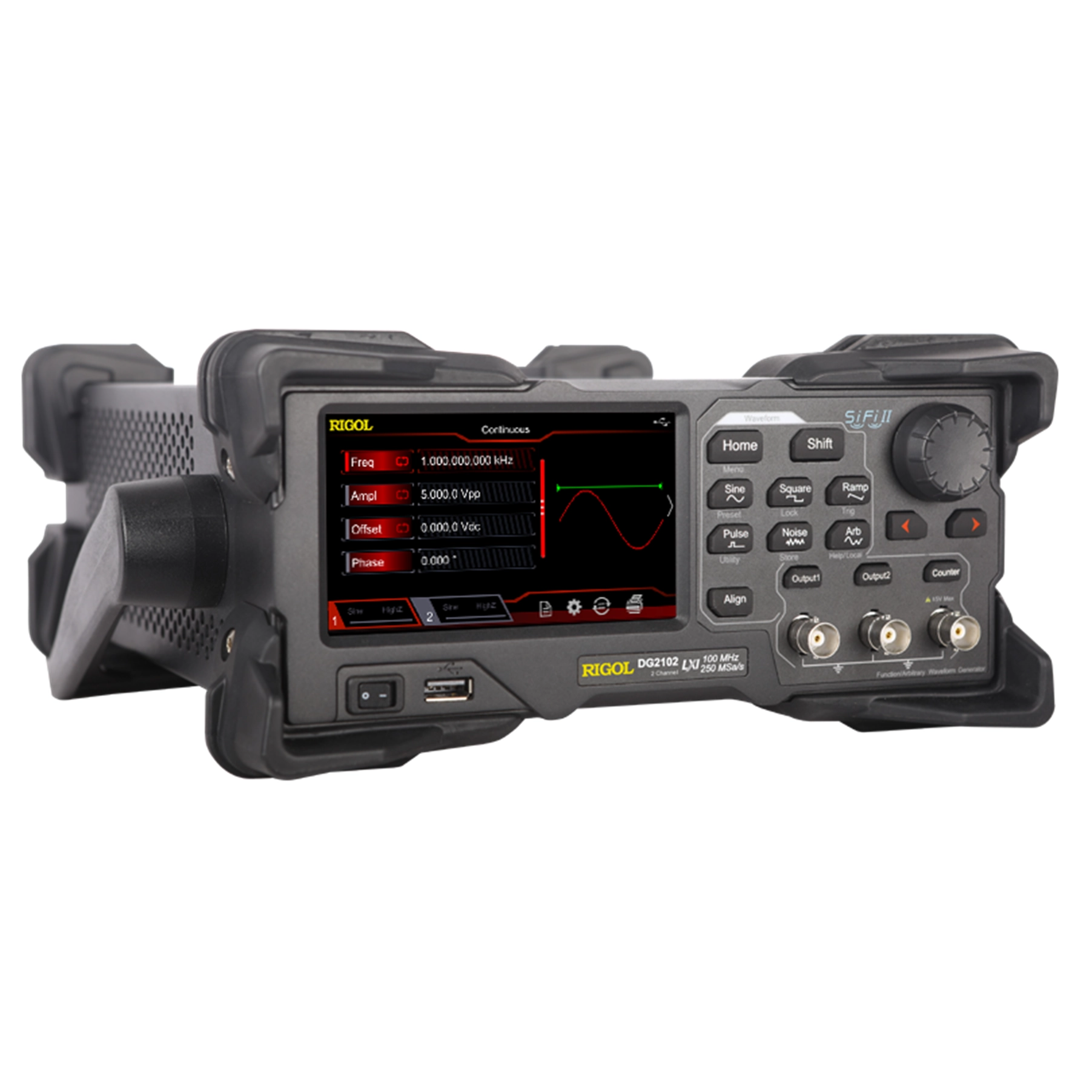

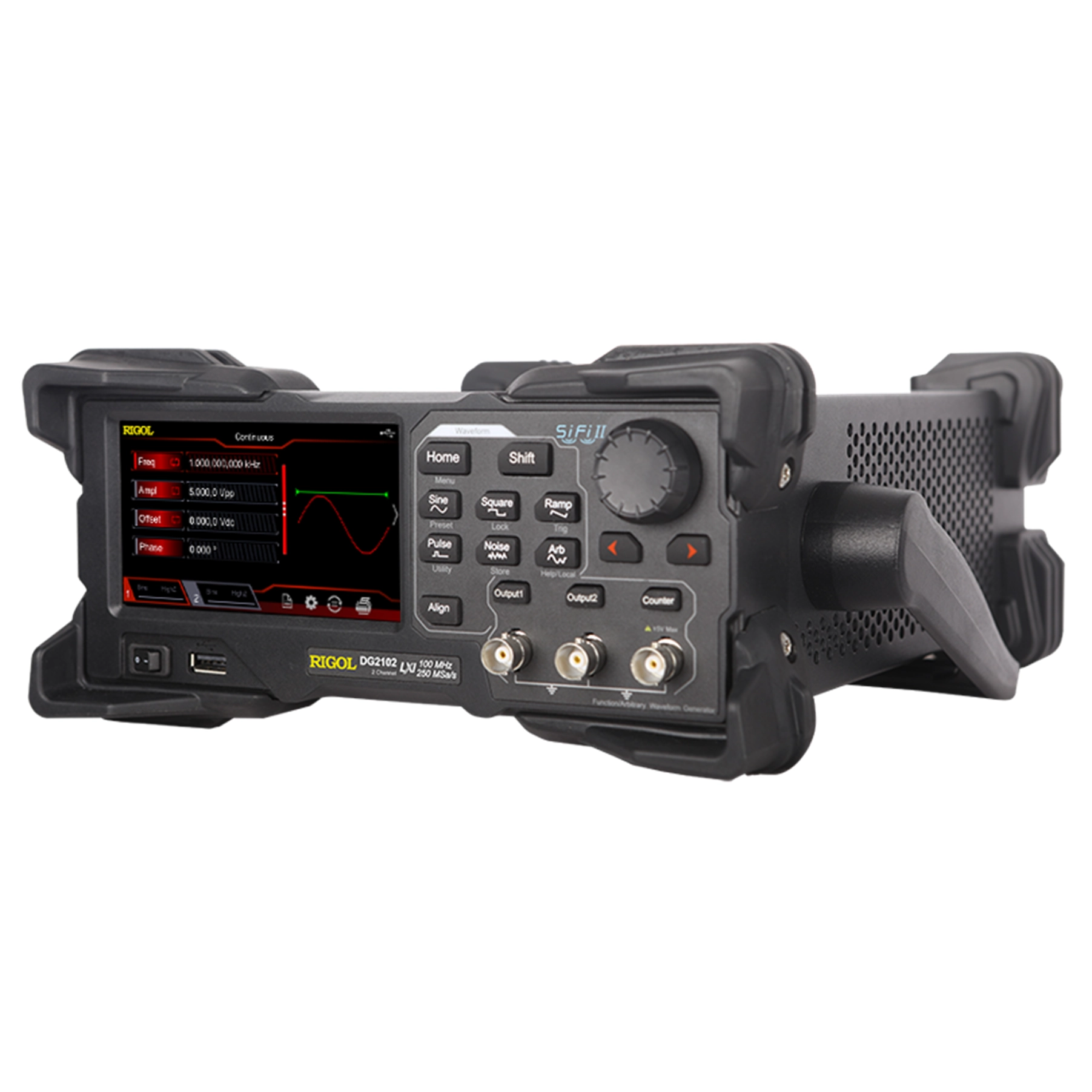

리골 ・ RIGOL
DG2000
임의 파형 · 함수 발생기 시리즈 – Arbitrary Waveform · Function Generator Series
• DG2000 Series
DG2052 ・ DG2072 ・ DG2102
임의 파형 발생기 임의 함수 발생기 1CH 1-CH 1CHANNEL 2CH 2-CH 2CHANNEL 5MHz 10MHz 25MHz 35MHz 5㎒ 10㎒ 25㎒ 35㎒ SIFI SI-FI SI·FI 사이파이 사이-파이 사이·파이 시피 시-피 시·피 SIFI2 SIFI-2 SIFI·2 SI-FI2 SI-FI-2 SI-FI·2 SI·FI2 SI·FI-2 SI·FI·2 사이파이2 사이파이-2 사이파이·2 사이-파이2 사이-파이-2 사이-파이·2 사이·파이2 사이·파이-2 사이·파이·2 시피2 시피-2 시피·2 시-피2 시-피-2 시-피·2 시·피2 시·피-2 시·피·2 SIFIII SIFI-II SIFI·II SI-FIII SI-FI-II SI-FI·II SI·FIII SI·FI-II SI·FI·II 사이파이II 사이파이-II 사이파이·II 사이-파이II 사이-파이-II 사이-파이·II 사이·파이II 사이·파이-II 사이·파이·II 시피II 시피-II 시피·II 시-피II 시-피-II 시-피·II 시·피II 시·피-II 시·피·II SIFⅡI SIFI-Ⅱ SIFI·Ⅱ SI-FⅡI SI-FI-Ⅱ SI-FI·Ⅱ SI·FⅡI SI·FI-Ⅱ SI·FI·Ⅱ 사이파이Ⅱ 사이파이-Ⅱ 사이파이·Ⅱ 사이-파이Ⅱ 사이-파이-Ⅱ 사이-파이·Ⅱ 사이·파이Ⅱ 사이·파이-Ⅱ 사이·파이·Ⅱ 시피Ⅱ 시피-Ⅱ 시피·Ⅱ 시-피Ⅱ 시-피-Ⅱ 시-피·Ⅱ 시·피Ⅱ 시·피-Ⅱ 시·피·Ⅱ
주요 특징
- 출력 주파수(최대) : 100 MHz
- 샘플링율 : 250 MSa/s
- 출력 채널 : 2
- 임의 파형 메모리(최대) : 16 Mpts
- 신호 품질을 유지하면서 더 긴 신호 생성
- 분해능 : 16 bits
- 향상된 신호 충실도
- 터치화면 설계
- 간편한 구성 및 동작
- SiFi II 기술
- 파형에서 광대역 콘텐츠를 사용자가 완벽하게 정의
- Arb 시퀀싱
- 보다 고급 애플리케이션을 위해 신호를 빠르고 쉽게 결합 이미지와 텍스트 확장
소개
| 모델 | DG2052 | DG2072 | DG2102 | |
|---|---|---|---|---|
| 출력주파수 | 사인파 | 50 MHz | 70 MHz | 100 MHz |
| 구형파 | 15 MHz | 20 MHz | 25 MHz | |
| 채널 | 2 채널 | 2 채널 | 2 채널 | |
| 임의파형 길이 | 16 Mpts | 16 Mpts | 16 Mpts | |
설명

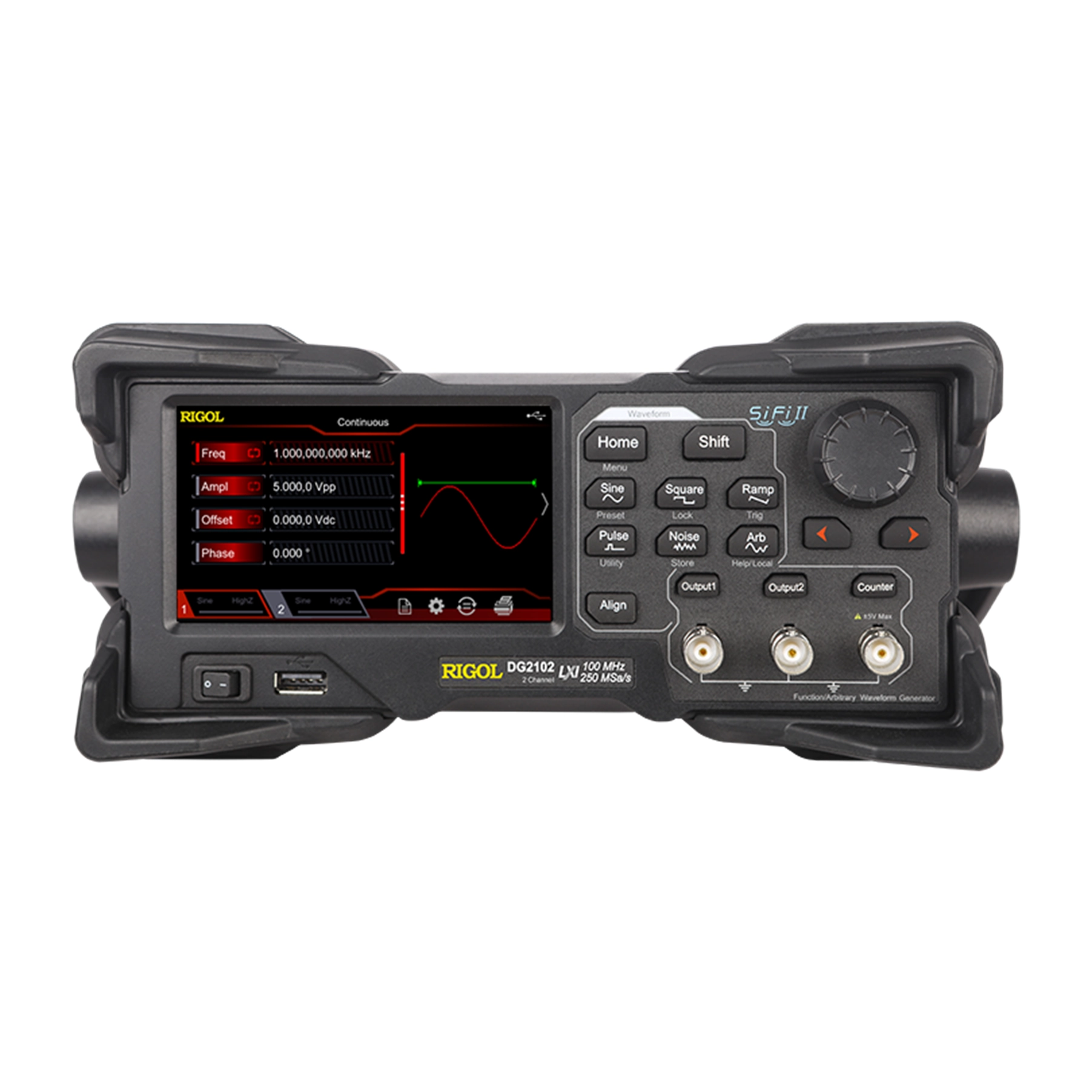

4.3인치 터치 화면
클릭과 슬라이드의 조합에 의한 터치 스크린 인터페이스와 다기능 노브로 쉽게 파형의 설정을 조작 할 수 있습니다. 채널 전환, 채널 설정, 표준 파형이나 임의 파형의 로드가 쉬워집니다.
16비트 분해능
DG2000 시리즈 파형 발생기는 출력 해상도를 16 비트로 확장했습니다. 기존의 14 비트 파형 발생기의 4 배의 해상도 DG2000은 어떤 파형에서도 충실도를 개선하고 신뢰성 높은 출력을 합니다.
SiFi II 테크놀로지
터치 조작으로 복잡한 신호 시퀀스를 만들고 결합해서 이상 신호를 시뮬레이션 할 수 있습니다. 듀얼 톤, 임의 파형, 잡음를 포함한 다양한 파형 유형을 결합하여 광범위한 테스트 신호가 시뮬레이션 됩니다. DG2000는 RS232 시퀀스와 PRBS (의사 랜덤 비트 시퀀스)를 생성하는 기능도 있어, 고급 응용 프로그램의 테스트 시퀀스에서 사용할 수 있습니다.
다양한 신호 출력
터치 조작으로 복잡한 신호 시퀀스를 만들고 결합해서 이상 신호를 시뮬레이션 할 수 있습니다. 듀얼 톤, 임의 파형, 잡음를 포함한 다양한 파형 유형을 결합하여 광범위한 테스트 신호가 시뮬레이션 됩니다. DG2000는 RS232 시퀀스와 PRBS (의사 랜덤 비트 시퀀스)를 생성하는 기능도 있어, 고급 응용 프로그램의 테스트 시퀀스에서 사용할 수 있습니다.
고조파 발생기
8 회 고조파 발생 기능이 내장되어 있으며, 차수, 진폭, 위상을 설정하여 고조파를 출력합니다. 고조파 검출 장치 및 고조파 필터 장비 테스트에 사용됩니다.
지터 200ps 이하
DG2000 시리즈 임의 파형 · 함수 발생기는 RIGOL가 개발 한 SIFI 기술을 탑재하고 있습니다. 포인트마다 임의의 파형을 생성하고 왜곡 없이 신호를 출력할 수 있습니다. 샘플링 속도는 기존 DDS 신호 발생기와 비교하여 정확하게 조정 가능하고, 200ps의 낮은 출력 신호 지터를 실현하고 있습니다.
임의 파형 시퀀스
터치 조작으로 복잡한 신호 시퀀스를 만들고 결합하고 이상 신호를 시뮬레이션 할 수 있습니다. 이중 톤 임의 파형 잡음을 포함한 다양한 파형 유형을 결합하여 광범위한 테스트 신호를 시뮬레이션 할 수 있습니다.
