클릭 하시면 이동합니다.
리골 ・ RIGOL

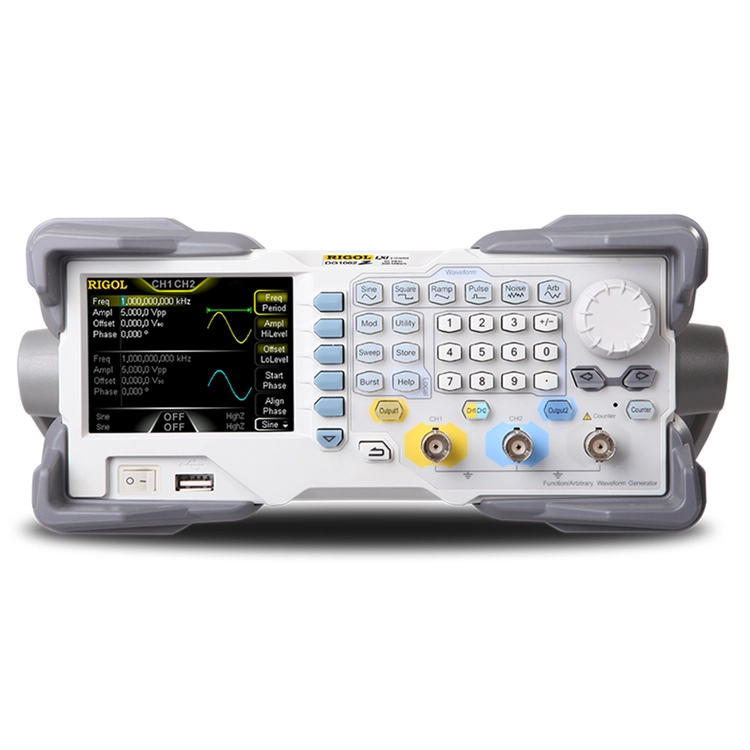

DG1000Z
임의 파형 · 함수 발생기 시리즈 – Arbitrary Waveform · Function Generator Series
• DG1000Z Series
DG1022Z ・ DG1032Z ・ DG1062Z
임의 파형 발생기 임의 함수 발생기 1CH 1-CH 1CHANNEL 2CH 2-CH 2CHANNEL 5MHz 10MHz 25MHz 35MHz 5㎒ 10㎒ 25㎒ 35㎒ SIFI SI-FI SI·FI 사이파이 사이-파이 사이·파이 시피 시-피 시·피 SIFI2 SIFI-2 SIFI·2 SI-FI2 SI-FI-2 SI-FI·2 SI·FI2 SI·FI-2 SI·FI·2 사이파이2 사이파이-2 사이파이·2 사이-파이2 사이-파이-2 사이-파이·2 사이·파이2 사이·파이-2 사이·파이·2 시피2 시피-2 시피·2 시-피2 시-피-2 시-피·2 시·피2 시·피-2 시·피·2 SIFIII SIFI-II SIFI·II SI-FIII SI-FI-II SI-FI·II SI·FIII SI·FI-II SI·FI·II 사이파이II 사이파이-II 사이파이·II 사이-파이II 사이-파이-II 사이-파이·II 사이·파이II 사이·파이-II 사이·파이·II 시피II 시피-II 시피·II 시-피II 시-피-II 시-피·II 시·피II 시·피-II 시·피·II SIFⅡI SIFI-Ⅱ SIFI·Ⅱ SI-FⅡI SI-FI-Ⅱ SI-FI·Ⅱ SI·FⅡI SI·FI-Ⅱ SI·FI·Ⅱ 사이파이Ⅱ 사이파이-Ⅱ 사이파이·Ⅱ 사이-파이Ⅱ 사이-파이-Ⅱ 사이-파이·Ⅱ 사이·파이Ⅱ 사이·파이-Ⅱ 사이·파이·Ⅱ 시피Ⅱ 시피-Ⅱ 시피·Ⅱ 시-피Ⅱ 시-피-Ⅱ 시-피·Ⅱ 시·피Ⅱ 시·피-Ⅱ 시·피·Ⅱ
주요 특징
- 출력 주파수(최대) : 60 MHz
- 샘플링율 : 200 MSa/s
- 출력 채널 : 2
- 임의 파형 메모리(최대) : 16 Mpts
- 분해능 : 14 bits
소개
| 모델 | DG1022Z | DG1032Z | DG1062Z | |
|---|---|---|---|---|
| 출력주파수 | 사인파 | 25 MHz | 30 MHz | 60 MHz |
| 구형파 | 25 MHz | 25 MHz | 25 MHz | |
| 채널 | 2 채널 | 2 채널 | 2 채널 | |
| 임의파형 길이 | 2 Mpts | 8 Mpts | 8 Mpts | |
설명
SiFi II 테크놀로지
RIGOL의 혁신적인 SiFi 기술은 모든 포인트마다 파형, 왜곡되지 않은 복원 신호, 정확하고 조정 가능한 샘플링 속도를 생성하고 기존 DDS 신호 소스에서 생성 된 신호 지터를 줄이며 지터는 200ps까지 낮을 수 있습니다.
160 종의 내장 파형
DG1000Z은 160 종의 일반적인 정의 파형을 내장하고 전면 패널에서 선택할 수 있습니다.
스위프 기능과 Burst 모드
낮은 주파수에서 높은 주파수 또는 높은 주파수에서 낮은 주파수로 스위프 출력을 지원합니다. 스위프 유형은 선형, 로그 및 스텝의 3 가지가 있습니다. "mark"주파수를 설정 할 수 있습니다. 버스트 기능은 N 사이클, 무한, 게이트의 3 가지 동작이 가능합니다.
풍부한 아날로그 / 디지털 변조 기능
AM, FM, PM, ASK, FSK, PSK, PWM 변조가 가능합니다. 변조 소스는 내부와 외부에서 선택할 수 있습니다.
고조파 발생기
8차 고조파 발생 기능이 내장되어 있으며, 차수, 진폭, 위상을 설정하여 고조파를 출력합니다. 일반적으로 고조파 감지 장비 또는 고조파 필터 장비의 테스트에 사용됩니다.
파형 중첩 및 채널 트랙킹
지정된 주파수 및 백분율 진폭 파형을 기본 파형에 중첩 출력 할 수 있습니다. 채널 추적 기능이 켜져있는 경우 두 채널의 모든 매개 변수를 동시에 사용자의 설정에 따라 갱신 할 수 있습니다
7 디지트수 주파수 카운터
외부 입력 신호의 주파수,주기, 듀티 사이클, 포지티브 펄스 폭, 네거티브 펄스 폭을 측정 할 수있는 7 디지트 주파수 카운터 기능, 측정 결과를 통계 할 수 있습니다. 주파수 카운터는 2 채널 출력과 동시에 동작 할 수 있습니다.
