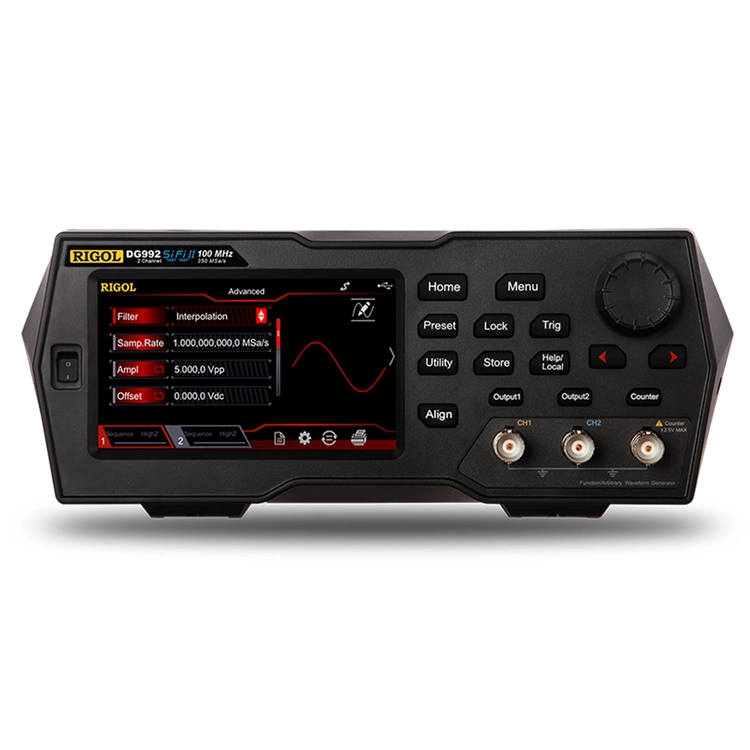

RIGOL DG900 임의 파형 · 함수 발생기 시리즈
가격문의(상세정보 참조)
DG900 시리즈 임의 파형·함수 발생기는 함수 발생기, 임의 파형 발생기, 잡음 발생기, 펄스 발생기, 코드 생성기, 고조파 발생기, 아날로그·디지털 변조기, 주파수 카운터 등의 다기능 신호 발생기입니다. 새로운 외관과 사용자 친화적인 인터페이스 디자인으로 친숙한 사용자 경험을 제공합니다.
상품
원산지 CHINA
제조사 RIGOL TECHNOLOGIES CO., LTD.
브랜드 RIGOL
배송
택배 · 기본 무료
클릭 하시면 이동합니다.
리골 ・ RIGOL
DG900
임의 파형 · 함수 발생기 시리즈 – Arbitrary Waveform · Function Generator Series
• DG900 Series
DG952 ・ DG972 ・ DG992
임의 파형 발생기 임의 함수 발생기 1CH 1-CH 1CHANNEL 2CH 2-CH 2CHANNEL 5MHz 10MHz 25MHz 35MHz 5㎒ 10㎒ 25㎒ 35㎒ SIFI SI-FI SI·FI 사이파이 사이-파이 사이·파이 시피 시-피 시·피 SIFI2 SIFI-2 SIFI·2 SI-FI2 SI-FI-2 SI-FI·2 SI·FI2 SI·FI-2 SI·FI·2 사이파이2 사이파이-2 사이파이·2 사이-파이2 사이-파이-2 사이-파이·2 사이·파이2 사이·파이-2 사이·파이·2 시피2 시피-2 시피·2 시-피2 시-피-2 시-피·2 시·피2 시·피-2 시·피·2 SIFIII SIFI-II SIFI·II SI-FIII SI-FI-II SI-FI·II SI·FIII SI·FI-II SI·FI·II 사이파이II 사이파이-II 사이파이·II 사이-파이II 사이-파이-II 사이-파이·II 사이·파이II 사이·파이-II 사이·파이·II 시피II 시피-II 시피·II 시-피II 시-피-II 시-피·II 시·피II 시·피-II 시·피·II SIFⅡI SIFI-Ⅱ SIFI·Ⅱ SI-FⅡI SI-FI-Ⅱ SI-FI·Ⅱ SI·FⅡI SI·FI-Ⅱ SI·FI·Ⅱ 사이파이Ⅱ 사이파이-Ⅱ 사이파이·Ⅱ 사이-파이Ⅱ 사이-파이-Ⅱ 사이-파이·Ⅱ 사이·파이Ⅱ 사이·파이-Ⅱ 사이·파이·Ⅱ 시피Ⅱ 시피-Ⅱ 시피·Ⅱ 시-피Ⅱ 시-피-Ⅱ 시-피·Ⅱ 시·피Ⅱ 시·피-Ⅱ 시·피·Ⅱ
주요 특징
- 출력 주파수(최대) : 100 MHz
- 샘플링율 : 250 MSa/s
- 출력 채널 : 2
- 임의 파형 메모리(최대) : 16 Mpts
- 분해능 : 16 bits
- 향상된 신호 충실도
- 터치화면 설계 – 간편한 구성 및 동작
- SiFi II 기술 – 파형에서 광대역 콘텐츠를 사용자가 완벽하게 정의
- Arb 시퀀싱 – 보다 고급 애플리케이션을 위해 신호를 빠르고 쉽게 결합
- 깊은 메모리의 임의파형 – 신호 품질을 유지하면서 더 긴 신호 생성
소개
| Model | Output Frequency- SINE | Output Frequency- Square |
|---|---|---|
| DG952 | 50 MHz | 15 MHz |
| DG972 | 70 MHz | 20 MHz |
| DG992 | 100 MHz | 25 MHz |
| Model | Arbitrary Waveform Length | Sample Rate | Channels |
|---|---|---|---|
| DG952 | 16 M | 250 MSa/s | 2 channels |
| DG972 | 16 M | 250 MSa/s | 2 channels |
| DG992 | 16 M | 250 MSa/s | 2 channels |
설명
4.3인치 터치 화면
클릭과 슬라이드의 조합에 의한 터치 스크린 인터페이스와 다기능 노브로 쉽게 파형의 설정을 조작 할 수 있습니다. 채널 전환, 채널 설정, 표준 파형이나 임의 파형의 로드가 쉬워집니다.
16비트 분해능
DG900 시리즈 파형 발생기는 출력 해상도를 16 비트로 확장했습니다. 기존의 14 비트 파형 발생기의 4 배의 해상도 DG900은 어떤 파형에서도 충실도를 개선하고 신뢰성 높은 출력을 합니다.
지터 200ps 이하
DG900 시리즈 임의 파형 / 함수 발생기는 RIGOL가 개발 한 SIFI II 기술을 탑재하고 있습니다. 포인트마다 모든 파형를 생성하고 왜곡없이 신호를 출력 할 수 있습니다. 샘플링 속도는 기존 DDS 신호 발생기와 비교하여 정확하게 조정, 200ps의 낮은 출력 신호 지터를 실현하고 있습니다.
SiFi II 테크놀로지
SiFi Ⅱ 테크놀로지는 스텝, 평활화, 보간등의 필터링 옵션으로 유연하게 신호를 생성 할 수 있습니다. 이러한 유연한 재생 옵션을 조합하거나 보간 모드 에지 시간을 사용하여 신호의 광대역 부의 스펙트럼 모양을 사용자 정의 할 수 있습니다.
다양한 신호 출력
터치 조작으로 복잡한 신호 시퀀스를 만들고 결합해서 이상 신호를 시뮬레이션 할 수 있습니다. 듀얼 톤, 임의 파형, 잡음를 포함한 다양한 파형 유형을 결합하여 광범위한 테스트 신호가 시뮬레이션됩니다. DG900는 RS232 시퀀스와 PRBS (의사 랜덤 비트 시퀀스)를 생성하는 기능도있어, 고급 응용 프로그램의 테스트 시퀀스에서 사용할 수 있습니다.
팬이 없는 설계
팬이 없는 디자인、잡음로 인한 간섭 동작이 없음
고조파 발생기
8차 고조파 발생 기능이 내장되어 있으며, 차수, 진폭, 위상을 설정하여 고조파를 출력합니다. 고조파 검출 장치 및 고조파 필터 장비 테스트에 사용됩니다.
임의 파형 시퀀스
터치 조작으로 복잡한 신호 시퀀스를 만들고 결합하고 이상 신호를 시뮬레이션 할 수 있습니다. 이중 톤 임의 파형 잡음를 포함한 다양한 파형 유형을 결합하여 광범위한 테스트 신호를 시뮬레이션 할 수 있습니다.
