리골 ・ RIGOL
DG800
임의 파형·함수 발생기 시리즈 – Arbitrary Waveform · Function Generator Series
• DG800 Series
DG811 ・ DG812
DG821 ・ DG822
DG831 ・ DG832
임의 파형 발생기 임의 함수 발생기 1CH 1-CH 1CHANNEL 2CH 2-CH 2CHANNEL 5MHz 10MHz 25MHz 35MHz 5㎒ 10㎒ 25㎒ 35㎒ SIFI SI-FI SI·FI 사이파이 사이-파이 사이·파이 시피 시-피 시·피 SIFI2 SIFI-2 SIFI·2 SI-FI2 SI-FI-2 SI-FI·2 SI·FI2 SI·FI-2 SI·FI·2 사이파이2 사이파이-2 사이파이·2 사이-파이2 사이-파이-2 사이-파이·2 사이·파이2 사이·파이-2 사이·파이·2 시피2 시피-2 시피·2 시-피2 시-피-2 시-피·2 시·피2 시·피-2 시·피·2 SIFIII SIFI-II SIFI·II SI-FIII SI-FI-II SI-FI·II SI·FIII SI·FI-II SI·FI·II 사이파이II 사이파이-II 사이파이·II 사이-파이II 사이-파이-II 사이-파이·II 사이·파이II 사이·파이-II 사이·파이·II 시피II 시피-II 시피·II 시-피II 시-피-II 시-피·II 시·피II 시·피-II 시·피·II SIFⅡI SIFI-Ⅱ SIFI·Ⅱ SI-FⅡI SI-FI-Ⅱ SI-FI·Ⅱ SI·FⅡI SI·FI-Ⅱ SI·FI·Ⅱ 사이파이Ⅱ 사이파이-Ⅱ 사이파이·Ⅱ 사이-파이Ⅱ 사이-파이-Ⅱ 사이-파이·Ⅱ 사이·파이Ⅱ 사이·파이-Ⅱ 사이·파이·Ⅱ 시피Ⅱ 시피-Ⅱ 시피·Ⅱ 시-피Ⅱ 시-피-Ⅱ 시-피·Ⅱ 시·피Ⅱ 시·피-Ⅱ 시·피·Ⅱ
주요 특징
- 출력 주파수(최대) : 35 MHz
- 샘플링율 : 125 MSa/s
- 출력 채널 : 1·2
- 임의 파형 메모리(최대) : 8 Mpts
- 분해능 : 16 bits
- 향상된 신호 충실도
- 터치화면 설계 – 간편한 구성 및 동작
- SiFi II 기술 – 파형에서 광대역 콘텐츠를 사용자가 완벽하게 정의
- Arb 시퀀싱 – 보다 고급 애플리케이션을 위해 신호를 빠르고 쉽게 결합
- 깊은 메모리의 임의파형 – 신호 품질을 유지하면서 더 긴 신호 생성
소개
| Model | Output Frequency- SINE | Output Frequency- Square | Arbitrary Waveform Length |
|---|---|---|---|
| DG811 | 10 MHz | 5 MHz | 2 Mpts (8 Mpts optional) |
| DG812 | 10 MHz | 5 MHz | 2 Mpts (8 Mpts optional) |
| DG821 | 25 MHz | 10 MHz | 2 Mpts (8 Mpts optional) |
| DG822 | 25 MHz | 10 MHz | 2 Mpts (8 Mpts optional) |
| DG831 | 35 MHz | 10 MHz | 2 Mpts (8 Mpts optional) |
| DG832 | 35 MHz | 10 MHz | 2 Mpts (8 Mpts optional) |
| Model | Sample Rate | Channels |
|---|---|---|
| DG811 | 125 MSa/s | 1 channels |
| DG812 | 125 MSa/s | 2 channels |
| DG821 | 125 MSa/s | 1 channels |
| DG822 | 125 MSa/s | 2 channels |
| DG831 | 125 MSa/s | 1 channels |
| DG832 | 125 MSa/s | 2 channels |
설명

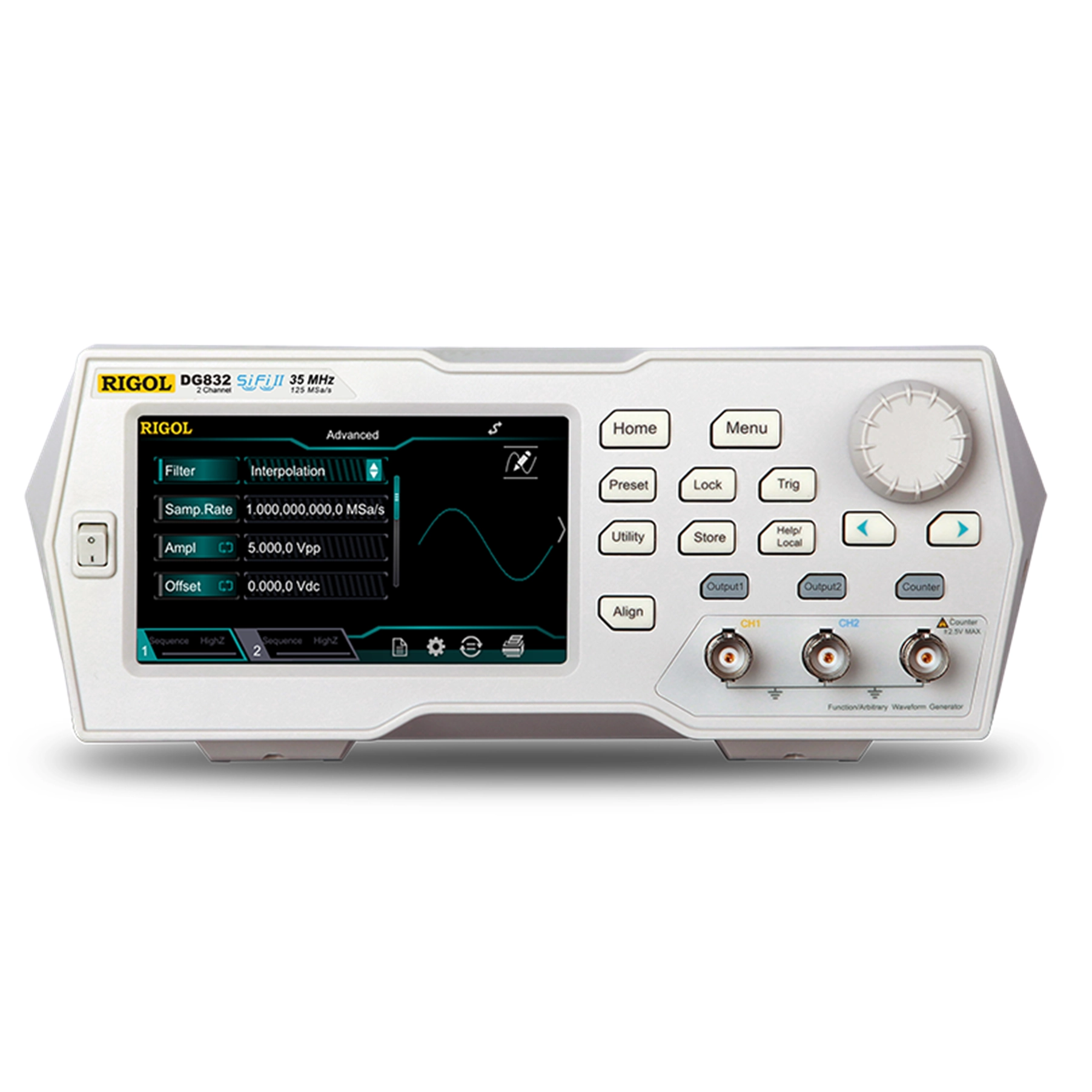

4.3인치 터치 화면
4.3 인치 터치 스크린에 의한 새로운 사용자 인터페이스
16비트 분해능
DG800 시리즈 파형 발생기는 출력 해상도를 16 비트로 확장했습니다. 기존의 14 비트 파형 발생기의 4 배의 해상도 DG800은 어떤 파형에서도 충실도를 개선하고 신뢰성 높은 출력합니다.
지터 200ps 이하
DG800 시리즈 임의 파형 / 함수 발생기는 RIGOL이 개발 한 SIFI II 기술을 탑재하고 있습니다. 포인트마다 모든 파형를 생성하고 왜곡없이 신호를 출력 할 수 있습니다. 샘플링 속도는 기존 DDS 신호 발생기와 비교하여 정확하게 조정, 200ps의 낮은 출력 신호 지터를 실현하고 있습니다.
SiFi II 테크놀로지
SiFi Ⅱ 테크놀로지는 스텝, 평활화, 보간등의 필터링 옵션으로 유연하게 신호를 생성 할 수 있습니다. 이러한 유연한 재생 옵션을 조합하거나 보간 모드 에지 시간을 사용하여 신호의 광대역 부의 스펙트럼 모양을 사용자 정의 할 수 있습니다.
다양한 신호 출력
PRBS (의사 랜덤 비트 시퀀스), RS232, 시퀀스 출력을 지원
파형 가산 및 채널 추적
출력 채널 파형에 임의의 주파수와 진폭 (백분율로 지정)의 파형을 가산하여 출력 할 수 있습니다. 채널 추적 기능이 켜져있는 경우 두 채널의 모든 매개 변수를 동시에 사용자의 설정에 따라 갱신 할 수 있습니다.

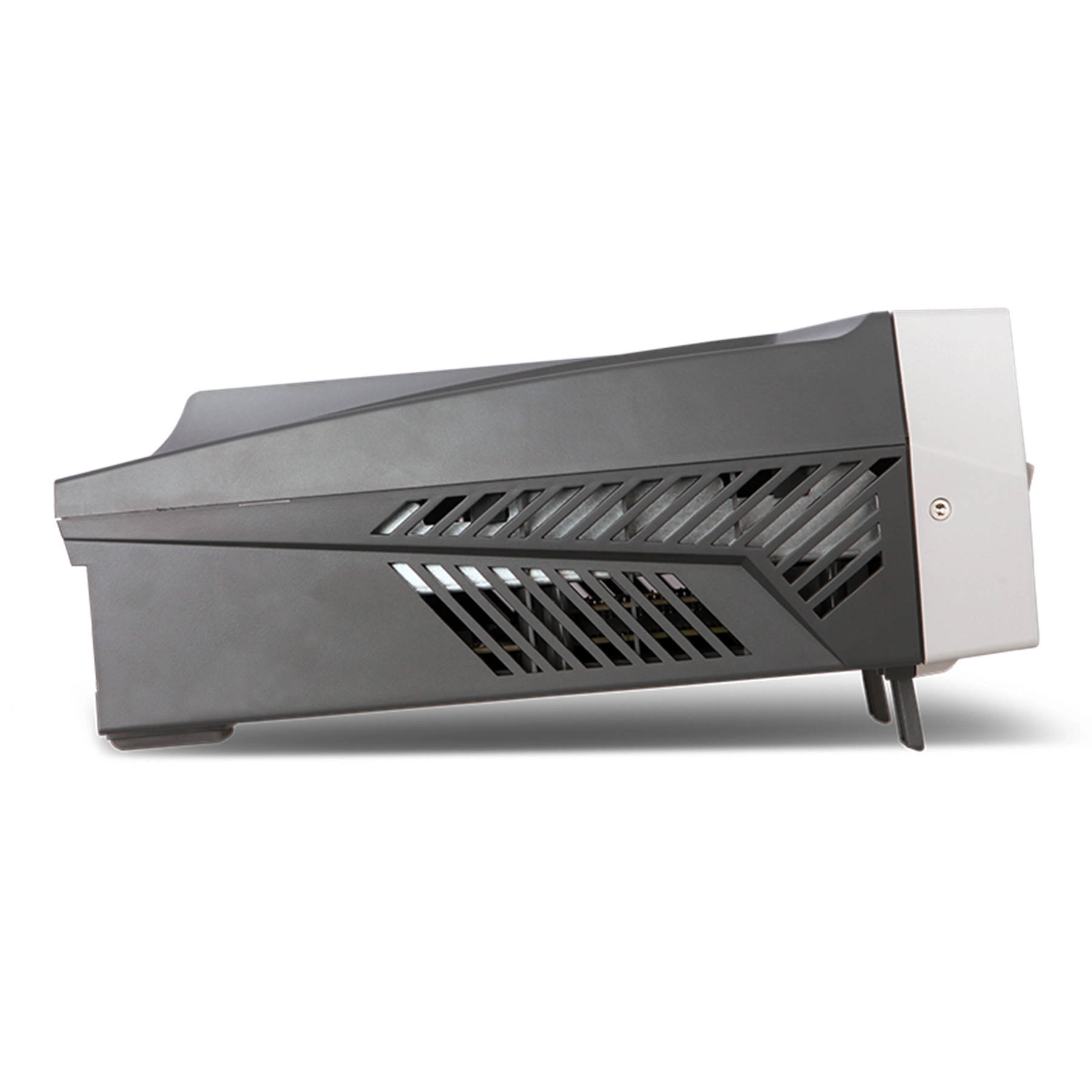

팬이 없는 설계
팬이 없는 디자인、잡음로 인한 간섭 동작이 없음
고조파 발생기
8 회 고조파 발생 기능이 내장되어 있으며, 차수, 진폭, 위상을 설정하여 고조파를 출력합니다. 고조파 검출 장치 및 고조파 필터 장비 테스트에 사용됩니다.
200MHz 주파수 카운터
외부 입력 신호의 주파수,주기, 듀티 사이클, 포지티브 펄스 폭, 네거티브 펄스 폭을 측정 할 수있는 7 자리 주파수 카운터 기능, 측정 결과를 통계 할 수 있습니다. 주파수 카운터는 2 채널 출력과 동시에 동작 가능합니다.
