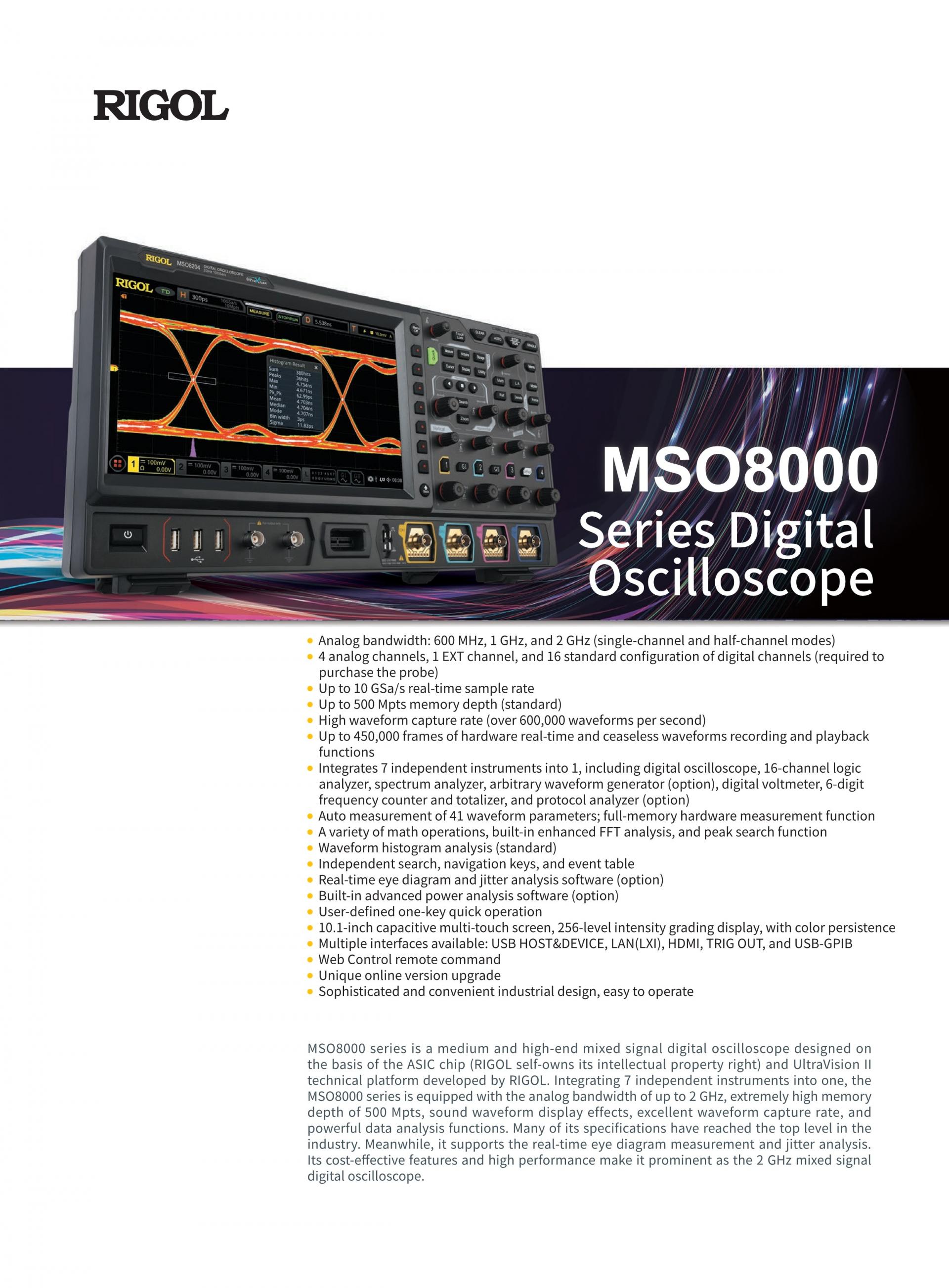

리골 ・ RIGOL
MSO8000
디지털 오실로스코프 시리즈 – Digital Oscilloscope Series
• MSO8000 Series
MSO8064 ・ MSO8104 ・ MSO8204
16CH 16-CH 16CHANNEL 4CH 4-CH 4CHANNEL 600MHz 1GHz 2GHz 600㎒ 1㎓ 2㎓ ULTRAVISION 울트라비전 울트라비젼 울트라비죤 ULTRAVISION2 울트라비전2 울트라비젼2 울트라비죤2 ULTRAVISION-2 울트라비전-2 울트라비젼-2 울트라비죤-2 ULTRAVISIONII 울트라비전II 울트라비젼II 울트라비죤II ULTRAVISIONⅡ 울트라비전Ⅱ 울트라비젼Ⅱ 울트라비죤Ⅱ ULTRAVISION-II 울트라비전-II 울트라비젼-II 울트라비죤-II ULTRAVISION-Ⅱ 울트라비전-Ⅱ 울트라비젼-Ⅱ 울트라비죤-Ⅱ
주요 특징
- 주파수 대역(최대) : 2 GHz
- 샘플링 속도 : 10 GSa/s
- 채널 수(최대) : 4 + 16
- 메모리 용량(최대) : 500 Mpts
- 파형 캡쳐 속도 : 600,000 wfms/s
- 미세 분해능 및 상세 신호
- 높은 샘플링 속도에서 오랜 시간 수집을 통해 복잡한 디지털 스트림에서 파악하기 어려운 문제 찾기
- 트리거 이벤트 사이의 스코프 ‘데드 타임’을 최소화하고 랜덤 및 산발적 인 이벤트에 대한 관측 증대
- 지터 및 실시간 아이다이어그램 분석 – 이전에 너무 비싼 분석 도구를 사용하여 신호 충실도를 평가하던 지터 및 Real-Time Eye 분석에 대하여. MSO8000은 고속 설계에서 눈에 띄지 않은 미묘한 타이밍 문제를 시각화합니다.
- 오늘날 공통 시리얼통신 버스에 대한 프로토콜 분석 – 임베디드 시리얼 버스 설계의 분석 및 디버그 속도 향상을 위한 트리거 및, 디코딩 과 시리얼버스 트래픽 시각화
- 향상된 컬러 FFT – 향상된 컬러 FFT를 사용하여 주파수 영역에서 캡처 및 분석하여 과도 고속 신호 시각화

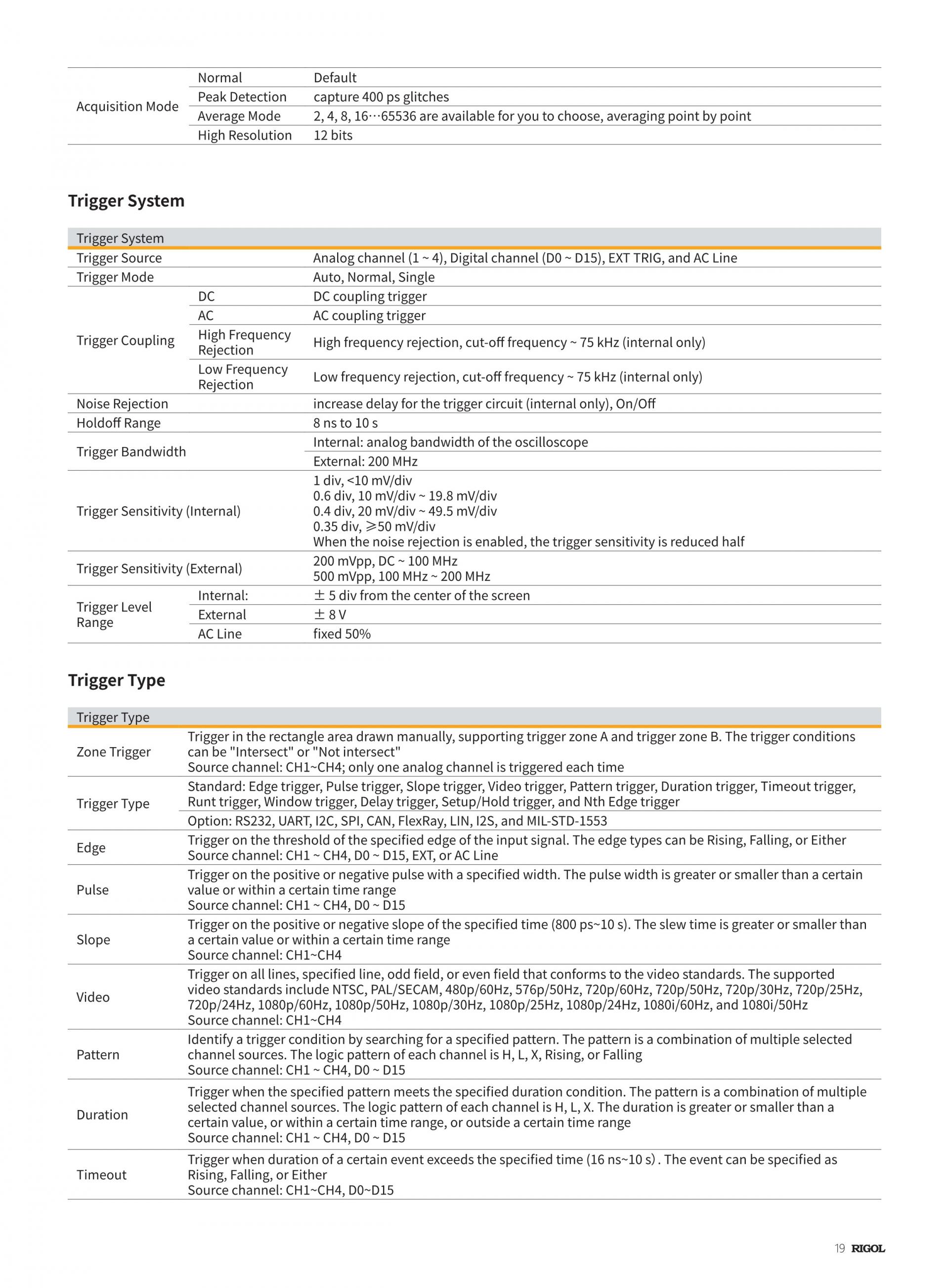

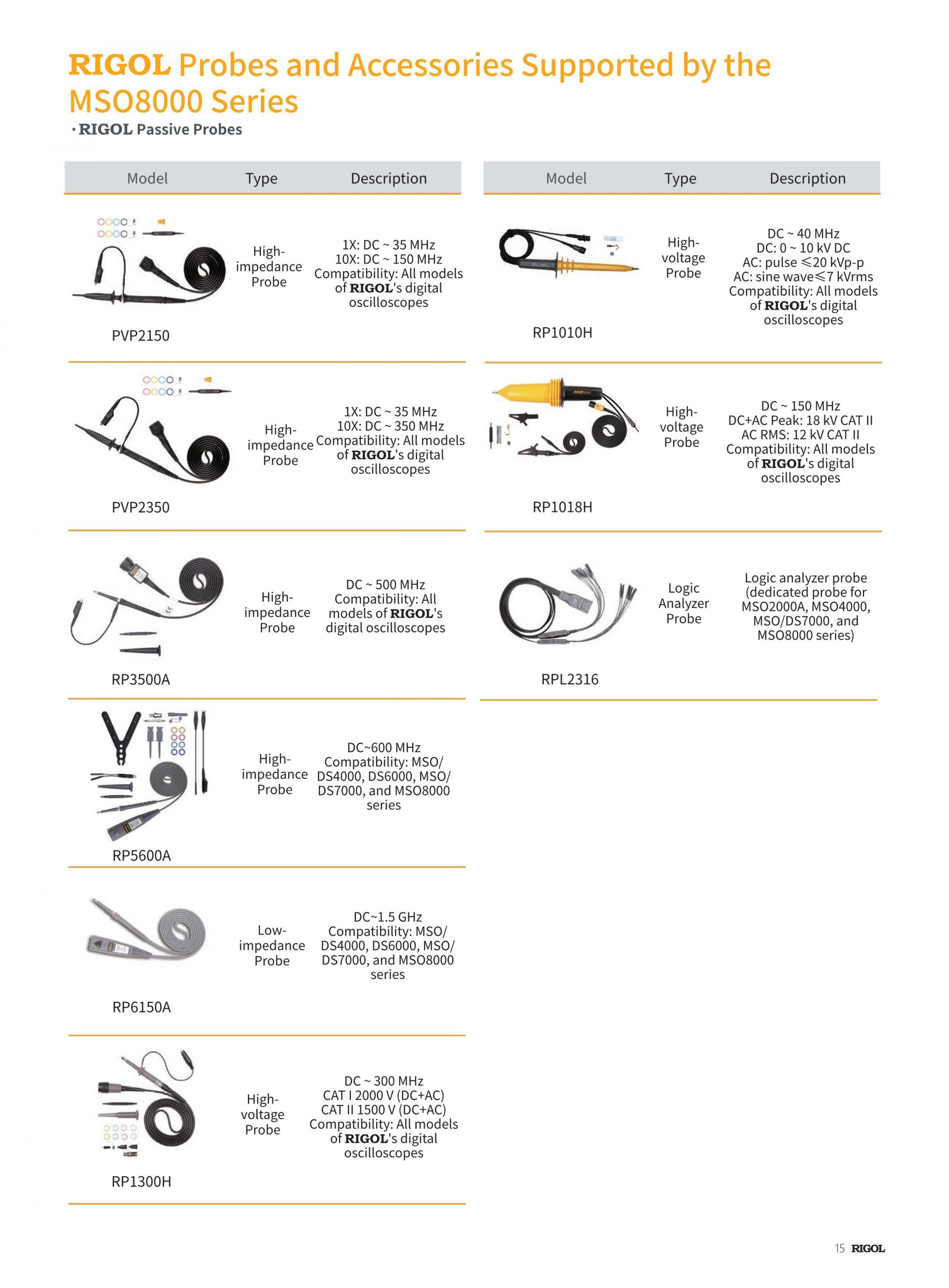

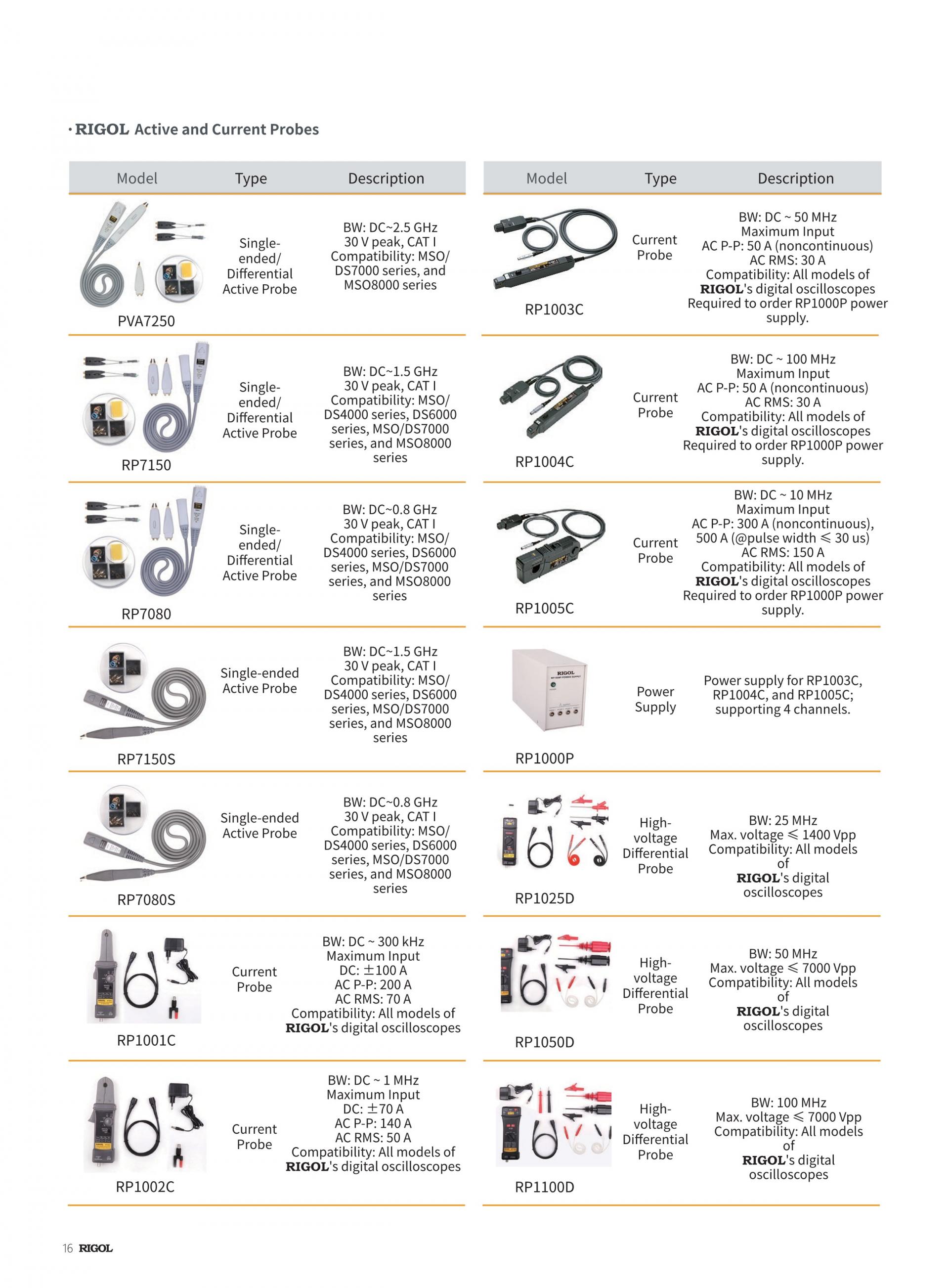

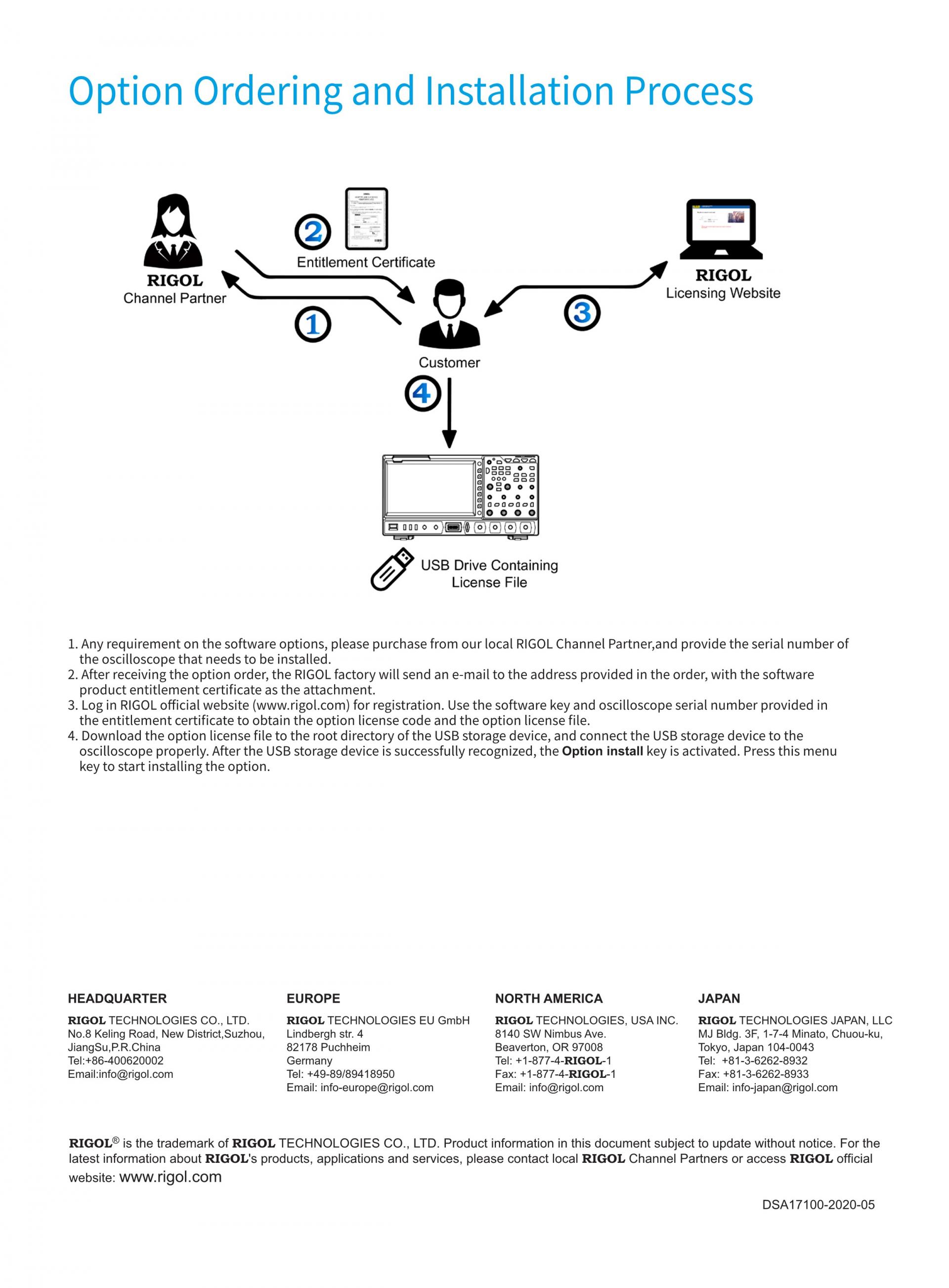

소개

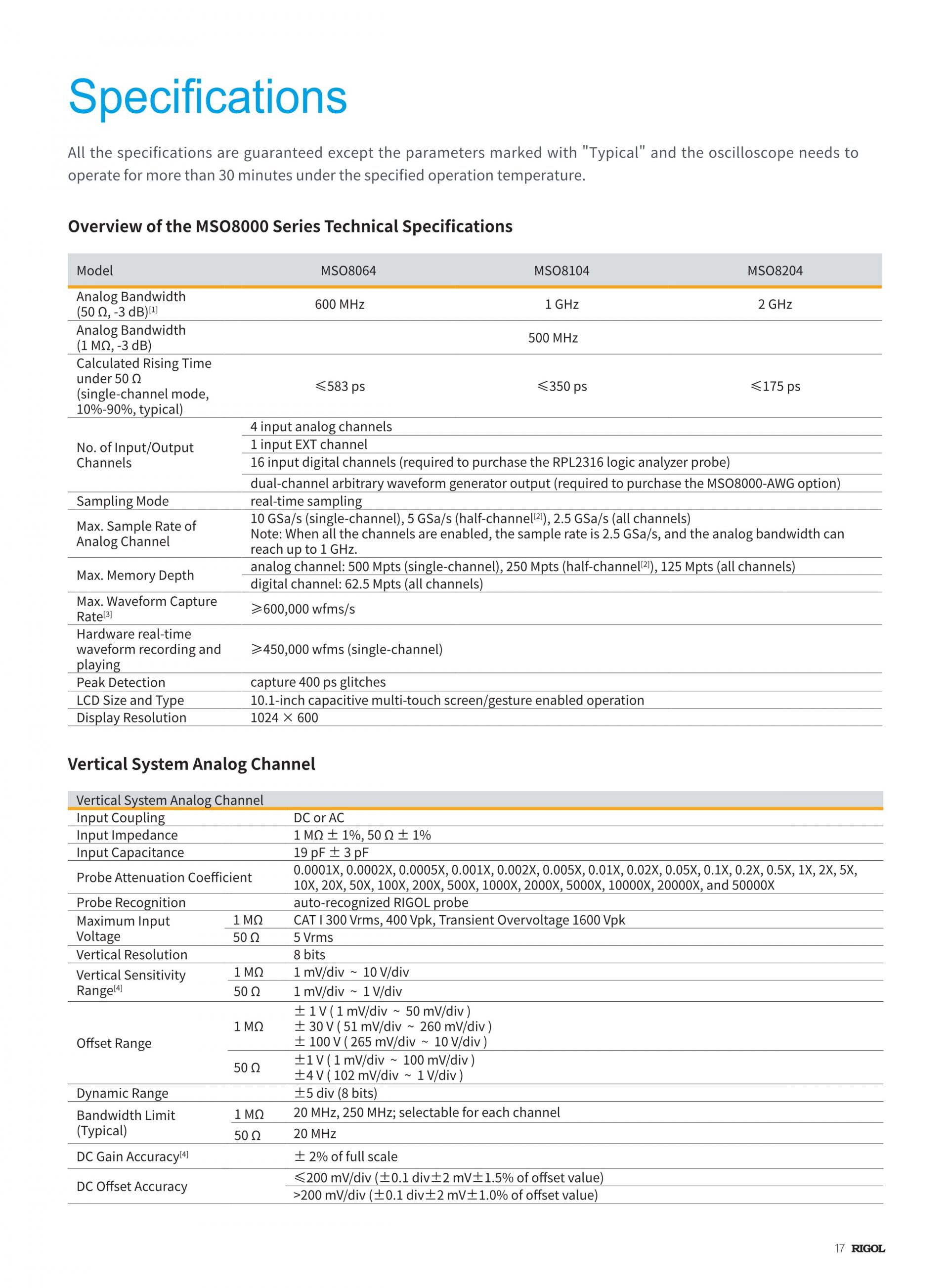

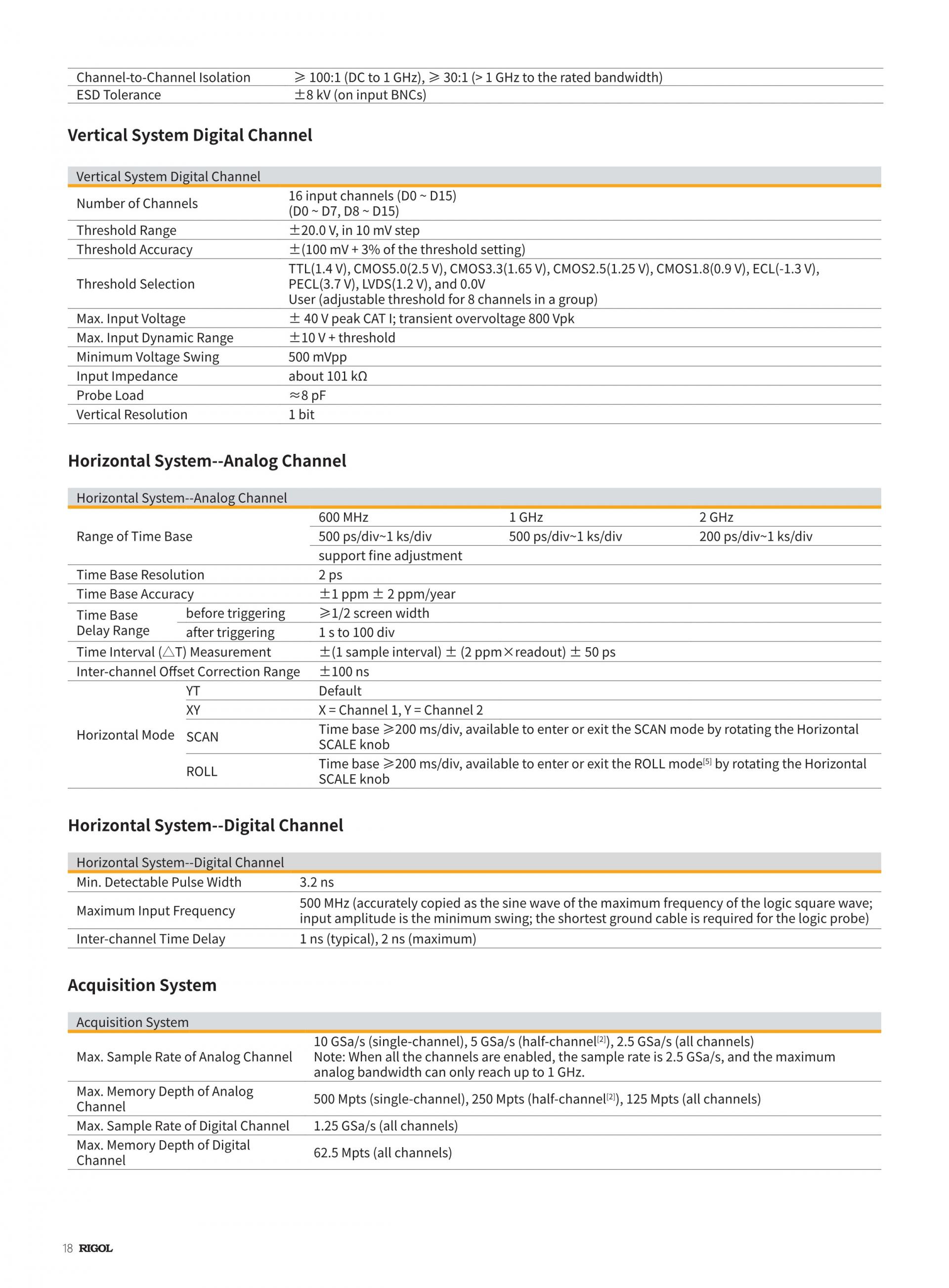

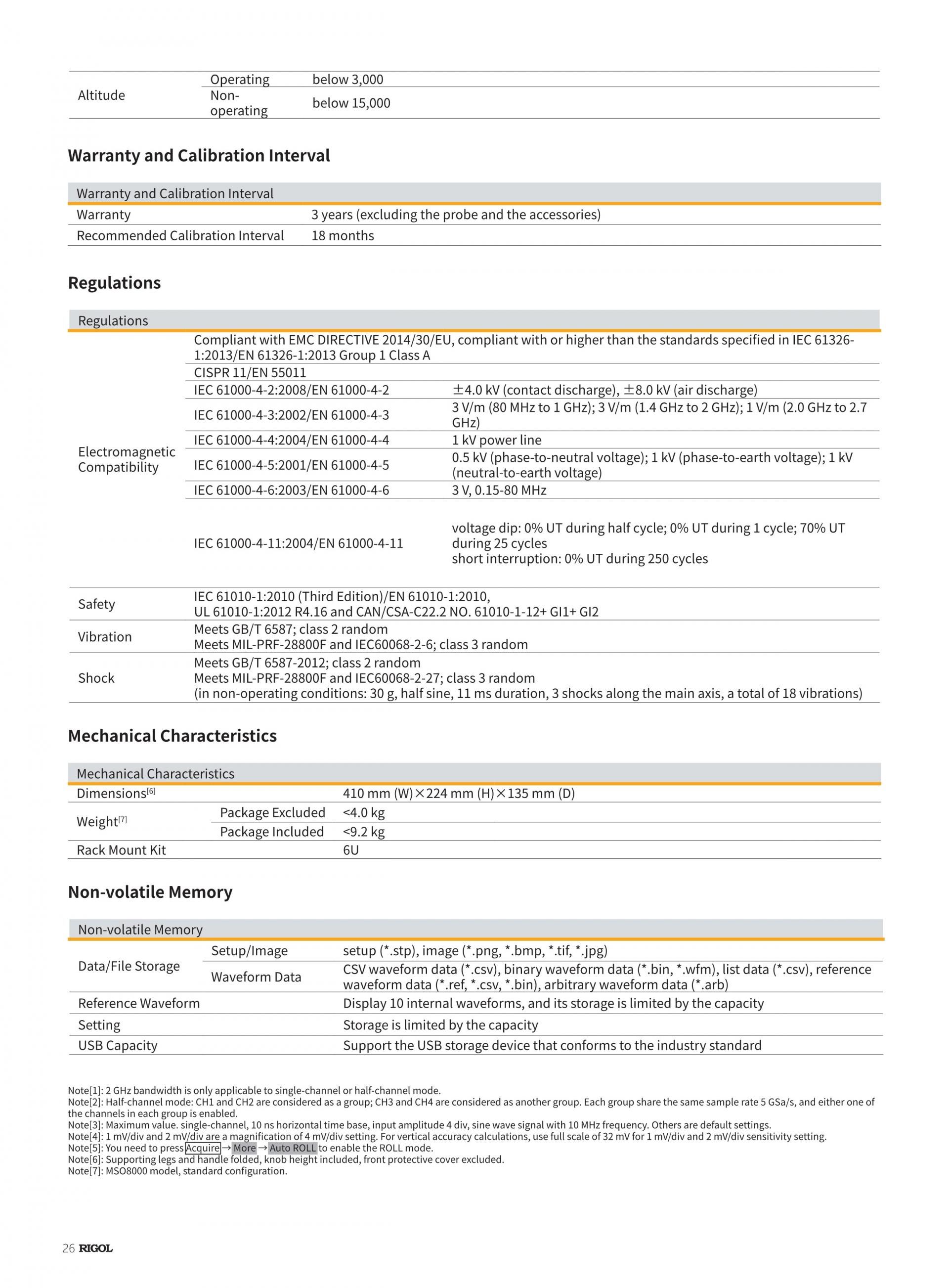

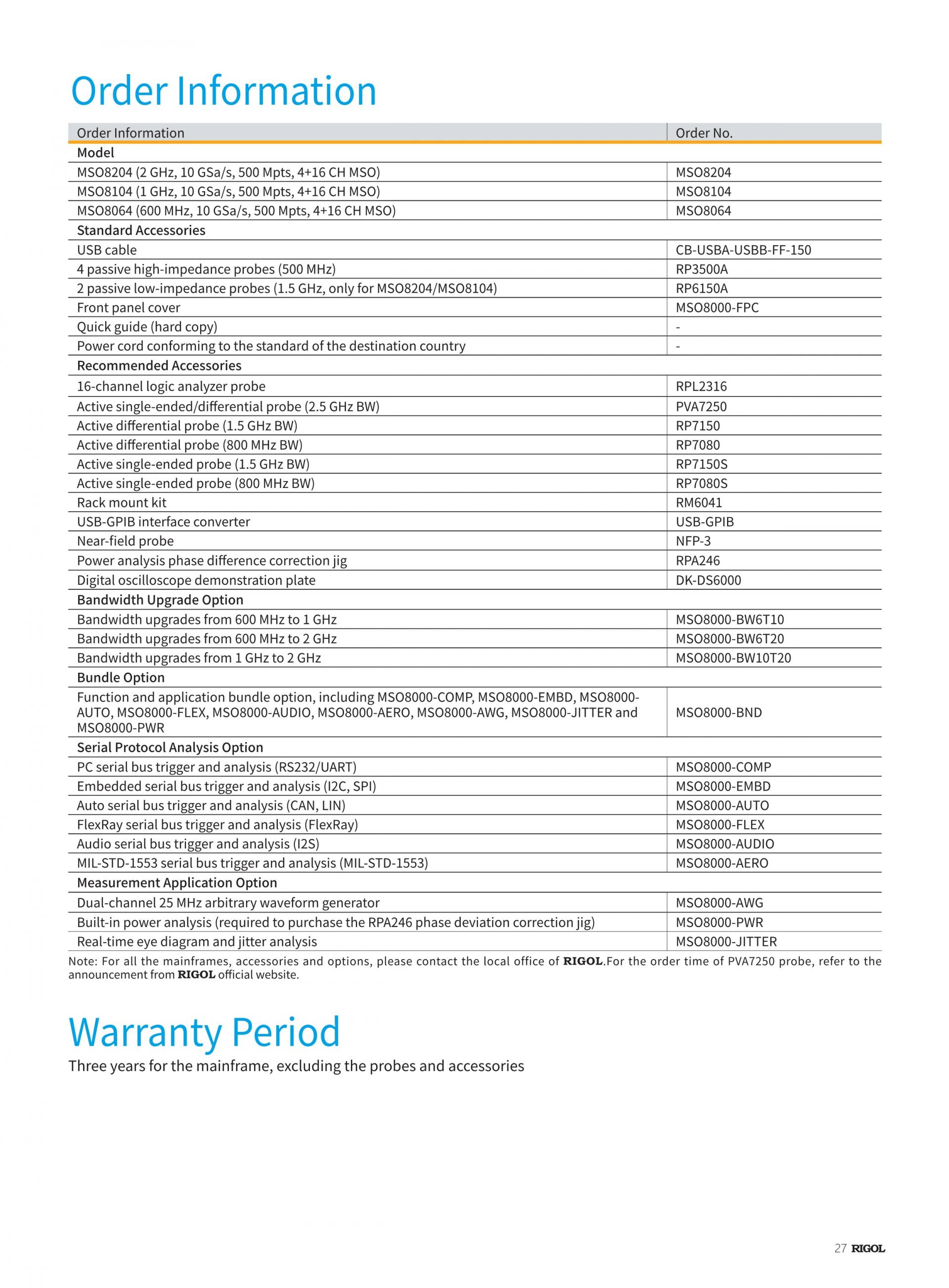

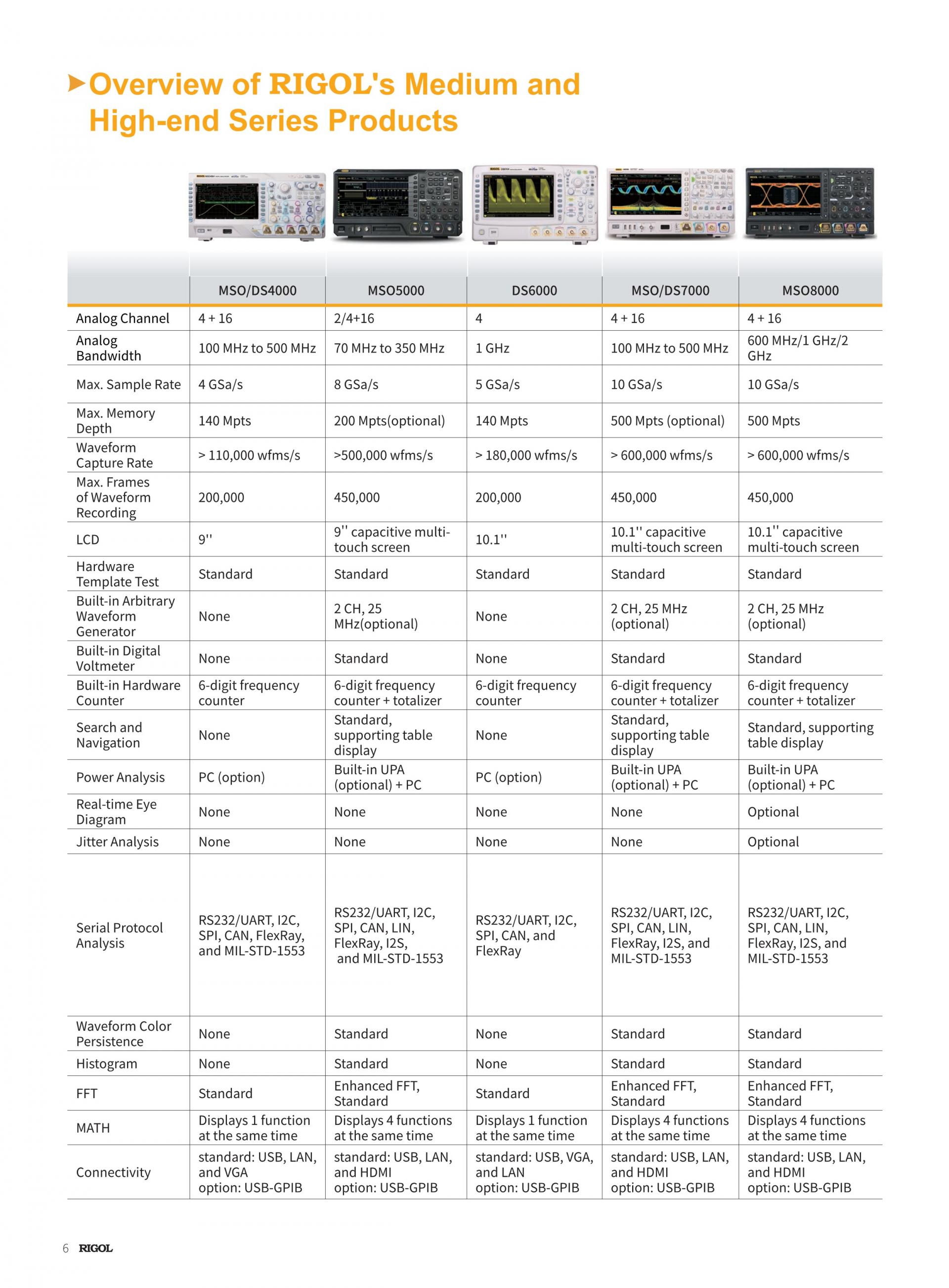

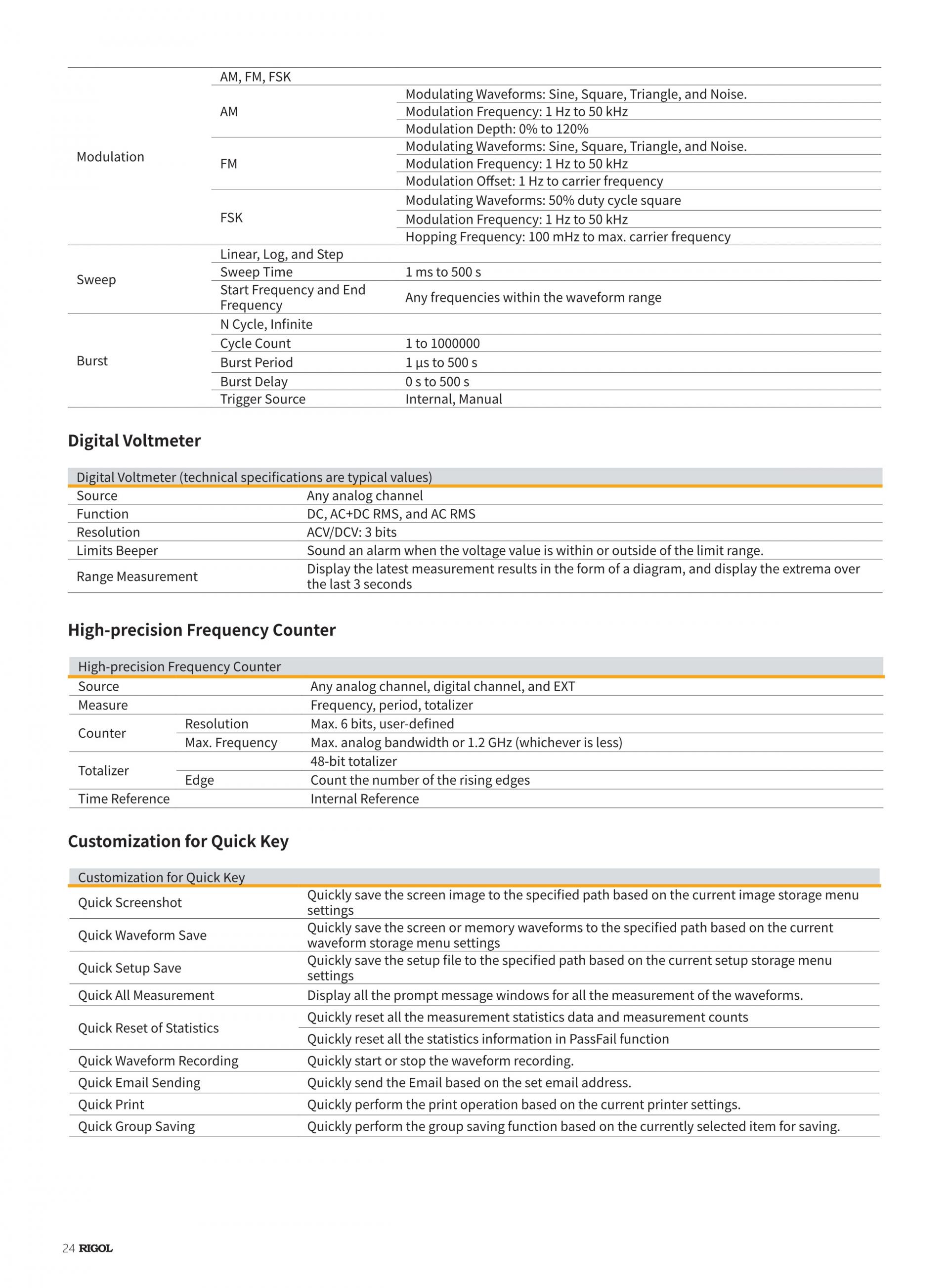

| Model | Analog Channels | Digital Channels | Bandwidth |
|---|---|---|---|
| MSO8064 | 4 | 16 (opt) | 600 MHz |
| MSO8104 | 4 | 16 (opt) | 1 GHz |
| MSO8204 | 4 | 16 (opt) | 2 GHz |
| Model | Real-time Sample Rate | Max Memory Depth | Waveform Capture Rate |
|---|---|---|---|
| MSO8064 | 10 GSa/s | 500 Mpts | 600,000 wfms/s |
| MSO8104 | 10 GSa/s | 500 Mpts | 600,000 wfms/s |
| MSO8204 | 10 GSa/s | 500 Mpts | 600,000 wfms/s |

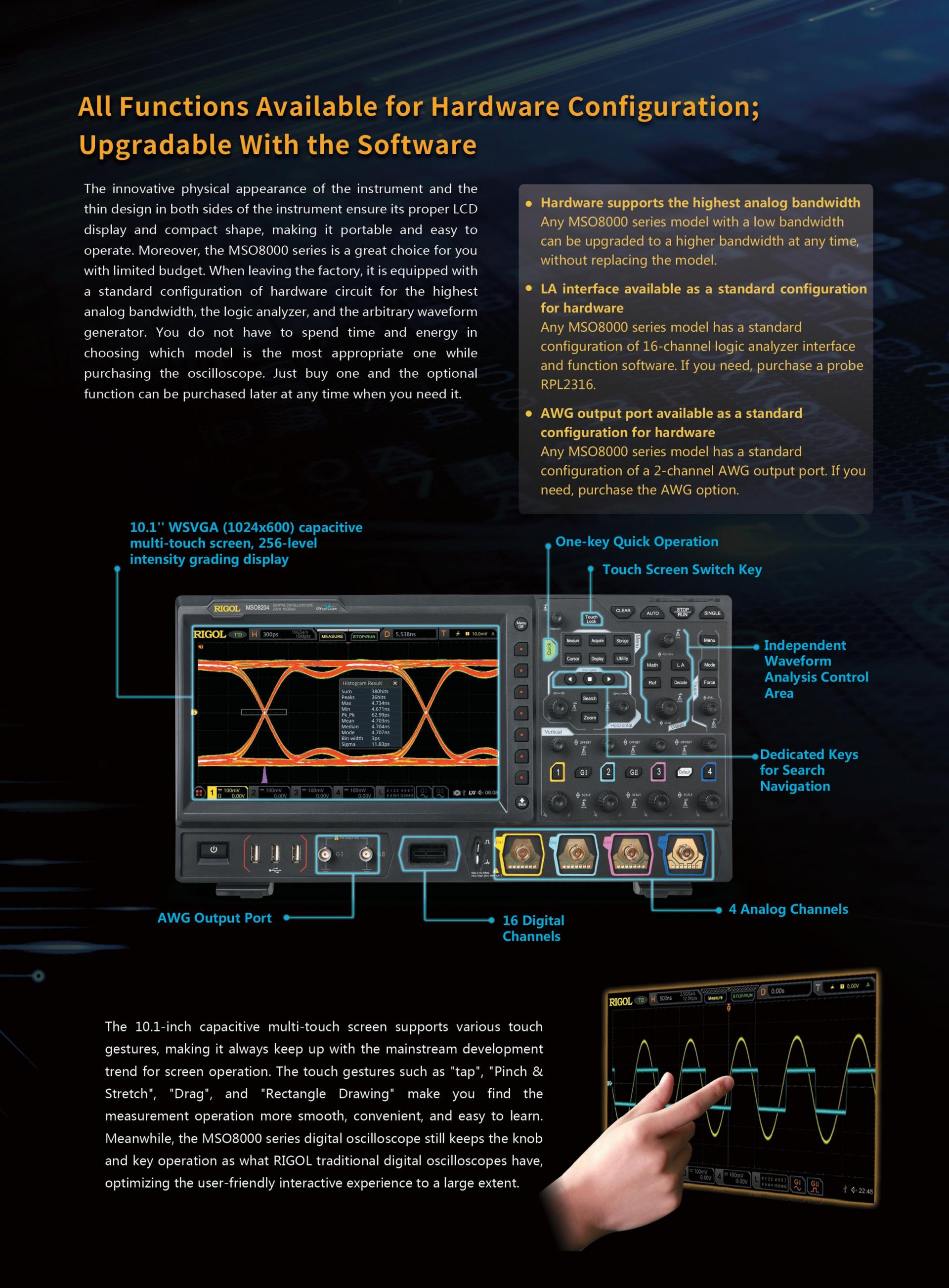

설명

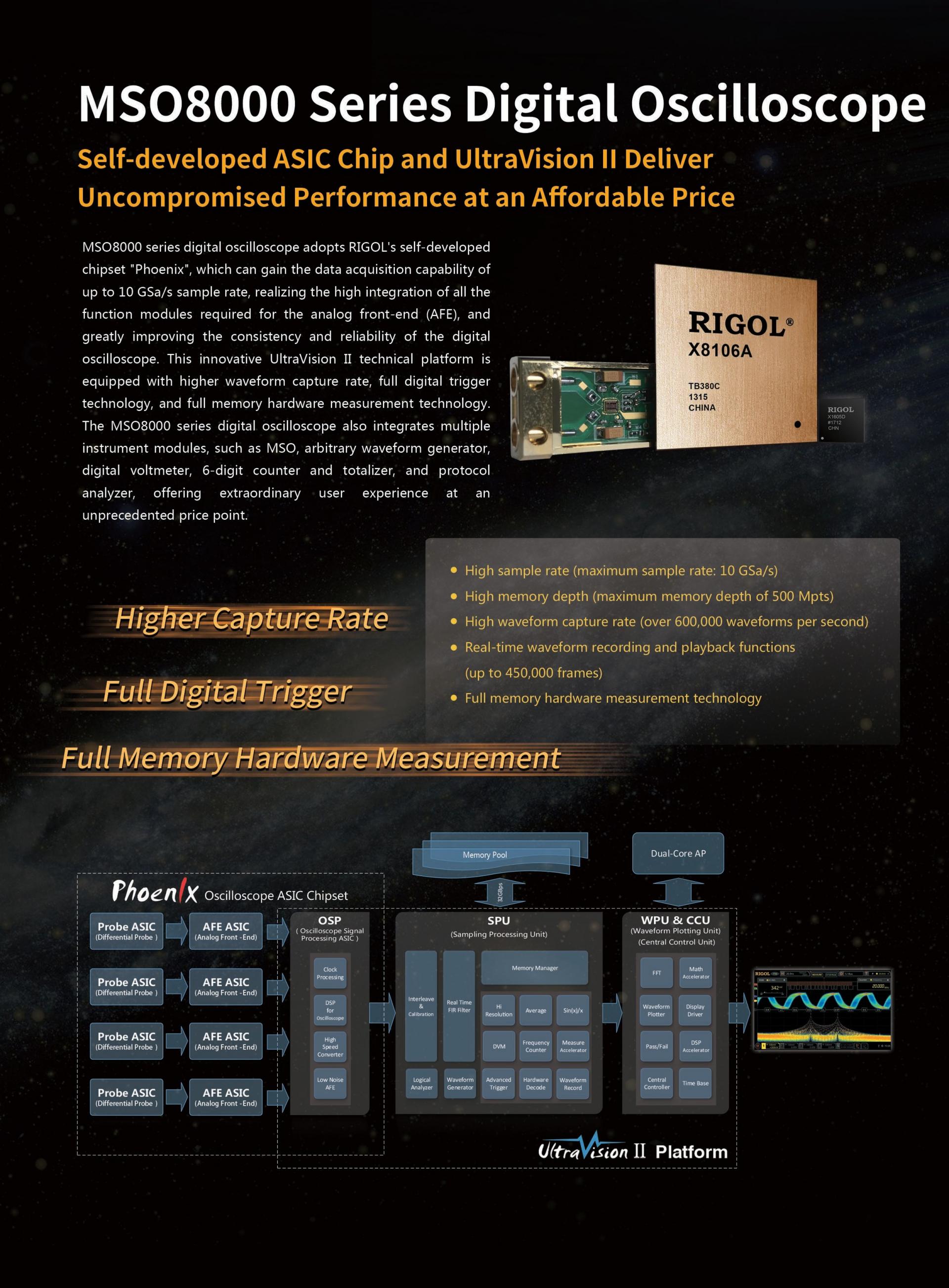

탁월한 대역폭 및 샘플링 속도
MSO8000 시리즈는 최대 2GHz 주파수 대역, 최대 샘플링 속도 10GSa/s 성능을 통해 가장 경제적인 방법으로 동급 최강의 성능를 얻을 수 있습니다 .

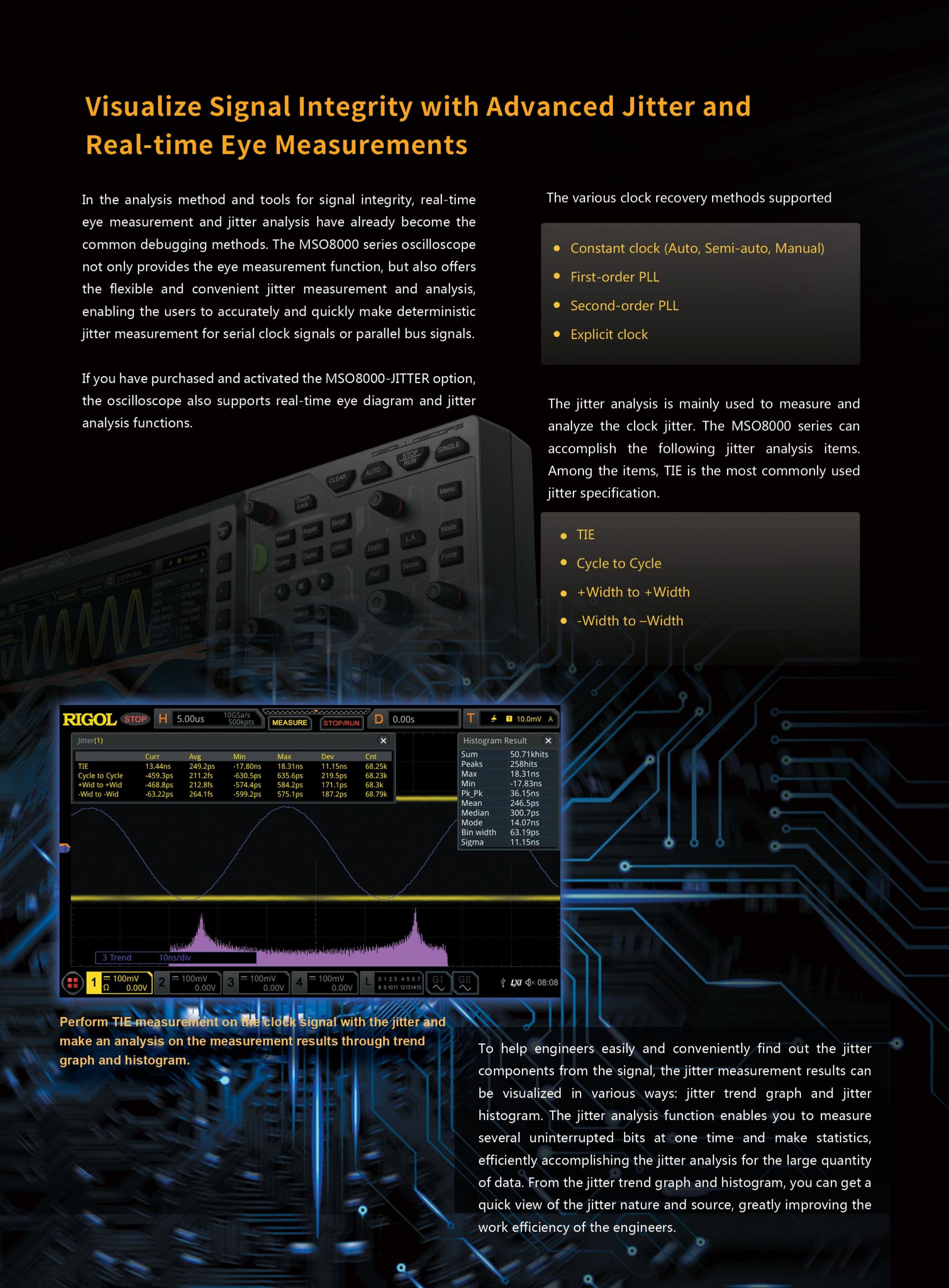

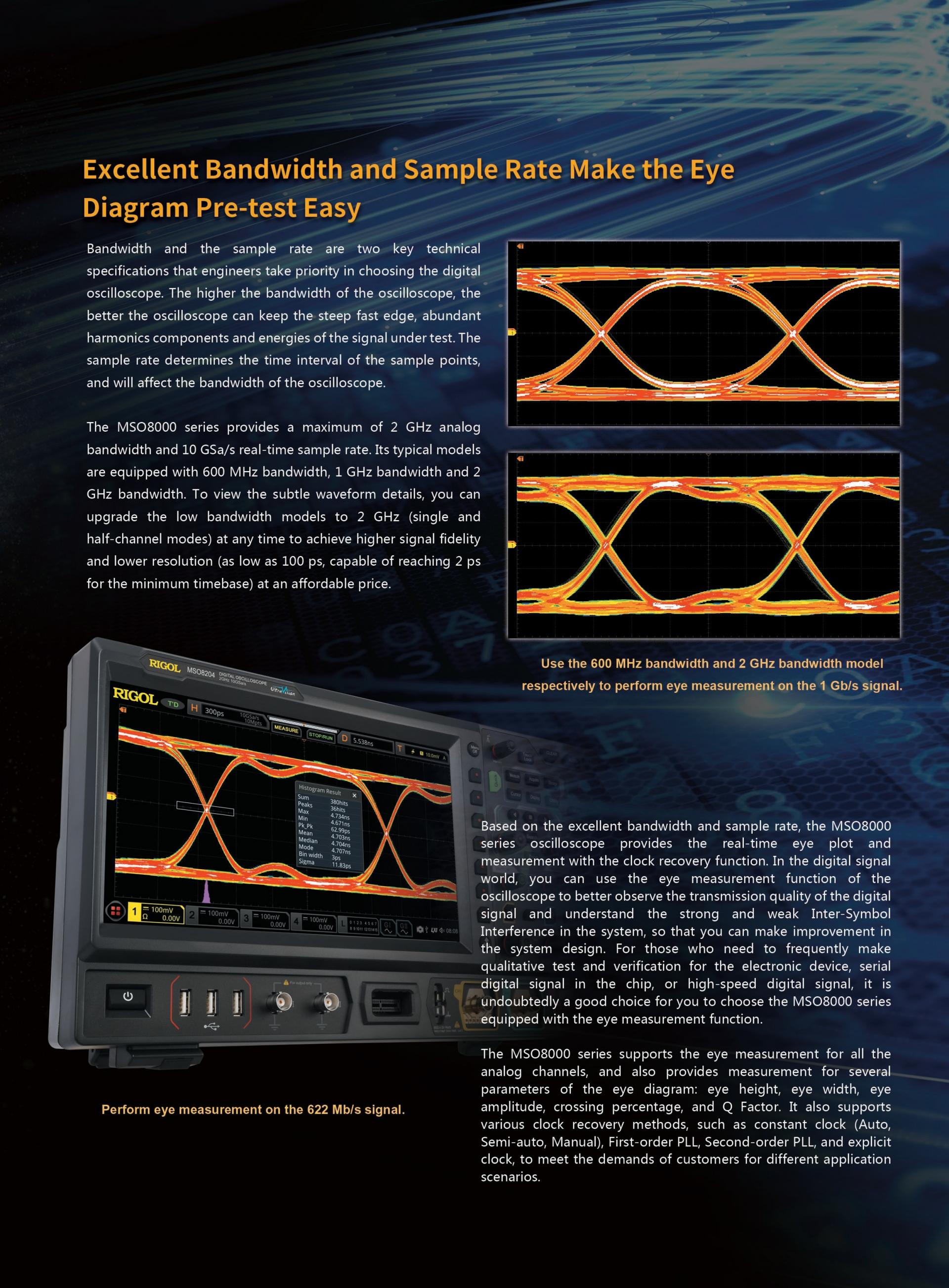

경제적이고 실용적인 지터 및 실시간 아이다이어그램 분석
이전에 너무 비싼 분석 도구를 사용하여 신호 충실도를 평가하던 지터 및 실시간 아이다이어그램 분석에 대하여 MSO8000은 고속 설계에서 눈에 띄지 않은 미묘한 타이밍 문제를 시각화합니다.

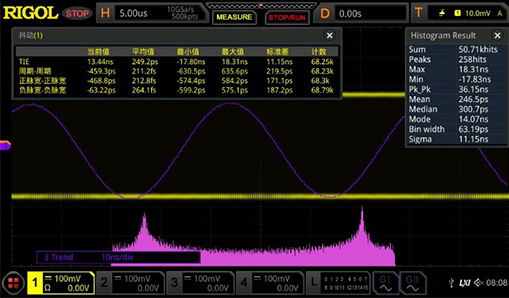

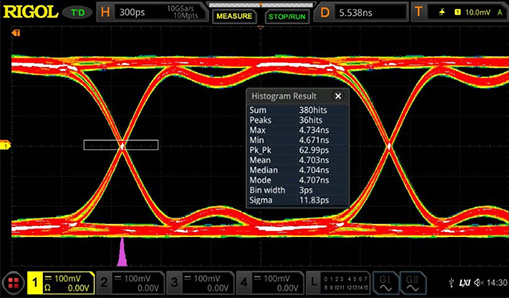

지터 분석 히스토그램, 트렌드 표시
MSO8000-JITTER 옵션을 갖춘 MSO8000 시리즈는 지터 및 실시간 아이 해석을 가능하게합니다. 아이 다이어그램, 히스토그램, 지터 트렌드를 사용하여 오류 소스를 시각화함으로써 고속 클럭 및 디지털 데이터 라인의 미묘한 타이밍을 디버깅합니다.

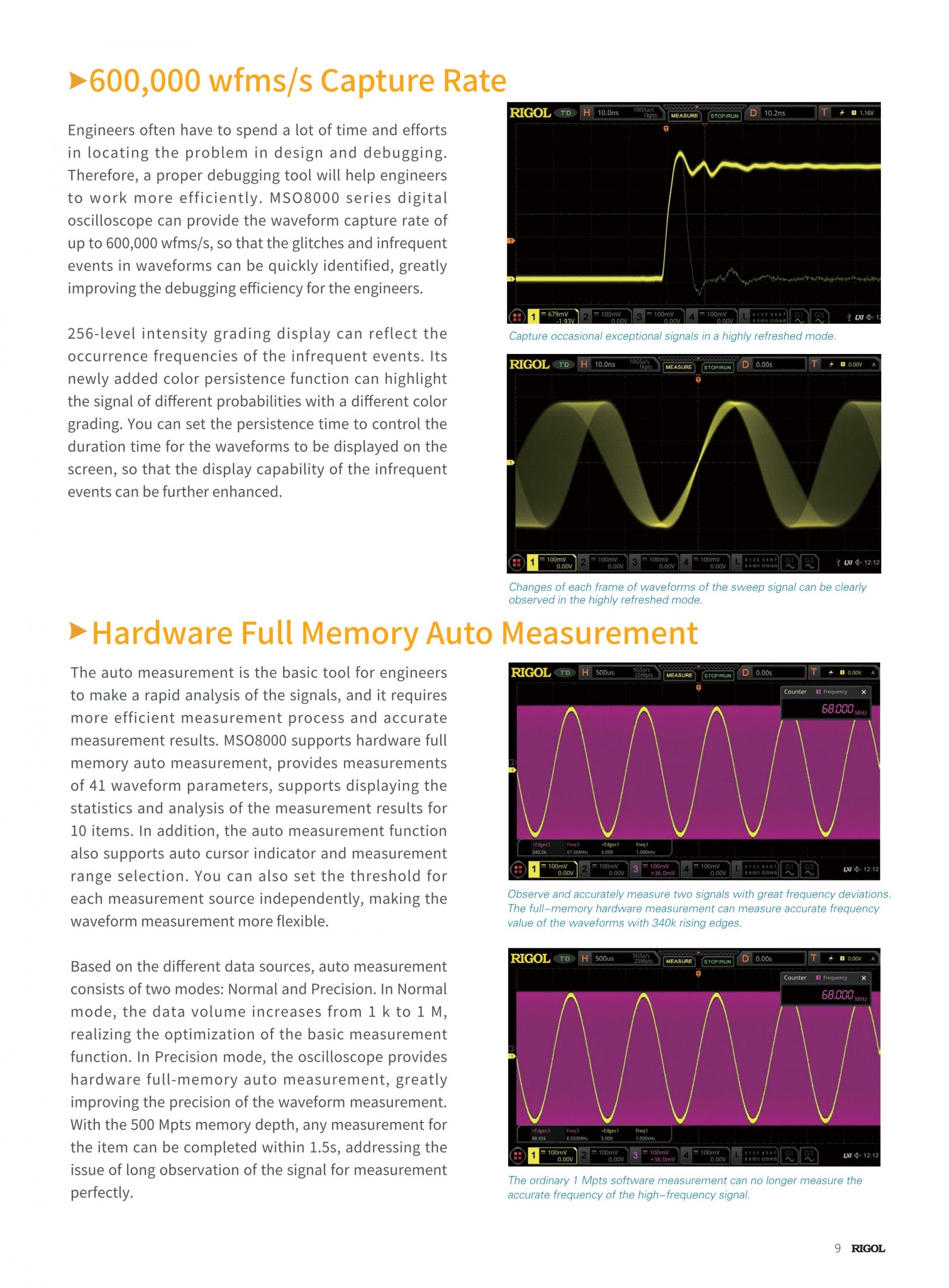

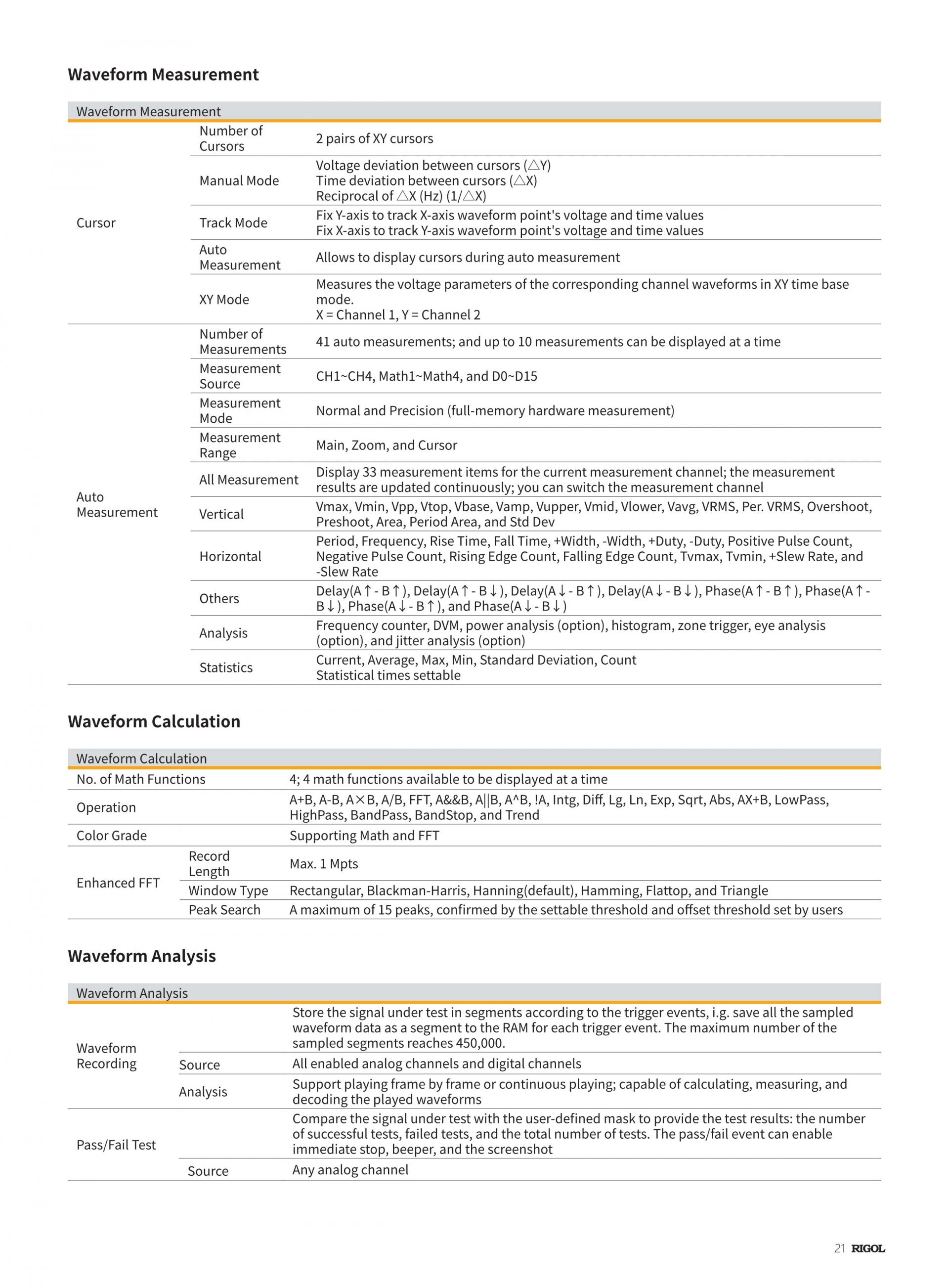

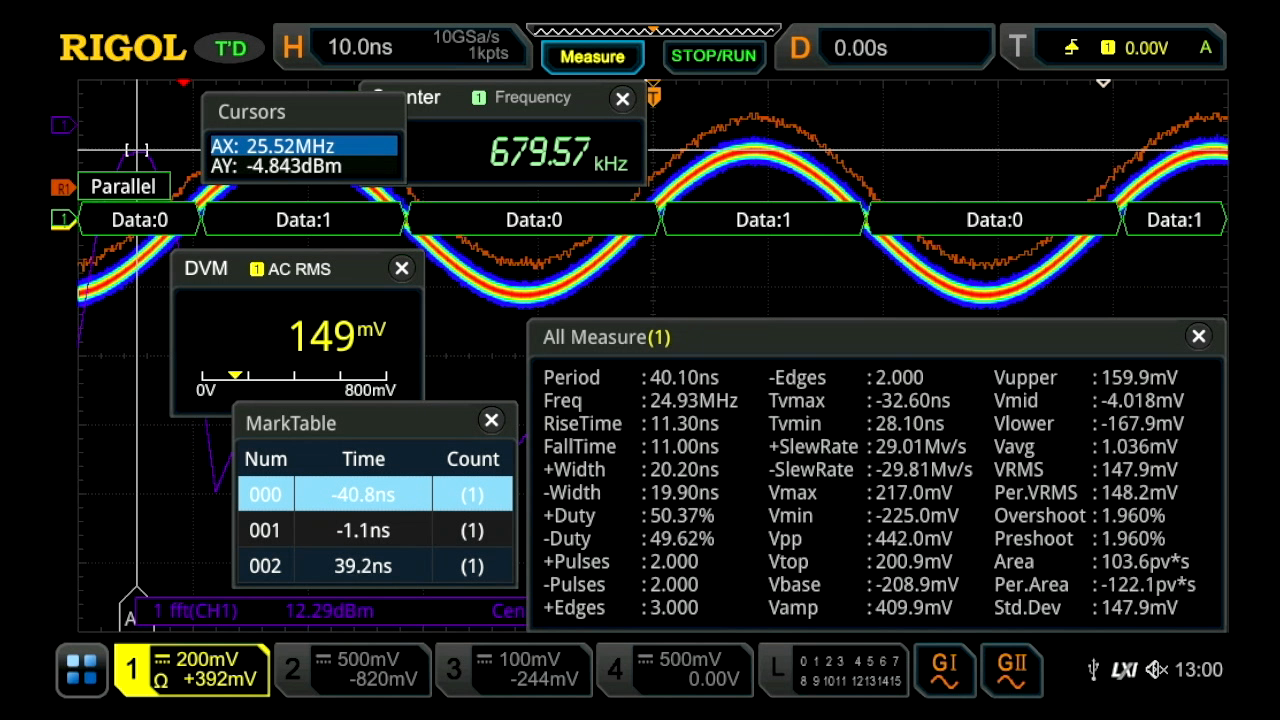

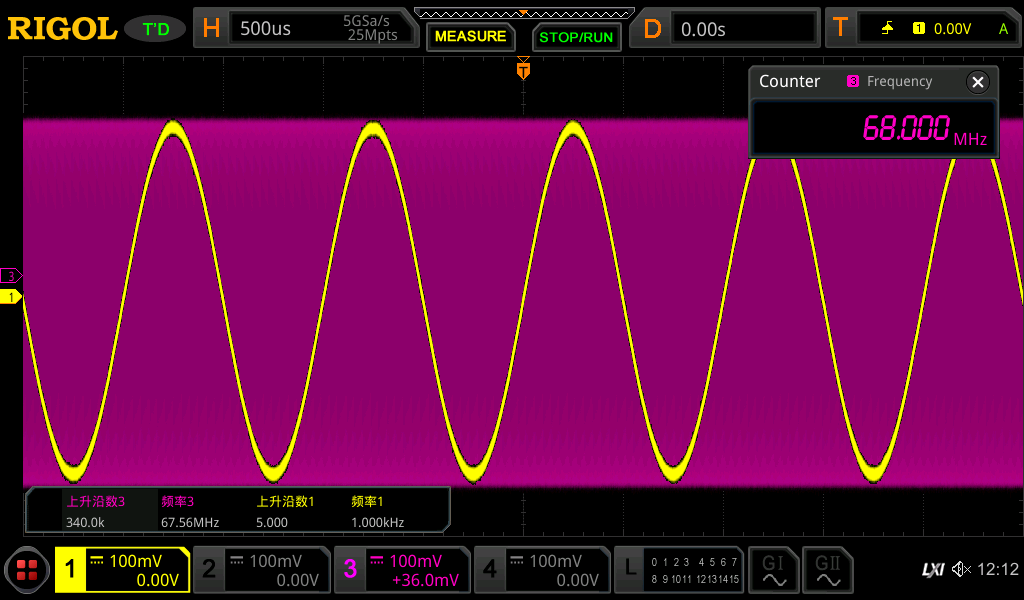

전체 메모리 하드웨어 측정
화면에 표시되는 파형 데이터에 제한되지 않고 여러주기의 고주파 신호 측정 결과를 정확하게 얻을 수 있습니다.

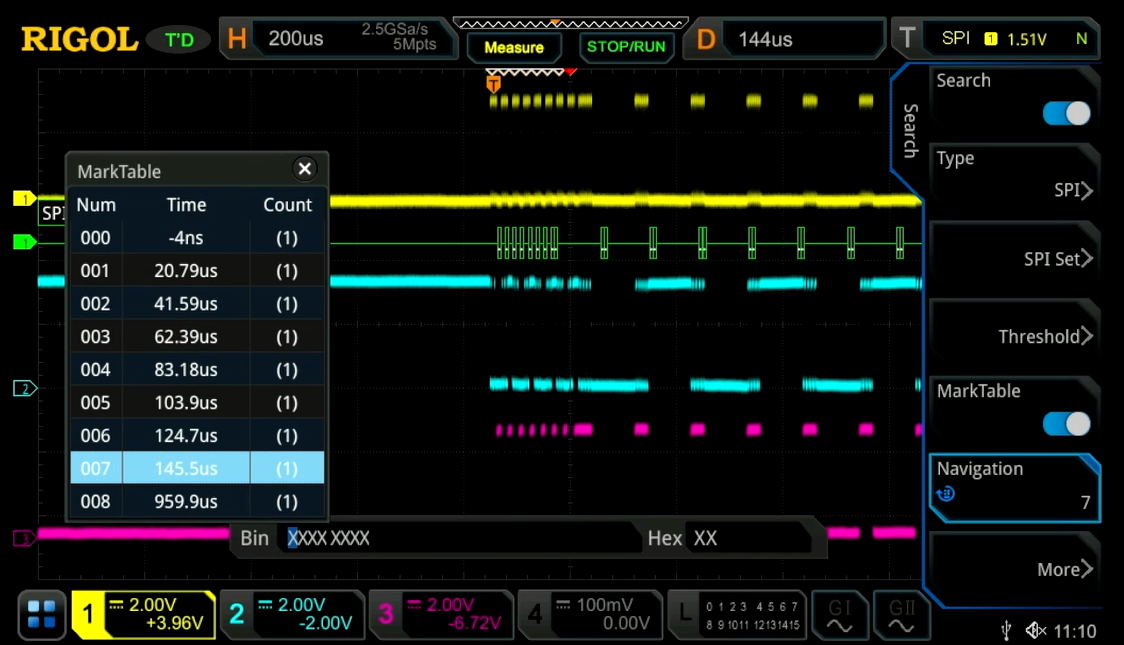

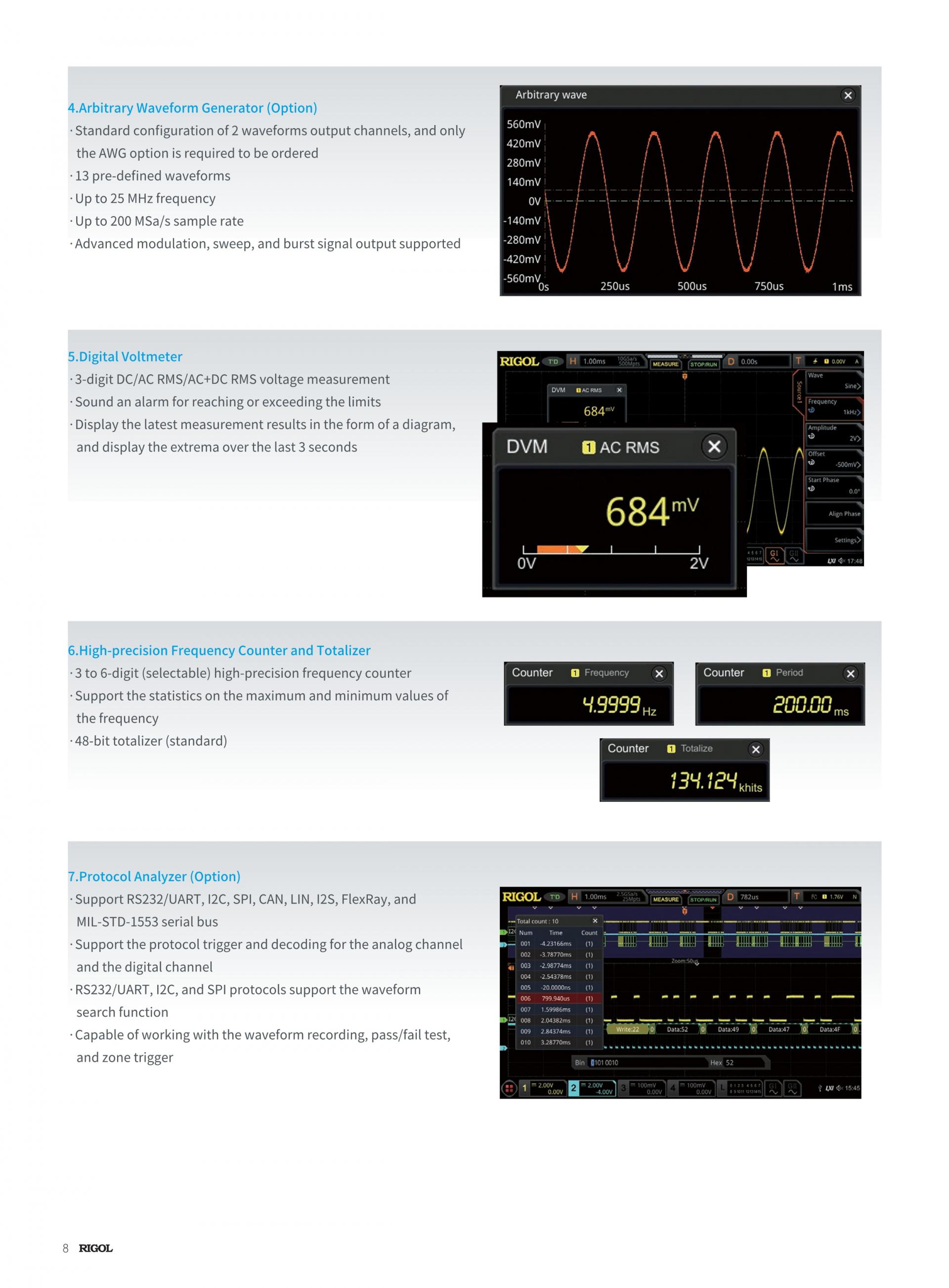

임베디드 직렬 버스 설계의 디버그 및 분석을 가속화하기 위해 직렬 버스 트래픽을 트리거링, 디코딩 및 시각화합니다.

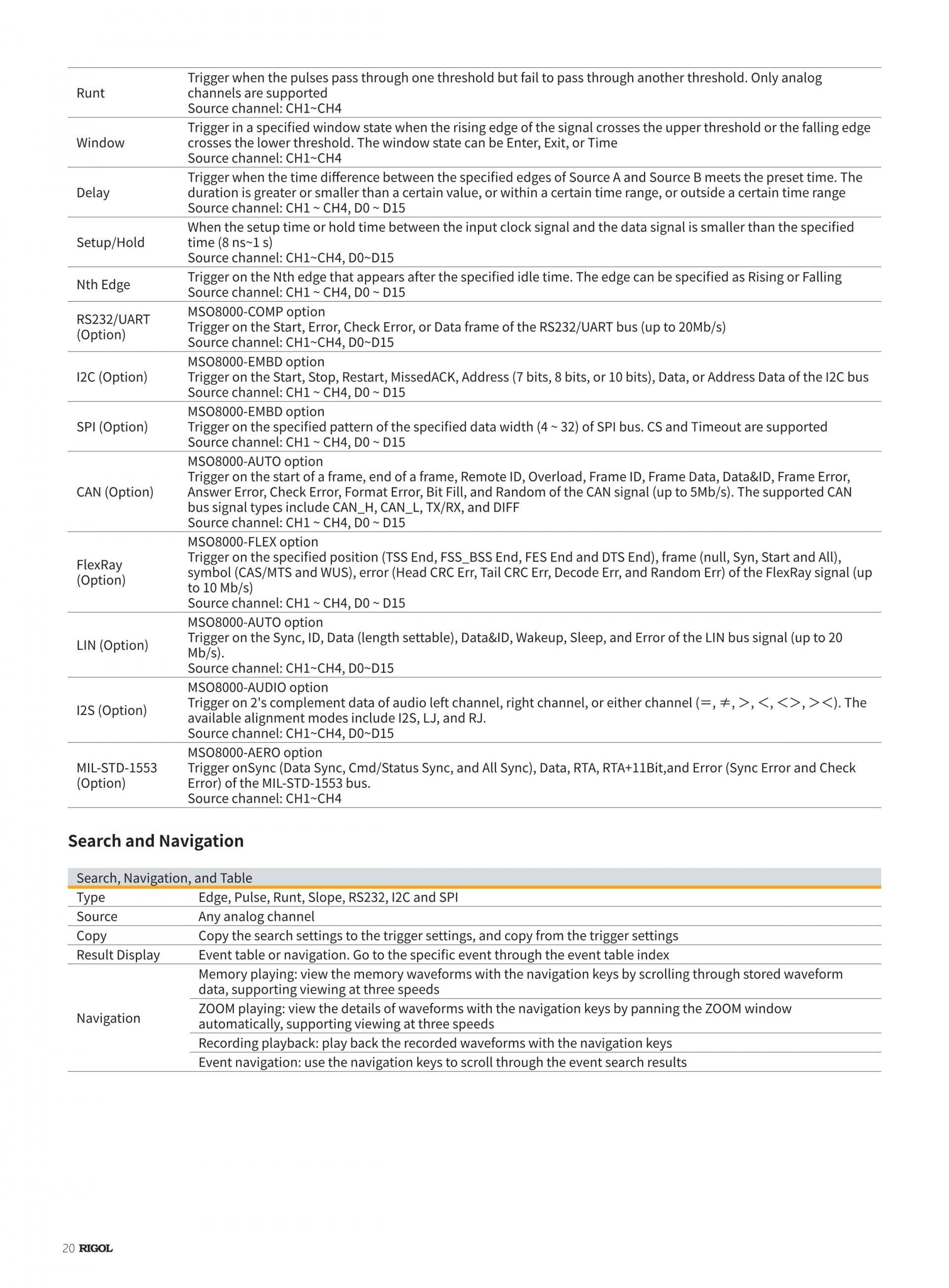

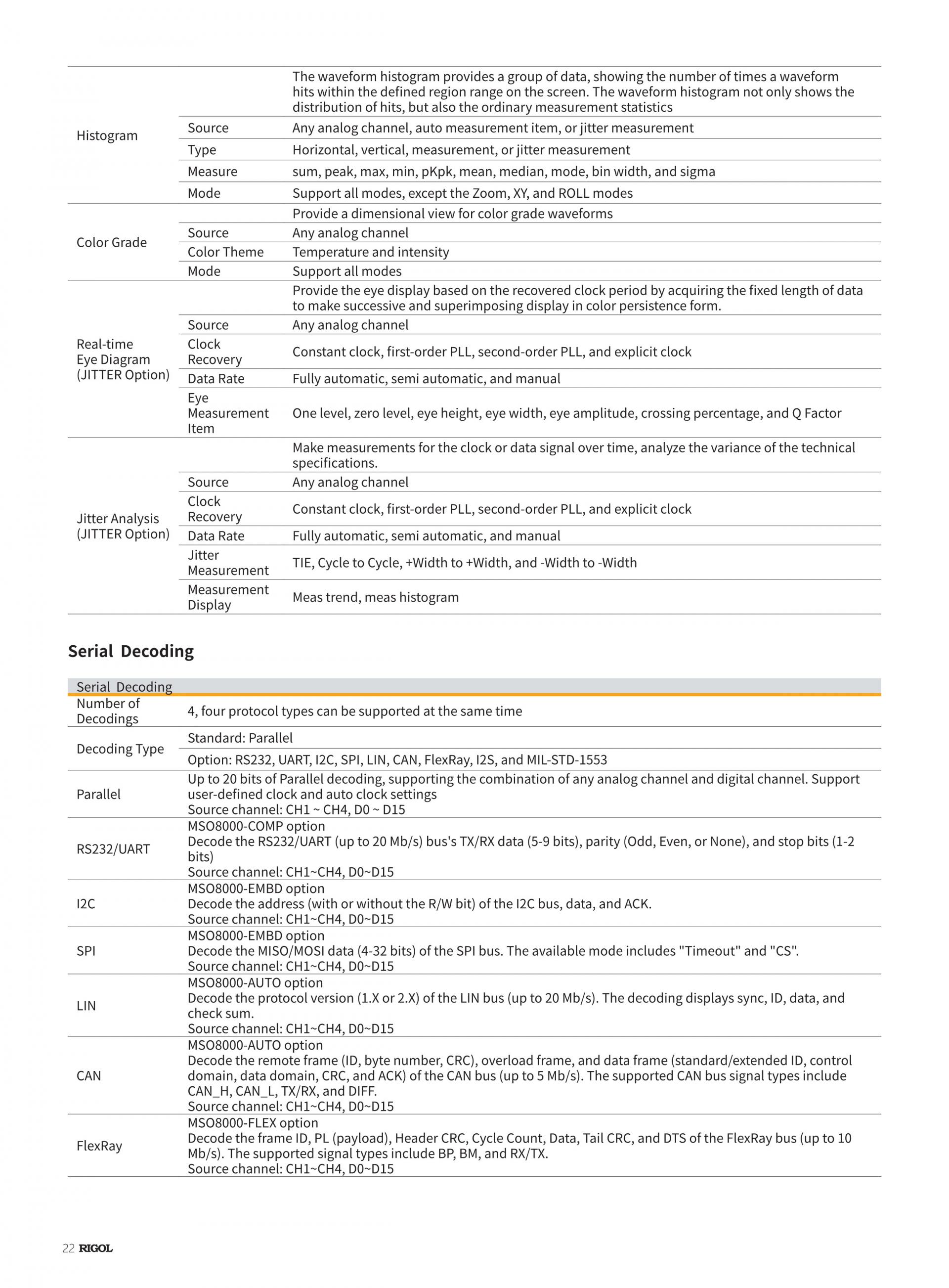

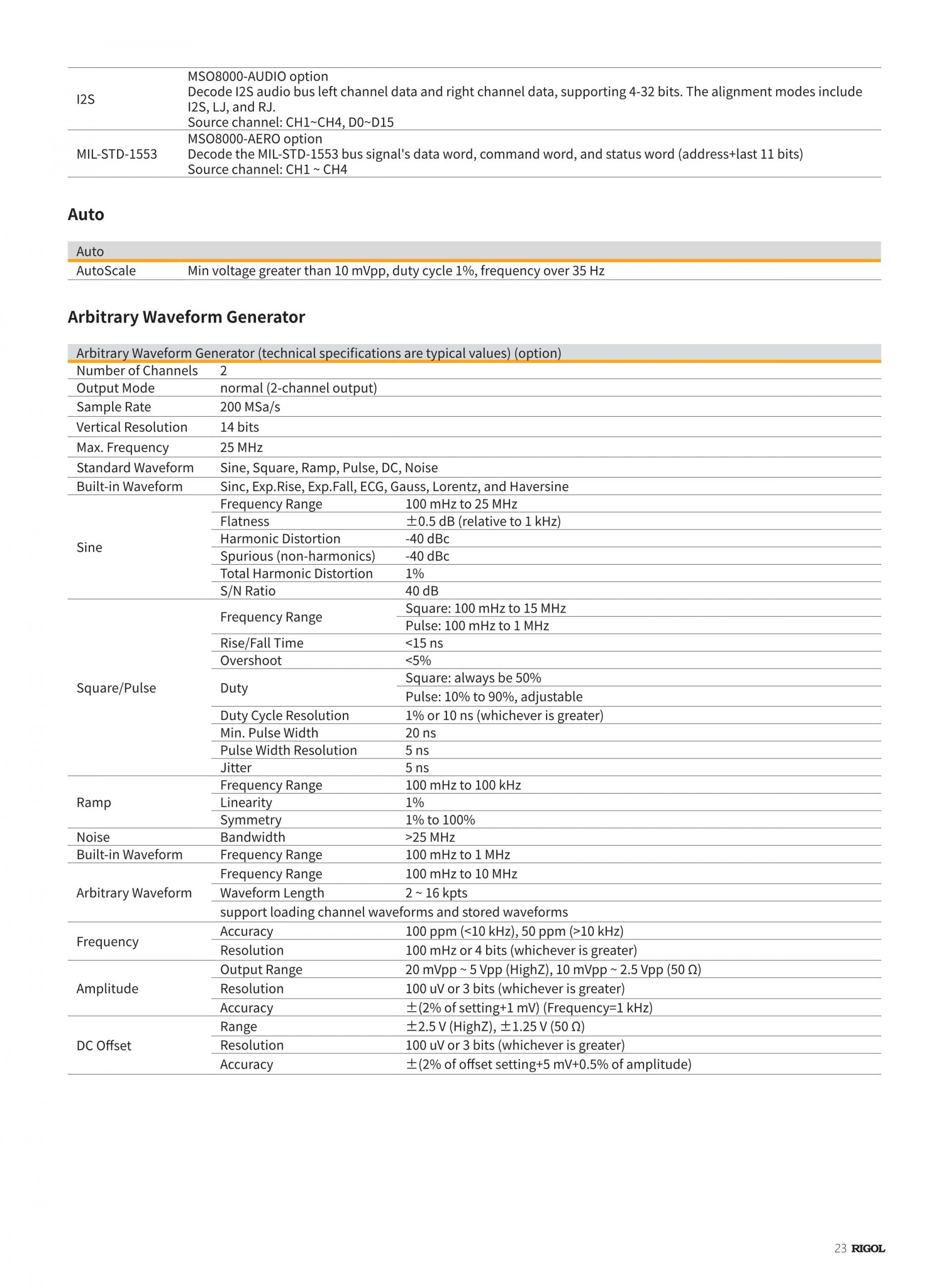

MSO8000 시리즈는 최대 4 개의 직렬 버스를 동시에 디코딩하고 포괄적 인 이벤트 테이블에서 트래픽을 표시 할 수 있습니다. RS232 / UART, I2C, SPI, LIN, CAN, FlexRay, I2S, MIL-STD-1553 시리얼 버스를 분석 할 수 있습니다. 검색 및 마크 기능으로 빠르고 쉽게 디버깅 할 수 있습니다.

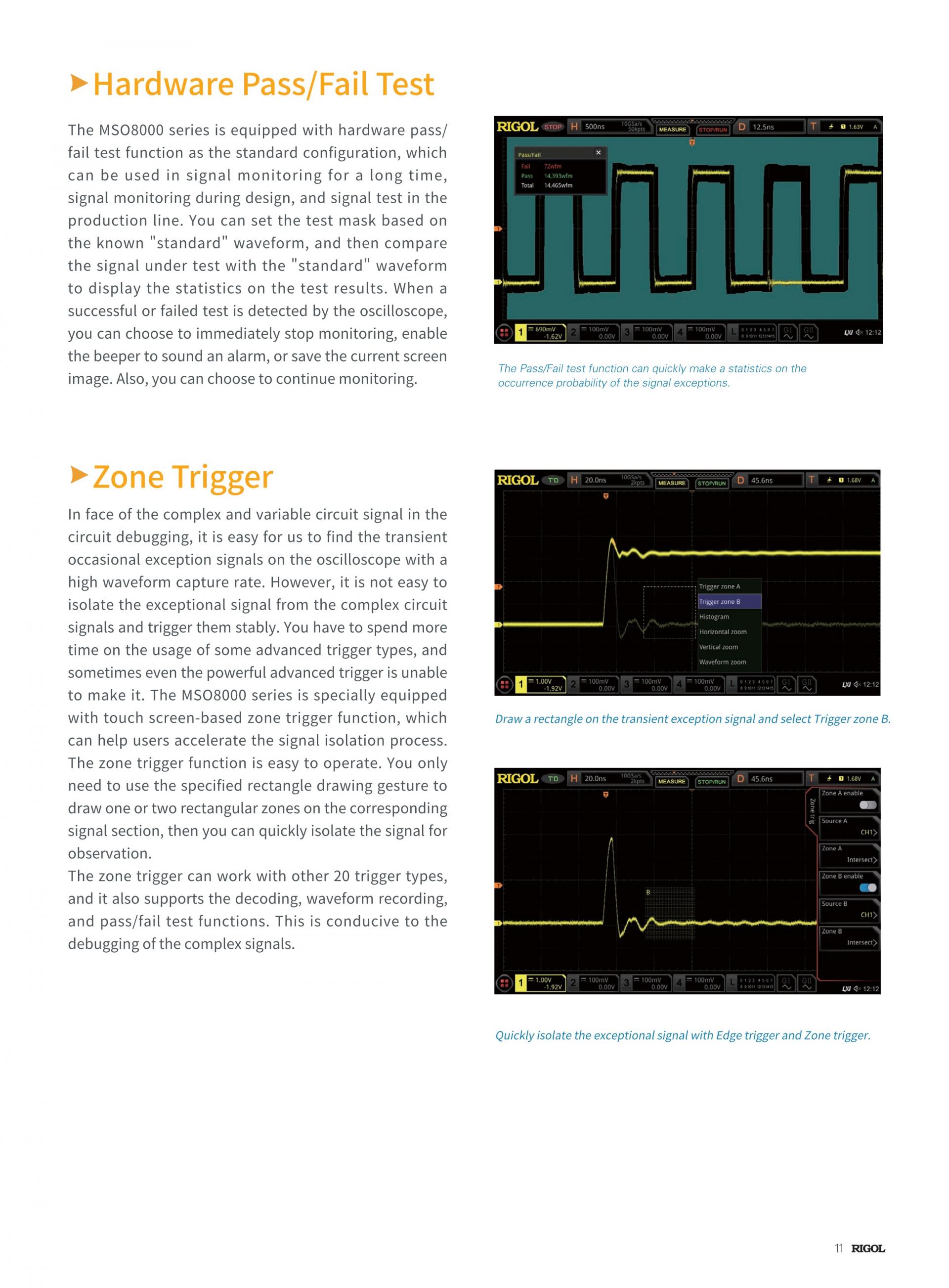

오실로스코프의 트리거 이벤트 사이의 데드 타임을 최소화하여 랜덤으로 산발적 이벤트의 관측 기회를 늘립니다.
캡처 속도를 빨리하면 산발적 현상을 관측하기 쉬워집니다. 오실로스코프의 기능의 대부분은 캡처 속도를 희생하지 않고 사용할 수 있기 때문에 높은 신호 충실도에서 상세한 분석이 가능합니다.

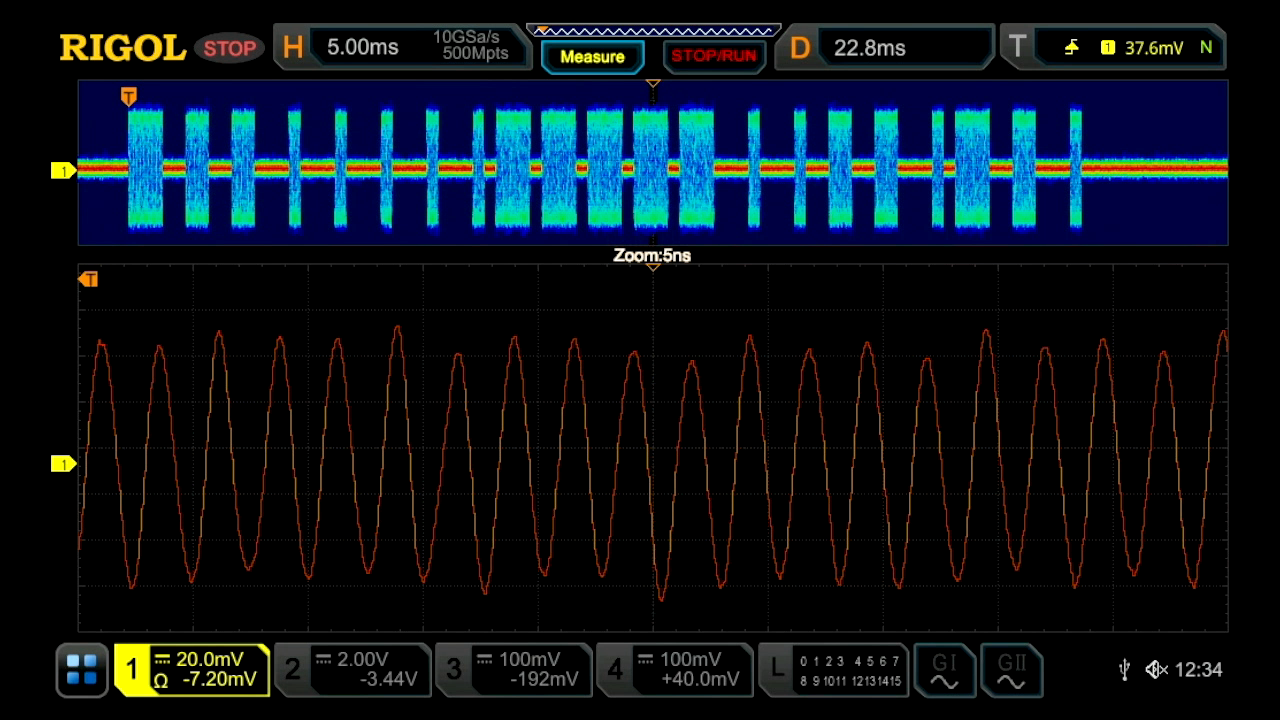

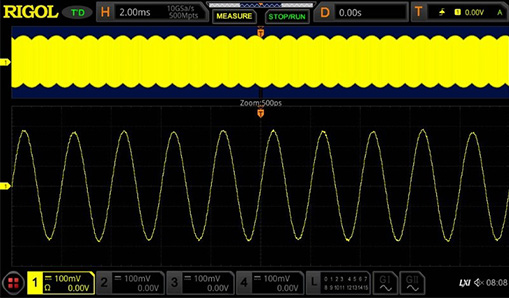

긴 메모리 용량과 높은 샘플링 속도에 따라 복잡하고 긴 신호 중에서 문제점을 알아낼 수 있습니다.

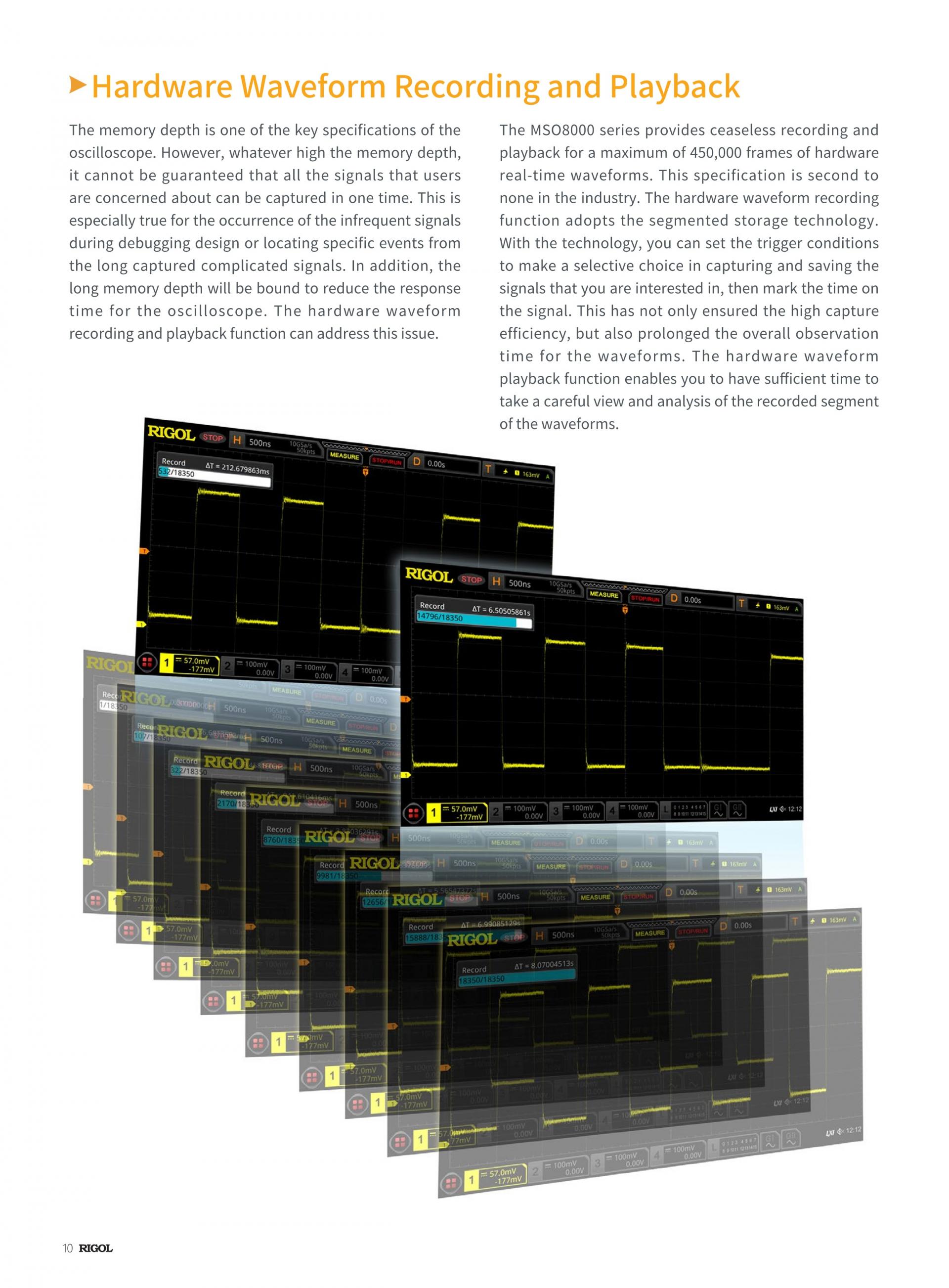

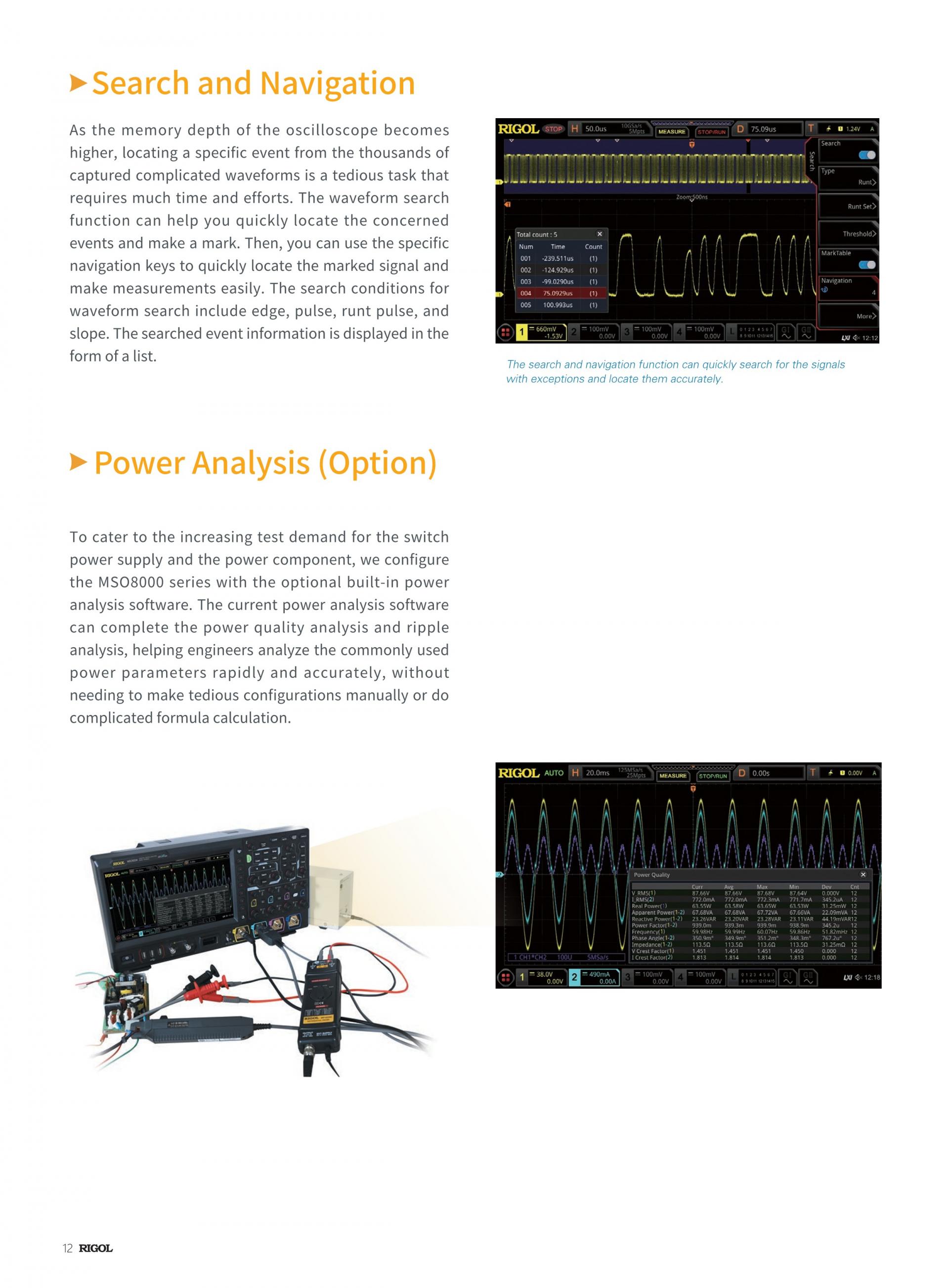

MSO8000는 검색 탐색 및 파형 기록 및 재생을 통해 최대 500M 포인트의 메모리 용량의 사용이 더욱 용이해졌습니다.
