리골 ・ RIGOL

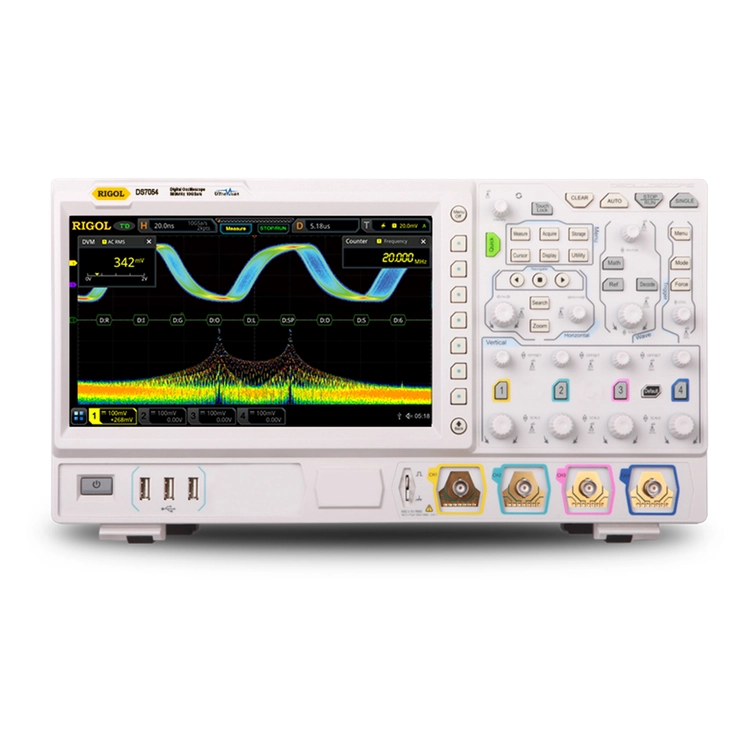

MSO7000 · DS7000
디지털 오실로스코프 시리즈 – Digital Oscilloscope Series
• MSO·DS7000 Series
DS7014 ・ MSO7014
DS7024 ・ MSO7024
DS7034 ・ MSO7034
DS7054 ・ MSO7054
16CH 16-CH 16CHANNEL 4CH 4-CH 4CHANNEL 100MHz 200MHz 350MHz 500MHz 100㎒ 200㎒ 350㎒ 500㎒ ULTRAVISION 울트라비전 울트라비젼 울트라비죤 ULTRAVISION2 울트라비전2 울트라비젼2 울트라비죤2 ULTRAVISION-2 울트라비전-2 울트라비젼-2 울트라비죤-2 ULTRAVISIONII 울트라비전II 울트라비젼II 울트라비죤II ULTRAVISIONⅡ 울트라비전Ⅱ 울트라비젼Ⅱ 울트라비죤Ⅱ ULTRAVISION-II 울트라비전-II 울트라비젼-II 울트라비죤-II ULTRAVISION-Ⅱ 울트라비전-Ⅱ 울트라비젼-Ⅱ 울트라비죤-Ⅱ
주요 특징
- 주파수 대역(최대) : 500 MHz
- 샘플링 속도 : 10 GSa/s
- 채널 수(최대) : 4 + 16
- 메모리 용량(최대) : 500 Mpts
- 파형 캡쳐 속도 : 600,000 wfms/s
- 긴 레코드 길이(100M 표준/500M 옵션)
- 6가지 기기를 한 장비로
- 오늘날 일반적인 시리얼 통신버스에 대한 프로토콜 분석
- 터치,마우스,노브/버튼,웹,원격제어를 조합한 유연한 사용자 인터페이스
- 색상조절 화면
- 선명한 컬러 FFT
- 미세분해능과 신호의 세밀성을 시각화
- 고속의 샘플속도로 장시간 수집하여 복잡한 디지털 스트림에 미지의 문제점 발견
- 하나의 장비에 오실로스코프,로직분석기,프로토콜분석기,파형발생기,전압계,카운터/토탈라이저를 결합하여 측정과제에 대한 신속한 답을 찾을수 있습니다.
- 트리거 이벤트 사이의 ‘데드 타임 (dead time)’ 최소화 및 무작위 및 산발적 이벤트 관측 향상
- 다른 신호에 의하여 가려진 경우에도 신호 이상을 관찰하고 강조 표시합니다.
- 시리얼버스 트래픽을 트리거,디코딩,시각화 하여 임베디드 시리얼버스 설계의 분석 및 디버깅 속도를 가속화 합니다.
- 사용자와 가장 적합한 방식으로 장비와 상호 작동
- 전이(과도) 고속 신호를 시간화 하여 더나은 컬러 색상의 FFT 를 사용하여 주파수 영역에서 캡쳐 및 분석
소개
| Model | Bandwidth | Analog Channels | Digital Channels |
|---|---|---|---|
| DS7014 | 100 MHz | 4 | - |
| DS7024 | 200 MHz | 4 | - |
| DS7034 | 350 MHz | 4 | - |
| DS7054 | 500 MHz | 4 | - |
| MSO7014 | 100 MHz | 4 | 16 |
| MSO7024 | 200 MHz | 4 | 16 |
| MSO7034 | 350 MHz | 4 | 16 |
| MSO7054 | 500 MHz | 4 | 16 |
| Model | Real-time Sample Rate | Max Memory Depth | Waveform Capture Rate |
|---|---|---|---|
| DS7014 | 10 GSa/s | 100 Mpts (500M opt) | 600,000 wfms/s |
| DS7024 | 10 GSa/s | 100 Mpts (500M opt) | 600,000 wfms/s |
| DS7034 | 10 GSa/s | 100 Mpts (500M opt) | 600,000 wfms/s |
| DS7054 | 10 GSa/s | 100 Mpts (500M opt) | 600,000 wfms/s |
| MSO7014 | 10 GSa/s | 100 Mpts (500M opt) | 600,000 wfms/s |
| MSO7024 | 10 GSa/s | 100 Mpts (500M opt) | 600,000 wfms/s |
| MSO7034 | 10 GSa/s | 100 Mpts (500M opt) | 600,000 wfms/s |
| MSO7054 | 10 GSa/s | 100 Mpts (500M opt) | 600,000 wfms/s |
설명
7종류의 측정기능을 한 장비에서 해결
하나의 장비에 오실로스코프, 로직분석기, 프로토콜분석기, 파형발생기, 전압계, FFT분석기, 카운터/토탈라이저를 결합하여 측정과제에 대한 신속한 답을 찾을수 있습니다.
최대 5백만 포인트의 긴 메모리
고속의 샘플속도로 장시간 수집하여 복잡한 디지털 스트림에 미지의 문제점 발견
터치, 마우스, 노브 / 버튼, Web 원격 등의 유연한 사용자 인터페이스
10.1인치 터치 화면 및 노브와 버튼,마우스로 7000 시리즈는 실험실에서 가장 효율적인고 쉬운 방법으로 신호분석을 가능하게 합니다. 대화형 브라우저 제어는 휴대폰이나 테블릿에서 지원하도록 합니다. 프로그래밍 인터페이스는 자동 복합 시험 시퀀스를 가능하게 합니다.
범용적인 직렬 통신 프로토콜 분석
임베디드 직렬 버스 설계의 디버그 및 분석을 가속화하기 위해 트리거링, 디코딩 및 시각화합니다.
전체 메모리 하드웨어 측정
화면에 표시되는 파형 데이터에 제한없이 여러주기의 고주파 신호 측정 결과를 정확하게 얻을 수 있습니다.
최대 600,000wfms/s 파형 캡쳐 속도
트리거 이벤트 사이의 "데드 타임 (dead time)"최소화 및 무작위 및 산발적 이벤트 관측 향상
선명한 컬러 FFT
77000의 FFT 기능은 최대 1백만 포인트를 사용하여 정밀한 분해능을 제공합니다. 7000 시리즈의 고급사용자 제어는 주파수영역에서 관심신호를 찾아내기가 아주 수월합니다. 컬러FFT기능은 실시간 스펙트럼분석기 처럼 과동 및 호핑 RF신호를 강조해주는 컬러화 기능을 제공합니다.
