크로마 ・ CHROMA
62000L 직류 전원 공급기 시리즈 – DC Power Supply Series
• 62000L Series
62010L-36-7 ・ 62015L-60-6
크로마 사용자정의 DC 파워 소스 파워 서플라이 써플라이 직류 전력 공급기 POWER SOURCE
주요 특징
- 전압 범위 : 0 ~ 60V
전류 범위 : 0 ~ 7A
전력 범위 : 0~150W - 정전력에서 넓은 전압 및 전류 범위 조합
- 프로그래밍 기능과 안정적인 전력을 합리적인 가격에 제공
- 낮은 소음 : <3mVp-p
- 높은 과도 응답 : <30us
- 고속 프로그래밍
- 정밀한 V&I 측정
- GPIB/USB/이더넷 인터페이스 지원
- 원격 감지
- 마스터 슬레이브로 연결하여 병렬 및 직렬 제어 가능
- 자동 시퀀싱 프로그래밍을 위한 8단계
- 운영 상태 사용자 정의를 위한 16개의 스토리지 위치 제공
- OVP, 전류 제한, 열 및 과출력 보호 기능 제공
- CE 인증
Chroma 62000L 시리즈 프로그래밍 가능 DC 전원 공급기는 낮은 소음의 선형 성능과 빠른 과도 응답성을 제공합니다. 이 장치는 전반적인 자동 테스트 시스템 통합, 자동차 전력 전자 장치 MCU/ECU, 전력 반도체, 무선 통신 등을 대상으로 하는 많은 전용 기능을 가지고 있습니다. 62000L 시리즈는 차세대 전력 전자 제품의 엄격한 요구 사항을 충족하도록 설계된 품질 높은 프로그래밍 가능 DC 소스입니다.

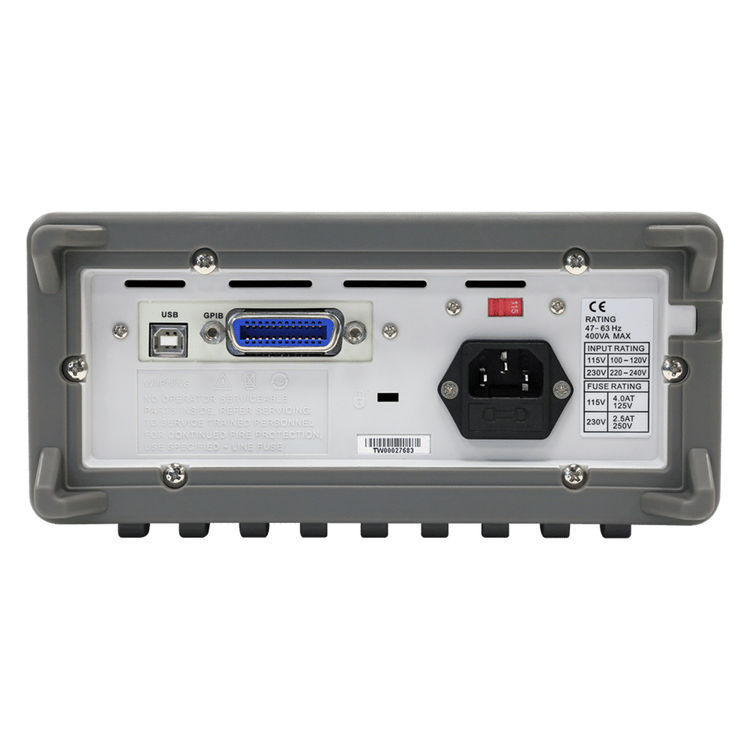

GPIB 및 USB 제어 인터페이스는 62000L 시리즈와 함께 표준으로 제공되며 추가 구매가 필요하지 않습니다. 62000L 시리즈는 두 인터페이스 중 하나를 통해 쉽게 원격 제어할 수 있습니다. 62000L의 무게는 2.5kg 미만이며 케이스 크기는 214.6W * 88.6H * 280D mm입니다. 가벼운 무게와 컴팩트한 사이즈로 취급과 적재가 용이합니다.
자동 범위 조정을 사용하면 전압과 전류를 자유롭게 조정할 수 있습니다. 이 기능을 사용하면 최적의 범위를 수동으로 선택할 필요가 없어 모든 전압 및 전류 설정에서 최적의 전력을 사용할 수 있습니다.
정격 최대 출력보다 큰 전압과 전류가 필요한 분야에는 여러 전원 공급기를 사용하여 이 작업을 수행할 수 있습니다. 전원 공급기는 더 많은 장치를 연결하여 전압 또는 전류 출력을 높일 수 있습니다. 직렬 병렬 연결을 사용하여 최대 7개의 장치를 동시에 연결하여 전압(최대 252V)과 전류(최대 49A) 출력을 높일 수 있습니다.

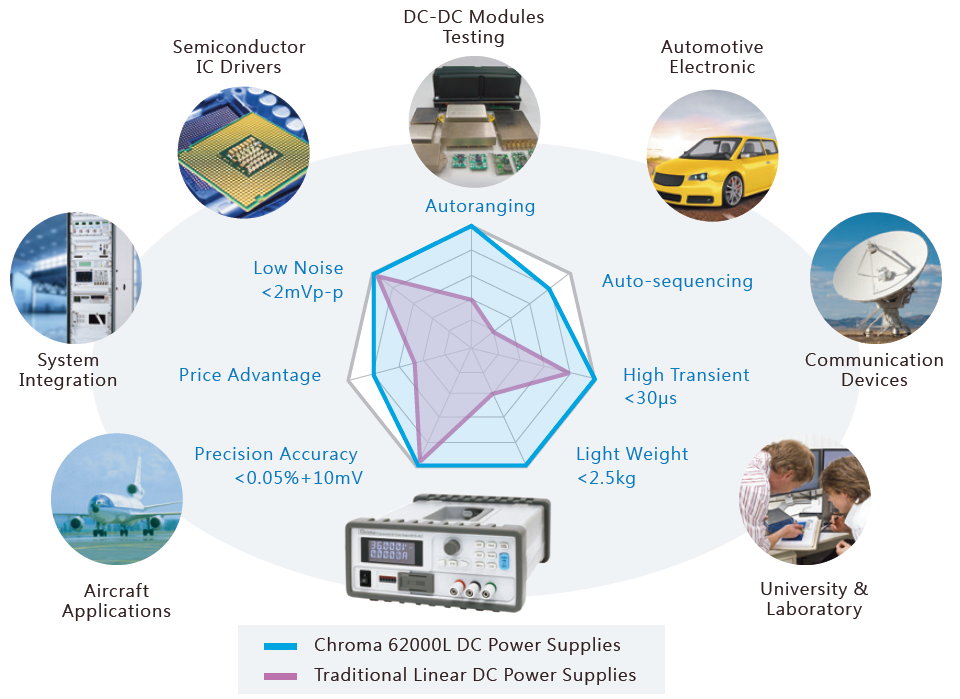

62000L 기능 및 응용 분야
출력 범위 자동 조정
▲ 출력 범위 자동 조정
62000L 시리즈 프로그램 가능 DC 전원 공급기의 작동 범위는 매우 광범위합니다. 150W/60V/6A의 출력 사양을 갖춘 Chroma 모델 62015L-60-6는 아래 그림과 같이 서로 다른 조합에서 작동할 수 있는 반면 다른 일반적인 DC 전원 공급기는 단일 포인트의 최대 출력 전력만 달성할 수 있습니다.
광범위한 전압 및 전류 애플리케이션의 경우 하나의 DC 전원 공급기를 사용하여 저전압/고전류 및 고전압/저전류 UUT의 입력을 테스트할 수 있습니다. 표준 ATE와 통합하면 62000L 시리즈 DC 전원 공급 장치 하나가 여러 DC 전원 공급 장치를 대체할 수 있어 비용을 크게 절감하고 공간을 절약할 수 있습니다.
높은 과도 응답

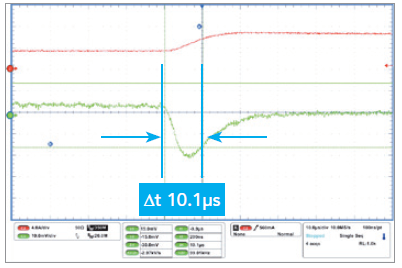

▲ 높은 과도 응답
62000L 시리즈는 출력 전압에 대한 높은 과도 응답을 갖춘 최첨단 DC 전원 공급 장치 설계를 갖추고 있습니다. 예를 들어, 1A/us의 속도로 출력 전류가 3.5A에서 7A로 변경되면 실제 출력의 전압 변화가 10.1us 범위에서 15mV로 돌아갈 수 있습니다.
동적 로드 변경의 경우 62000L 시리즈는 안정적인 DC 출력을 제공하기 위해 빠르게 반응할 수 있을 뿐만 아니라 로드 변화로 인해 발생하는 서지 전압을 줄여 UUT를 손상을 방지할 수 있습니다. 정전기가 아닌 제품 또는 테스트 용도의 경우 62000L 시리즈는 안정적인 DC 전원 공급 장치를 적시에 제공할 수 있습니다.
낮은 출력 노이즈
▲ 낮은 출력 노이즈
62000L 시리즈는 순수하고 안정적인 DC 전원을 제공합니다. 예를 들어 62010L-36-7 출력 전압 노이즈는 최대 정격 전류 및 최대 출력 전력 하에서 1.18mVp-p(20~20MHz)입니다.
62000L 시리즈는 반도체 테스트, IC 드라이브 등 엄격한 전력 품질이 요구되는 정밀 제품의 경우 제품 규격을 준수하여 높은 소음 간섭으로부터 UUT를 보호함으로써 낮은 리플과 저소음 입력 전력을 제공합니다.
자동 시퀀스 프로그래밍
▲ 자동 시퀀스 프로그래밍
62000L 시리즈에 내장된 자동 시퀀싱 프로그래밍 기능을 사용하여 원하는 출력 파형과 사이클을 정의하고 편집할 수 있습니다. 사이클당 8개의 단계를 사용할 수 있으며 각 스텝은 전압이 상승 또는 하강하는 시간과 체류 시간을 설정할 수 있습니다. 이 기능은 UUT 테스트 기준에 따라 필요한 출력 전압을 편집하여 전력 전자 장치의 파형 신호 시뮬레이션 테스트 및 자동차 전자 장치의 전력 시뮬레이션 테스트에도 적용할 수 있습니다.
마스터/슬레이브 제어
62000L 시리즈 마스터 슬레이브 컨트롤에는 다음과 같은 4가지 모드가 있습니다.
- 병렬 모드 : 마스터 슬레이브 병렬 컨트롤은 여러 전원 공급기를 연결하여 전류 출력을 확장합니다.
- 직렬 모드 : 마스터 슬레이브 시리즈 컨트롤은 여러 전원 공급기를 연결하여 전압 출력을 확장합니다.
- 일반 모드 : 마스터 슬레이브 정상 제어는 각 전원 공급기가 마스터에서 출력하기 위해 설정한 지연 시간을 따릅니다.
- 추적 모드 : 마스터 슬레이브 트랙 모드는 각 전원 공급기를 추적하여 마스터의 출력 전압 및 상태와 동기화합니다.
