CHROMA 61800 재생 AC 부하 기능 및 그리드 시뮬레이터 시리즈
가격문의(상세정보 참조)
청정 재생 에너지원 대한 전 세계적인 관심의 증가로, PV 인버터 및 풍력 에너지 시스템과 같은 DR(왜곡된 리소스) 제품에 대한 시장 수요가 지속적으로 증가하고 있습니다.
이러한 수요로 온 그리드(on-grid) 제품의 적절하고 안전한 작업을 보장하는 IEEE 1547 / IEC 61000-3-15 / IEC 62116 등의 표준에 대한 엄격한 규정 테스트가 필요해졌습니다.
제조업체는 이러한 테스트를 수행하여 규정 준수를 인증하고 제품 신뢰도에 관한 우려를 해소하는 일이 중요해졌습니다.
Chroma의 새로운 61800 그리드 시뮬레이터 제품군은 규정 준수, 안전 및 제품 검증 테스트를 위한 고급 기능과 더불어 4 사분면, 완벽한 회생, 그리드 시뮬레이터를 제공하여 이러한 테스트 요구 사항을 충족하도록 설계되었습니다.
클릭 하시면 이동합니다.
크로마 ・ CHROMA
61800 재생 AC 부하 기능 및 그리드 시뮬레이터 시리즈 – Regenerative AC Load Function & Grid Simulator Series
• 61800 Series – 재생 AC 로드 기능
— 61830 Series – 재생 그리드 시뮬레이터 Regenerative Grid Simulator
61830 ・ 61845 ・ 61860
61800-100
A618001 ・ A618002
B618000 ・ B618001 ・ B618002
B618003 ・ B618004 ・ B618005
— 61809 · 61812 · 61815 – 재생 그리드 시뮬레이터 Regenerative Grid Simulator
61809 ・ 61812 ・ 61815
A618001
A620039 ・ A620045
크로마 리제너러티브 AC 로드 교류 로드 전자 부하 기능
• 61800 Series – 재생 AC 부하
주요 특징
- 61800 시리즈 옵션 기능
- 작동 전압: 50~300VLN
- 작동 주파수: 30~100Hz
- CC 정류 모드, CP 정류 모드, CR 모드, CC 위상 리드/래그 모드 및 CP 위상 리드/래그 모드 지원
재생 AC 부하 기능은 CC 정류 모드, CP 정류 모드, CR 모드, CC 위상 리드/래그 모드 및 CP 위상 리드/래그 모드와 같은 다양한 모드로 구성되어 있습니다.

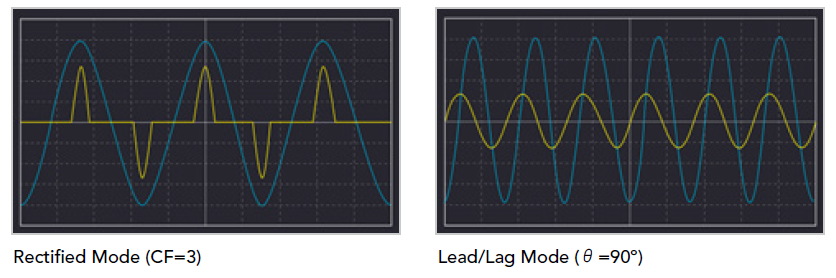

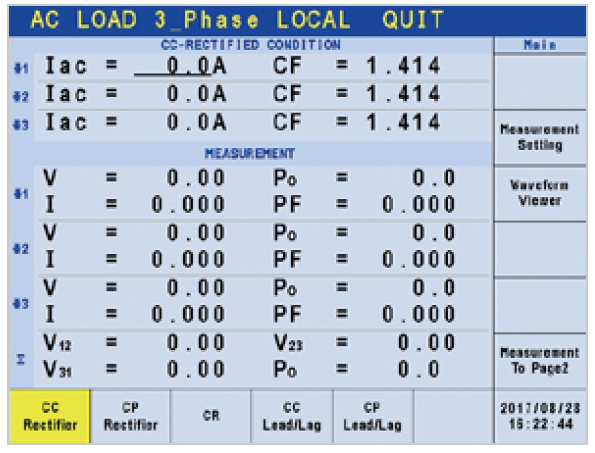

Rectified(정류) 모드에서는 전압 및 전류가 첫 번째 및 세 번째 사분면에서 작동하는 Chroma 63800 시리즈 AC 부하와 유사한 특성을 지닌 비선형 정류 부하를 시뮬레이션할 수 있습니다. Rectified(정류) 모드에서는 매개 변수 설정과 같이 전류, 전력 및 CF가 포함된 CC 및 CP 기능을 모두 지원합니다.

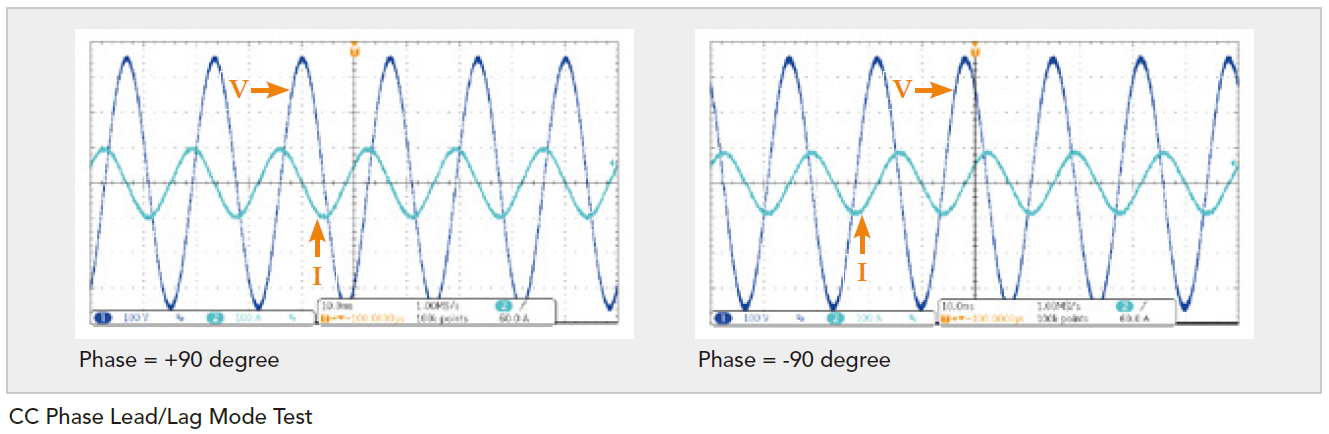

90도~-90도의 위상각 설정 범위를 갖춘 위상 리드/래그 모드는 유도형 또는 용량형 부하 이하에서 해당 전압 및 전류 조건을 시뮬레이션합니다. 위상 리드/래드 모드(매개 변수 설정과 같이 전류, PF 및 위상 각도)에서 전류 파형이 정현파이며, 위상 각도 설정이 90.1도~180도(-90도~-180도) 범위에 있을 경우 61800은 전류 소스가 됩니다. 재생 AC 부하 기능은 주로 EVSE 충전 스테이션, 하이브리드 PV 인버터, PCS, UPS, 및 마이크로 그리드 관련 테스트 응용 분야에 적합합니다.

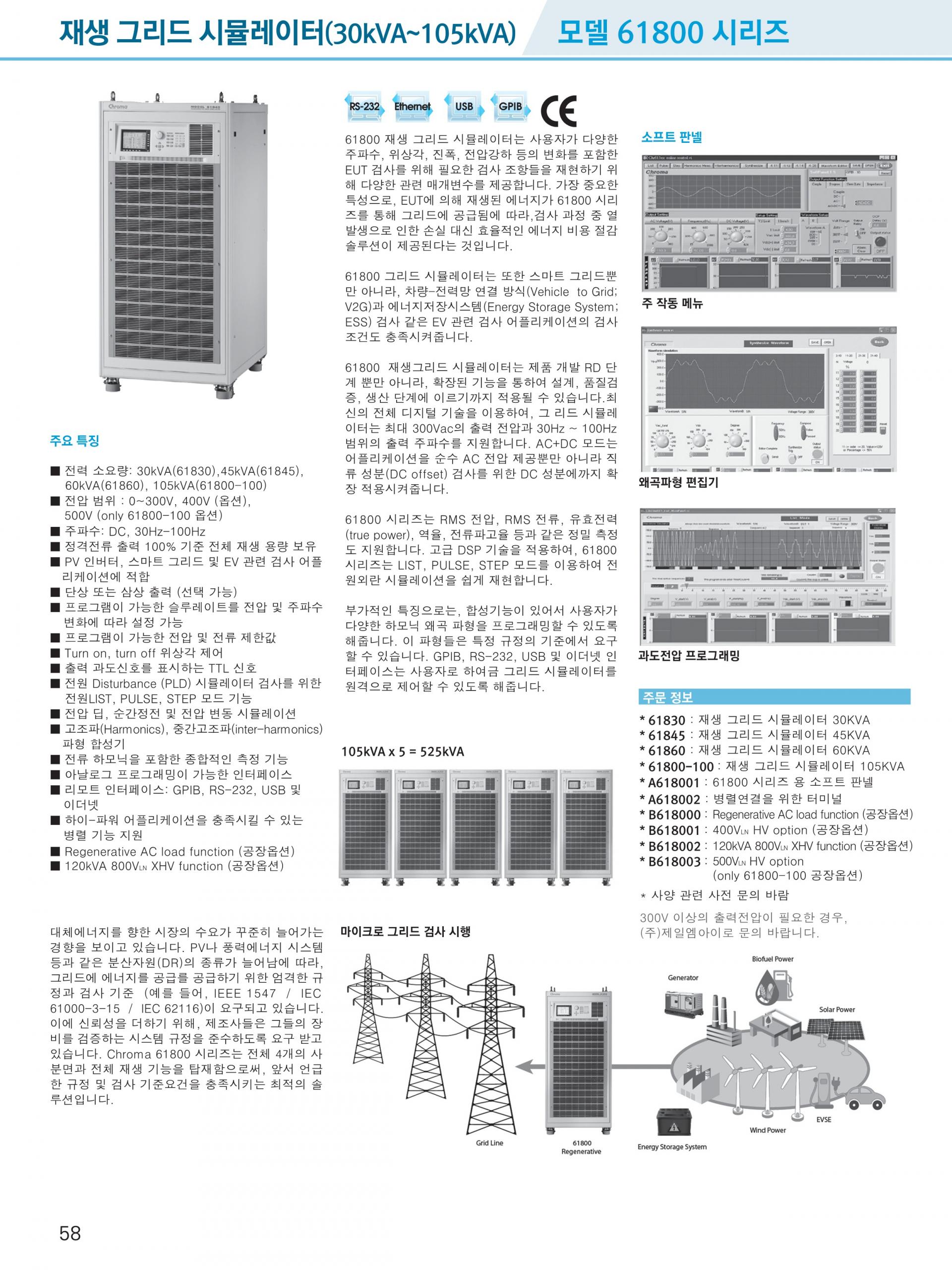

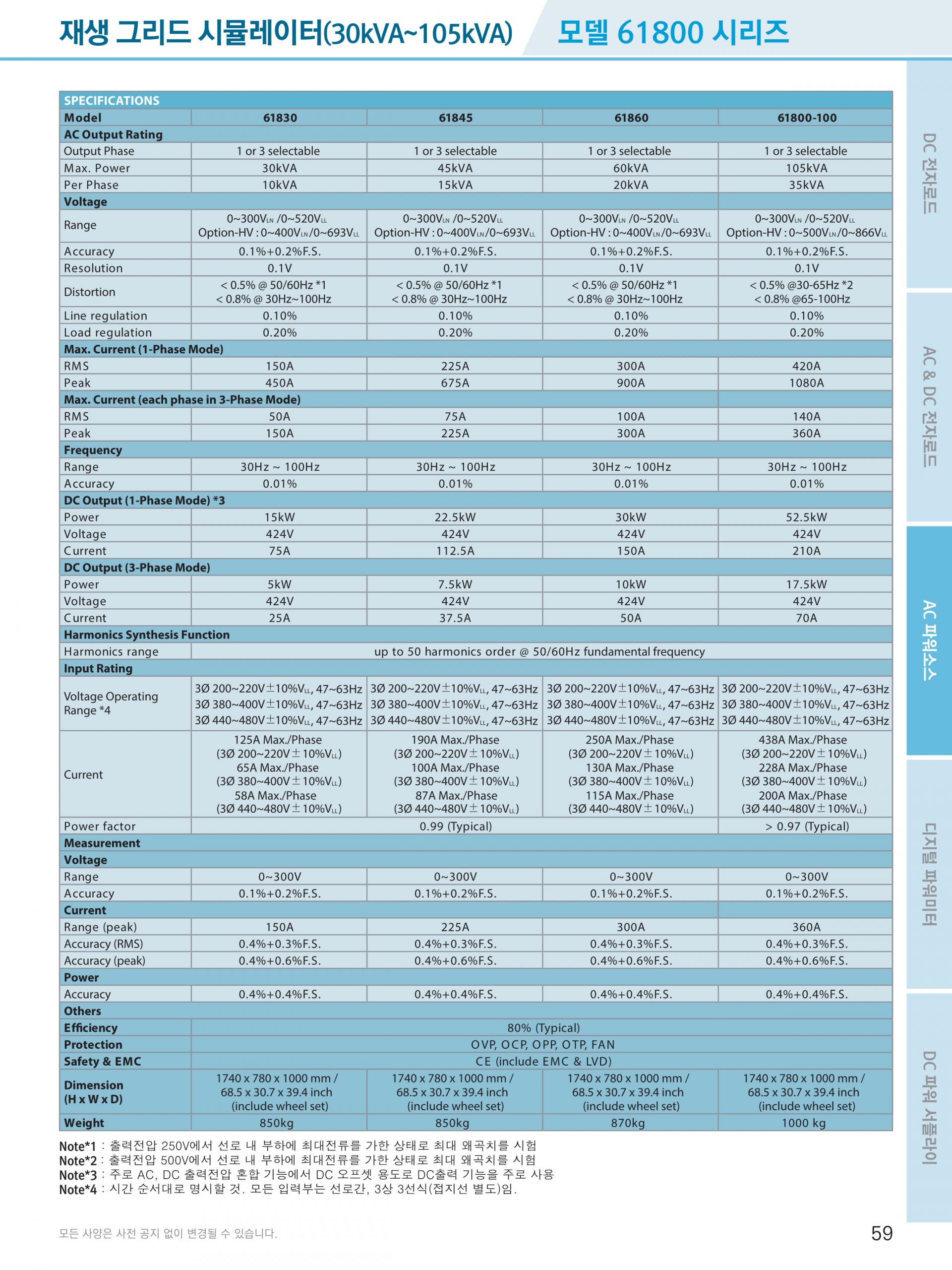

• 61830 Series – 재생 그리드 시뮬레이터 Regenerative Grid Simulator
주요 특징
- 출력 전력 :
- 61830 : 30kVA
- 61845 : 45kVA
- 61860 : 60kVA
- 61800-100 : 105kVA
- 출력 전압 : 0~300V, 400V(옵션*1), 500V(옵션*2)
- 출력 주파수 : DC, 30Hz~100Hz
- 사용자가 선택할 수 있는 단일 위상 또는 3상 출력
- 전체 4개의 사분면, 출력 정격 전류 최대 완벽하게 재생
- PV 인버터, 스마트 그리드 및 EV 관련 테스트 응용 분야를 위해 특별히 설계됨
- 전압 및 주파수에 대한 프로그래밍 가능 슬루레이트 설정
- 프로그래밍 가능 전압 및 전류 제한
- 위상 각도 제어 ON/OFF
- PLD(전력선 방해) 시뮬레이션 테스트를 위한 LIST(리스트), PULSE(펄스), STEP(스텝) 모드 기능
- 전압 강하, 순간 정전 및 전압 변동 시뮬레이션
- 고조파, 상호 고조파 파형 합성기
- 전류 고조파를 포함한 포괄적인 측정 기능
- 아날로그 프로그래밍 가능 인터페이스
- 원격 인터페이스: GPIB, RS-232, USB 및 이더넷
- 보다 높은 전력 응용 분야에 대한 병렬 출력(3상에만 해당)
- 재생 AC 부하 기능(옵션*1)
- 120kVA 800VLN XHV 기능(옵션*1)
*1: 61830/61845/61860 option
*2: 61800-100 option
청정 재생 에너지원 대한 전 세계적인 관심의 증가로, PV 인버터 및 풍력 에너지 시스템과 같은 DR(왜곡된 리소스) 제품에 대한 시장 수요가 지속적으로 증가하고 있습니다. 이러한 수요로 온 그리드(on-grid) 제품의 적절하고 안전한 작업을 보장하는 IEEE 1547 / IEC 61000-3-15 / IEC 62116 등의 표준에 대한 엄격한 규정 테스트가 필요해졌습니다. 제조업체는 이러한 테스트를 수행하여 규정 준수를 인증하고 제품 신뢰도에 관한 우려를 해소하는 일이 중요해졌습니다. Chroma의 새로운 61800 그리드 시뮬레이터 제품군은 규정 준수, 안전 및 제품 검증 테스트를 위한 고급 기능과 더불어 4 사분면, 완벽한 회생, 그리드 시뮬레이터를 제공하여 이러한 테스트 요구 사항을 충족하도록 설계되었습니다.
Functions and Applications
61800 회생 그리드 시뮬레이터는 프로그래밍 가능 입력 소스가 필요한 산업용 전자제품과 가전제품과 같은 일반적인 전자 제품 테스트에 적합하게 설계된 전체 4개의 사분면을 지원하는 완벽하게 회생되는 AC 전원 공급 장치입니다. 또한 61800은 PV 인버터 및 온라인 UPS 테스트를 위해 그리드 특성을 시뮬레이션하도록 설계되었습니다. 위에 같이 다양한 유형의 어플리케이션을 원활하게 지원하기 위해 전력은 UUT로부터의 소스 및 싱크 둘 다일 수 있습니다. UUT 소스 전류의 경우 감지 회로가 과도 전력을 감지하고 그리드로 다시 재활용됩니다.
61800 그리드 시뮬레이터는 V2G(차량에서 그리드) 및 ESS(에너지 저장 시스템) 테스트와 같은 스마트 그리드와 EV 관련 테스트 응용 분야의 테스트 요구 사항도 충족할 수 있습니다. 61800 회생 그리드 시뮬레이터는 R&D 중 제품 개발에만 국한되지 않으며, 이 광범위한 기능은 설계 및 품질 검증은 물론 다양한 생산 단계 전반에서 중요합니다. 최첨단 디지털 제어 기술을 사용하는 61800은 30Hz~100Hz 범위의 출력 주파수에서 최대 300VAC를 전달할 수 있습니다. AC+DC 기능은 DC 오프셋 바이어스가 필요한 애플리케이션에 활용합니다.
61800은 일반 응용 분야에 대해 깨끗하고 정밀하며 안정적인 AC 전압을 공급할 뿐만 아니라 제품 검증 테스트에 필요한 다양한 유형의 왜곡 전압 파형과 과도한 조건을 시뮬레이션할 수 있습니다. 이는 아래에 표시된 대로 LIST(리스트)/STEP(스텝)/PULSE(펄스) 모드와 같은 내장 프로그래밍 가능 파형 기능을 사용하여 실행합니다. STEP(스텝) 및 PUSLE(펄스) 기능을 사용하면 단일 또는 연속 스텝 출력 전압 변경을 수행할 수 있습니다. LIST(리스트) 모드에는 보다 다양한 기능이 포함되어 있어 최대 100개 시퀀스의 복잡한 파형을 구성할 수 있습니다. IEC 61000-4-11(순시 정전 및 전압 드롭아웃)과 같은 내성 사양에서 요구하는 전압 파형은 61800 회생 그리드 시뮬레이터를 통해 손쉽게 획득할 수 있습니다.
61800 시리즈의 외부 전압 프로그래밍 입력을 사용하면 모든 AC+DC 파형을 임의의 신호 생성기로부터 공급할 수 있고, 그에 따라 신호를 증폭할 수도 있습니다. 또한 현장에서 관찰되는 실제 메인 공급 파형을 시뮬레이션하는 데 사용할 수도 있습니다.
또한 61800 시리즈는 RMS 전압, RMS 전류, 실제 전력, 역률, 전류 파고율 등 정밀 측정을 제공할 수도 있습니다. 61800은 고급 DSP 기술을 적용하여 LIST(리스트), PULSE(펄스) 및 STEP(스텝) 모드를 사용하여 손쉽게 PLD(전선 방해)를 시뮬레이션할 수 있습니다. 파형 합성 기능과 같은 추가 기능을 통해 사용자는 일부 규정 표준에서 요구되는 다양한 왜곡 고조파 파형을 프로그래밍할 수 있습니다. 61800 그리드 시뮬레이터를 원격으로 제어하는 데는 GPIB(IEEE488.2), RS-232, USB 및 이더넷 인터페이스를 사용할 수 있습니다.

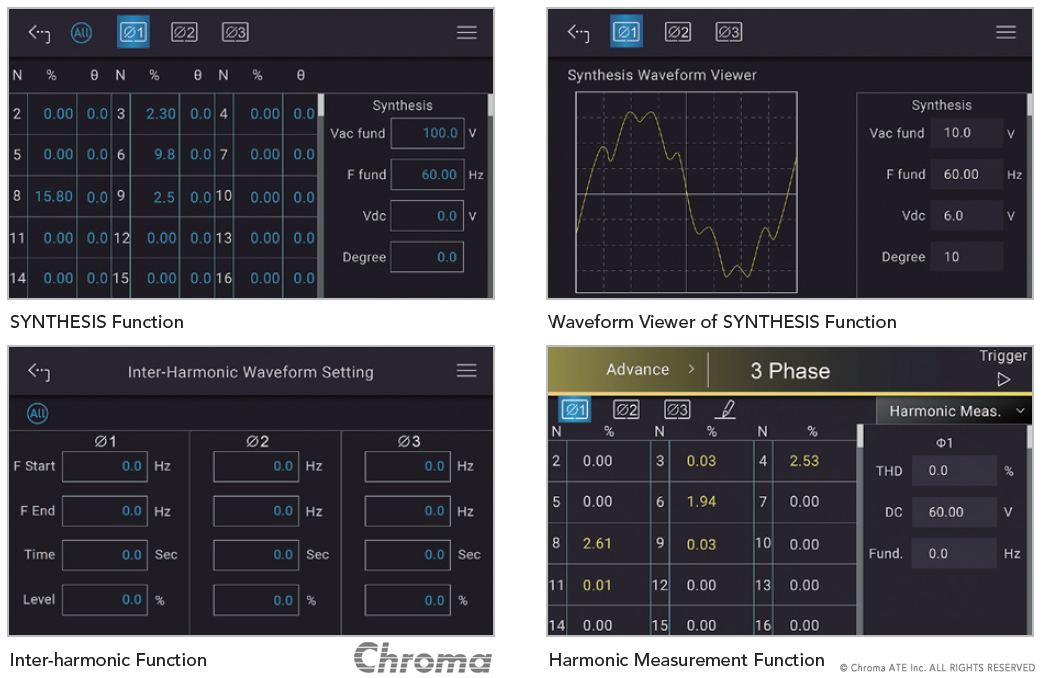

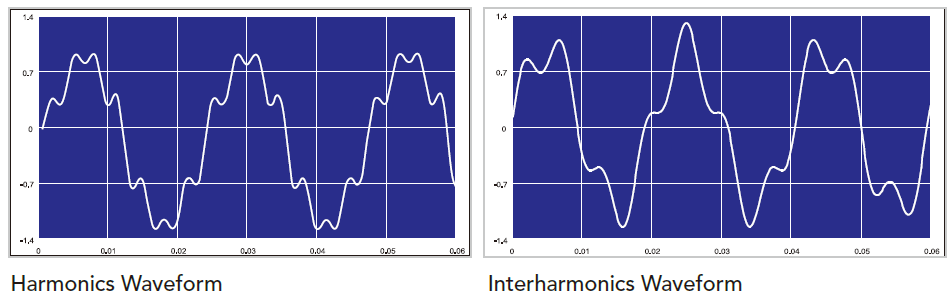

SYNTHESIS(합성) 기능을 사용하면 50/60Hz 기본 주파수를 기반으로 최대 40오더의 주기적 고조파 전압 파형을 생성할 수 있습니다.
INTERHARMONIC(상호 고조파) 기능을 사용하면 50/60Hz 기본 주파수 위의 0.01Hz~2400Hz 범위의 주파수 스위핑을 수행할 수 있습니다. 이 특수 기능은 사용자가 공명 지점을 찾는 데 도움이 됩니다.

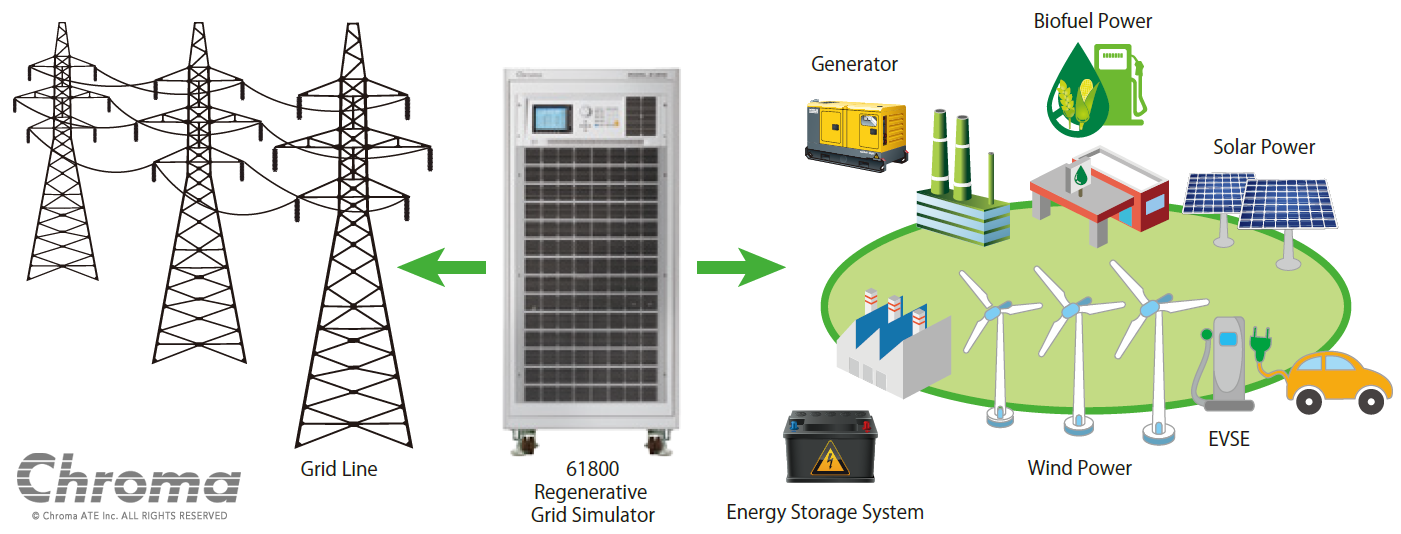

마이크로 그리드 테스트 구현
61800 재생 그리드 시뮬레이터는 마이크로 그리드 테스트 요구 사항을 충족하기 위해 전압 왜곡, 주파수 변동 등 다양한 테스트 조건을 시뮬레이션할 수 있습니다. 가장 중요한 것은 61800 시리즈 제품의 재생 기능이 마이크로 그리드의 DG(Discrete Generator)에서 생성된 전력을 싱크하고 메인 그리드에 다시 전력을 공급할 수 있습니다. 61800 시리즈 제품의 입력 측면은 메인 그리드로부터 절연되도록 특별히 설계되었습니다. 따라서 마이크로 그리드의 DG)에서 추가 절연은 필요하지 않습니다.
그리드 연결 DG 규정 테스트 구현
61800 시리즈 회생 그리드 시뮬레이터는 IEEE 1547 / IEC 61000-3-15 / IEC 62116에 대한 그리드 연결 이산 발전기 시험에 대해 지정된 다음 규정을 충족할 수 있습니다 :
- 전압 이상 테스트
- 주파수 이상 테스트
- 상륙 방지 테스트
- 저전압 주행 테스트
- 내성 테스트(IEC 61000-4-11/4-34)
- 한계 테스트(IEC 61000-3-2/3-3)
효과적인 에너지 절약 솔루션

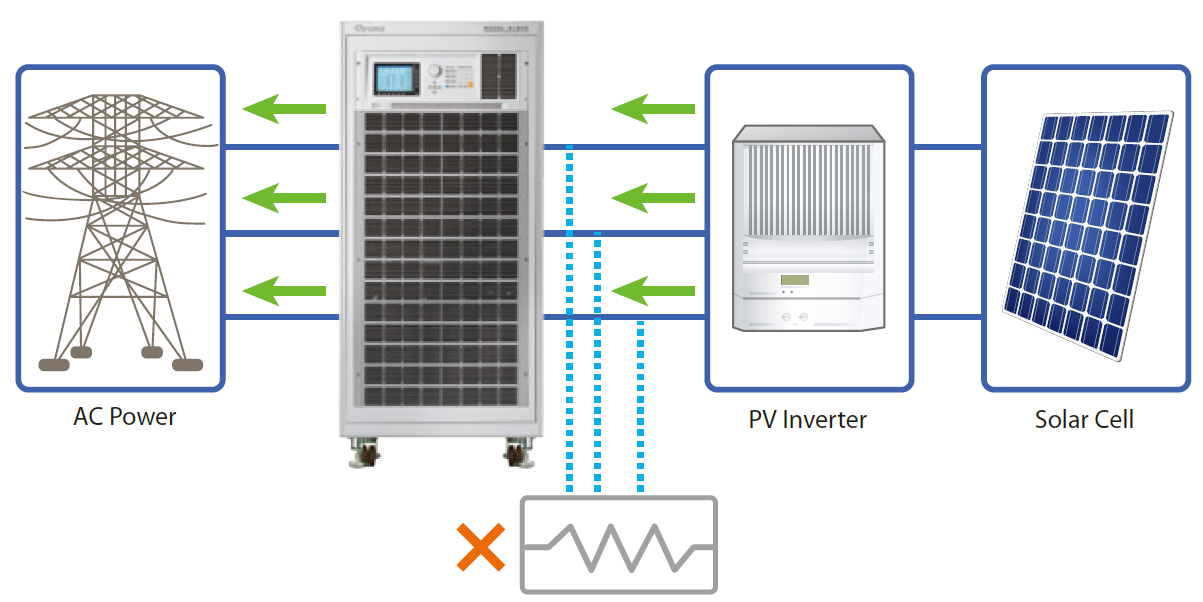

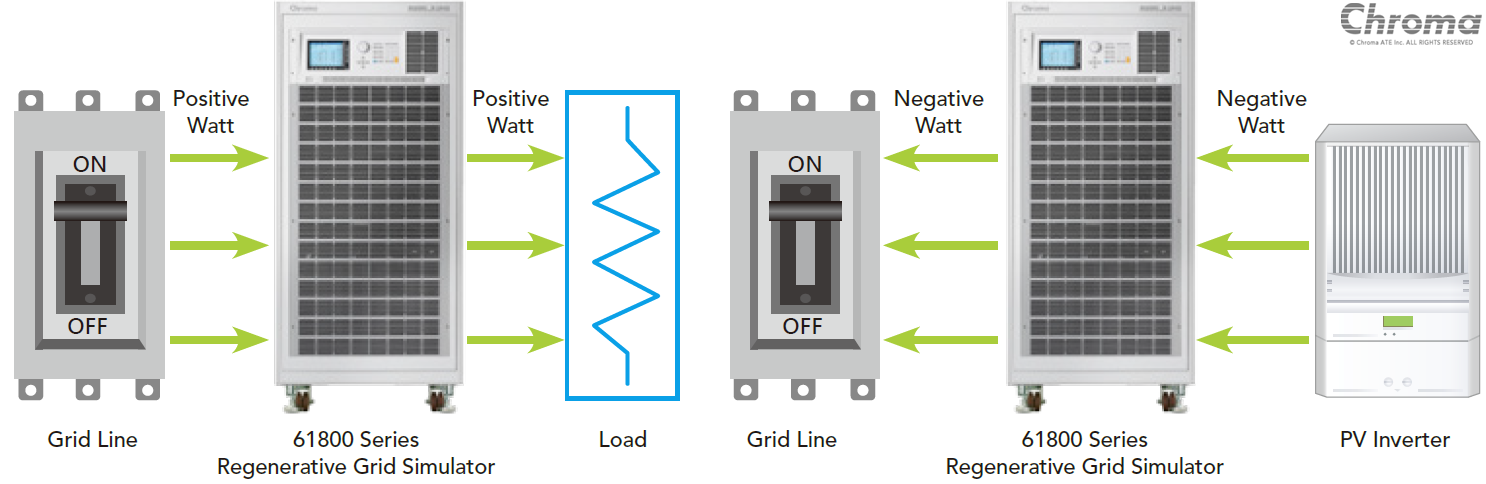

61800 회생 그리드 시뮬레이터는 작동 중에 열로 방출되는 대신 이산 발전기(DG)에 의해 생성된 에너지가 그리드에 피드백되므로 효과적인 에너지 절약 솔루션을 제공합니다.
저전압 주행(LVRT) 테스트용 구현
그리드 연결 PV 인버터의 저전압 주행(LVRT) 기능은 메인 AC 그리드에 이상(전압 강하 등)이 발생할 경우 PV 인버터가 작동 가능한 상태로 유지되고 특정 기간 동안 메인 AC 그리드를 유지해야 함을 명확히 정의한다. 예: BDEW 표준에서는 그리드 전압이 공칭값의 15%까지 떨어졌을 때 PV 인버터가 작동 가능한 상태로 150ms 이상 무효 전력을 공급해야 합니다.

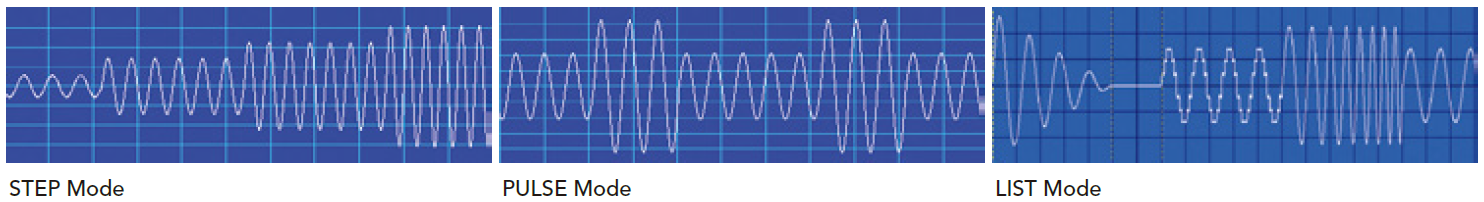

사용자가 최소 0.1ms의 시간 분해능 설정을 제공하는 LIST 모드 기능의 구현을 통해 필요한 과도 테스트 조건을 프로그래밍할 수 있기 때문에 61800 회생 그리드 시뮬레이터는 LVRT 테스트 요구 사항을 완벽하게 충족할 수 있습니다. 또, 61800계 제품의 고조파 합성 기능을 실장하는 것으로, 그리드선 전압 왜곡에 의한 PV인버터 성능에 대한 영향의 연구·평가도 실시할 수 있다. 61800의 주파수 분해능은 0.01Hz로 BDEW 요건을 충족합니다.
상륙 방지 테스트용 구현

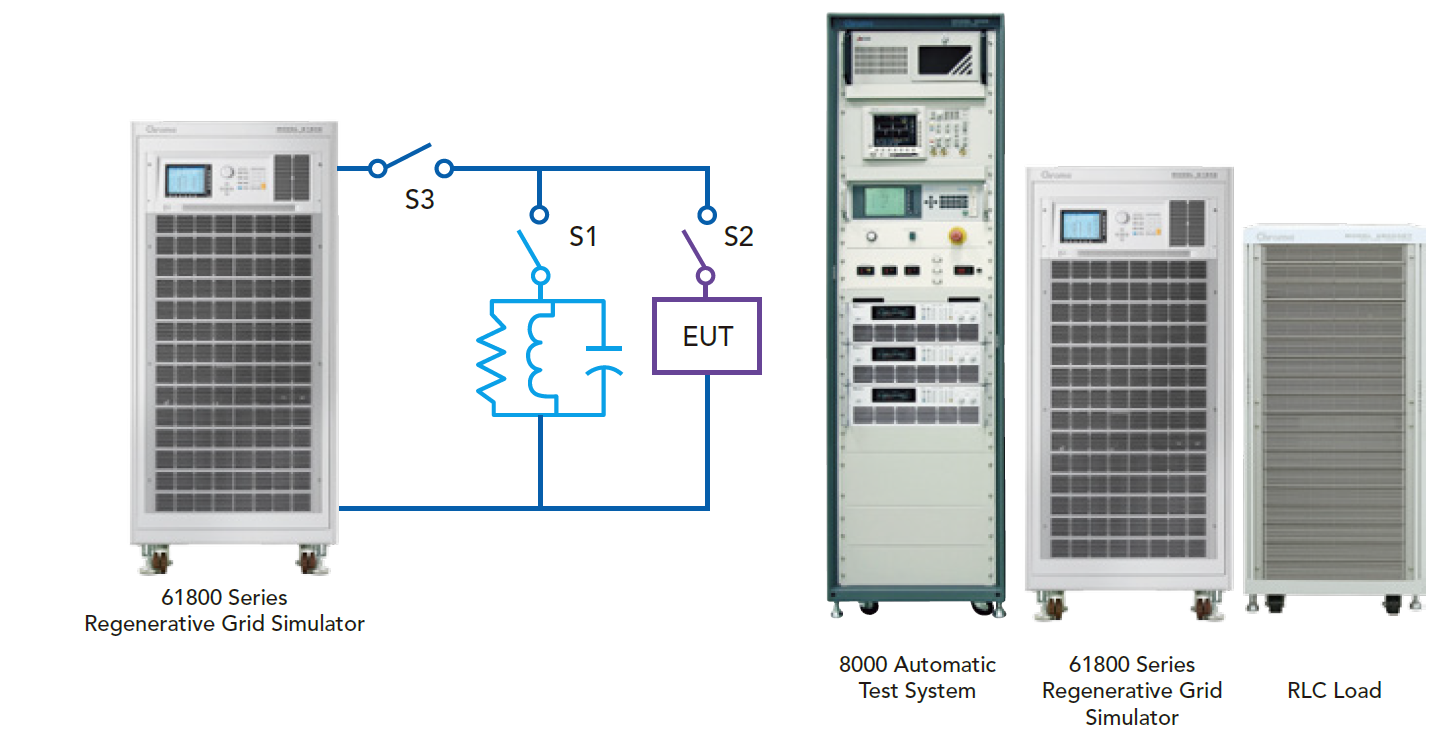

61800 회생 그리드 시뮬레이터와 8000 ATS 및 RLC 부하를 통합함으로써 테스트 시스템은 IEEE 1547/IEC 62116 안티 아일랜드 테스트 요건을 충족할 수 있습니다.
임의 전력 증폭기

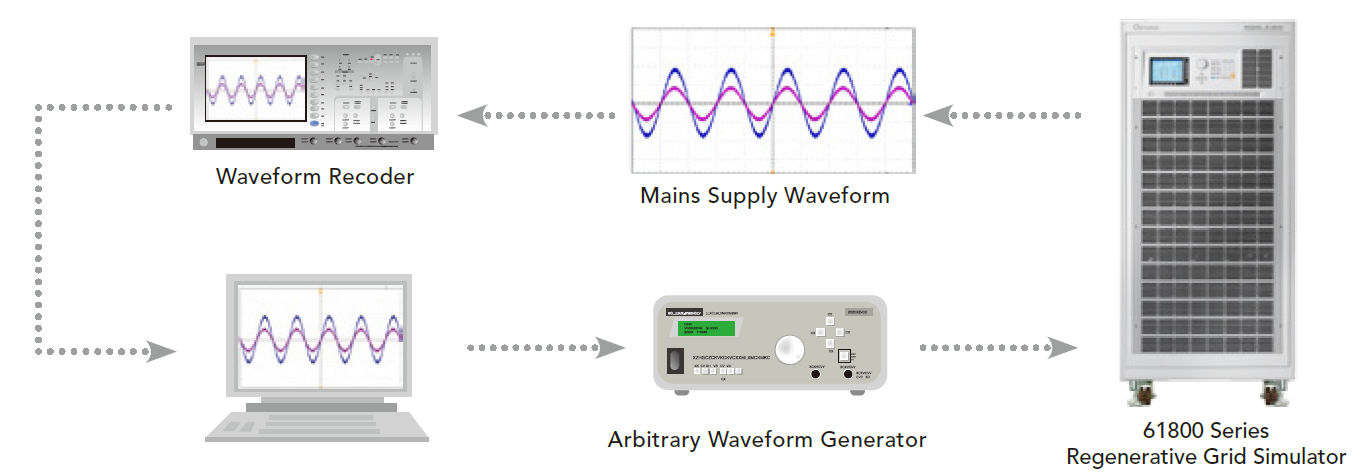

61800 시리즈 재생 그리드 시뮬레이터의 외부 전압 프로그래밍 입력을 통해 사용자는 임의 신호 발생기에서 AC+DC 파형을 공급하고 그에 따라 신호를 증폭할 수 있습니다. 현장에서 관찰된 실제 주전원 공급 파형을 시뮬레이션하는 데 사용하거나 HIL(하드웨어 입력 루프) 애플리케이션을 위한 실시간 디지털 시뮬레이터로 구현할 수 있습니다. 외부 전압 프로그래밍 입력에서 실제 전압 출력까지의 지연 시간은 약 100μs입니다.

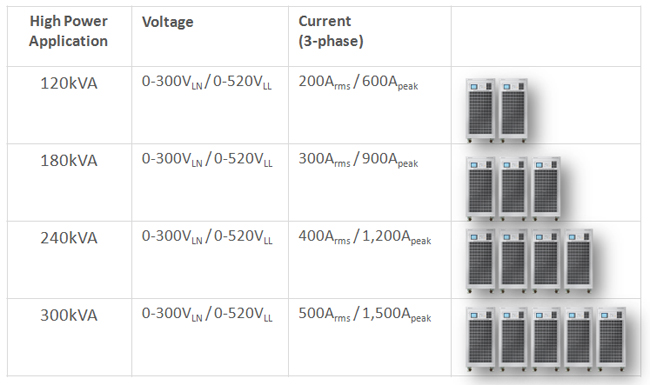

최대 300kW(병렬)의 61800 시리즈 재생 그리드 시뮬레이터 정격 전력

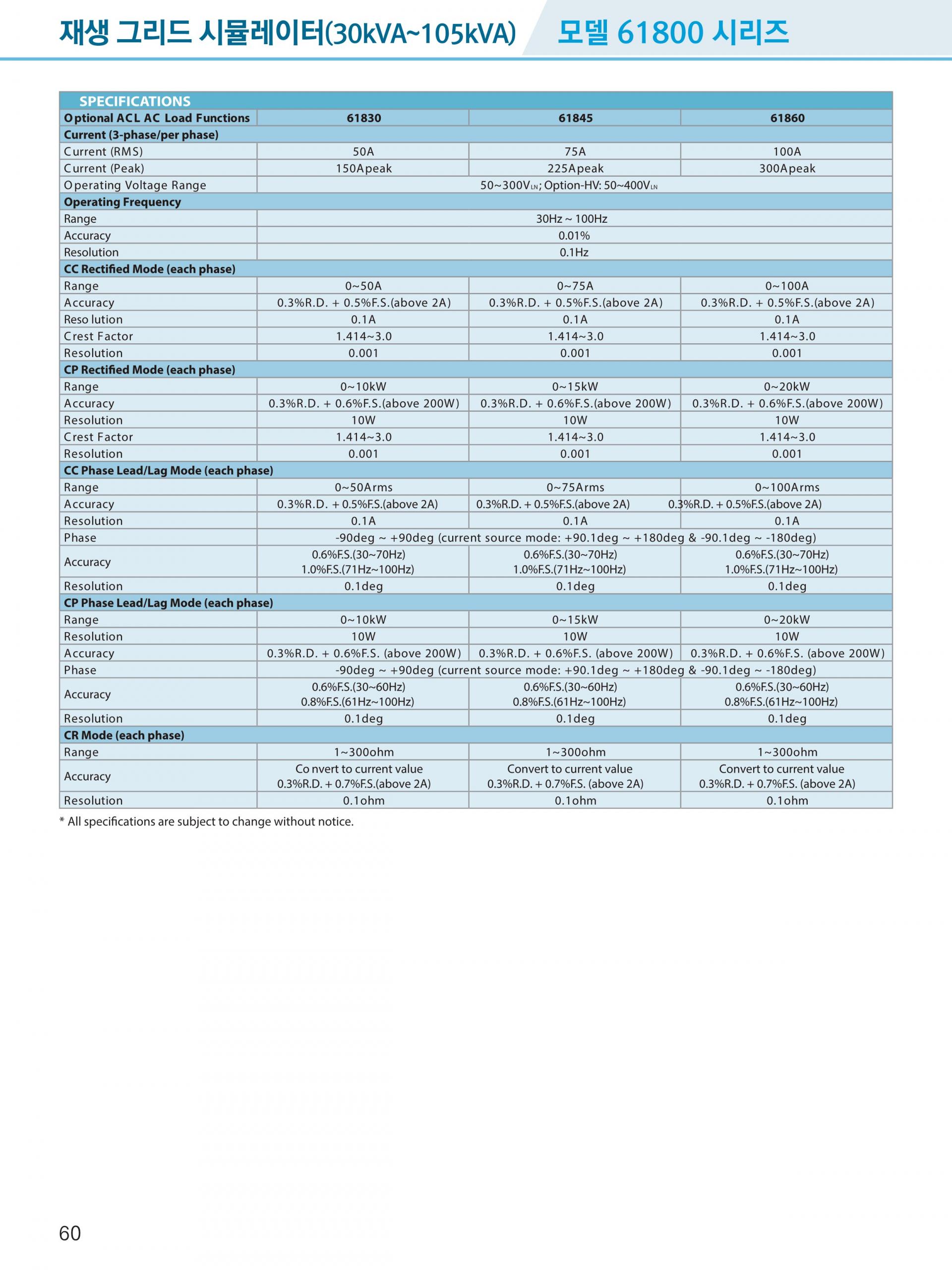

선택적인 기능

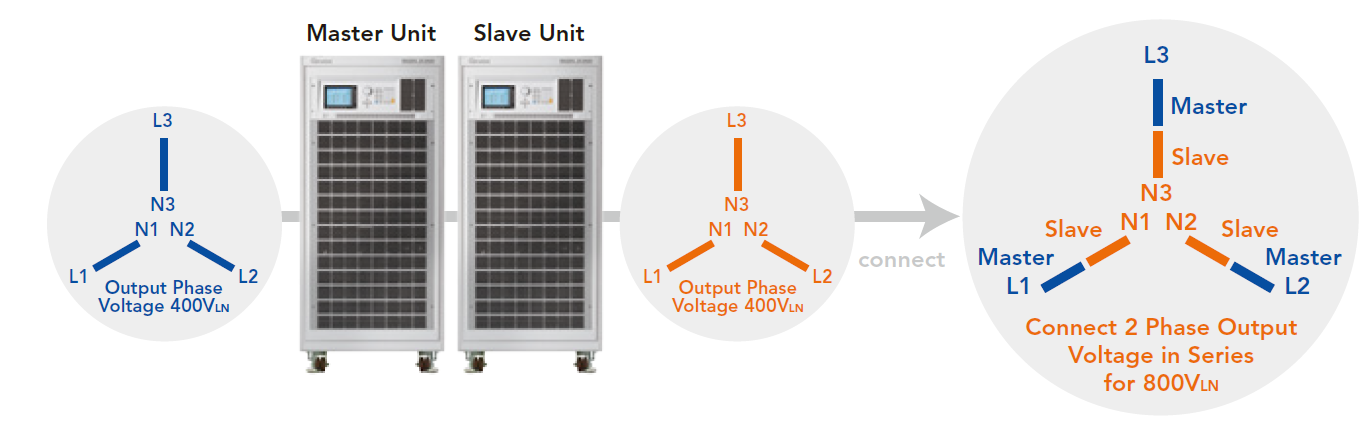

61800 시리즈는 ‘B618000: 재생 AC 부하 기능 및 B618002: 120kVA 800VLN XHV 기능’과 같은 선택적인 기능을 포함하여 테스트 응용 분야 기능을 보다 확장합니다.
재생 AC 부하 기능은 CC 정류 모드, CP 정류 모드, CR 모드, CC 위상 리드/래그 모드 및 CP 위상 리드/래그 모드와 같은 다양한 모드로 구성되어 있습니다.
Rectified(정류) 모드에서는 전압 및 전류가 첫 번째 및 세 번째 사분면에서 작동하는 Chroma 63800 시리즈 AC 부하와 유사한 특성을 지닌 비선형 정류 부하를 시뮬레이션할 수 있습니다. Rectified(정류) 모드에서는 매개 변수 설정과 같이 전류, 전력 및 CF가 포함된 CC 및 CP 기능을 모두 지원합니다.
90도~-90도의 위상각 설정 범위를 갖춘 위상 리드/래그 모드는 유도형 또는 용량형 부하 이하에서 해당 전압 및 전류 조건을 시뮬레이션합니다. 위상 리드/래드 모드(매개 변수 설정과 같이 전류, PF 및 위상 각도)에서 전류 파형이 정현파이며, 위상 각도 설정이 90.1도~180도(-90도~-180도) 범위에 있을 경우 61800은 전류 소스가 됩니다. 재생 AC 부하 기능은 주로 EVSE 충전 스테이션, 하이브리드 PV 인버터, PCS, UPS, 및 마이크로 그리드 관련 테스트 응용 분야에 적합합니다.
B618002 120kVA 800VLN XHV 옵션은 승압 변압기의 구현에서와 일치하지 않는 고성능 출력 과도 전압이 있는 61860을 직렬로 연결하여 최대 800VLN(1385VLL)의 고출력 위상 전압을 달성하기 위한 옵션입니다. B618002 XHV 옵션은 주로 최대 1000VLL의 라인 전압이 있는 HV PV 인버터의 테스트 요구 사항을 충족하기 위해 구현되었습니다.

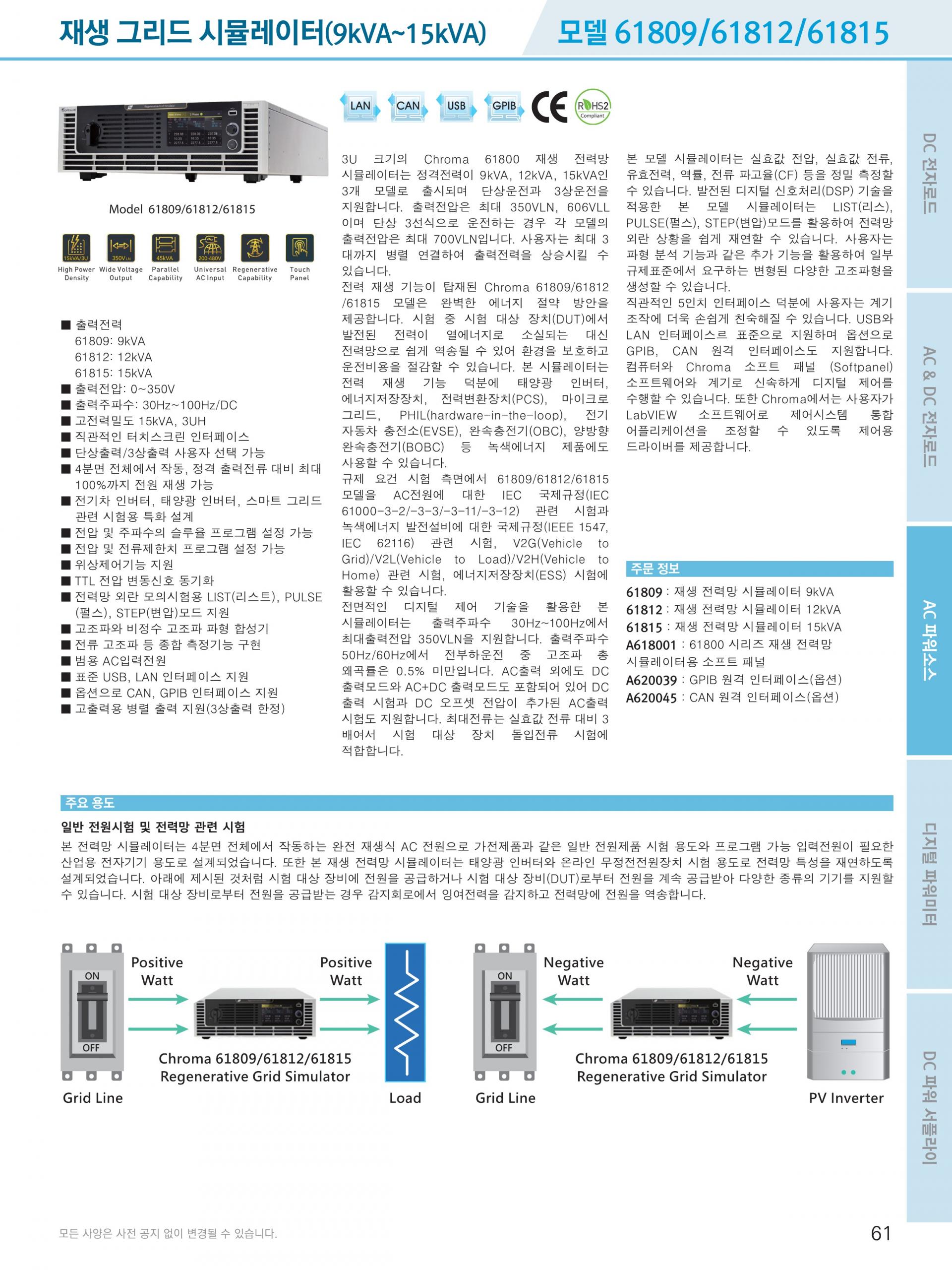

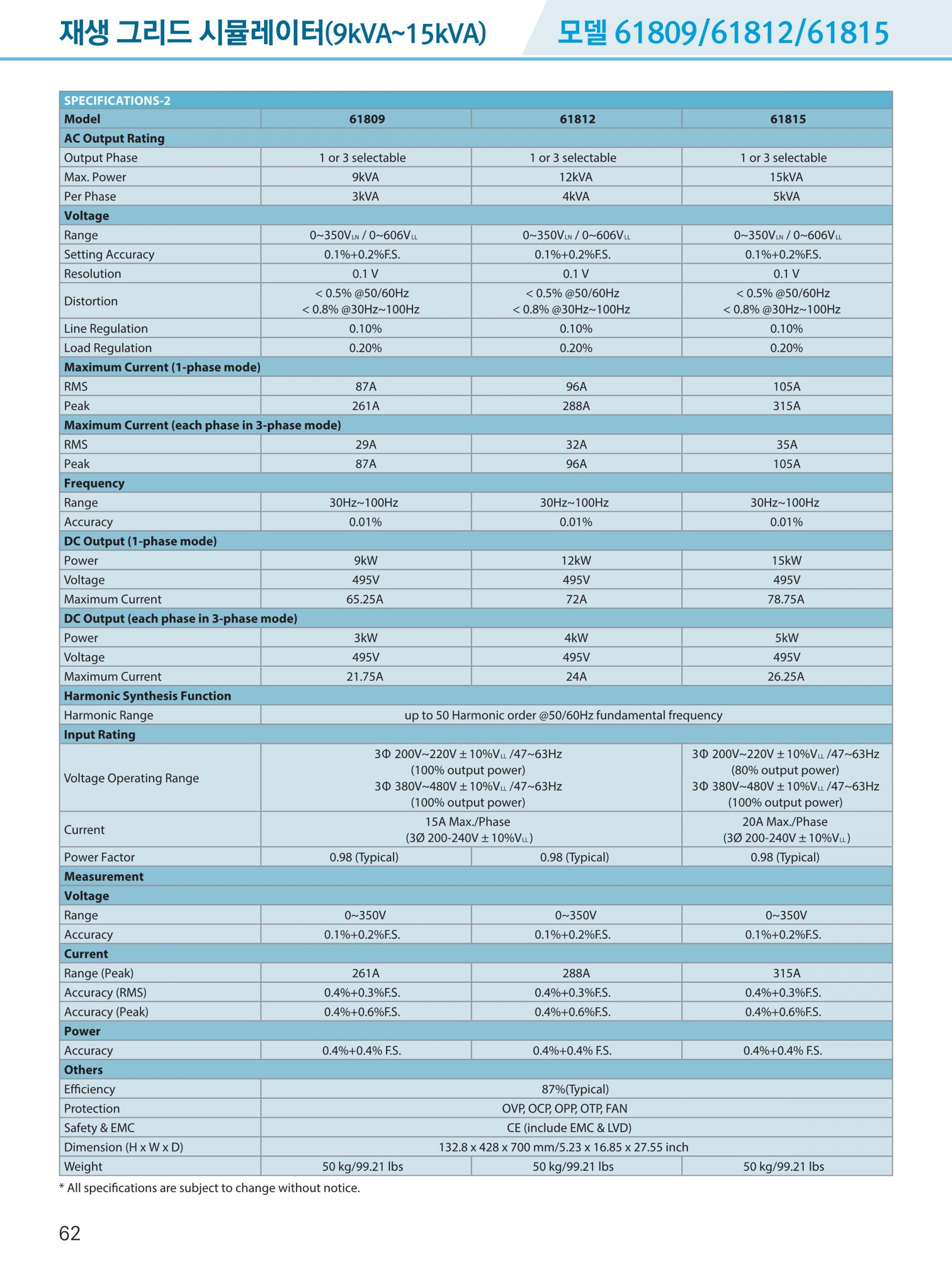

• 61809 · 61812 · 61815 – 재생 그리드 시뮬레이터 Regenerative Grid Simulator
주요 특징
- 출력 전력 :
- 61809 : 9kVA
- 61812 : 12kVA
- 61815 : 15kVA
- 출력 전압 : 0~350V
- 출력 주파수 : 30Hz~100Hz / DC
- 고출력 밀도(3UH에서 15kVA)
- 직관적인 터치 패널 인터페이스
- 사용자가 선택할 수 있는 단일 위상 또는 3상 출력
- 전체 4개의 사분면, 출력 정격 전류 최대 완벽하게 재생
- EV, PV 인버터 및 스마트 그리드 관련 테스트 응용 분야를 위해 특별히 설계
- 전압 및 주파수에 대한 프로그래밍 가능 슬루레이트 설정
- 프로그래밍 가능 전압 및 전류 제한
- 위상 각도 제어 켜기, 끄기
- 전압 변경 시 TTL 신호 동기화
- PLD(전력선 방해) 시뮬레이션 테스트를 위한 LIST(리스트), PULSE(펄스), STEP(스텝) 모드 기능
- 고조파, 상호 고조파 파형 합성기
- 전류 고조파를 포함한 포괄적인 측정 기능
- 범용 AC 입력 범위
- 표준 USB, LAN 인터페이스
- 옵션 CAN, GPIB 인터페이스
- 보다 높은 전력 응용 분야에 대한 병렬 출력(3상에만 해당)
- Regenerative AC Load Option
Chroma 61800 3U 고온 재생 그리드 시뮬레이터에는 정격 9kVA, 12kVA 및 15kVA의 3개 모델이 포함되며 단상 및 3상 작동이 포함됩니다. 출력 전압 범위는 최대 350VLN 및 606VLL이며, 각 모델은 단일 위상 3-와이어 설정으로 700VLN을 달성할 수 있습니다. 사용자는 최대 3개의 장치를 병렬로 구성하여 출력 전력을 높일 수 있습니다.
Chroma 61809/61812/61815 모델은 완벽한 에너지 절약 솔루션을 제공하는 재생 모델입니다. 테스트 중 DUT에서 발생하는 전력은 열로 방출되지 않고 그리드에 쉽게 공급할 수 있어 환경을 보호하고 운영 비용을 낮출 수 있습니다. 이 기능을 통해 61809/61812/61815 모델은 PV 인버터, 에너지 저장 시스템(ESS), 전력 조절 시스템(PCS), 마이크로 그리드, 전력 하드웨어 인더루프(PHL), 전기 자동차 전원 공급 장치(EVSE), 온보드 충전기(OBC) 및 양방향 온보드 충전기(BOBC) 등과 같은 녹색 에너지 제품의 애플리케이션에 적용할 수 있습니다
규제 테스트의 경우, 61809/61812/61815 모델을 IEC 61000-3-2/-3- 3/-3-11/-3-12(AC 전압 테스트에 대한 국제 규정), IEEE 1547/IEC 62116(녹색 발전 관련 국제 규정), V2G(Vehicle To Grid) 테스트, V2L(Vehicle To Load) 테스트, V2H(Vehicle To Home) 테스트, ESS(에너지 저장 시스템)에 적용할 수 있습니다.
이 모델은 완전한 디지털 제어 기술을 사용하여 최대 350VLN 출력 전압과 30Hz ~ 100Hz 출력 주파수를 제공합니다. 총 고조파 왜곡률은 최대 부하에서 0.5%, 50Hz/60Hz 출력 주파수에서 0.5% 미만입니다. AC 출력 외에도 DC 출력 모드와 AC + DC 출력 모드가 포함되어 DC 바이어스 전압으로 DC 테스트 및 AC 테스트로 확장할 수 있습니다. 전류 출력 기능은 RMS 피크 전류의 3배를 제공할 수 있으며 이는 DUT 입력 인러시 전류 테스트에 적합합니다.
또한 61809/61812/61815 모델은 RMS 전압, RMS 전류, 실제 전력, 역률, 전류 파고율 등 정밀 측정을 제공할 수도 있습니다. 이 모델들은 고급 DSP 기술을 적용하여 LIST(리스트), PULSE(펄스) 및 STEP(스텝) 모드를 사용하여 손쉽게 PLD(전선 방해)를 시뮬레이션할 수 있습니다. 파형 합성 기능과 같은 추가 기능을 통해 사용자는 일부 규정 표준에서 요구하는 다양한 왜곡 고조파 파형을 프로그래밍할 수 있습니다.

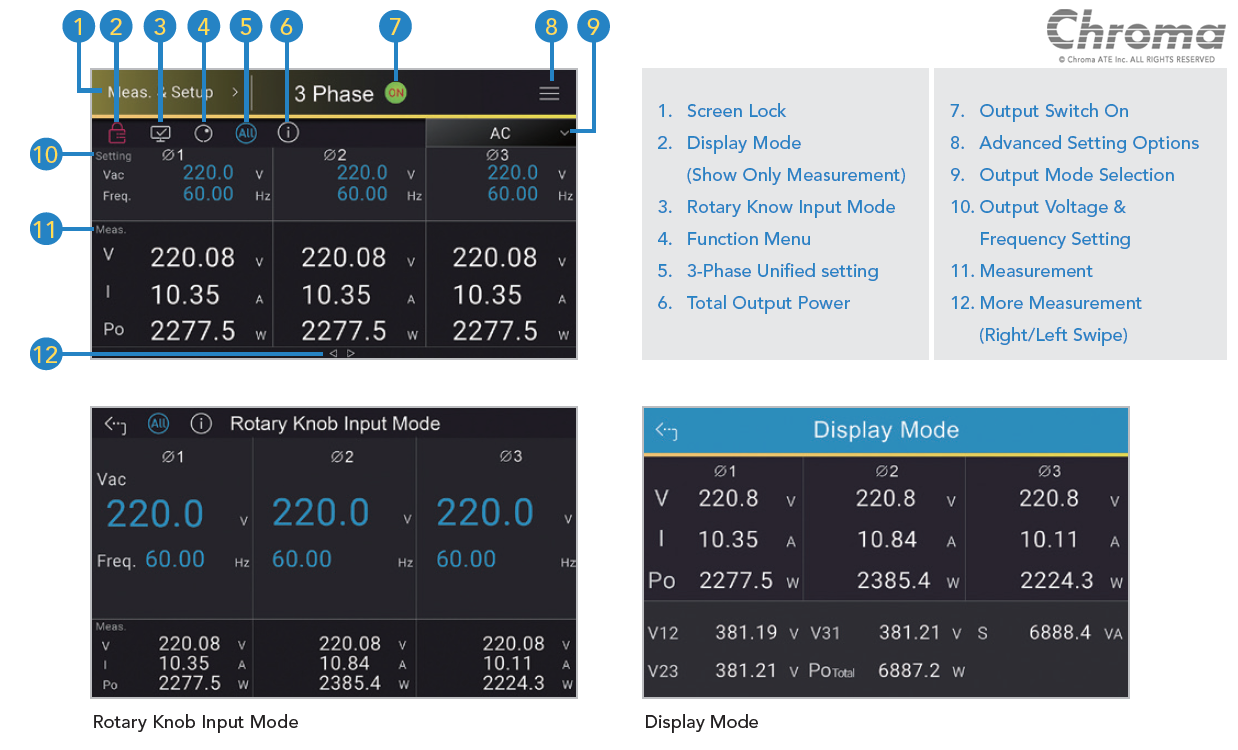

직관적인 5" LCD 터치 스크린 인터페이스를 통해 사용자는 계측기의 작동 방식을 빠르게 익힐 수 있습니다. 원격 인터페이스에는 표준 USB, LAN 및 옵션인 GPIB, CAN 인터페이스가 포함됩니다. 기기는 빠른 디지털 작동을 위해 컴퓨터와 Chroma 소프트패널 소프트웨어로 제어할 수 있습니다. 또한 Chroma는 사용자가 LabVIEW 소프트웨어를 사용하여 제어 시스템의 통합 애플리케이션을 프로그래밍할 수 있는 제어 드라이버를 제공합니다.
고출력 밀도
첨단 디지털 제어 시스템 및 냉각 기술을 통해 3U 높이에서 폼 팩터를 사용할 수 있을 뿐만 아니라 15kVA 출력 전력, 350VLN의 넓은 출력 전압 범위, 1상/3상 출력 모드, 100% DC 출력 및 재생 기능과 같은 뛰어난 하드웨어 기능을 달성할 수 있습니다. Chroma는 또한 출력 전압의 상승/하강 슬루레이트와 같은 과도 기능을 개선하여 사용자에게 더 나은 전력 테스트 솔루션을 제공합니다.
시스템 애플리케이션의 경우 Chroma 61809/61812/61815의 3U 높이 폼 팩터는 시스템 캐비닛의 공간을 적게 차지하여 사용자에게 더 많은 공간과 유연성을 제공할 수 있습니다. 또한 사용자 편의를 위해 랩 벤치에 배치할 수도 있습니다.
직관적인 터치 스크린
Chroma 61809/61812/61815 모델에는 5" LCD 터치 스크린 인터페이스가 장착되어 있어 사용자가 여러 설정과 작동을 신속하게 수행할 수 있는 직관적인 UI 인터페이스를 제공합니다. 회전 노브는 파라미터 미세 조정을 위해 작동 파라미터 설정 디스플레이를 확대할 수 있습니다. 디스플레이 모드는 측정값을 전체 화면으로 확장하여 쉽게 관찰할 수 있습니다.
범용 AC 입력 전압 범위
Chroma 61809/61812/61815 모델은 광범위한 AC 입력 전압 범위를 지원하며 200VLL ~ 480VLL ± 10% 범위의 3상 입력 전압을 지원할 수 있습니다. 전 세계에서 구현된 3상 200VLL, 380VLL, 400VLL, 480VLL 시스템 대부분에 적용됩니다.
전력선 방해(PLD) 기능

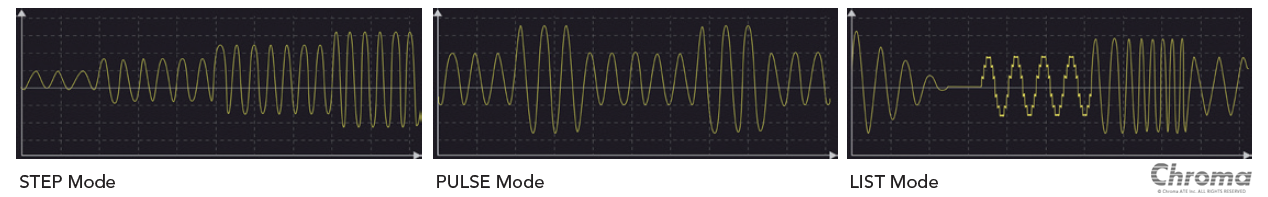

Chroma 61809/61812/61815 모델에는 전력선 방해(PLD) 고급 프로그래밍 기능이 포함되어 있으며 제품 유효성 검사 테스트에 필요한 다양한 유형의 왜곡 전압 파형 및 과도 상태를 시뮬레이션할 수 있습니다. PLD 기능에는 STEP(스텝), PUSLE(펄스), LIST(리스트) 모드 및 SYNTHESIS(합성), Inter-harmonic(상호 고조파) 및 Harmonic Measurement(고조파 측정)이 포함됩니다. STEP(스텝) 및 PUSLE(펄스) 기능을 사용하면 단일 또는 연속 스텝 출력 전압 변경을 수행할 수 있습니다. LIST(리스트) 모드에는 보다 다양한 기능이 포함되어 있어 최대 100개 시퀀스의 복잡한 파형을 구성할 수 있습니다. 이러한 프로그래밍 모드를 사용하면 IEC 61000-4-11/-4-13/-4-14/-4-28과 같은 내성 사양에 필요한 전압 파형을 쉽게 얻을 수 있습니다.

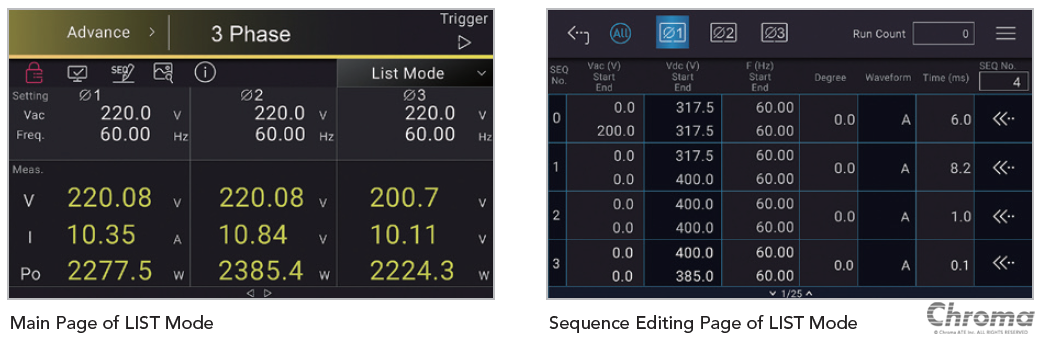

또한 이러한 고급 프로그래밍 모드는 터치 스크린 인터페이스를 사용하여 쉽게 설정할 수 있습니다. 예를 들어 LIST 모드에서 편집 페이지는 모든 시퀀스를 직접 설정할 수 있으며, 조정이 필요한 경우 검색 기능을 사용하여 시퀀스를 신속하게 찾을 수 있습니다. 사용자들은 복사 및 붙여넣기 기능뿐만 아니라 프로그래밍 같은 보다 직관적이고 편리한 스마트폰을 사용할 수 있습니다.
SYNTHESIS(합성) 기능을 사용하면 50/60Hz 기본 주파수를 기반으로 최대 50차의 주기적 고조파 전압 파형을 생성할 수 있습니다. Inter-harmonic(상호 고조파) 기능을 사용하면 50/60Hz 기본 주파수 외에 0.01Hz~2400Hz 범위의 주파수 스위핑을 수행할 수 있습니다. 이 특수 기능은 사용자가 공진 지점을 찾는 데 도움을 줍니다. 고조파 측정 기능은 전압 또는 전류의 50차 고조파를 측정할 수 있으며 기본 전압, DC 성분 및 총 고조파 왜곡과 같은 값을 표시할 수 있습니다.

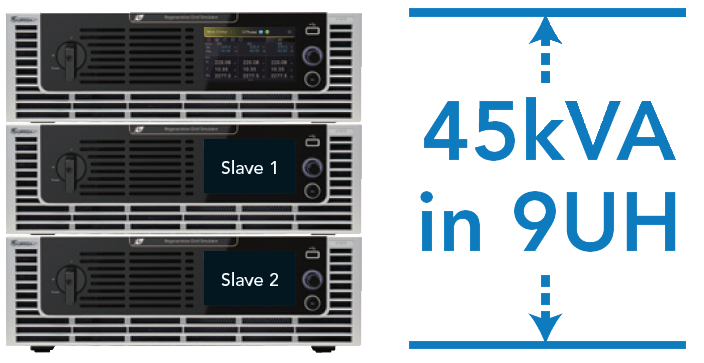

마스터-슬레이브 병렬 출력 기능
Chroma 61809/61812/61815 모델은 최대 3개의 유닛을 병렬로 구성할 때 출력 전력을 확장할 수 있는 마스터 슬레이브 병렬 출력 기능을 제공합니다. 마스터 슬레이브 병렬 설정에서 3개의 61815 재생 그리드 시뮬레이터를 연결하면 9U 높이 공간에서 45kVA의 총 출력 전력으로 고출력 밀도 구성을 달성할 수 있습니다.
주요 응용 분야
공통 전력 테스트 및 전력 그리드 관련 테스트
Chroma 61809/61812/61815 모델은 재생 그리드 시뮬레이터는 프로그래밍 가능 입력 소스가 필요한 산업용 전자제품과 가전제품과 같은 일반적인 전자 제품 테스트에 적합하게 설계된 전체 4개의 사분면을 지원하는 완벽하게 재생되는 AC 전원 공급 장치입니다. 또한 PV 인버터 및 온라인 UPS 테스트를 위해 그리드 특성을 시뮬레이션하도록 설계되었습니다. 아래 표시된 대로 다양한 유형의 응용 분야를 원활하게 지원하기 위해 전력은 DUT로부터의 소스 및 싱크 둘 다일 수 있습니다. DUT 소스 전류의 경우 감지 회로가 과도 전력을 감지하고 그리드로 다시 재활용됩니다.
전기 자동차 관련 테스트

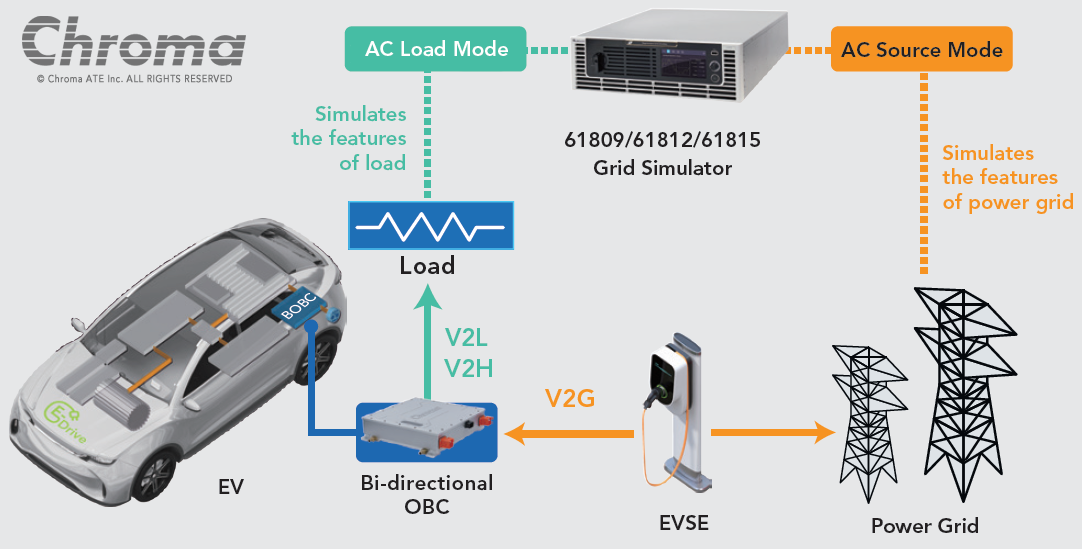

Chroma 61809/61812/61815 모델은 전기 자동차 공급 장비(EVSE), 온보드 충전기(OBC)와 같은 전기 자동차 산업 관련 제품에 대한 완전한 전원 테스트 솔루션을 제공할 수 있으며 EVSE 테스트 규정 SAE J1772(AC 레벨 1, AC 레벨 2, China OBC 테스트 규정 QC/T 895)를 준수할 수도 있습니다. 또한 OBC의 발전 추세는 V2G(Vehicle to Grid), V2L(Vehicle to Load), V2H(Vehicle to Home) 기술과 같은 양방향 충전 및 방전 분야로 이동하고 있습니다. 재생 기능, 옵션 AC 로드 기능 및 고급 프로그래밍 PLD 기능을 통해 Chroma 61809/61812/61815 모델은 양방향 충전기(BOBC)와 관련된 테스트 적용 요건을 충족할 수 있습니다.

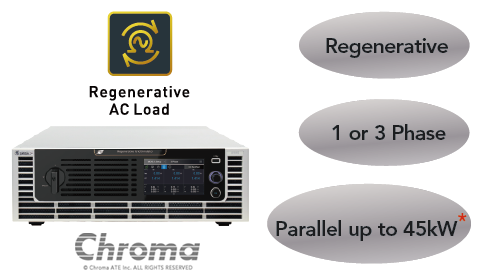

재생 AC 부하
Chroma 61809/61812/61815 모델은 옵션인 회생 AC 로드 기능(B618007)과 함께 사용할 수 있습니다. 이 옵션을 사용하면 단일 디바이스가 AC 부하 또는 AC 전원으로 기능할 수 있습니다. 이 기능은 EVSE 충전소, 하이브리드 PV 인버터, UPS 및 양방향 온보드 충전기(BOBC) 관련 테스트 애플리케이션에 국한되지 않습니다.
강력한 하드웨어
Chroma 61809/61812/61815 모델이 AC 부하 모드에서 작동하면 에너지 절약이 가능한 4 사분원 재생 기능을 제공할 뿐만 아니라 단상 또는 3상 선택도 가능합니다. 또한 45kW AC 부하 테스트 솔루션을 제공하는 3개의 유닛을 병렬로 지원할 수 있습니다.
* 문의 가능
유연한 설정 모드
크로마 61809/61812/61815 회생 AC부하 기능은 정전류, 정전력 및 정전임피던스 모드를 포함한다. 추가 설정 파라미터는 파고율(CF) 또는 전압/전류 위상차(θ)이며, 각각 정류 모드 또는 리드/래그 모드가 포함됩니다. 정류 모드는 CF를 1.414에서 3으로 설정하여 비 사인파 부하 기능을 제공하여 정류된 부하의 특성을 시뮬레이션할 수 있습니다. 리드/래그 모드는 전압과 전류 사이에서 위상 유도 또는 지연을 0°~90°로 설정하여 용량성 또는 유도성 부하 특성을 시뮬레이션합니다.

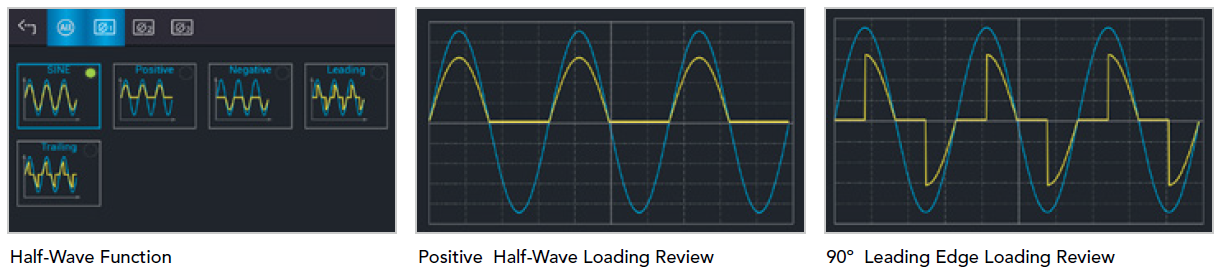

반파장 로딩 기능

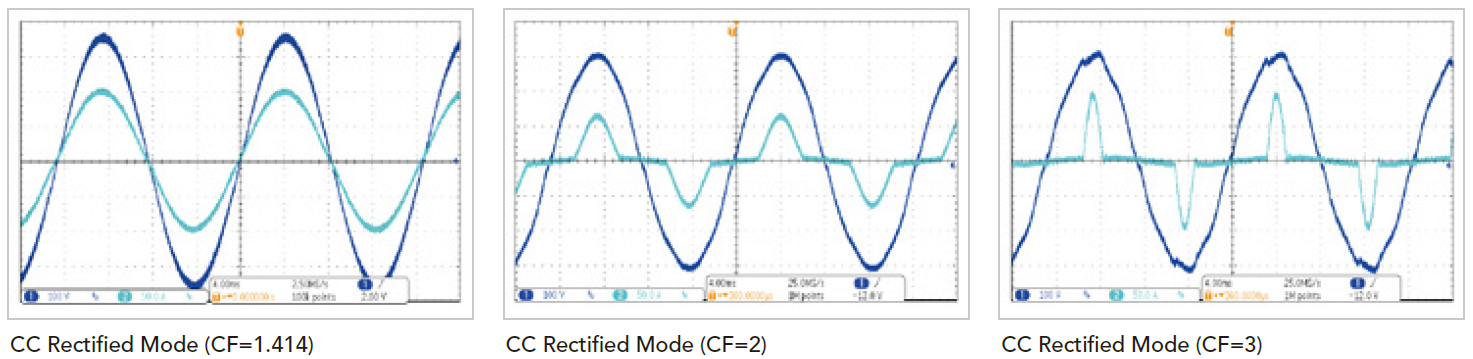

회생 AC 로드 옵션은 CC 정류 모드를 통해 반파 로딩 기능을 제공합니다. SCR/TRIAC의 특성을 시뮬레이션하는 양의 반파 로딩, 음의 반파 로딩 및 90°의 선행 후행 에지 로딩을 제공할 수 있습니다. 이 응용 프로그램에는 온도/조도 제어 가전제품, 보호회로, 유도 모터의 부하 시뮬레이션 및 전압원의 출력 안정성 테스트가 포함됩니다.
안정적인 로딩 기능

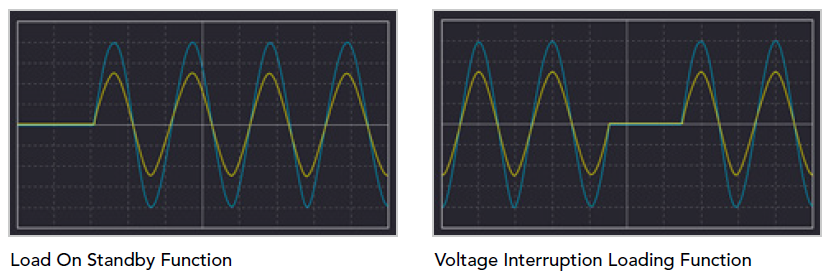

크로마 61809/61812/61815 회생 AC부하는 전압원이 시작 중이거나 중단되었을 때 스탠바이 기능에 부하를 준다. 부하 및 다양한 전압 강하, 스파이크 및 기타 중단 상태에서 전원을 켜는 동안 인버터 또는 UPS의 내구성과 신뢰성을 테스트하기 위해 사용할 수 있습니다.
가격이 궁금하신가요?
더 많은 자료는?
클릭 하시면 이동합니다.
크로마 ・ CHROMA
61800 재생 AC 부하 기능 및 그리드 시뮬레이터 시리즈 – Regenerative AC Load Function & Grid Simulator Series
• 61800 Series – 재생 AC 로드 기능
— 61830 Series – 재생 그리드 시뮬레이터 Regenerative Grid Simulator
61830 ・ 61845 ・ 61860
61800-100
A618001 ・ A618002
B618000 ・ B618001 ・ B618002
B618003 ・ B618004 ・ B618005
— 61809 · 61812 · 61815 – 재생 그리드 시뮬레이터 Regenerative Grid Simulator
61809 ・ 61812 ・ 61815
A618001
A620039 ・ A620045
크로마 리제너러티브 AC 로드 교류 로드 전자 부하 기능
• 61800 Series – 재생 AC 부하
주요 특징
- 61800 시리즈 옵션 기능
- 작동 전압: 50~300VLN
- 작동 주파수: 30~100Hz
- CC 정류 모드, CP 정류 모드, CR 모드, CC 위상 리드/래그 모드 및 CP 위상 리드/래그 모드 지원
재생 AC 부하 기능은 CC 정류 모드, CP 정류 모드, CR 모드, CC 위상 리드/래그 모드 및 CP 위상 리드/래그 모드와 같은 다양한 모드로 구성되어 있습니다.
Rectified(정류) 모드에서는 전압 및 전류가 첫 번째 및 세 번째 사분면에서 작동하는 Chroma 63800 시리즈 AC 부하와 유사한 특성을 지닌 비선형 정류 부하를 시뮬레이션할 수 있습니다. Rectified(정류) 모드에서는 매개 변수 설정과 같이 전류, 전력 및 CF가 포함된 CC 및 CP 기능을 모두 지원합니다.
90도~-90도의 위상각 설정 범위를 갖춘 위상 리드/래그 모드는 유도형 또는 용량형 부하 이하에서 해당 전압 및 전류 조건을 시뮬레이션합니다. 위상 리드/래드 모드(매개 변수 설정과 같이 전류, PF 및 위상 각도)에서 전류 파형이 정현파이며, 위상 각도 설정이 90.1도~180도(-90도~-180도) 범위에 있을 경우 61800은 전류 소스가 됩니다. 재생 AC 부하 기능은 주로 EVSE 충전 스테이션, 하이브리드 PV 인버터, PCS, UPS, 및 마이크로 그리드 관련 테스트 응용 분야에 적합합니다.
• 61830 Series – 재생 그리드 시뮬레이터 Regenerative Grid Simulator
주요 특징
- 출력 전력 :
- 61830 : 30kVA
- 61845 : 45kVA
- 61860 : 60kVA
- 61800-100 : 105kVA
- 출력 전압 : 0~300V, 400V(옵션*1), 500V(옵션*2)
- 출력 주파수 : DC, 30Hz~100Hz
- 사용자가 선택할 수 있는 단일 위상 또는 3상 출력
- 전체 4개의 사분면, 출력 정격 전류 최대 완벽하게 재생
- PV 인버터, 스마트 그리드 및 EV 관련 테스트 응용 분야를 위해 특별히 설계됨
- 전압 및 주파수에 대한 프로그래밍 가능 슬루레이트 설정
- 프로그래밍 가능 전압 및 전류 제한
- 위상 각도 제어 ON/OFF
- PLD(전력선 방해) 시뮬레이션 테스트를 위한 LIST(리스트), PULSE(펄스), STEP(스텝) 모드 기능
- 전압 강하, 순간 정전 및 전압 변동 시뮬레이션
- 고조파, 상호 고조파 파형 합성기
- 전류 고조파를 포함한 포괄적인 측정 기능
- 아날로그 프로그래밍 가능 인터페이스
- 원격 인터페이스: GPIB, RS-232, USB 및 이더넷
- 보다 높은 전력 응용 분야에 대한 병렬 출력(3상에만 해당)
- 재생 AC 부하 기능(옵션*1)
- 120kVA 800VLN XHV 기능(옵션*1)
*1: 61830/61845/61860 option
*2: 61800-100 option
청정 재생 에너지원 대한 전 세계적인 관심의 증가로, PV 인버터 및 풍력 에너지 시스템과 같은 DR(왜곡된 리소스) 제품에 대한 시장 수요가 지속적으로 증가하고 있습니다. 이러한 수요로 온 그리드(on-grid) 제품의 적절하고 안전한 작업을 보장하는 IEEE 1547 / IEC 61000-3-15 / IEC 62116 등의 표준에 대한 엄격한 규정 테스트가 필요해졌습니다. 제조업체는 이러한 테스트를 수행하여 규정 준수를 인증하고 제품 신뢰도에 관한 우려를 해소하는 일이 중요해졌습니다. Chroma의 새로운 61800 그리드 시뮬레이터 제품군은 규정 준수, 안전 및 제품 검증 테스트를 위한 고급 기능과 더불어 4 사분면, 완벽한 회생, 그리드 시뮬레이터를 제공하여 이러한 테스트 요구 사항을 충족하도록 설계되었습니다.
Functions and Applications
61800 회생 그리드 시뮬레이터는 프로그래밍 가능 입력 소스가 필요한 산업용 전자제품과 가전제품과 같은 일반적인 전자 제품 테스트에 적합하게 설계된 전체 4개의 사분면을 지원하는 완벽하게 회생되는 AC 전원 공급 장치입니다. 또한 61800은 PV 인버터 및 온라인 UPS 테스트를 위해 그리드 특성을 시뮬레이션하도록 설계되었습니다. 위에 같이 다양한 유형의 어플리케이션을 원활하게 지원하기 위해 전력은 UUT로부터의 소스 및 싱크 둘 다일 수 있습니다. UUT 소스 전류의 경우 감지 회로가 과도 전력을 감지하고 그리드로 다시 재활용됩니다.
61800 그리드 시뮬레이터는 V2G(차량에서 그리드) 및 ESS(에너지 저장 시스템) 테스트와 같은 스마트 그리드와 EV 관련 테스트 응용 분야의 테스트 요구 사항도 충족할 수 있습니다. 61800 회생 그리드 시뮬레이터는 R&D 중 제품 개발에만 국한되지 않으며, 이 광범위한 기능은 설계 및 품질 검증은 물론 다양한 생산 단계 전반에서 중요합니다. 최첨단 디지털 제어 기술을 사용하는 61800은 30Hz~100Hz 범위의 출력 주파수에서 최대 300VAC를 전달할 수 있습니다. AC+DC 기능은 DC 오프셋 바이어스가 필요한 애플리케이션에 활용합니다.
61800은 일반 응용 분야에 대해 깨끗하고 정밀하며 안정적인 AC 전압을 공급할 뿐만 아니라 제품 검증 테스트에 필요한 다양한 유형의 왜곡 전압 파형과 과도한 조건을 시뮬레이션할 수 있습니다. 이는 아래에 표시된 대로 LIST(리스트)/STEP(스텝)/PULSE(펄스) 모드와 같은 내장 프로그래밍 가능 파형 기능을 사용하여 실행합니다. STEP(스텝) 및 PUSLE(펄스) 기능을 사용하면 단일 또는 연속 스텝 출력 전압 변경을 수행할 수 있습니다. LIST(리스트) 모드에는 보다 다양한 기능이 포함되어 있어 최대 100개 시퀀스의 복잡한 파형을 구성할 수 있습니다. IEC 61000-4-11(순시 정전 및 전압 드롭아웃)과 같은 내성 사양에서 요구하는 전압 파형은 61800 회생 그리드 시뮬레이터를 통해 손쉽게 획득할 수 있습니다.
61800 시리즈의 외부 전압 프로그래밍 입력을 사용하면 모든 AC+DC 파형을 임의의 신호 생성기로부터 공급할 수 있고, 그에 따라 신호를 증폭할 수도 있습니다. 또한 현장에서 관찰되는 실제 메인 공급 파형을 시뮬레이션하는 데 사용할 수도 있습니다.
또한 61800 시리즈는 RMS 전압, RMS 전류, 실제 전력, 역률, 전류 파고율 등 정밀 측정을 제공할 수도 있습니다. 61800은 고급 DSP 기술을 적용하여 LIST(리스트), PULSE(펄스) 및 STEP(스텝) 모드를 사용하여 손쉽게 PLD(전선 방해)를 시뮬레이션할 수 있습니다. 파형 합성 기능과 같은 추가 기능을 통해 사용자는 일부 규정 표준에서 요구되는 다양한 왜곡 고조파 파형을 프로그래밍할 수 있습니다. 61800 그리드 시뮬레이터를 원격으로 제어하는 데는 GPIB(IEEE488.2), RS-232, USB 및 이더넷 인터페이스를 사용할 수 있습니다.
SYNTHESIS(합성) 기능을 사용하면 50/60Hz 기본 주파수를 기반으로 최대 40오더의 주기적 고조파 전압 파형을 생성할 수 있습니다.
INTERHARMONIC(상호 고조파) 기능을 사용하면 50/60Hz 기본 주파수 위의 0.01Hz~2400Hz 범위의 주파수 스위핑을 수행할 수 있습니다. 이 특수 기능은 사용자가 공명 지점을 찾는 데 도움이 됩니다.
마이크로 그리드 테스트 구현
61800 재생 그리드 시뮬레이터는 마이크로 그리드 테스트 요구 사항을 충족하기 위해 전압 왜곡, 주파수 변동 등 다양한 테스트 조건을 시뮬레이션할 수 있습니다. 가장 중요한 것은 61800 시리즈 제품의 재생 기능이 마이크로 그리드의 DG(Discrete Generator)에서 생성된 전력을 싱크하고 메인 그리드에 다시 전력을 공급할 수 있습니다. 61800 시리즈 제품의 입력 측면은 메인 그리드로부터 절연되도록 특별히 설계되었습니다. 따라서 마이크로 그리드의 DG)에서 추가 절연은 필요하지 않습니다.
그리드 연결 DG 규정 테스트 구현
61800 시리즈 회생 그리드 시뮬레이터는 IEEE 1547 / IEC 61000-3-15 / IEC 62116에 대한 그리드 연결 이산 발전기 시험에 대해 지정된 다음 규정을 충족할 수 있습니다 :
- 전압 이상 테스트
- 주파수 이상 테스트
- 상륙 방지 테스트
- 저전압 주행 테스트
- 내성 테스트(IEC 61000-4-11/4-34)
- 한계 테스트(IEC 61000-3-2/3-3)
효과적인 에너지 절약 솔루션
61800 회생 그리드 시뮬레이터는 작동 중에 열로 방출되는 대신 이산 발전기(DG)에 의해 생성된 에너지가 그리드에 피드백되므로 효과적인 에너지 절약 솔루션을 제공합니다.
저전압 주행(LVRT) 테스트용 구현
그리드 연결 PV 인버터의 저전압 주행(LVRT) 기능은 메인 AC 그리드에 이상(전압 강하 등)이 발생할 경우 PV 인버터가 작동 가능한 상태로 유지되고 특정 기간 동안 메인 AC 그리드를 유지해야 함을 명확히 정의한다. 예: BDEW 표준에서는 그리드 전압이 공칭값의 15%까지 떨어졌을 때 PV 인버터가 작동 가능한 상태로 150ms 이상 무효 전력을 공급해야 합니다.
사용자가 최소 0.1ms의 시간 분해능 설정을 제공하는 LIST 모드 기능의 구현을 통해 필요한 과도 테스트 조건을 프로그래밍할 수 있기 때문에 61800 회생 그리드 시뮬레이터는 LVRT 테스트 요구 사항을 완벽하게 충족할 수 있습니다. 또, 61800계 제품의 고조파 합성 기능을 실장하는 것으로, 그리드선 전압 왜곡에 의한 PV인버터 성능에 대한 영향의 연구·평가도 실시할 수 있다. 61800의 주파수 분해능은 0.01Hz로 BDEW 요건을 충족합니다.
상륙 방지 테스트용 구현
61800 회생 그리드 시뮬레이터와 8000 ATS 및 RLC 부하를 통합함으로써 테스트 시스템은 IEEE 1547/IEC 62116 안티 아일랜드 테스트 요건을 충족할 수 있습니다.
임의 전력 증폭기
61800 시리즈 재생 그리드 시뮬레이터의 외부 전압 프로그래밍 입력을 통해 사용자는 임의 신호 발생기에서 AC+DC 파형을 공급하고 그에 따라 신호를 증폭할 수 있습니다. 현장에서 관찰된 실제 주전원 공급 파형을 시뮬레이션하는 데 사용하거나 HIL(하드웨어 입력 루프) 애플리케이션을 위한 실시간 디지털 시뮬레이터로 구현할 수 있습니다. 외부 전압 프로그래밍 입력에서 실제 전압 출력까지의 지연 시간은 약 100μs입니다.
최대 300kW(병렬)의 61800 시리즈 재생 그리드 시뮬레이터 정격 전력
선택적인 기능
61800 시리즈는 ‘B618000: 재생 AC 부하 기능 및 B618002: 120kVA 800VLN XHV 기능’과 같은 선택적인 기능을 포함하여 테스트 응용 분야 기능을 보다 확장합니다.
재생 AC 부하 기능은 CC 정류 모드, CP 정류 모드, CR 모드, CC 위상 리드/래그 모드 및 CP 위상 리드/래그 모드와 같은 다양한 모드로 구성되어 있습니다.
Rectified(정류) 모드에서는 전압 및 전류가 첫 번째 및 세 번째 사분면에서 작동하는 Chroma 63800 시리즈 AC 부하와 유사한 특성을 지닌 비선형 정류 부하를 시뮬레이션할 수 있습니다. Rectified(정류) 모드에서는 매개 변수 설정과 같이 전류, 전력 및 CF가 포함된 CC 및 CP 기능을 모두 지원합니다.
90도~-90도의 위상각 설정 범위를 갖춘 위상 리드/래그 모드는 유도형 또는 용량형 부하 이하에서 해당 전압 및 전류 조건을 시뮬레이션합니다. 위상 리드/래드 모드(매개 변수 설정과 같이 전류, PF 및 위상 각도)에서 전류 파형이 정현파이며, 위상 각도 설정이 90.1도~180도(-90도~-180도) 범위에 있을 경우 61800은 전류 소스가 됩니다. 재생 AC 부하 기능은 주로 EVSE 충전 스테이션, 하이브리드 PV 인버터, PCS, UPS, 및 마이크로 그리드 관련 테스트 응용 분야에 적합합니다.
B618002 120kVA 800VLN XHV 옵션은 승압 변압기의 구현에서와 일치하지 않는 고성능 출력 과도 전압이 있는 61860을 직렬로 연결하여 최대 800VLN(1385VLL)의 고출력 위상 전압을 달성하기 위한 옵션입니다. B618002 XHV 옵션은 주로 최대 1000VLL의 라인 전압이 있는 HV PV 인버터의 테스트 요구 사항을 충족하기 위해 구현되었습니다.
• 61809 · 61812 · 61815 – 재생 그리드 시뮬레이터 Regenerative Grid Simulator
주요 특징
- 출력 전력 :
- 61809 : 9kVA
- 61812 : 12kVA
- 61815 : 15kVA
- 출력 전압 : 0~350V
- 출력 주파수 : 30Hz~100Hz / DC
- 고출력 밀도(3UH에서 15kVA)
- 직관적인 터치 패널 인터페이스
- 사용자가 선택할 수 있는 단일 위상 또는 3상 출력
- 전체 4개의 사분면, 출력 정격 전류 최대 완벽하게 재생
- EV, PV 인버터 및 스마트 그리드 관련 테스트 응용 분야를 위해 특별히 설계
- 전압 및 주파수에 대한 프로그래밍 가능 슬루레이트 설정
- 프로그래밍 가능 전압 및 전류 제한
- 위상 각도 제어 켜기, 끄기
- 전압 변경 시 TTL 신호 동기화
- PLD(전력선 방해) 시뮬레이션 테스트를 위한 LIST(리스트), PULSE(펄스), STEP(스텝) 모드 기능
- 고조파, 상호 고조파 파형 합성기
- 전류 고조파를 포함한 포괄적인 측정 기능
- 범용 AC 입력 범위
- 표준 USB, LAN 인터페이스
- 옵션 CAN, GPIB 인터페이스
- 보다 높은 전력 응용 분야에 대한 병렬 출력(3상에만 해당)
- Regenerative AC Load Option
Chroma 61800 3U 고온 재생 그리드 시뮬레이터에는 정격 9kVA, 12kVA 및 15kVA의 3개 모델이 포함되며 단상 및 3상 작동이 포함됩니다. 출력 전압 범위는 최대 350VLN 및 606VLL이며, 각 모델은 단일 위상 3-와이어 설정으로 700VLN을 달성할 수 있습니다. 사용자는 최대 3개의 장치를 병렬로 구성하여 출력 전력을 높일 수 있습니다.
Chroma 61809/61812/61815 모델은 완벽한 에너지 절약 솔루션을 제공하는 재생 모델입니다. 테스트 중 DUT에서 발생하는 전력은 열로 방출되지 않고 그리드에 쉽게 공급할 수 있어 환경을 보호하고 운영 비용을 낮출 수 있습니다. 이 기능을 통해 61809/61812/61815 모델은 PV 인버터, 에너지 저장 시스템(ESS), 전력 조절 시스템(PCS), 마이크로 그리드, 전력 하드웨어 인더루프(PHL), 전기 자동차 전원 공급 장치(EVSE), 온보드 충전기(OBC) 및 양방향 온보드 충전기(BOBC) 등과 같은 녹색 에너지 제품의 애플리케이션에 적용할 수 있습니다
규제 테스트의 경우, 61809/61812/61815 모델을 IEC 61000-3-2/-3- 3/-3-11/-3-12(AC 전압 테스트에 대한 국제 규정), IEEE 1547/IEC 62116(녹색 발전 관련 국제 규정), V2G(Vehicle To Grid) 테스트, V2L(Vehicle To Load) 테스트, V2H(Vehicle To Home) 테스트, ESS(에너지 저장 시스템)에 적용할 수 있습니다.
이 모델은 완전한 디지털 제어 기술을 사용하여 최대 350VLN 출력 전압과 30Hz ~ 100Hz 출력 주파수를 제공합니다. 총 고조파 왜곡률은 최대 부하에서 0.5%, 50Hz/60Hz 출력 주파수에서 0.5% 미만입니다. AC 출력 외에도 DC 출력 모드와 AC + DC 출력 모드가 포함되어 DC 바이어스 전압으로 DC 테스트 및 AC 테스트로 확장할 수 있습니다. 전류 출력 기능은 RMS 피크 전류의 3배를 제공할 수 있으며 이는 DUT 입력 인러시 전류 테스트에 적합합니다.
또한 61809/61812/61815 모델은 RMS 전압, RMS 전류, 실제 전력, 역률, 전류 파고율 등 정밀 측정을 제공할 수도 있습니다. 이 모델들은 고급 DSP 기술을 적용하여 LIST(리스트), PULSE(펄스) 및 STEP(스텝) 모드를 사용하여 손쉽게 PLD(전선 방해)를 시뮬레이션할 수 있습니다. 파형 합성 기능과 같은 추가 기능을 통해 사용자는 일부 규정 표준에서 요구하는 다양한 왜곡 고조파 파형을 프로그래밍할 수 있습니다.
직관적인 5" LCD 터치 스크린 인터페이스를 통해 사용자는 계측기의 작동 방식을 빠르게 익힐 수 있습니다. 원격 인터페이스에는 표준 USB, LAN 및 옵션인 GPIB, CAN 인터페이스가 포함됩니다. 기기는 빠른 디지털 작동을 위해 컴퓨터와 Chroma 소프트패널 소프트웨어로 제어할 수 있습니다. 또한 Chroma는 사용자가 LabVIEW 소프트웨어를 사용하여 제어 시스템의 통합 애플리케이션을 프로그래밍할 수 있는 제어 드라이버를 제공합니다.
고출력 밀도
첨단 디지털 제어 시스템 및 냉각 기술을 통해 3U 높이에서 폼 팩터를 사용할 수 있을 뿐만 아니라 15kVA 출력 전력, 350VLN의 넓은 출력 전압 범위, 1상/3상 출력 모드, 100% DC 출력 및 재생 기능과 같은 뛰어난 하드웨어 기능을 달성할 수 있습니다. Chroma는 또한 출력 전압의 상승/하강 슬루레이트와 같은 과도 기능을 개선하여 사용자에게 더 나은 전력 테스트 솔루션을 제공합니다.
시스템 애플리케이션의 경우 Chroma 61809/61812/61815의 3U 높이 폼 팩터는 시스템 캐비닛의 공간을 적게 차지하여 사용자에게 더 많은 공간과 유연성을 제공할 수 있습니다. 또한 사용자 편의를 위해 랩 벤치에 배치할 수도 있습니다.
직관적인 터치 스크린
Chroma 61809/61812/61815 모델에는 5" LCD 터치 스크린 인터페이스가 장착되어 있어 사용자가 여러 설정과 작동을 신속하게 수행할 수 있는 직관적인 UI 인터페이스를 제공합니다. 회전 노브는 파라미터 미세 조정을 위해 작동 파라미터 설정 디스플레이를 확대할 수 있습니다. 디스플레이 모드는 측정값을 전체 화면으로 확장하여 쉽게 관찰할 수 있습니다.
범용 AC 입력 전압 범위
Chroma 61809/61812/61815 모델은 광범위한 AC 입력 전압 범위를 지원하며 200VLL ~ 480VLL ± 10% 범위의 3상 입력 전압을 지원할 수 있습니다. 전 세계에서 구현된 3상 200VLL, 380VLL, 400VLL, 480VLL 시스템 대부분에 적용됩니다.
전력선 방해(PLD) 기능
Chroma 61809/61812/61815 모델에는 전력선 방해(PLD) 고급 프로그래밍 기능이 포함되어 있으며 제품 유효성 검사 테스트에 필요한 다양한 유형의 왜곡 전압 파형 및 과도 상태를 시뮬레이션할 수 있습니다. PLD 기능에는 STEP(스텝), PUSLE(펄스), LIST(리스트) 모드 및 SYNTHESIS(합성), Inter-harmonic(상호 고조파) 및 Harmonic Measurement(고조파 측정)이 포함됩니다. STEP(스텝) 및 PUSLE(펄스) 기능을 사용하면 단일 또는 연속 스텝 출력 전압 변경을 수행할 수 있습니다. LIST(리스트) 모드에는 보다 다양한 기능이 포함되어 있어 최대 100개 시퀀스의 복잡한 파형을 구성할 수 있습니다. 이러한 프로그래밍 모드를 사용하면 IEC 61000-4-11/-4-13/-4-14/-4-28과 같은 내성 사양에 필요한 전압 파형을 쉽게 얻을 수 있습니다.
또한 이러한 고급 프로그래밍 모드는 터치 스크린 인터페이스를 사용하여 쉽게 설정할 수 있습니다. 예를 들어 LIST 모드에서 편집 페이지는 모든 시퀀스를 직접 설정할 수 있으며, 조정이 필요한 경우 검색 기능을 사용하여 시퀀스를 신속하게 찾을 수 있습니다. 사용자들은 복사 및 붙여넣기 기능뿐만 아니라 프로그래밍 같은 보다 직관적이고 편리한 스마트폰을 사용할 수 있습니다.
SYNTHESIS(합성) 기능을 사용하면 50/60Hz 기본 주파수를 기반으로 최대 50차의 주기적 고조파 전압 파형을 생성할 수 있습니다. Inter-harmonic(상호 고조파) 기능을 사용하면 50/60Hz 기본 주파수 외에 0.01Hz~2400Hz 범위의 주파수 스위핑을 수행할 수 있습니다. 이 특수 기능은 사용자가 공진 지점을 찾는 데 도움을 줍니다. 고조파 측정 기능은 전압 또는 전류의 50차 고조파를 측정할 수 있으며 기본 전압, DC 성분 및 총 고조파 왜곡과 같은 값을 표시할 수 있습니다.
마스터-슬레이브 병렬 출력 기능
Chroma 61809/61812/61815 모델은 최대 3개의 유닛을 병렬로 구성할 때 출력 전력을 확장할 수 있는 마스터 슬레이브 병렬 출력 기능을 제공합니다. 마스터 슬레이브 병렬 설정에서 3개의 61815 재생 그리드 시뮬레이터를 연결하면 9U 높이 공간에서 45kVA의 총 출력 전력으로 고출력 밀도 구성을 달성할 수 있습니다.
주요 응용 분야
공통 전력 테스트 및 전력 그리드 관련 테스트
Chroma 61809/61812/61815 모델은 재생 그리드 시뮬레이터는 프로그래밍 가능 입력 소스가 필요한 산업용 전자제품과 가전제품과 같은 일반적인 전자 제품 테스트에 적합하게 설계된 전체 4개의 사분면을 지원하는 완벽하게 재생되는 AC 전원 공급 장치입니다. 또한 PV 인버터 및 온라인 UPS 테스트를 위해 그리드 특성을 시뮬레이션하도록 설계되었습니다. 아래 표시된 대로 다양한 유형의 응용 분야를 원활하게 지원하기 위해 전력은 DUT로부터의 소스 및 싱크 둘 다일 수 있습니다. DUT 소스 전류의 경우 감지 회로가 과도 전력을 감지하고 그리드로 다시 재활용됩니다.
전기 자동차 관련 테스트
Chroma 61809/61812/61815 모델은 전기 자동차 공급 장비(EVSE), 온보드 충전기(OBC)와 같은 전기 자동차 산업 관련 제품에 대한 완전한 전원 테스트 솔루션을 제공할 수 있으며 EVSE 테스트 규정 SAE J1772(AC 레벨 1, AC 레벨 2, China OBC 테스트 규정 QC/T 895)를 준수할 수도 있습니다. 또한 OBC의 발전 추세는 V2G(Vehicle to Grid), V2L(Vehicle to Load), V2H(Vehicle to Home) 기술과 같은 양방향 충전 및 방전 분야로 이동하고 있습니다. 재생 기능, 옵션 AC 로드 기능 및 고급 프로그래밍 PLD 기능을 통해 Chroma 61809/61812/61815 모델은 양방향 충전기(BOBC)와 관련된 테스트 적용 요건을 충족할 수 있습니다.
재생 AC 부하

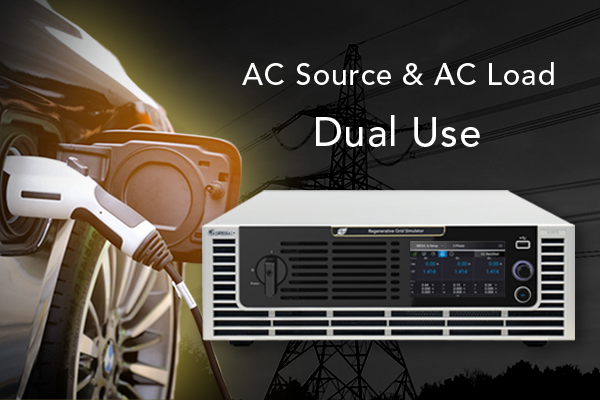

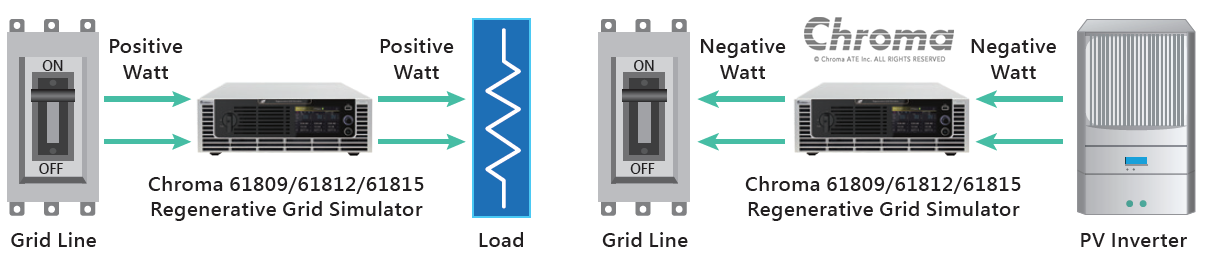

Chroma 61809/61812/61815 모델은 옵션인 회생 AC 로드 기능(B618007)과 함께 사용할 수 있습니다. 이 옵션을 사용하면 단일 디바이스가 AC 부하 또는 AC 전원으로 기능할 수 있습니다. 이 기능은 EVSE 충전소, 하이브리드 PV 인버터, UPS 및 양방향 온보드 충전기(BOBC) 관련 테스트 애플리케이션에 국한되지 않습니다.
강력한 하드웨어

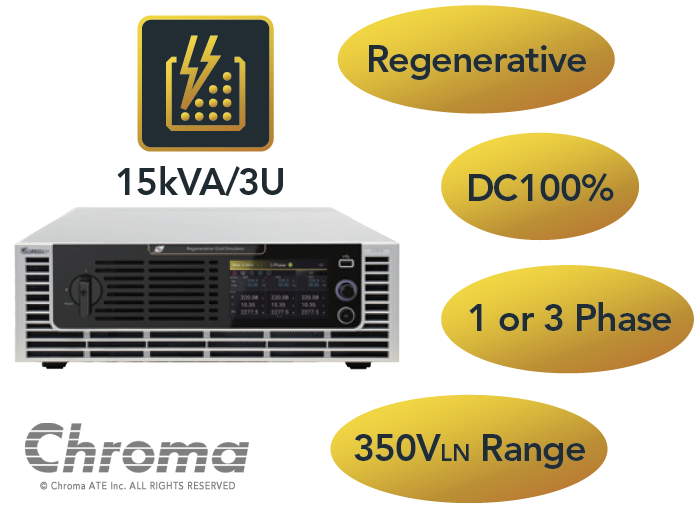

Chroma 61809/61812/61815 모델이 AC 부하 모드에서 작동하면 에너지 절약이 가능한 4 사분원 재생 기능을 제공할 뿐만 아니라 단상 또는 3상 선택도 가능합니다. 또한 45kW AC 부하 테스트 솔루션을 제공하는 3개의 유닛을 병렬로 지원할 수 있습니다.
* 문의 가능
유연한 설정 모드
크로마 61809/61812/61815 회생 AC부하 기능은 정전류, 정전력 및 정전임피던스 모드를 포함한다. 추가 설정 파라미터는 파고율(CF) 또는 전압/전류 위상차(θ)이며, 각각 정류 모드 또는 리드/래그 모드가 포함됩니다. 정류 모드는 CF를 1.414에서 3으로 설정하여 비 사인파 부하 기능을 제공하여 정류된 부하의 특성을 시뮬레이션할 수 있습니다. 리드/래그 모드는 전압과 전류 사이에서 위상 유도 또는 지연을 0°~90°로 설정하여 용량성 또는 유도성 부하 특성을 시뮬레이션합니다.
반파장 로딩 기능
회생 AC 로드 옵션은 CC 정류 모드를 통해 반파 로딩 기능을 제공합니다. SCR/TRIAC의 특성을 시뮬레이션하는 양의 반파 로딩, 음의 반파 로딩 및 90°의 선행 후행 에지 로딩을 제공할 수 있습니다. 이 응용 프로그램에는 온도/조도 제어 가전제품, 보호회로, 유도 모터의 부하 시뮬레이션 및 전압원의 출력 안정성 테스트가 포함됩니다.
안정적인 로딩 기능
크로마 61809/61812/61815 회생 AC부하는 전압원이 시작 중이거나 중단되었을 때 스탠바이 기능에 부하를 준다. 부하 및 다양한 전압 강하, 스파이크 및 기타 중단 상태에서 전원을 켜는 동안 인버터 또는 UPS의 내구성과 신뢰성을 테스트하기 위해 사용할 수 있습니다.
