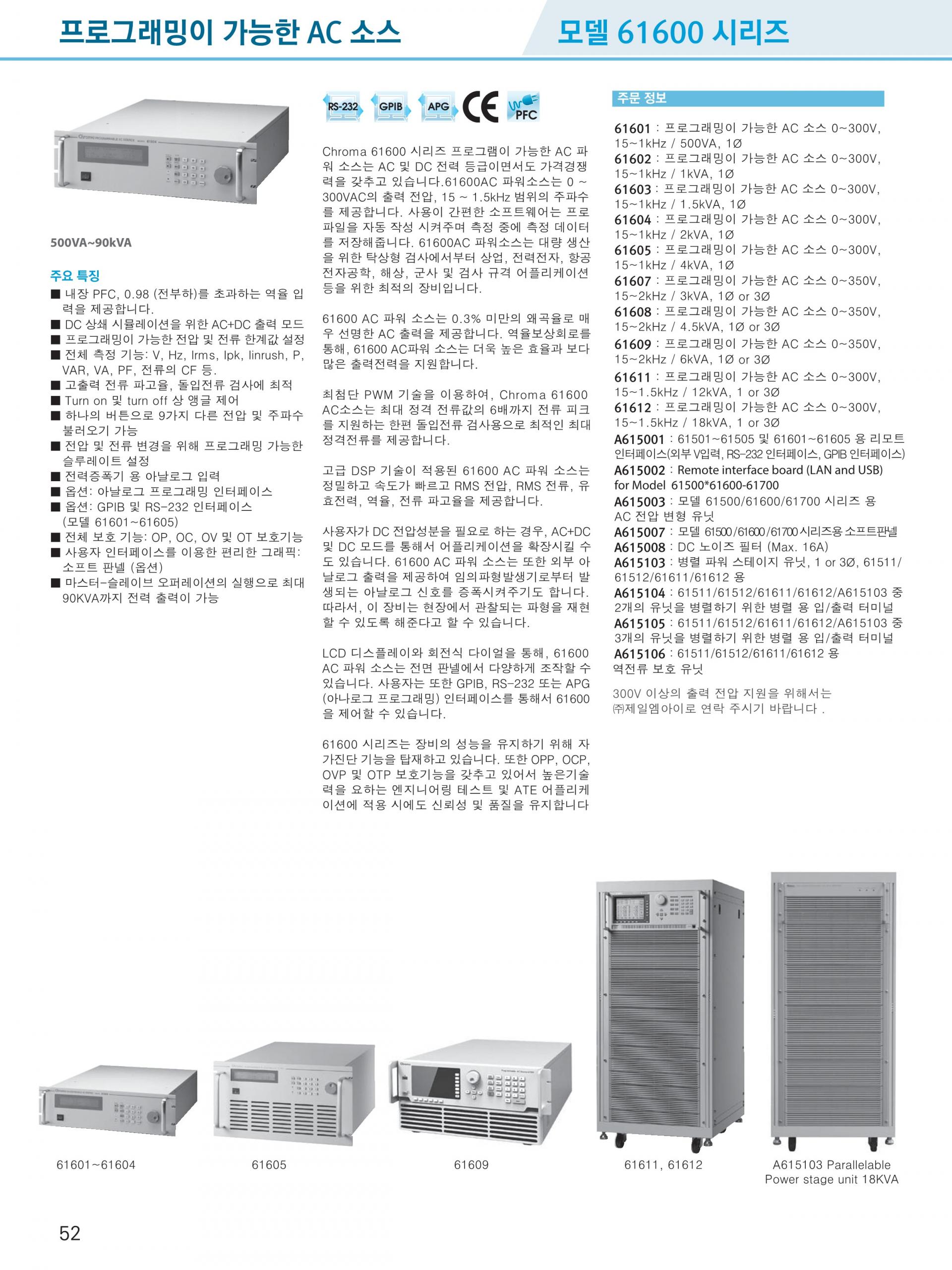

CHROMA 61600 프로그래머블 AC 전원 공급기 시리즈
가격문의(상세정보 참조)
Chroma AC 전원 61600 시리즈는 단계를 쉽게 프로그래밍하여 정교하고 순수한 AC/DC 파형을 제공할 수 있는 AC/DC 전원입니다.
61600 시리즈는 최대 부하(50/60Hz, 선형 부하)에서 일반적인 왜곡이 0.3% 미만인 매우 클린한 AC 출력을 생성합니다.
내장된 역률 교정 회로(PFC)를 통해 61600 시리즈는 더 높은 효율성과 높은 전력을 출력할 수 있습니다.
입력의 전력 계수는 최대 부하로 0.98 이상에 도달할 수 있습니다.
클릭 하시면 이동합니다.
크로마 ・ CHROMA
61600 프로그래머블 교류 전원 공급기 시리즈 – Programmable AC Power Source Series
• 61600 Series
61601 ・ 61602 ・ 61603 ・ 61604 ・ 61605
61607 ・ 61608 ・ 61609
61611 ・ 61612
A615001 ・ A615002 ・ A615003
A615007 ・ A615008
A615103 ・ A615104 ・ A615105 ・ A615106
크로마 사용자정의 AC 파워 소스 파워 서플라이 써플라이 교류 전력 공급기 POWER SUPPLY
주요 특징
- 단일 위상 또는 3상 출력 선택 가능
- 전압 및 주파수 변경을 위한 프로그래밍 가능 슬루레이트 설정
- 프로그래밍이 가능한 전압 및 전류 제한 설정
- 전압 DC 오프셋 시뮬레이션용 AC+DC 출력 모드
- 포괄적인 측정 기능
- 다른 전압 및 주파수에 대한 편리한 설정 변환 기능
- 고출력 전류 파고율, 돌입 전류 테스트에 가장 적합함
- 내장 PFC, 0.98(전부하)이 넘는 입력 역률 제공
- 전력 증폭기에 대한 아날로그 입력
- 위상 각도 제어 켜기, 끄기
- GPIB, RS232, USB 및 Ethernet 인터페이스를 통한 원격 제어

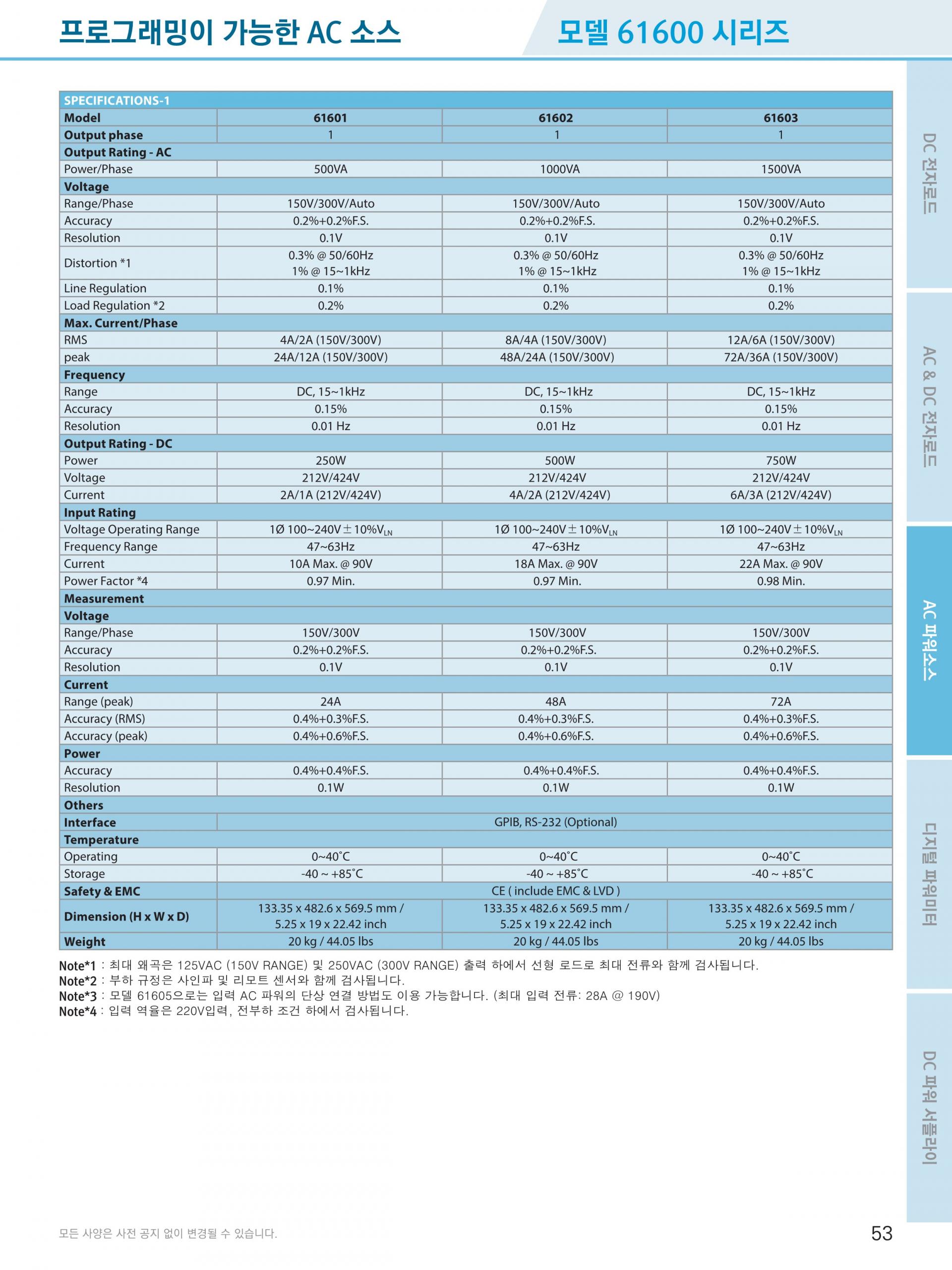

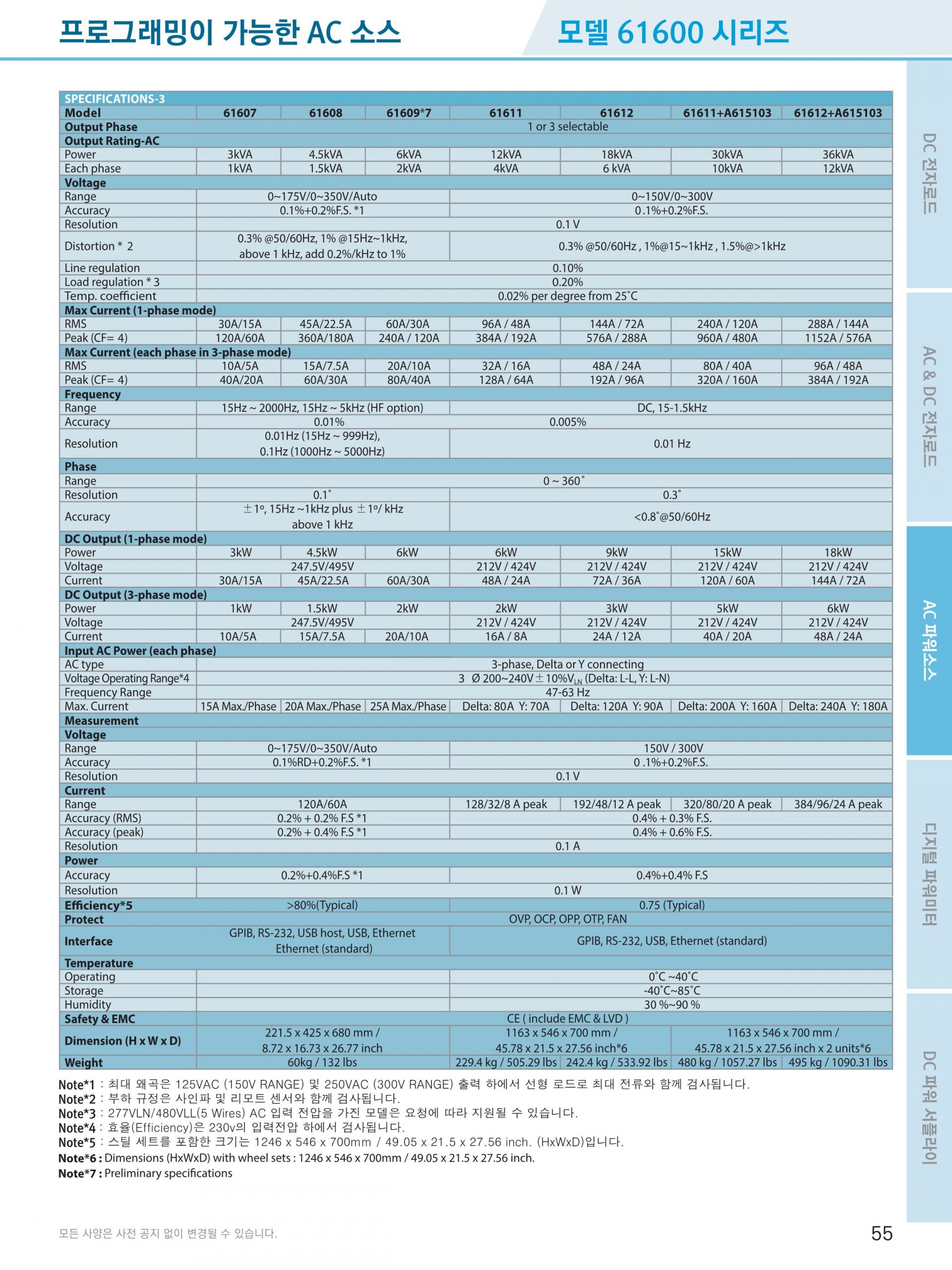

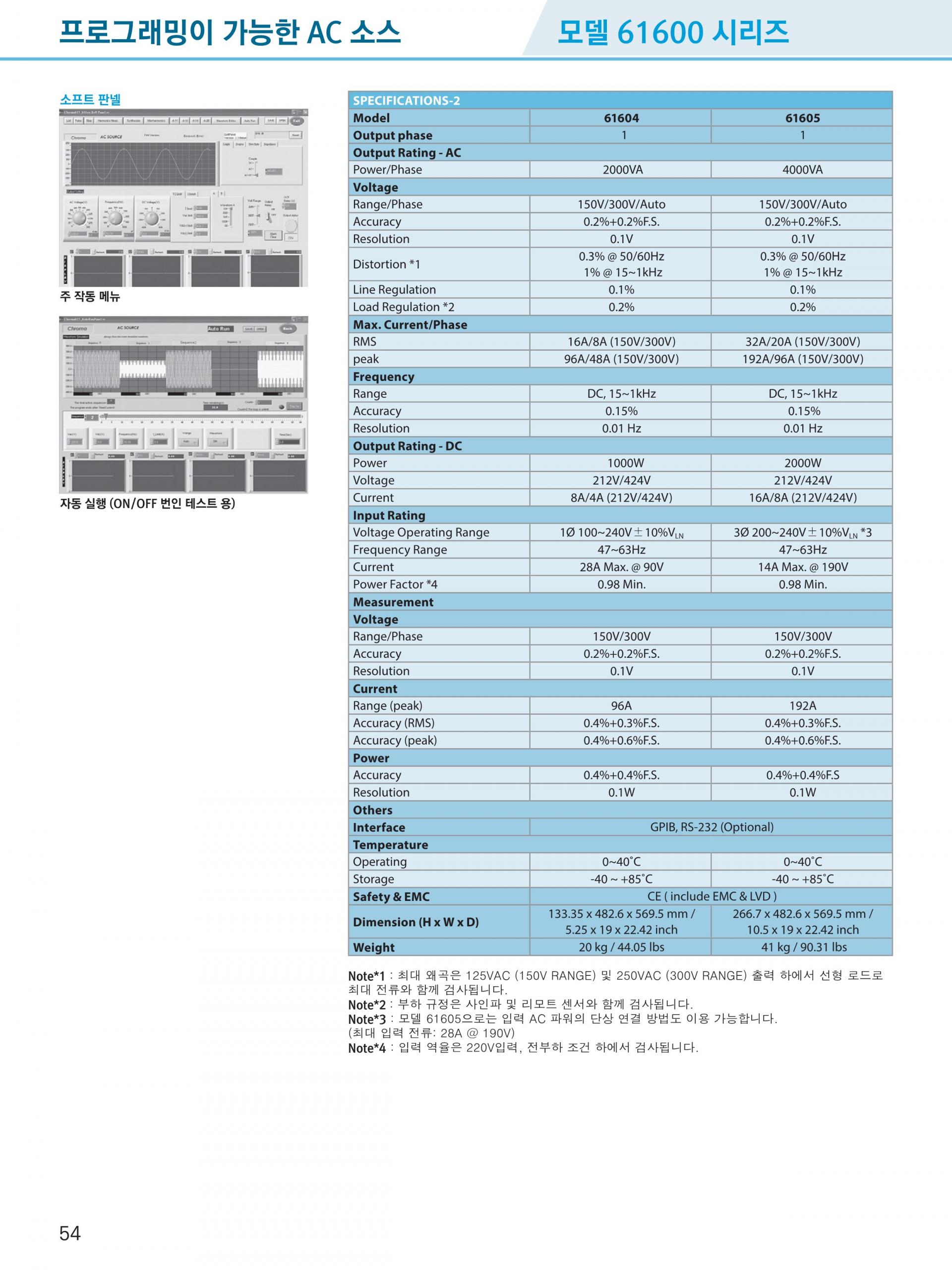

모델 및 사양
| 모델 | 61601/ 61602/ 61603/ 61604/ 61605 | 61607/ 61608/ 61609 | 61611/ 61612 |
|---|---|---|---|
| 정격 전력 | 500VA/ 1kVA/ 1.5kVA/ 2kVA/ 4kVA | 3kVA/ 4.5kVA/ 6kVA | 12kVA/ 18kVA |
| 출력 위상 | 1상 | 1상 또는 3상 | 1상 또는 3상 |
| 전압 범위 | 0~150V/0~300V/자동 | 0~175V/0~350V/자동 | 0~150V/0~300V/자동 |
| 주파수 | DC. 15Hz~1kHz | DC. 15Hz~2kHz | DC. 15Hz~1.5kHz |
| 병렬 기능 | 불가능 | 2유닛(최대 12kVA) | 5유닛(최대 90kVA) |
소개
Chroma AC 전원 61600 시리즈는 단계를 쉽게 프로그래밍하여 정교하고 순수한 AC/DC 파형을 제공할 수 있는 AC/DC 전원입니다.
61600 시리즈는 최대 부하(50/60Hz, 선형 부하)에서 일반적인 왜곡이 0.3% 미만인 매우 클린한 AC 출력을 생성합니다. 내장된 역률 교정 회로(PFC)를 통해 61600 시리즈는 더 높은 효율성과 높은 전력을 출력할 수 있습니다. 입력의 전력 계수는 최대 부하로 0.98 이상에 도달할 수 있습니다.
61600 시리즈의 고급 DSP 기술을 사용하여 RMS 전압, RMS 전류, 실제 전력, 역률, 전류 파고율 등을 정밀하고 빠르게 측정합니다. 최첨단 PWM 기술을 사용하여 최대 4~6배의 피크 전류를 최대 정격 전류에 전달할 수 있습니다. 유닛은 외부 아날로그 입력을 제공하여 임의의 신호 발생기의 아날로그 신호를 증폭합니다.
고전력 응용 분야의 경우 61600 시리즈는 사용자가 AC 소스를 병렬로 연결하여 AC 전원 출력(최대 90kVA)을 증폭시킬 수 있는 (마스터-슬레이브) 병렬 작동 기능을 제공합니다. OPP, OCP, OVP 및 OTP에 대한 전체 보호 및 자가 진단 루틴은 가장 까다로운 엔지니어링 및 ATE 응용 분야에도 품질과 안정성을 보장해 줍니다.

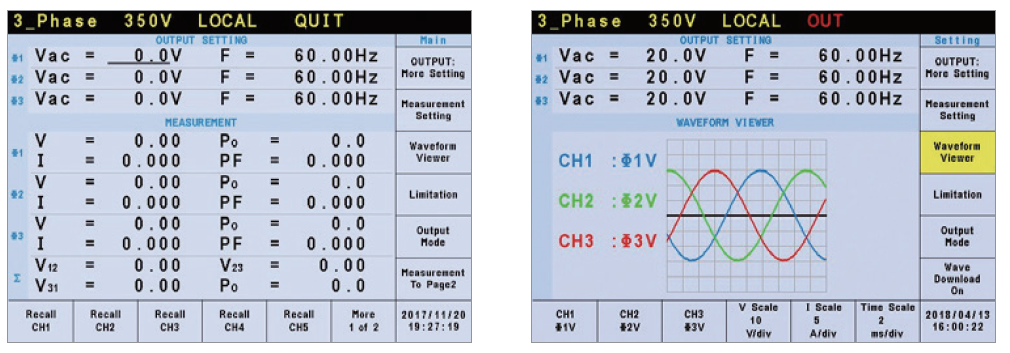

포괄적인 측정
Chroma AC 전원 61600 시리즈에는 실제 RMS 전압, 전류, 실제 전력, 피상 전력, 무효 전력, 역률, 전류 파고율, 반복 피크 전류 및 돌입 전류를 측정할 수 있는 내장 16비트 측정 회로 및 펌웨어 유틸리티가 있습니다. 고급 DSP 기술을 사용하는 61600 시리즈는 THD와 수많은 전류 고조파를 측정할 수 있습니다. LCD 패널은 파형 뷰어 기능을 통해 전압 및 전류 측정 파형을 표시할 수도 있습니다.

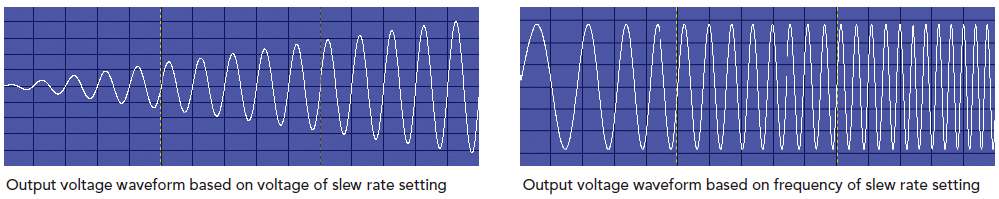

전압 및 주파수에 대한 프로그래밍 가능 슬루레이트 설정
61600 시리즈를 활용하면 전압 및 주파수 슬루레이트를 설정할 수 있습니다. 이 프로그램은 출력 전압 또는 주파수가 변경되면 최종 설정에 도달하는 데 사용된 슬루레이트를 따릅니다. 이 기능을 사용하면 입력 전력의 작동 범위를 검증할 수 있습니다. 예를 들어 주파수를 47Hz에서 63Hz로 변환하거나 90V, 115V, 230V 및 264V 등 단계별로만 측정하는 대신 90V에서 264V까지 점진적으로 전압을 스위핑할 수 있습니다. 또한 모터 시동 시 또는 UUT 전원이 켜져 있는 동안 돌입 전류를 줄이기 위해 사용자는 슬루레이트 설정을 낮춰 피크 전류 요구 사항을 최소화할 수 있습니다.

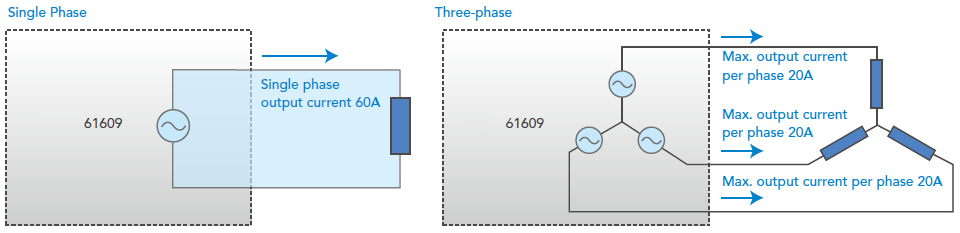

단일 위상 또는 3상 출력
61607/61608/61609 및 61611/61612 AC 소스는 응용 분야에 따라 단일 또는 3상 출력을 제공할 수 있습니다. 사용자는 이러한 출력 모드를 전면 패널이나 원격 제어로 손쉽게 선택할 수 있습니다. 모든 모델은 단일 위상 출력 구성에서도 정격 감소 없이 전체 전력 출력을 제공할 수 있습니다.
61601/61602/61603/61604/61605 AC 소스는 사용자가 3상 출력 응용 분야에 대해 3유닛을 연결할 수 있도록 3-PHASE(3상) 모드를 제공합니다. 마스터 장치는 Fixed Mode를 켜고 슬레이브 장치를 동기화하기 위한 신호를 보냅니다.

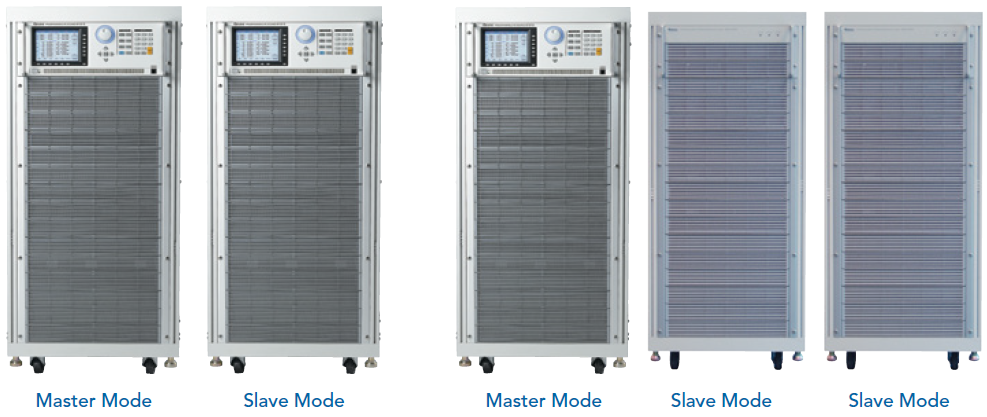

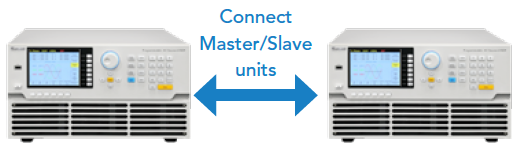

마스터/슬레이브 병렬 출력 기능
Chroma 61600 시리즈 프로그래밍 가능 AC 소스는 (마스터/슬레이브) 병렬 출력 기능을 사용하여 더 많은 전력을 제공할 수 있습니다. 61601/61602/61603/61604/61605 모델은 이 기능을 제공하지 않지만, 61607/61608/61609모델은 병렬 구성으로 동일한 모델 시리즈(61507/61508/61509/61607/61608/61609)의 최대 2개의 유닛을 연결할 수 있습니다. 예: 61609 6kVA 2유닛을 연결하면 총 12kVA의 전력, 61509 6kVA 1유닛을 61607 3kVA 1유닛과 연결하면 총 9kVA의 전력이 출력됩니다.
61611/61612 모델은 더 높은 전력 출력을 위해 동일한 모델 시리즈(61511/61512/61611/61612)의 AC 소스를 최대 5개까지 함께 또는 Chroma 18kVA 전력 스테이지 유닛(A615103)과 병렬할 수 있습니다. 예: 61611 12kVA 2유닛을 연결하면 총 24kVA의 출력 전력을 달성하고 61612 18kVA 1유닛을 A615103 18kVA 2유닛과 연결하면 총 54kVA의 출력 전력을 달성합니다.
소프트 패널
Chroma의 소프트 패널은 그래픽 사용자 인터페이스로 원격 유닛 제어 기능을 제공하여 탁월한 기능과 편리함을 제공해 줍니다. 61500 시리즈 소프트 패널은 설정 등의 도구와 그래픽으로 구성된 사용자 친화적 인터페이스를 적용하여 AC 소스 제어 기능을 제공하기 위해 설계되었습니다.

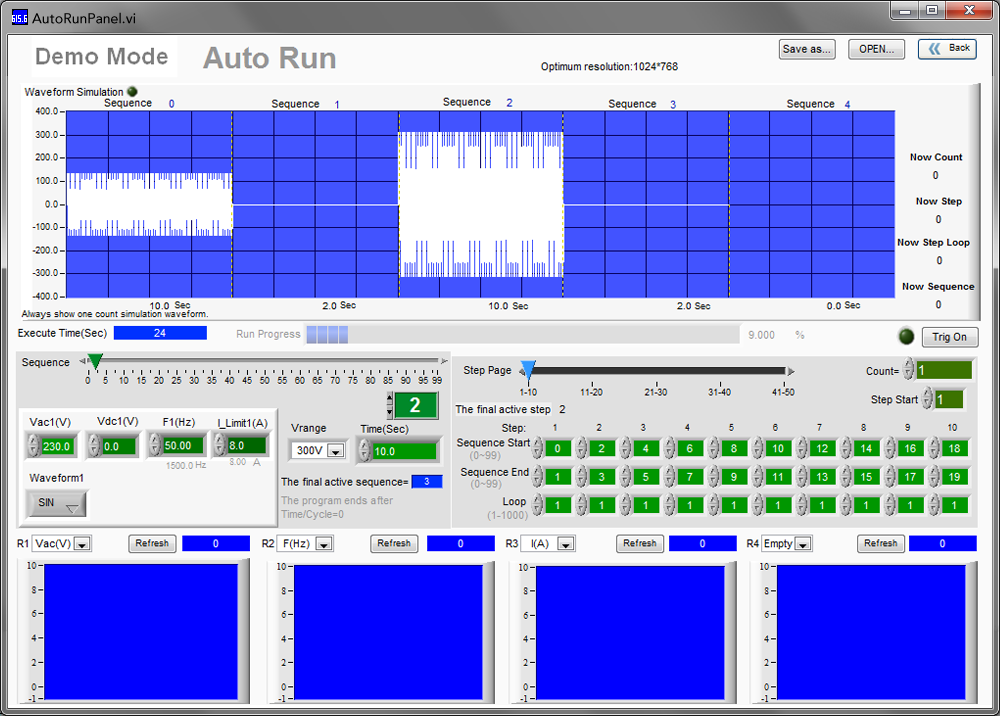

또한 이 인터페이스는 다중 루프 테스트(초 단위 시간 척도)를 위한 전압/주파수 변경을 100으로 설정하는 자동 실행 기능도 제공합니다. 또한 반복적인 장기 테스트를 위해 반복 및 카운트와 같은 설정을 조정할 수 있습니다.

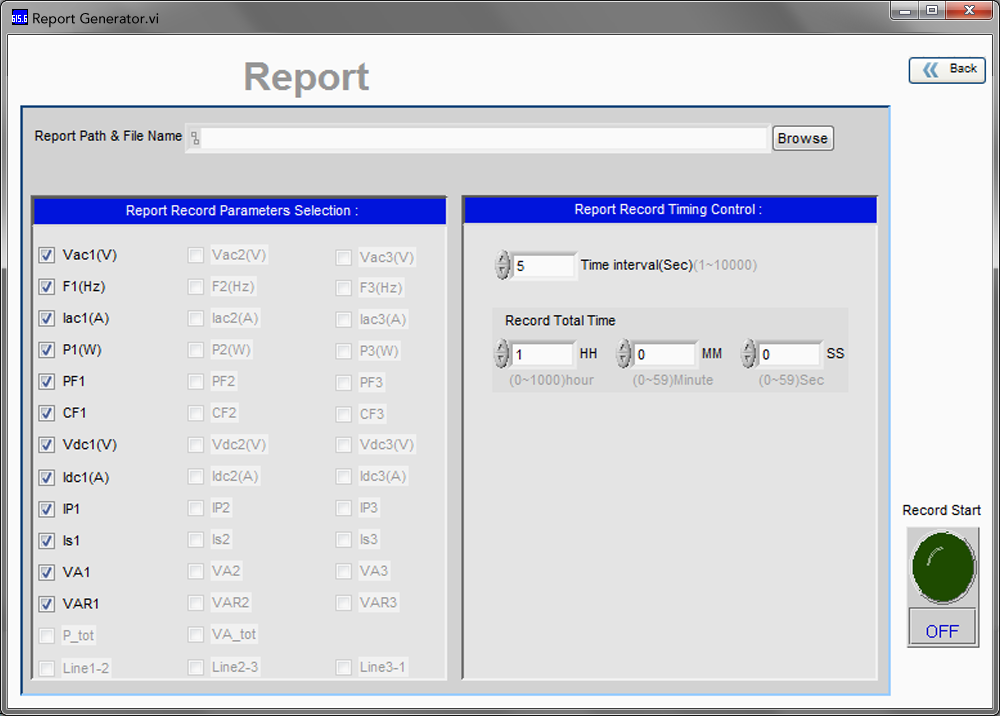

또 다른 유용한 기능으로서 사용자가 선택한 파라미터, 샘플링 속도 및 기록 시간을 자동으로 기록하는 보고서 생성기능이 있습니다.
