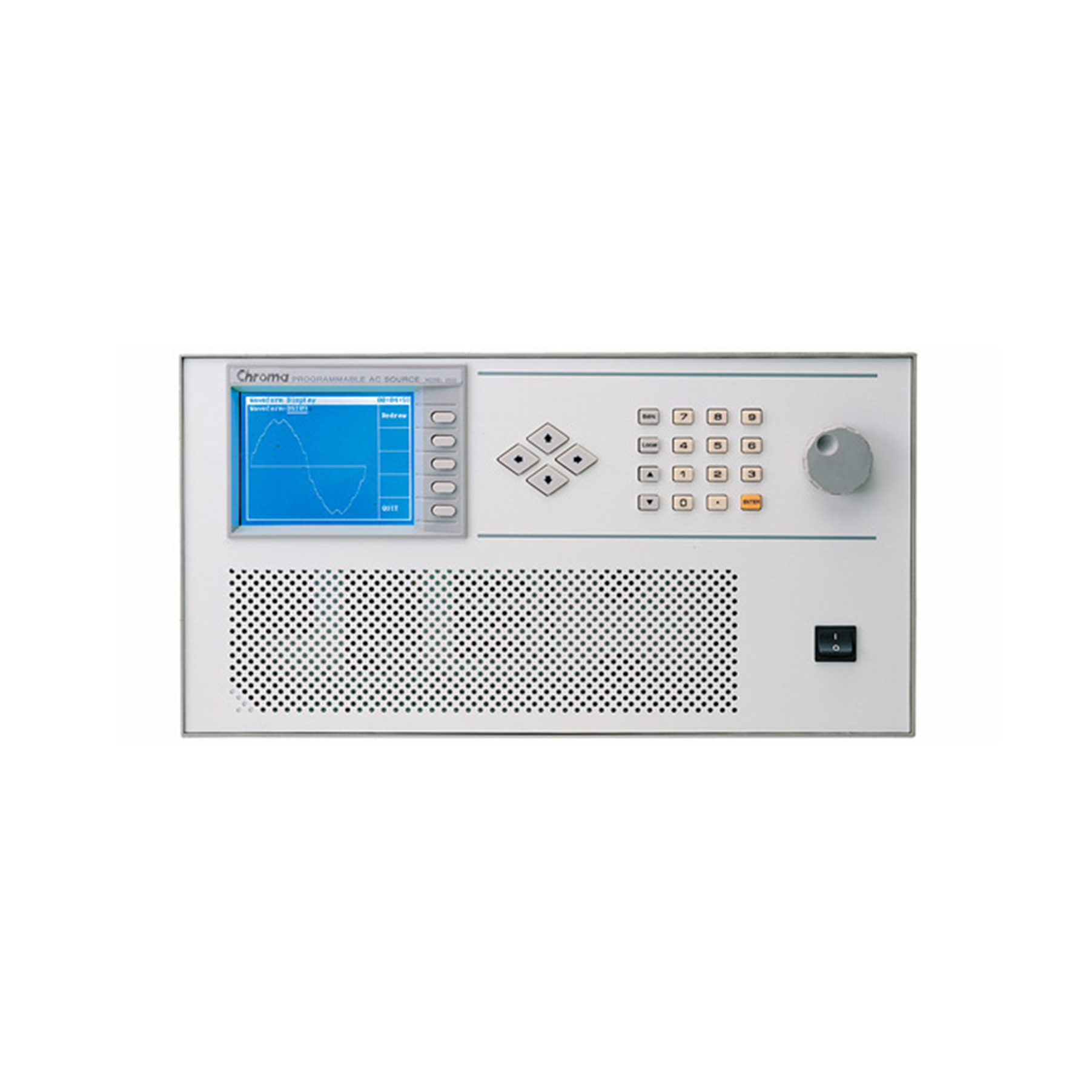

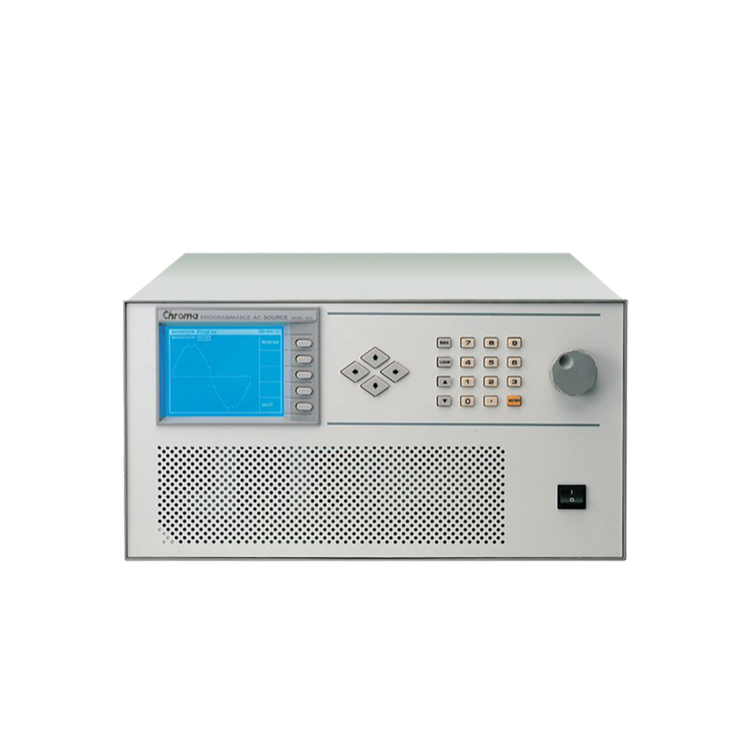

CHROMA 6500 프로그래머블 AC 전원 공급기 시리즈
가격문의(상세정보 참조)
6500 AC 파워 소스는 15Hz ~ 2kHz 범위의 주파수 내에서 0 ~ 300VAC의 정격전압을 제공합니다.
이는 상업적인 어플리케이션(47-63Hz)에 적합할 뿐만 아니라, 항공, 해양, 군사용 어플리케이션(400Hz), 에어컨 검사용 어플리케이션(20Hz)에서도 사용이 가능합니다.
모든 모델이 일반 왜곡율 0.5% 이하의 선명한 출력을 발생시킵니다.
클릭 하시면 이동합니다.
크로마 ・ CHROMA
6500 프로그래머블 교류 전원 공급기 시리즈 – Programmable AC Power Source Series
• 6500 Series
6512 ・ 6520 ・ 6530
6560-2 ・ 6560-3
6590-2 ・ 6590-3
A650001 ・ A650002 ・ A650003
A610004
크로마 사용자정의 AC 파워 소스 파워 서플라이 써플라이 교류 전력 공급기 POWER SUPPLY
주요 특징
- 정격출력 :
- 파워 :
- 1200VA, 1ø (6512)
- 2000VA, 1ø (6520)
- 3000VA, 1ø (6530)
- 6000VA, 1ø (6560)
- 9000VA, 1ø 또는 3ø (6590)
- 전압 :
- 0-150V/0-300V/Auto (6512,6520, 6530)
- 0-150V/0-300V (병렬)(6560)
- 0-300V/0-500V (시리즈)(6560)
- 0-150V/0-300V (6590)
- 파워 :
- Direct Digital Synthesis (DDS) 파형 생성
- Sine, Square, 또는 Clipped Sine 파형 출력 프로그램 가능
- Voltage, 전류제한, 주파수, Phase, Distortion 프로그램 가능
- Power line 장애 시뮬레이션 가능
- 파형자료실에 30가지의 harmonic 파형 내장
- 사용자가 Harmonic 파형 프로그램가능
- 자동실행을 위해 사용자가 연속적인 출력 파형 프로그램 가능
- Vrms, Irms, Ipk+, Ipk-, power, 주파수, 파고율, 역율, 돌입전류, VA, VAR 등의 폭넓은 측정가능
- Built-in 역율 보정회로는 IEC규격에 맞 0.98이상의 역율을 제공
- 가볍고 컴팩트한 패키지에서 높은 파워를 출력하는 진보한 PWM 기술 채택
- Built-in 절연 출력 릴레이
- Power-on 상태를 사용자 정의 가능
- ATE 적용시에 어떤 과도전류 출력 신호에서 TTL 출력 가능
- 외부의 Amplitude 제어에서 아날로그 프로그램 인터페이스 지원
- 선택적인 GPIB, RS-232 통신방식
- IEC 61000-4-11 규격에 맞는 시뮬레이션
- 사용이 용이한 그래픽 사용자 인터페이스 : 소프트 판넬 (옵션)
국제 AC 출력시험은 파워 검사 규정은 매우 정교한 AC 파워 소스를 요구합니다. 이는 AC 라인 상태, 고조파 파형, 정밀한 전력 측정 및 분석을 구현할 수 있어야 합니다. Chroma 6500 시리즈 프로그래밍이 가능한 AC 파워소스이며, 모든 종류의 일반/특수 출력 조건을시뮬레이션 할 수 있고, 검사 중인 제품 의 주요 특성들을 측정할 수 있습니다. R&D 설계, 양산 검사, 상업용 및 항공 전자제품 등에서 사용 됩니다.
6500 AC 파워 소스는 15Hz ~ 2kHz 범위의 주파수 내에서 0 ~ 300VAC의 정격전압을 제공합니다. 이는 상업적인 어플리케이션(47-63Hz)에 적합할 뿐만 아니라, 항공, 해양, 군사용 어플리케이션(400Hz), 에어컨 검사용 어플리케이션(20Hz)에서도 사용이 가능합니다. 모든 모델이 일반 왜곡율 0.5% 이하의 선명한 출력을 발생시킵니다.
6500 시리즈는 직접 디지털 파형합성(DDS) 발생기 를 내장하고 있어서 사용자가 고정밀파형을 프로그 래밍할 수 있도록 해줍니다. AC 라인 왜곡 조건에서 제품을 검사하는 경우를 위해, 정현파(clipped sinewave)는 0% ~ 43%의 왜곡과 0% ~ 100% 증 폭을 발생시킬 수 있습니다. 또한 cycle dropout, transient spike, brown out, 위상각, 전압 및 주파수 램프업(램프 다운), 등을 포함한 모든 종류의 시뮬레이션 가능하도록 해줍니다. 최대 30개까지의 고조파 형이 제조시 설치되어있고, AC line harmonicimmunity 규격에 부합하는 검사들도 현장에서 손쉽게 구현될 수 있습니다.
6500 시리즈는 16비트 정밀 측정회로를 내장하고 있으며 Vrms, Irms, Ipk+, Ipk-, 전력, 주파수, 파고 율, 역율, 돌입전류, VA, VAR 등을 빠르게 측정해줍 니다. 이 장비는 PMS(Power MeasurementSystem) 의 통합 부품으로 설계되었습니다.
6630 전력분석계를 추가함으로써, IEC 61000-3- 2 하모닉 및 IEC 61000-3-3 flicker 측정이 가능한 ATE가 구성됩니다.
6500 시리즈는 정면 판넬의키패드를 이용하여 쉽게 조작할 수 있습니다. 또한 GPIB, RS-232 또는 APG (아날로그 프로그래밍) 인터페이스를 통해서 원격 제어도 가능합니다. 장비 드라이버는 Labview control 하에서 AC 소스를 ATE 어플리케이션 작동에 통합 시킬 수 있습니다.
또한 자가진단 기능을 갖추고 있으며 장비가 과전 압, 부족전압, 과전원, 과전류, 온도과부하, fan fail 등에 의해 손상되지 않도록 보호기능을 갖추고 있 습니다. 이 시리즈는 고도의 기술을 요하는 생산 검 사, R&D 설계 특성, QA 품질관리 등의 어플리케이 션에 있어 신뢰성을 부여합니다.
