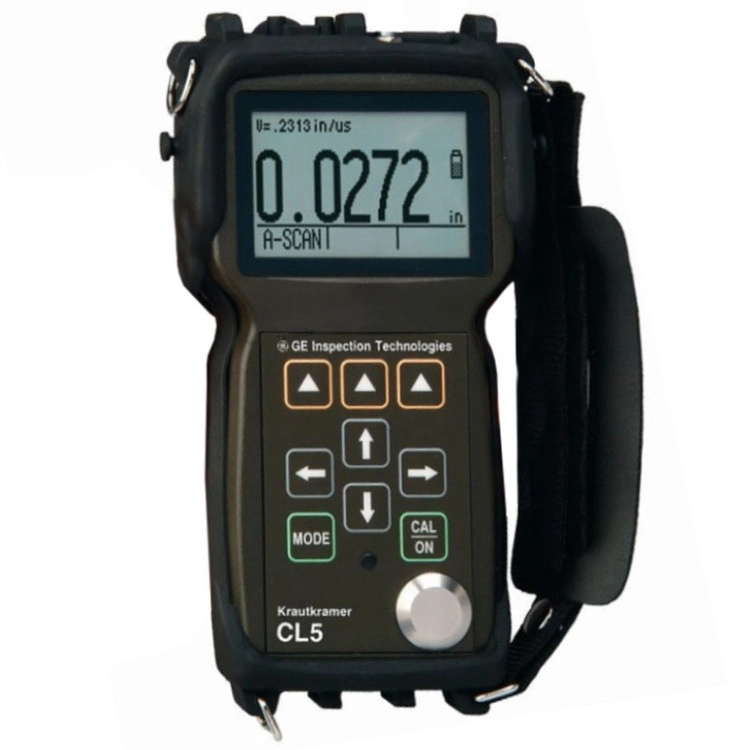

WAYGATE TECHNOLOGIES CL5 휴대용 초음파 두께 측정기
가격문의(상세정보 참조)
현장에서 사용할 수 있는 휴대용 견고한 패키지의 마이크로미터 정밀도
Krautkrämer CL5 는 복잡한 형상으로 인해 기존 게이지로 검사하기 어려운 금속, 강철 및 플라스틱 부품의 정확한 두께 측정에 완벽 하게 적합합니다 . 선택 사양인 라이브 A-스캔을 사용하여 초음파 응답을 실시간으로 표시하여 변환기를 적절하게 정렬하고 구성 요소의 모양이 더 복잡해짐에 따라 테스트의 정확성을 검증할 수 있습니다. CL5의 사용자 친화적이고 휴대 가능하며 견고한 디자인은 전용 키가 필요 없이 이해하기 쉬운 화면 프롬프트와 함께 현장이나 작업대에서 직관적인 사용성과 함께 한 손 조작 기능을 제공합니다.
클릭 하시면 이동합니다.
웨이게이트 테크놀로지스 – 베이커 휴즈 디지털 솔루션즈
Waygate Technologies – Baker Hughes Digital Solutions
KRAUTKRÄMER CL5
– 휴대용 정밀 두께 측정기 : 초음파 결함 감지 장비
– Portable Precision Thickness Gauges : Portable Ultrasound Equipment
« BAKER HUGHES WAYGATE TECHNOLOGIES CL5 » · « BAKER HUGHES WAYGATE TECHNOLOGIES CL5 » • « BAKER HUGHES CL5 » · « BAKER HUGHES CL5 » • « WAYGATE TECHNOLOGIES CL5 » · « WAYGATE CL5 » • « KRAUTKRAMER CL5 » · « KRAUTKRÄMER » · « KRAUTKRAMER » • « GE CL5 » · « GENERAL ELECTRIC CL5 » • « 씨엘파이브 » · « 씨엘5 » · « 크라우트크래머 » · « 크라우트크라머 » • « 제너럴 일렉트릭 » · « 제네럴 일렉트릭 » • « Portable Ultrasound Equipment » · « PORTABLE PRECISION THICKNESS GAUGE » • « PORTABLE ULTRASOUND EQUIPMENT » · « 휴대용 두께 측정기 » · « 휴대용 측후기 » · « 휴대용 측후계 » · « 휴대용 탐상기 » · « 휴대용 초음파 탐상기 »
초음파 탐상 두께 측정기
- 0.001mm 분해능의 정밀 두께 측정기
- 구상화율(재질음속도) 측정기능
- A-scan 표시 기능
- SD 카드를 이용한 쉽고 빠른 Data 저장과 PC로 전송
- 금속 뿐만 아니라 유리, 플라스틱등의 다양한 재질의 정밀 두께측정 가능
다양한 기능을 갖춘 정밀 두께 측정기

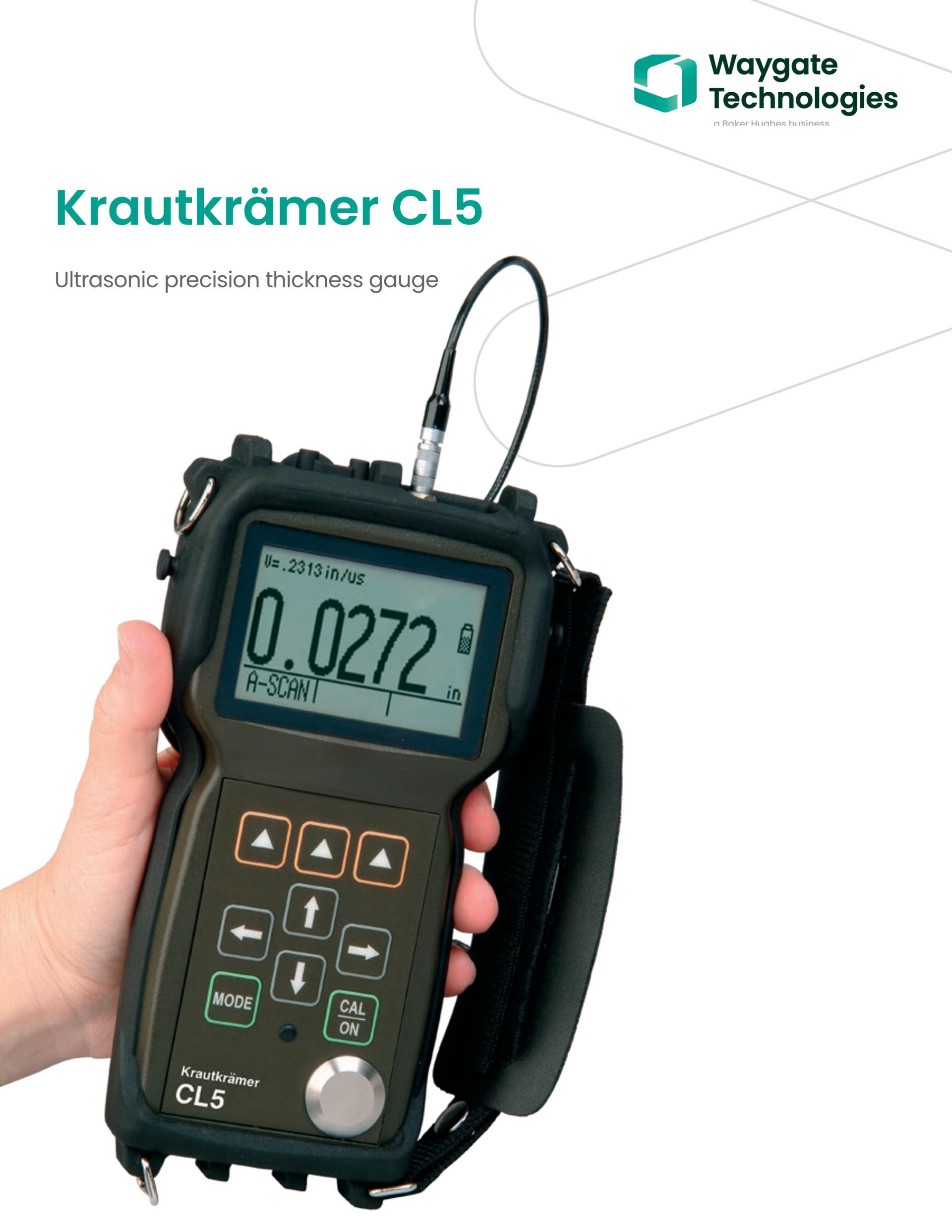

Krautkrämer CL5 휴대용 두께 측정기
Krautkrämer CL5 는 복잡한 형상으로 인해 기존 게이지로 검사하기 어려운 금속, 강철 및 플라스틱 부품의 정확한 두께 측정에 완벽 하게 적합합니다 . 선택 사양인 라이브 A-스캔을 사용하여 초음파 응답을 실시간으로 표시하여 변환기를 적절하게 정렬하고 구성 요소의 모양이 더 복잡해짐에 따라 테스트의 정확성을 검증할 수 있습니다. CL5의 사용자 친화적이고 휴대 가능하며 견고한 디자인은 전용 키가 필요 없이 이해하기 쉬운 화면 프롬프트와 함께 현장이나 작업대에서 직관적인 한 손 조작을 제공합니다.
125년 이상의 경험을 바탕으로 품질, 안전 및 생산성을 보장하는 NDT 솔루션의 글로벌 리더인 Waygate Technologies는 GE Inspection Technologies와 함께합니다.
Krautkrämer CL5 기능
주요 이점

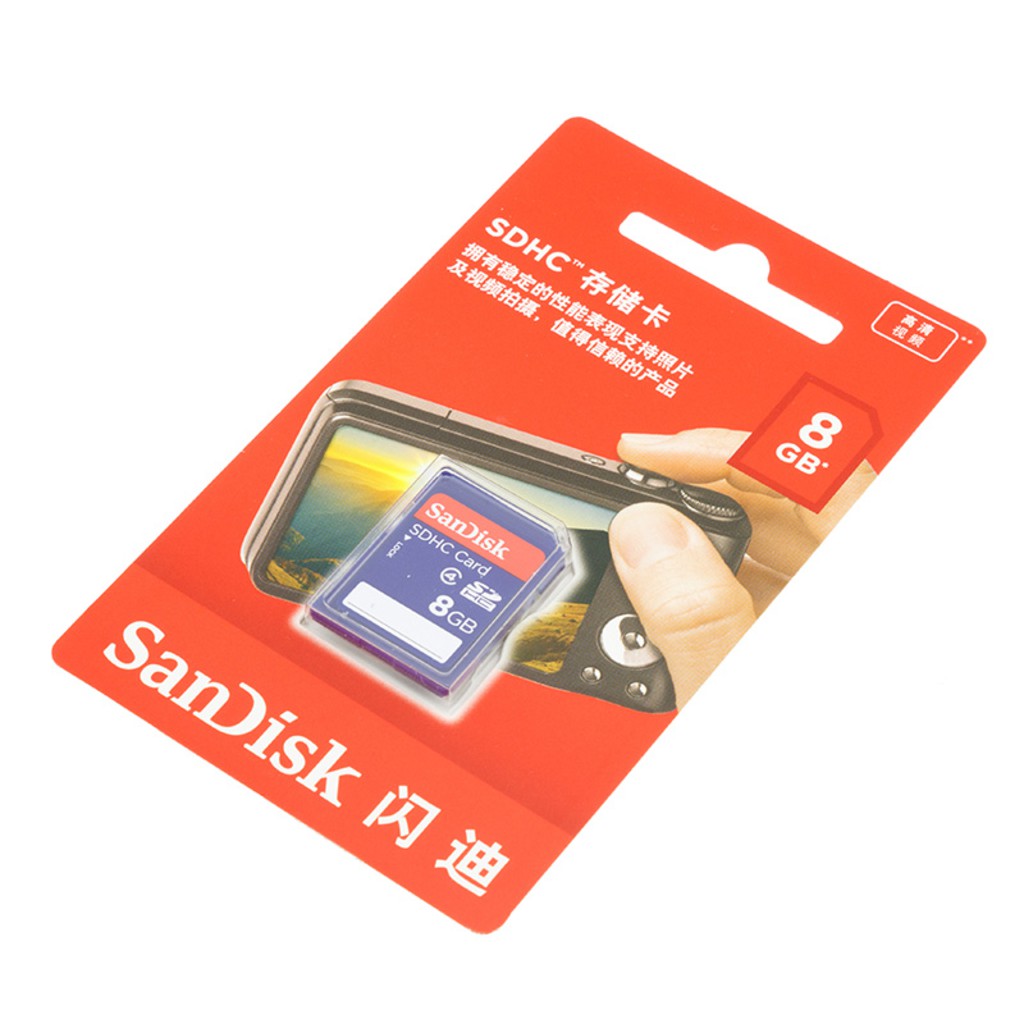

- 표준 SD 카드를 사용하여 프로그래밍 가능한 데이터 레코더(옵션)를 통해 제공되는 데이터 관리
- 향상된 측정 성능으로 매우 안정적이고 반복 가능한 판독값 제공
- 프로브 정렬 및 데이터 제어를 위한 모든 모델 의 스냅샷 A-스캔
- 거의 모든 곳에서 사용할 수 있도록 환경적으로 밀봉된 견고한 하우징
- 3개의 표준 AA 배터리 또는 1개의 리튬-폴리 배터리 팩이 있는 유연한 전원 공급 장치 (기기에서 충전 가능)
- 작동 온도 범위 -10°C ~ 60°C
- 커플링 상태를 나타내는 중공/채워진 두께 숫자
- 상한 및 하한에 대한 시각적 LED 경보
- 특수 구성 및 빠른 기기 구성을 위한 고객 매개변수 설정
- 다국어 사용자 인터페이스
애플리케이션
CL5는 다음과 같이 자동차 및 항공우주 산업에 사용되는 부품을 위한 사용하기 쉬운 정밀 두께 측정 솔루션입니다.
- 알루미늄, 강철, 구리, 청동으로 만든 주조 및 스탬프 금속 부품
- 가공된 공작물
- 화학적으로 밀링된 부품
- 금속 스트립, 금속 플레이트
- 플라스틱 및 합성물
- 유리
기타 이점
- 초음파 파라미터의 자동 제어(게인 및 게이트 제어)
- 애플리케이션별 작동을 위한 6가지 측정 및 표시 모드

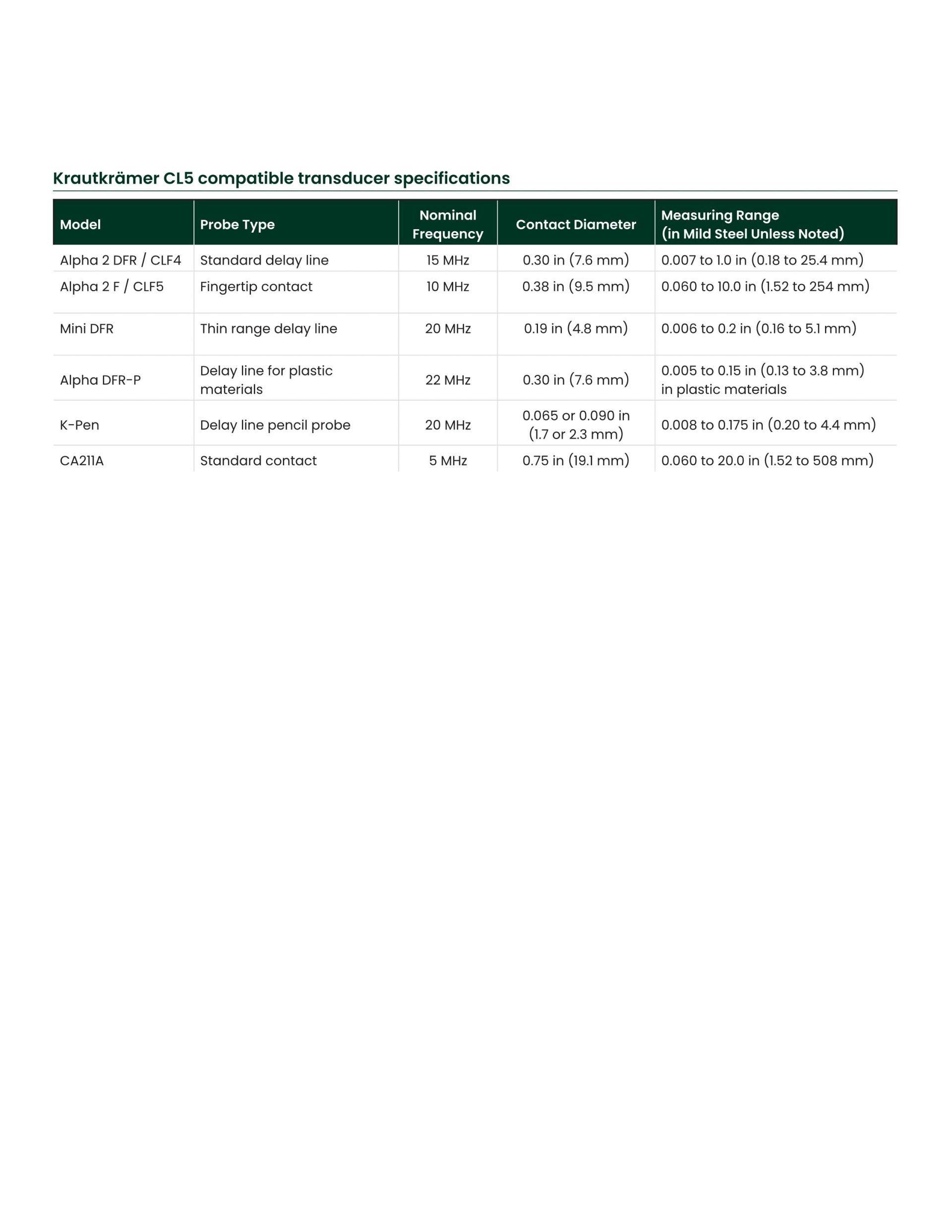

- 다양한 접촉 및 지연 라인 프로브
- SD 메모리 카드를 포함한 Live A-Scan 및 Programmable Data Recorder(실시간 A-스캔 및 프로그램 가능 데이터 레코더) 옵션
- 음속 결정을 위한 선택적 속도 모드
- 기기는 한 손으로 잡거나 평평한 공작물에 놓을 수 있으므로 CL5는 필요한 두께를 테스트하거나 시트 부식 여부를 점검할 수 있는 컴팩트한 방법입니다.

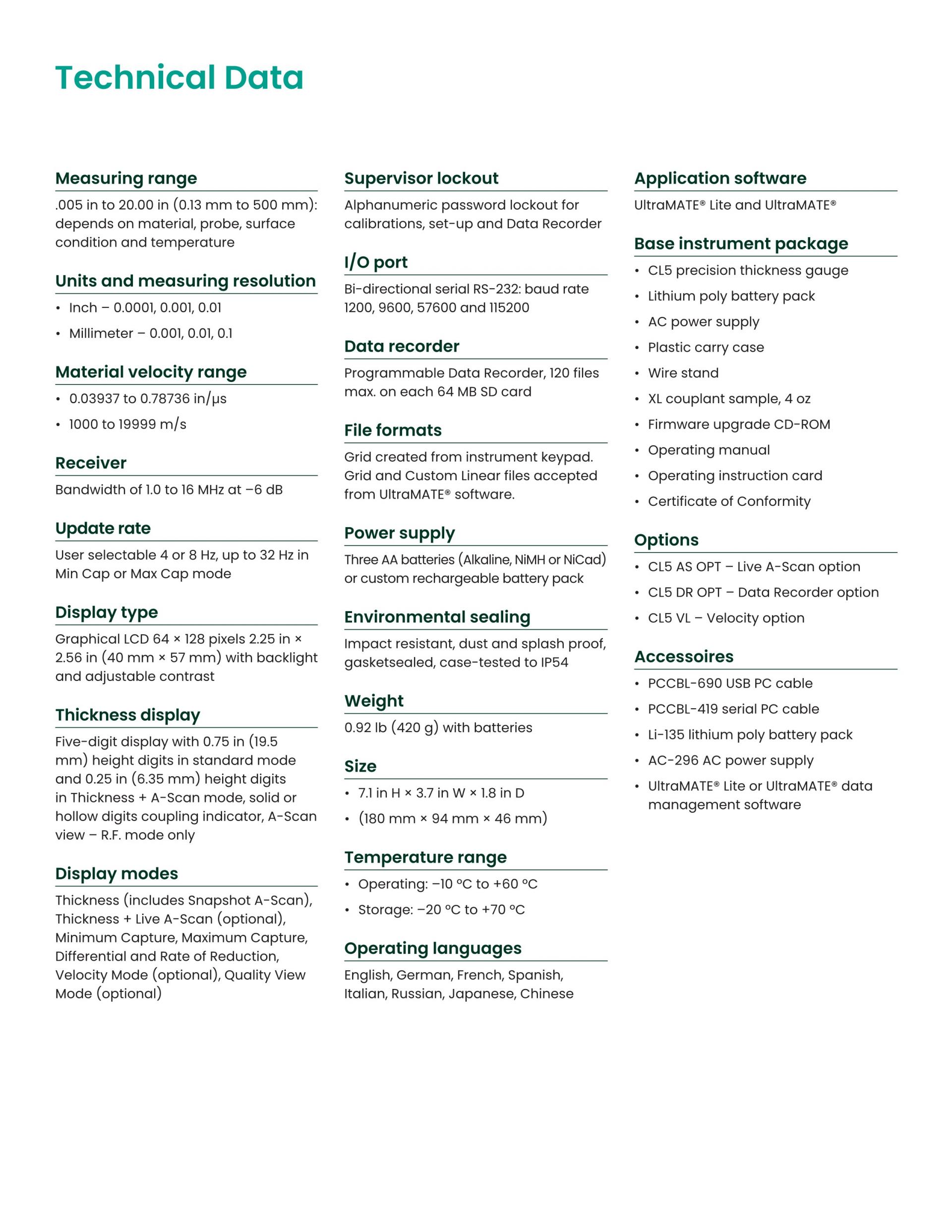

기술 사양
- 측정 범위 – 0.13mm ~ 500mm(0.005인치 ~ 20.00인치) : 재료, 프로브, 표면 상태 및 온도에 따라 다름
- 단위 및 측정 분해능 – 인치 – 0.0001, 0.001, 0.01 • 밀리미터 – 0.001, 0.01, 0.1
- 재료 속도 범위 – 0.03937 ~ 0.78736in/μs • 1000 ~ 19999m/s
- 수신기 – −6dB에서 1.0~16MHz의 대역폭
- 업데이트 속도 – 사용자 선택 가능 4 또는 8Hz, Min Cap 또는 Max Cap 모드에서 최대 32Hz
- 디스플레이 유형 – 백라이트 및 조정 가능한 대비가 있는 그래픽 LCD 64 × 128픽셀 2.25인치 × 2.56인치(40mm × 57mm)
- 두께 디스플레이 – 표준 모드에서 0.75인치(19.5mm) 높이 디지트 및 두께 + A-스캔 모드에서 0.25인치(6.35mm) 높이 디지트, 실선 또는 중공 디지트 커플링 표시기, A-스캔 보기 – RF 모드에서 5자리 디스플레이 오직
- 디스플레이 모드 – 두께(스냅샷 A-스캔 포함), 두께 + 라이브 A-스캔(옵션), 최소 캡처, 최대 캡처, 미분 및 감소율, 속도 모드(옵션), 품질 보기 모드(옵션)
- 감독자 잠금 – 교정, 설정 및 데이터 레코더를 위한 영·숫자 암호 잠금
- I/O 포트 – 양방향 직렬 RS-232 : 전송 속도 1200, 9600, 57600 및 115200
- 데이터 레코더 – 프로그래밍 가능한 데이터 레코더, 최대 120개 파일 각 64MB SD 카드에
- 파일 형식 – 기기 키패드에서 생성된 그리드. UltraMATE® 소프트웨어에서 허용되는 그리드 및 맞춤형 선형 파일
- 전원 공급 – 3개의 AA 배터리(알카라인, NiMH 또는 NiCad) 또는 맞춤형 충전식 배터리 팩
- 환경 씰링 – 충격 방지, 방진 및 튀김 방지, 개스킷 밀봉, IP54 케이스 테스트
- 무게 – 420g(배터리 포함)
- 크기 – 7.1인치 H × 3.7인치 W × 1.8인치 D • (180mm × 94mm × 46mm)
- 온도 범위 – 작동 : −10ºC ~ +60ºC • 보관: −20ºC ~ +70ºC
- 운영 언어 – 영어, 독일어, 프랑스어, 스페인어, 이탈리아어, 러시아어, 일본어, 중국어
- 응용 소프트웨어 – UltraMATE® Lite 및 UltraMATE®
기본 악기 패키지 :
- CL5 정밀 두께 게이지
- 리튬 폴리 배터리 팩
- AC 전원 공급 장치
- 플라스틱 휴대용 케이스
- 와이어 스탠드

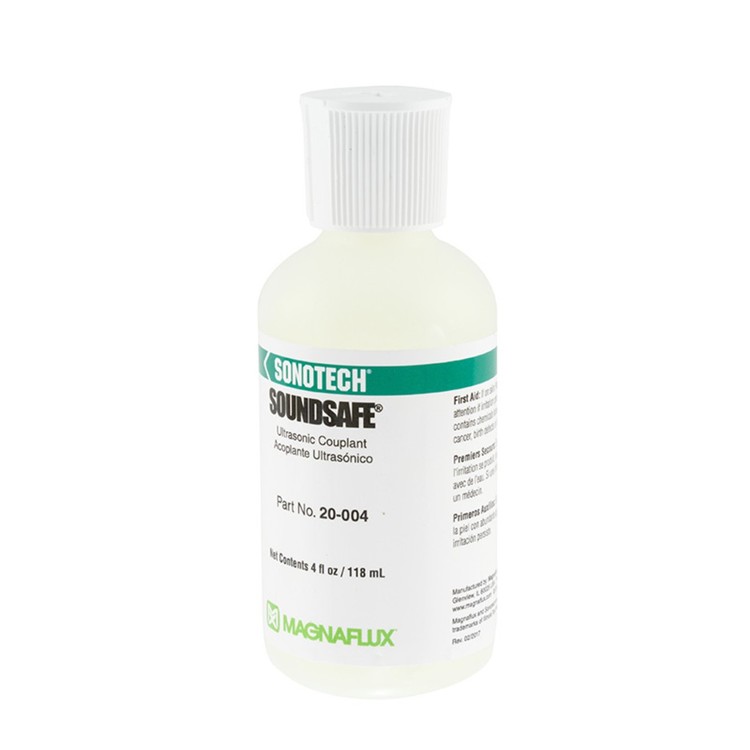

- XL 커플런트 샘플, 4oz
- 펌웨어 업그레이드 CD-ROM
- 사용 설명서
- 작동 지침 카드
- 적합성 인증서
업데이트된 소프트웨어 패키지
옵션 :
- CL5 AS OPT – 라이브 A-스캔 옵션
- CL5 DR OPT – 데이터 레코더 옵션
- CL5 VL – 속도 옵션
부속품 :
- PCCBL-690 USB PC 케이블
- PCCBL-419 직렬 PC 케이블
- Li-135 리튬 폴리 배터리 팩
- AC-296 AC 전원 공급 장치
- UltraMATE® Lite 또는 UltraMATE® 데이터 관리 소프트웨어
| 측정범위 | 0.13 ~ 500 mm |
|---|---|
| 음속범위 | 1,000 ~ 19,999m/s |
| 메모리 | SD Card |
| 분해능 | 0.0001inch, 0.001 mm |
| Display | Five-Digit Display |
| Output | Bi-Directional Serial RS-232 |
| Update Rate | 4 or 8Hz, up to 32Hz |
| 무게 | 400g (with/batteries) |
| 크기 | 180mm×94mm×46mm |
