WAYGATE TECHNOLOGIES USM Go+ 휴대용 초음파 탐상기
가격문의(상세정보 참조)
강력한 초음파 검사와 울트라포터블 디자인의 결합
USM Go+는 웨이게이트 제품 중 가장 가볍고 휴대성이 뛰어난 초음파 탐상기입니다.
- SD 카드에서 간편하게 디렉토리 관리
- 효율적 품질 관리를 위한 연간 교정 알림
- 최대 8분까지 비디오를 녹화하여 실시간 보고
- trueDGS와 호환
- 스마트 노트 기능을 통해 보고 효율성
- 한 손 조작 가능
- 경량(850 g/1.87 lb)
클릭 하시면 이동합니다.
웨이게이트 테크놀로지스 – 베이커 휴즈 디지털 솔루션즈
Waygate Technologies – Baker Hughes Digital Solutions
KRAUTKRÄMER USM GO Plus
– 휴대용 초음파 탐상기 : 초음파 결함 감지 장비
– Portable Ultrasonic Flaw Detectors
« BAKER HUGHES WAYGATE TECHNOLOGIES USM GO Plus » · « BAKER HUGHES WAYGATE TECHNOLOGIES USM GO+ » • « BAKER HUGHES USM GO Plus » · « BAKER HUGHES USM GO+ » • « WAYGATE TECHNOLOGIES USM GO Plus » · « WAYGATE USM GO Plus » • « KRAUTKRAMER USM GO Plus » · « KRAUTKRÄMER » · « KRAUTKRAMER » ・ « GE USM GO Plus » · « GENERAL ELECTRIC USM GO Plus » • « 유에스엠 GO Plus » · « 유에스엠 고 플러스 » · « 크라우트크래머 유에스엠 GO 플러스 » · « 크라우트크라머 유에스엠 GO+ » · « 크라우트크래머 » · « 크라우트크라머 » • « 제너럴 일렉트릭 » · « 제네럴 일렉트릭 » ・ « Portable Ultrasound Equipment » · « Flaw Detectors »
강력한 초음파 검사와 울트라포터블 디자인의 결합
USM Go+는 웨이게이트 제품 중 가장 가볍고 휴대성이 뛰어난 초음파 탐상기입니다.
- SD 카드에서 간편하게 디렉토리 관리
- 효율적 품질 관리를 위한 연간 교정 알림
- 최대 8분까지 비디오를 녹화하여 실시간 보고
- trueDGS와 호환
- 스마트 노트 기능을 통해 보고 효율성
- 한 손 조작 가능
- 경량(850 g/1.87 lb)
항공우주에서 발전, 자동차 분야에서 석유 및 가스 산업에 이르는 산업 및 공정 스펙트럼 전반에 걸쳐 다양한 검사 상황에서 신뢰할 수 있는 결과를 얻으십시오.
초음파 테스트 환경에서 경량 휴대용 기기가 필요할 경우 편리성을 위해 품질을 떨어뜨릴 이유가 없습니다. 가장 가혹한 현장 조건에서도 견딜 수 있도록 튼튼한 고무 케이싱으로 설계되었으며 손바닥이나 작업복 주머니에 들어갈 수 있을 만큼 작은 이 초음파 탐상기는 실제로 어떤 도전적인 검사에도 견딜 수 있도록 설계되어 있습니다.
- 용접 검사
- 단조 및 주물 검사
- 레일 검사
- 복합재 검사
- 협대역 필터, 저잡음 디지털 앰프 및 구형파 펄서와 같은 더 까다로운 애플리케이션용
한 손으로 조작할 수 있는 탐지 장비와 함께 검사자는 자유로운 다른 손으로 프로브나 주변 환경을 변경할 수 있습니다. 검사는 이보다 쉬울 수 없습니다.
125년 이상의 경험을 바탕으로 품질, 안전 및 생산성을 보장하는 NDT 솔루션의 글로벌 리더인 Waygate Technologies는 GE Inspection Technologies와 함께합니다.
Krautkrämer USM GO +

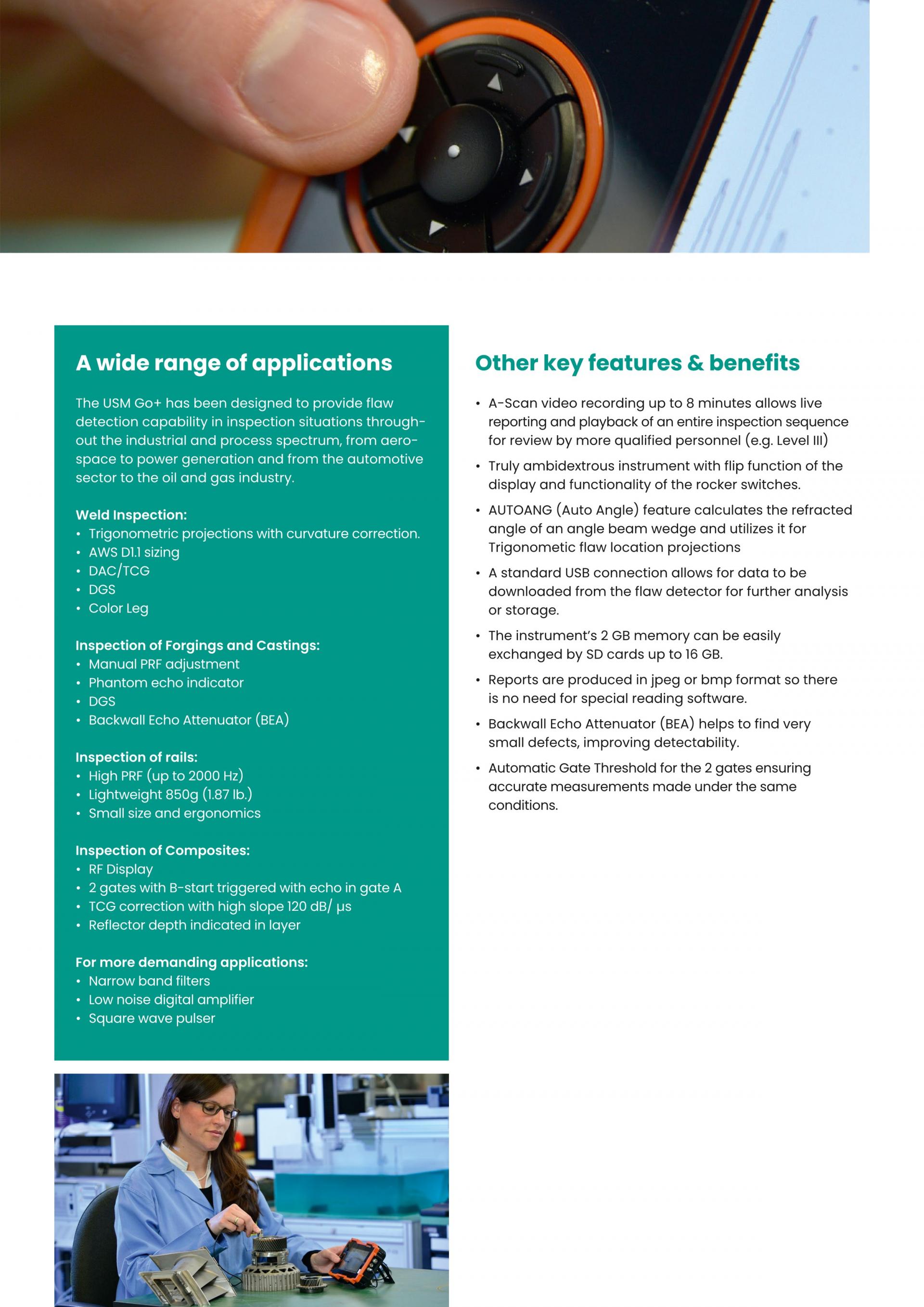

주요 특징들
- A-Scan 비디오 녹화는 최대 8분까지 가능하므로 보다 자격을 갖춘 직원(예: 레벨 III)이 검토할 수 있도록 전체 검사 순서를 실시간 보고하고 재생할 수 있습니다.
- 디스플레이의 플립 기능과 로커 스위치의 기능을 갖춘 진정한 양손잡이 기기입니다.
- AUTOANG(자동 각도) 기능은 앵글 빔 쐐기의 굴절된 각도를 계산하고 이를 삼각 결함 위치 투영에 활용합니다.
- 표준 USB 연결을 통해 추가 분석 또는 저장을 위해 결함 감지기에서 데이터를 다운로드할 수 있습니다.
- 계측기의 2GB 메모리는 최대 16GB의 SD 카드로 쉽게 교환할 수 있습니다.
- 보고서는 JPEG 또는 BMP 형식으로 생성되므로 특별한 읽기 소프트웨어가 필요하지 않습니다.
- BEA(Backwall Echo Attenuator)는 매우 작은 결함을 찾을 수 있을 만큼 탐지성을 향상시킵니다.
- 동일한 조건에서 정확한 측정을 보장 하는 2개의 게이트에 대한 자동 게이트 임계값.
한 손 조작
USM Go+는 휴대용 초음파 검사에 이상적인 장치입니다. 손바닥이나 작업복 주머니에 쏙 들어가는 크기로 사용과 휴대가 간편합니다. 제한된 공간, 접근이 어려운 지역 또는 기타 어려운 환경에서 작업하기 위한 완벽한 도구입니다.
실제로 직관적인 탐색과 빠르고 정확한 조정이 가능한 화살표 키패드 덕분에 한 손으로 조작할 수 있습니다. 다른 손으로 프로브를 조정하거나 사다리를 잡고 있어야 할 때 유용합니다. 왼손잡이이십니까 ? 전혀 문제가 없습니다. ‘뒤집기(flip)’ 기능을 사용하여 기기를 손에 맞게 조정하세요.
견고한 디자인
성형된 고무 케이스는 USM Go+를 ‘현장’의 가혹한 조건에서 필요로 하는 견고한 악기로 만듭니다. IP67 의 방진 및 방수 기능을 갖추고 있으며 군사 표준에 따라 테스트를 거쳤습니다.

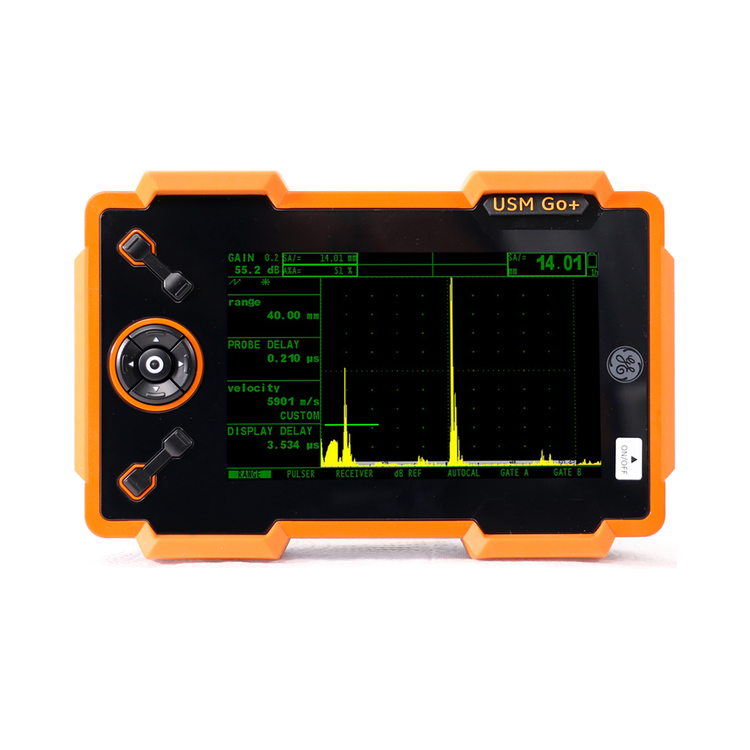

동급 최고의 디스플레이
동급 최고의 800 x 480 픽셀 해상도를 갖춘 108mm x 64,8mm 화면(확대 모드)은 최적의 에코 역학과 분리도를 제공 합니다. 또한 매우 밝기 때문에 화창한 햇살 아래에서도 이미지를 쉽게 읽을 수 있습니다. 반면, 어두운 곳에서 작업할 때는 밝기를 줄임으로써 눈의 피로를 덜고 배터리 수명을 절약할 수 있습니다. 통합 스탠드를 사용하면 기기를 책상이나 벤치에 장착할 때 시야각을 최적화할 수 있습니다.
뛰어난 UT 성능
최첨단 기술을 탑재한 USM Go+는 휴대용 기기의 UT 성능을 한 단계 더 끌어 올립니다. 표면에 가까운 분해능이 우수하여 시편(試片)의 표면 바로 아래에 있는 결함을 높은 신뢰도로 검출할 수 있습니다.
넓은 펄스 반복 주파수 범위 를 통해 낮은 PRF에서 USM Go+를 사용하여 ‘고스트’ 에코 없이 단조품을 검사하고 빠른 스캔 속도가 필요할 때 높은 PRF에서 용접 부위를 검사할 수 있습니다.

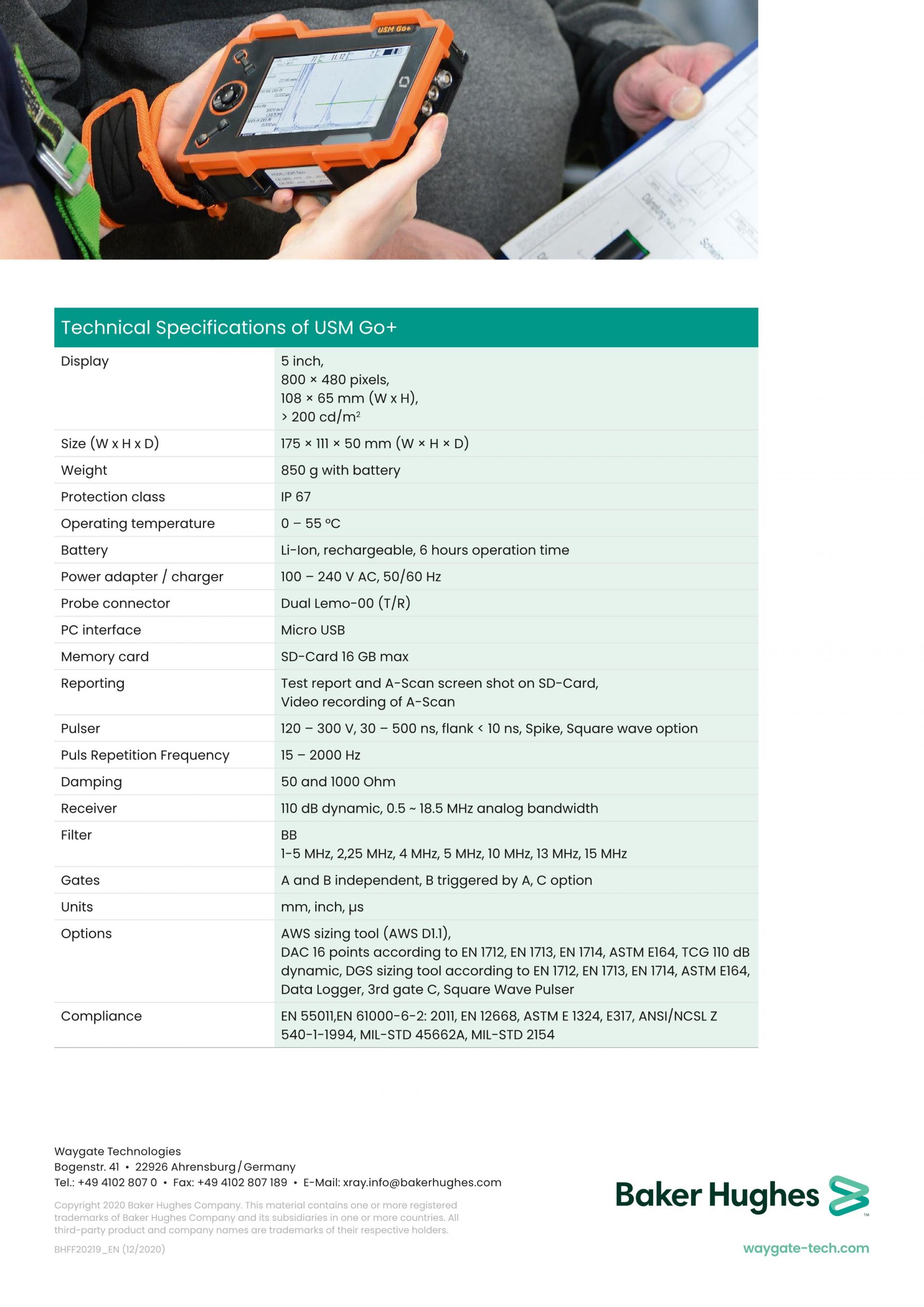

| 활성영역 | W: 108 mm(4.25") * H: 64.8 mm(2.55") |
|---|---|
| 크기 | 5.0" |
| 픽셀 해상도 | 800(W) * 480(H) 도트 |
| 프로브 커넥터 | LEMO-OO 2개 |
|---|---|
| UT출력 커넥터 | SAP 출력, 경보 |
| USB 인터페이스 | Micro USB 커넥터 |
| SD 카드 커넥터 | 표준 SD카드를 수용하는 풀 사이즈 SD카드 슬롯 |
| 펄서 모드 | 시뮬레이션된 스파이크 표준, 단극 조정 가능 구형파 옵션 |
|---|---|
| 펄서 전압(SQ모드) | 120 V ~ 300 V, 10 V 단위, 공차 10% |
| 펄서 너비(SQ모드) | 30 ns ~ 500 ns, 20 ns 단위, 공차 10% |
| 펄서 진폭(스파이크 모드) | 낮음: 120 V, 높음:300 V |
| 댐핑 | 50 또는 1000 Ohm |
| PRF | 15 Hz ~ 2000 Hz 범위에서 자동 최적화됨. 3가지 자동 조정 모드: AutoLow, Auto Med, AutoHigh - 15~2000 Hz 범위에서 PRF의 "유령에코"수동 제어(옵션) |
| 범위 | 14016 mm, 철강 종파(557") |
|---|---|
| 디지털 게인 | 다이내믹 레인지 110 dB, 0.2 dB 단위 |
| 아날로그 대역폭 | 0.2 MHz ~ 20 MHz |
| 정류 | 광대역 |
| 1~5 MHz | |
| 2, 2.5 MHz | |
| 4, 5 MHz | |
| 10 MHz |
