WAYGATE TECHNOLOGIES USM 36 휴대용 초음파 탐상기
가격문의(상세정보 참조)
어떤 조건에서도 정확한 결과를 얻을 수 있는 매우 안정적인 휴대용 초음파 탐상 솔루션
혹독한 산업 환경에서는 모든 조건을 견딜 수 있도록 특별히 설계된 견고하고 안정적인 NDT 검사 제품이 필요합니다.
휴대용 초음파 탐상기보다 더 다재다능한 검사 도구는 거의 없습니다. 다음을 포함한 광범위한 검사 문제를 견디는 데 이상적으로 적합합니다.
- 석유 및 가스 , 발전 및 석유화학 산업 의 용접 검사 및 부식 측정
- 세립 및 장 가공 단조품 검사
- 항공 우주 및 자동차 산업 에 사용되는 것을 포함한 특수 재료 검사
클릭 하시면 이동합니다.
웨이게이트 테크놀로지스 – 베이커 휴즈 디지털 솔루션즈
Waygate Technologies – Baker Hughes Digital Solutions
KRAUTKRÄMER USM 36
– 휴대용 초음파 탐상기 : 초음파 결함 감지 장비
– Portable Ultrasonic Flaw Detectors
« BAKER HUGHES WAYGATE TECHNOLOGIES USM 36 » • « BAKER HUGHES USM 36 » • « WAYGATE TECHNOLOGIES USM 36 » · « WAYGATE USM 36 » • « KRAUTKRAMER USM 36 » · « KRAUTKRÄMER » · « KRAUTKRAMER » ・ « GE USM 36 » · « GENERAL ELECTRIC USM 36 » • « 유에스엠 36 » · « 유에스엠 삼십육 » · « 크라우트크래머 유에스엠 36 » · « 크라우트크라머 유에스엠 36 » · « 크라우트크래머 » · « 크라우트크라머 » • « 제너럴 일렉트릭 » · « 제네럴 일렉트릭 » ・ « Portable Ultrasound Equipment » · « Flaw Detectors »
매우 안정적인 휴대용 초음파 결함 검출 솔루션
혹독한 산업 환경에는 모든 조건을 견딜 수 있도록 특별히 설계된 견고하고 안정적인 NDT 검사 제품이 필요합니다.
휴대용 초음파 탐상기보다 더 다재다능한 검사 도구는 거의 없습니다. 다음을 포함한 광범위한 검사 문제를 견디는 데 이상적으로 적합합니다 :
- 석유 및 가스, 발전 및 석유화학 산업의 용접 검사 및 부식 측정
- 결이 가늘고 긴 가공 단조품 검사
- 항공 우주 및 자동차 산업에 사용되는 것을 포함한 특수 자재 검사
작업을 중단하거나 작업자를 위험에 빠뜨리지 않고 산업 자산에 대해 포괄적이고 매우 정확한 NDT 결함 감지 검사를 수행합니다.
Krautkrämer USM 36 휴대용 초음파 탐상기의 장점은 다음과 같습니다.
- 컴팩트한 인체공학적 패키지에 담긴 강력한 검사 기능. 가볍고 거의 파괴되지 않는 디자인과 최첨단 결함 탐지 기능이 결합되었습니다.
- 능률적인 작동이 가능한 대형 7인치 고해상도 컬러 스크린. 데이터는 쉽게 보고 이해할 수 있으며 시장에서 친숙한 운영 플랫폼과 함께 현장 검사가 보다 수월해졌습니다.
- 포괄적인 연결을 통해 민첩한 데이터 분석 및 공유가 가능합니다. 검사 결과는 이동식 SD 카드 또는 USB 메모리에 저장할 수 있으며 VGA 연결을 통해 기기의 디스플레이를 외부에 표시할 수 있습니다.
125년 이상의 경험을 바탕으로 품질, 안전 및 생산성을 보장하는 NDT 솔루션의 글로벌 리더인 Waygate Technologies는 GE Inspection Technologies와 함께합니다.

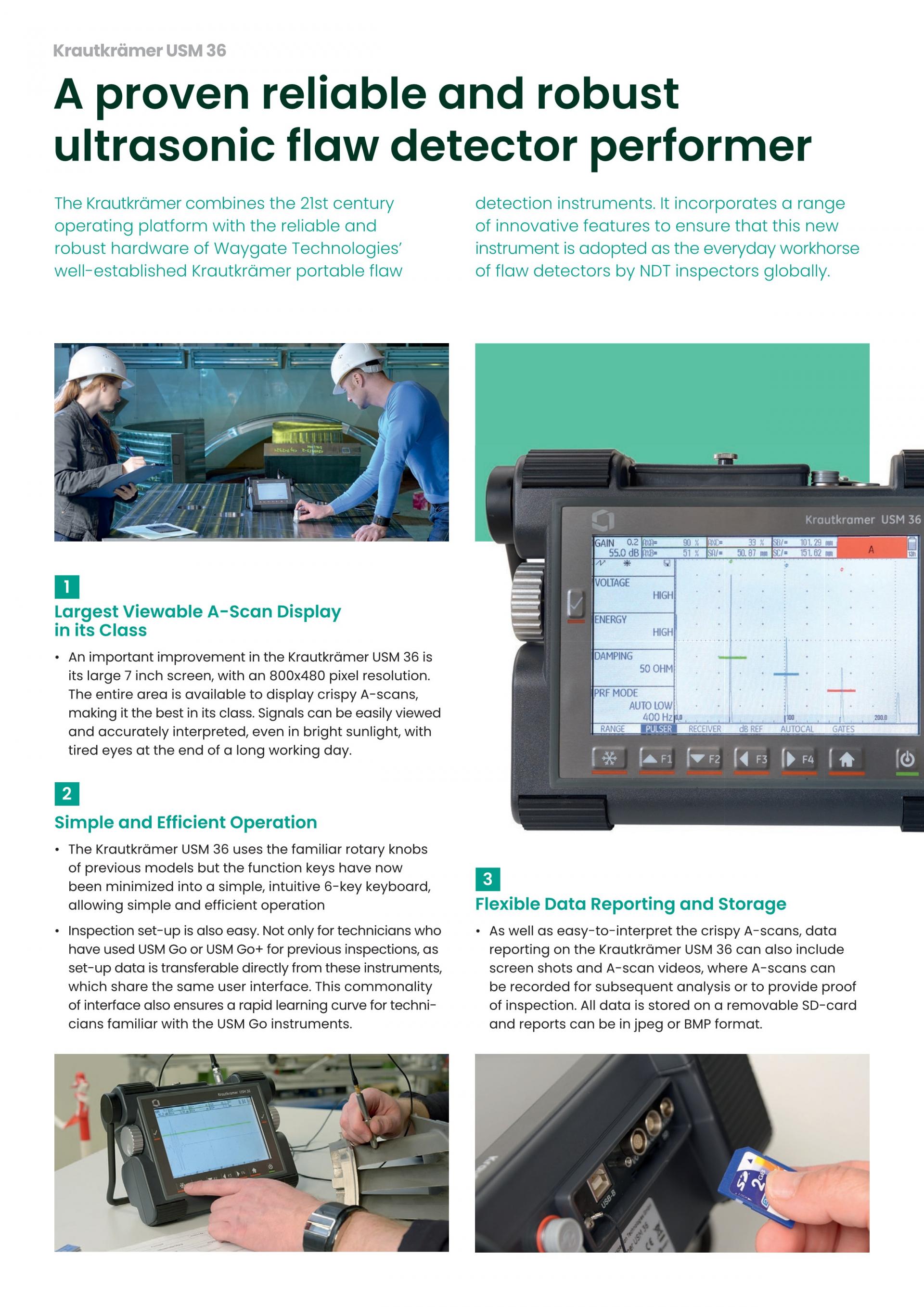

Krautkrämer USM 36 기능

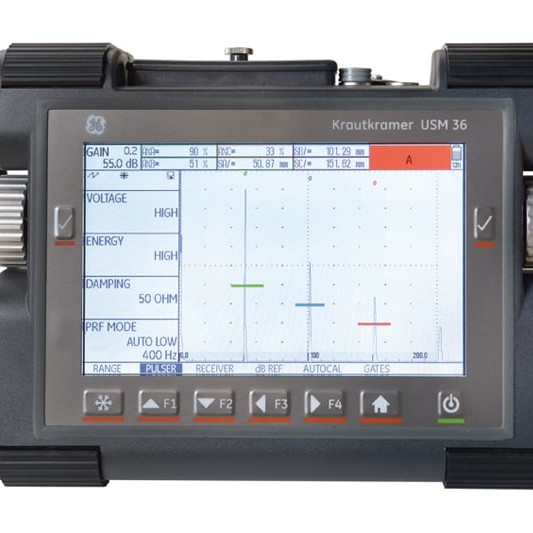

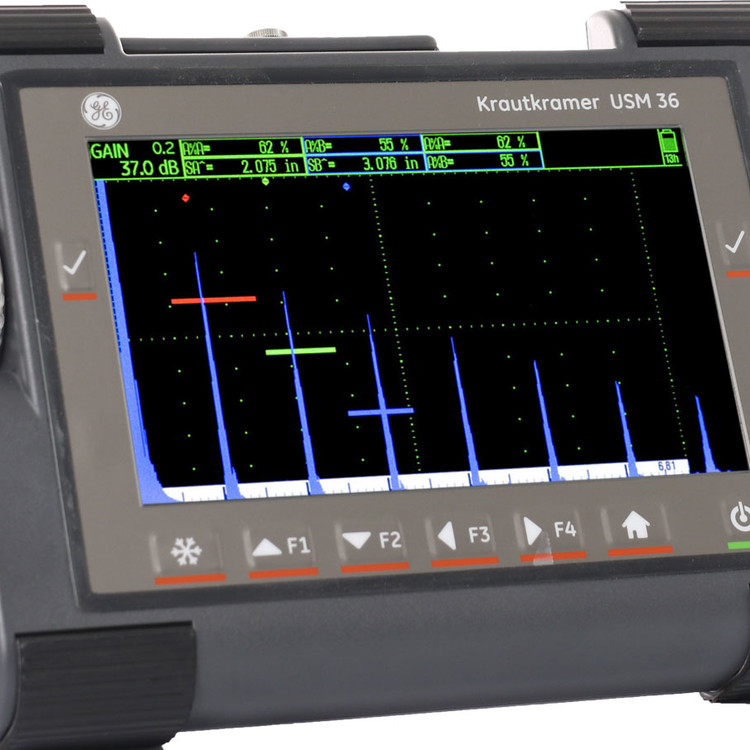

동급 최대 가시성 A-스캔 디스플레이
Krautkrämer USM 36에서 개선된 사항으로 800x480 픽셀 해상도의 대형 7인치 화면을 꼽을 수 있습니다. 전체 영역에서 선명한 A-스캔을 표시 할 수 있어 동급 최고입니다. 신호를 쉽게 보고 정확하게 해석할 수 있습니다. 밝은 햇빛 아래에서도 긴 근무시간 끝에 피곤한 눈으로도 편하게 볼 수 있습니다.
간단하고 효율적인 작동
- Krautkrämer USM 36은 이전 모델의 친숙한 회전식 노브를 사용하지만 기능키는 이제 간단하고 직관적인 6키 키보드로 최소화되어 간단하고 효율적인 작동이 가능합니다.
- 검사 설정도 쉽습니다. 이전 검사에 USM Go 또는 USM Go+를 사용한 기술자뿐만 아니라 동일한 사용자 인터페이스를 공유하는 이러한 기기에서 설정 데이터를 직접 전송할 수 있습니다. 이것은 또한 USM Go 기기에 익숙한 기술자를 위한 빠른 학습 곡선을 보장합니다.
유연한 데이터 보고 및 저장
Krautkrämer USM 36에 대한 데이터 보고에는 스크린샷과 A-스캔 비디오가 포함될 수 있으며, 여기서 A-스캔은 후속 분석을 위해 기록되거나 검사 증거를 제공할 수 있습니다. 모든 데이터와 보고서는 JPEG 또는 BMP 형식일 수 있습니다. 연결성은 Krautkrämer USM 36의 주요 기능입니다. 데이터는 기록 목적이나 데이터 공유를 위해 이동식 SD 카드나 USB 메모리 스틱에 저장할 수 있습니다. VGA 연결을 통해 장비의 디스플레이를 교육 목적으로 외부 모니터나 프로젝터 화면에 표시할 수 있습니다.

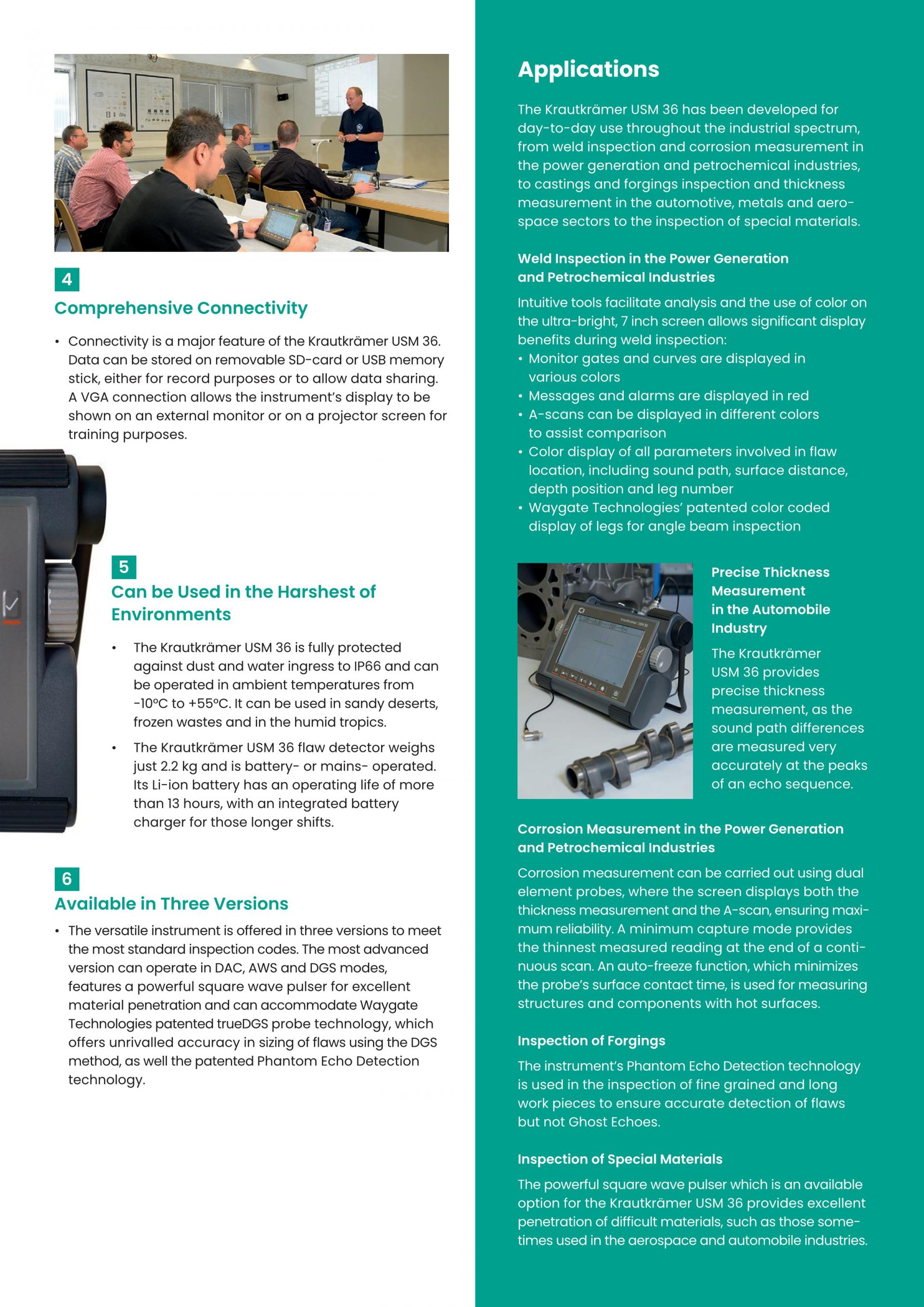

가장 가혹한 환경에서도 사용 가능
- Krautkrämer USM 36은 IP66에 따라 먼지와 물의 침투로부터 완전히 보호되며 -10°C ~ +55°C의 주변 온도에서 작동할 수 있습니다. 모래 사막, 얼어붙은 황무지, 습한 열대 지방에서 사용할 수 있습니다.
- Krautkrämer USM 36 결함 탐지기는 무게가 2.2kg에 불과하며 배터리 또는 주전원으로 작동됩니다. 리튬 이온 배터리의 작동 수명은 13시간 이상이며, 더 긴 교대 근무를 위한 통합 배터리 충전기가 있습니다.
세 가지 버전으로 제공
다용도 기기는 가장 표준적인 검사 코드를 충족하기 위해 세 가지 버전으로 제공됩니다. 가장 진보된 버전은 DAC, AWS 및 DGS 모드에서 작동할 수 있고, 우수한 재료 침투를 위한 강력한 구형파 펄스 장치를 특징으로 하며, DGS 방법을 사용하여 결함 크기에 있어 타의 추종을 불허하는 정확도를 제공하는 Waygate Technologies의 특허 trueDGS 프로브 기술을 수용할 수 있습니다 . 특허 받은 팬텀 에코 감지 기술도 포함됩니다.

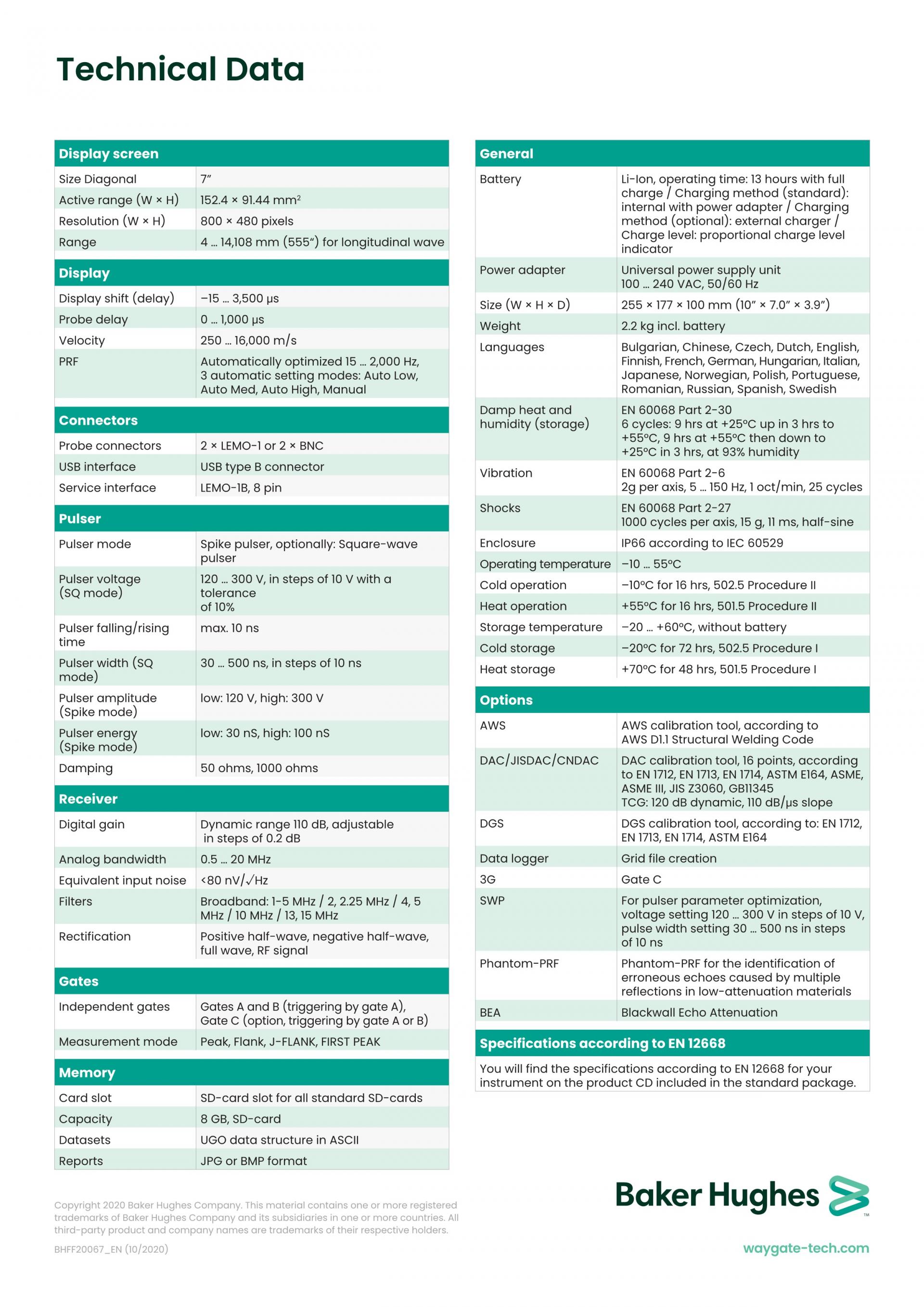

| Display Screen | Size | Diagonal 7" |
|---|---|---|
| Active Range | (W*H) 152.4 * 91.44 ㎟ | |
| Resolution | (W*H) 800 * 480 pixels | |
| Range | 4...14.108㎜(555") for longitudinal wave | |
| Display | Display Shift(Delay) | -15...3,500㎲ |
| Probe delay | 0...1,000㎲ | |
| Velocity | 250...16,000m/s | |
| PRF | Automatically Optimized 15...2,000㎐ | |
| 3 automatic setting modes: Auto Low. | ||
| Connectors | Probe Connectors | 2 * LEMO-1 or 2 * BNC |
| USB Interface | USB Type B Connector | |
| Service Interface | LEMO-1B, 8 pin | |
| Memory | Card Slot | SD-card slot for all standard SD-Cards |
| Capacity | 8GB, SD-card | |
| Datasets | UGO data Structure in ASCII | |
| Reports | JPG or BMP format |
