스크리닝 이글 · 프로세크 · 에코팁 – 경도 측정

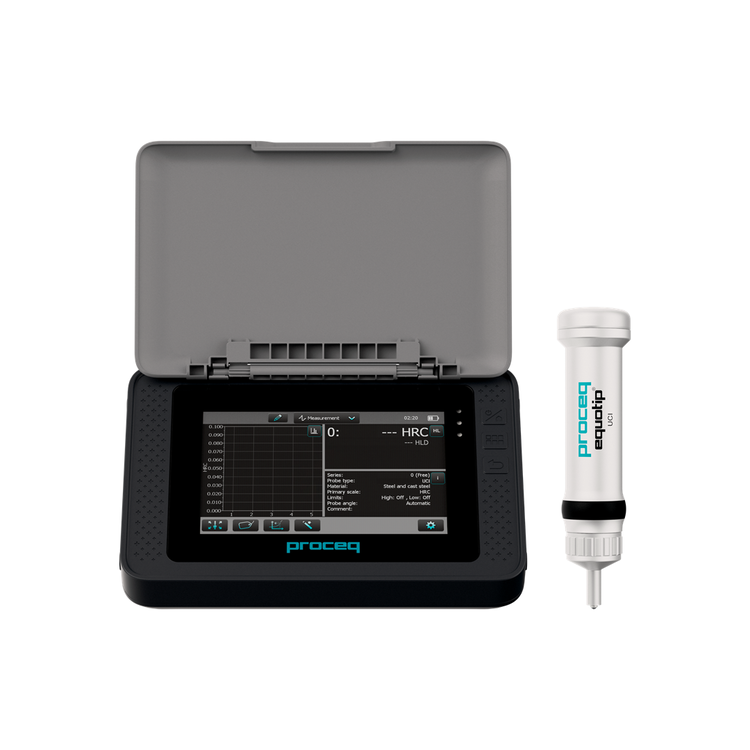

Equotip 550 UCI
고급 기능을 갖춘 최고의 초음파 접촉 임피던스 측정 시스템
- 단일 프로브의 HV1, HV5 및 HV10 테스트 부하로 인한 타의 추종을 불허하는 다용성
- 광범위한 응용 분야에서 더 높은 정확도를 위한 특허 받은 조정 가능한 테스트 하중
- 견고한 섀시에 포장된 시장의 강력한 측정 장치
제품특징
Equotip 550은 휴대용 경도 검사를 위한 기능이 가장 풍부한 일체형 솔루션입니다. Leeb 경도 측정 원리는 동적(반발) 방법에 기반을 두고 있으며 무겁거나 크거나 이미 설치되어 있는 부품의 현장 검사에 가장 적합합니다.
Equotip 550은 Equotip Portable Rockwell 프로브와 조합되는 경우에 전통적인 Rockwell 정적 테스트 방법으로 확장될 수 있습니다. 이러한 기능은 Portable Rockwell 진성 압입 경도 값에 대해 Leeb의 자동 현장 연관성도 가능하도록 합니다.

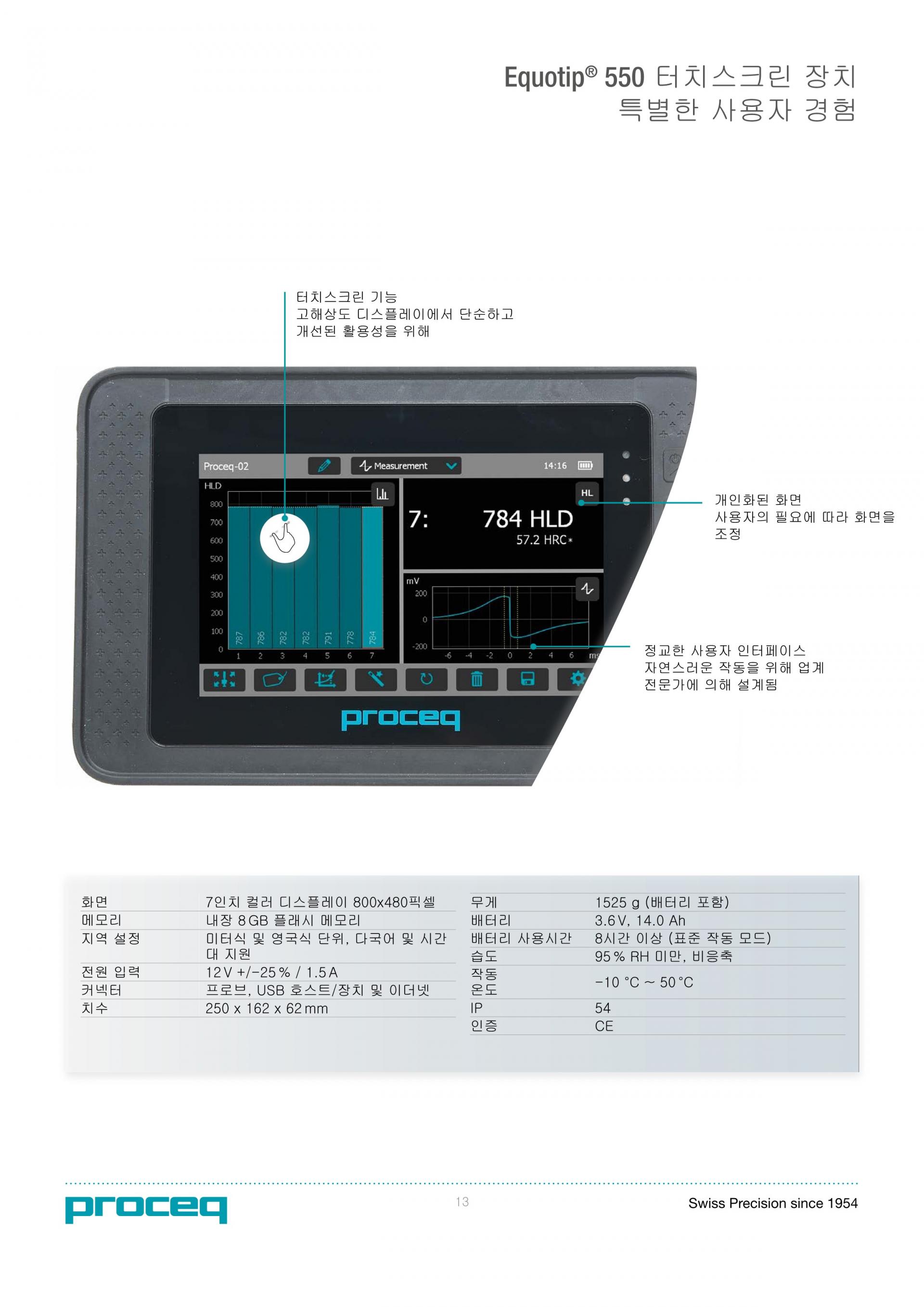

차세대 Equotip 터치스크린 유닛은 효율성을 높이고 사용자의 경험을 향상시킬 수 있도록 하기위해 업계 전문가에 의해 설계된 정교한 인터페이스를 제공합니다. 강화된 소프트웨어는 대화식 마법사, 자동 검증 프로세스, 개인화 옵션 및 사용자 정의 보고서 기능을 제공합니다. 또한, 향후 개발 기능과도 호환됩니다.
풀컬러 디스플레이는 최상의 측정 기능과 측정 데이터에 대한 분석 기능을 제공합니다. 특별히 설계된 하우징은 열악한 환경에서도 장치의 현장 활용을 최적화합니다.
오늘날 Proceq의 Equotip은 전세계적으로 널리 알려진 측정 기술로 알려져 있으며 사실상 업계 표준이 되었습니다. Equotip 장치는 광범위한 업계에서 비파괴 경도 검사의 요구 사항을 완전히 충족합니다.
UCI 측정 원리
UCI(Ultrasonic Contact Impedance) 방식은 기존의 Vickers 경도 측정기와 동일한 피라미드형 다이아몬드를 사용합니다.
Vickers 테스트와는 달리 압입의 광학적 평가가 필요 없어서 신속한 휴대용 측정이 가능합니다.
UCI 방식은 로드에 초음파 진동을 가합니다.
스프링에 의해 일반적으로 1~10 Kg의 힘(HV1 - HV10)이 테스트 부하에 가해집니다.
다이아몬드가 재료에 힘을 가할 때, 다이아몬드와 테스트 재료 사이의 접촉에 대한 반응으로 로드의 진동 주파수가 변하게 됩니다.
장치는 이러한 주파수의 변화를 감지해서 경도 값으로 변환하고 이것이 화면에 표시됩니다.
Leeb 측정원리 - Proceq 발명
Leeb 경도 측정 원리는 동적(반발)방법에 기반을 두고 있습니다.
단단한 금속 테스트 팁이 있는 충격 본체는 시험편의 표면을 향해 스프링의 힘으로 가격 됩니다.
충격 본체가 테스트 표면을 때릴 때 표면 변형이 발생하는데, 이로 인해 운동 에너지가 손실 됩니다.
이러한 에너지 손실은 테스트의 충격 및 반발 단계의 각각에 대해 충격 본체가 각각 표면으로부터 정확한 거리에 도달할 때 Vi와 Vr속도를 비교하여 감지 됩니다.
속도는 충격 장치에서 정확한 위치에 도달할 때 코일의 유도 전압을 생성하는 충격 본체 영구 자석을 사용하여 측정 됩니다.
감지되는 전압은 충격 본체의 속도에 비례 합니다.
이것을 신호 처리해서 경도값을 제공하게 됩니다.
RockWell 측정원리
Equotip Portable Rockwell의 측정 원리는 전통적인 Rockwell 정적 측정 방법을 따릅니다.
Equotip Portable Rockwell프로브를 사용해서 측정하는 동안 정확하게 통제된 힘을 사용해서 다이아몬드 압자를 시험편에 가격하게 됩니다.
다이아몬드 압입 깊이는 부하가 가해지고 해제되는 동안 지속적으로 측정 됩니다.
2개의 지정된 부하에서 기록된 압입 깊이 d1 및 d2를 사용해서 차이를 △ = d2-d1 공식으로 계산합니다.
이것은 전통적으로 소성 변형이라고 알려져 있습니다.
Proceq Equotip Live
Live 모델은 UCI와 Leeb D 두 가지 타입의 프로브 유형 존재
app 스토어에서 측정 어플을 무료로 설치하여 사용
아이폰과 아이패드에 연결 (안드로이드 버전은 개발중)
블루투스 모듈이 장착되어 무선으로 프로브와 연결 사용
실시간 데이터 공유
클라우드 백업
Proceq의 기존 고품질 표준 준수 및 ± 4 HL 정확도 보장
협소한 현장 공간에 가장 적합한 초경량형 무선 장치
복수의 사용자가 동일한 임팩트 디바이스 공유 가능
동일한 앱으로 복수의 임팩트 다바이스 사용
포켓에 넣은 상태로 이동이 가능하도록 해주는 판독값의 오디오 출력
넓은 측정 범위 Leeb
충격 장치는 무겁거나 크거나 이미 설치되어 있는 부품의 현장 검사에 가장 적합합니다.
광범위한 경도 단위 적용
범위측정값은 필요에 따라 모든 경도단위(HV, HB, HRC, HRB, HRA, HS)로 자동 변환 됩니다.
충격 장치 및 부속품
Proceq는 대부분의 경도 검사 요건에 적합하도록 광범위한 충격 장치를 지지 링과 함께 제공합니다.
테스트 블록 포트폴리오
일반적인 검증 목적으로 각 충격 장치에서 다양한 경도로 사용 가능한 광범위한 정밀 경도 테스트 블록.
어플리케이션 : 용접부의 초음파 검사 / 주조 및 단조 금속의 초음파 검사 / 열처리 표면
조정 가능한 테스트 부하 및 향상된 소프트웨어 및 분석 기능을 갖춘 견고한 터치스크린
능률
하나의 단일 프로브 HV1, HV5 및 HV10에 3개의 부하가 있고 하나의 장치에서 Portable Rockwell 및 Leeb와 가능한 조합 덕분에 2의 제곱에 대한 효율성.
생산력
마법사, 사용자 안내, 개인화된 보기 및 화면 피드백이 포함된 기능으로 작업자로 인해 발생할 수 있는 측정 부정확성을 줄입니다.
사용자 경험
강력한 내장 보고 기능을 통한 사용자 안내, 스마트 재료, 프로브 선택 마법사, 바로 사용할 수 있는 보고서는 짧은 측정 캠페인도 용이하게 합니다.
Software / Workspace App
Tech Specs
Display
7″ color rugged touchscreen unit (800 x 480 pixels) with dual core processor
Pc Software
Equotip Link allowing direct reporting and custom reports
Memory
Internal 8 GB flash memory (> 1’000’000 measurements)
Sensor
Tech Specs
Native Scale
HV (UCI)
Available Scales
HB, HV, HRA, HRB, HRC, HR15N, HR15T, MPA
Available Probes

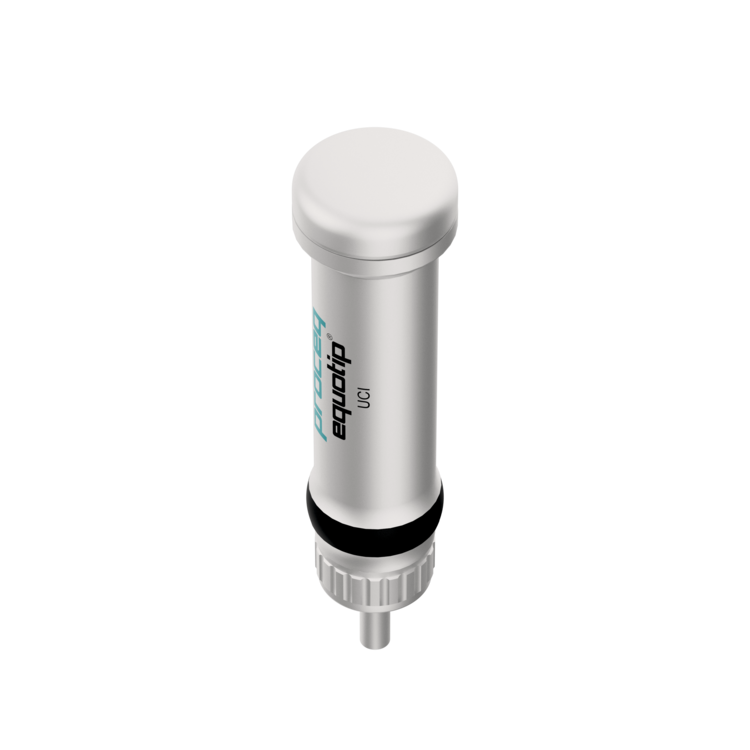

UCI (Adjustable load HV1, HV5 and HV10)
Combination With Other Methods
Leeb, Portable Rockwell
Average Roughness Ra (µm / µinch)
12.5 / 500
Minimum Mass (kg / lbs)
0.3 / 0.66
Minimum Thickness (mm / inch)
5 / 0.2
Instrument Firmware
Automatic compensation for impact direction
Personalized user profiles and views
Integration in automated testing environments (incl. remote control)
11 Languages and timezones
Measurement wizards
Custom curve wizard
Combined method wizard
User guidance features
Custom report features
One-step calibration
metric and imperial units support
Profile view
Heat Affected Zone (HAZ) line mapping
Personalized user profiles and views
Integration in automated testing environments (incl. remote control)
11 Languages and timezones
Measurement wizards
Custom curve wizard
Combined method wizard
User guidance features
Custom report features
One-step calibration
metric and imperial units support
Profile view
Heat Affected Zone (HAZ) line mapping
Pc Software
Equotip Link allowing direct reporting and custom reports
Display
7″ color rugged touchscreen unit (800 x 480 pixels) with dual core processor
Memory
Internal 8 GB flash memory (> 1’000’000 measurements)
Connections
USB host / device and Ethernet
Measuring Range
20 - 2000 HV
Verification according to
ASTM A1038, DIN 50159, GB/T 34205-2017, custom method, combined method
Protection
IP54, fully rugged with shock-absorbing casing
Custom conversion curves
Yes, 1-point shift, 2-point, polynomial
Coefficient of variation
Significantly lower than the limits set in DIN 50159, ASTM A1038 & GB-T 34205-2017
