GW INSTEK PSW 시리즈 프로그래머블 스위칭 DC 전원공급기
가격문의(상세정보 참조)
GW INSTEK PSW 시리즈 프로그래머블 스위칭 DC 전원공급기
GW INSTEK PSW Series Programmable Switching D.C. Power Supply
PSW 시리즈는 최대 1080W의 전력 범위를 포괄하는 단일 출력 다중 범위 프로그래밍 가능 스위칭 DC 전원 공급 장치입니다. 이 시리즈의 제품에는 30V, 80V, 160V, 250V 및 800V 정격 전압과 360W, 720W 및 1080W 최대 출력 전력이 조합된 15개 모델이 포함됩니다. 다중 범위 기능을 통해 정격 전력 범위 내에서 전압 및 전류를 유연하고 효율적으로 구성할 수 있습니다.
클릭 하시면 이동합니다.
굿윌인스텍 ・ GW INSTEK
PSW 시리즈
프로그래머블 스위칭 DC 전원공급기
PSW Series Programmable Switching D.C. Power Supply
• PSW Series
PSW-30-36 ・ PSW-30-72 ・ PSW-30-108
PSW-80-13.5 ・ PSW-80-27 ・ PSW-80-40.5

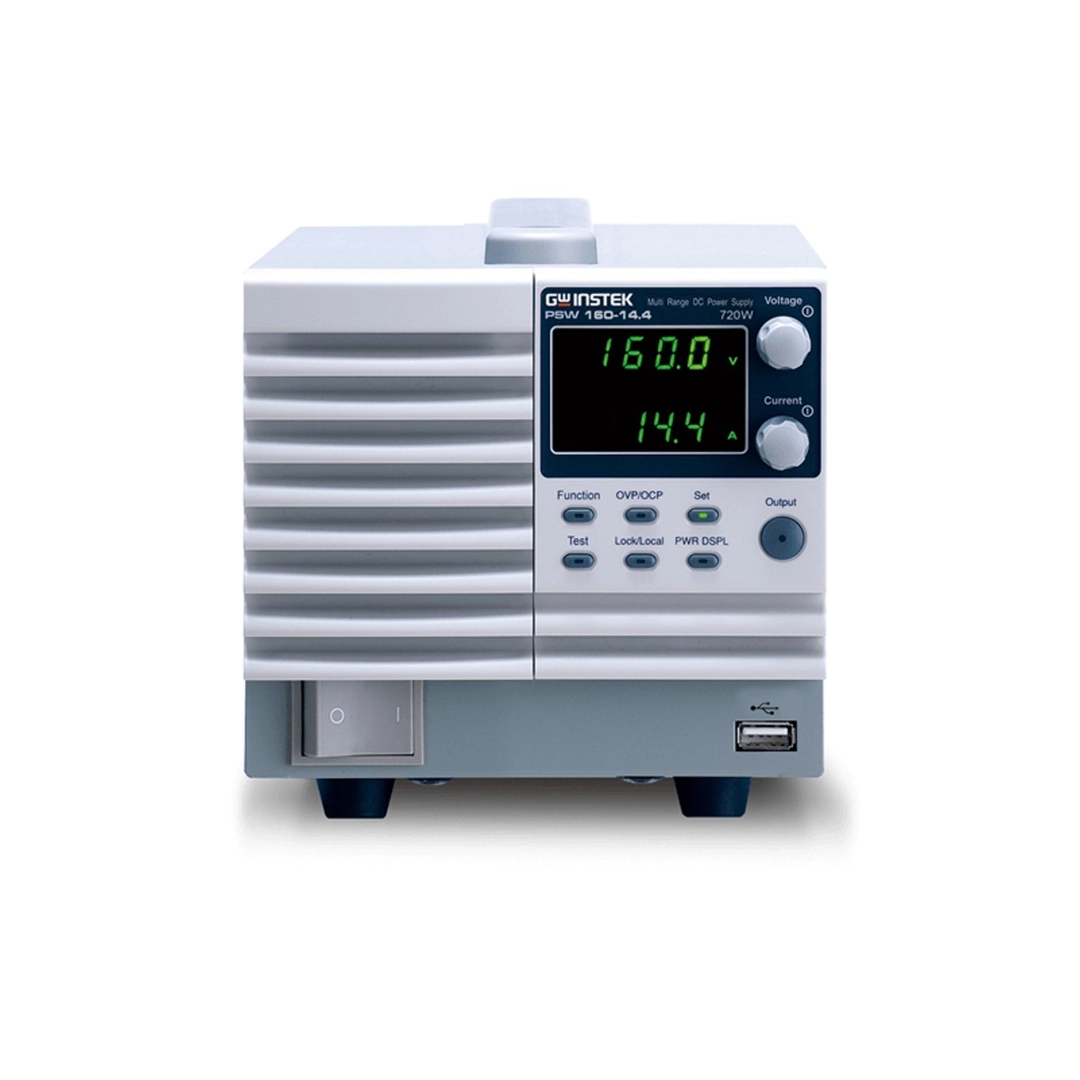

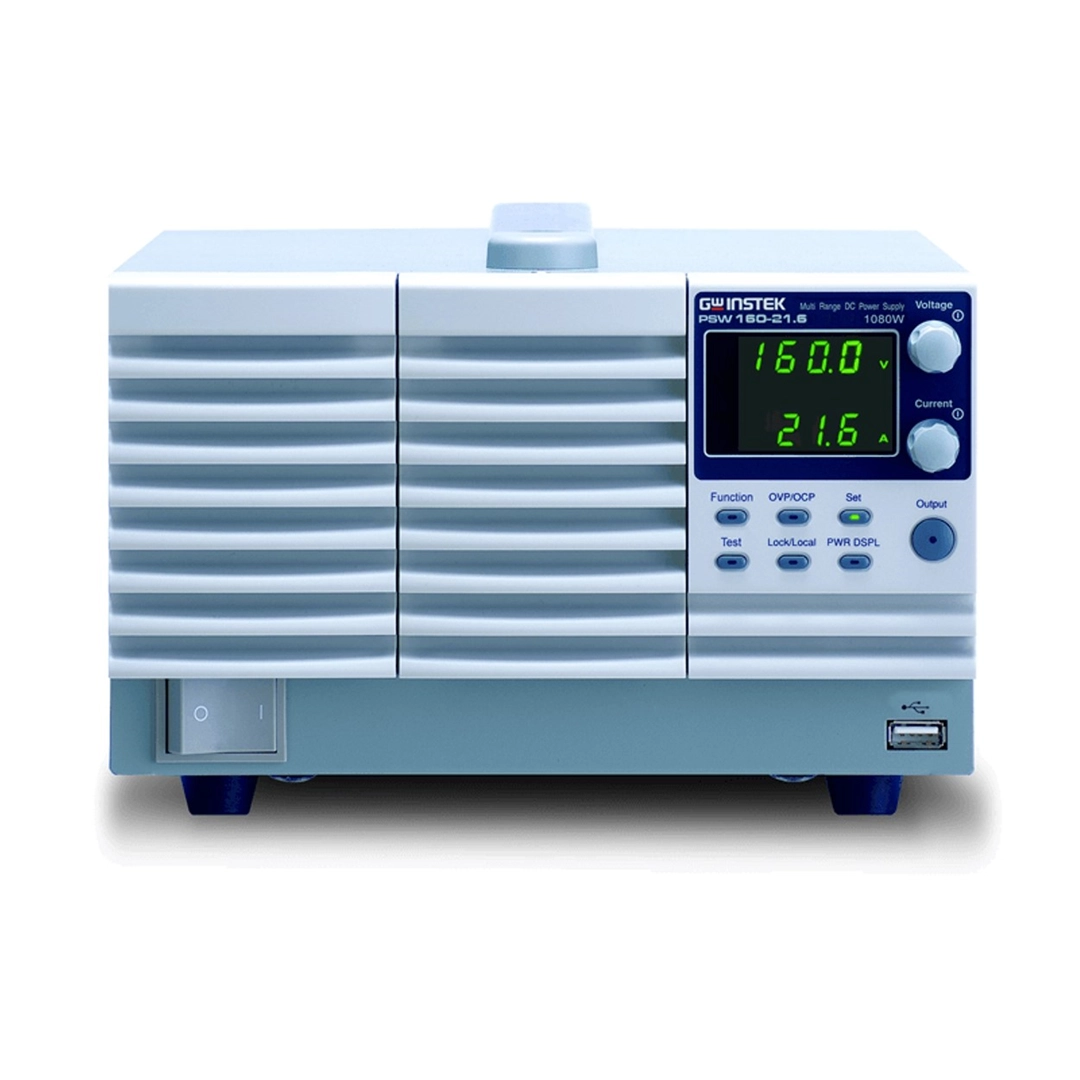

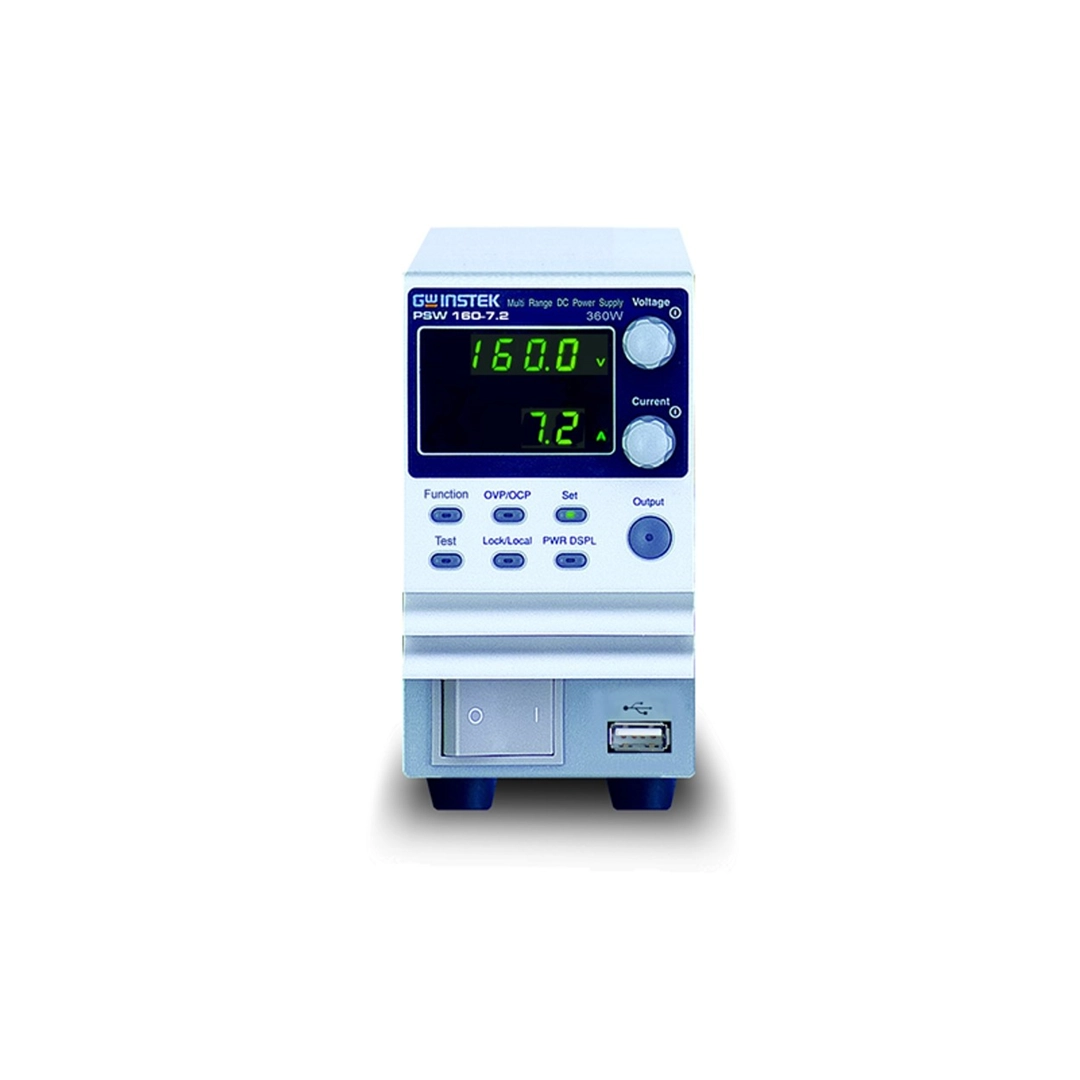

PSW-160-7.2 ・ PSW-160-14.4 ・ PSW-160-21.6
PSW-250-4.5 ・ PSW-250-9 ・ PSW-250-13.5
PSW-800-1.44 ・ PSW-800-2.88 ・ PSW-800-4.32
특징
- 정격 전압: 30V/80V/160V/250V/800V, 정격 출력: 360W ~ 1080W
- 다중 범위(V&I) 작동을 위한 정전력 출력
- CV/CC 우선순위; 배터리 및 LED 산업에 특히 적합
- 조정 가능한 슬루율
- 시리즈 작동: 최대 2대(30V, 80V, 160V 모델만 해당)
- 병렬 작동: 최대 3개
- 고효율 및 고출력 밀도
- 360W/720W/1080W용 1/2, 1/3, 1/6 랙 마운트 크기 설계(EIA/JIS 표준)
- 표준 인터페이스: LAN,USB,아날로그 제어 인터페이스
- 옵션 인터페이스: GPIB-USB 어댑터, RS232-USB 케이블
- 랩뷰 드라이버
Features
- Voltage Rating: 30V/80V/160V/250V/800V, Output Power Rating: 360W ~ 1080W
- Constant Power Output for Multiple Range (V&I) Operation
- CV/CC Priority; Particularly Suitable for the Battery and LED Industry
- Adjustable Slew Rate
- Series Operation: Up to 2 units (30V, 80V, 160V models only)
- Parallel Operation: Up to 3 units
- High Efficiency and High Power Density
- 1/2, 1/3, 1/6 Rack Mount Size Design (EIA/JIS Standard) for 360W/720W/1080W
- Standard Interface: LAN,USB,Analog Control Interface
- Optional Interface: GPIB-USB Adaptor, RS232-USB Cable
- LabView Driver
설명
PSW 시리즈는 최대 1080W의 전력 범위를 포괄하는 단일 출력 다중 범위 프로그래밍 가능 스위칭 DC 전원 공급 장치입니다. 이 시리즈의 제품에는 30V, 80V, 160V, 250V 및 800V 정격 전압과 360W, 720W 및 1080W 최대 출력 전력이 조합된 15개 모델이 포함됩니다. 다중 범위 기능을 통해 정격 전력 범위 내에서 전압 및 전류를 유연하고 효율적으로 구성할 수 있습니다.
PSW 시리즈는 최대 2대까지 직렬로 연결하거나 최대 3대까지 병렬로 연결할 수 있으므로 더 높은 전압 또는 더 높은 전류 출력을 위해 여러 PSW 장치를 연결할 수 있어 광범위한 적용 범위를 제공합니다. 다중 범위 전력 활용 및 직렬/병렬 연결의 유연성으로 PSW 시리즈는 다양한 전력 요구 사항이 있는 프로젝트를 수용하기 위해 다양한 전원 공급 장치 제품에 대한 사용자의 투자를 크게 줄입니다.
PSW 시리즈의 CV/CC 우선 순위 선택은 DUT 보호에 매우 유용한 기능입니다. 기존의 전원 공급 장치는 일반적으로 전원 출력이 켜질 때 CV 모드에서 작동합니다. 이것은 전원 출력 단계에서 용량성 부하 또는 전류 집약적인 부하에 높은 돌입 전류를 가져올 수 있습니다. LED의 IV 곡선 검증을 예로 들면 기존 전원 공급 장치를 사용하여 이 측정을 수행하는 것이 매우 어려운 작업이 됩니다. CV 모드의 전원 공급 장치에 LED를 초기 설정으로 연결한 상태에서 전원 출력을 켜고 전압이 LED 순방향 전압까지 상승하면 전류가 갑자기 피크가 되어 미리 설정된 전류 제한 값을 초과합니다. 이 높은 전류를 감지하면 전원 공급 장치가 CV 모드에서 CC 모드로 전환을 시작합니다.
CC 모드가 활성화된 후에는 전류가 안정되지만 CV 및 CC 크로스오버 지점에서 발생한 전류 스파이크는 DUT를 손상시킬 수 있습니다. 전원 출력 켜기 단계에서 PSW 시리즈는 임계 전압에서 발생하는 전류 스파이크를 제한하고 돌입 전류 손상으로부터 DUT를 보호하기 위해 CC 우선 순위에서 실행할 수 있습니다.
Description
The PSW-Series is a single-output multi-range programmable switching DC Power Supply covering a power range up to 1080W. This series of products include fifteen models with the combination of 30V, 80V, 160V, 250V, and 800V rated voltages and 360W, 720W and 1080W maximum output powers. The multi-range feature allows the flexible and efficient configuration of voltage and current within the rated power range.
As the PSW-Series can be connected in series for maximum 2 units or in parallel for maximum 3 units, the capability of connecting multiple PSW units for higher voltage or higher current output provides a broad coverage of applications. With the flexibility of multi-range power utilization and series/parallel connection, the PSW Series significantly reduces the user’s investment for various power supply products to accommodate the projects with different power requirements.
The CV/CC priority selection of the PSW-Series is a very useful feature for DUT protection. The conventional power supply normally operates under CV mode when the power output is turned on. This could bring a high inrush current to the capacitive load or current-intensive load at the power output-on stage. Taking the I-V curve verification of LED as an example, it becomes a very challenging task to perform this measurement using a conventional power supply. With LED connected to a power supply under CV mode as the initial setting, when the power output is turned on and the voltage rises to the LED forward voltage, the current will suddenly peak up and exceed the preset value of current limit. Upon detecting this high current, the power supply starts the transition from CV mode to CC mode.
Though the current becomes stable after the CC mode is activated, the current spike occurred at the CV and CC crossover point may possibly damage the DUT. At the power output-on stage, the PSW-Series is able to run under CC priority to limit the current spike occurred at the threshold voltage and therefore protect DUT from the inrush current damage.
