KIKUSUI PLZ-4WH 시리즈 고전압 전자부하장치
가격문의(상세정보 참조)

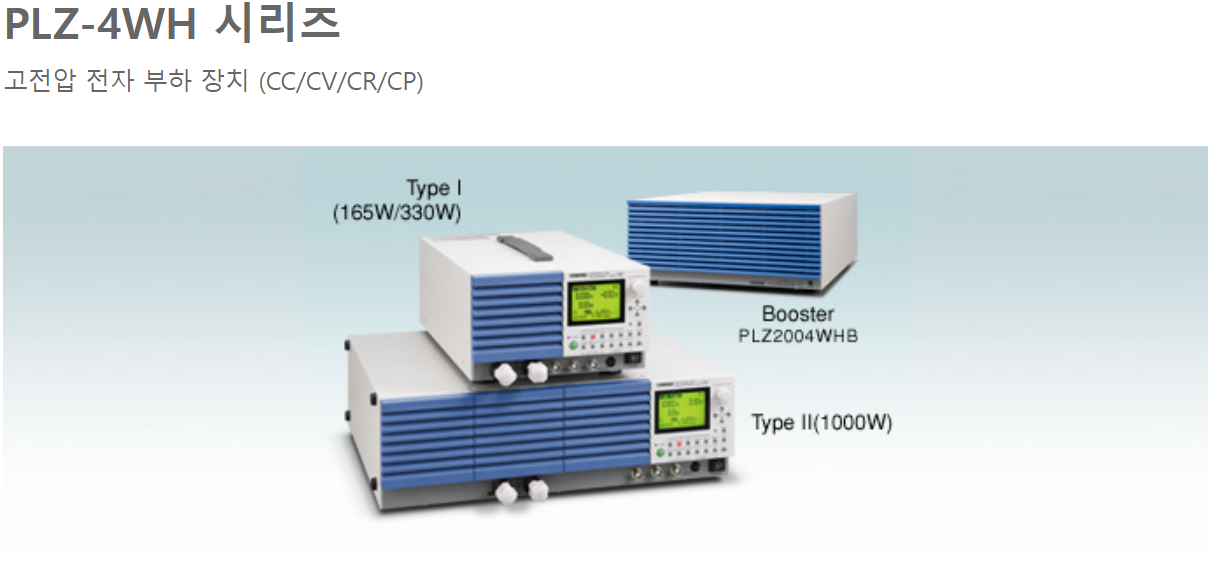

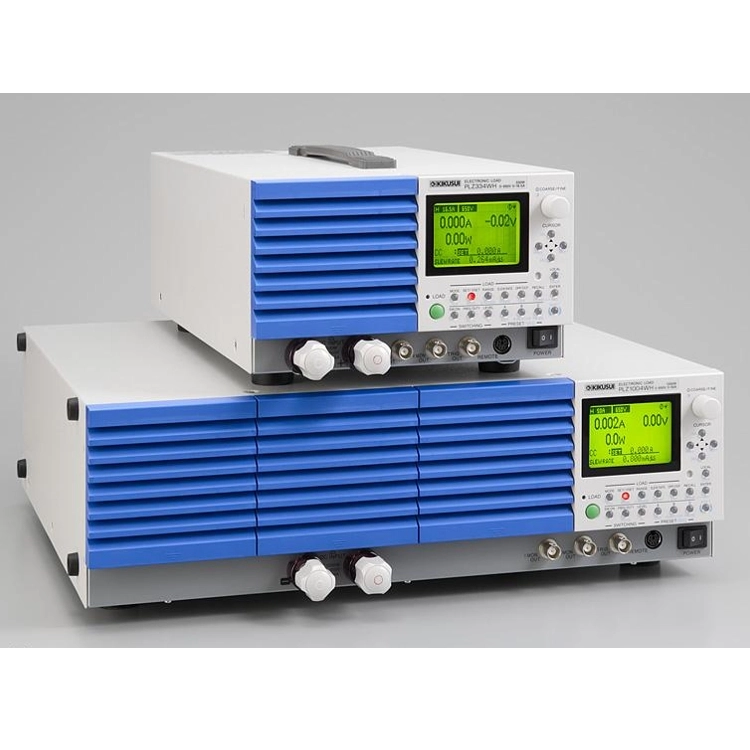

기쿠수이 PLZ-4WH 시리즈 고전압 전자부하장치
KIKUSUI PLZ-4WH Series Multi-functional Electronic Load
- 최대 작동 전압: 650V
- 165W, 330W, 1000W: 3 종류
- 연결 부스터 사용 (1000W 유형 전용), 최대 9kW/450A
- 일정 전류, 일정 저항, 일정 전압, 일정 전력, 일정 전류 + 일정 전압, 일정 저항 + 일정 전압 운영 모드
- 순차 기능 (최대 1024 단계)
- 고전압 모니터링을 위한 전압 모니터 단자
- 표준으로 USB 2.0, GPIB, RS-232C 장착
클릭 하시면 이동합니다.
기쿠수이 ・ KIKUSUI
PLZ-4WH 시리즈
고전압 전자부하장치
PLZ-4WH Series Multi-functional Electronic Load
개요
PLZ-4WH시리즈는 높은 신뢰성과 안전성을 기본으로 설계된 다기능 전자 부하장치입니다. 최대동작 전압 650V, 안정성과 고속동작을 가능하게 하는 전류 제어회로를 장비하여 실부하 시뮬레이션을 실현합니다. CPU 제어에 의한 조작성의 향상과 다기능화. 전류 설정은 고정밀도화가 이루어져, 충분한 설정 분해능을 보유하고 있습니다.
또한 USB, GPIB, RS232C의 통신기능의 표준 장비에 의해 각종 검사시스템에의 도입을 용이하게 할 수 있습니다.
특징
○ 동작 영역을 한층 더 확대 !
○ 부스터접속으로 최대 9kw/450A를 실현! (PLZ1004WH 전용입니다.)

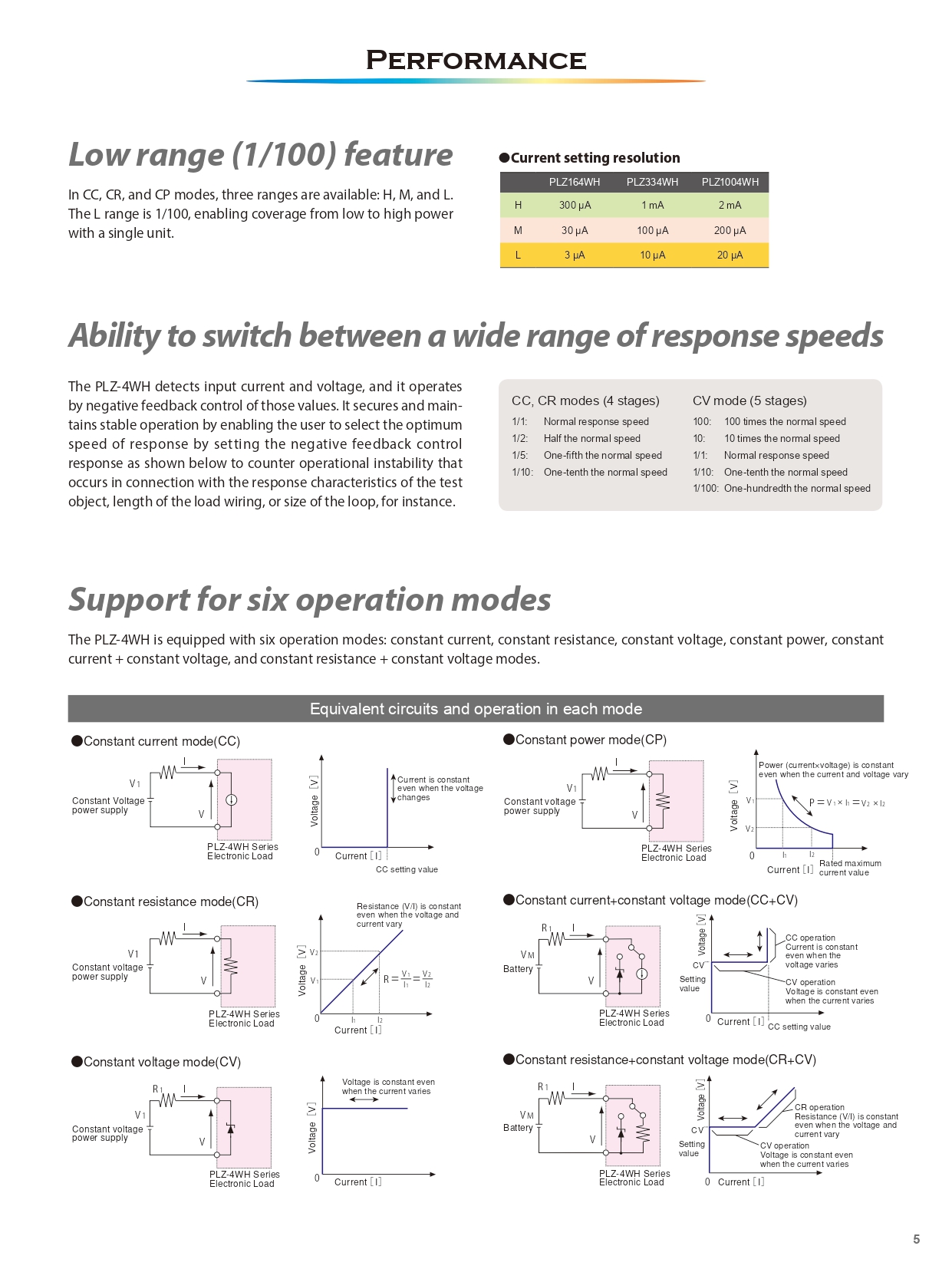

○ 3레인지, L레인지(1/100)를 장비
○ 고전압 관측용 전압 모니터 단자도 장비
○ CC, CR에 더하여 5단계의 CV 리스폰스 설정이 가능
○ 시퀀스기능
최대 1024step의 프로그램이 가능
○ Wavy로 보다 편리하게
시퀀스 작성・실행을 서포트하는 소프트웨어(옵션)
○ 기타 기능
- 과전압 보호(OVP)
- 과전류 보호(OCP)
- 과전력 보호(OPP)
- 과열 보호(OHP)
- 저전압 검출(UVP)
- 역접 보호(REV)
- 슬루율 가변
- 스위칭동작
- 소프트 스타트
- 경과시간 표시
- 자동 로드 오프 타이머
- 리모트 센싱
- 외부 로드 온 오프 제어 입력
- 외부 레인지 전환 입력
- 외부 트리거 입력
- 외부 알람 입력
- 알람 상태 출력
- 로드 온 상태 출력
- 레인지 상태 출력
- 쇼트 신호
- 외부 전압 제어(CC, CR, CV, CP모드)
- 외부 저항 제어(CC, CR, CV, CP모드)
- 전류 모니터 출력
- 전압 모니터 출력

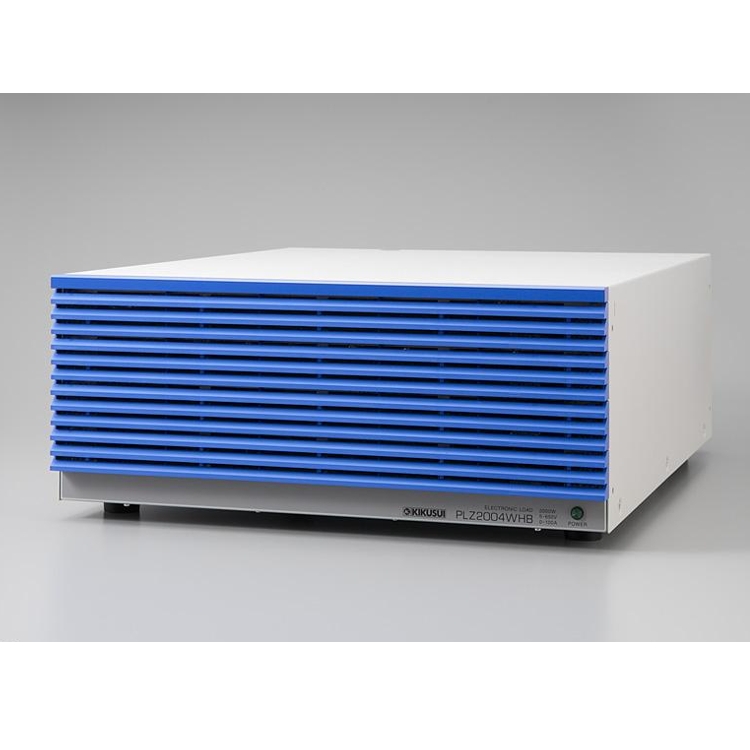

대용량을 공간절약 & 낮은 비용으로 실현! (부스터 PLZ2004WHB)
대용량화를 낮은 비용으로 실현하기 위해 PLZ1004WH에는 부스터로서 PLZ2004WHB＊를 준비하고 있습니다. 1대의 PLZ1004WH를 마스터기로서 부스터를 최대 4대까지 병렬 접속할 수 있습니다.(최대9kw, 450A)

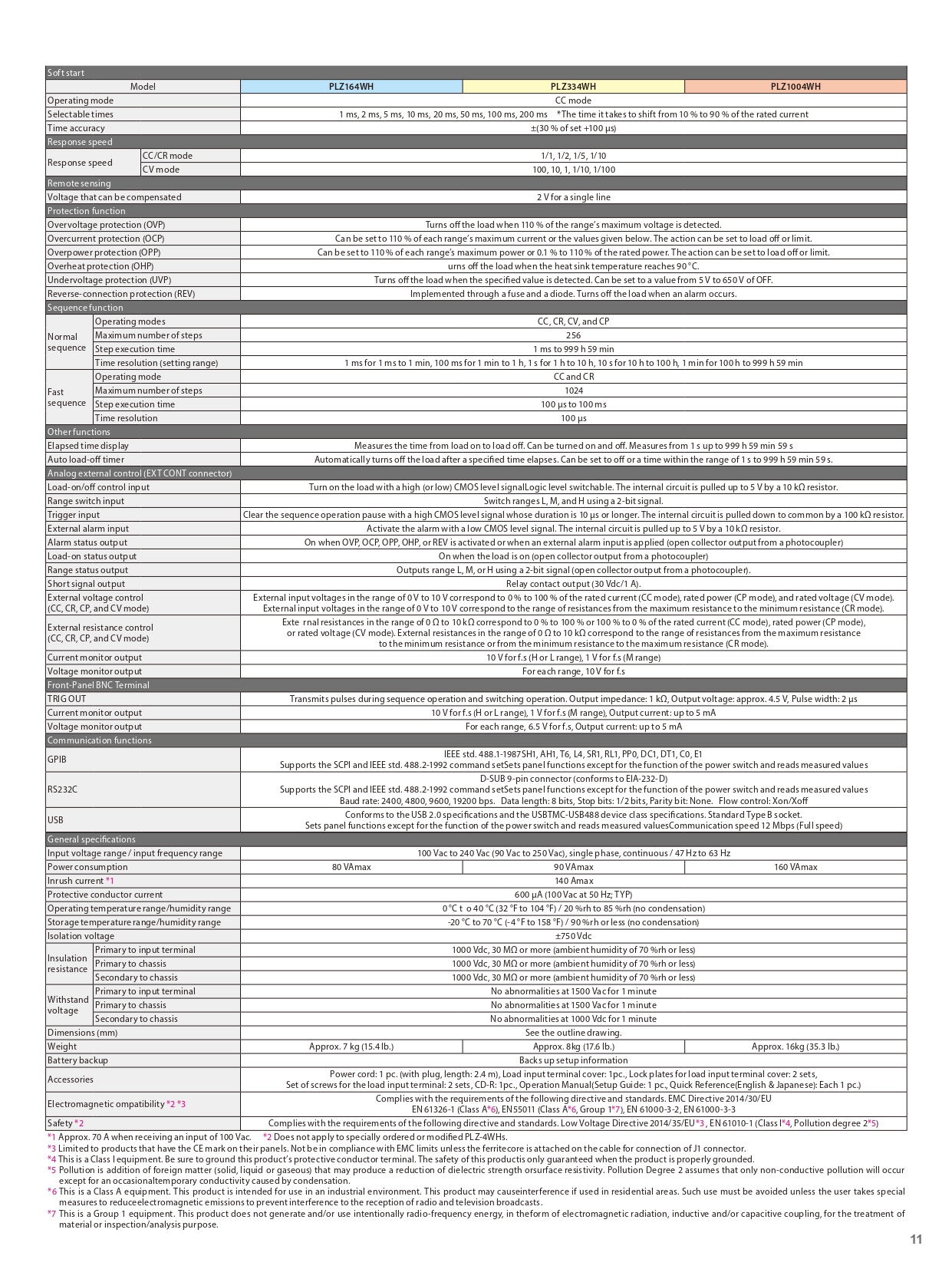

[사양]
- 동작 전압: 5V~650V
- 전류: 100A
- 전력: 2000W
- 입력전압 범위: 100Vac~240Vac(90Vac~250Vac) 단상 연속
- 소비전력: 200VAmax
- 치수(최대 치수): 430W×173(190)H×550(590)Dmm
- 무게 약: 24kg
- *PLZ1004WH 전용입니다. 다른 모델과 접속해 사용할 수는 없습니다.
대용량 직류 전자 부하
PLZ-4WH SR/LP 시리즈는 PLZ1004WH와 부스터 (PLZ2004WHB)를 전용 랙 부품으로 조립 한 대용량 모델입니다. 동작 전압 범위 5~650V 최대 13kW, 650A까지 지원합니다.
*자세한 내용은 카탈로그 (pdf)를 참조하십시오
라인 업
| 모델 | 사양 |
| PLZ1004WH | 5 〜 650V, 50A, 1000W, 각종 보호 회로 장착、RS-232C, GPIB, USB 인터페이스 표준 장비 |
옵션 (관련 제품)
OP01-PLZ-4W
PLZ-4W 시리즈 옵션
PLZ-4W 시리즈 액세서리 키트ト、외부제어시, 배면패널의 J1 커넥터연결에 사용합니다. 【내용】커넥터, 세미 커버, 핀×20
PC01-PLZ-4W
PLZ-4W/4WH 시리즈 옵션
병렬 운전 케이블(30cm)
*적용 제품 :
PLZ-4W series<-->PLZ-4W series
PLZ-4WH series<-->PLZ-4WH series
PLZ2004WB <-->PLZ2004WB
PLZ2004WHB<-->PLZ2004WHB
PC02-PLZ-4W
PLZ-4W/4WH 시리즈 옵션
병렬 운전 케이블(55cm)
*적용 제품 :
PLZ1004W <-->PLZ2004WB
PLZ1004WH<-->PLZ2004WHB

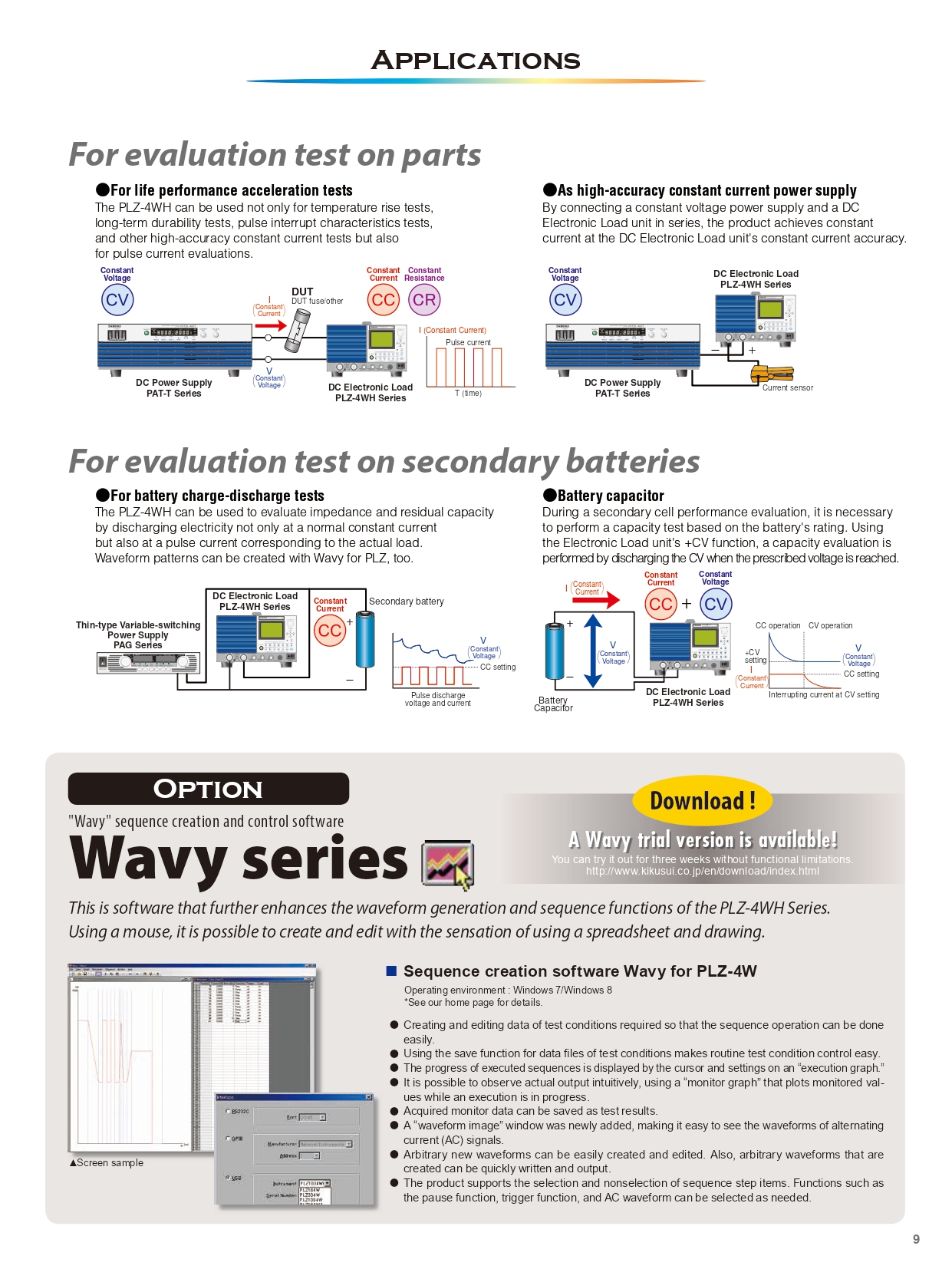

Wavy for PLZ-4W
시퀀스 작성 소프트웨어
PLZ-4W/4WL/4WH시리즈용시퀀스 작성 소프트웨어

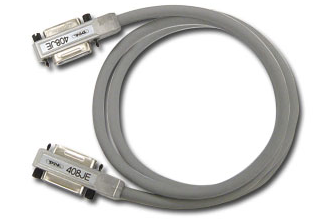

408J-101
GPIB 케이블
GPIB 케이블,길이:약 1m

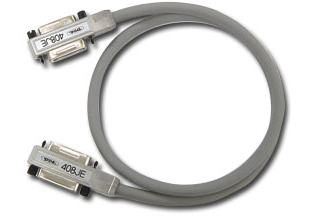

408J-102
GPIB 케이블
GPIB 케이블,길이:약 2m
408J-104
GPIB 케이블
GPIB 케이블,길이:약 4m
KRA3
랙 어댑터
랙 어댑터(inch 사이즈) *대응 기종:PWR(01), PAS, PMR, PMP, PAK-A, PMC, PMC-A, PMX-A, PMX-Multi, PCR500M(MA), PLZ-205/405W, PLZ-4W/4WL/4WH, PLZ-3W/3WH, PIA4800
KRA150
랙 어댑터
랙 어댑터(mm 사이즈) *대응 기종:PWR(01), PAS, PMR, PMP, PAK-A, PMC, PMC-A, PMX-A, PMX-Multi, PCR500M(MA), PLZ-205/405W, PLZ-4W/4WL/4WH, PLZ-3W/3WH, PIA4800
KBP3-2
블랭크 패널
KRA3 및150용블랭크 패널, 가로폭:1/2
KBP3-3
블랭크 패널
KRA3 및150용블랭크 패널, 가로폭:1/3
KRB3-TOS
브래킷
브래킷(inch 사이즈)용 TOS9200, TOS9201, TOS8870A, PAM(2kW type), PCR1000M(MA), PLZ1205W, PLZ-4W/4WH, PWR, PAT , PBZ, PCR1000WE, PCR2000WE, PCR3000WE2, TOS9300, TOS9301, TOS9302, TOS9303, TOS9303LC
KRB150-TOS
브래킷
브래킷(mm 사이즈)용 TOS9200, TOS9201, TOS8870A, PAM(2kW type), PCR1000M(MA), PLZ1205W, PLZ-4W/4WH, PWR, PAT, PBZ, PCR1000WE, PCR2000WE, PCR3000WE2, TOS9300, TOS9301, TOS9302, TOS9303, TOS9303LC
