KIKUSUI TOS5300 시리즈 AC 내전압 시험기
가격문의(상세정보 참조)
「TOS5300시리즈」는 전기제품의 안전 확보에 필요하다고 하는 4가지의 시험 중에서 내전압 시험, 절연저항 시험을 하기 위한 시험기입니다. 출력은 5kV/100mA(AC), 6kV/10mA(DC)이며, IEC, EN, UL, VDE, JIS 등 각국의 안전규격 및 전기용품 안전법의 요구사항에 기인한 전자기기, 전자부품의 내전압/절연저항 시험이 가능합니다. 또한 신개발의 스위칭 앰프를 채용함으로서 시험 전압의 안정성을 향상시켰습니다. AC라인 전압이나 주파수가 변화해도 출력전압을 일정하게 유지할 수 있기 때문에 전원환경이 불안정한 지역에서도 안정된 시험을 할 수 있습니다. 다양한 테스트 요구에 대응할 수 있는 기능 장비도 충실합니다. 조작성・확실성・안전성을 철저히 한 저렴한 새로운 스탠다드 모델입니다.
클릭 하시면 이동합니다.
개요
「TOS5300시리즈」는 전기제품의 안전 확보에 필요하다고 하는 4가지의 시험 중에서 내전압 시험, 절연저항 시험을 하기 위한 시험기입니다. 출력은 5kV/100mA(AC), 6kV/10mA(DC)이며, IEC, EN, UL, VDE, JIS 등 각국의 안전규격 및 전기용품 안전법의 요구사항에 기인한 전자기기, 전자부품의 내전압/절연저항 시험이 가능합니다. 또한 신개발의 스위칭 앰프를 채용함으로서 시험 전압의 안정성을 향상시켰습니다. AC라인 전압이나 주파수가 변화해도 출력전압을 일정하게 유지할 수 있기 때문에 전원환경이 불안정한 지역에서도 안정된 시험을 할 수 있습니다. 다양한 테스트 요구에 대응할 수 있는 기능 장비도 충실합니다. 조작성・확실성・안전성을 철저히 한 저렴한 새로운 스탠다드 모델입니다.
특징
○ 택트 타임을 단축
생산성의 향상!
0.1s부터 시험시간의 설정이 가능.
○ 높은 안정성
신개발 고효율 PWM스위칭 앰프 탑재!
AC라인의 변동에 영향을 받지 않고안정된 고전압을 출력.전압 변동이 큰 지역에서도 안심하고 신뢰성이 높은 시험이 가능.(입력전압 변동율 ±0.3%)
○ 인가 전압을 시간 제어 가능
인가 전압을 시간 제어 가능
규격 시험이나 피시험물에 필요 이상의 스트레스를 주는 것을 방지.

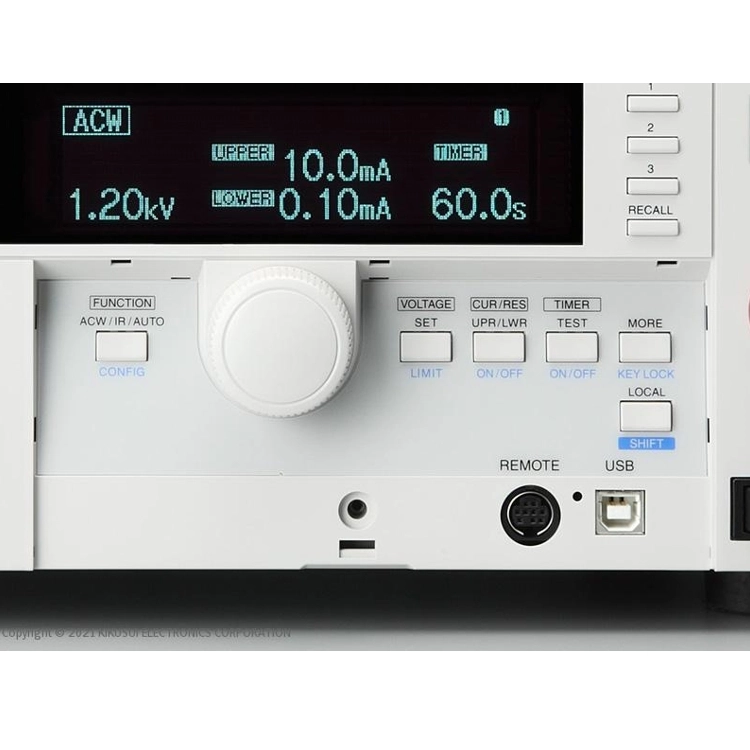

○ 사용하기 편리함과 안전성을 추구
제어부・출력단자를 전면 개량!
출력단자의 돌기물을 없애고 신기구의 LOW 단자를 장비 프런트 패널에 보호용 커버를 설치하는 등, 생산 현장을 고려한 안전성과 편리성을 추구.
○ TOS300시리즈용 데이터 수집(프리웨어)
“Data Acquisition for TOS5300”는 당사 내전압 시험기 TOS5300 시리즈의 시험결과를 수집해, 관리하기 위한 소프트웨어입니다.또한, “Data Acquisition for TOS5300”를 사용함으로서 데이터의 저장, 검색, 인쇄를 간단히 할 수 있고, 또한 시험의 실행, 정지를 PC로부터 간단히 할 수 있습니다.
[OS] Windows7/Vista/ XP
○ 월드와이드 대응
글로벌하게 사용 가능!
입력전원을 변경하지 않고 해외공장에서도 그대로 사용 가능.
출력 주파수 선택 가능!
입력측의 전원환경에 의존하지 않습니다.주파수 50Hz/60Hz의 안정된 시험 전압을 공급.
○ 경량콤팩트
작업 효율을 업!
무게 약 15kg 당사의 종래 모델 비교 40%의 경량화
※TOS5300과 TOS8870A와의 비교

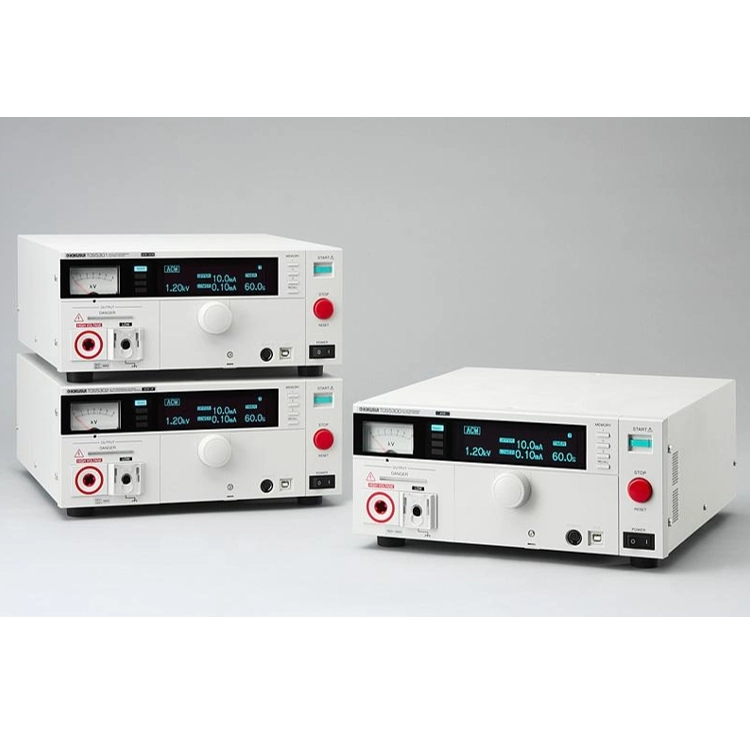

라인 업
| 모델 | 사양 |
| TOS5300 | ACW：5kV/100mA, 신개발PWM 앰프 탑재, 고정도 계측 ±1.5% of reading(전압： 500V 이상, 전류： 1mA 이상) , 상승시간/강압시간 컨트롤기능 , 월드와이드 입력, AUT0기능 , USB 인터페이스 탑재 , 패널 메모리기능(3세트), 키 잠금 & 조작부 커버 |
| TOS5301 | ACW：5kV/100mA, DCW：6kV/50W , 신개발PWM 앰프 탑재, 고정도 계측 ±1.5% of reading(전압： 500V 이상, 전류： 1mA 이상) , 상승시간/강압시간 컨트롤기능 , 방전기능, 월드와이드 입력, AUT0기능 , USB 인터페이스 탑재 , 패널 메모리기능(3세트), 키 잠금 & 조작부 커버 |

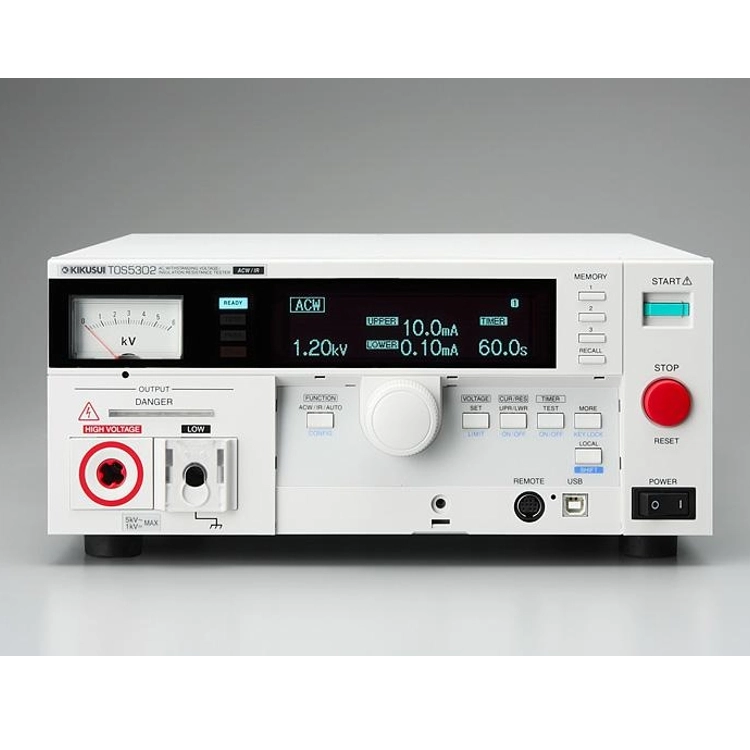

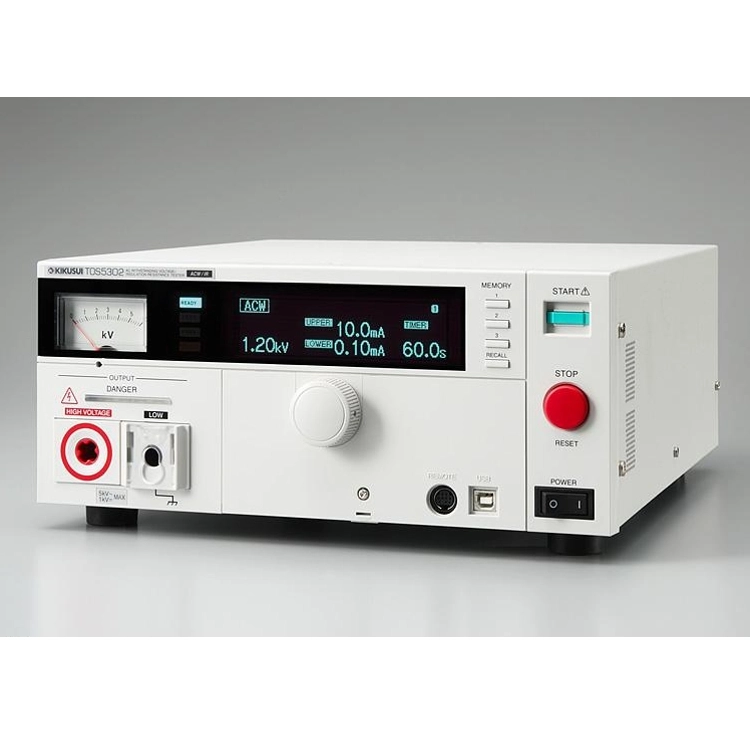

| TOS5302 | ACW：5kV/100mA, IR：25V〜1000V(7스텝)/500V 이상, 〜5.00GΩ , 신개발PWM 앰프 탑재, 고정도 계측 ±1.5% of reading(전압： 500V 이상, 전류： 1mA 이상) , 상승시간/강압시간 컨트롤기능 , 월드와이드 입력, AUT0기능 , USB 인터페이스 탑재 , 패널 메모리기능(3세트), 키 잠금 & 조작부 커버 |
옵션 (관련 제품)
TL31-TOS
안전 관련 시험기기용 옵션
고전압 테스트 리드 （Max.AC5kV／1.5m）대응 기종：TOS53XX
TL32-TOS
안전 관련 시험기기용 옵션
고전압 테스트 리드 （Max.AC5kV／3m）대응 기종：TOS53XX
HP01A-TOS
안전 관련 시험기기용 옵션
고전압 테스트 프로브（Max.AC4kV・DC5kV／1.8m）、※TOS53XX,TOS93XX에는 변환 어댑터［형명：DD-5P/9P］가 필요합니다
HP02A-TOS
안전 관련 시험기기용 옵션
고전압 테스트 프로브（Max.AC4kV・DC5kV／3.5m）、※TOS53XX,TOS93XX에는 변환 어댑터［형명：DD-5P/9P］가 필요합니다
RC01-TOS
안전 관련 시험기기용 옵션
리모트 컨트롤 박스 （한손 조작용/1.5m）※TOS7200에는 변환 어댑터［형명：DD-5P/6P］가 필요합니다 、※TOS53XX, TOS93XX에는 변환 어댑터［형명：DD-5P/9P］가 필요합니다
RC02-TOS
안전 관련 시험기기용 옵션
리모트 컨트롤 박스 （양손 조작용/1.5m）※TOS7200에는 변환 어댑터［형명：DD-5P/6P］가 필요합니다、※TOS53XX,TOS93XX에는 변환 어댑터［형명：DD-5P/9P］가 필요합니다
DD-5P/9P
안전 관련 시험기기용 옵션
리모트 컨트롤 박스(RC01-TOS 또는 RC02-TOS)、고전압 테스트 프로브（HP01A-TOS또는HP02A-TOS ）를 TOS53XX,TOS93XX와 잇기 위한 전환 케이블（미니 DIN에의 DIN）
TU01-TOS
안전 관련 시험기기용 옵션
외부 컨트롤 I / O 커넥터 변환 장치 (25pin -14pin)
PL02-TOS
안전 관련 시험기기용 옵션
경고등 장치（TOS9200、TOS9201、TOS93XX용）
KRA4-TOS
랙 어댑터
랙 어댑터(inch용) 대응 기종：TOS53XX
KRA200-TOS
랙 어댑터
랙 어댑터(mm용) 대응 기종：TOS53XX
