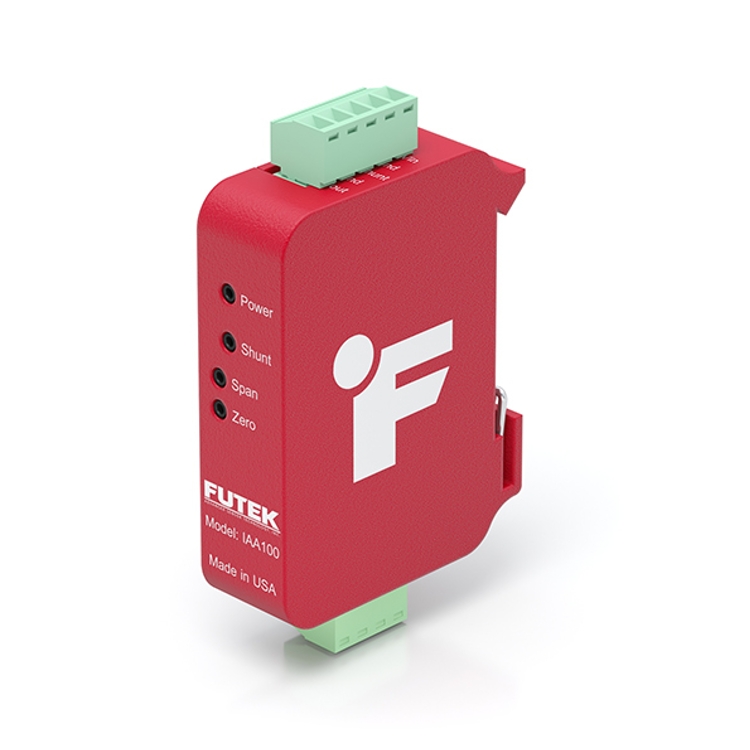

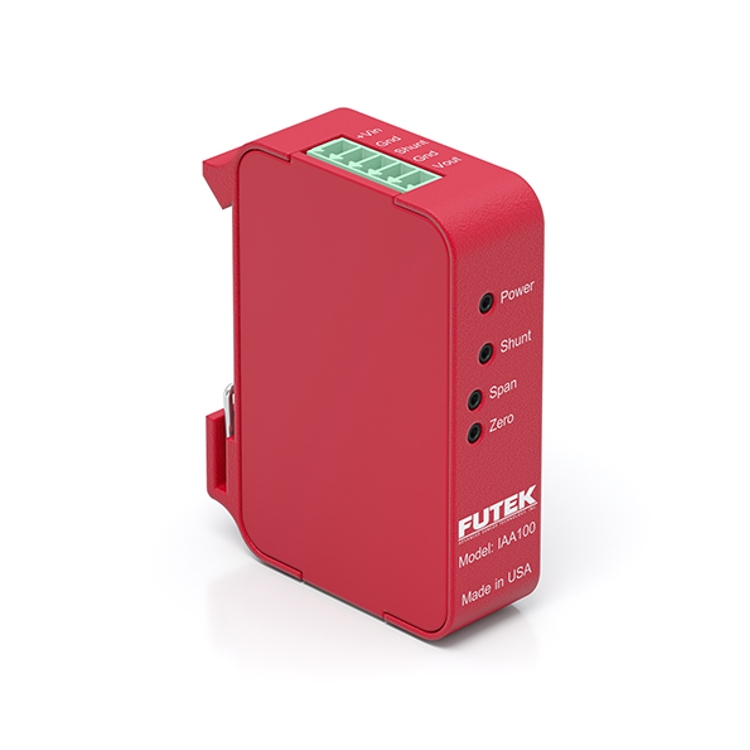

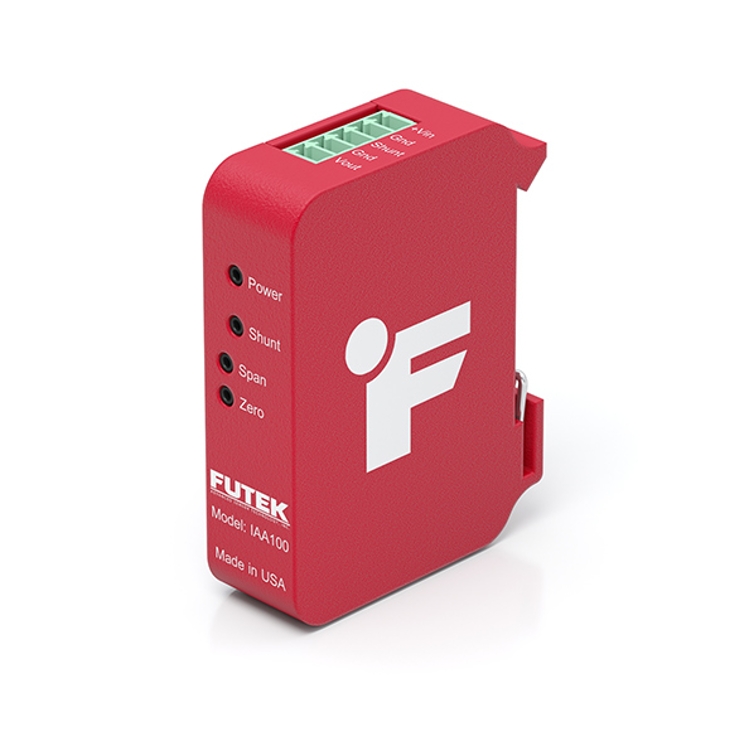

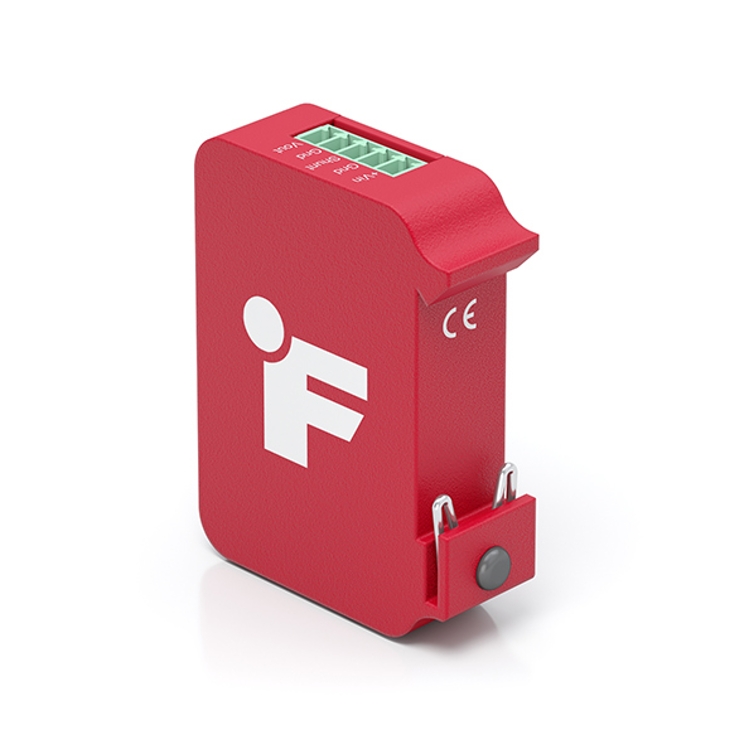

FUTEK IAA100 Strain Gauge Analog Amplifier with Voltage Output
가격문의(상세정보 참조)
Features
- Bipolar Output, Differential Input load cell amplifier
- ±5 or ±10 VDC Outputs
- Bridge Excitation: 5 or 10 VDC (DIP Switch)
- Ranges: 0.5, 1.0, 1.5, 2.0, 2.5, 3.0, 4.0, 10.0 mV/V (DIP Switch)
- 256 Selectable Shunt Combinations: 30kΩ, 43.7kΩ,
60.4kΩ, 87.6kΩ, 100kΩ, 150kΩ, 300kΩ, 432kΩ (DIP Switch) - Externally Accessible Shunt Cal Activation Button
- Digitally Controlled Remote Shunt
- Internal Span and Offset Potentiometers
- Sensor Polarity Reversal DIP Switch
- Zero Shift DIP Switch
- IPC-A-610 Class 3 Assembly (Aerospace and Medical Grade Devices)
상품
원산지 USA
제조사 FUTEK
브랜드 FUTEK
배송
택배 · 기본 무료
클릭 하시면 이동합니다.

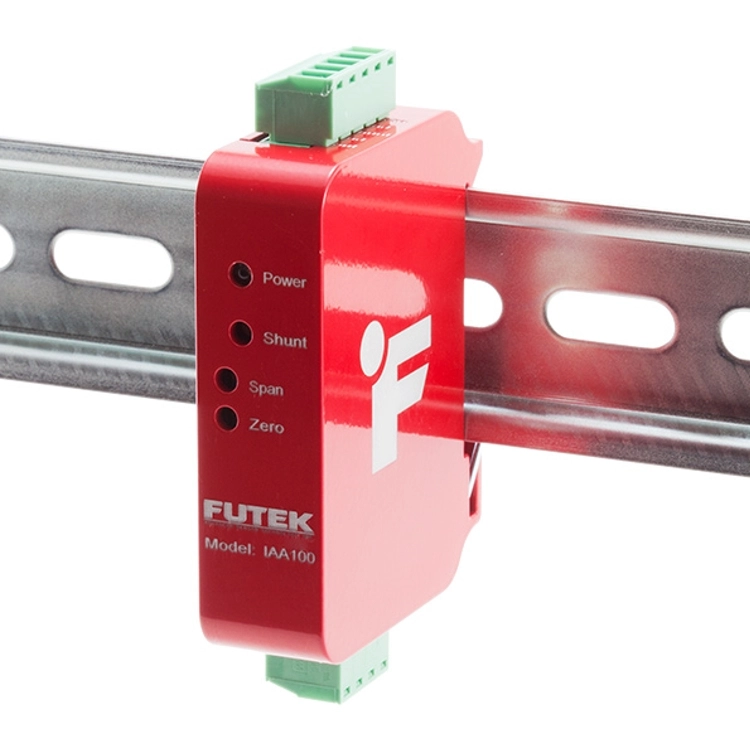

IAA100 , Full Bridge Strain Gauge Signal Conditioning Voltage Amplifier , +/-5 VDC , +/-10 VDC Output , 5 VDC Offset DIP Switch , Up to 25 kHz Bandwidth , Detachable Screw Terminal Connectors , Metallic Enclosure , Integrated 35 mm DIN Clip
Application Focus : Endurance Testing
FUTEK's IAA Amplifier Series Overview and Setup
IAA100 and IAA200 Overview Video
IAA100 and IAA200 Overview Video

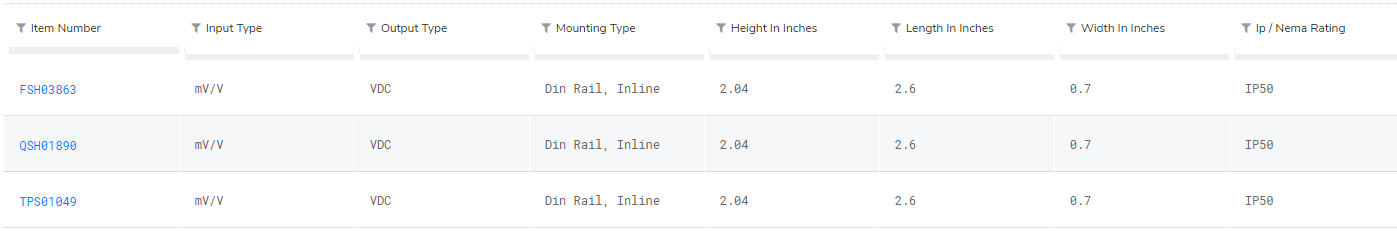

FSH03863
QSH01890
TPS01049
Description
FUTEK's IAA100 Analog Strain Gage Amplifier with Voltage Output is FUTEK’s brand new general purpose amplifier solution for in-line amplification of any full bridge strain gauge type sensor with mV/V range output. This strain gauge signal conditioner combines precision and ease of integration with a 0.005% total error. The IAA100 Analog strain gauge amplifier features an aluminum housing with an integrated DIN clip designed for industrial environment applications.

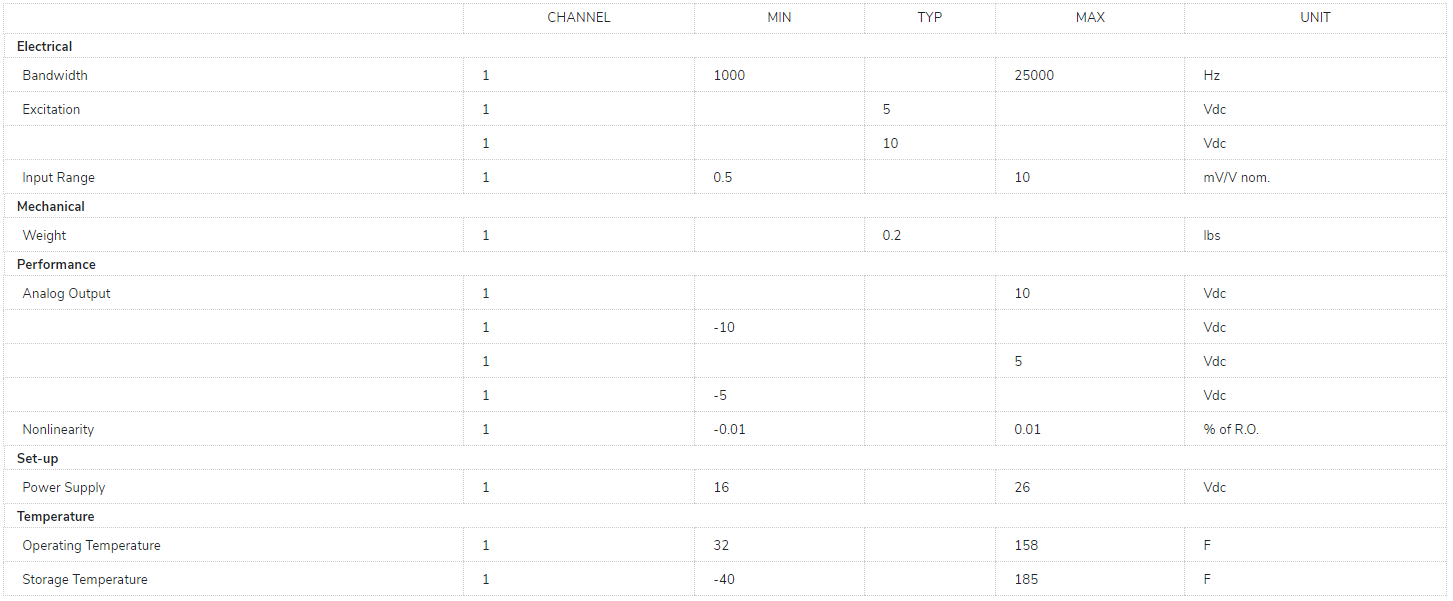

- Excitation 5Vdc 1 Excitation 10 Vdc 1 Input Range 0.5 mV/V nom. 1
- Bandwidth 1000 25000 Hz 1
- Mechanical Weight 0.2 lbs 1
- Performance Nonlinearity -0.01 0.01 % of R.O. 1
- Analog Output 10 Vdc 1
- Analog Output -10 Vdc 1
- Analog Output 5 Vdc 1
- Analog Output -5 Vdc 1
- Set-up Power Supply 16 26 Vdc 1
- Temparature Operating Temperature 32 158 F 1
Features
- Bipolar Output, Differential Input load cell amplifier
- ±5 or ±10 VDC Outputs
- Bridge Excitation: 5 or 10 VDC (DIP Switch)
- Ranges: 0.5, 1.0, 1.5, 2.0, 2.5, 3.0, 4.0, 10.0 mV/V (DIP Switch)
- 256 Selectable Shunt Combinations: 30kΩ, 43.7kΩ,
60.4kΩ, 87.6kΩ, 100kΩ, 150kΩ, 300kΩ, 432kΩ (DIP Switch) - Externally Accessible Shunt Cal Activation Button
- Digitally Controlled Remote Shunt
- Internal Span and Offset Potentiometers
- Sensor Polarity Reversal DIP Switch
- Zero Shift DIP Switch
- IPC-A-610 Class 3 Assembly (Aerospace and Medical Grade Devices)
Specifications
