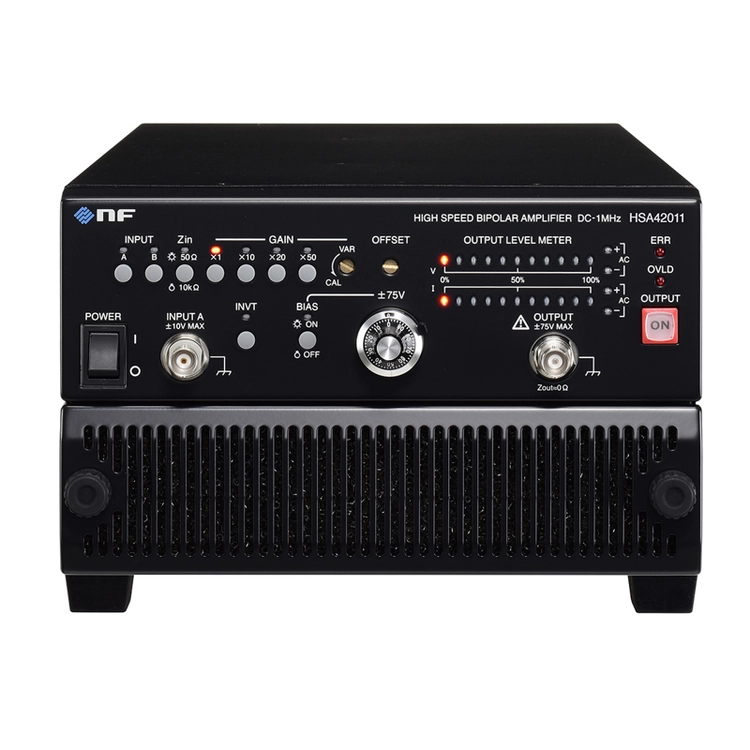

YOKOGAWA HSA 시리즈 고속 바이폴라 앰프
가격문의(상세정보 참조)
HSA시리즈는 직류는 물론 최대 10MHz까지의 신호를 다루는 고속•광대역• 고전압 출력이 가능한 바이폴라 증폭기입니다.
- 고속‧광대역(DC ~ 최대10MHz), 고속 slew rate
- 고전압출력(최대 300Vp-p)
- 전압의 극성과 상관없이 전류 source, sink 가능
- 저출력임피던스
- 직류바이어스, 모니터출력, 레인지시프트 기능
- 주파수대역‧출력전압•출력전류에 따라 6가지 모델 구성
상품
원산지 JAPAN
제조사 YOKOGAWA
브랜드 YOKOGAWA
배송
택배 · 기본 무료
클릭 하시면 이동합니다.
[모델명, HSA4000 HSA40000 시리즈]
HSA4051
HSA4052
HSA4011
HSA4012
HSA4014
HSA4101
HSA42011 (3 Ap-p)
HSA42012 (6 Ap-p)
HSA42014 (12 Ap-p)
HSA동작 영역(4상한)
부하에 교류 전압을 인가했을 때 흐르는 전류는 그 전압과 부하의 임피던스에 따라 달라집니다.
부하가 저항(R)일 경우에는 전압의 방향과 부하에 흐르는 전류의 방향이 일치하지만 부하가 코일(L) 혹은 콘덴서(C)일 경우에는 전압의 방향과 부하에 흐르는 전류의 방향이 일치할 때도 있고 반대 방향일 때도 있습니다. 저항(R)일 경우에는 전압과 전류의 관계는 아래 그림에서 1상한과 3상한에서만 존재하지만 코일(L)이나 콘덴서(C)일 경우에는 1상한에서 4상한까지 모두 존재합니다.
바이폴라전원이란 1상한에서 4상한까지 전영역에서 동작하는 전원을 말하며 1상한과 3상한에서만 동작하는 전원을 유니폴라 전원(일반적인 파워서플라이)이라고 합니다.
콘덴서 리플전류 시험에서의 요구
스위칭 방식의 파워서플라이에서 효율을 높이기 위해 스위칭주파수를 고주파화하는 추세입니다.
이런 추세에 맞춰 출력을 평탄화하는 콘덴서가 처리하는 리플전류도 고주파화 되고 있습니다.
리플시험에서 고주파 전류를 발생시키기 위해서는 폭넓은 주파수 대역을 지닌 바이폴라 전원이 필요로 하는데 HSA는 이러한 요구를 충족합니다.
디스플레이 디바이스 시험에서의 요구
영상을 깨끗하게 보여주기 위해서는 디스플레이 구동장치의 입력전원에 불필요한 성분(over shoot,ringing)을 최대한 없애주는 것이 중요합니다. 그렇게 하기 위해서는 구동전원 엠프의 입력파형과 출력파형이 동상이 되어야만 합니다. 파형응답(Step Response)이 좋지 않으면 펄스파형에 over shoot나 ringing이 발생하는데 이것은 엠프의 주파수대역과 위상특성과 관련이 있습니다.
또한 고정밀한 영상일수록 속도가 빠른 신호이기 때문에 엠프의 slew rate가 빠르지 않으면 입력파형과 출력파형이 동상이 되기 힘듭니다. 구형파인 펄스가 입력으로 들어갔는데 엠프의 slew rate가 빠르지 않으면 파형은 사다리꼴형태나 삼각파 형태가 됩니다.
액정이나 EL과 같은 리액턴스성 디바이스를 구동하기위한 바이폴라 전원은 좋은 파형응답 특성과 빠른 slew rate가 요구되어 지는데 HSA는 이러한 요구를 충족합니다.
압전소자 구동시험에서의 요구
압전 액추에이터나 초음파모터 같은 압전소자를 구동시키기 위해서는 100Vp-p전후의 고전압이 필요합니다. 또한 압전소자를 빠르게 동작시키기 위해서는 고속의 동작 신호가 필요합니다.
압전소자와 같은 콘덴서형 부하를 연결할 경우 부하와 엠프의 출력임피던스가 low pass filter를 형성합니다. 이 low pass filter는 펄스의 상승시간을 늦추는 작용을 합니다. 보통의 광대역 증폭기는 출력임피던스가 50Ω이기 때문에 이러한 작용이 두드러지게 됩니다.
압전소자를 구동하기위한 바이폴라 전원은 고전압출력과 저출력 임피던스의 특성을 가지고 있어야 하는데 HSA시리즈는 이러한 요구를 충족합니다.
사양
| 모델 | HSA4051 | HSA4052 | HSA4011 | HSA4012 | HSA4014 | HSA4101 |
| 주파수 대역 | DC ~ 500kHz | DC ~ 1MHz | DC ~ 10MHz | |||
| 최대출력전압 | 300Vp-p | 150Vp-p | 142Vp-p | |||
| 최대출력전류 | 2.83Ap-p | 5.66Ap-p | 2.82Ap-p | 5.66Ap-p | 11.3Ap-p | 2.8Ap-p |
| Slew rate | 450V/㎲ | 600V/㎲ | 400V/㎲ | 5000V/㎲ | ||
| 출력임피던스 | 1Ω + 32µH 이하 | 0.5Ω + 16µH 이하 | 0.5Ω + 15µH 이하 | 0.25Ω + 0.8µH 이하 | 0.125Ω +0.4µH 이하 | 15Ω + 0.5µH 이하 |
어플리케이션
콘덴서 고주파 리플 시험용 전원용
콘덴서의 고주파 리플 전류에 의한 발열 테스트입니다.
이 실험에서는 안정된 리플전류를 공급해 줄 수 있는 엠프를 사용해서 콘덴서를 발열시키는 것이 중요합니다. 그렇게 하기 위해 엠프는 광대역이어야 함은 물론 콘덴서가 구동하는 4상한 영역을 모두 충족시켜주어야 하며 낮은 임피던스구동이 가능해야 하는 것이 포인트입니다.
디스플레이 디바이스 시험용
FED 음극,양극이 구동하기 위해서는 높은 전압을 인가해야 하고 slew rate도 빨라야 하는데 HSA시리즈는 고전압 및 빠른 slew rate(5000V/㎲)를 지원합니다.
압전소자의 구동용
압전 인버터, 압전 액추에이터 등에서 사용하는 압전소자의 구동예입니다. HSA시리즈는 출력 임피던스가 매우 작기때문에 정전용량이 큰 대형 압전소자에서도 좋은 Step Response를 얻을 수 있습니다.
펑션제너레이터의 파워 엠프용
펑션제너레이터의 파워 엠프로서 최적인 전원입니다. HSA시리즈는 광대역‧고전압‧저출력임피던스일 뿐만 아니라 4상한 동작 영역을 가지고 있어 유도성,용량성 부하에서도 안정적인 동작을 합니다.
자성재료의 자화특성 측정용(B-H 커브특성)
자석이나 전기강판 같은 자성자료의 B-H 커브를 측정하기 위해 필요한 여자전원으로서 사용한 예입니다.
HSA시리즈는 높은 주파수 대역을 가지고 있고 4상한 동작영역을 가지고 있기 때문에 코일과 같은 유도성 부하에 전원을 인가할 때도 안정적으로 동작합니다.
크기
[HSA4011]
[HSA4012/HSA4051]
[HSA4014/HSA4052]
[HSA4101]
가격이 궁금하신가요?
더 많은 자료는?
(주)지니어스허브가 만든 플랫폼 '지니어스인더스트리'는 사업자 간 거래(B2B) 목적의 산업·연구용 계측장비/시스템 유통 플랫폼입니다.
모든 제품은 주문 제작 또는 해외/본사 주문을 통해 공급되고 있으며 실제 현장/시험 환경에서 사용되는 특성상, 장비 개봉, 전원 인가, 설치/시운전, 교정(캘리브레이션) 진행 등으로 제품의 신뢰도와 가치가 달라지기 때문에 일반 소비재와 달리 단순 변심 사유의 반품·환불이 어렵습니다. 다만 초기 제품 하자(동일 모델 대비 명백한 불량, 운송 중 파손, 사양 상이 등)가 확인되는 경우에는 수령 후 [7일 이내] 연락 주시면 점검 후 조치 또는 A/S 절차를 안내해 드리고 있습니다.
단순 변심, 사양 선택 착오, 내부 사정(예: 예산/프로젝트 변경 등)과 같은 구매자 사유로 반품을 요청하시는 경우에는 반품이 제한되며, 예외적으로 협의가 진행될 경우에도 왕복 운송비, 검수 비용, 감가 비용 및 재 입고 수수료 등이 청구될 수 있습니다. 구체적인 거래 조건(납기, A/S 범위, 교환 가능 여부 등)은 발행된 견적서, 발주서 확인 메일, 납품서 등에 명시된 내용을 우선합니다. 기타 도움이 필요한 경우 견적서에 명시된 지니어스 영업부 담당자에게 문의해 주시기 바랍니다.
