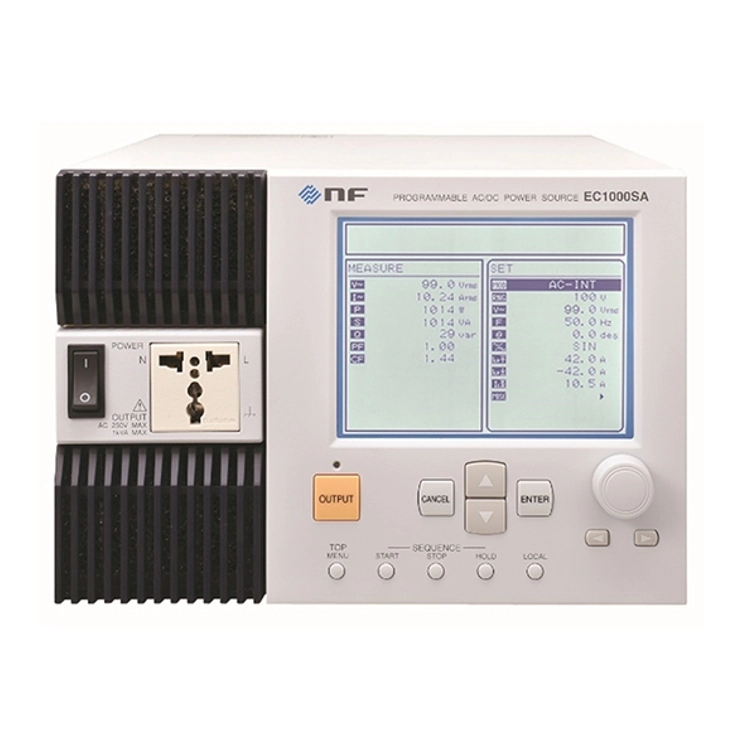

YOKOGAWA EC 시리즈 AC/DC 파워 서플라이 (EC750SA, EC1000SA)
가격문의(상세정보 참조)
- EC750SA : AC750VA / DC750W, AC+DC
- EC1000SA : AC1kVA / DC1kW, AC+DC
- 최대 출력 전압 310V
- 최대피크전류는 최대출력전류(rms)의 4배
- 계측기능,시퀀스기능, 전류Limit, 보호기능
- 컨트롤 소프트웨어 제공
상품
원산지 JAPAN
제조사 YOKOGAWA
브랜드 YOKOGAWA
배송
택배 · 기본 무료
클릭 하시면 이동합니다.
[모델명]
EC750SA
EC1000SA
[다양한 출력]
AC에 대해서도 DC에 대해서도 풀파워 출력이 가능합니다. AC +DC모드에서는 직류성분에 교류성분(정현파,방형파,임의파)을 중첩시켜 출력할 수 있습니다.
| 100V 레인지 | 200V 레인지 | 분해능 | ||
| AC | 출력전압 | 0V～155V | 0V～310V | 0.1V |
| 최대전류 | 10A | 5A | - | |
| 주파수 | 1Hz∼550Hz | 0.1Hz | ||
| DC | 출력전압 | －220V～＋220V | －440V～＋440V | 0.1V |
| 최대전류 | 10A | 5A | - | |
[전류 Limit 기능]
출력 전류 최대값을 피크치 플러스,마이너스값 또는 실효값으로 설정해서 출력 전류를 제한하는 기능입니다.
[보호 기능]
과전압 혹은 과전류가 출력되거나 입력전원부의 이상, 내부온도이상등으로 문제가 발생되었을 때 전면패널에 이를 표시하고 출력을 OFF합니다.
[계측기능]
전압,전류,전력은 물론 주파수와 역률, 고조파 전류까지 측정합니다. 설정값과 측정값은 디스플레이에서 확인할 수 있습니다.
측정항목
- 출력전압(실효값, 평균값, 피크값)
- 출력전류(실효값, 평균값, 피크값,피크값 홀드)
- 출력전력(유효전력,피상전력,무효전력)
- 주파수,역률,크레스트 팩터,고조파 전류(40차까지)
[시퀀스]
시험의 반복, 복잡한 조건의 조합이나 장시간 시험 등 다양한 시험패턴을 프로그램화 함으로써 테스트 자동화를 할 수 있습니다. 소프트웨어(표준)를 사용하면 복잡한 출력패턴도 간단하게 작성할 수 있습니다.
- 스텝수 : 최대 255(1 시퀀스 내), 최소 0.1ms/스텝
- 설정항목 : 직류전압,교류전압,주파수,파형 등
[인터페이스 / 외부 제어 입출력]
각종 인터페이스와 외부 제어 입출력으로 시스템‧자동화에 대응하며 PLC 제어도 할 수 있습니다.
- 제어 입력 : 출력 온/오프, 시퀀스 제어, 메모리 리콜
- 상태 출력 : 전원 온/오프, 출력 온/오프, 보호 동작, 리미터 동작, 출력 레인지, 시퀀스 등
[소프트웨어]
컨트롤 소프트웨어를 표준으로 제공합니다. 소프웨어를 이용해서 기본설정, 측정값 저장, 임의파형 작성, 시퀀스 작성등을 간단하게 할 수 있습니다.
[다양한 출력파형]
시퀀스 기능이나 임의 파형 작성기능을 사용하여 각종 전원환경 시험에 대응합니다.
[크기]
