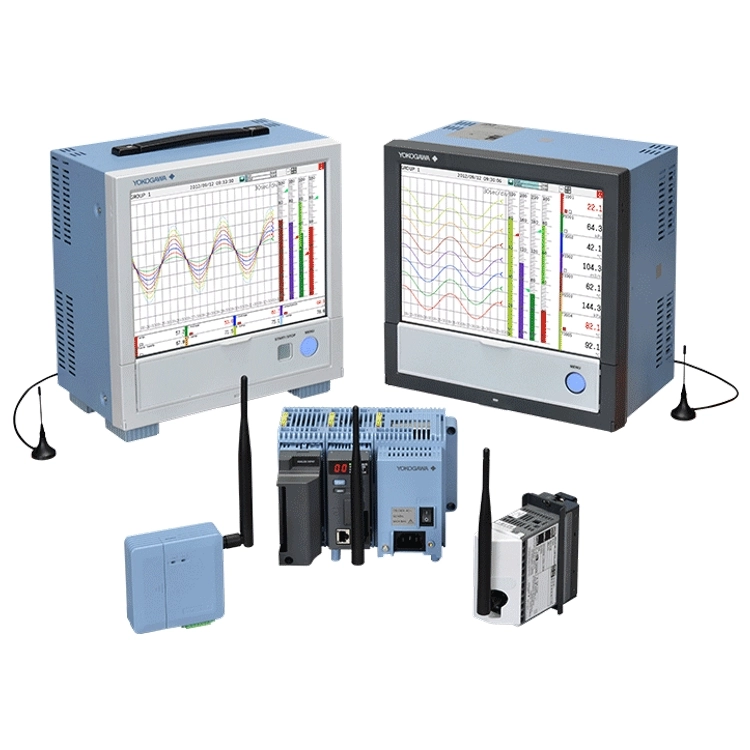

YOKOGAWA SMART 920 무선 데이터 수집 옵션
가격문의(상세정보 참조)
- 무선 통신을 통한 데이터 수집
- 920MHz 무선 대역 사용
- 제품 간의 거리 700m, 최대 16 Hop 가능 (약11Km)
- Wireless Input Unit 베터리 구동
클릭 하시면 이동합니다.
공정 데이터 모니터링
SMART 920은 SMARTDAC+ 제품군인 레코더를 통해 구축하는 무선 데이터 수집 솔루션입니다. 유무선 데이터 수집이 가능한 SMART920의 GX20, GP20 또는 GM10을 사용하여 산업 데이터 수집 시스템을 구축할 수 있습니다.
작업자가 쉽게 도달할 수 없는 공간에 측정 지점을 추가해야 할 경우 또는 배선 공사로 추가 비용이 많이 발생하거나 그 지점까지 배선이 어려울 경우 SMART920 무선 솔루션을 권장합니다.
920 MHz 무선 통신 방식의 네트워크 기술을 탑재한 SMART 920은 무선 LAN 어플리케이션에서 일반적으로 사용되는 2.4 GHz 대역보다 장거리의 통신을 제공합니다. 920 MHz 무선 신호는 장거리 또는 방해물이 많은 환경에서도 통신이 잘 되도록 설계되었습니다.
참고: SMART 920의 사용은 한국, 미국 및 일본으로 제한됩니다. 올바른 설치 및 사용법은 설명서를 참조하십시오.
제품 특징
편리한 무선 통신
- 메인 유닛과 SMART920 원격 장치 간의 통신은 최대 700m 까지 가능합니다.
- 지능형 Mesh 네트워크는 불안정한 무선 링크를 자동으로 인식하여 안정적인 통신이 가능한 채널로 Re-routing 하여 데이터를 송수신 합니다.
고속, 고신뢰성, 다중 채널 통신
- 1초의 업데이트 속도로 100개의 Slave 장치와 통신할 수 있습니다.
- 소규모의 측정 채널부터 다중 채널 측정에 이르기까지 광범위한 응용 프로그램을 지원할 수 있습니다.
- 또한, 통신 두절 발생시 경보로 작업자에게 통지하여 줍니다.
무선 입력 유닛 GX70SM
GX70SM은 배터리로 작동되는 소형 무선 입력 장치이므로 전원이 공급되지 않는 곳에서도 쉽게 장착하여 사용할 수 있습니다.
GX70SM은 통신 두절이 발생하게 되면 자체적으로 데이터를 저장합니다. 저장된 데이터는 통신이 복구되면 메인 유닛에 누락된 데이터 복원에 사용됩니다. (4500 데이터/채널)
PART11 대응
SMART 920은 FDA 21 CFR Part 11에 따라 식품, 의약품 및 기타 FDA 규제 응용 프로그램에 대한 전자 기록 및 전자 서명을 지원합니다.
어플리케이션
창고 도어 상태 및 온도 모니터링
창고의 온도를 모니터링하여 문의 개폐여부를 감시할 수 있습니다. 또한 디스플레이 화면을 현재 시설에 맞추어 디자인 할 수 있어 직관적인 상황 파악이 가능하도록 합니다.
설비 동작 상태 감시
레코더의 연산 기능을 사용하여 전체적인 가동 시간과 정지 횟수 등과 같은 동작 데이터 등을 계산 할 수 있습니다.
동작 조건 원격 감시
SMART920은 클린룸 환경에 대한 동작 감시용으로 완벽한 제품입니다. 온도와 습도 측정이 필수인 반도체, 제약, 식품 등과 같은 정밀 제조 산업군에서는 무선 측정을 하게 될 경우 다음과 같은 이점도 기대할 수 있습니다.
- 결선 및 배선 최소화
- 측정 포인트 추가가 쉬움
- 클린룸 출입 빈도 최소화
에너지(소비전력) 모니터링
소비 전력을 측정하여 일별, 주별, 월별 레포트를 통해 정확한 소비 전력을 파악 할 수 있습니다.
또한, 전산 그래프를 통해 소비 전력의 트랜드를 한눈에 확인 할 수 있습니다.
베터리 구동으로 측정 (GX70SM)
클린룸 온습도 관리
무선 입력 유닛 GX70SM에는 습도 센서가 내장(옵션) 되어 있으며, 클린룸과 같은 엄격한 규제 지역에서도 사용이 가능합니다.
공장 작업 환경 개선
공장내 작업 환경(온도, 습도)를 동시에 감시하고, 이를 바탕으로 열중증과 같은 WBGT 지수를 작업자와 관리자에게 알려 주어 작업 환경 개선에 기여할 수 있습니다.
라인업
Master 유닛
Master 유닛은 SMART920의 데이터 취득을 위한 본체로 Slave 유닛과 각 장치들로 부터 데이터를 수집합니다.
Relay 유닛
Relay 유닛은 SMART920의 중계기 역할을 수행하며, 무선 네트워크의 반경을 넓혀주고, 통신 라인의 다중화를 통한 보안성을 확보하여 줍니다.
Slave 유닛
Slave 유닛은 SMART920의 종단에 설치되어, 각종 센서 신호 및 온도 데이터를 측정하여, Relay나 Master로 전송합니다. 또한, 다양한 I/O 모듈을 장착하여 입력과 출력 등의 역할을 수행합니다.
