GM10
산업 프로세스에서는 자산과 시설 인프라의 상태를 모니터링하기 위해 여러 데이터 수집 시스템을 사용하는 경우가 많습니다.
이러한 시스템은 독립형 또는 대규모 자동화 Topology 내에서 노드로 구축될 수 있습니다.

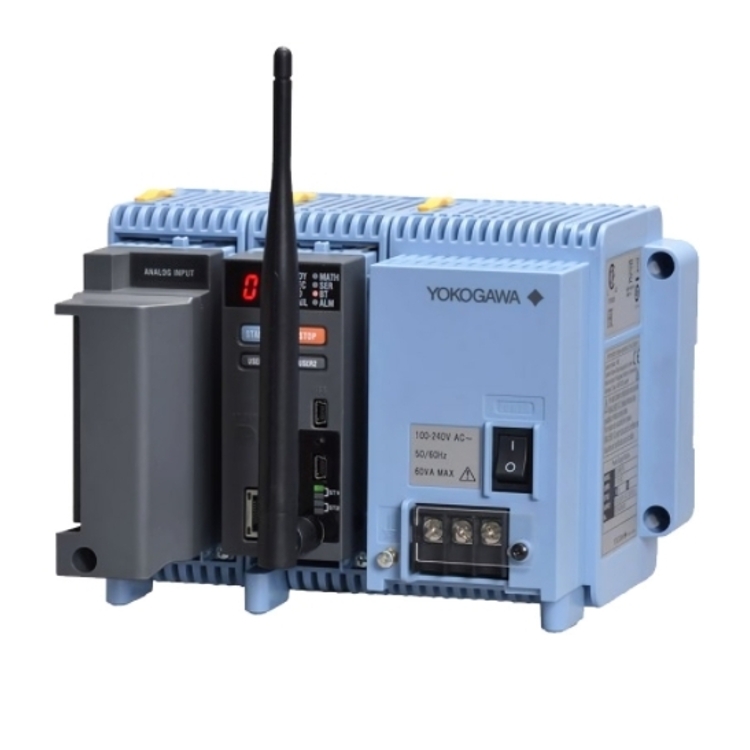

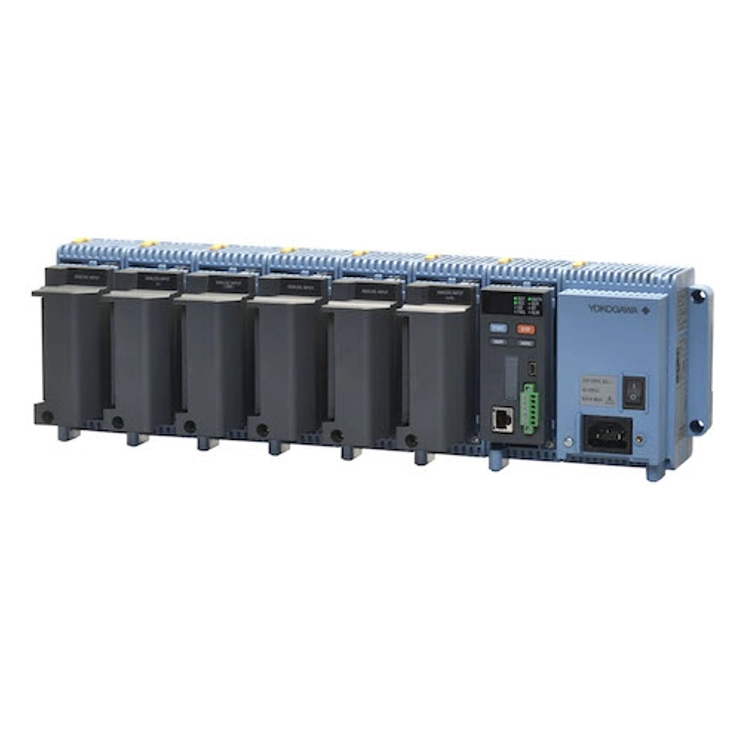

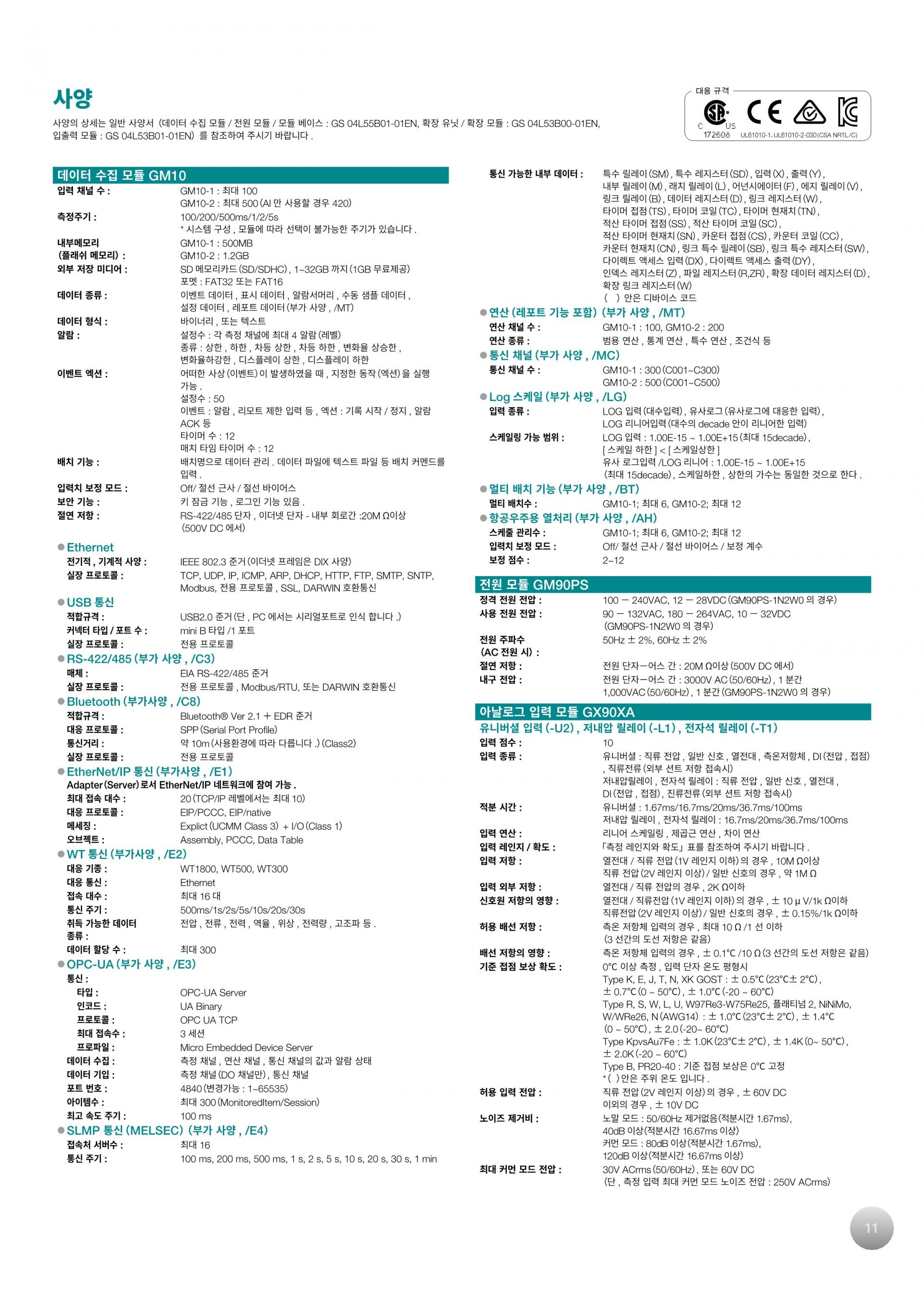

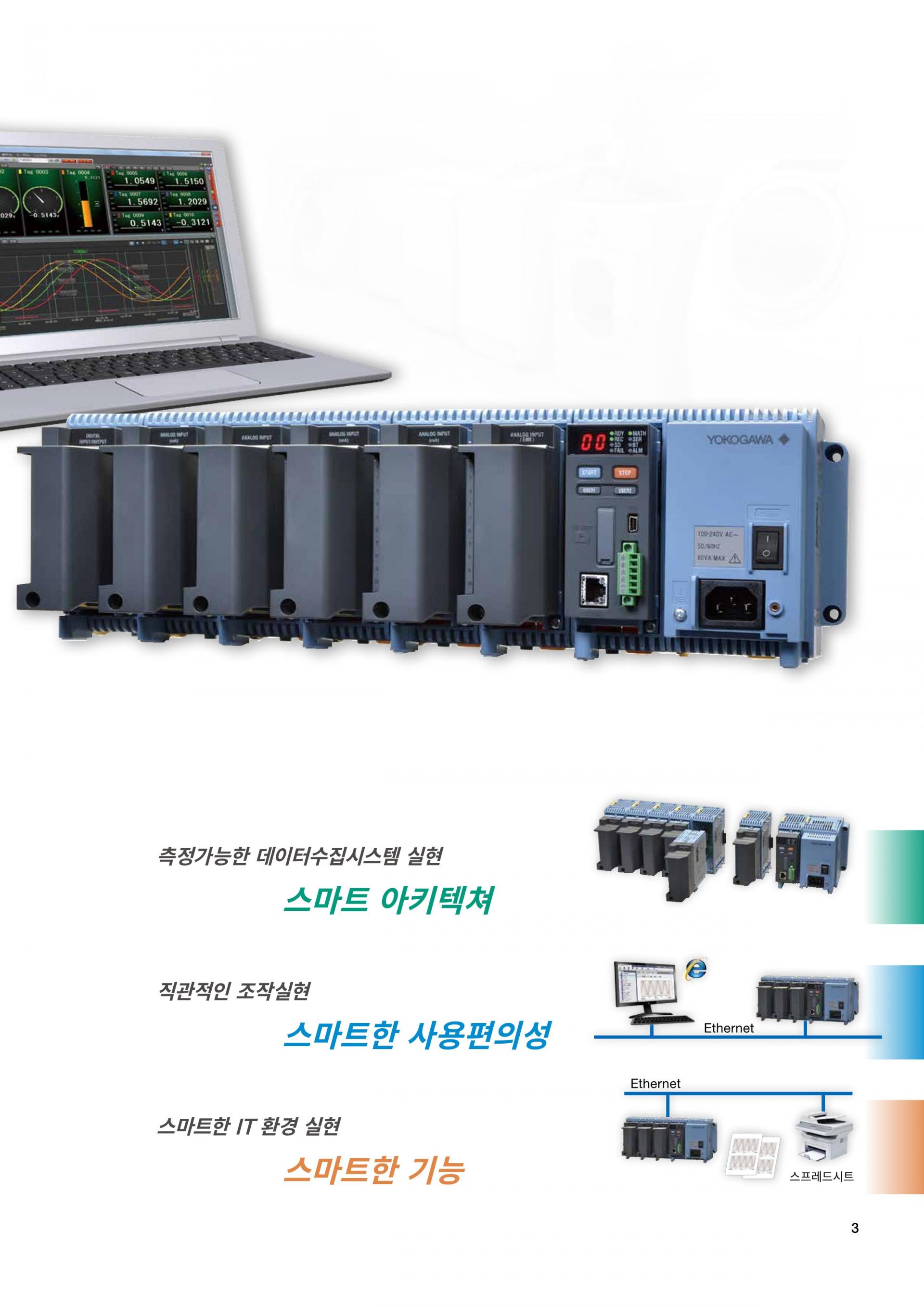

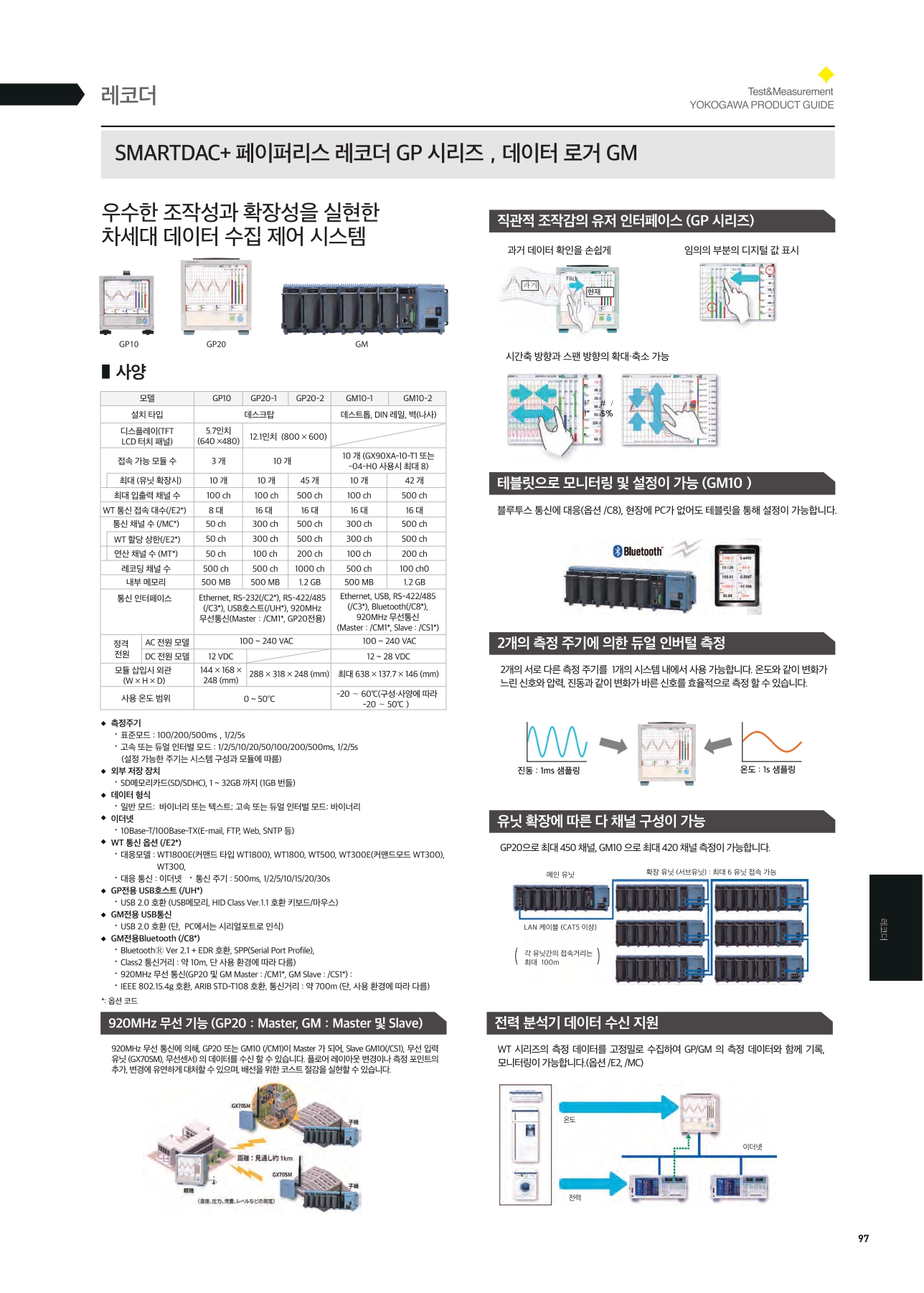

GM10은 확장성이 뛰어난 모듈식 블록 I/O 데이터 수집 시스템 및 데이터 로깅 플랫폼으로, 설치 및 유지보수가 용이하고 프로그래밍이 필요 없으며, 블루투스 연결을 통한 원격 웹 기반 또는 무선 구성 및 모니터링을 지원합니다.
장치는 DIN 레일에 장착하거나 나사에 거는 벽걸이타입, 독립형 데스크톱 어플리케이션으로 설치할 수 있습니다.
Yokogawa GM10은 업계 최고의 신뢰성과 측정 정확성을 제공합니다.
또한 광범위한 통신 프로토콜은 네트워크 아키텍처와의 호환성을 보장합니다.

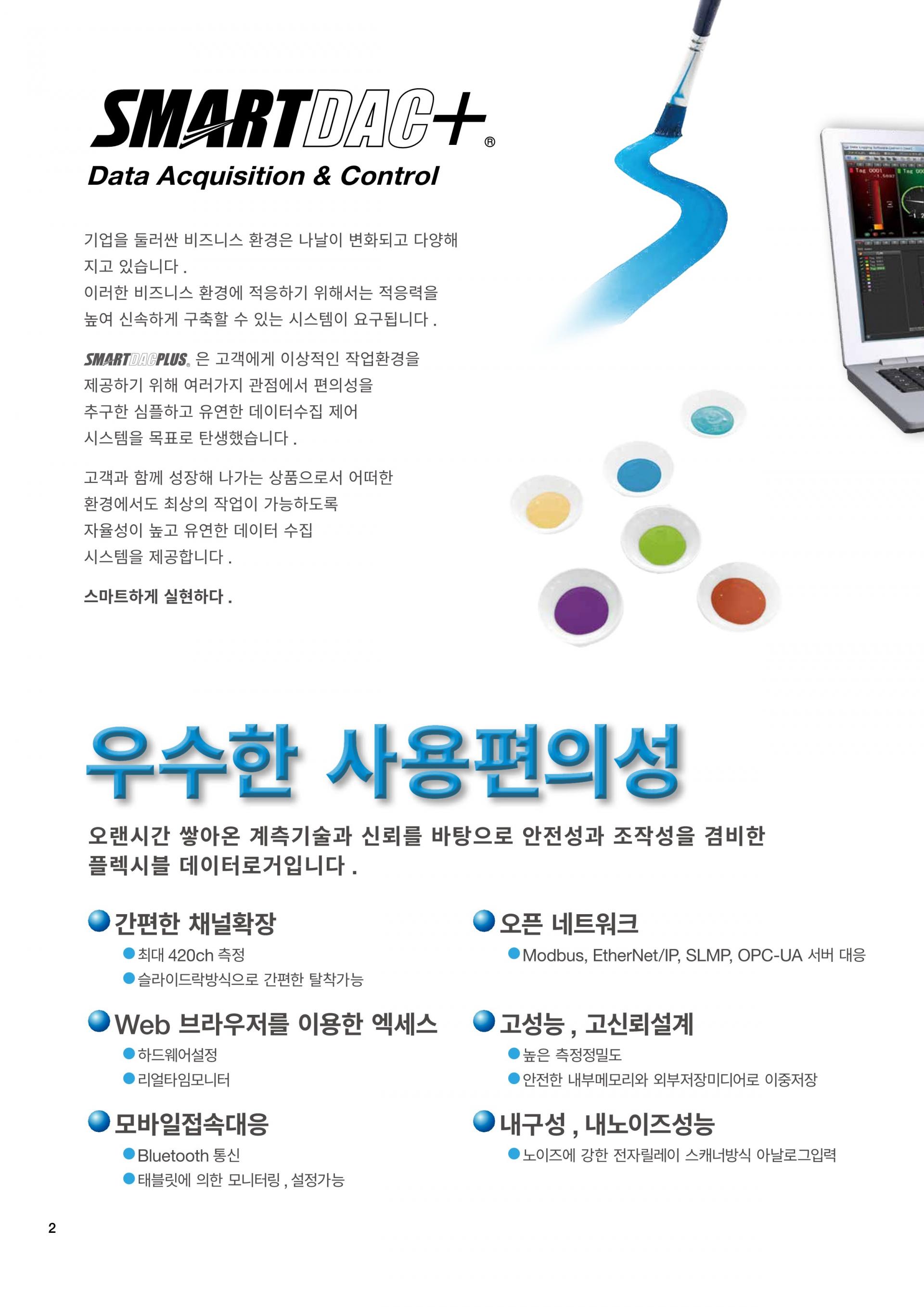

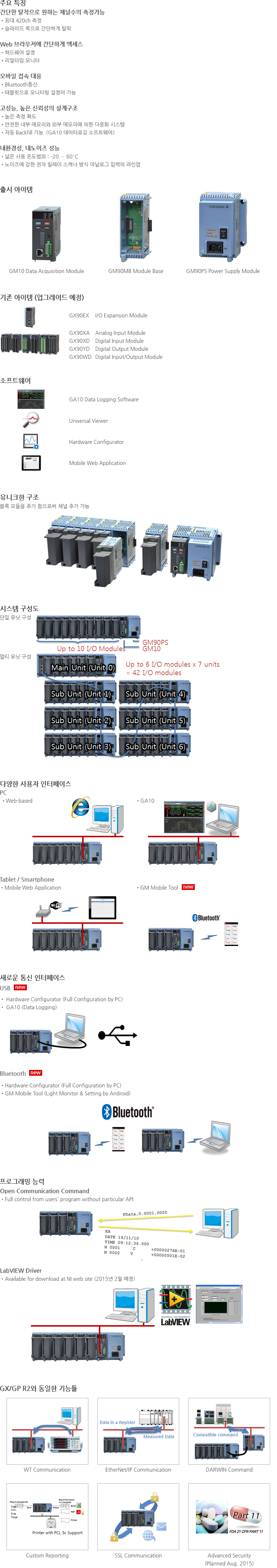

주요 기능
입력/출력의 폭넓은 레인지 사양
10 채널 범용 입력 모듈은 DC 전압, 열전대(TC), RTD, 접점 입력 신호를 측정 합니다. 16 채널 디지털 입력 모듈과 릴레이 출력 모듈도 장착이 가능합니다.
- GX90XA 아날로그 입력 모듈: DC 전압, DC 전류, 열전대(TC), RTD, 접접
- 신제품! GX90XA-10-V1: 고 내전압 AI 모듈: Max. 동상 모드 전압 600V
- GX90XA-04-H0 고속 AI 모듈: DC 전압, DC 전류, 열전대(TC), RTD, 접점
- GX90XA-06-R1 4-Wire RTD 모듈: 4-wire RTD, 4-wire 저항
- GX90YA 아날로그 출력 모듈: 전류 출력 (채널간 절연)
- GX90XD 디지털 입력 모듈: 원격 제어 입력 또는 오퍼레이션 레코딩
- GX90YD 디지털 출력 모듈: 알람 출력
- GX90WD 디지털 입력/출력 모듈: 원격 제어 입력 또는 오퍼레이션 레코딩/알람 출력
- GX90XP 펄스 입력 모듈: 펄스 신호 데이터 수집, 적산
- GX90UT PID 제어 모듈: PID 제어 (2 루프)
PID 제어
- PID 와 프로그램 제어가 가능합니다. (시스템 당 최대 20 루프)
- 인터넷 브라우저를 통해 원격 조작 및 모니터링 가능합니다.
- 셋 포인트 프로그램 제어 기능 (최대 99 패턴)
듀얼 인터벌 측정
- 단일 GM 시스템에 서로 다른 2개의 스캔 인터벌을 설정할 수 있습니다.

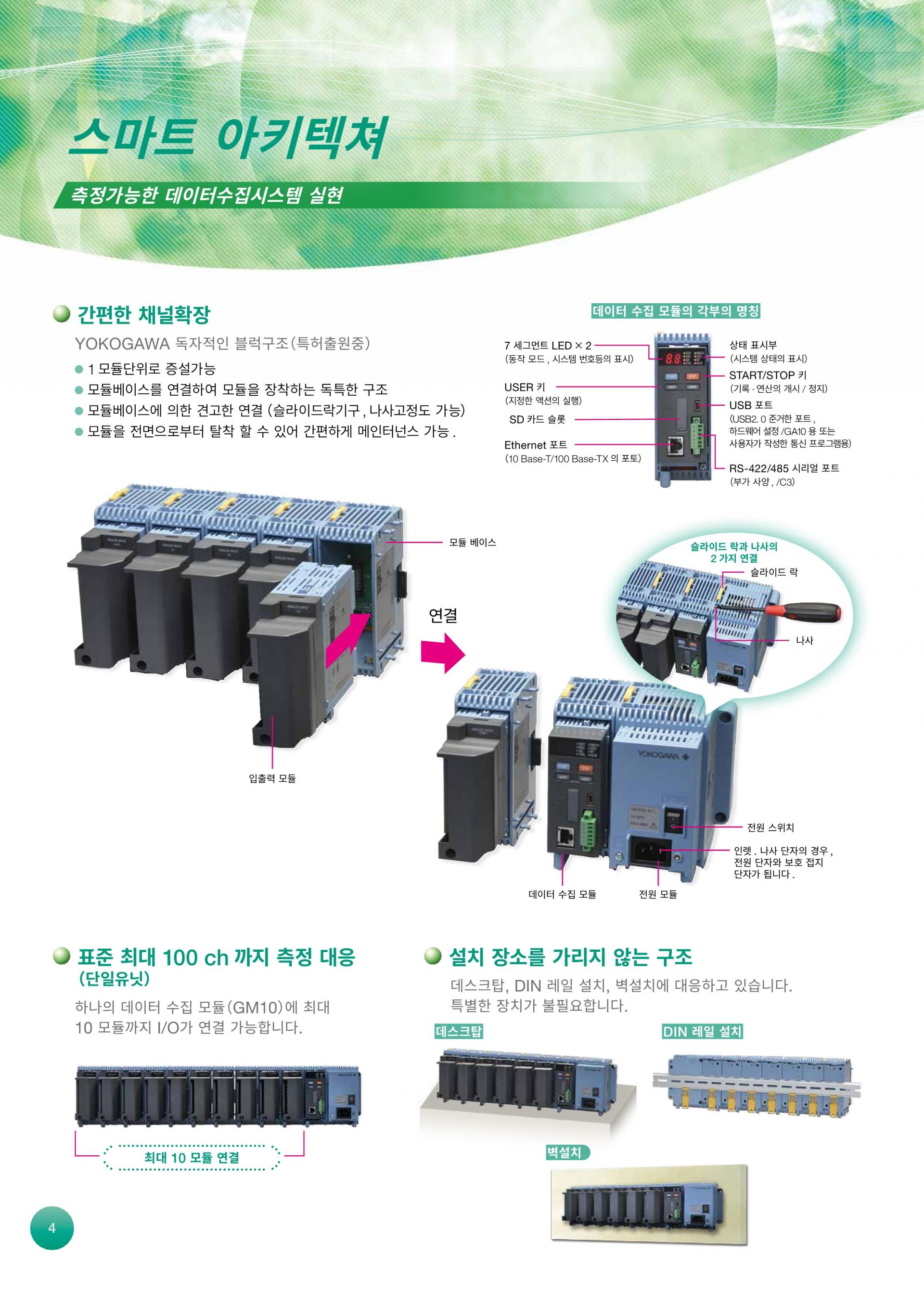

확장성
- 시스템 당 최대 420 ch
- Plug & lock 모듈

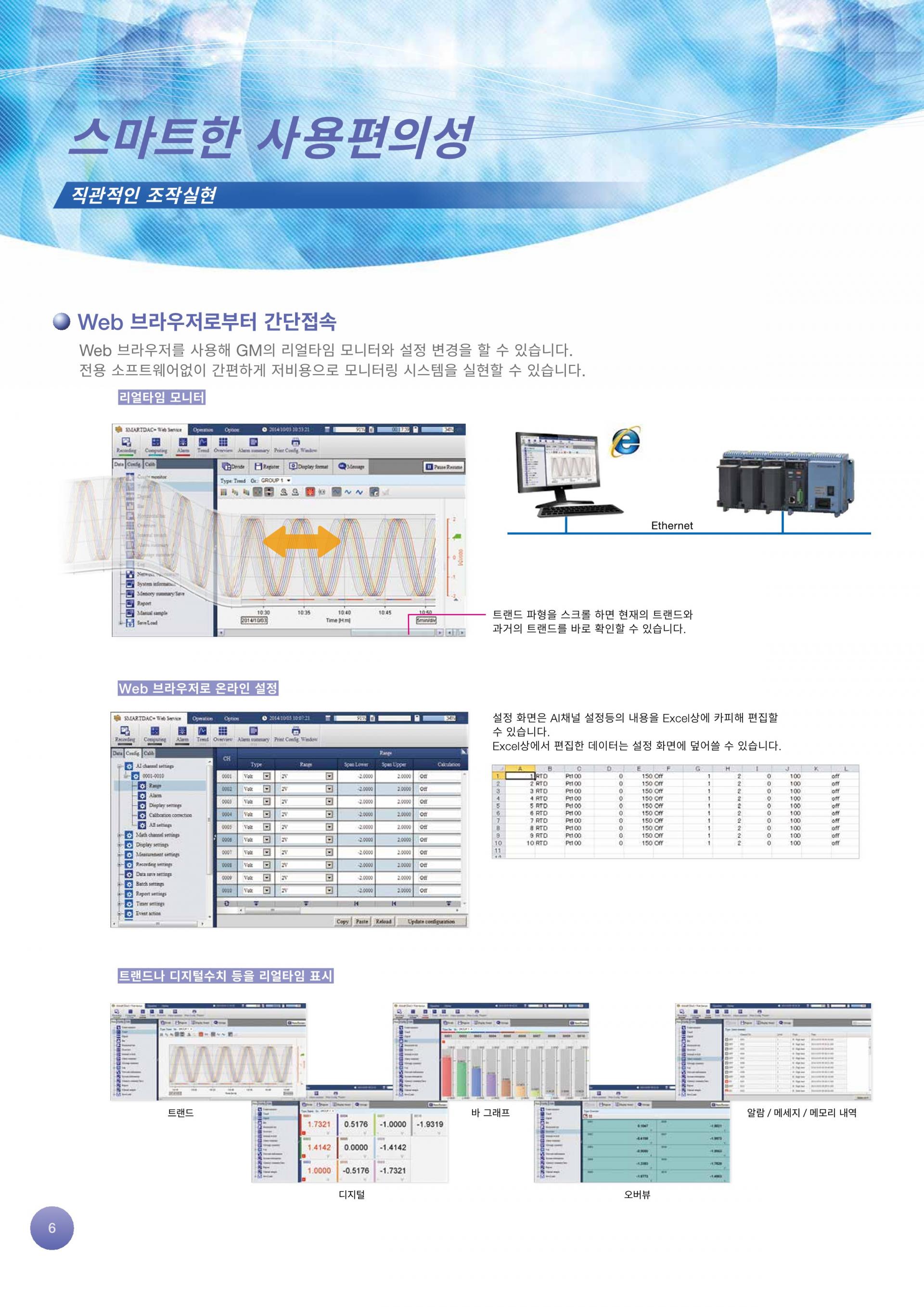

손쉬운 사용법 *
- 웹 기반의 설정
- 실시간 웹 기반 데이터 감시

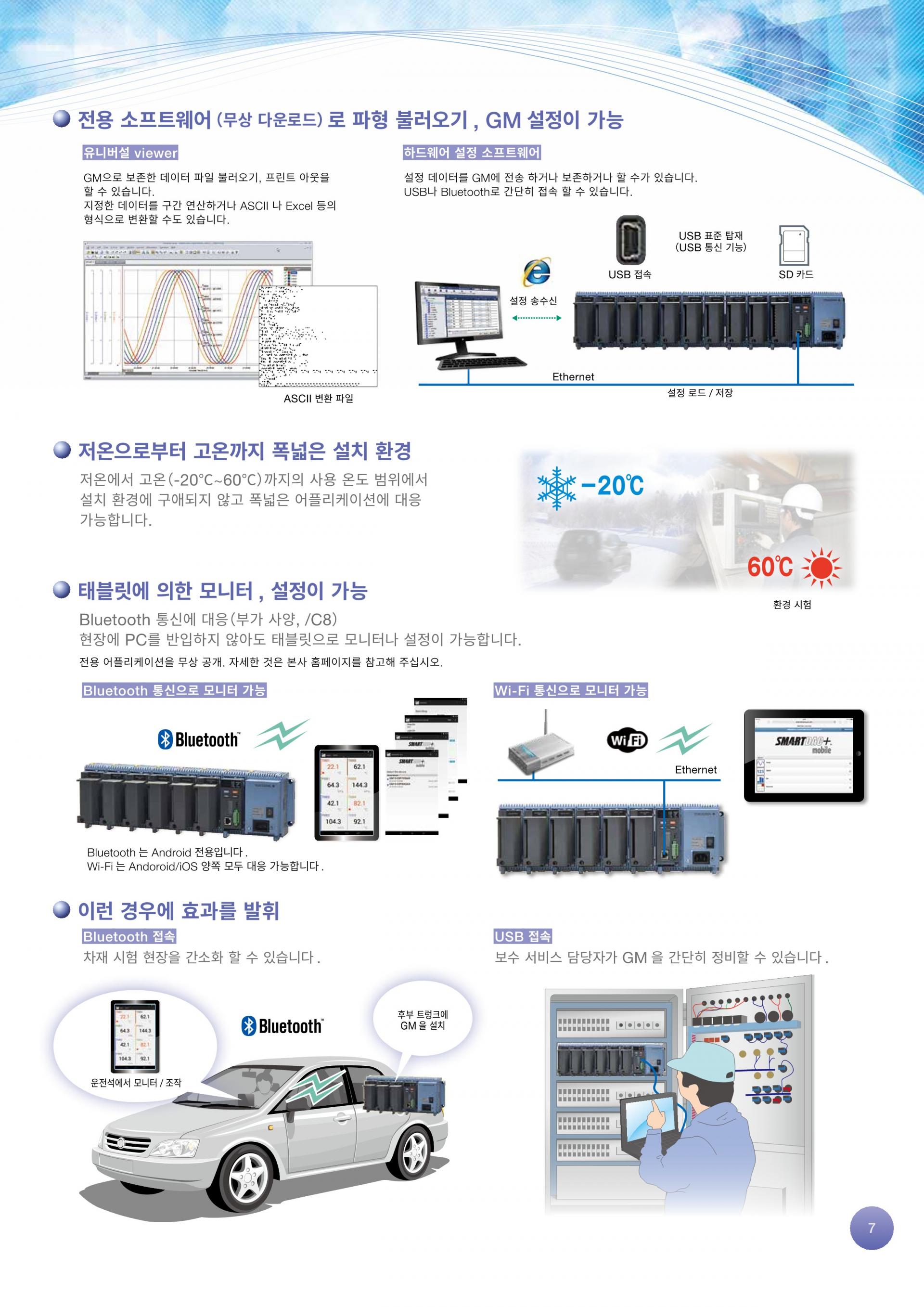

모바일 접근성
- 블루투스
- 모바일 어플리케이션

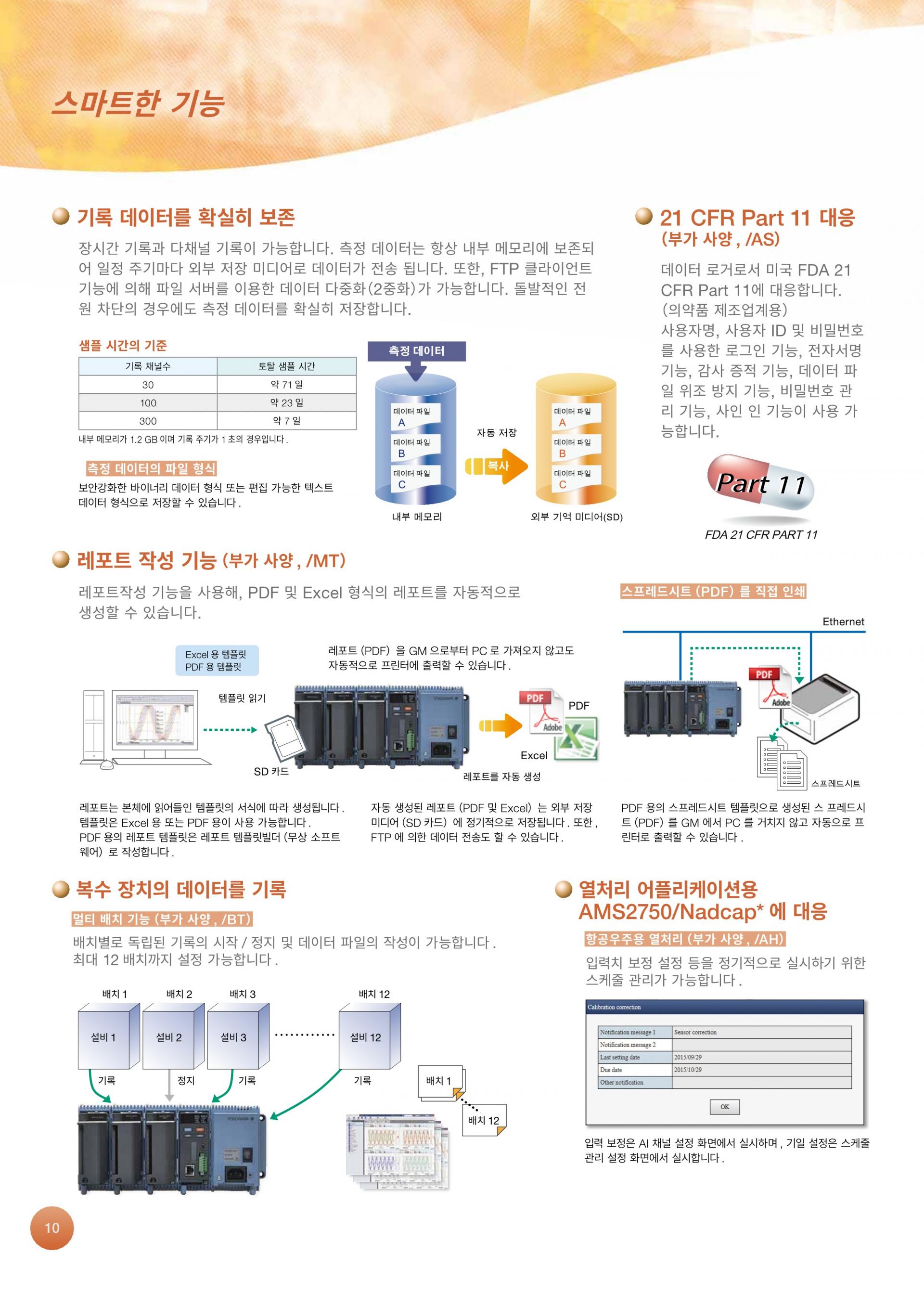

신뢰성
- 안전한 데이터 스토리지
- 고정밀 측정

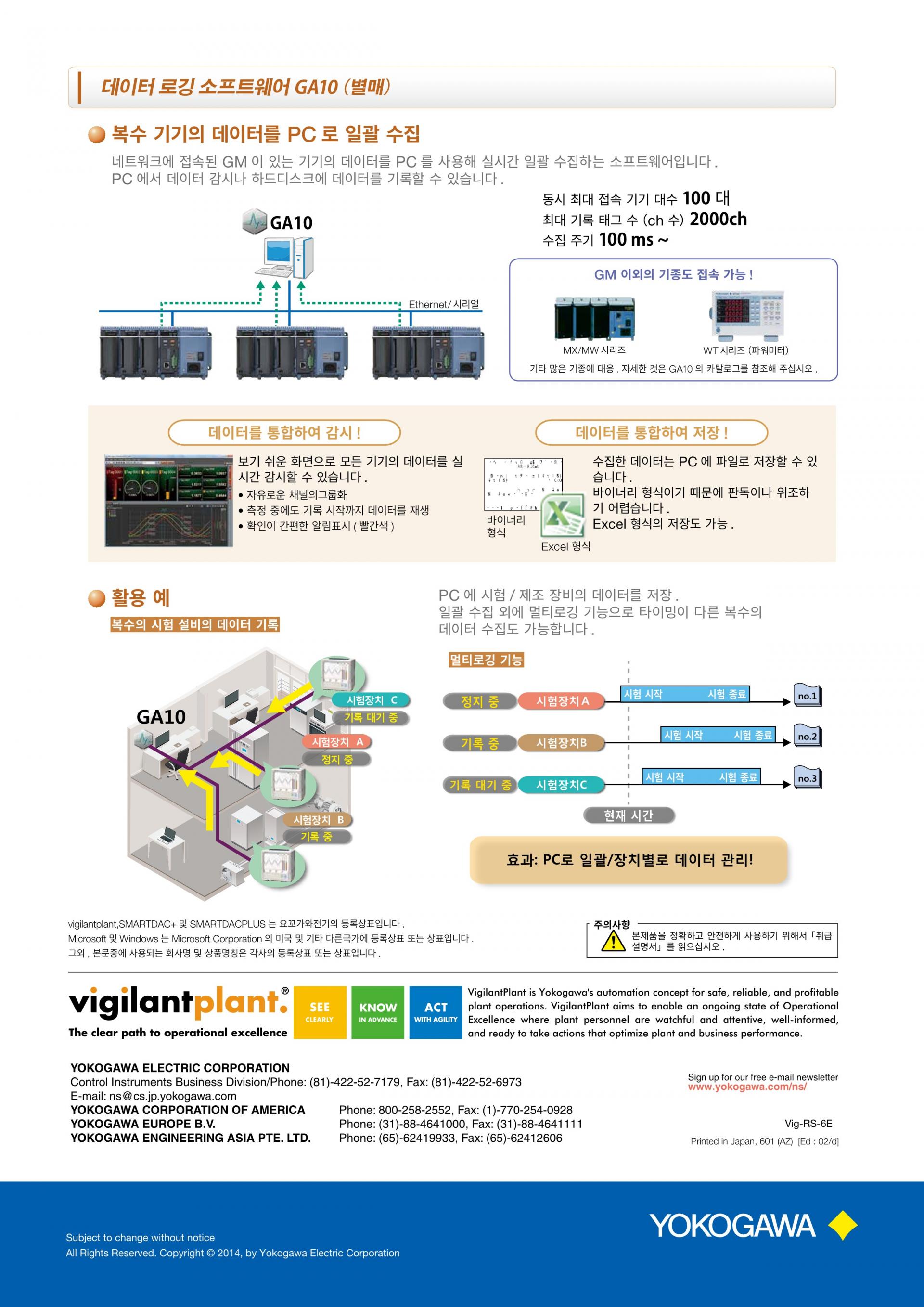

- 자동 backfill 기능 (GA10 데이터 로깅 소프트웨어)
노이즈 내구성
- Electromagnetic relay 모듈
21 CFR Part 11 지원 (옵션)
- U.S. FDA 21 CFR Part 11 (식품, 제약 제조) 지원.
12 ~ 28 VDC 전원 지원
- 차량용 실차 테스트를 위한 12 ~ 28 VDC 전원 지원
멀티 배치 기능 (옵션)
- 사전 정의된 채널 그룹으로 개별적으로 레코드를 시작/정지 제어하여 데이터 파일을 분리할 수 있습니다.

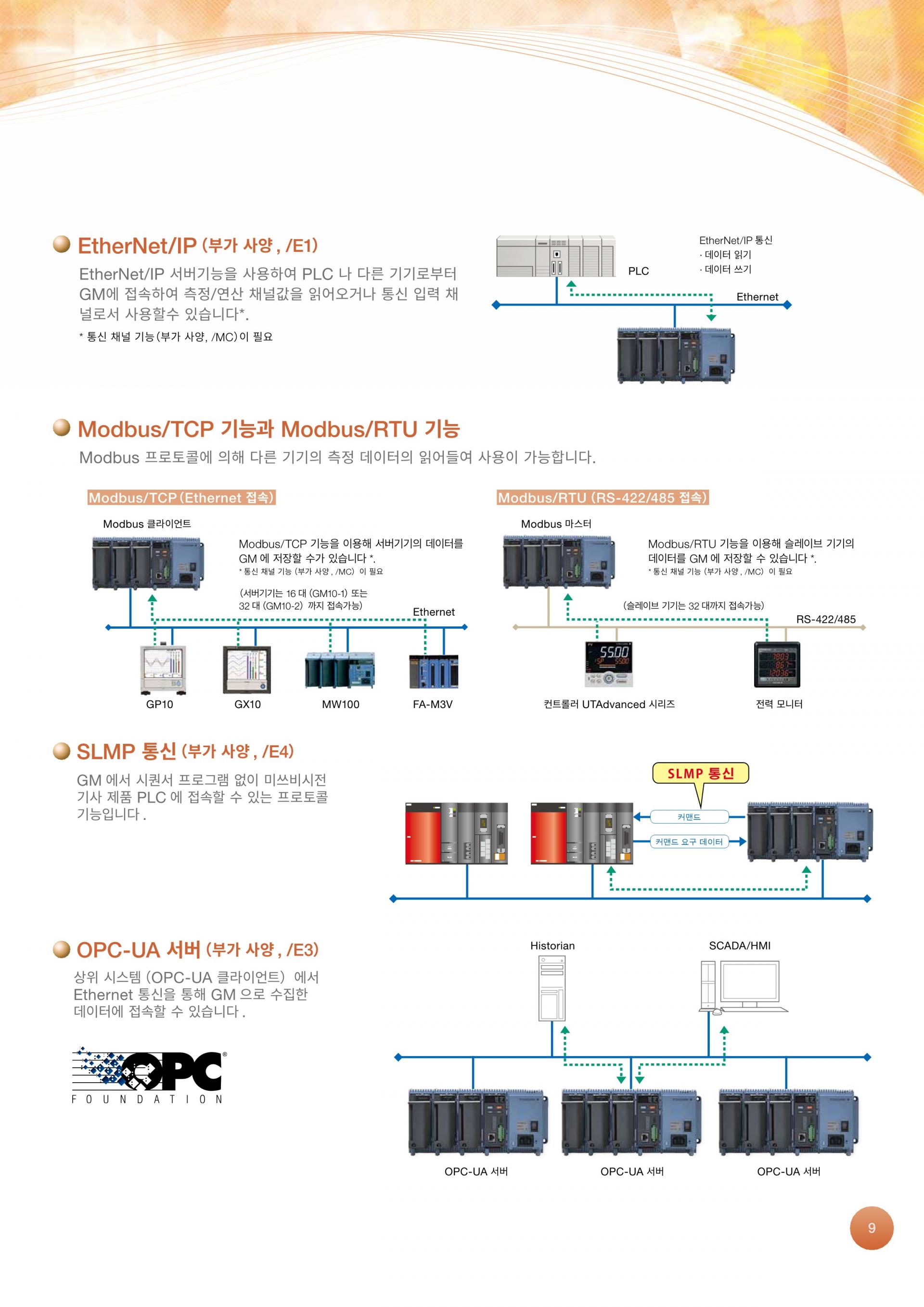

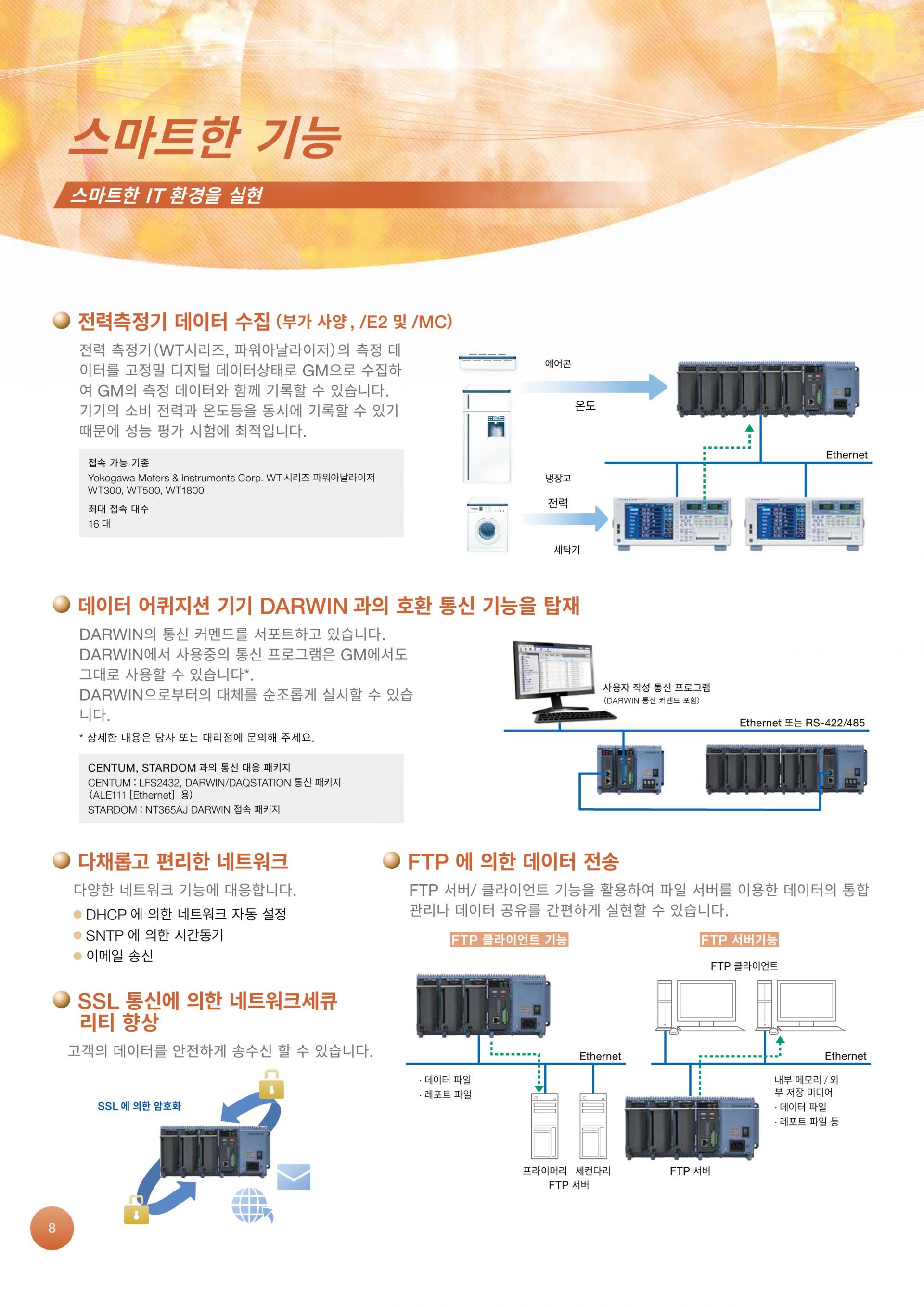

SLMP 통신 (미츠비시 PLC) (옵션)
- 별도의 시퀀스 프로그램 없이, GP와 미츠비시 PLC가 접속할 수 있도록 해주는 프로토콜 기능 입니다.
OPC-UA 서버 (옵션)
- GP에서 레코딩한 데이터는 호스트 시스템으로 부터 이더넷 통신을 통해 접속할 수 있습니다. (OPC-UA 클라이언트).
우주항공 열처리 지원 heat treatment application AMS2750/NADCAP
- 검교정 보정 스케줄 제어 기능(옵션) 주기적인 검교정 보정에 대한 스케줄 관리를 할 수 있습니다.

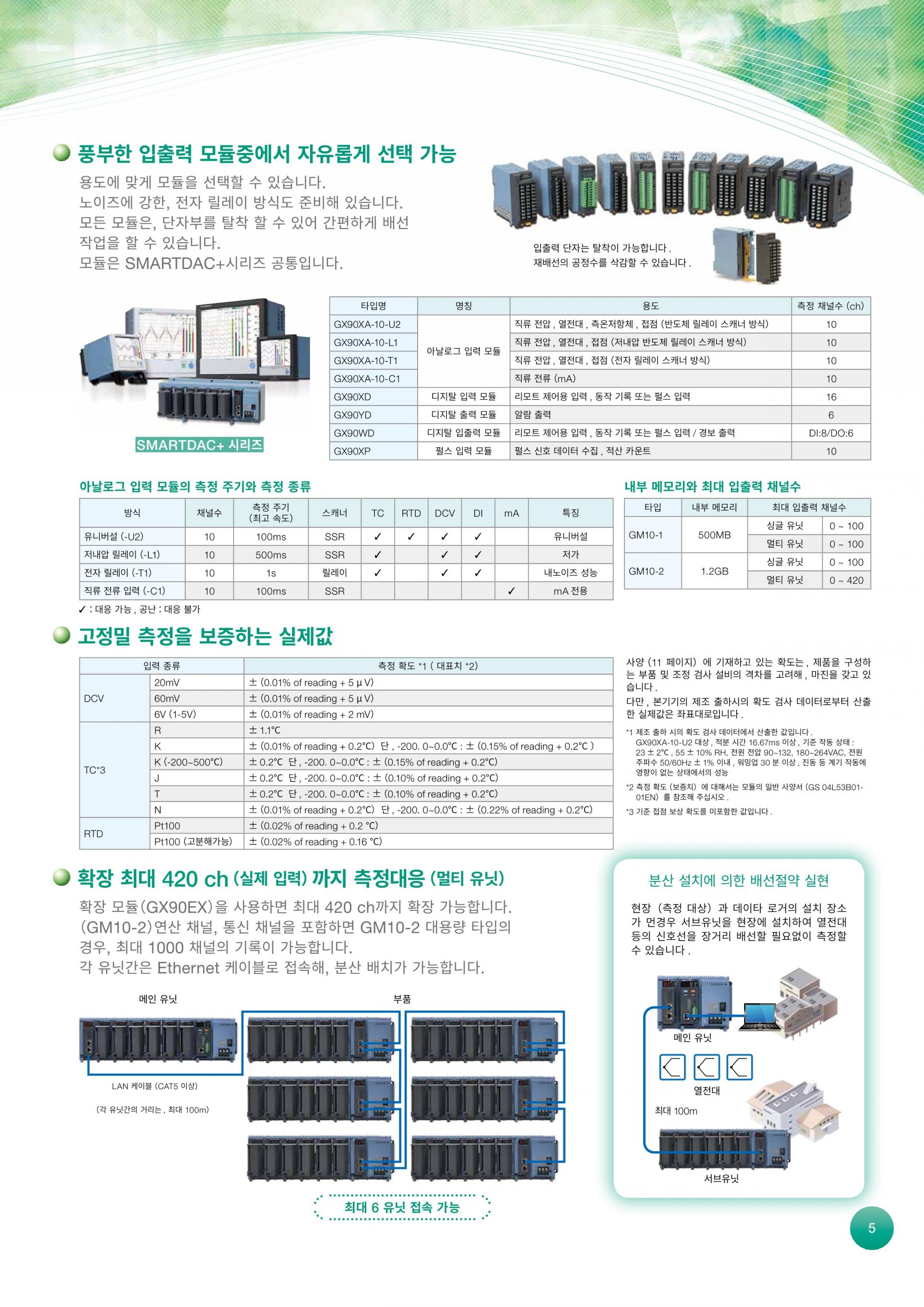

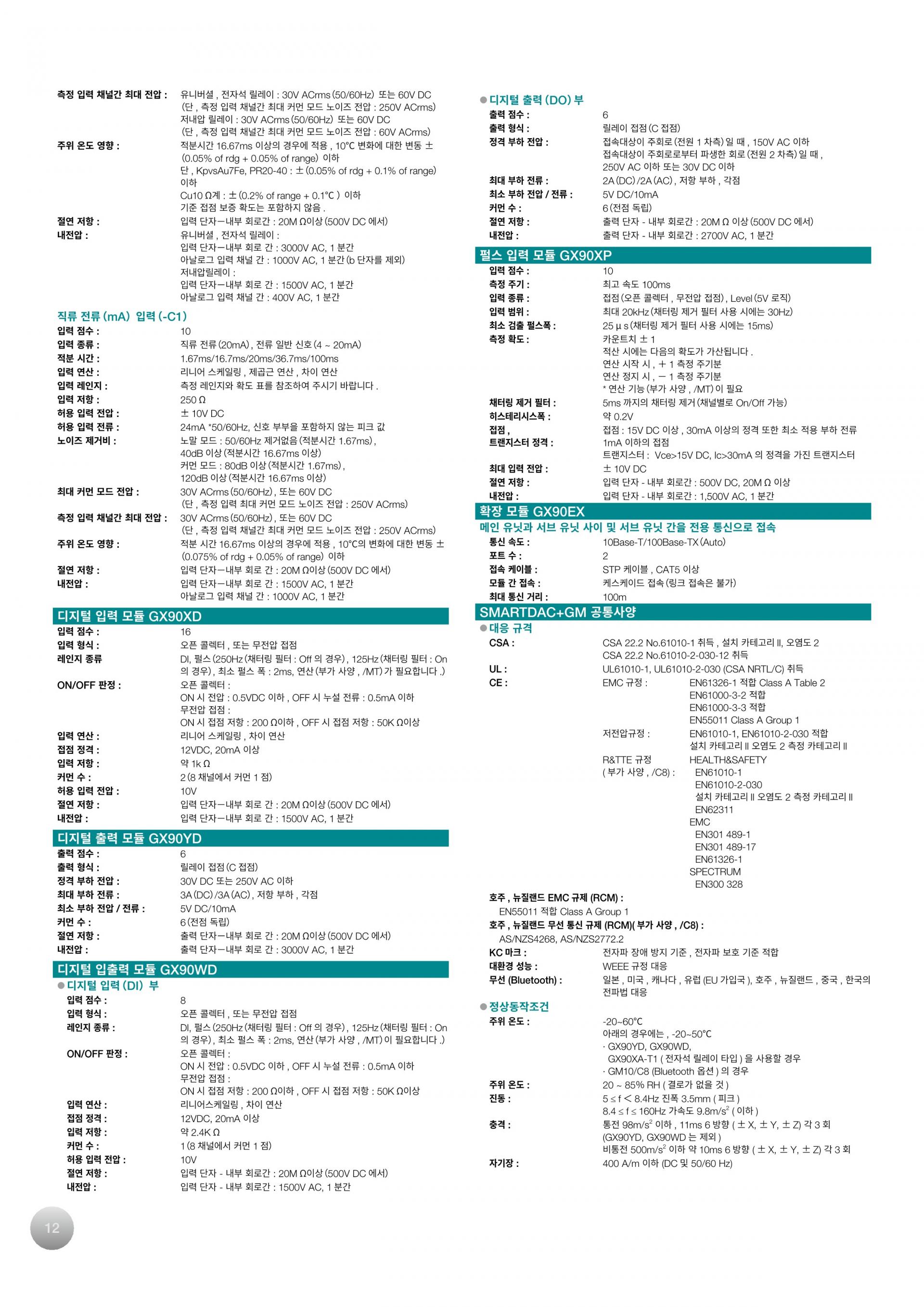

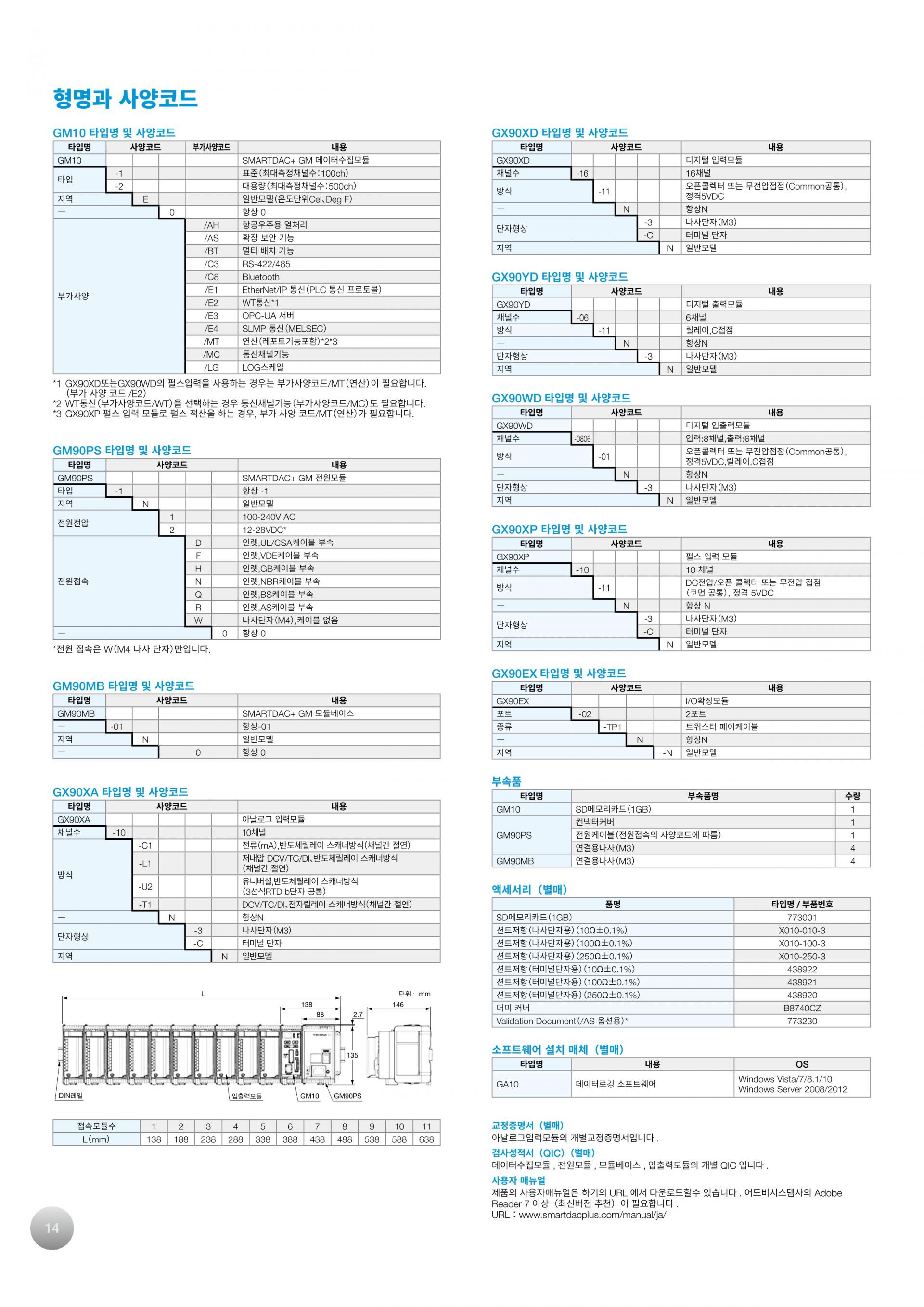

폭 넓은 입력/출력 모듈 라인업
| 모델 | 이름 | 측정/어플리케이션 | 채널 |
| GX90XA-10-U2 | 아날로그 입력 모듈 | DC 전압, DC 전류 (외장 션트 저항 사용시), 열전대 (TC), RTD, 접점 (solid state relay 스캐너 타입) | 10 |
| GX90XA-10-L1 | DC 전압, DC 전류 (외장 션트 저항 사용시), 열전대 (TC), 접점 (저 내전압 solid state relay 스캐너 타입) | 10 | |
| GX90XA-10-T1 | DC 전압, DC 전류 (외장 션트 저항 사용시), 열전대 (TC), 접점 (electromagnetic relay 스캐너 타입) | 10 | |
| GX90XA-10-C1 | DC 전류 (mA) (solid state relay 스캐너 타입) | 10 | |
| GX90XA-10-V1 | DC 전압, DC 전류 (외장 션트 저항 사용시), 열전대 (TC), 접점 (Solid state relay 스태너 타입) | 10 | |
| GX90XA-04-H0 | DC 전압, DC 전류 (외장 션트 저항 사용시), 열전대 (TC), RTD, 접점 (개별 A/D 타입) | 4 | |
| GX90XA-06-R1 | 4-wire RTD, 4-wire 저항 (solid state relay 스캐너 타입) | 6 | |
| GX90YA | 아날로그 출력 모듈 | 전류 출력 (채널간 절연) | 4 |
| GX90XD | 디지털 입력 모듈 | 원격 제어 입력 또는 동작 레코딩 | 16 |
| GX90YD | 디지털 출력 모듈 | 알람 출력 | 6 |
| GX90WD | 디지털 입력/출력 모듈 | 원격 제어 입력 또는 동작 레코딩/알람 출력 | DI:8/DO:6 |
| GX90XP | 펄스 입력 모듈 | 펄스 신호 데이터 수집, 적산 카운트 | 10 |
| GX90UT | PID 제어 모듈 | PID 제어 (2 루프) | AI:2/AO:2 |
| DI:8/DO:8 |
아날로그 입력 모듈 스캔 인터벌 과 측정 타입
타입 | 채널 | 스캔 인터벌 (최소) | 스캐너 | TC | RTD | DCV | DI | mA | 저항 | 기능 |
| 유니버셜 (-U2) | 10 | 100ms | SSR | √ | √ | √ | √ | 유니버셜 | ||
| 저 내전압 Relay (-L1) | 10 | 500ms | SSR | √ | √ | √ | 중저가 | |||
| Electromagnetic Relay (-T1) | 10 | 1s | Relay | √ | √ | √ | 노이즈 내구성 | |||
| DC 전류 입력 (-C1) | 10 | 100ms | SSR | √ | mA 전용 | |||||
| 고 내전압 (-V1) | 10 | 100ms | SSR | √ | √ | √ | 고 내전압 | |||
| 고속 유니버셜 (-H0) | 4 | 1ms | — | √ | √ | √ | √ | 고속 측정 | ||
| 4-wire RTD (-R1) | 6 | 100ms | SSR | √ | √ | 4-wireRTD |

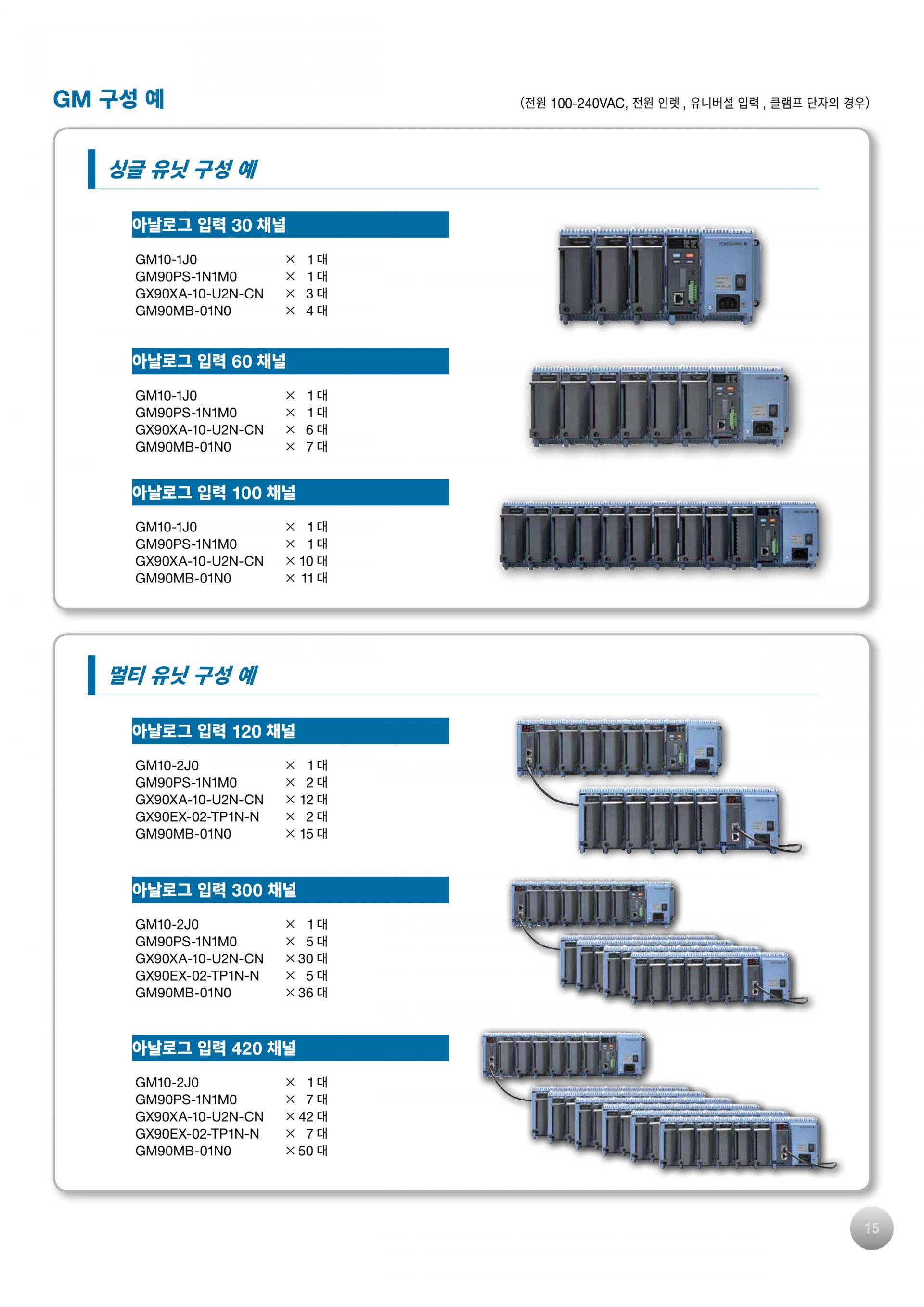

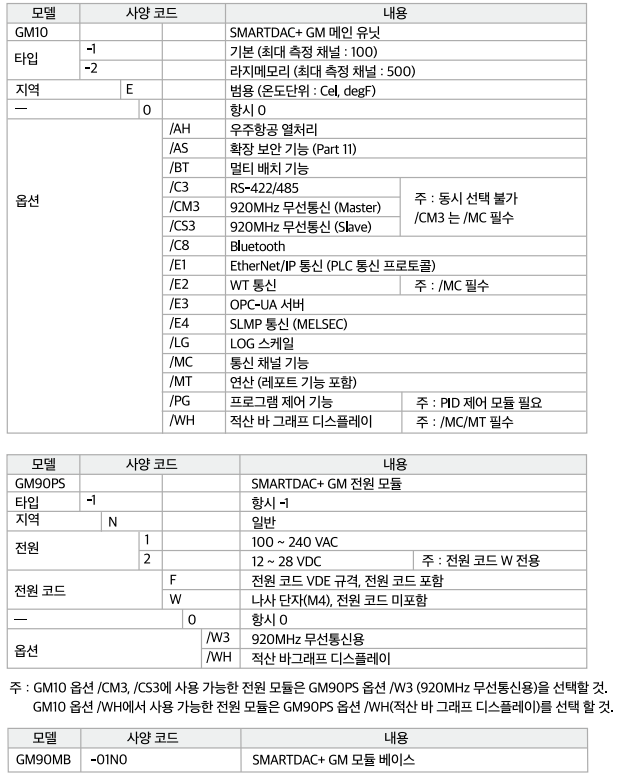

내부 메모리 와 최대 I/O 채널 수
타입 | 내부 메모리 | 최대 입력/출력 채널* | |
| GM10-1 | 500 MB | 단일 구성 | 0 to 100 |
| 멀티 유닛 구성 | 0 to 100 | ||
| GM10-2 | 1.2 GB | 단일 구성 | 0 to 100 |
| 멀티 유닛 구성 | 0 to 420 | ||

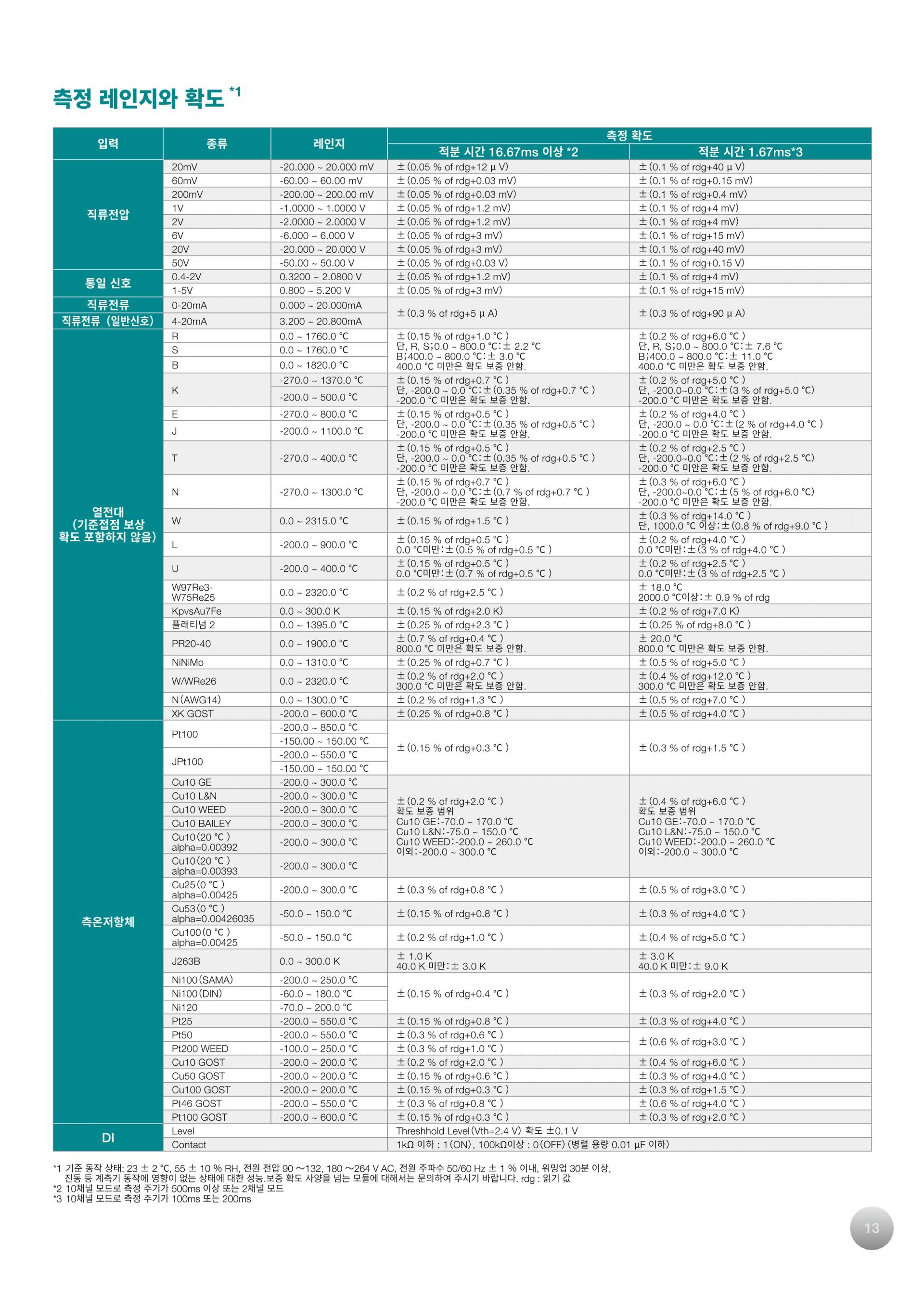

고정밀 측정을 지원하는 실제 값
입력 타입 | 측정 정확도*1 (typical value*2) | |
| DCV | 20 mV | ±(0.01% of reading + 5 μV) |
| 60 mV | ±(0.01 % of reading +5 μV) | |
| 6 V (1-5V) | ±(0.01% of reading + 2 mV) | |
| TC*3 | R, S | ±1.1 °C |
| B | ±1.5 °C | |
| K (-200.0 to 1370.0°C) | ± (0.01% of rdg +0.2°C for 0.0 to 1370.0°C; ± (0.15% of rdg +0.2°C) for -200.0 to 0.0°C | |
| K (-200.0 to 500.0°C) | ± 0.2°C for 0.0 to 500.0°C; ± (0.15% of rdg +0.2°C) for -200.0 to 0.0°C | |
| J | ± 0.2°C for 0.0 to 1100.0°C; ± (0.10% of rdg + 0.2°C) for -200.0 to 0.0°C | |
| T | ± 0.2°C for 0.0 to 400.0°C; ± (0.10% of rdg + 0.2°C) for -200.0 to 0.0°C | |
| N | ± (0.01% of rdg + 0.2°C) for 0.0 to 1300.0°C; ± (0.22% of rdg + 0.2°C) for -200.0 to 0.0°C | |
| RTD | Pt100 (-200.0 to 850.0°C) | ±(0.02% of rdg + 0.2°C ) |
| Pt100 (-150.00 to 150.00°C) | ±(0.02% of rdg + 0.16°C ) | |
