GL980 선택 가이드
빠르게 변하는 전압 파형과 여러 지점의 신호를 함께 기록하는 절연 8채널 데이터로거입니다. 최대 샘플링 속도와 장시간 저장 속도는 기록 매체와 파일 형식에 따라 구분해야 합니다.
핵심 측정·기록 조건
| 아날로그 입력 | 8채널 / 채널 간 절연·동시 샘플링 |
|---|---|
| 고속 RAM 기록 | 최대 1 MS/s / 1 µs 간격 |
| GBD 장시간 기록 | 내장 플래시·USB·SD에서 최단 1 ms |
| CSV 장시간 기록 | 내장 플래시·USB·SD에서 최단 10 ms |
| 내장 메모리 | RAM 400만 샘플/채널 · 플래시 8 GB |
| PC 연결 | Ethernet LAN·USB |
고속 파형과 장시간 추세 기록
순간 변화 포착은 RAM 기록으로, 장시간 추세 기록은 플래시·USB·SD 기록으로 구성하세요. 전압·열전대 온도·습도 등 입력에 맞는 설정과 센서를 선택하며, 습도 측정에는 B-530 옵션이 필요합니다. 입력 전압 범위·입력 단자 간 전압·대지간 전압 조건도 함께 확인하세요.
그라프텍 ・ GRAPHTEC

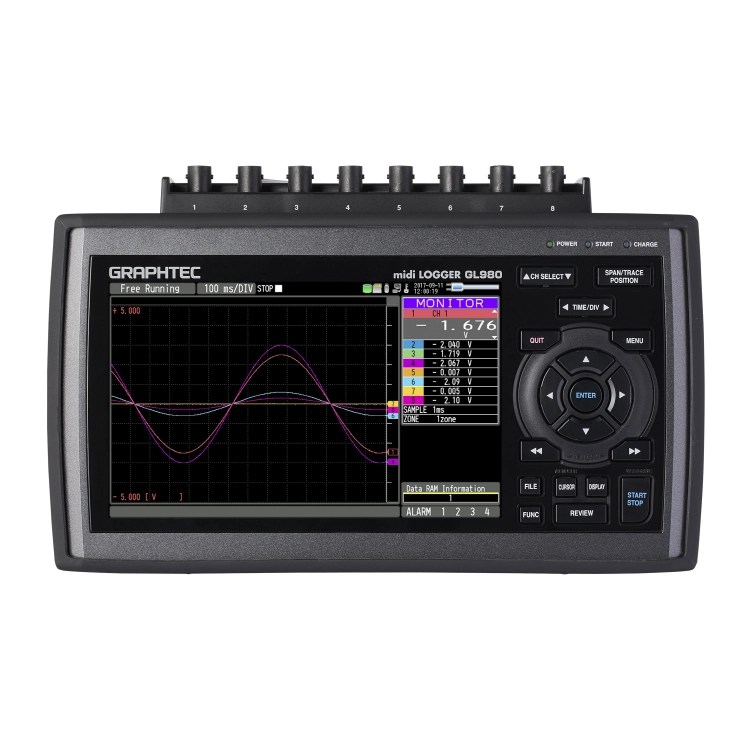

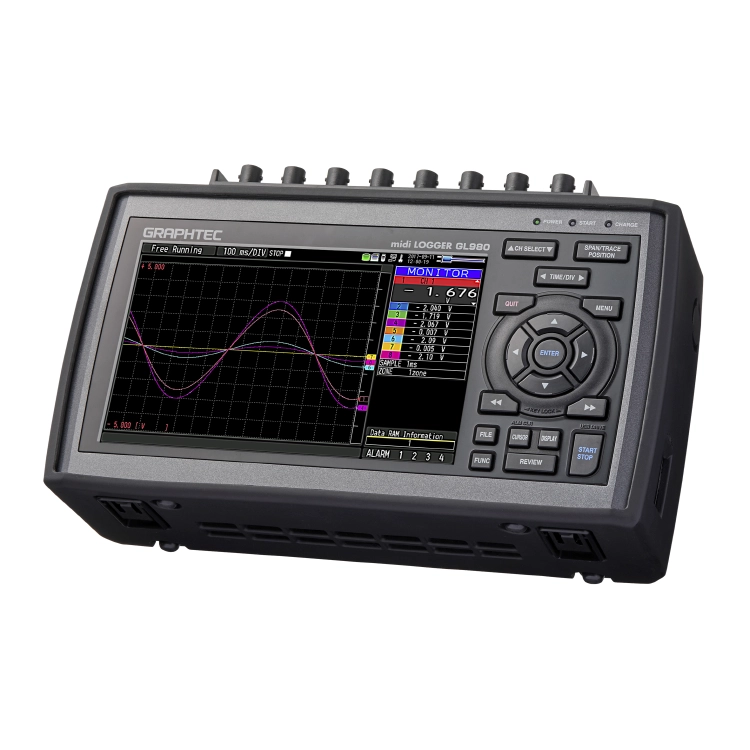

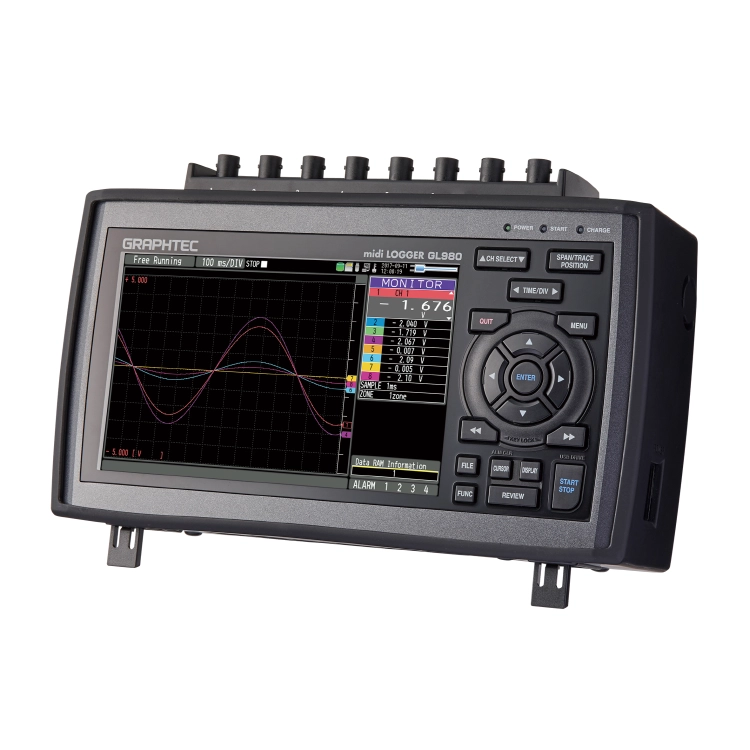

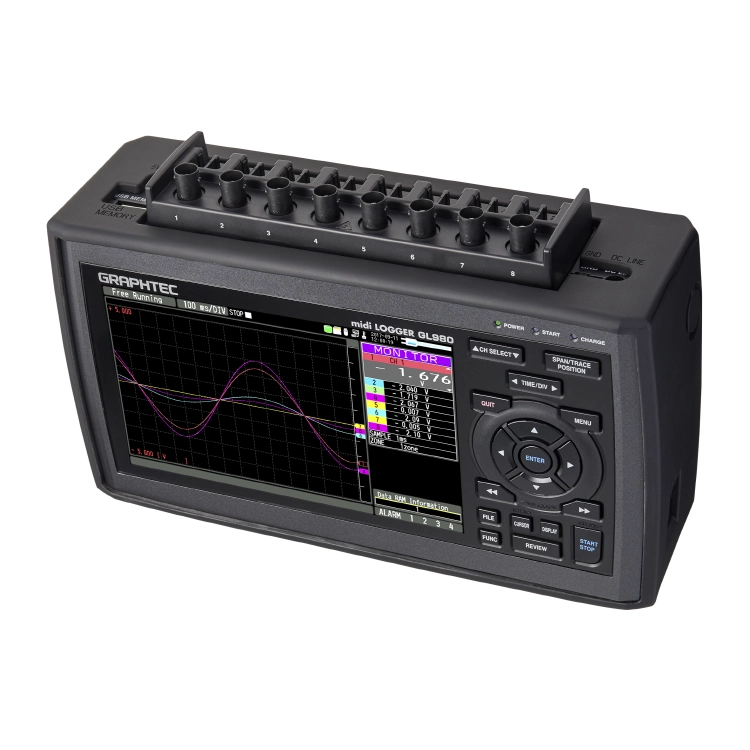

GL980
8채널 고속 데이터로거
GL980 midi LOGGER, High-speed isolated 8-ch multifunction
전압 및 온도 측정이 가능한 고속 1MS/s 데이터로거
GL980은 고전압 절연 8채널 데이터로거로, 500V 범위, RMS 측정 기능, 모든 채널이 동시에 1MS/s로 절연되고 고속 샘플링을 지원합니다. 기계 성능 및 내구성 테스트에 사용할 수 있습니다.
내부에는 4MW/ch 내부 RAM과 8GB 내부 플래시 메모리가 있습니다. 외부, SD 메모리 카드 및 USB 메모리 저장 매체. 고속 및 장시간 기록이 가능합니다.
DP-581H 감열식 프린터를 연결하여 그 자리에서 데이터를 넘겨받을 수 있습니다. 이는 데이터 위변조를 방지합니다.

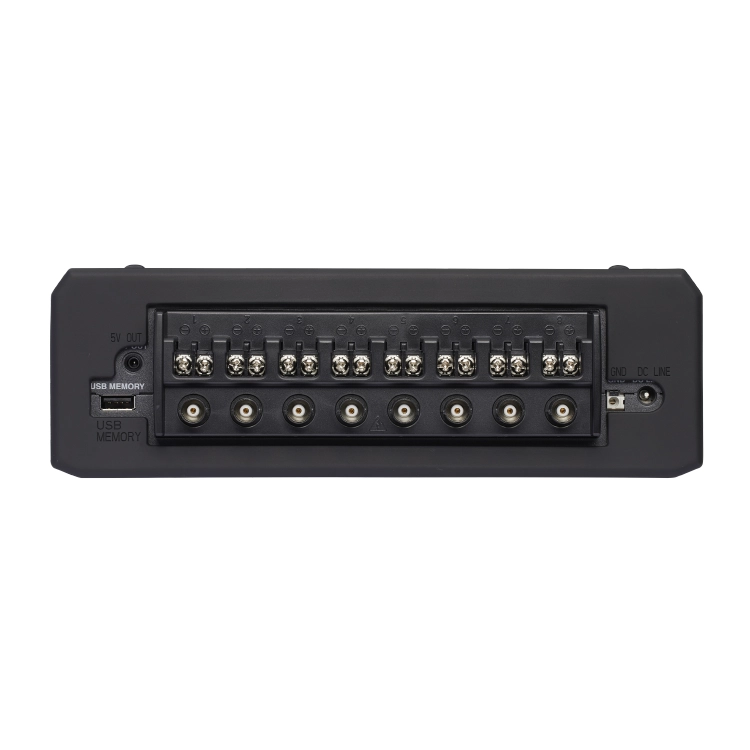

분리형 입력을 통한 동시 샘플링
GL980에는 다른 채널의 노이즈로 인한 간섭으로부터 신호를 보호하기 위해 절연 입력 메커니즘이 장착되어 있습니다. 고속 및 고해상도 측정을 위해 16비트 A/D 컨버터를 사용했습니다.
- 동시 샘플링
GL980은 동시 샘플링 방식으로 여러 개의 A/D 컨버터를 사용하여 샘플링 속도 저하를 없애는 동시 샘플링을 활용합니다.
- 외부 샘플링
로거의 샘플링은 외부 신호 입력을 사용하여 외부 장치와 동기화하여 수행됩니다.
- 다기능 입력
전압, 온도, 습도, 로직 및 펄스 측정을 모두 고속으로 동시에 수행할 수 있습니다.
읽기 쉬운 대형 7인치 LCD
디지털 값 표시 및 전체 파형 표시 화면 외에도 다양한 방법으로 데이터를 모니터링할 수 있습니다.
- Y-T 파형 모니터 화면
- 디지털 모니터 화면
- 과거 파형 모니터 화면
- XY 그래프 모니터 화면
빠르고 쉬운 설정 프로세스
커서 및 엔터 키를 사용한 간단한 조작과 사전 설정된 6개의 메뉴 화면으로 메뉴 중심 조작이 가능합니다: AMP, DATA, DISP, TRIG, I/F(인터페이스) 및 기타.

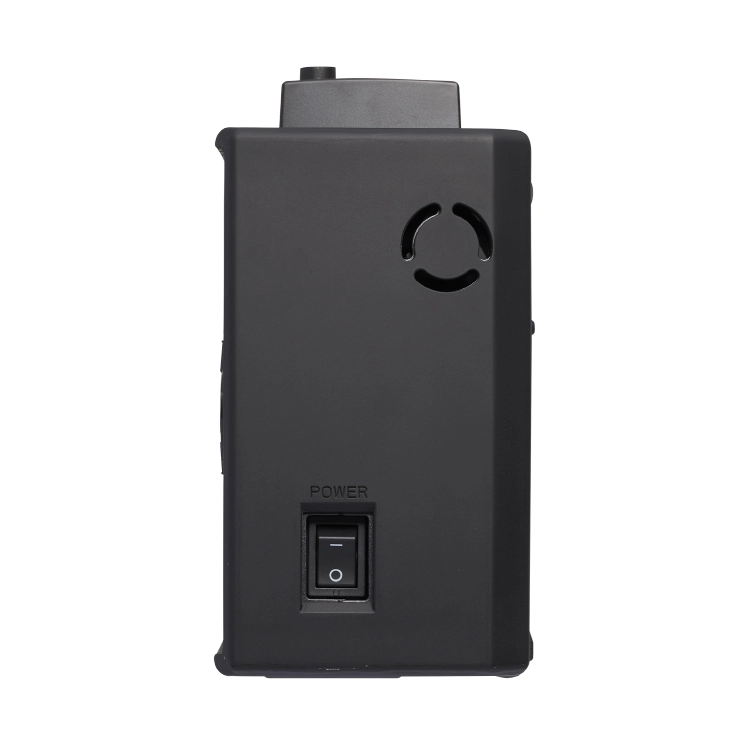

세 가지 유형의 전원 옵션을 갖추고 있습니다.
- AC 어댑터
- DC 입력
- 배터리 팩
옵션
- 운반 케이스 (B-581)
대용량 내장 RAM(4MS/ch) 및 내장 플래시(8GB) 지원
내장 플래시 메모리
- 400만 샘플/채널 내장 RAM
- 8GB 내장 플래시 메모리
외부 스토리지
- SD 카드 메모리
- USB 플래시 메모리
편리한 데이터 기록 기능
- 메모리 분할 기능
- 링/릴레이 모드
- CSV 형식으로 데이터 저장 및 재생
- 데이터 백업 및 핫스왑
- 자동 저장 기능
- 검색 기능

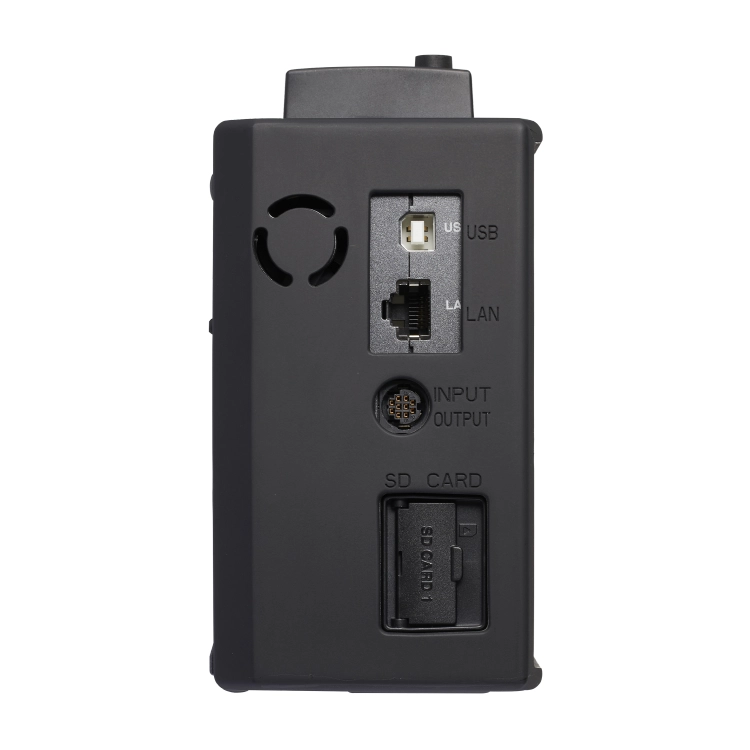

PC와 통신할 수 있는 이더넷(LAN) 및 USB 인터페이스 탑재
LAN(이더넷 인터페이스) 기능을 갖춘 편리한 기능
- 웹 서버 기능
- FTP 서버 기능
- NTP 클라이언트 기능
- 이메일 전송 기능
파일을 PC로 쉽게 전송하는 USB 드라이브 모드
- USB 드라이브 모드
두 가지 유형의 표준 소프트웨어
PC 소프트웨어 “GL980_2000-APS”
- Y-T 파형, XY 차트를 포함한 다양한 측정 화면
- 빠른 설정 조건으로 GL2000/GL980에 쉽게 연결 가능
- GL980_2000-APS 소프트웨어의 편리한 기능
고성능 소프트웨어 “GL-Connection”
- GL7000 Plus / GL2000 / GL980 / GLT400용 표준 액세서리 소프트웨어
- GL 시리즈와 PC 간의 LAN/USB 연결을 통해 기록된 데이터를 관리할 수 있습니다.
메인 유닛 사양
아날로그 입력 사양
외부 입출력 신호 사양
소프트웨어 사양
GL980 with 고무 커버 외부 치수 (mm, 오차 범위 +/- 5 mm)
GL980 외부 치수 (mm, 오차 범위 +/- 3 mm)
