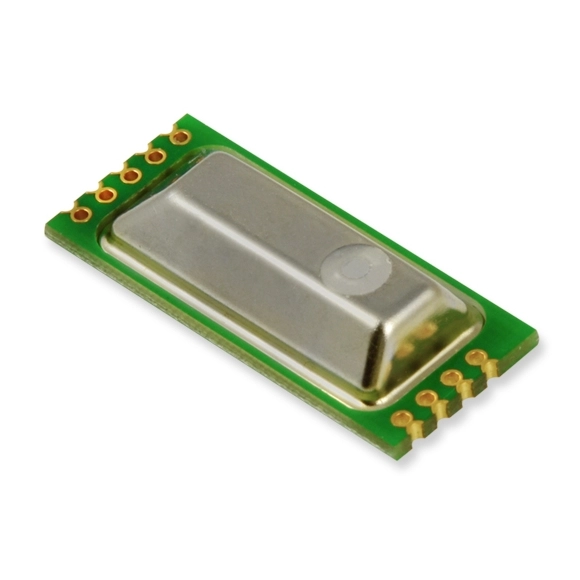

CO2, 온도, 기압용 초소형 센서모듈
EE895 3-in-1 센서모듈은 환기제어, 빌딩자동화, 공정제어용 측정 장치에 적용이 이상적입니다. 소비전력이 낮아 배터리로 작동하는 휴대용 측정기, 데이터 로거 또는 무선 트랜스미터와 같은 장치에도 적합합니다.
하나의 모듈로 세 가지 값 측정
EE895 모듈은 10,000ppm(1% CO2)까지의 CO2 농도를 측정할 뿐만 아니라 온도(T)와 대기압(p)도 측정합니다. 온보드 센서로 압력 및 온도 보정을 하여 CO2 측정에 환경이 미치는 영향을 최소화합니다. 즉 고도 및 대기 조건 변화와 상관없이 매우 높은 정확도를 제공합니다.
장기간 안정적인 CO2 측정 원리
자동 교정기능이 있는 듀얼 파장 NDIR CO2 측정원리로 노후화 효과를 자동 보상하고, 특히 오염에 강하여 탁월한 장기 안정성을 보장합니다. 제조과정에서 다점 CO2 및 온도 보정 공정으로 -40...60 °C (-40...140 °F)의 전체 온도 측정 범위 내에서 탁월한 CO2 측정 정확도를 제공합니다.
간편한 설계
I2C와 UART 인터페이스, 35 mm x 15 mm x 7 mm (1.38" x 0.6" x 0.27")의 작은 사이즈 그리고 다양한 장착 옵션으로 센서 모듈의 설계가 용이합니다.
설정변경 편의성
EE895 모듈은 디지털 인터페이스를 통해 설정변경이 가능합니다. CO2 측정 인터벌은 해당 환경 및 전력 요구사항에 따라 설정할 수 있습니다.
테스트 용 EE895 Evaluation Board
액세서리로 제공되는 Evaluation Board를 USB케이블로 PC에 연결해서 EE895를 간편하게 테스트 할 수 있습니다. 무료로 제공되는 소프트웨어를 통해 측정된 데이터를 시각화하고 기록 할 수 있습니다. 사용자는 EE895의 측정 주기와 원하는 온도 및 압력 측정 단위를 설정할 수 있습니다.
디자인 데이터 및 지원 자료
EE895의 도면은 E+E 웹 사이트의 다운로드 메뉴에서 무료로 받을 수 있습니다. 따라서, 측정 모듈의 3D데이터를 CAD파일로 쉽고 빠르게 전송할 수 있습니다. I²C 인터페이스를 사용하여 EE895 모듈을 Arduino 또는 Raspberry Pi와 같은 다양한 단일 보드 컴퓨터에 연결할 수 있습니다. 각 단계별 지침(다운로드 메뉴에서 제공)은 EE895를 프로그래밍하고 설치환경에 적용하는데 도움이 됩니다.
주요 사용환경
- 환기 제어
- 빌딩 자동화
- 공정 제어
- 데이터로거, 휴대용 측정기
- 무선 트렌스미터
CO2신호등 및 실내용 제품에 적용
EE895 센서모듈은 실내환경 모니터링을 위한 CO2신호등 및 기타 실내용 제품에 적용이 적합 합니다.
예를 들어, 센서모듈은 E+E Elektronik의 CO2 Guard 10 또는 StreamLine CO2 및 대기용 센서에 적용되어 장기적으로 정확하고 안정적인 CO2 측정을 제공합니다.
센서모듈의 크기가 작아 비교적 좁은 설치공간에도 쉽게 적용 할 수 있습니다. 저전력 소비는 특히 배터리 구동 장치에도 유리합니다.
주요기능
- 자동 교정 기능의 듀얼 파장 NDIR
- CO2 측정 값의 온도(T) 및 기압(p) 보정
- 저전력 소모 및 피크 전류
- I2C 또는 UART 인터페이스
기술자료
CO2 측정범위
0...2000 ppm
0...5000 ppm
0...10000 ppm
25°C, 1013MBAR에서 CO2 정확도
±(50 ppm +2% of mv)
±(50 ppm +3% of mv)
±(100 ppm +5% of mv)
기압 측정 범위
700…1100 mbar (10.15...15.95 psi)
25°C에서 압력 정확도
typ. ± 2 mbar
온도 측정 범위
-40…60 °C (-40...140 °F)
25°C에서 온도 정확도
typ. ± 0.5 °C (± 0.9 °F)
디지털 인터페이스
I²C or UART
공급전원
3.3 - 5V DC
