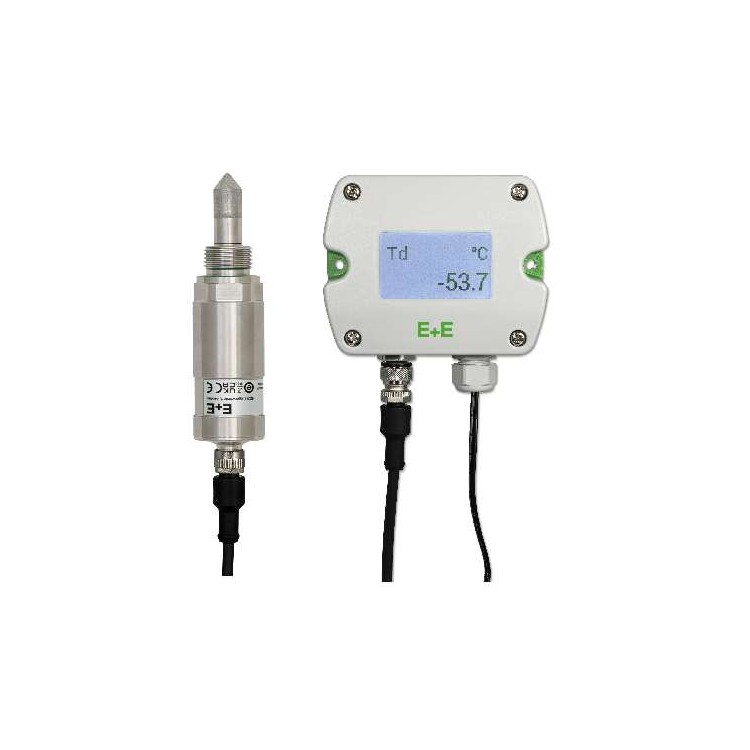

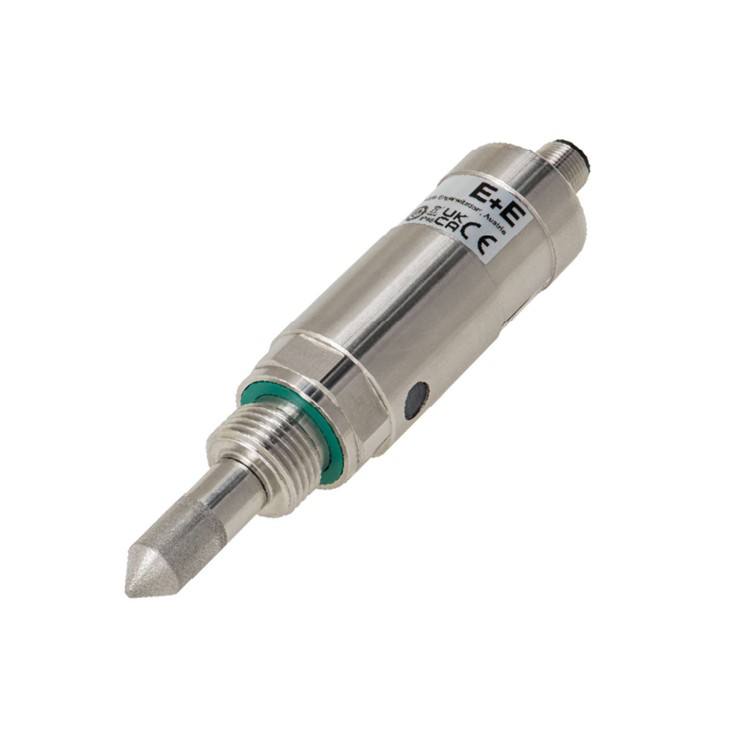

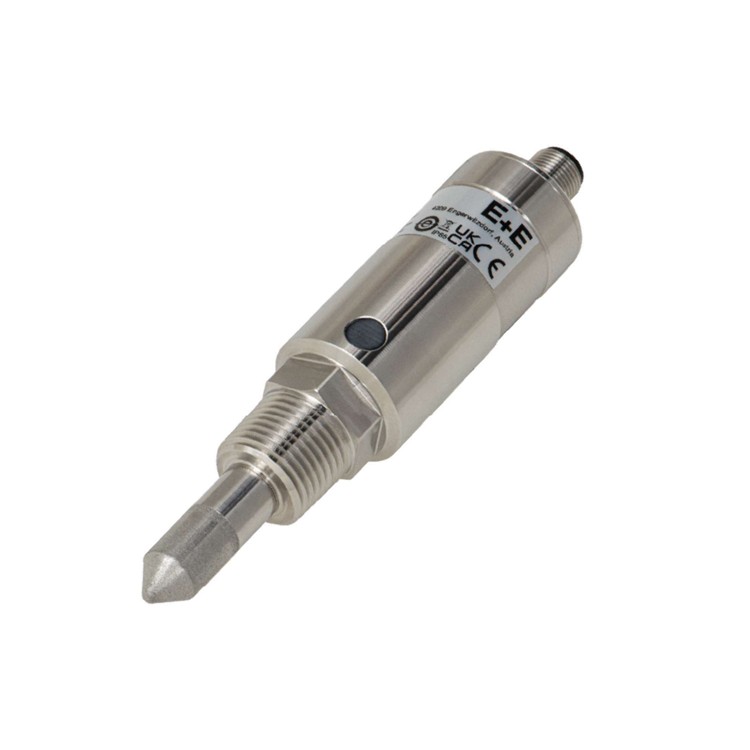

E+E TDS501 -70 °C Td 까지 측정 가능한 초저노점 센서 (노점계)
가격문의(상세정보 참조)
E+E TDS501 -70 °C Td 까지 측정 가능한 초저노점 센서 (노점계)
E+E TDS501 Dew Point Sensor down to -70 °C Td
산업용 건조 공정, 특히 배터리 셀 생산 공정에서는 노점을 정밀하고 안정적으로 측정하는 것이 매우 중요합니다. 수분 농도가 극히 낮은 환경에서는 아주 작은 편차라도 제품 품질과 수율은 물론, 공정 안전성에도 영향을 줄 수 있기 때문입니다. 따라서 출입문이나 에어록을 열고 닫는 상황, 생산 부하가 변하는 상황과 같은 일상적인 공정 변화가 발생하더라도 측정 신호는 흔들림 없이 안정적으로 유지되어야 합니다. 이러한 환경에서 자동 교정(auto-calibration) 중 출력값이 일시적으로 멈추거나 과도하게 평균 처리되면 실제 공정 변화를 즉시 반영하지 못해 모니터링에 사각지대가 생길 수 있습니다. 이는 공정 이상을 제때 감지하지 못하는 원인이 될 수 있습니다. TDS501은 -70 °C Td까지 연속적인 노점 데이터를 제공하도록 설계되어 24시간 안정적으로 모니터링할 수 있도록 지원합니다. 이를 통해 보다 정밀한 공정 관리와 효율적인 제습 제어가 가능합니다. 또한 견고한 산업용 설계와 아날로그 및 디지털 인터페이스를 통한 간편한 시스템 통합으로, 불필요한 에너지 소비를 줄이고 예기치 않은 다운타임을 방지합니다.
- 빠른 응답 속도와 뛰어난 공정 신뢰성
- 일관된 측정 성능과 ±2 °C Td의 정확도
- 최대 80 bar 의 압력 범위 지원
- 노점 변화에 상시 즉각 반응
상품
원산지 ÖSTERREICH
제조사 E+E Elektronik Ges.m.b.H.
브랜드 E+E
배송
택배 · 기본 무료
클릭 하시면 이동합니다.
이플러스이 ・ E+E
TDS501
-70 °C Td 까지 측정 가능한 초저노점 센서 (노점계)
TDS501 Dew Point Sensor down to -70 °C Td
주요 적용 분야
- 산업용 건조
배터리 셀 건조실; 건조 오븐(코팅, 분체 코팅, 전자부품); 플라스틱 건조(과립 건조기 및 자재 건조)
- 제약 산업
건조 공정, 코팅 품질 관리, 충전 및 포장을 위한 압축공기 적용
- 식음료 산업
건조 공정, 코팅 품질 관리, 충전 및 포장을 위한 압축공기 적용
최대 80 bar 압력에서도 안정적인 반복 노점 측정으로 신뢰할 수 있는 공정 관리
노점이 공정 제어 변수로 사용될 때는, 작동 조건이 변해도 일관된 신호를 제공하고, 동일한 공정 상태에서 언제나 같은 결과를 내는 측정 장치가 필요합니다. TDS501은 ±2 °C Td 정확도와 높은 반복성을 갖춰, 안정적이고 재현 가능한 생산 조건을 지원하도록 설계되었습니다. 또한 공정 온도 변화에도 노점 측정 결과가 영향을 받지 않도록 설계되어, 신뢰할 수 있는 측정을 제공합니다. 최대 80 bar까지 압력을 견딜 수 있어 공정에 바로 설치가 가능하며, 고압 압축 공기 시스템에서 공정 제어와 품질 보증의 견고한 기반이 됩니다.
안정적인 성능을 위한 완전 통합 측정 시스템
TDS501은 단순히 노점 센서를 하우징에 넣은 것이 아니라, 전체 시스템을 고려해 설계된 통합 측정 솔루션입니다. E+E Elektronik의 자체 개발 센서 소자는 현장 공정에 맞게 최적화되어 있으며, 센서의 물리적 특성을 깊이 이해해 안정적이고 재현 가능한 측정 성능을 제공합니다. 또한 센서, 전자 장치, 구조적 설계, 장착과 조정 등 모든 구성 요소가 서로 맞물리도록 설계되어, 각 부품이 따로 작동하지 않고 시스템 전체가 일관되게 동작합니다. 이를 통해 고객은 장치, 배치, 운영 조건에 관계없이 안정적이고 반복 가능한 측정 결과를 얻을 수 있으며, 공정 결정을 위한 신뢰할 수 있는 기반을 확보할 수 있습니다.
TDS501를 적용한 공정 운영의 주요 이점
프로세스 사각지대를 방지하는 자동 교정 기능
TDS501은 저노점 제어의 핵심 요구 사항인 자동 교정이 측정 신호를 중단시키지 않아야 한다는 점을 고려하여 설계되었습니다. 매우 동적인 어플리케이션에서는 제어 결정이 지속적으로 이루어지며 교정 중에 출력이 정지되면 가장 중요한 순간에 실제 프로세스 편차를 정확하게 숨길 수 있습니다. TDS501은 견고한 정전식 센서 소자를 사용한 4요소 측정 방법을 기반으로 하는 특수 기술을 사용합니다. 24시간 연중무휴 프로세스 매핑을 위한 지속적인 이슬점 정보를 제공하여 안정적인 제어 루프를 구현하는 데 중점을 둡니다.
가혹한 산업용 건조 공정에서 -70 °C Td까지 측정 가능한 노점 모니터링
TDS501은 매우 낮은 수분 관리가 요구되는 공정을 위해 E+E 노점 측정 범위를 -70 °C Td까지 확장합니다. 이러한 환경에서 노점은 단순한 기록 값이 아니라 건조 공정의 안정성을 유지하고 수분으로 인한 불량을 방지하고 공정 운전 효율을 높이는 핵심 제어 변수입니다. 이는 단기간의 미세한 수분 증가만으로도 제품 품질에 영향을 줄 수 있는 배터리 셀 생산이나 플라스틱 원료 건조처럼 높은 건조 성능이 요구되는 공정에서 특히 중요합니다.
또한 흡착 용량과 재생 주기에 따라 건조 성능이 결정되는 흡착식 건조 시스템(PSA)에도 적용됩니다. 이 경우 노점 모니터링은 시스템이 규격대로 작동하는지 확인하고, 공정에 영향을 미치기 전에 흡착 성능 한계나 저하 징후를 조기에 발견하는 데 사용됩니다. 같은 저노점 측정 기능은 유틸리티 라인과 가스 분배 네트워크에서도 안정적인 건조 상태를 유지하도록 지원합니다. 이를 통해 시스템 고장을 예방하고, 압축 공기 모니터링이나 가스 공급 공정에서 가스 품질을 기록하고 관리할 수 있습니다.
스마트 보호 개념을 통한 응축 처리
계절적 변동, 가동 중단 또는 구성품 결함으로 인해 압축 공기 시스템에 단기간 응축이 발생할 수 있습니다. TDS501은 이러한 비정상적인 조건에서도 안정성을 유지하고 실용적인 설계 선택을 통해 응축 관련 드리프트를 줄이도록 설계되었습니다. 여기에는 습식 감지 요소, 스테인리스 스틸 소결 필터, 견고한 스테인리스 스틸 구조가 포함되며, 모두 안정적인 장기 성능을 제공하도록 설계된 정교한 자동 보정 기능이 지원됩니다. 따라서 안정적인 연속 모니터링이 가능하고 일시적으로 조건이 이상적인 범위에서 벗어났을 때 문제 해결을 줄일 수 있다는 이점이 있습니다.
구성 가능한 필터 캡 - 적절한 수준의 보호로 빠른 응답 보장
건조 및 압축 공기 애플리케이션에서는 습도 조건이 빠르게 변할 수 있으며, 적시에 이슬점 피드백을 받아 제어 작업을 수행해야 합니다. TDS501은 산업용 작동을 위한 강력한 표준 설정으로 스테인리스 스틸 필터를 사용하여 보호와 응답 시간의 균형을 맞춥니다.
정확한 노점 측정과 빠른 응답 시간이 필요한 클린룸의 애플리케이션을 위해 TDS501에는 응답 시간을 더욱 개선하고 노점 편차를 조기에 포착할 수 있는 개방형 필터 캡(옵션)이 포함되어 있습니다.
TDS501 E+E TDS501 TDS501 E+E 이플러스이 TDS501 TDS501 이플러스이
