MEGGER FREJA549 릴레이 테스트 시스템
가격문의(상세정보 참조)

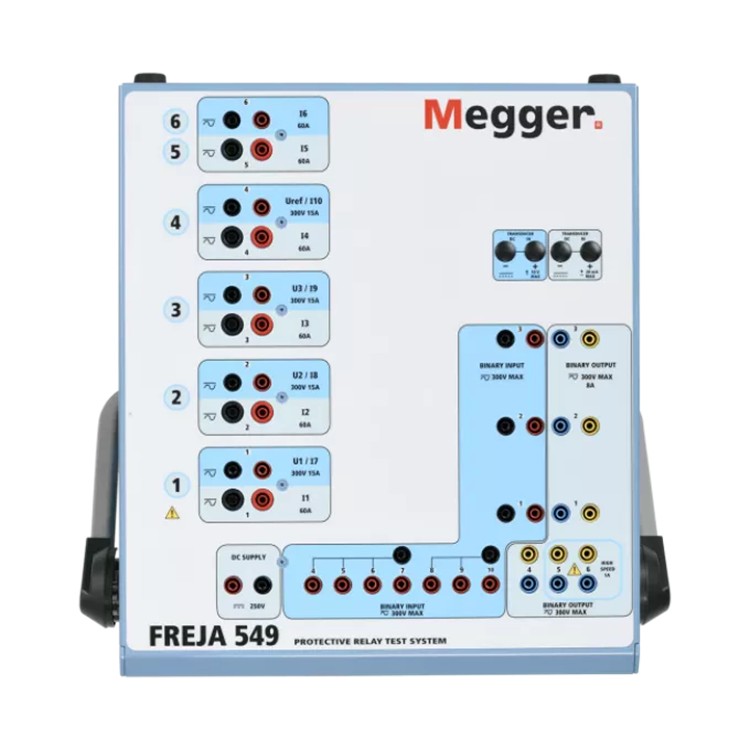

MEGGER FREJA549 릴레이 테스트 시스템
MEGGER FREJA549 relay test system
보호 계전기의 2차 시험을 위해 설계된 다목적, 경량, 휴대용 시험 장비입니다.
다양한 종류의 전기기계식, 솔리드 스테이트식 및 마이크로프로세서 기반 보호 계전기, 모터 과부하 계전기 및 유사한 보호 장치를 테스트할 수 있습니다.
A multipurpose, light, portable test instrument designed for the secondary testing of protection relays.
Capable of testing a wide variety of electro-mechanical, solid-state, and microprocessor-based protective relays, motor overload relays, and similar protective devices.
상품
원산지 GERMANY
제조사 MEGGER
브랜드 MEGGER
배송
택배 · 기본 무료
클릭 하시면 이동합니다.
메거 ・ MEGGER
FREJA549
릴레이 테스트 시스템
FREJA549 relay test system
- 터치스크린 디스플레이
사용하기 쉽고 읽기 편한 디스플레이를 통해 테스트 세트를 수동으로 제어할 수 있습니다.
- 차단기 시뮬레이터
바이너리 출력은 재폐로 계전기 테스트를 위해 회로 차단기 작동을 시뮬레이션할 수 있는 프로그래밍 가능한 상시 폐쇄 및 상시 개방 접점을 제공합니다.
- 다단계 테스트를 수행합니다.
FREJA549는 다른 FREJA 장치와 상호 연결하여 다상 버스 차동 보호 방식 테스트를 위한 총 테스트 전류 수를 늘릴 수 있습니다.
- 즉각적인 오류 표시
단락, 개방 회로 또는 열 과부하로 인해 출력의 진폭이나 파형에 오류가 발생하면 가청 및 시각 경보가 울립니다.
제품 소개

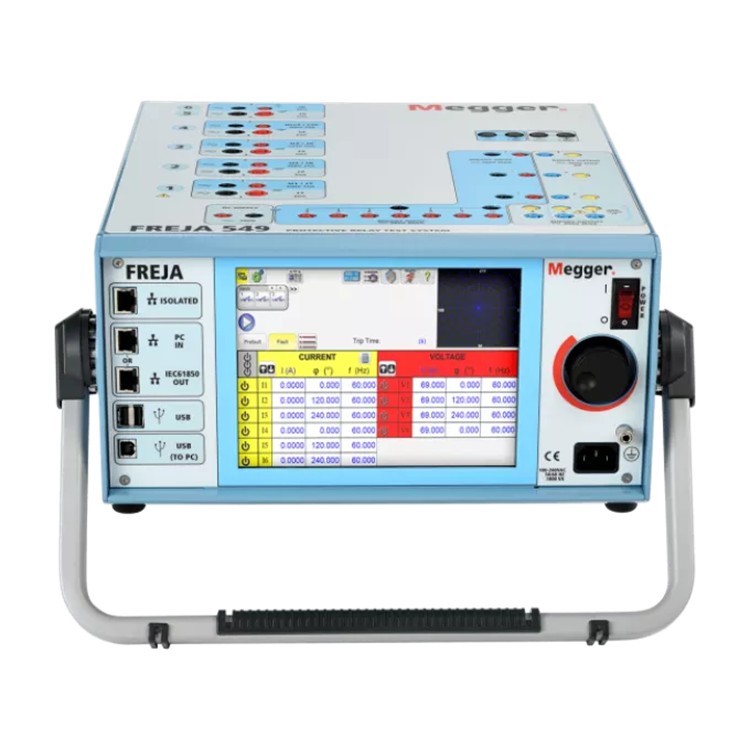

FREJA549 계전기 시험 시스템은 보호 계전기의 2차 시험을 위해 설계된 다목적 경량 휴대용 시험 장비입니다. 최대 9개의 전류 채널을 제공하며, 내장된 터치스크린 사용자 인터페이스(FREJA Local 실행)를 통해 수동으로 작동하거나 FREJA Win 소프트웨어를 통해 컴퓨터로 완벽하게 제어할 수 있습니다. 내장된 사용자 인터페이스는 Megger의 2세대 자동/반자동 수동 사용자 인터페이스입니다.
FREJA549는 고임피던스 접지 오류 계전기를 테스트하기 위한 높은 컴플라이언스 전압과 전압 제어형, 전압 억제형, 방향성 과전류 계전기를 포함한 모든 전기기계식, 솔리드 스테이트형 및 수치 기반 과전류 계전기를 테스트하기 위한 높은 전류를 제공합니다. 모든 FREJA 및 SMRT 테스트 세트는 데이지 체인 방식으로 연결하여 모든 채널이 시간 동기화되고 하나의 시스템으로 제어되므로 대형 모선 보호 시스템이나 여러 병합 장치에 동시 주입과 같은 극한 테스트 환경에 대응할 수 있습니다.
크고 읽기 쉬운 고해상도 풀컬러 TFT LCD 터치스크린 디스플레이를 통해 수동, 정상 상태 및 동적 테스트를 빠르고 간편하게 수행할 수 있습니다. FREJA Local에는 보호 계전기 및 보호 회로의 자동 테스트를 위한 사전 설정 테스트 루틴이 내장되어 있습니다. 메뉴 화면과 터치스크린 기능 버튼을 통해 원하는 테스트 기능을 빠르고 쉽게 선택할 수 있습니다.
테스트 및 테스트 결과는 FREJA 로컬 메모리에 저장하고 USB 드라이브로 다운로드하여 테스트 데이터를 전송하거나 테스트 보고서를 인쇄할 수 있습니다. 테스트 설정 및 결과는 Microsoft Explorer 디스플레이를 사용하여 저장되므로 사용자 지정 테스트 객체 구조를 만들 수 있습니다. PC에서 완전 자동 테스트를 수행하기 위해 각 FREJA 장치에는 RTMS FREJA Remote가 설치되어 있습니다. RTMS FREJA Remote는 Windows 10 운영 체제가 설치된 PC에서 실행되도록 설계된 FREJA 로컬 소프트웨어입니다. 또한 RTMS와 내장 시스템 모두 이더넷을 통해 설치 파일을 직접 전송하는 것을 지원하므로 USB 드라이브가 필요하지 않습니다.
- Touch screen display
Easy to use and read, the display provides manual control of the test set.
- Circuit breaker simulator
Binary outputs provide programmable normally closed and normally open contacts to simulate circuit breaker operation for testing reclosing relays.
- Perform multi-phase tests
The FREJA549 can be interconnected with other FREJA units to increase the total number of test currents for testing multi-phase bus differential protection schemes.
- Immediate error indication
Audible and visual alarms indicate when amplitude or waveforms of the outputs are in error due to short circuit, open circuit, or thermal overload.
About the product
The FREJA549 relay test system is a multipurpose, light, portable test instrument designed for the secondary testing of protection relays. Offering up to 9 current channels, the unit can be operated either manually via the built-in touch screen user interface running FREJA Local or placed under full computer control via the FREJA Win Software. The built-in user interface is Megger’s second generation of automatic/semi-automatic manual user interface.
The FREJA549 has high compliance voltage to test high impedance earth fault relays, and high current to test all electromechanical, solid-state and numerical-based overcurrent relays, including voltage controlled, voltage restraint, and directional overcurrent. All FREJA and SMRT test sets can be daisy-chained where all channels are time synchronised and controlled as one system to cope with extreme test applications, ie large busbar protection systems or simultaneous injection in several Merging Units.
The large, easy to read full colour high resolution, high definition, TFT LCD touch screen display allows you to perform manual, steady-state, and dynamic testing quickly and easily. FREJA Local includes built-in preset test routines for automatic testing of protection relays and protection schemes. Menu screens and touch screen function buttons are provided to quickly and easily select the desired test function.
Tests and test results can be saved in FREJA Local memory and downloaded to a USB drive for test data transfer or to print test reports. Since the test set-ups and results are saved using Microsoft Explorer display, you can create your own test object structure. For fully automatic testing on a PC, each FREJA unit comes with an installed version of RTMS FREJA Remote. RTMS FREJA Remote is the FREJA Local software designed to run on a PC with the Windows 10 operating system. Additionally, both RTMS and the onboard system support direct transfer of installation files over Ethernet, eliminating the need for USB drives.
FREJA549 FREJA549 MEGGER MEGGER FREJA549 FREJA549 메거 메거 FREJA549
