MEGGER FREJA546 릴레이 테스트 시스템
가격문의(상세정보 참조)
MEGGER FREJA546 릴레이 테스트 시스템
MEGGER FREJA546 Relay test system
다목적, 경량 및 휴대용 보호 계전기 테스터.
다양한 종류의 전기기계식, 솔리드 스테이트식 및 마이크로프로세서 기반 보호 계전기, 모터 과부하 계전기 및 유사한 보호 장치를 테스트할 수 있습니다.
Multipurpose, light and portable protection relay tester.
Capable of testing a wide variety of electro-mechanical, solid-state, and microprocessor-based protective relays, motor overload relays, and similar protective devices.
상품
원산지 GERMANY
제조사 MEGGER
브랜드 MEGGER
배송
택배 · 기본 무료
클릭 하시면 이동합니다.
메거 ・ MEGGER
FREJA546
릴레이 테스트 시스템
FREJA546 Relay test system
- 시간 효율적인 테스트
400개 이상의 릴레이 템플릿을 제공하여 신속하게 테스트를 시작할 수 있습니다. 자동화된 테스트 루틴은 반복적인 작업에 소요되는 시간을 획기적으로 줄여주고 하루에 테스트할 수 있는 릴레이 수를 늘려줍니다.
- PC 필요 없음
내장 터치스크린은 PC 연결, 라이선스 및 사이버 보안 문제를 방지합니다. 강력한 수동 테스트 화면, 고급 소프트웨어 테스트 모듈, 그리고 PC 없이 자동화 테스트를 실행할 수 있는 기능은 독보적입니다.
- 강력한 발전기
전류 증폭기는 테스트 동안 부하에 최대 허용 전압을 지속적으로 공급합니다. 연속 테스트 시 최대 32A, 200VA RMS까지, 단시간 테스트 시에는 최대 60A, 319VA RMS까지 지원합니다. VIGEN 3대를 병렬로 연결하면 180A, 957VA RMS까지 출력이 가능합니다.

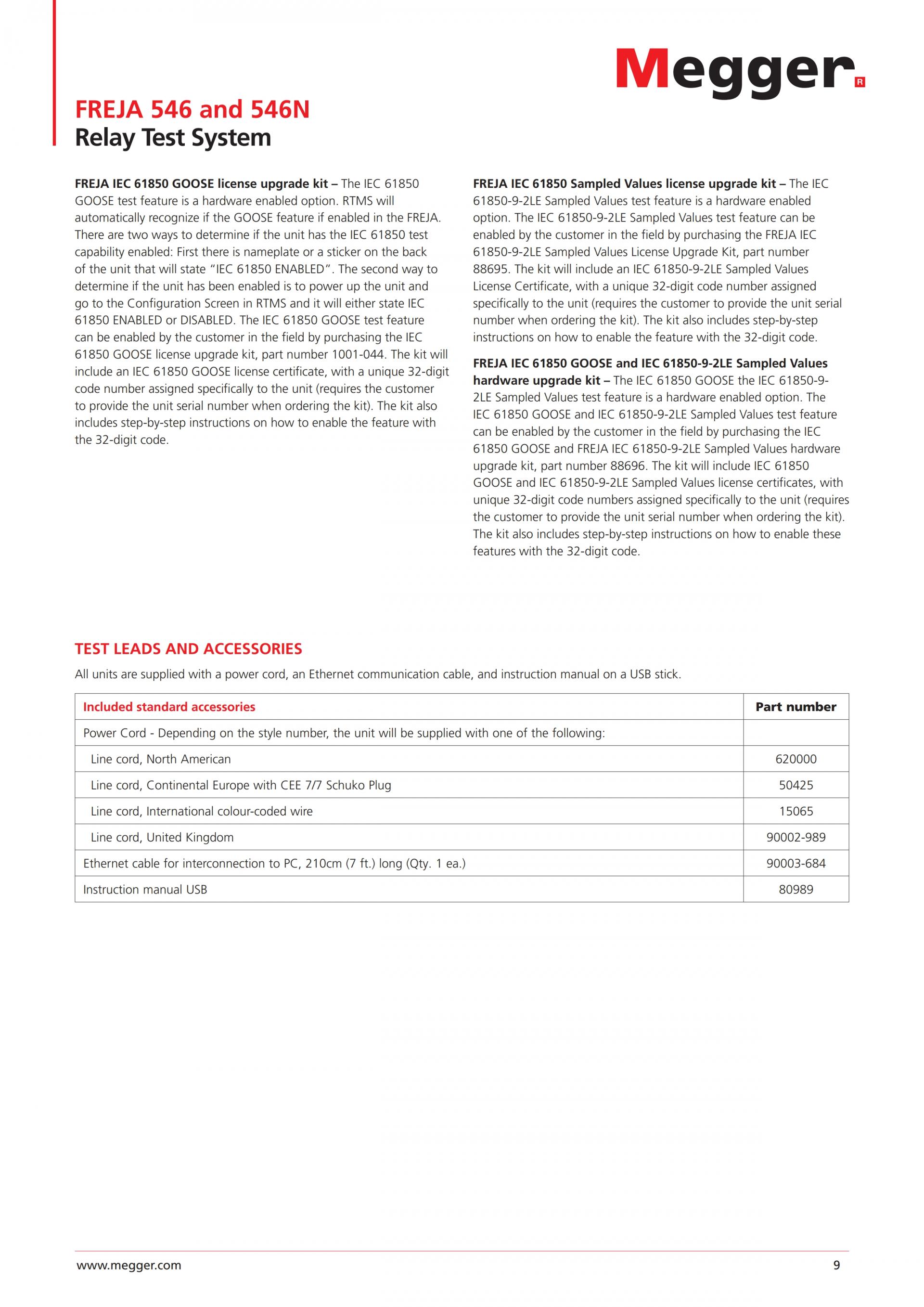

- IEC 61850 시험 기능
이더넷 포트는 IEC 61850 변전소 버스 또는 프로세스 버스에 연결하여 IEC 61850 장치를 테스트하는 데 사용할 수 있으며 최대 3개의 샘플링 값 스트림을 동시에 생성할 수 있습니다.
제품 소개
FREJA 546 계전기 시험 시스템은 보호 계전기의 2차 시험을 위해 설계된 다목적 경량 휴대용 장비입니다. 내장된 터치스크린 사용자 인터페이스와 FREJA Local 소프트웨어를 통해 수동으로 작동하거나, FREJA Win 소프트웨어를 사용하여 컴퓨터로 완벽하게 제어할 수 있습니다. 내장된 사용자 인터페이스는 Megger의 2세대 자동/반자동 수동 사용자 인터페이스입니다.

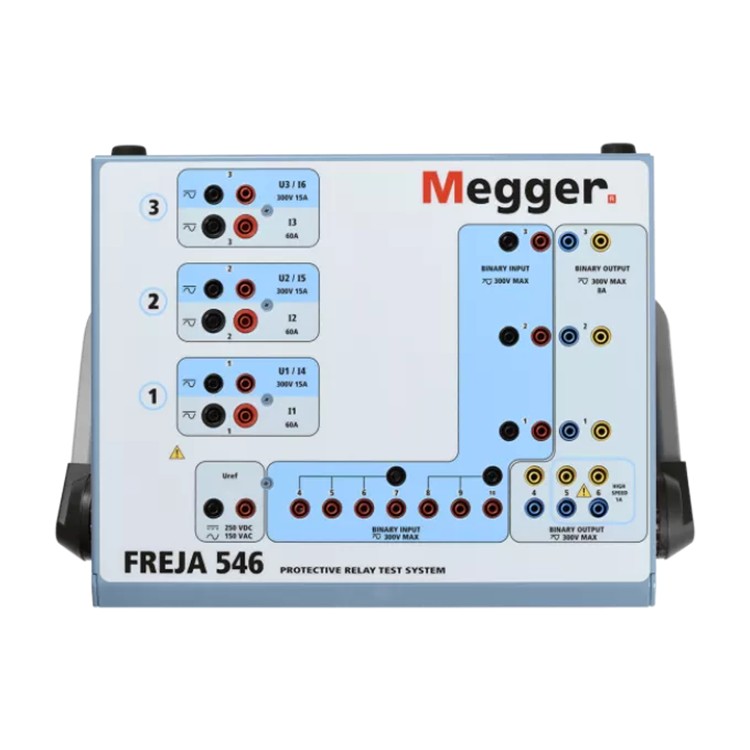

고출력 전압 및 전류 채널을 통해 거의 모든 유형의 보호 계전기를 테스트할 수 있습니다. FREJA 546은 전압 채널을 전류 채널로 변환하여 6개의 전류 채널을 사용할 수 있도록 합니다. 모든 FREJA 테스트 세트는 데이지 체인 방식으로 연결하여 모든 채널이 시간 동기화되고 하나의 시스템으로 제어되므로 대형 모선 보호 시스템이나 여러 병합 장치에 동시에 전원을 주입하는 것과 같은 극한 테스트 환경에도 대응할 수 있습니다.

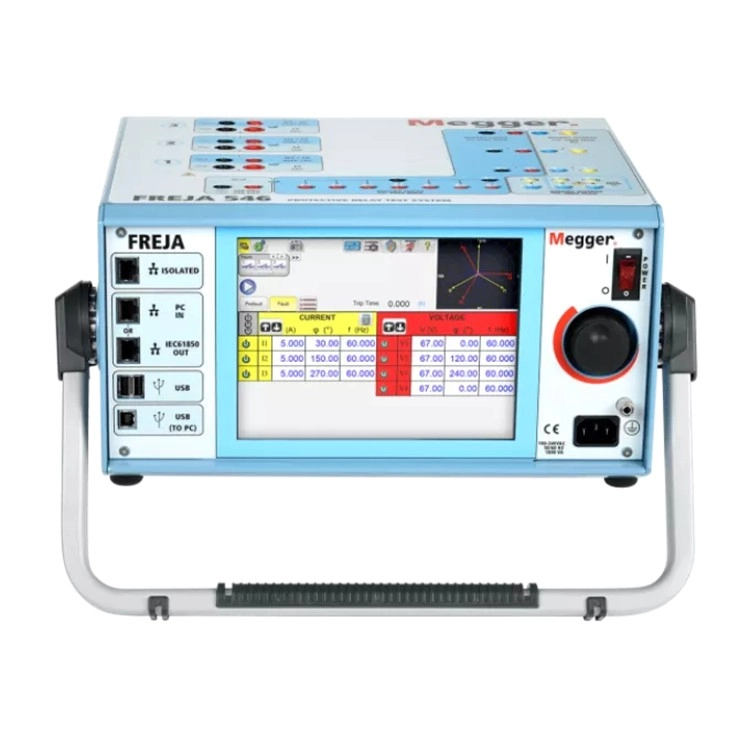

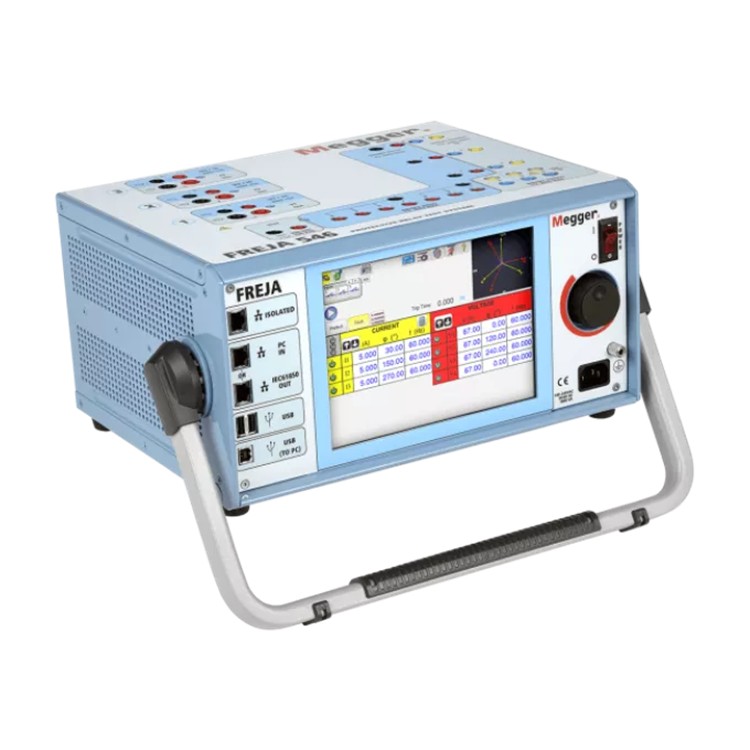

크고 읽기 쉬운 고해상도 고화질 풀 컬러 TFT LCD 터치스크린 디스플레이를 통해 수동, 정상 상태 및 동적 테스트를 빠르고 쉽게 수행할 수 있습니다. FREJA Local에는 보호 계전기 및 보호 체계의 자동 테스트를 위한 사전 설정 테스트 루틴이 내장되어 있습니다. 메뉴 화면과 터치스크린 기능 버튼을 통해 원하는 테스트 기능을 빠르고 쉽게 선택할 수 있습니다.
테스트 및 테스트 결과는 FREJA 로컬 메모리에 저장하고 USB 드라이브로 다운로드하여 테스트 데이터를 전송하거나 테스트 보고서를 인쇄할 수 있습니다. 테스트 설정 및 결과는 Microsoft Explorer 디스플레이를 사용하여 저장되므로 사용자 지정 테스트 객체 구조를 만들 수 있습니다. PC에서 완전 자동 테스트를 수행하기 위해 각 FREJA 장치에는 RTMS FREJA Remote가 설치되어 있습니다. RTMS FREJA Remote는 Windows 10 운영 체제가 설치된 PC에서 실행되도록 설계된 FREJA 로컬 소프트웨어입니다. 또한 RTMS와 내장 시스템 모두 이더넷을 통해 설치 파일을 직접 전송하는 것을 지원하므로 USB 드라이브가 필요하지 않습니다.
- Time efficient testing
With over 400 relay templates, it’s quick to start testing. The automated test routines dramatically reduce your testing time in repetitive tasks and increase the number relays tested per day.
- No PC required
The onboard touch screen avoids potential PC connection, license, and cyber security issues. The powerful manual test screen, the advanced software test modules, and its capability to run automated test without PC is unique.
- Powerful generators

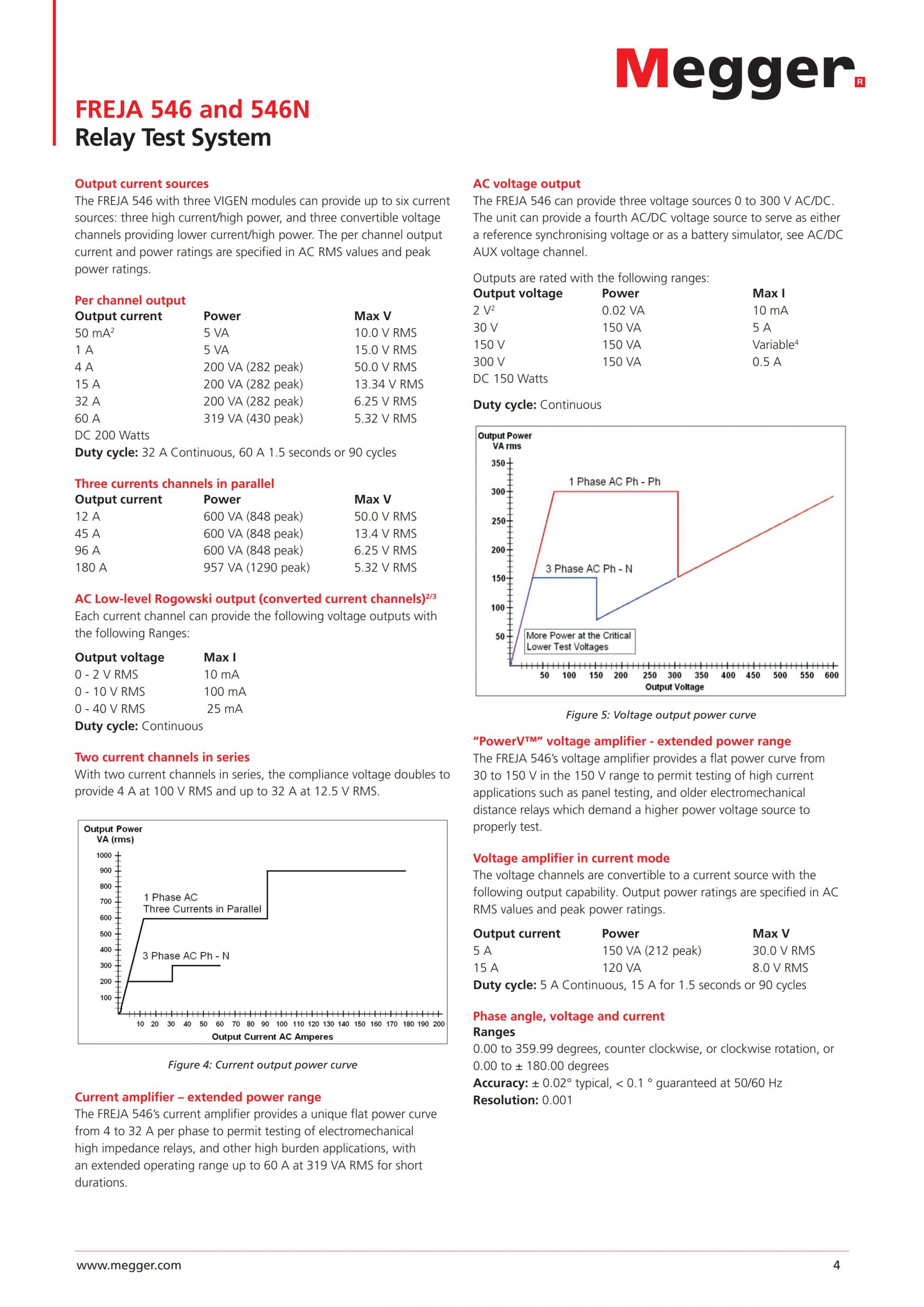

The current amplifier delivers maximum compliance voltage to the load constantly during the test. Up to 32 A at 200 VA RMS continuous, or up to 60 A at 319 VA RMS for short durations. Three VIGENs can be paralleled to give 180 A at 957 VA RMS.
- IEC 61850 testing capability

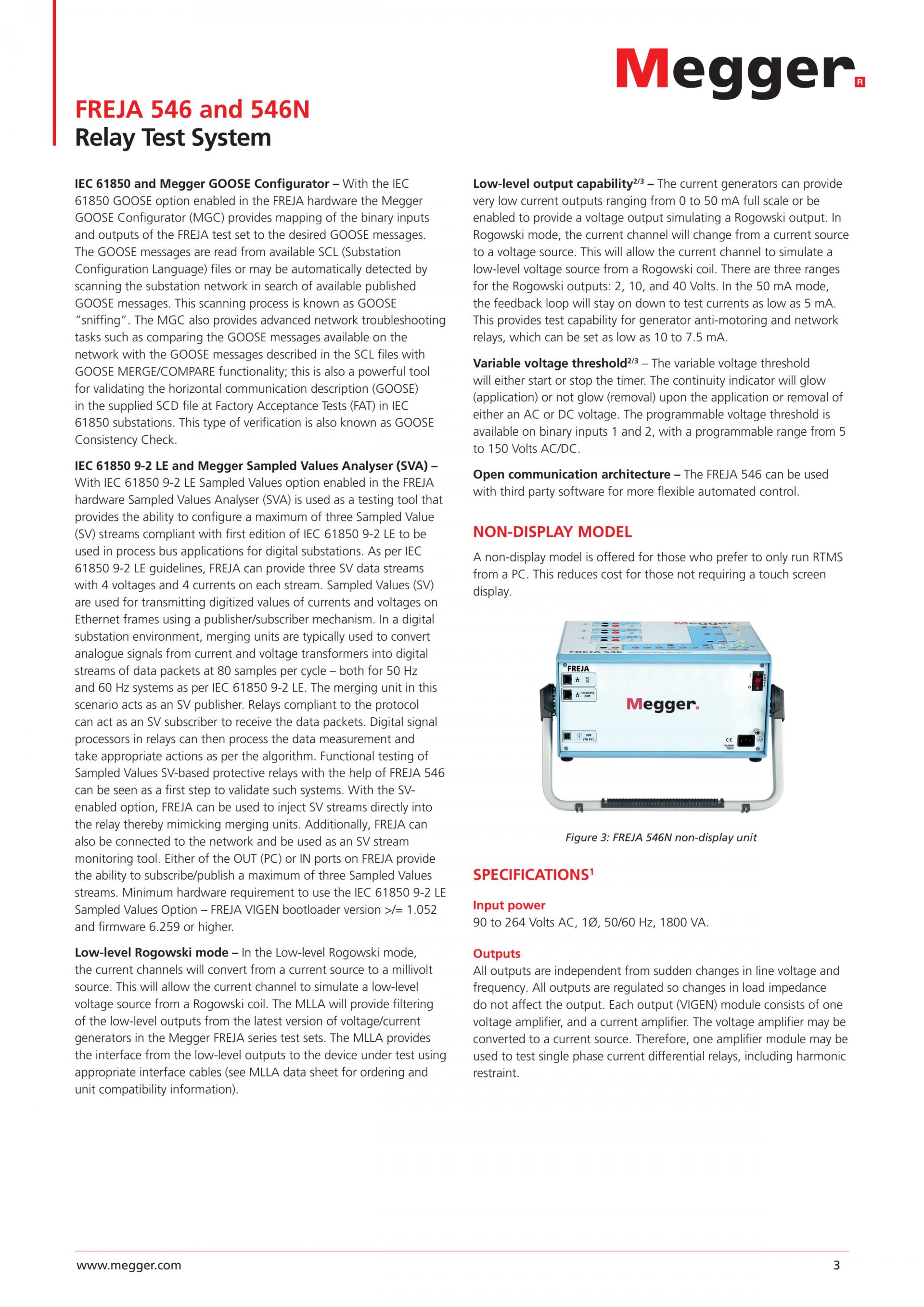

Ethernet port can be used for connecting to the IEC 61850 substation bus or process bus for testing IEC 61850 devices and it can generate up to three Sampled Values streams simultaneously.
About the product

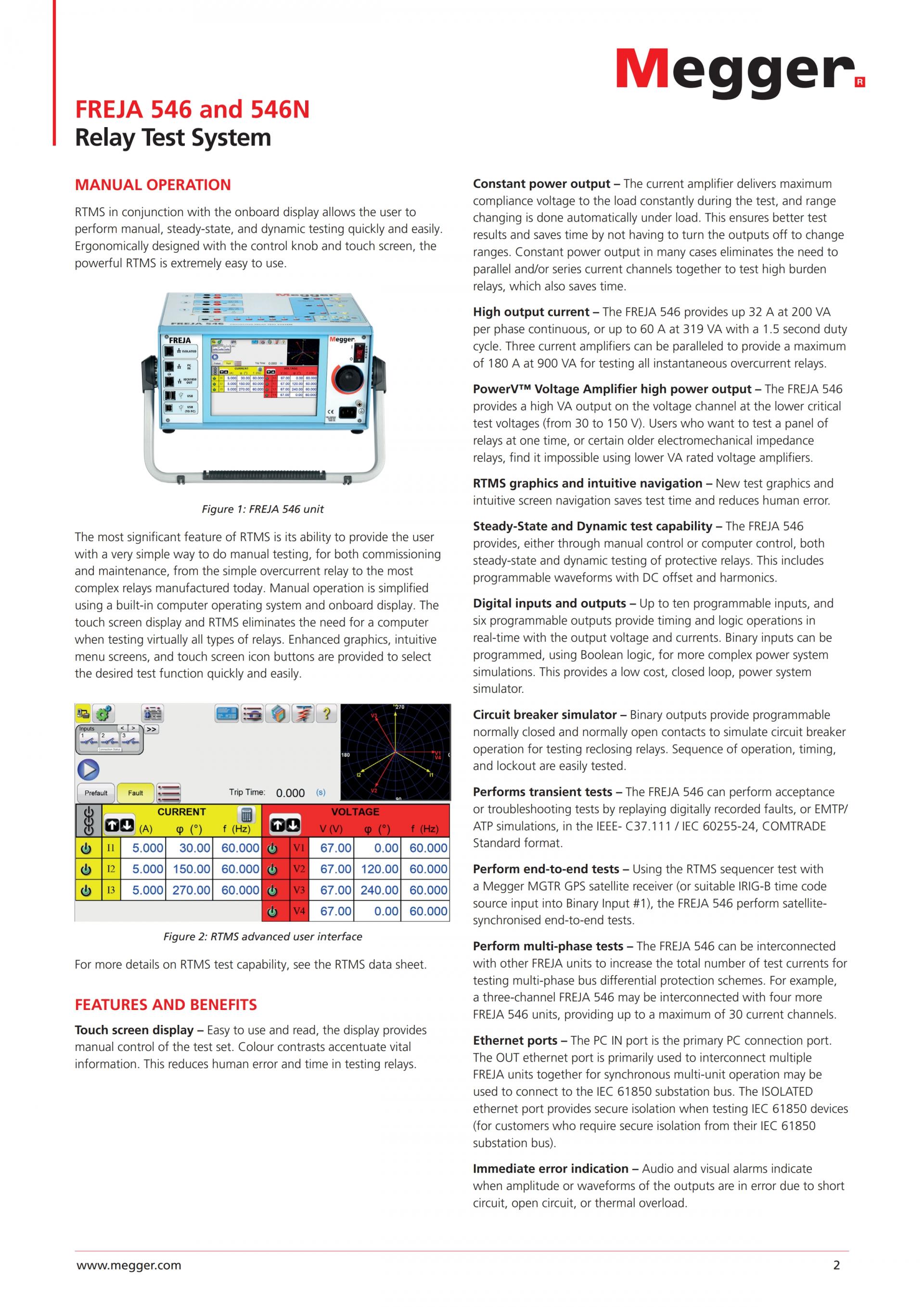

The FREJA 546 relay test system is a multipurpose, light, portable instrument designed for the secondary testing of protection relays. It can be operated either manually, via the built-in touch screen user interface running FREJA Local software or placed under full computer control via the FREJA Win software. The built-in user interface is Megger’s second generation of automatic/semi-automatic manual user interface.
The high-power voltage and current channels can test virtually all types of protective relays. The FREJA 546 can convert the voltage channels into current channels so 6 current channels are available. All FREJA test sets can be daisy-chained where all channels are time synchronised and controlled as one system to cope with extreme test applications, i.e. large busbar protection systems or simultaneous injection in several Merging Units.
The large, easy to read Full Colour high resolution, high definition, TFT LCD touch screen display allows you to perform manual, steady-state, and dynamic testing quickly and easily. FREJA Local includes built-in preset test routines for automatic testing of protection relays and protection schemes. Menu screens and touch screen function buttons are provided to quickly and easily select the desired test function.

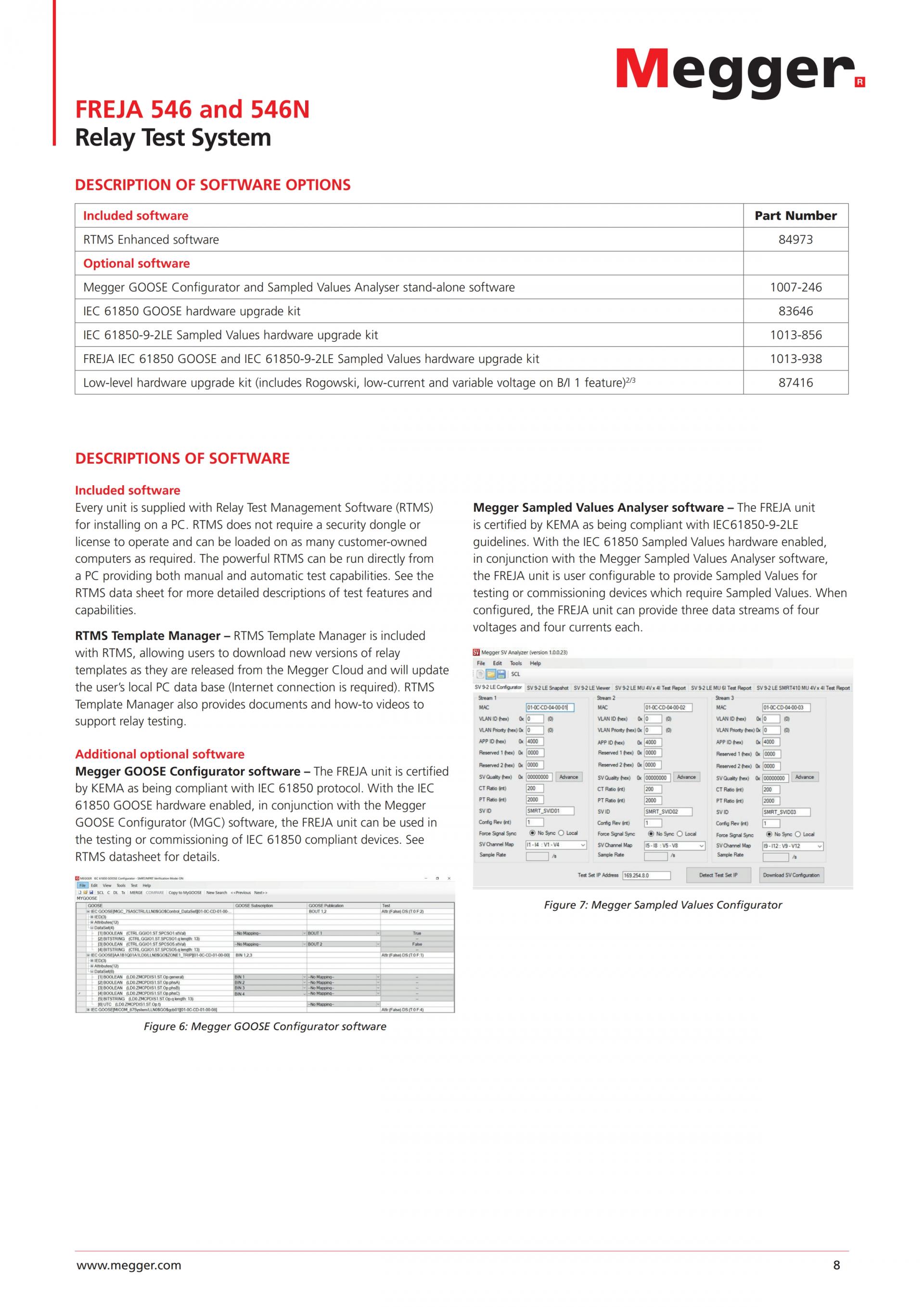

Tests and test results can be saved in FREJA Local memory and downloaded to a USB drive for test data transfer or to print test reports. Since the test set-ups and results are saved using Microsoft Explorer display, you can create your own test object structure. For fully automatic testing on a PC, each FREJA unit comes with an installed version of RTMS FREJA Remote. RTMS FREJA Remote is the FREJA Local software designed to run on a PC with the Windows 10 operating system. Additionally, both RTMS and the onboard system support direct transfer of installation files over Ethernet, eliminating the need for USB drives.
| FREJA546N FREJA546N MEGGER MEGGER FREJA546N FREJA546N 메거 메거 FREJA546N FREJA546 FREJA546 MEGGER MEGGER FREJA546 FREJA546 메거 메거 FREJA546 |
