MEGGER SVERKER 650 계전기 및 변전소 테스트 시스템
MEGGER SVERKER 650 계전기 및 변전소 테스트 시스템
MEGGER SVERKER 650 relay and substation test system
릴레이 및 변전소 테스트를 위한 견고하고 신뢰할 수 있는 툴박스
Megger의 SVERKER 650은 배전 변전소, 신재생 에너지 발전소 및 산업 설비에 대한 2차 계전기 테스트 및 1차 주입 기능을 제공합니다.
The rugged and reliable toolbox for relay and substation testing
Megger’s SVERKER 650 offers secondary relay testing and primary injection for electrical distribution substations, renewable power generation stations, and industrial applications.
원산지 GERMANY
제조사 MEGGER
브랜드 MEGGER
무게 1kg
택배 · 기본 무료

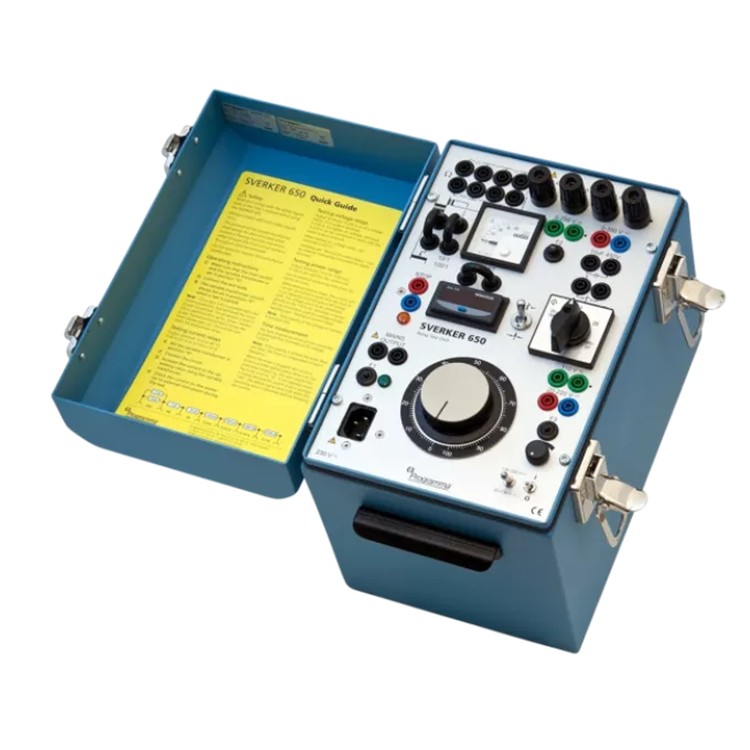

MEGGER SVERKER 650 제품 정보
MEGGER SVERKER 650은 고전압 변전소와 산업 현장에서 보호 계전기를 시험하는 단상 계전기 시험기입니다. 최대 100 A의 AC 전류 출력과 AC/DC 전압 출력, 전원 주파수와 무관한 전자식 타이머, 내장 전류계를 한 본체에 갖추고 있습니다. 내장 커패시터로 방향성 보호 계전기 시험 시 위상 편이를 주고, 저항 세트로 전압을 분배할 수 있습니다.

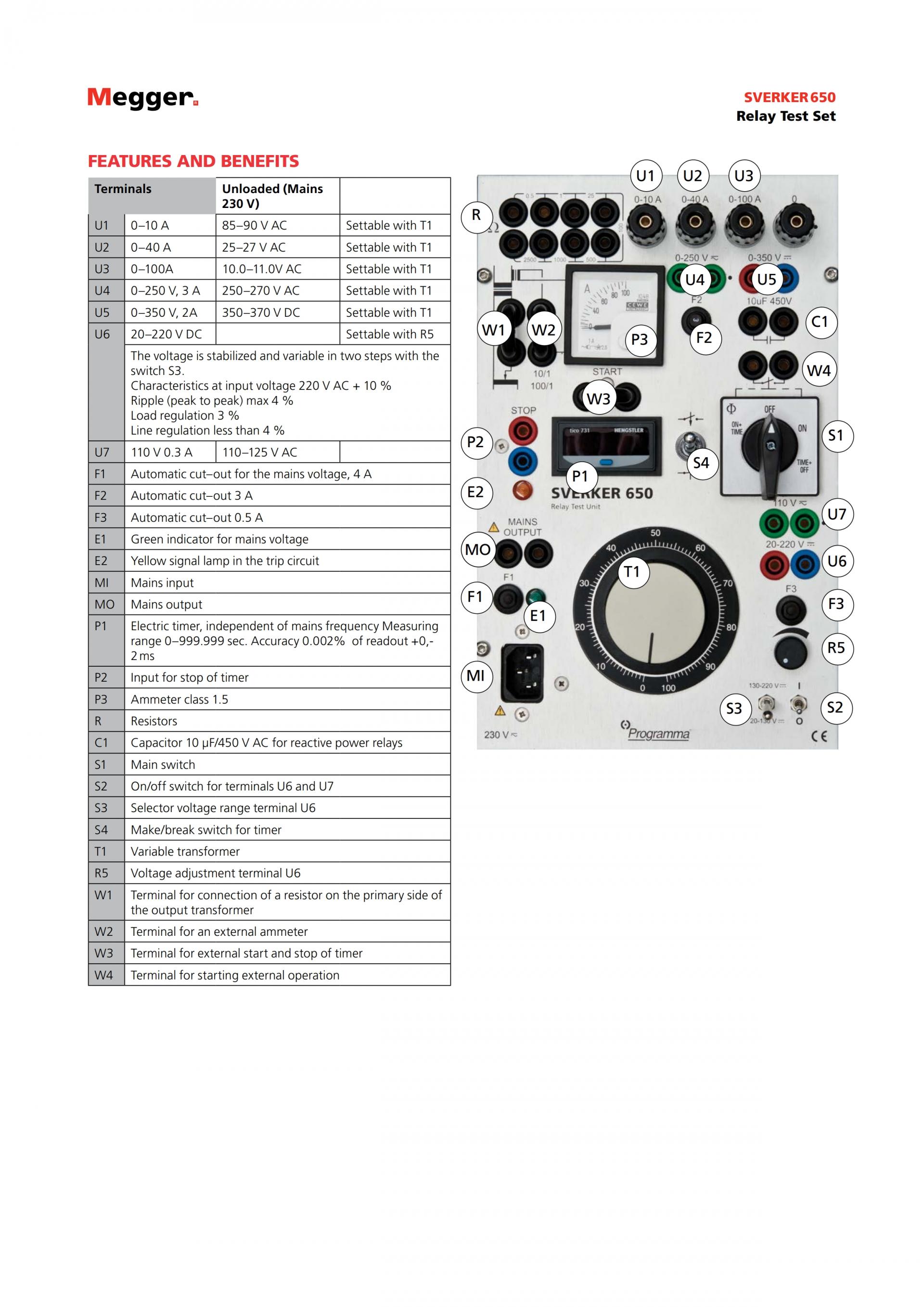

핵심 특징
- 0~10 A, 0~40 A, 0~100 A의 3단 AC 전류 출력(가변 변압기 T1로 설정)
- 0~250 V AC, 110 V AC(고정), 0~350 V DC, 20~220 V DC(안정화) 전압 출력
- 전원 주파수와 무관하게 동작하는 전자식 타이머(0~999.999초, 분해능 1 ms)와 외부 시작·정지 단자
- 무효 전력 계전기용 내장 커패시터 10 µF/450 V AC와 전압 분배용 저항 세트
- F1(주전원 4 A)·F2(3 A)·F3(0.5 A) 자동 차단기와 주전원 표시등·트립 회로 신호등을 갖춘 패널 구성
선택 가이드
- 주전원 전압에 맞춰 115 V 형식(BA-11190) 또는 230 V 형식(BA-12290)을 주문 시 선택합니다

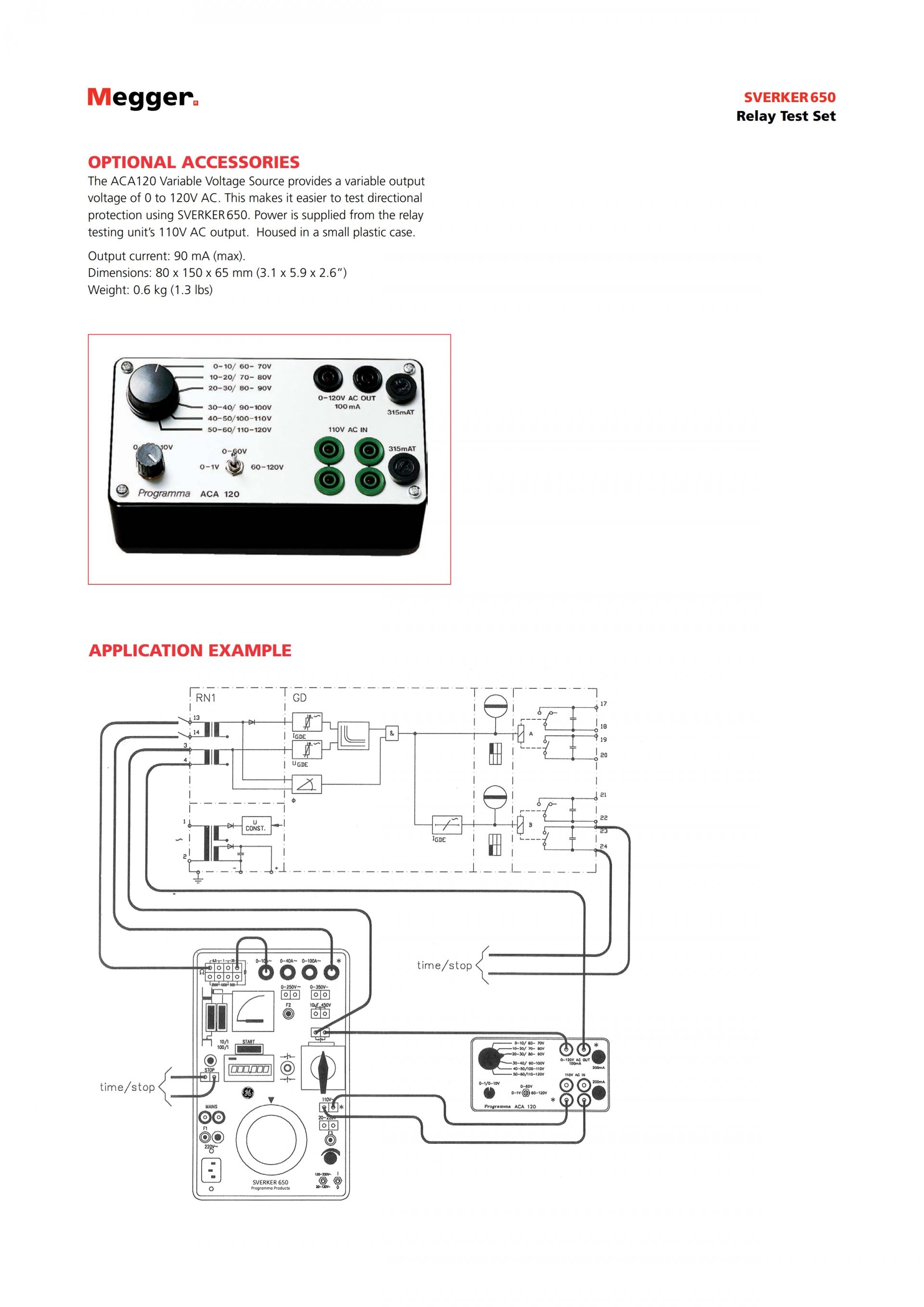

- 방향성 계전기 시험을 쉽게 하려면 별매 가변 전압원 ACA120(0~120 V AC, BA-90040)을 검토하세요
- 전류 출력은 범위별로 통전·휴지 시간이 정해져 있습니다(0~10 A 최대 2분/최소 30분, 0~40 A 20초/15분, 0~100 A 20초/5분). 시험 시간을 미리 확인하세요
- 20~220 V DC 출력은 S3 스위치로 2단계, R5로 연속 조정하며 리플 등 특성은 입력 전압 220 V AC +10% 기준입니다

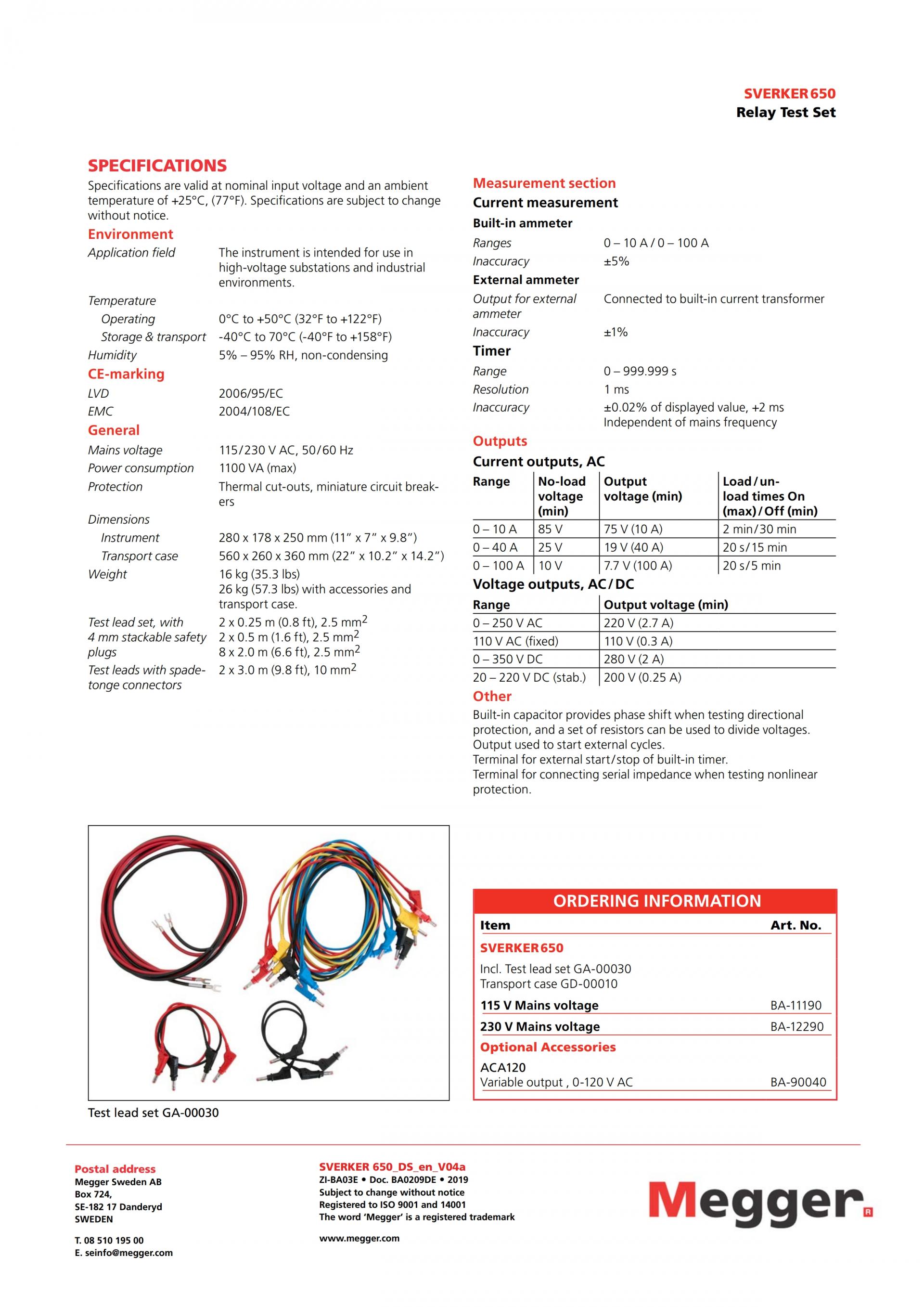

주요 사양
| 모델 | SVERKER 650 |
|---|---|
| 사용 환경 | 고전압 변전소 및 산업 환경 |
| 주전원 | 115/230 V AC, 50/60 Hz |
| 소비 전력 | 1100 VA (최대) |
| 보호 기능 | 열 차단(Thermal cut-outs), 소형 회로 차단기 |
| 자동 차단기 | F1 주전원 4 A / F2 3 A / F3 0.5 A |
| 내장 전류계 범위 | 0~10 A / 0~100 A |
| 외부 전류계 출력 | 내장 변류기에 연결, 오차 ±1% |
| 타이머 | 0~999.999 s, 분해능 1 ms, 전원 주파수와 무관 |
| 20~220 V DC 출력 특성 | 2단계 가변·안정화, 리플(peak to peak) 최대 4%, 부하 변동 3%, 라인 변동 4% 미만 (입력 220 V AC +10% 기준) |
| 커패시터 | 10 µF / 450 V AC (무효 전력 계전기용) |
| 기타 단자 | 외부 사이클 개시 출력, 내장 타이머 외부 시작·정지 단자, 출력 변압기 1차 측 저항 연결 단자, 외부 전류계 단자, 주전원 출력 |
| 표시 | 주전원 녹색 표시등, 트립 회로 황색 신호등 |
| 크기 | 본체 280 × 178 × 250 mm / 운반 케이스 560 × 260 × 360 mm |
| 무게 | 16 kg (35.3 lbs) / 액세서리·운반 케이스 포함 26 kg (57.3 lbs) |
| 사용 온도 | 0~+50 ℃ |
| 보관·운송 온도 | -40~+70 ℃ |
| 습도 | 5~95% RH (응결 없는 상태) |
AC 전류 출력
| 범위 | 무부하 전압(최소) | 출력 전압(최소) | 통전(최대)/휴지(최소) 시간 |
|---|---|---|---|
| 0~10 A | 85 V | 75 V (10 A) | 2분 / 30분 |
| 0~40 A | 25 V | 19 V (40 A) | 20초 / 15분 |
| 0~100 A | 10 V | 7.7 V (100 A) | 20초 / 5분 |
전압 출력 AC/DC
| 범위 | 출력 전압(최소) |
|---|---|
| 110 V AC (고정) | 110 V (0.3 A) |
| 0~350 V DC | 280 V (2 A) |
| 20~220 V DC (안정화) | 200 V (0.25 A) |
사양은 제조사 제공 자료 기준이며, 정격 입력 전압과 주위 온도 +25 ℃에서 유효합니다. 0~250 V AC 출력의 부하 시 출력 값은 자료끼리 표기가 달라 표에서 제외했습니다.
구성품
- 시험 리드 세트 GA-00030 (4 mm 적층형 안전 플러그 2 × 0.25 m·2 × 0.5 m·8 × 2.0 m, 2.5 mm² / 스페이드 단자 리드 2 × 3.0 m, 10 mm²)
- 운반 케이스 GD-00010
메거 ・ MEGGER
SVERKER 650
계전기 및 변전소 테스트 시스템
SVERKER 650 relay and substation test system
- 변전소 시험을 위한 엔지니어 도구 상자
낮은 진폭부터 높은 진폭까지 전 범위에 걸쳐 높은 정밀도로 1차 및 2차 주입이 가능합니다.
- 현장에서 독립적으로 작동 가능
내장형 제어판을 갖춘 SVERKER 650은 PC가 필요 없습니다.
- 현장 사용에 적합하며 견고하고 신뢰할 수 있습니다.
변압기 기술을 기반으로 한 견고한 전기적 설계로 추위와 더위에도 견딜 수 있으며, 팬이나 팬 구멍이 없어 먼지가 장치 외부로 유입되는 것을 방지합니다.
- 사용자 친화적
주요 테스트를 수행하는 데에는 교육이 필요하지 않습니다.
제품 소개
SVERKER 650 계전기 시험기는 다년간의 현장 계전기 시험 경험을 바탕으로 설계되어 뛰어난 성능을 자랑합니다. 콤팩트하면서도 강력한 이 장비는 신뢰성과 편의성 면에서 높은 평가를 받고 있으며, 1차 및 2차 계전기 시험에 필요한 모든 기능을 제공합니다. 거의 모든 유형의 단상 보호 장치를 시험할 수 있으며, 한 번에 한 상씩 시험하여 3상 보호 장치도 시험할 수 있습니다. 또한 위상 변환이 필요한 여러 보호 계전기 시스템도 시험 가능합니다.
SVERKER 650은 논리적인 설계와 구조를 갖추고 있으며, 배우고 사용하기가 매우 쉽습니다. 또한 컴팩트한 디자인과 가벼운 무게로 휴대성이 뛰어납니다. SVERKER 650의 보조 장비로는 테스트 리드 세트와 견고한 운반 케이스가 있습니다. 또 다른 유용한 액세서리로는 방향성 계전기 테스트를 간편하게 해주는 ACA120 전압 소스가 있습니다.
SVERKER 650은 고전압 변전소 및 산업 환경에 사용하기에 이상적입니다. 내장된 커패시터는 방향성 보호 계전기 테스트 시 위상 편이를 제공하며, 저항 세트를 사용하여 전압을 분배할 수 있습니다.
- The engineer´s toolbox for substation testing
Primary and secondary injection in complete ranges from low to high amplitudes with high precision.
- Standalone functionality in the field
With its built-in control panel, the SVERKER 650 eliminates the need for a PC.
- Rugged and reliable for field use
Electrical robust based on the transformer technology, can stand cold and hot climate, no fans or fan holes which keep dirt outside the unit.
- User-friendly
To do the main testing – training is not needed.
About the product
The SVERKER 650 relay test set has been designed to incorporate the benefits gleaned from many years of experience in field relay testing. Compact and powerful, this instrument has a well-earned reputation for reliability and convenience and it provides all of the functions needed for primary and secondary testing. Virtually all types of single-phase protection can be tested. You can also test three-phase protection by testing one phase at a time, as well as a number of protective relay systems that require phase shifting.
The SVERKER 650 features logical design and construction, is extraordinarily easy to learn and use, and its compact design and light weight make it extremely portable. Auxiliary equipment for SVERKER 650 includes a test lead set and a rugged transport case. Another useful accessory is the ACA120 voltage source which makes it easier to test directional relays.
The SVERKER 650 is ideal for use in high voltage substations and industrial environments. The built-in capacitor provides phase shift when testing directional protective relays and a set of resistors can be used to divide voltages.
