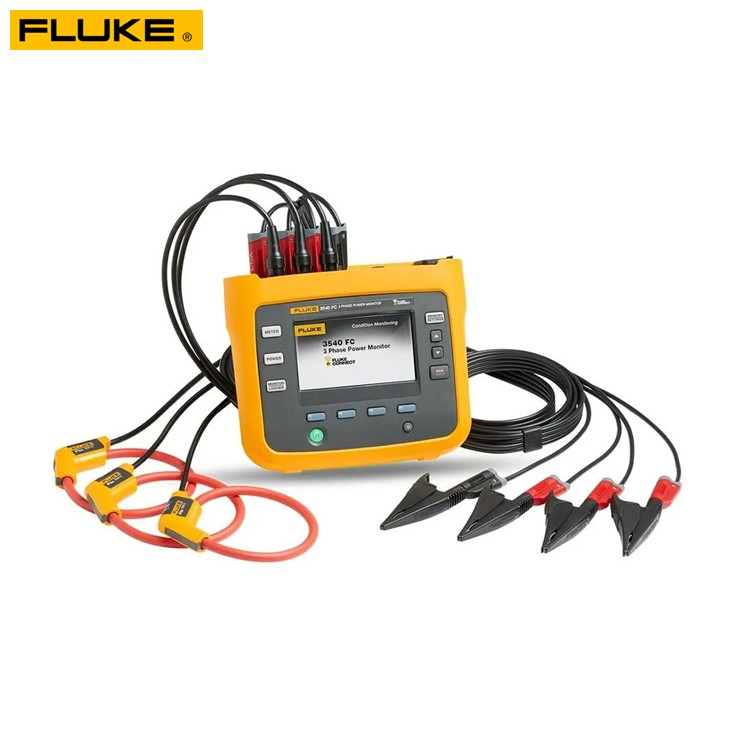

FLUKE 3540 FC 3상 전력 모니터 & 상태 모니터링 키트
가격문의(상세정보 참조)
FLUKE 3540 FC 3상 전력 모니터 & 상태 모니터링 키트
FLUKE 3540 FC Three-Phase Power Monitor and Condition Monitoring Kit
- 측정 항목
- 단상, 분할상(split phase), 삼상 부하 측정
- 전압, 전류, 주파수
- 유효전력, 무효전력, 역률
- 총 고조파 왜율(THD)
- 무선 데이터 수집 또는 1초 간격 기준 최대 1주일 저장 가능한 내부 메모리
- 실시간 및 과거 전력 데이터 원격 모니터링
- 소프트웨어를 통한 트렌드 분석, 그래프 표시, 구간별 분석(Timeboxing) 지원
- 설정된 임계값 초과 시 자동 알람 생성
- 배터리, 외부 전원 어댑터 또는 측정 라인 전원 사용 가능크기(W × H × D): 7.8 × 6.6 × 2.2 in
- 보호 등급: IP50 (IEC 60529 기준)
- Measures:
- Single, split, or three phase loads
- Voltage, current, and frequency
- Active power, non-active power, and power factor
- Total harmonic distortion
- Wireless data collection or internal memory sufficient for 1 week with 1 second data intervals
- Remotely monitor real-time and historical power variable data
- Visualize data with software trending, graphing, and timeboxing
- Auto-generated alarms when power variables deviate from pre-set thresholds
- Power options: Battery, power supply, or power from the measurement line
- Size: (W x H x D) 7.8 in. x 6.6 in. x 2.2 in.
- IP Rating: IP 50; IEC 60529
상품
원산지 USA
제조사 FLUKE
브랜드 FLUKE
배송
택배 · 기본 무료
클릭 하시면 이동합니다.
플루크 ・ FLUKE
3540 FC
3상 전력 모니터 & 상태 모니터링 키트
3540 FC Three-Phase Power Monitor and Condition Monitoring Kit
Fluke 3540 FC는 주요 전기 변수의 변화를 감지하여 장비를 모니터링합니다. 전류, 전압, 주파수 및 에너지 소비량은 기계에 과부하가 걸릴 때 변동합니다. 비침습적인 3540 FC를 사용하여 장비의 성능 저하 또는 조기 마모를 점검하십시오.
- 휴대용 장치는 확장 가능한 원격 전력 모니터링 솔루션을 제공합니다.
- 안전한 거리에서 전력 측정값을 확인하세요.
- 무선으로 실시간 전력 값을 수집합니다.
- 데이터에 기반한 의사결정을 내리세요
구성
- 플루크 3540 FC 3상 전력 모니터
- 전압 테스트 리드, 3상 + 중성선
- (4세트) 돌고래 클립, 검정색
- (3) i173x-flex1500 iFlex 전류 프로브, 30.5cm(12인치)
- 색상별로 구분된 전선 클립 세트
- 메인 전원 케이블
- (2세트) 적층형 플러그가 있는 테스트 리드, 10cm(3.9인치)
- (2세트) 적층형 플러그가 있는 테스트 리드, 1.5m(6.6피트)
- DC 전원 케이블
- 입력 커넥터 데칼
- 와이파이-USB 어댑터
- 자석 걸이 키트

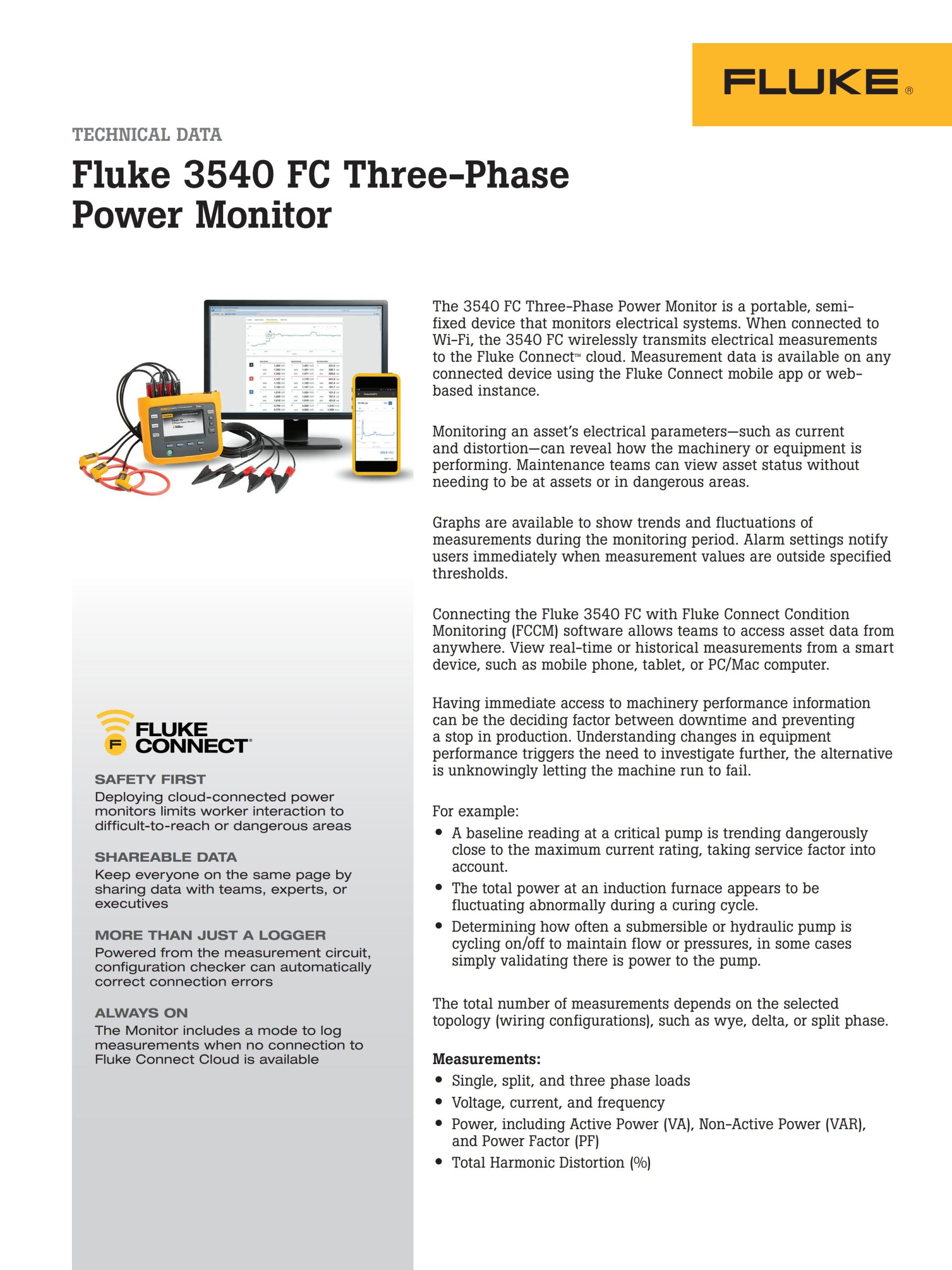

Product overview: Fluke 3540 FC Three-Phase Power Monitor and Condition Monitoring Kit
The Fluke 3540 FC monitors equipment for changes in key electrical variables. Current, voltage, frequency, and energy consumption fluctuate when machinery experiences excess load. Screen assets for performance or premature wear using the non-invasive 3540 FC.
- Portable device offers scalable, remote power monitoring solution
- View power measurements from a safe distance
- Wirelessly collect real-time power values
- Make data-driven decisions
See "Model" tab for kit options.

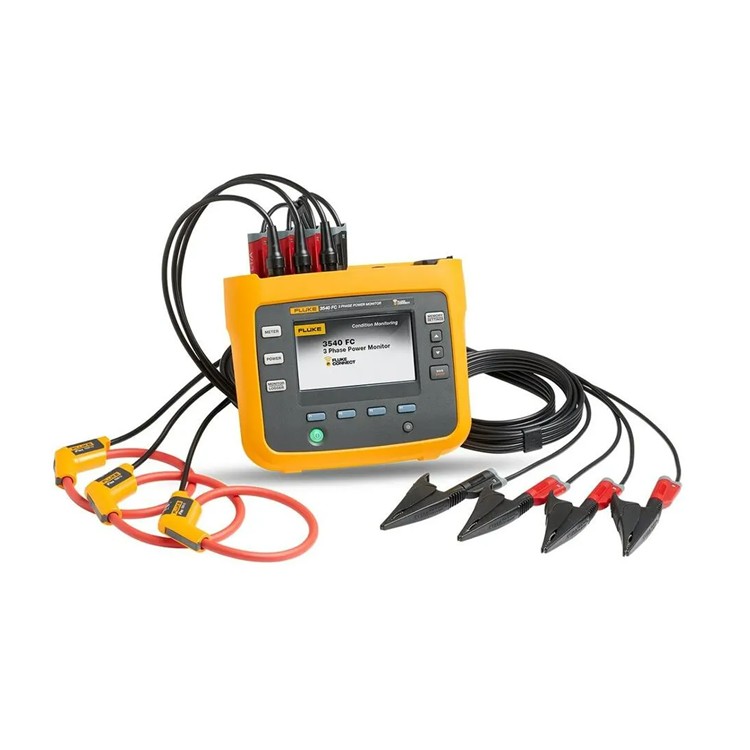

What's in the box:
- Fluke 3540 FC Three-Phase Power Monitor
- Voltage Test Lead, 3-phase + N
- (4 sets) Dolphin Clips, Black
- (3) i173x-flex1500 iFlex Current Probe, 30.5 cm (12 in)
- Set of color-coded Wire Clips
- Mains Power Cable
- (2 sets) test leads with stackable plugs, 10 cm (3.9 in)
- (2 sets) test leads with stackable plugs, 1.5 m (6.6 ft)
- DC Power Cable
- Input Connector Decal
- WiFi to USB Adapter
- Magnetic Hanging Kit
| 일반 사양 | ||
| 컬러 LCD 디스플레이 | 4.3인치 액티브 매트릭스 컬러 TFT, 480 x 272 픽셀, 저항막 터치 패널 | |
| 보증 | 3540 FC 및 내장 전원 공급 장치 | 2년 (배터리 미포함) |
| 부속품 | 1년 | |
| 교정 주기 | 2년 | |
| 크기(가로x세로x깊이) | 3540 FC | 19.8 x 16.7 x 5.5cm (7.8 x 6.6 x 2.2인치) |
| 분리형 전원 공급 장치 | 13.0 x 13.0 x 4.5cm (5.1 x 5.1 x 1.8인치) | |
| 전원 공급 장치가 연결된 3540 FC | 19.8cm x 16.7 x 9cm(7.8 x 6.6 x 4.0인치) | |
| 무게 | 3540 FC | 1.1kg (2.5lb) |
| 전원 공급 장치 | ||
| 변조 방지 | 켄싱턴 자물쇠 | |
| 환경 사양 | ||
| 작동 온도 | 0°C ~ +45°C (+32°F ~ +113°F) | |
| 보관 온도 | 작동 온도: -4°C ~ +140°F (섭씨 -20도 ~ 화씨 +60도), 배터리 사용 시: -4°F ~ +122°F (섭씨 -20도 ~ +50도) | |
| 작동 습도 | 10°C 미만(50°F 미만) 비응축 | |
| +10°C ~ +30°C (+50°F ~ +86°F) ≤95% | ||
| +30°C ~ +40°C (+86°F ~ +104°F) ≤75% | ||
| +40°C ~ +45°C (+104°F ~ +113°F) ≤45% | ||
| 작동 고도 | 2000m(6,500피트) (최대 4000m까지 1000V CAT II/600V CAT III/300V CAT IV로 출력 저하) | |
| 저장 고도 | 12,000미터(39,000피트) | |
| IP 등급 | IEC 60529:IP50, 보호 캡이 장착된 연결 상태 | |
| 진동 | MIL-T-28800E, 유형 3, 클래스 III, 스타일 B | |
| 안전 | ||
| IEC 61010-1 | IEC 전원 입력 | 과전압 범주 II, 오염 등급 2 |
| 전압 단자 | 과전압 범주 IV, 오염 등급 2 | |
| 전자기 호환성(EMC) | ||
| 국제적인 | IEC 61326-1: 산업 | |
| 한국 (KCC) | A급 장비(산업 방송 및 통신 장비) | |
| 미국 (FCC) | 47 CFR 15 하위 조항 B. 이 제품은 조항 15.103에 따라 면제 장치로 간주됩니다. | |
| 어댑터가 포함된 무선 라디오 | ||
| 주파수 범위 | 2412MHz ~ 2462MHz | |
| 출력 전력 | <100mW | |
| 전기 사양 | ||
| 단상 및 3상 토폴로지 | ||
| 배선 구성 | 1-Φ, 1-Φ IT, 분할 위상, 3-Φ 와이, 3-Φ 와이 IT, 3-Φ 와이 밸런스, 3-Φ 델타, 3-Φ Aron/Blondel(2요소 델타), 3-Φ 델타 오픈 레그, 3-Φ 하이 레그 델타, 3-Φ 델타 밸런스. 전류만(부하 연구) | |
| 전압 입력 | ||
| 입력 개수 | 4 (3상 및 중성) | |
| 최대 입력 전압 | 1000 Vrms (1700 Vpk) 상-중성선 전압 | |
| 입력 임피던스 | 각 상과 중성선 사이의 저항은 10MΩ입니다. | |
| 대역폭 | 42.5Hz ~ 3.5kHz | |
| 확장 | 1:1, 변수 | |
| 현재 입력 | ||
| 입력 개수 | 3. 부착된 센서에 따라 모드가 자동으로 선택됩니다. | |
| 전류 센서 출력 전압 | 집게 | 500mVrms / 50mVrms; CF 2.8 |
| 로고스키 코일 | 50Hz에서 150mVrms/15mVrms, 60Hz에서 180mVrms/18mVrms; CF 4; 모두 공칭 프로브 범위 내 | |
| 대역폭(-3dB) | 42.5Hz ~ 3.5kHz | |
| 확장 | 1:1 및 가변적 | |
| 데이터 수집 | ||
| 해결 | 16비트 동기 샘플링 | |
| 샘플링 주파수 | 10.24kHz, 50/60Hz, 전원 주파수와 동기화됨 | |
| 입력 신호 주파수 | 주전원 50/60Hz (42.5~69Hz) | |
| 데이터 저장소 | 내장 플래시 메모리(사용자 교체 불가) | |
| 메모리 크기 | 일반적인 오프라인 로깅 세션은 1주일 동안 1초 간격으로 진행됩니다. 가능한 로깅 세션 수와 로깅 기간은 사용자 요구 사항에 따라 달라집니다. | |
| 측정된 매개변수 | 전압, 전류, 주파수, THD V, THD A, 전력, 역률, 기본 전력, DPF | |
| 평균 간격 | 1초 | |
| 총 고조파 왜곡 | 전압 및 전류의 THD는 25개 고조파를 기준으로 계산됩니다. | |
| 계산된 최소/최대값의 곱하기 | ||
| 전압 | 전체 주기 RMS (50Hz에서 20ms, 60Hz에서 16.7ms) | |
| 현재의 | 반주기 RMS (50Hz에서 10ms, 60Hz에서 8.3ms) | |
| 힘 | 200밀리초 | |
| 인터페이스 | ||
| USB-A | 펌웨어 업데이트 시 최대 공급 전류: 120mA | |
| 와이파이 | ||
| 지원되는 모드 | 직접 연결 및 인프라 연결 | |
| 보안 | 사전 공유 키를 사용하는 WPA2-AES | |
| 전원 공급 장치 | ||
| 전압 범위 | 안전 플러그 입력 사용 시 정격 전압 100V ~ 500V (최소 85V ~ 최대 550V) | |
| 주 전원 | IEC 60320 C7 입력 사용 시 공칭 100V ~ 240V(최소 85V ~ 최대 265V) | |
| 전력 소비량 | 최대 50VA (IEC 60320 입력 사용 시 최대 15VA) | |
| 대기 전력 | IEC 60320 입력으로 전원을 공급받을 때만 0.3W 미만의 전력을 소비합니다. | |
| 능률 | 68.2% 이상 (에너지 효율 규정에 따름) | |
| 주파수 | 50/60Hz ±15% | |
| 배터리 전원 | 리튬 이온 3.7V, 9.25Wh, 고객 교체 가능 | |
| 배터리 사용 시간 | 최대 4시간 (에너지 절약 모드에서는 최대 5.5시간) | |
| 충전 시간 | 6시간 미만 | |

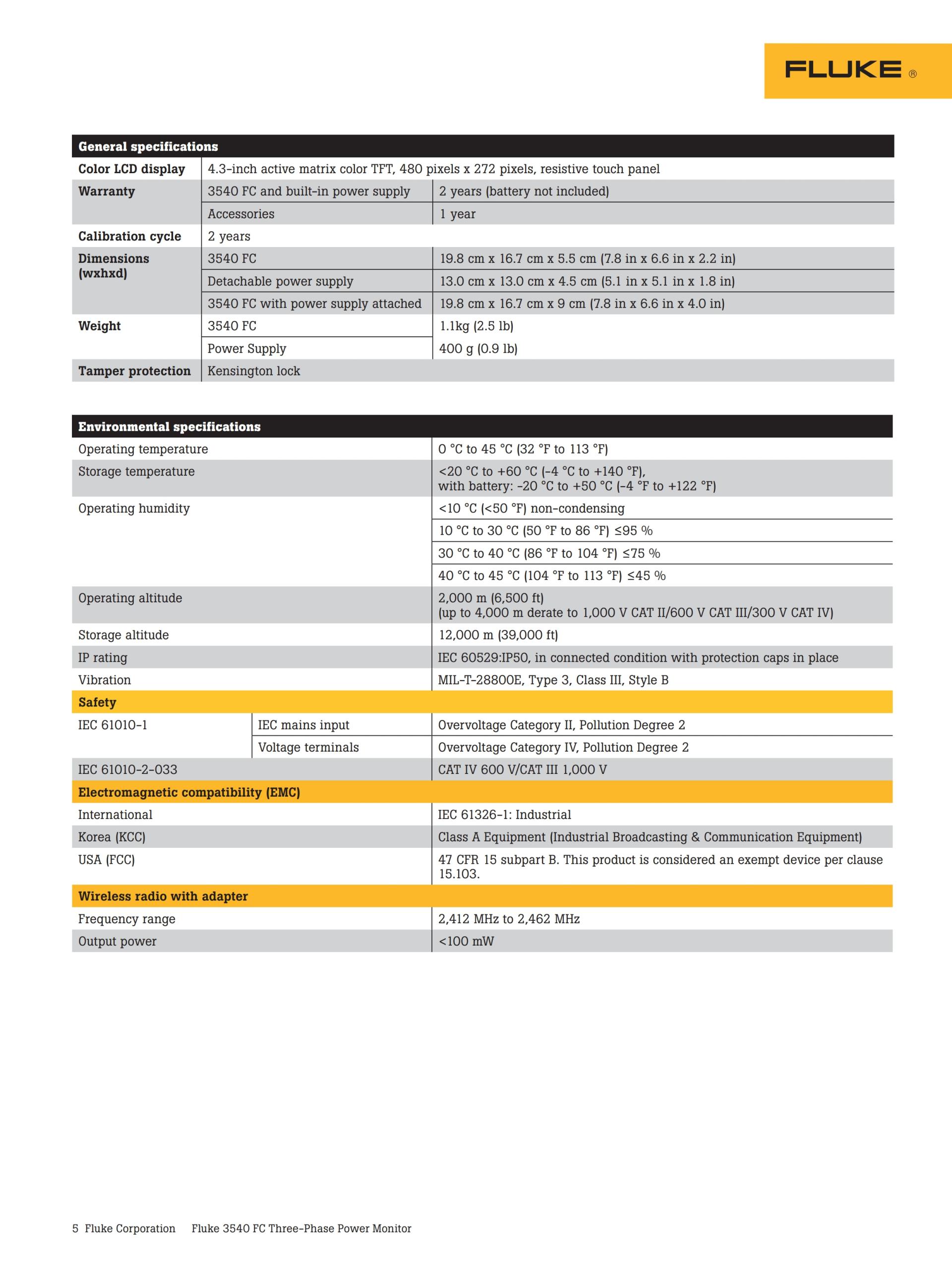

| General specifications | ||
| Color LCD display | 4.3-inch active matrix color TFT, 480 pixels x 272 pixels, resistive touch panel | |
| Warranty | 3540 FC and built-in power supply | 2 years (battery not included) |
| Accessories | 1 year | |
| Calibration cycle | 2 years | |
| Dimensions (WxHxD | 3540 FC | 19.8 x 16.7 x 5.5 cm (7.8 x 6.6 x 2.2 in) |
| Detachable power supply | 13.0 x 13.0 x 4.5 cm (5.1 x 5.1 x 1.8 in) | |
| 3540 FC with power supply attached | 19.8 cmx 16.7 x 9 cm (7.8 x 6.6 x 4.0 in) | |
| Weight | 3540 FC | 1.1kg (2.5 lb) |
| Power supply | ||
| Tamper protection | Kensington lock | |
| Environmental specifications | ||
| Operating temperature | 0 °C to +45 °C (+32 °F to +113 °F) | |
| Storage temperature | <20 °C to +60 °C (-4 °C to +140 °F), with battery: -20 °C to +50 °C (-4 °F to +122 °F) | |
| Operating humidity | <10 °C (<50 °F) non condensing | |
| +10 °C to +30 °C (+50 °F to +86 °F) ≤95 % | ||
| +30 °C to +40 °C (+86 °F to +104 °F) ≤75 % | ||
| +40 °C to +45 °C (+104 °F to +113 °F) ≤45 % | ||
| Operating altitude | 2000 m (6,500 ft) (up to 4,000 m derate to 1000 V CAT II/600 V CAT III/300 V CAT IV) | |
| Storage altitude | 12,000 m (39,000 ft) | |
| IP Rating | IEC 60529:IP50, in connected condition with protection caps in place | |
| Vibration | MIL-T-28800E, Type 3, Class III, Style B | |
| Safety | ||
| IEC 61010-1 | IEC mains input | Overvoltage Category II, Pollution Degree 2 |
| Voltage terminals | Overvoltage Category IV, Pollution Degree 2 | |
| Electromagnetic compatibility (EMC) | ||
| International | IEC 61326-1: Industrial | |
| Korea (KCC) | Class A Equipment (Industrial Broadcasting & Communication Equipment) | |
| USA (FCC) | 47 CFR 15 subpart B. This product is considered an exempt device per clause 15.103. | |
| Wireless radio with adapter | ||
| Frequency range | 2412 MHz to 2462 MHz | |
| Output power | <100 mW | |

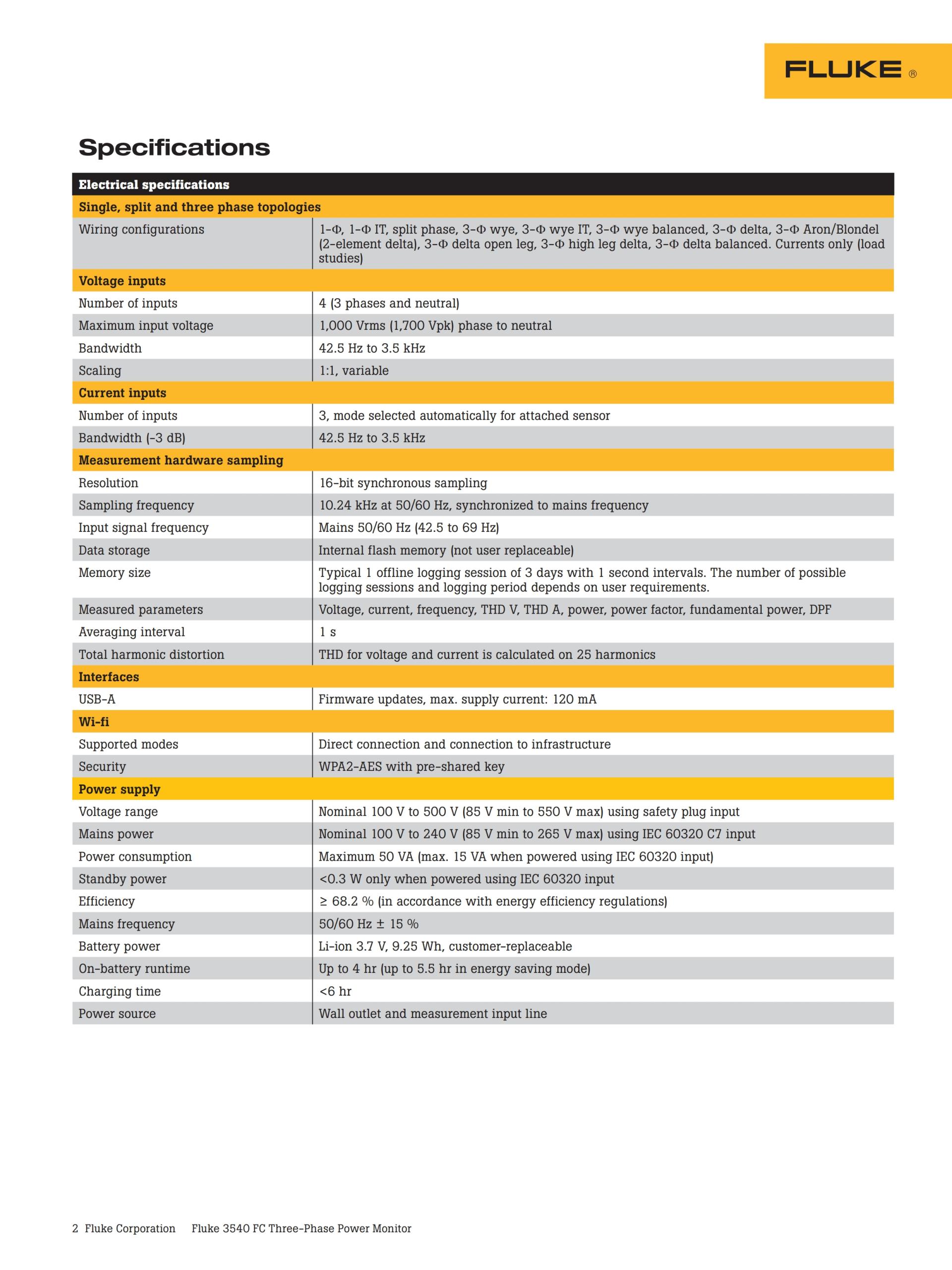

| Electrical specifications | ||
| Single and three-phase topologies | ||
| Wiring configurations | 1-Φ, 1-Φ IT, Split-phase, 3-Φ wye, 3-Φ wye IT, 3-Φ wye balanced, 3-Φ delta, 3-Φ Aron/Blondel (2-element delta), 3-Φ delta open leg, 3-Φ high leg delta, 3-Φ delta balanced. Currents only (load studies) | |
| Voltage inputs | ||
| Number of inputs | 4 (3 phases and neutral) | |
| Maximum input voltage | 1000 Vrms (1700 Vpk) phase to neutral | |
| Input impedance | 10 MΩ each phase to neutral | |
| Bandwidth | 42.5 Hz to 3.5 kHz | |
| Scaling | 1:1, variable | |
| Current inputs | ||
| Number of inputs | 3, mode selected automatically for attached sensor | |
| Current sensor output voltage | Clamp | 500 mVrms / 50 mVrms; CF 2.8 |
| Rogowski coil | 150 mVrms/15 mVrms at 50 Hz, 180 mVrms/18 mVrms at 60 Hz; CF 4; all at nominal probe range | |
| Bandwidth (-3 dB) | 42.5 Hz to 3.5 kHz | |
| Scaling | 1:1 and variable | |
| Data acquisition | ||
| Resolution | 16-bit synchronous sampling | |
| Sampling frequency | 10.24 kHz at 50/60Hz, synchronized to mains frequency | |
| Input signal frequency | Mains 50/60 Hz (42.5 to 69 Hz) | |
| Data storage | Internal flash memory (not user replaceable) | |
| Memory size | Typical 1 offline logging session of 1 week with 1 second intervals. The number of possible logging sessions and logging period depends on user requirements. | |
| Measured parameters | Voltage, current, frequency, THD V, THD A, power, power factor, fundamental power, DPF | |
| Averaging interval | 1 s | |
| Total harmonic distortion | THD for voltage and current is calculated on 25 harmonics | |
| Calculated min/max values times | ||
| Voltage | Full cycle RMS (20 ms at 50 Hz, 16.7 ms at 60 HZ) | |
| Current | Half cycle RMS (10 ms at 50 Hz, 8.3 ms at 60 Hz) | |
| Power | 200 ms | |
| Interfaces | ||
| USB-A | Firmware updates, max. supply current: 120 mA | |
| WiFi | ||
| Supported modes | Direct connection and connection to infrastructure | |
| Security | WPA2-AES with pre-shared key | |
| Power supply | ||
| Voltage range | Nominal 100 V to 500 V (85 V min to 550 V max) using safety plug input | |
| Mains power | Nominal 100 V to 240 V (85 V min to 265 V max) using IEC 60320 C7 input | |
| Power consumption | Maximum 50 VA (max. 15 VA when powered using IEC 60320 input) | |
| Standby power | <0.3 W only when powered using IEC 60320 input | |
| Efficiency | ≥68.2 % (in accordance with energy efficiency regulations) | |
| Mains frequency | 50/60 Hz ±15 % | |
| Battery power | Li-ion 3.7 V, 9.25 Wh, customer-replaceable | |
| On-battery runtime | Up to 4 hr (up to 5.5 hr in energy saving mode) | |
| Charging time | <6 hr | |
가격이 궁금하신가요?
더 많은 자료는?
지니어스인더스트리가 취급하는 대부분의 제품은 사업자 간 거래(B2B) 목적의 산업·연구용 전문 계측 장비입니다.
모든 제품은 주문 제작 또는 해외/본사 주문을 통해 공급되고 있으며 실제 현장/시험 환경에서 사용되는 특성상, 장비 개봉, 전원 인가, 설치/시운전, 교정(캘리브레이션) 진행 등으로 제품의 신뢰도와 가치가 달라지기 때문에 일반 소비재와 달리 단순 변심 사유의 반품·환불이 어렵습니다. 다만 초기 제품 하자(동일 모델 대비 명백한 불량, 운송 중 파손, 사양 상이 등)가 확인되는 경우에는 수령 후 [7일 이내] 연락 주시면 점검 후 조치 또는 A/S 절차를 안내해 드리고 있습니다.
단순 변심, 사양 선택 착오, 내부 사정(예: 예산/프로젝트 변경 등)과 같은 구매자 사유로 반품을 요청하시는 경우에는 반품이 제한되며, 예외적으로 협의가 진행될 경우에도 왕복 운송비, 검수 비용, 감가 비용 및 재 입고 수수료 등이 청구될 수 있습니다. 구체적인 거래 조건(납기, A/S 범위, 교환 가능 여부 등)은 발행된 견적서, 발주서 확인 메일, 납품서 등에 명시된 내용을 우선합니다. 기타 도움이 필요한 경우 견적서에 명시된 지니어스 영업부 담당자에게 문의해 주시기 바랍니다.
클릭 하시면 이동합니다.
플루크 ・ FLUKE
3540 FC
3상 전력 모니터 & 상태 모니터링 키트
3540 FC Three-Phase Power Monitor and Condition Monitoring Kit
Fluke 3540 FC는 주요 전기 변수의 변화를 감지하여 장비를 모니터링합니다. 전류, 전압, 주파수 및 에너지 소비량은 기계에 과부하가 걸릴 때 변동합니다. 비침습적인 3540 FC를 사용하여 장비의 성능 저하 또는 조기 마모를 점검하십시오.
- 휴대용 장치는 확장 가능한 원격 전력 모니터링 솔루션을 제공합니다.
- 안전한 거리에서 전력 측정값을 확인하세요.
- 무선으로 실시간 전력 값을 수집합니다.
- 데이터에 기반한 의사결정을 내리세요
구성
- 플루크 3540 FC 3상 전력 모니터
- 전압 테스트 리드, 3상 + 중성선
- (4세트) 돌고래 클립, 검정색
- (3) i173x-flex1500 iFlex 전류 프로브, 30.5cm(12인치)
- 색상별로 구분된 전선 클립 세트
- 메인 전원 케이블
- (2세트) 적층형 플러그가 있는 테스트 리드, 10cm(3.9인치)
- (2세트) 적층형 플러그가 있는 테스트 리드, 1.5m(6.6피트)
- DC 전원 케이블
- 입력 커넥터 데칼
- 와이파이-USB 어댑터
- 자석 걸이 키트
Product overview: Fluke 3540 FC Three-Phase Power Monitor and Condition Monitoring Kit
The Fluke 3540 FC monitors equipment for changes in key electrical variables. Current, voltage, frequency, and energy consumption fluctuate when machinery experiences excess load. Screen assets for performance or premature wear using the non-invasive 3540 FC.
- Portable device offers scalable, remote power monitoring solution
- View power measurements from a safe distance
- Wirelessly collect real-time power values
- Make data-driven decisions
See "Model" tab for kit options.
What's in the box:
- Fluke 3540 FC Three-Phase Power Monitor
- Voltage Test Lead, 3-phase + N
- (4 sets) Dolphin Clips, Black
- (3) i173x-flex1500 iFlex Current Probe, 30.5 cm (12 in)
- Set of color-coded Wire Clips
- Mains Power Cable
- (2 sets) test leads with stackable plugs, 10 cm (3.9 in)
- (2 sets) test leads with stackable plugs, 1.5 m (6.6 ft)
- DC Power Cable
- Input Connector Decal
- WiFi to USB Adapter
- Magnetic Hanging Kit
| 일반 사양 | ||
| 컬러 LCD 디스플레이 | 4.3인치 액티브 매트릭스 컬러 TFT, 480 x 272 픽셀, 저항막 터치 패널 | |
| 보증 | 3540 FC 및 내장 전원 공급 장치 | 2년 (배터리 미포함) |
| 부속품 | 1년 | |
| 교정 주기 | 2년 | |
| 크기(가로x세로x깊이) | 3540 FC | 19.8 x 16.7 x 5.5cm (7.8 x 6.6 x 2.2인치) |
| 분리형 전원 공급 장치 | 13.0 x 13.0 x 4.5cm (5.1 x 5.1 x 1.8인치) | |
| 전원 공급 장치가 연결된 3540 FC | 19.8cm x 16.7 x 9cm(7.8 x 6.6 x 4.0인치) | |
| 무게 | 3540 FC | 1.1kg (2.5lb) |
| 전원 공급 장치 | ||
| 변조 방지 | 켄싱턴 자물쇠 | |
| 환경 사양 | ||
| 작동 온도 | 0°C ~ +45°C (+32°F ~ +113°F) | |
| 보관 온도 | 작동 온도: -4°C ~ +140°F (섭씨 -20도 ~ 화씨 +60도), 배터리 사용 시: -4°F ~ +122°F (섭씨 -20도 ~ +50도) | |
| 작동 습도 | 10°C 미만(50°F 미만) 비응축 | |
| +10°C ~ +30°C (+50°F ~ +86°F) ≤95% | ||
| +30°C ~ +40°C (+86°F ~ +104°F) ≤75% | ||
| +40°C ~ +45°C (+104°F ~ +113°F) ≤45% | ||
| 작동 고도 | 2000m(6,500피트) (최대 4000m까지 1000V CAT II/600V CAT III/300V CAT IV로 출력 저하) | |
| 저장 고도 | 12,000미터(39,000피트) | |
| IP 등급 | IEC 60529:IP50, 보호 캡이 장착된 연결 상태 | |
| 진동 | MIL-T-28800E, 유형 3, 클래스 III, 스타일 B | |
| 안전 | ||
| IEC 61010-1 | IEC 전원 입력 | 과전압 범주 II, 오염 등급 2 |
| 전압 단자 | 과전압 범주 IV, 오염 등급 2 | |
| 전자기 호환성(EMC) | ||
| 국제적인 | IEC 61326-1: 산업 | |
| 한국 (KCC) | A급 장비(산업 방송 및 통신 장비) | |
| 미국 (FCC) | 47 CFR 15 하위 조항 B. 이 제품은 조항 15.103에 따라 면제 장치로 간주됩니다. | |
| 어댑터가 포함된 무선 라디오 | ||
| 주파수 범위 | 2412MHz ~ 2462MHz | |
| 출력 전력 | <100mW | |
| 전기 사양 | ||
| 단상 및 3상 토폴로지 | ||
| 배선 구성 | 1-Φ, 1-Φ IT, 분할 위상, 3-Φ 와이, 3-Φ 와이 IT, 3-Φ 와이 밸런스, 3-Φ 델타, 3-Φ Aron/Blondel(2요소 델타), 3-Φ 델타 오픈 레그, 3-Φ 하이 레그 델타, 3-Φ 델타 밸런스. 전류만(부하 연구) | |
| 전압 입력 | ||
| 입력 개수 | 4 (3상 및 중성) | |
| 최대 입력 전압 | 1000 Vrms (1700 Vpk) 상-중성선 전압 | |
| 입력 임피던스 | 각 상과 중성선 사이의 저항은 10MΩ입니다. | |
| 대역폭 | 42.5Hz ~ 3.5kHz | |
| 확장 | 1:1, 변수 | |
| 현재 입력 | ||
| 입력 개수 | 3. 부착된 센서에 따라 모드가 자동으로 선택됩니다. | |
| 전류 센서 출력 전압 | 집게 | 500mVrms / 50mVrms; CF 2.8 |
| 로고스키 코일 | 50Hz에서 150mVrms/15mVrms, 60Hz에서 180mVrms/18mVrms; CF 4; 모두 공칭 프로브 범위 내 | |
| 대역폭(-3dB) | 42.5Hz ~ 3.5kHz | |
| 확장 | 1:1 및 가변적 | |
| 데이터 수집 | ||
| 해결 | 16비트 동기 샘플링 | |
| 샘플링 주파수 | 10.24kHz, 50/60Hz, 전원 주파수와 동기화됨 | |
| 입력 신호 주파수 | 주전원 50/60Hz (42.5~69Hz) | |
| 데이터 저장소 | 내장 플래시 메모리(사용자 교체 불가) | |
| 메모리 크기 | 일반적인 오프라인 로깅 세션은 1주일 동안 1초 간격으로 진행됩니다. 가능한 로깅 세션 수와 로깅 기간은 사용자 요구 사항에 따라 달라집니다. | |
| 측정된 매개변수 | 전압, 전류, 주파수, THD V, THD A, 전력, 역률, 기본 전력, DPF | |
| 평균 간격 | 1초 | |
| 총 고조파 왜곡 | 전압 및 전류의 THD는 25개 고조파를 기준으로 계산됩니다. | |
| 계산된 최소/최대값의 곱하기 | ||
| 전압 | 전체 주기 RMS (50Hz에서 20ms, 60Hz에서 16.7ms) | |
| 현재의 | 반주기 RMS (50Hz에서 10ms, 60Hz에서 8.3ms) | |
| 힘 | 200밀리초 | |
| 인터페이스 | ||
| USB-A | 펌웨어 업데이트 시 최대 공급 전류: 120mA | |
| 와이파이 | ||
| 지원되는 모드 | 직접 연결 및 인프라 연결 | |
| 보안 | 사전 공유 키를 사용하는 WPA2-AES | |
| 전원 공급 장치 | ||
| 전압 범위 | 안전 플러그 입력 사용 시 정격 전압 100V ~ 500V (최소 85V ~ 최대 550V) | |
| 주 전원 | IEC 60320 C7 입력 사용 시 공칭 100V ~ 240V(최소 85V ~ 최대 265V) | |
| 전력 소비량 | 최대 50VA (IEC 60320 입력 사용 시 최대 15VA) | |
| 대기 전력 | IEC 60320 입력으로 전원을 공급받을 때만 0.3W 미만의 전력을 소비합니다. | |
| 능률 | 68.2% 이상 (에너지 효율 규정에 따름) | |
| 주파수 | 50/60Hz ±15% | |
| 배터리 전원 | 리튬 이온 3.7V, 9.25Wh, 고객 교체 가능 | |
| 배터리 사용 시간 | 최대 4시간 (에너지 절약 모드에서는 최대 5.5시간) | |
| 충전 시간 | 6시간 미만 | |
| General specifications | ||
| Color LCD display | 4.3-inch active matrix color TFT, 480 pixels x 272 pixels, resistive touch panel | |
| Warranty | 3540 FC and built-in power supply | 2 years (battery not included) |
| Accessories | 1 year | |
| Calibration cycle | 2 years | |
| Dimensions (WxHxD | 3540 FC | 19.8 x 16.7 x 5.5 cm (7.8 x 6.6 x 2.2 in) |
| Detachable power supply | 13.0 x 13.0 x 4.5 cm (5.1 x 5.1 x 1.8 in) | |
| 3540 FC with power supply attached | 19.8 cmx 16.7 x 9 cm (7.8 x 6.6 x 4.0 in) | |
| Weight | 3540 FC | 1.1kg (2.5 lb) |
| Power supply | ||
| Tamper protection | Kensington lock | |
| Environmental specifications | ||
| Operating temperature | 0 °C to +45 °C (+32 °F to +113 °F) | |
| Storage temperature | <20 °C to +60 °C (-4 °C to +140 °F), with battery: -20 °C to +50 °C (-4 °F to +122 °F) | |
| Operating humidity | <10 °C (<50 °F) non condensing | |
| +10 °C to +30 °C (+50 °F to +86 °F) ≤95 % | ||
| +30 °C to +40 °C (+86 °F to +104 °F) ≤75 % | ||
| +40 °C to +45 °C (+104 °F to +113 °F) ≤45 % | ||
| Operating altitude | 2000 m (6,500 ft) (up to 4,000 m derate to 1000 V CAT II/600 V CAT III/300 V CAT IV) | |
| Storage altitude | 12,000 m (39,000 ft) | |
| IP Rating | IEC 60529:IP50, in connected condition with protection caps in place | |
| Vibration | MIL-T-28800E, Type 3, Class III, Style B | |
| Safety | ||
| IEC 61010-1 | IEC mains input | Overvoltage Category II, Pollution Degree 2 |
| Voltage terminals | Overvoltage Category IV, Pollution Degree 2 | |
| Electromagnetic compatibility (EMC) | ||
| International | IEC 61326-1: Industrial | |
| Korea (KCC) | Class A Equipment (Industrial Broadcasting & Communication Equipment) | |
| USA (FCC) | 47 CFR 15 subpart B. This product is considered an exempt device per clause 15.103. | |
| Wireless radio with adapter | ||
| Frequency range | 2412 MHz to 2462 MHz | |
| Output power | <100 mW | |
| Electrical specifications | ||
| Single and three-phase topologies | ||
| Wiring configurations | 1-Φ, 1-Φ IT, Split-phase, 3-Φ wye, 3-Φ wye IT, 3-Φ wye balanced, 3-Φ delta, 3-Φ Aron/Blondel (2-element delta), 3-Φ delta open leg, 3-Φ high leg delta, 3-Φ delta balanced. Currents only (load studies) | |
| Voltage inputs | ||
| Number of inputs | 4 (3 phases and neutral) | |
| Maximum input voltage | 1000 Vrms (1700 Vpk) phase to neutral | |
| Input impedance | 10 MΩ each phase to neutral | |
| Bandwidth | 42.5 Hz to 3.5 kHz | |
| Scaling | 1:1, variable | |
| Current inputs | ||
| Number of inputs | 3, mode selected automatically for attached sensor | |
| Current sensor output voltage | Clamp | 500 mVrms / 50 mVrms; CF 2.8 |
| Rogowski coil | 150 mVrms/15 mVrms at 50 Hz, 180 mVrms/18 mVrms at 60 Hz; CF 4; all at nominal probe range | |
| Bandwidth (-3 dB) | 42.5 Hz to 3.5 kHz | |
| Scaling | 1:1 and variable | |
| Data acquisition | ||
| Resolution | 16-bit synchronous sampling | |
| Sampling frequency | 10.24 kHz at 50/60Hz, synchronized to mains frequency | |
| Input signal frequency | Mains 50/60 Hz (42.5 to 69 Hz) | |
| Data storage | Internal flash memory (not user replaceable) | |
| Memory size | Typical 1 offline logging session of 1 week with 1 second intervals. The number of possible logging sessions and logging period depends on user requirements. | |
| Measured parameters | Voltage, current, frequency, THD V, THD A, power, power factor, fundamental power, DPF | |
| Averaging interval | 1 s | |
| Total harmonic distortion | THD for voltage and current is calculated on 25 harmonics | |
| Calculated min/max values times | ||
| Voltage | Full cycle RMS (20 ms at 50 Hz, 16.7 ms at 60 HZ) | |
| Current | Half cycle RMS (10 ms at 50 Hz, 8.3 ms at 60 Hz) | |
| Power | 200 ms | |
| Interfaces | ||
| USB-A | Firmware updates, max. supply current: 120 mA | |
| WiFi | ||
| Supported modes | Direct connection and connection to infrastructure | |
| Security | WPA2-AES with pre-shared key | |
| Power supply | ||
| Voltage range | Nominal 100 V to 500 V (85 V min to 550 V max) using safety plug input | |
| Mains power | Nominal 100 V to 240 V (85 V min to 265 V max) using IEC 60320 C7 input | |
| Power consumption | Maximum 50 VA (max. 15 VA when powered using IEC 60320 input) | |
| Standby power | <0.3 W only when powered using IEC 60320 input | |
| Efficiency | ≥68.2 % (in accordance with energy efficiency regulations) | |
| Mains frequency | 50/60 Hz ±15 % | |
| Battery power | Li-ion 3.7 V, 9.25 Wh, customer-replaceable | |
| On-battery runtime | Up to 4 hr (up to 5.5 hr in energy saving mode) | |
| Charging time | <6 hr | |
가격이 궁금하신가요?
더 많은 자료는?
지니어스인더스트리가 취급하는 대부분의 제품은 사업자 간 거래(B2B) 목적의 산업·연구용 전문 계측 장비입니다.
모든 제품은 주문 제작 또는 해외/본사 주문을 통해 공급되고 있으며 실제 현장/시험 환경에서 사용되는 특성상, 장비 개봉, 전원 인가, 설치/시운전, 교정(캘리브레이션) 진행 등으로 제품의 신뢰도와 가치가 달라지기 때문에 일반 소비재와 달리 단순 변심 사유의 반품·환불이 어렵습니다. 다만 초기 제품 하자(동일 모델 대비 명백한 불량, 운송 중 파손, 사양 상이 등)가 확인되는 경우에는 수령 후 [7일 이내] 연락 주시면 점검 후 조치 또는 A/S 절차를 안내해 드리고 있습니다.
단순 변심, 사양 선택 착오, 내부 사정(예: 예산/프로젝트 변경 등)과 같은 구매자 사유로 반품을 요청하시는 경우에는 반품이 제한되며, 예외적으로 협의가 진행될 경우에도 왕복 운송비, 검수 비용, 감가 비용 및 재 입고 수수료 등이 청구될 수 있습니다. 구체적인 거래 조건(납기, A/S 범위, 교환 가능 여부 등)은 발행된 견적서, 발주서 확인 메일, 납품서 등에 명시된 내용을 우선합니다. 기타 도움이 필요한 경우 견적서에 명시된 지니어스 영업부 담당자에게 문의해 주시기 바랍니다.
