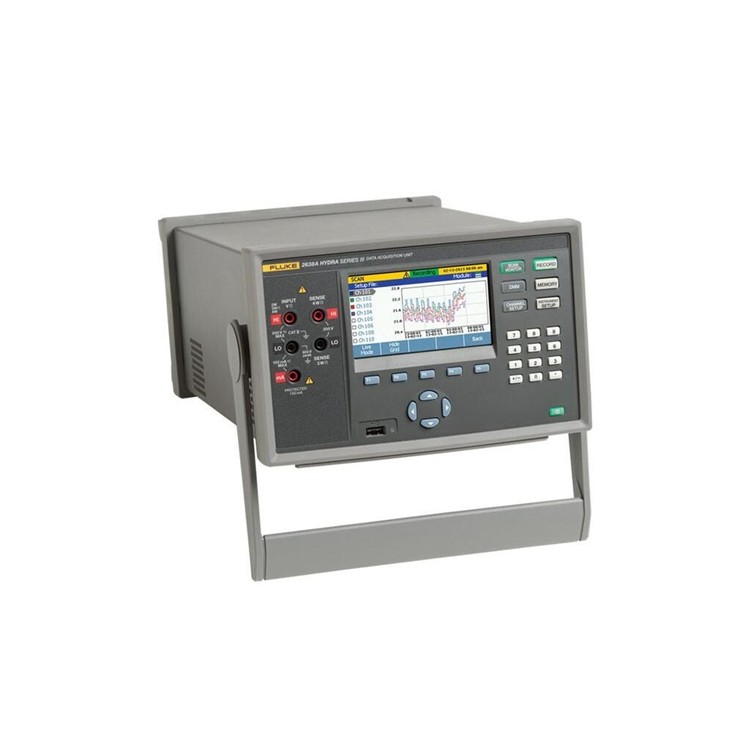

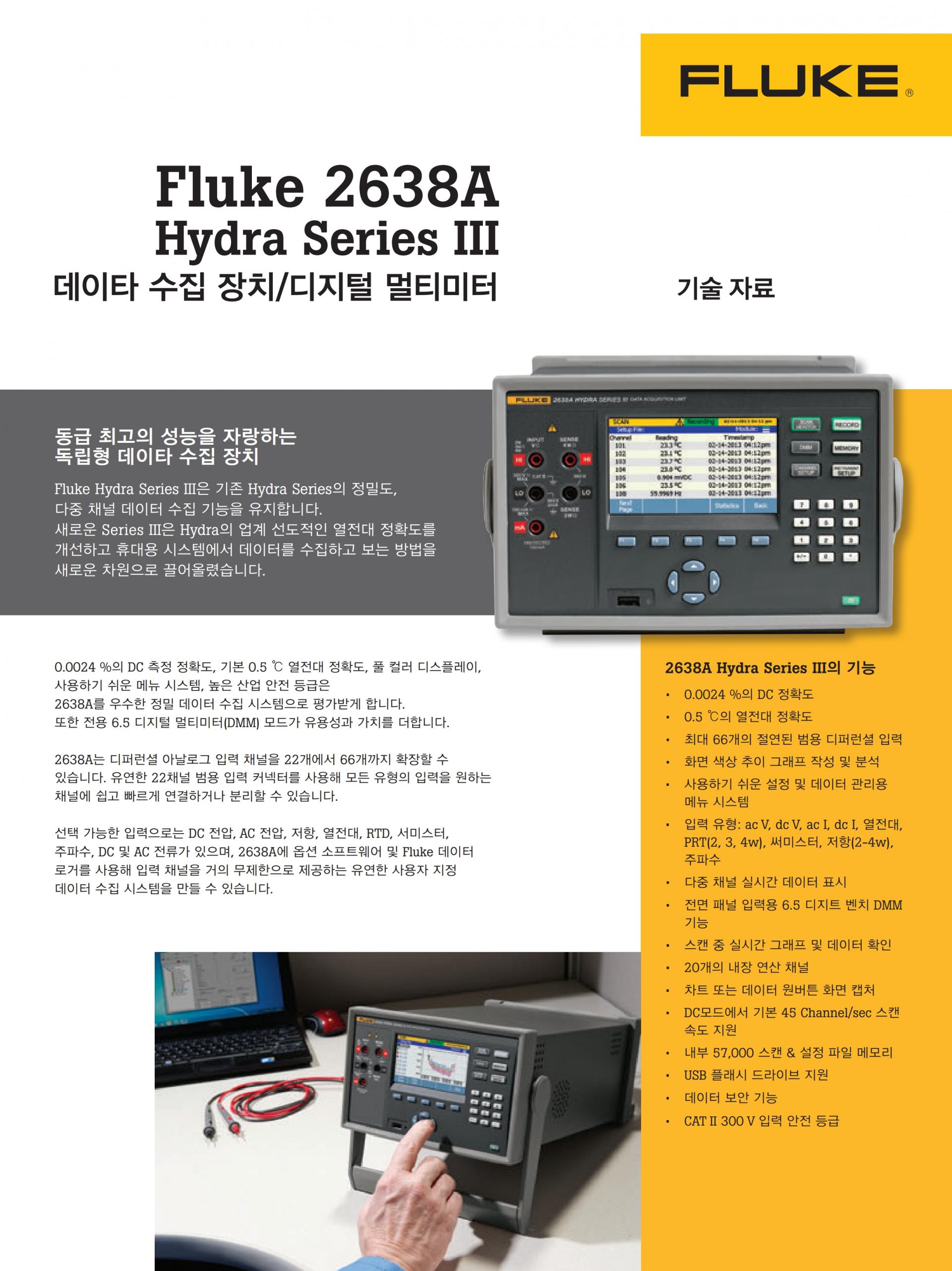

FLUKE 2638A Hydra Series III 데이타 수집 장치/디지털 멀티미터
가격문의(상세정보 참조)
FLUKE 2638A Hydra Series III 데이타 수집 장치/디지털 멀티미터
FLUKE 2638A Hydra Series III Data Acquisition
- 0.0024 %의 DC 정확도
- 0.5 ℃의 열전대 정확도
- 최대 66개의 절연된 범용 디퍼런셜 입력
- 화면 색상 추이 그래프 작성 및 분석
- 사용하기 쉬운 설정 및 데이터 관리용 메뉴 시스템
- 입력 유형: ac V, dc V, ac I, dc I, 열전대, PRT(2, 3, 4w), 써미스터, 저항(2-4w), 주파수
- 다중 채널 실시간 데이터 표시
- 전면 패널 입력용 6.5 디지트 벤치 DMM 기능
- 스캔 중 실시간 그래프 및 데이터 확인
- 20개의 내장 연산 채널
- 차트 또는 데이터 원버튼 화면 캡처
- DC모드에서 기본 45 Channel/sec 스캔 속도 지원
- 내부 57,000 스캔 & 설정 파일 메모리
- USB 플래시 드라이브 지원
- 데이터 보안 기능
- CAT II 300 V 입력 안전 등급
상품
원산지 USA
제조사 FLUKE
브랜드 FLUKE
배송
택배 · 기본 무료
클릭 하시면 이동합니다.
플루크 ・ FLUKE
2638A
Hydra Series III 데이타 수집 장치/디지털 멀티미터
2638A Hydra Series III Data Acquisition

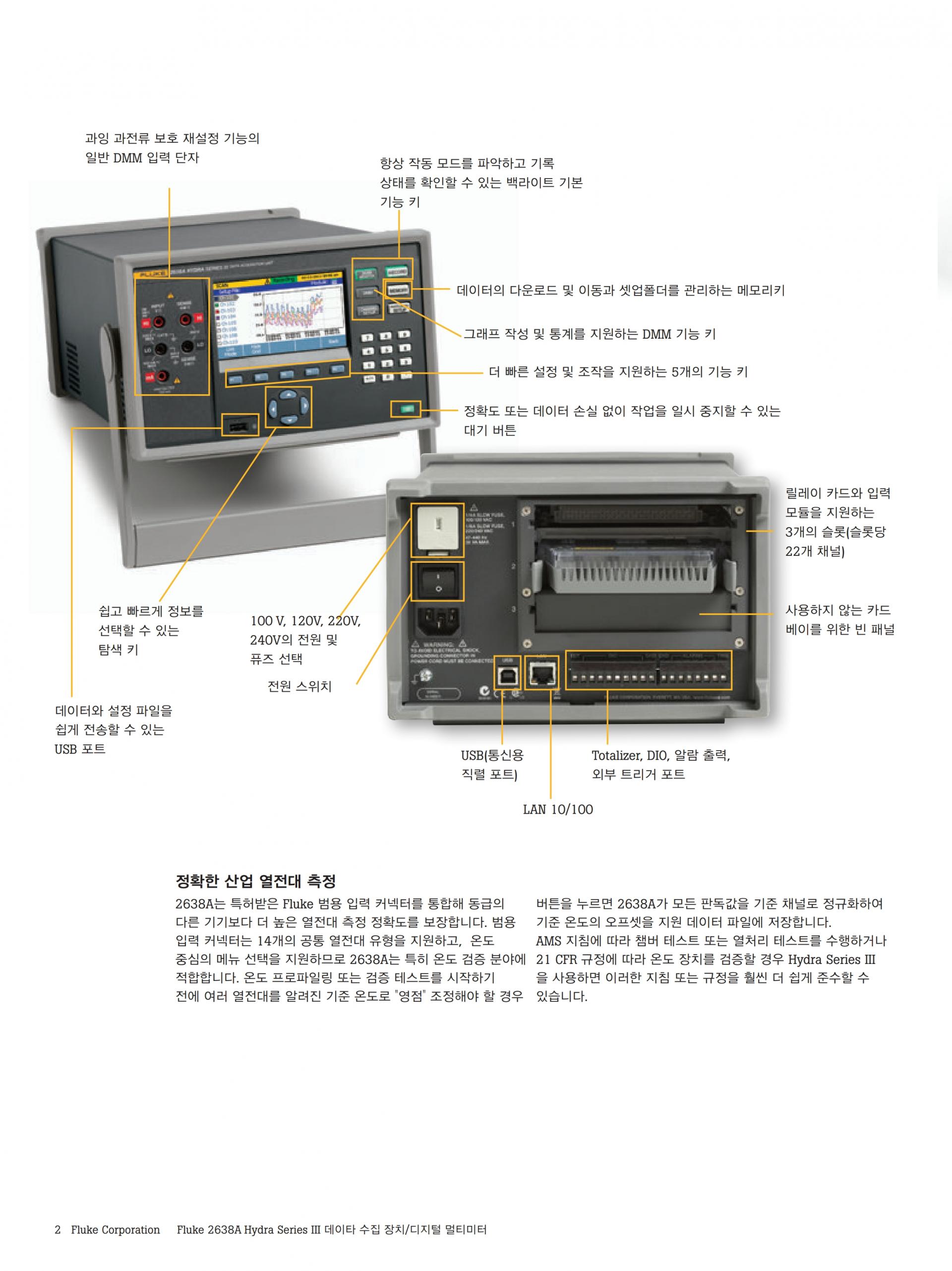

정확한 산업 열전대 측정
2638A는 특허받은 Fluke 범용 입력 커넥터를 통합해 동급의 다른 기기보다 더 높은 열전대 측정 정확도를 보장합니다. 범용 입력 커넥터는 14개의 공통 열전대 유형을 지원하고, 온도 중심의 메뉴 선택을 지원하므로 2638A는 특히 온도 검증 분야에 적합합니다. 온도 프로파일링 또는 검증 테스트를 시작하기 전에 여러 열전대를 알려진 기준 온도로 “영점” 조정해야 할 경우 버튼을 누르면 2638A가 모든 판독값을 기준 채널로 정규화하여 기준 온도의 오프셋을 지원 데이터 파일에 저장합니다. AMS 지침에 따라 챔버 테스트 또는 열처리 테스트를 수행하거나 21 CFR 규정에 따라 온도 장치를 검증할 경우 Hydra Series III을 사용하면 이러한 지침 또는 규정을 훨씬 더 쉽게 준수할 수 있습니다.

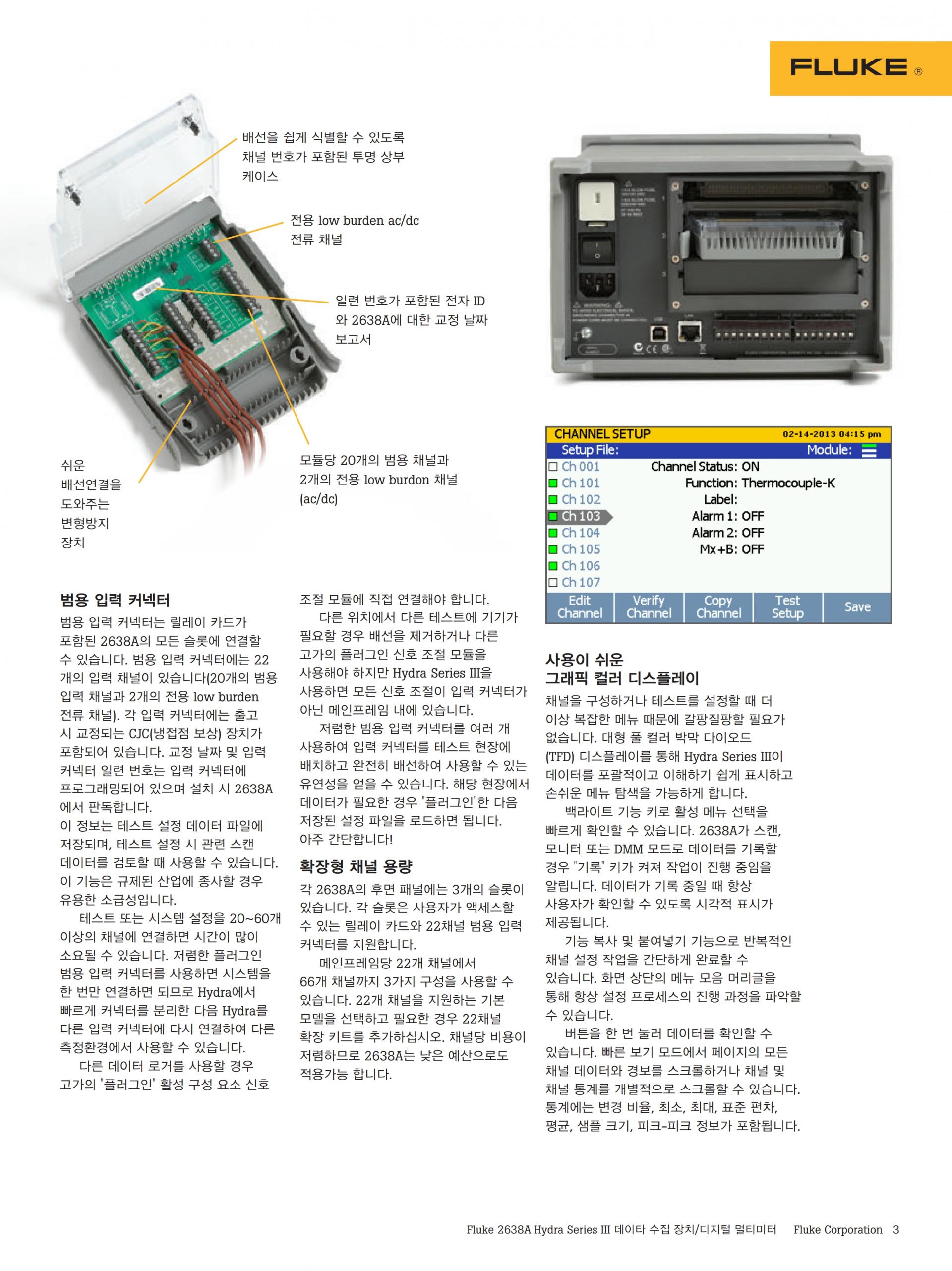

범용 입력 커넥터
범용 입력 커넥터는 릴레이 카드가 포함된 2638A의 모든 슬롯에 연결할 수 있습니다. 범용 입력 커넥터에는 22개의 입력 채널이 있습니다(20개의 범용 입력 채널과 2개의 전용 low burden 전류 채널). 각 입력 커넥터에는 출고 시 교정되는 CJC(냉접점 보상) 장치가 포함되어 있습니다. 교정 날짜 및 입력 커넥터 일련 번호는 입력 커넥터에 프로그래밍되어 있으며 설치 시 2638A에서 판독합니다. 이 정보는 테스트 설정 데이터 파일에 저장되며, 테스트 설정 시 관련 스캔 데이터를 검토할 때 사용할 수 있습니다. 이 기능은 규제된 산업에 종사할 경우 유용한 소급성입니다.
테스트 또는 시스템 설정을 20~60개 이상의 채널에 연결하면 시간이 많이 소요될 수 있습니다. 저렴한 플러그인 범용 입력 커넥터를 사용하면 시스템을 한 번만 연결하면 되므로 Hydra에서 빠르게 커넥터를 분리한 다음 Hydra를 다른 입력 커넥터에 다시 연결하여 다른 측정환경에서 사용할 수 있습니다.
다른 데이터 로거를 사용할 경우 고가의 “플러그인” 활성 구성 요소 신호 조절 모듈에 직접 연결해야 합니다. 다른 위치에서 다른 테스트에 기기가 필요할 경우 배선을 제거하거나 다른 고가의 플러그인 신호 조절 모듈을 사용해야 하지만 Hydra Series III을 사용하면 모든 신호 조절이 입력 커넥터가 아닌 메인프레임 내에 있습니다.
저렴한 범용 입력 커넥터를 여러 개 사용하여 입력 커넥터를 테스트 현장에 배치하고 완전히 배선하여 사용할 수 있는 유연성을 얻을 수 있습니다. 해당 현장에서 데이터가 필요한 경우 “플러그인”한 다음 저장된 설정 파일을 로드하면 됩니다. 아주 간단합니다!
확장형 채널 용량
각 2638A의 후면 패널에는 3개의 슬롯이 있습니다. 각 슬롯은 사용자가 액세스할 수 있는 릴레이 카드와 22채널 범용 입력 커넥터를 지원합니다. 메인프레임당 22개 채널에서 66개 채널까지 3가지 구성을 사용할 수 있습니다. 22개 채널을 지원하는 기본 모델을 선택하고 필요한 경우 22채널 확장 키트를 추가하십시오. 채널당 비용이 저렴하므로 2638A는 낮은 예산으로도 적용가능 합니다.
사용이 쉬운 그래픽 컬러 디스플레이
채널을 구성하거나 테스트를 설정할 때 더 이상 복잡한 메뉴 때문에 갈팡질팡할 필요가 없습니다. 대형 풀 컬러 박막 다이오드 (TFD) 디스플레이를 통해 Hydra Series III이 데이터를 포괄적이고 이해하기 쉽게 표시하고 손쉬운 메뉴 탐색을 가능하게 합니다.
백라이트 기능 키로 활성 메뉴 선택을 빠르게 확인할 수 있습니다. 2638A가 스캔, 모니터 또는 DMM 모드로 데이터를 기록할 경우 “기록” 키가 켜져 작업이 진행 중임을 알립니다. 데이터가 기록 중일 때 항상 사용자가 확인할 수 있도록 시각적 표시가 제공됩니다.
기능 복사 및 붙여넣기 기능으로 반복적인 채널 설정 작업을 간단하게 완료할 수 있습니다. 화면 상단의 메뉴 모음 머리글을 통해 항상 설정 프로세스의 진행 과정을 파악할 수 있습니다. 버튼을 한 번 눌러 데이터를 확인할 수 있습니다. 빠른 보기 모드에서 페이지의 모든 채널 데이터와 경보를 스크롤하거나 채널 및 채널 통계를 개별적으로 스크롤할 수 있습니다. 통계에는 변경 비율, 최소, 최대, 표준 편차, 평균, 샘플 크기, 피크-피크 정보가 포함됩니다.
지원 언어
메뉴와 데이터 표시 영역에 표시되는 모든 텍스트가 8개 언어로 지원됩니다. 기기 설정 영역에서 버튼을 한 번 눌러 언어를 변경할 수 있습니다. 2638A에서는 프랑스어, 스페인어, 일본어, 독일어, 한국어, 영어, 포르투갈어, 중국어, 러시아어가 지원됩니다.

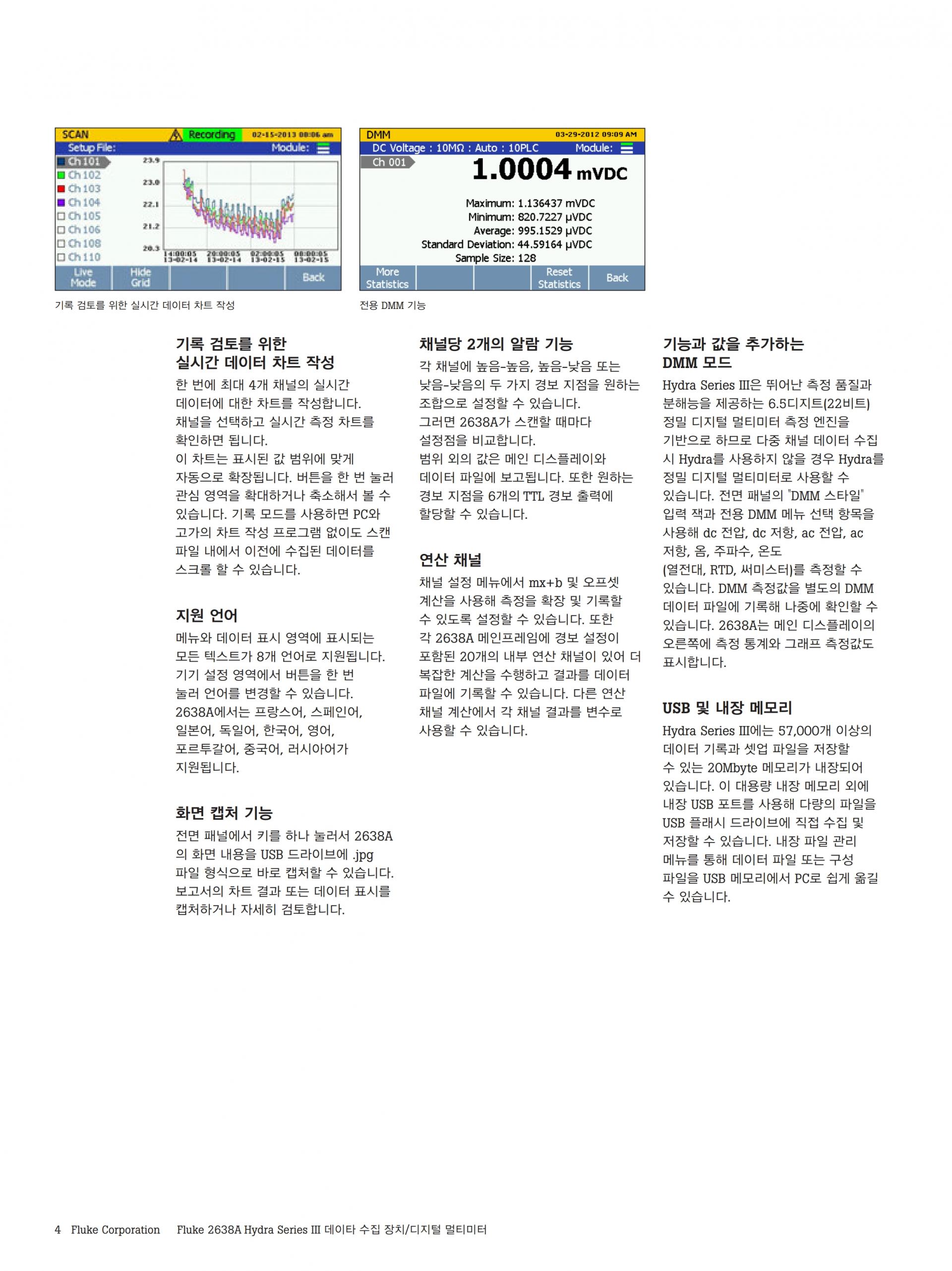

기록 검토를 위한 실시간 데이터 차트 작성
한 번에 최대 4개 채널의 실시간 데이터에 대한 차트를 작성합니다. 채널을 선택하고 실시간 측정 차트를 확인하면 됩니다. 이 차트는 표시된 값 범위에 맞게 자동으로 확장됩니다. 버튼을 한 번 눌러 관심 영역을 확대하거나 축소해서 볼 수 있습니다. 기록 모드를 사용하면 PC와 고가의 차트 작성 프로그램 없이도 스캔 파일 내에서 이전에 수집된 데이터를 스크롤 할 수 있습니다.
화면 캡처 기능
전면 패널에서 키를 하나 눌러서 2638A의 화면 내용을 USB 드라이브에 .jpg 파일 형식으로 바로 캡처할 수 있습니다. 보고서의 차트 결과 또는 데이터 표시를 캡처하거나 자세히 검토합니다.
채널당 2개의 알람 기능
각 채널에 높음-높음, 높음-낮음 또는 낮음-낮음의 두 가지 경보 지점을 원하는 조합으로 설정할 수 있습니다. 그러면 2638A가 스캔할 때마다 설정점을 비교합니다. 범위 외의 값은 메인 디스플레이와 데이터 파일에 보고됩니다. 또한 원하는 경보 지점을 6개의 TTL 경보 출력에 할당할 수 있습니다.
연산 채널
채널 설정 메뉴에서 mx+b 및 오프셋 계산을 사용해 측정을 확장 및 기록할 수 있도록 설정할 수 있습니다. 또한 각 2638A 메인프레임에 경보 설정이 포함된 20개의 내부 연산 채널이 있어 더 복잡한 계산을 수행하고 결과를 데이터 파일에 기록할 수 있습니다. 다른 연산 채널 계산에서 각 채널 결과를 변수로 사용할 수 있습니다.
기능과 값을 추가하는 DMM 모드
Hydra Series III은 뛰어난 측정 품질과 분해능을 제공하는 6.5디지트(22비트) 정밀 디지털 멀티미터 측정 엔진을 기반으로 하므로 다중 채널 데이터 수집 시 Hydra를 사용하지 않을 경우 Hydra를 정밀 디지털 멀티미터로 사용할 수 있습니다. 전면 패널의 “DMM 스타일” 입력 잭과 전용 DMM 메뉴 선택 항목을 사용해 dc 전압, dc 저항, ac 전압, ac 저항, 옴, 주파수, 온도(열전대, RTD, 써미스터)를 측정할 수 있습니다. DMM 측정값을 별도의 DMM 데이터 파일에 기록해 나중에 확인할 수 있습니다. 2638A는 메인 디스플레이의 오른쪽에 측정 통계와 그래프 측정값도 표시합니다.
USB 및 내장 메모리
Hydra Series III에는 57,000개 이상의 데이터 기록과 셋업 파일을 저장할 수 있는 20Mbyte 메모리가 내장되어 있습니다. 이 대용량 내장 메모리 외에 내장 USB 포트를 사용해 다량의 파일을 USB 플래시 드라이브에 직접 수집 및 저장할 수 있습니다. 내장 파일 관리 메뉴를 통해 데이터 파일 또는 구성 파일을 USB 메모리에서 PC로 쉽게 옮길 수 있습니다.

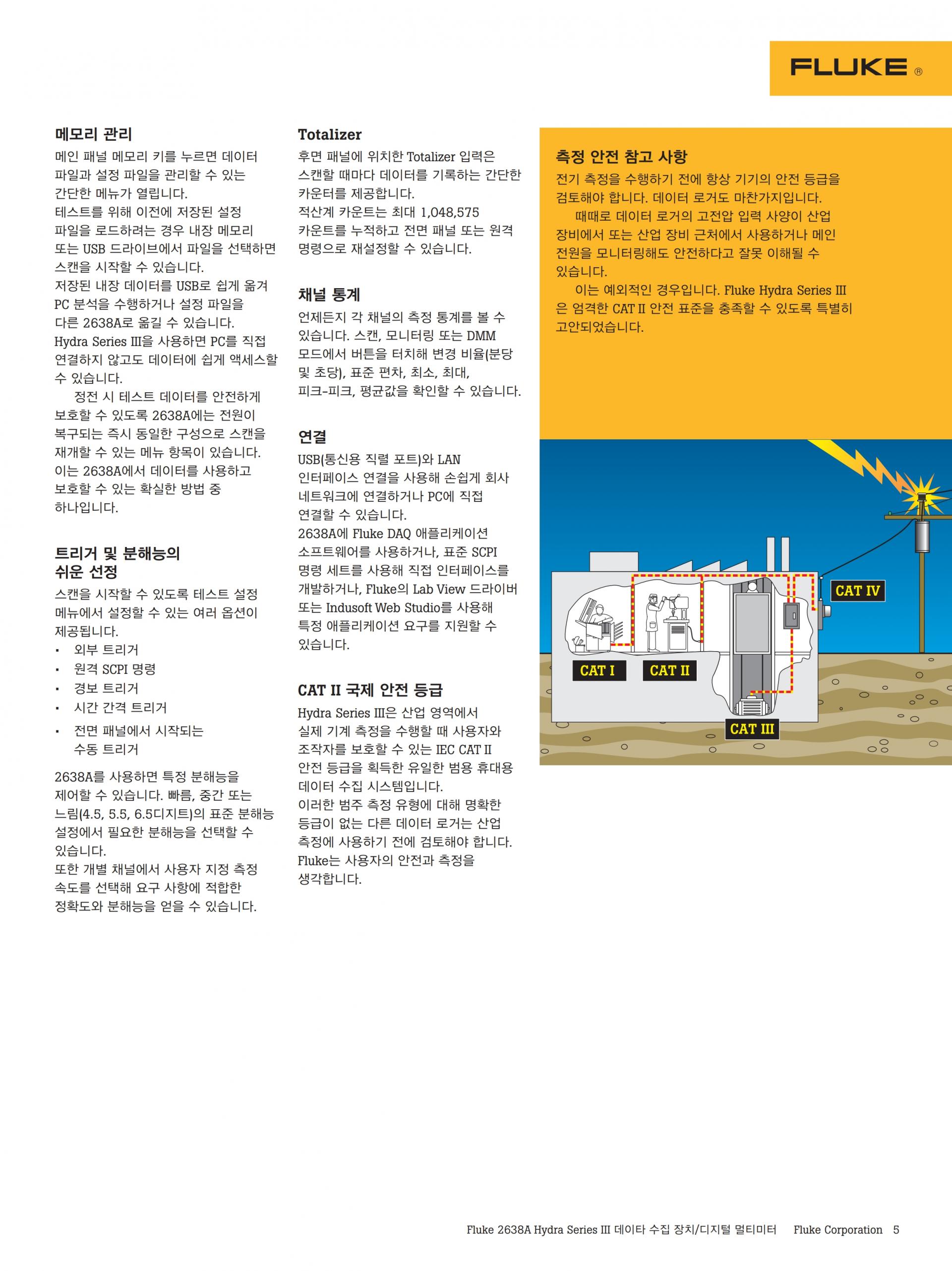

메모리 관리
메인 패널 메모리 키를 누르면 데이터 파일과 설정 파일을 관리할 수 있는 간단한 메뉴가 열립니다. 테스트를 위해 이전에 저장된 설정 파일을 로드하려는 경우 내장 메모리 또는 USB 드라이브에서 파일을 선택하면 스캔을 시작할 수 있습니다. 저장된 내장 데이터를 USB로 쉽게 옮겨 PC 분석을 수행하거나 설정 파일을 다른 2638A로 옮길 수 있습니다. Hydra Series III을 사용하면 PC를 직접 연결하지 않고도 데이터에 쉽게 액세스할 수 있습니다.
정전 시 테스트 데이터를 안전하게 보호할 수 있도록 2638A에는 전원이 복구되는 즉시 동일한 구성으로 스캔을 재개할 수 있는 메뉴 항목이 있습니다. 이는 2638A에서 데이터를 사용하고 보호할 수 있는 확실한 방법 중 하나입니다.
트리거 및 분해능의 쉬운 선정
스캔을 시작할 수 있도록 테스트 설정 메뉴에서 설정할 수 있는 여러 옵션이 제공됩니다:
- 외부 트리거
- 원격 SCPI 명령
- 경보 트리거
- 시간 간격 트리거
- 전면 패널에서 시작되는 수동 트리거
2638A를 사용하면 특정 분해능을 제어할 수 있습니다. 빠름, 중간 또는 느림(4.5, 5.5, 6.5디지트)의 표준 분해능 설정에서 필요한 분해능을 선택할 수 있습니다. 또한 개별 채널에서 사용자 지정 측정 속도를 선택해 요구 사항에 적합한 정확도와 분해능을 얻을 수 있습니다.
Totalizer
후면 패널에 위치한 Totalizer 입력은 스캔할 때마다 데이터를 기록하는 간단한 카운터를 제공합니다. 적산계 카운트는 최대 1,048,575 카운트를 누적하고 전면 패널 또는 원격 명령으로 재설정할 수 있습니다.
채널 통계
언제든지 각 채널의 측정 통계를 볼 수 있습니다. 스캔, 모니터링 또는 DMM 모드에서 버튼을 터치해 변경 비율(분당 및 초당), 표준 편차, 최소, 최대, 피크-피크, 평균값을 확인할 수 있습니다.
연결
USB(통신용 직렬 포트)와 LAN 인터페이스 연결을 사용해 손쉽게 회사 네트워크에 연결하거나 PC에 직접 연결할 수 있습니다. 2638A에 Fluke DAQ 애플리케이션 소프트웨어를 사용하거나, 표준 SCPI 명령 세트를 사용해 직접 인터페이스를 개발하거나, Fluke의 Lab View 드라이버 또는 Indusoft Web Studio를 사용해 특정 애플리케이션 요구를 지원할 수 있습니다.
CAT II 국제 안전 등급
Hydra Series III은 산업 영역에서 실제 기계 측정을 수행할 때 사용자와 조작자를 보호할 수 있는 IEC CAT II 안전 등급을 획득한 유일한 범용 휴대용 데이터 수집 시스템입니다. 이러한 범주 측정 유형에 대해 명확한 등급이 없는 다른 데이터 로거는 산업 측정에 사용하기 전에 검토해야 합니다. Fluke는 사용자의 안전과 측정을 생각합니다.

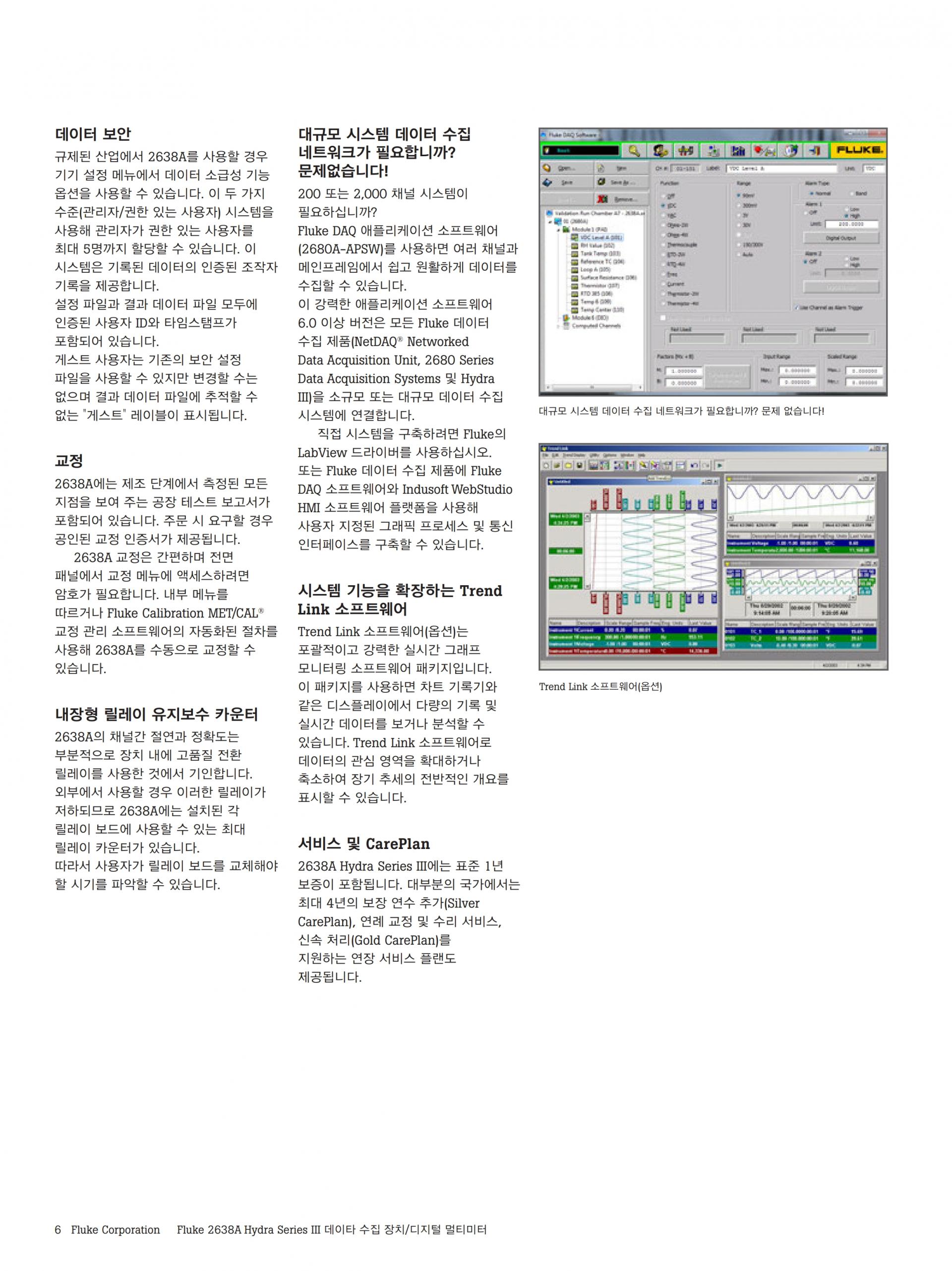

데이터 보안
규제된 산업에서 2638A를 사용할 경우 기기 설정 메뉴에서 데이터 소급성 기능 옵션을 사용할 수 있습니다. 이 두 가지 수준(관리자/권한 있는 사용자) 시스템을 사용해 관리자가 권한 있는 사용자를 최대 5명까지 할당할 수 있습니다. 이 시스템은 기록된 데이터의 인증된 조작자 기록을 제공합니다. 설정 파일과 결과 데이터 파일 모두에 인증된 사용자 ID와 타임스탬프가 포함되어 있습니다. 게스트 사용자는 기존의 보안 설정 파일을 사용할 수 있지만 변경할 수는 없으며 결과 데이터 파일에 추적할 수 없는 “게스트” 레이블이 표시됩니다.
교정
2638A에는 제조 단계에서 측정된 모든 지점을 보여 주는 공장 테스트 보고서가 포함되어 있습니다. 주문 시 요구할 경우 공인된 교정 인증서가 제공됩니다. 2638A 교정은 간편하며 전면 패널에서 교정 메뉴에 액세스하려면 암호가 필요합니다. 내부 메뉴를 따르거나 Fluke Calibration MET/CAL® 교정 관리 소프트웨어의 자동화된 절차를 사용해 2638A를 수동으로 교정할 수 있습니다.
내장형 릴레이 유지보수 카운터
2638A의 채널간 절연과 정확도는 부분적으로 장치 내에 고품질 전환 릴레이를 사용한 것에서 기인합니다. 외부에서 사용할 경우 이러한 릴레이가 저하되므로 2638A에는 설치된 각 릴레이 보드에 사용할 수 있는 최대 릴레이 카운터가 있습니다. 따라서 사용자가 릴레이 보드를 교체해야 할 시기를 파악할 수 있습니다.
서비스 및 CarePlan
T2638A Hydra Series III에는 표준 1년 보증이 포함됩니다. 대부분의 국가에서는 최대 4년의 보장 연수 추가(Silver CarePlan), 연례 교정 및 수리 서비스, 신속 처리(Gold CarePlan)를 지원하는 연장 서비스 플랜도 제공됩니다.
대규모 시스템 데이터 수집 네트워크가 필요합니까? 문제없습니다!
200 또는 2,000 채널 시스템이 필요하십니까? Fluke DAQ 애플리케이션 소프트웨어(2680A-APSW)를 사용하면 여러 채널과 메인프레임에서 쉽고 원활하게 데이터를 수집할 수 있습니다. 이 강력한 애플리케이션 소프트웨어 6.0 이상 버전은 모든 Fluke 데이터 수집 제품(NetDAQ® Networked Data Acquisition Unit, 2680 Series Data Acquisition Systems 및 Hydra III)을 소규모 또는 대규모 데이터 수집 시스템에 연결합니다.
직접 시스템을 구축하려면 Fluke의 LabView 드라이버를 사용하십시오. 또는 Fluke 데이터 수집 제품에 Fluke DAQ 소프트웨어와 Indusoft WebStudio HMI 소프트웨어 플랫폼을 사용해 사용자 지정된 그래픽 프로세스 및 통신 인터페이스를 구축할 수 있습니다.
시스템 기능을 확장하는 Trend Link 소프트웨어
Trend Link 소프트웨어(옵션)는 포괄적이고 강력한 실시간 그래프 모니터링 소프트웨어 패키지입니다. 이 패키지를 사용하면 차트 기록기와 같은 디스플레이에서 다량의 기록 및 실시간 데이터를 보거나 분석할 수 있습니다. Trend Link 소프트웨어로 데이터의 관심 영역을 확대하거나 축소하여 장기 추세의 전반적인 개요를 표시할 수 있습니다.
2638a 2638a FLUKE FLUKE 2638a 2638a 플루크 플루크 2638a FLUKE-2638a 2638A/60 2638A/40 2638A/20
