KIKUSUI TOS6210 접지도통시험기
가격문의(상세정보 참조)
KIKUSUI TOS6210 접지도통시험기
KIKUSUI TOS6210 Ground Bond Tester
- 정전류 방식 채용
- 윈도우 콤퍼레이터 방식의 판정
- GPIB, RS232C· 외부로부터의 전류, 시간, 저항값 컨트롤
- GPIB, RS232C· 측정치, 시험결과의 리드 백이 가능
- 100 개로의 메모리기능과 프로 그램 기능을 탑재
- 콘텍트 체크기능 부속
- 상태를 판단하기 쉬운 대형 디스플레이
- 저항값 · 전압 강하에서의 판정이 가능
클릭 하시면 이동합니다.
기쿠수이 ・ KIKUSUI

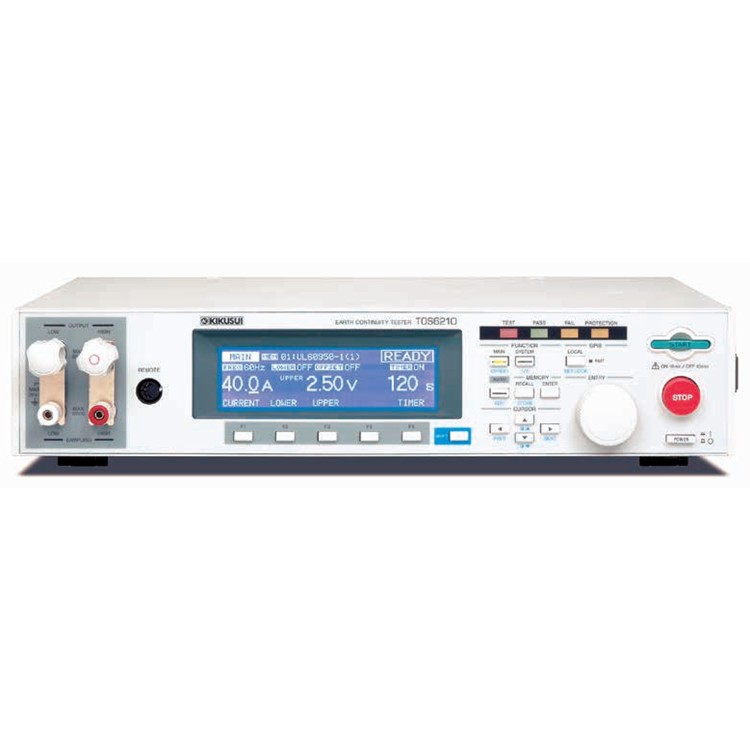

TOS6210
접지도통시험기
TOS6210 Ground Bond Tester
TOS 6210은 IEC, EN, VDE, BS, UL, JIS, 전기용품안전법 등의 종래의 안전규격 외에 정보처리기기(ITE)의 안전규격 UL60950-1에도 대응할 수 있는 대전류 타입의 접지 도통시험기입니다. 정전류 구동 방식에 의한 왜곡이 적은 전류 파형과 높은 측정 정확도 등의 기본 성능 및 각종 기능은 기존 제품(TOS6200)에서 계승하면서 최대 시험 전류를 30A에서 동규격이 요구하는 60A까지 확대했습니다. 또한 규격이 요구되는 전압 강하에서의 판정도 가능합니다. 또 본체 패널 메모리에 정보처리기기, 가전, 의료기기, 계측기 등 20가지 안전규격의 시험조건을 미리 저장하고 간단한 호출조작으로 UL60950-1을 비롯해 IEC, JIS 등에서 정해진 보호접지(Protective earthing)나 보호접속(Protective bonding)의 도통시험을 설정할 수 있습니다. 그 외 오프셋 취소 기능이나 교정 연월일·제조 번호등을 입력해 두어 GPIB/RS-232C로부터 읽어내는 메모 기능 등, 현장의 세세한 요구에 응한 기능도 장착되어 있습니다.
높은 측정 정확도
이하의 측정 정확도를 실현했습니다.
- 전류측정：±(1% of reading + 0.4A)
- 전압측정：±(1% of reading + 0.02V)
- 저항측정：±(2% of reading + 0.003Ω)
- 시간：±(100ppm of setting + 20ms)
매끄러운 전류 상승
시험 시작시, 전류는 약 100ms으로 슬로프 형태로 제어되어있어 부드러운 전류상승을 자랑합니다.
안전한 출력 전압
응답이 빠른 정전류/정전압 회로는 시험 중에 출력이 단속되어도 과대한 전압을 발생시키지 않습니다.
많은 안전 규격으로 규정되어 있는 출력 전압 제한(6V 이하, 12V 이하 등)에도 적합합니다.
 단축파형 |  개방파형 |
전압 강하에서의 판정기능
저항값에서의 판정은 물론 전압 강하값에서의 양부 판정 기능을 탑재하고 있습니다.
UL60950-1 등에서 요구되는 전압강하값 판정을 쉽게 할 수 있습니다.
복수시험을 자동 실행
패널 메모리에 기억시킨 시험 조건을 프로그램함으로써 시험을 순차적으로 자동 실행시킬 수 있습니다.
전체 프로그램에서 500단계로 제한되지만 한 프로그램에 최대 100단계, 최대 100프로그램까지 설정할 수 있습니다.
최대 100가지 시험 조건을 저장가능한 패널 메모리 기능
시험 전류, 판정 저항값/판정 전압값, 시험 시간 등의 시험 조건을 100개까지 기억 저장할 수 있습니다.
각각의 시험 조건에 임의의 이름을 붙일 수 있으므로 식별이 용이합니다. 시험 조건의 저장이나 불러내기 등 간단한 조작으로 실시할 수 있습니다.
