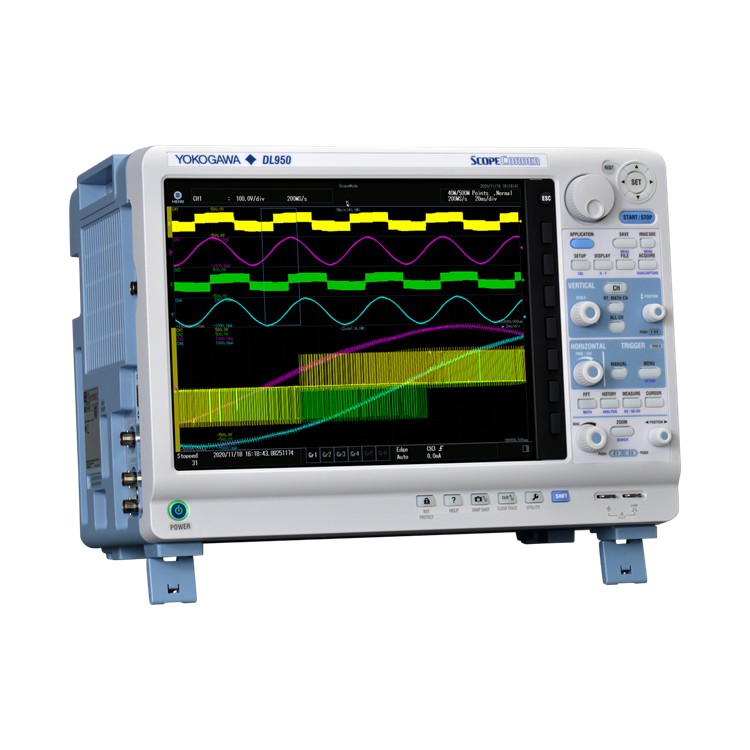

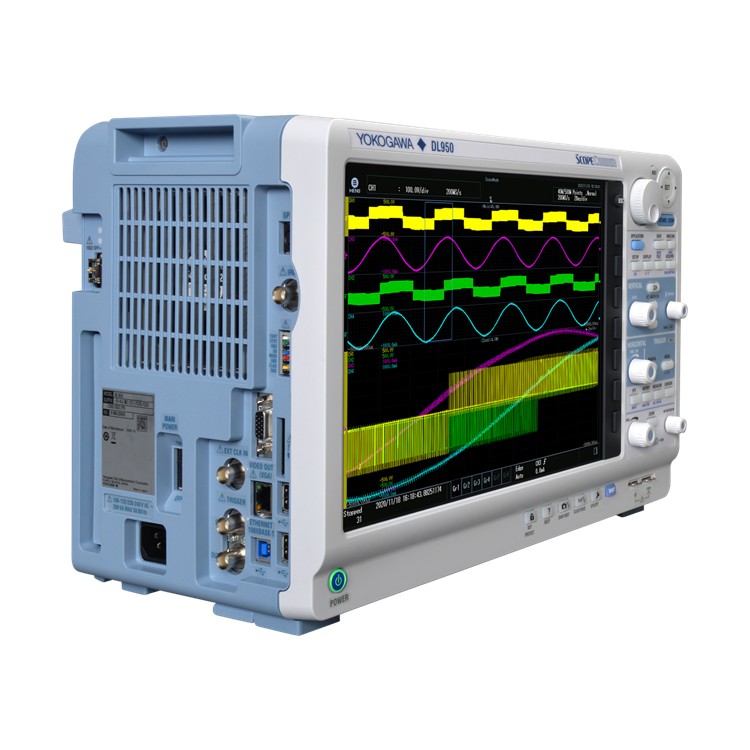

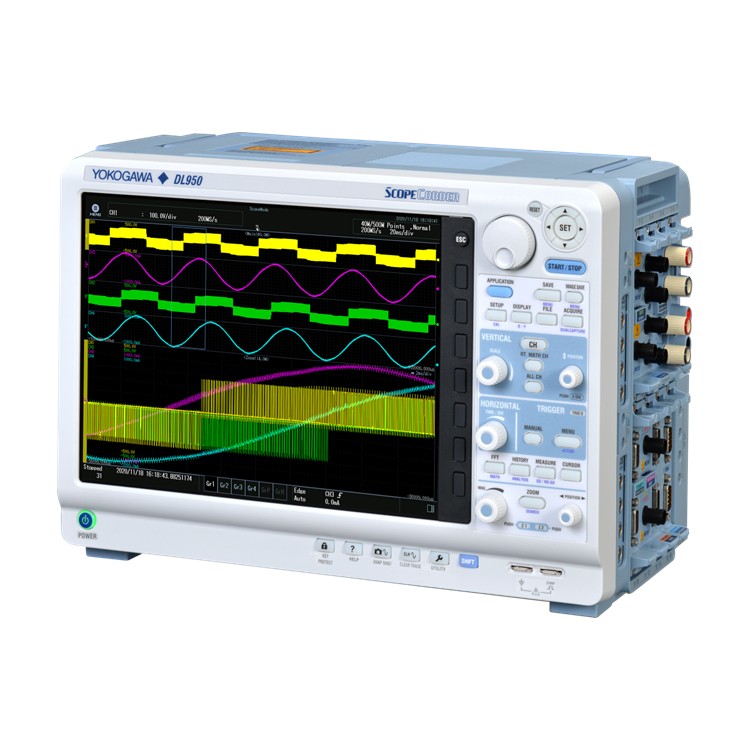

YOKOGAWA DL950 ScopeCorder Data Acquisition Recorder
스코프코더는 디지털 오실로스코프의 사용성과 다채널 데이터 레코더를 융합한 모듈 방식의 통합형 계측기입니다.
스코프코더 1대에서 저전압에서 1000V까지의 절연 아날로그 신호, 디지털 신호, 엔코더 신호, 차량 탑재 네트워크의 CAN/CAN FD/LIN/SENT 통신 신호, 진동이나 변형, 온도 등 NVH 신호를 동시에 데이터 수록하고, 데이터 표시, 분석이 가능합니다.
DL950은 터치 패널에 의한 직관적 조작, 200MS/s 고속 샘플 레이트, 최대 8G 포인트 메모리, 복수대 동기로 최대 160CH, 10Gbps 이더넷 등 풍부한 기능을 탑재한 새롭게 디자인된 스코프코더입니다.
유저 인터페이스에는, 오실로스코프의 사용하기 편리한 스코프 모드와 데이터 레코더의 조작성의 메모리 레코더 모드를 탑재, 고객의 요구에 맞춘 조작이 가능합니다.
클릭 하시면 이동합니다.
요코가와 ・ YOKOGAWA
DL950
스코프코더
DL950 ScopeCorder Data Acquisition Recorder
스코프코더란?
다양한 환경에서 각종 신호를 확실하게 측정할 수 있는 높은 신뢰성을 가진 파형 측정기입니다. 고속 파형에 적합한 오실로스코프의 기능과 다채널 장시간 측정에 적합한 데이터 로거의 기능을 겸비하고 있어 폭넓은 용도로 사용하실 수 있습니다. DL950은 PC 연계를 강화하고, 연속 데이터 기록을 실현하고, 더욱 광범위한 어플리케이션의 대응이 가능합니다.

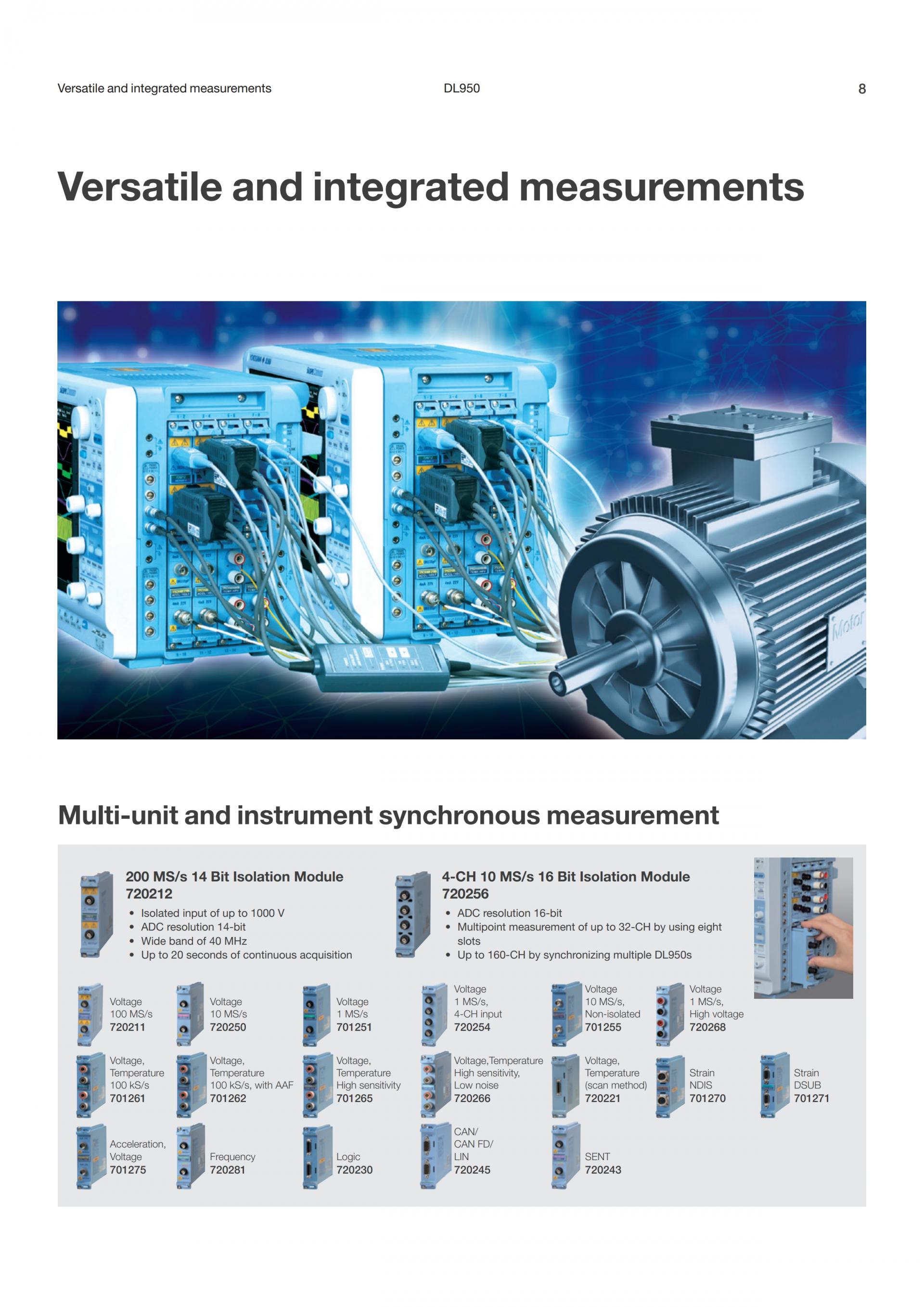

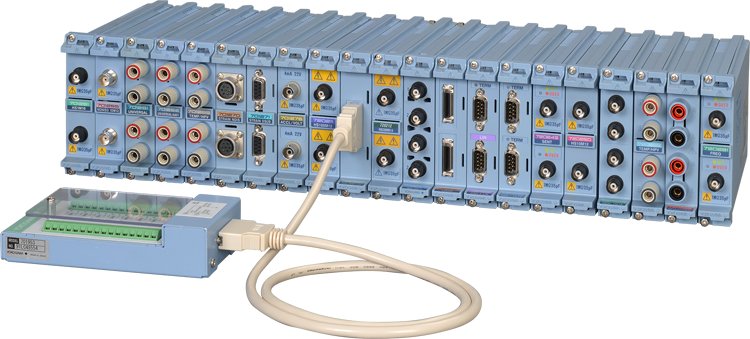

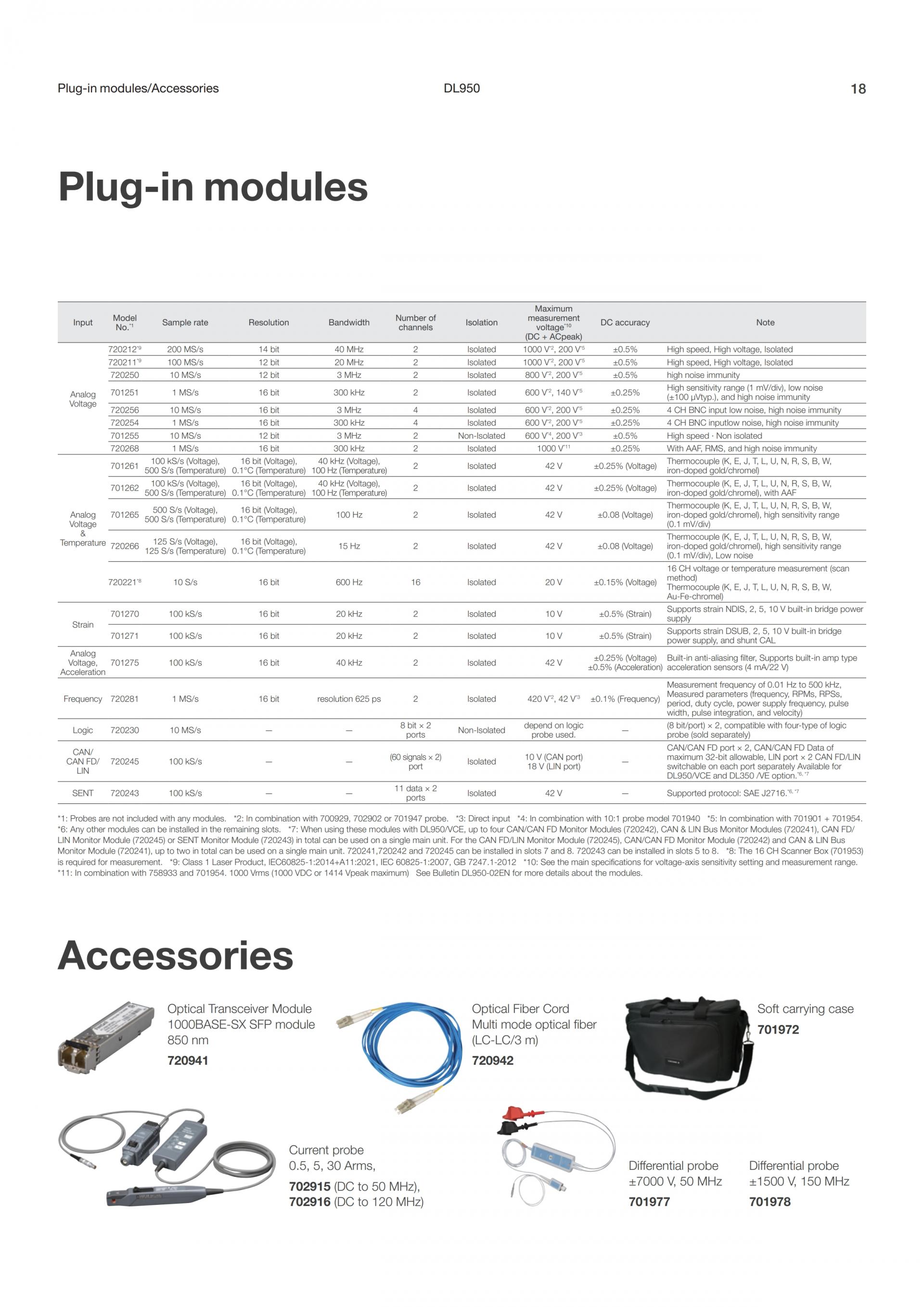

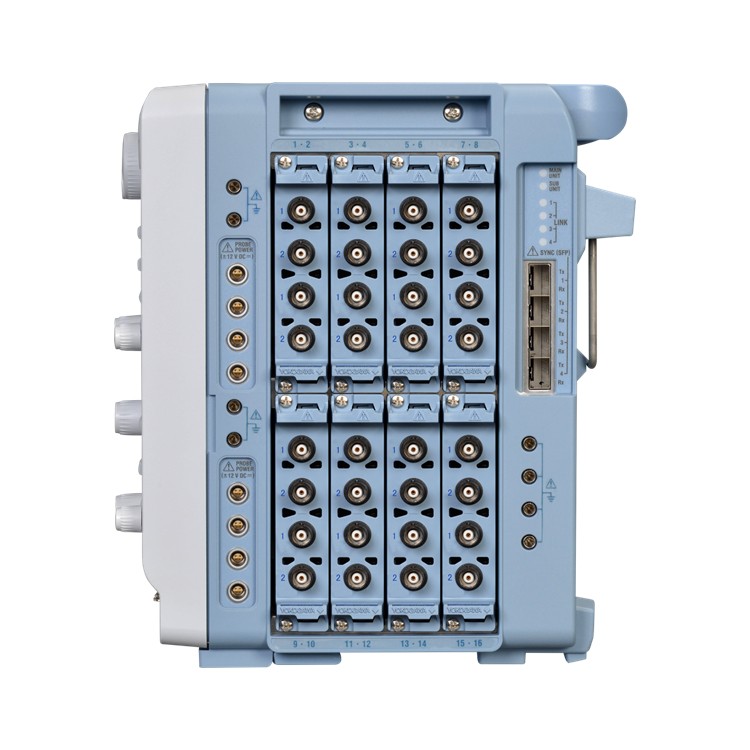

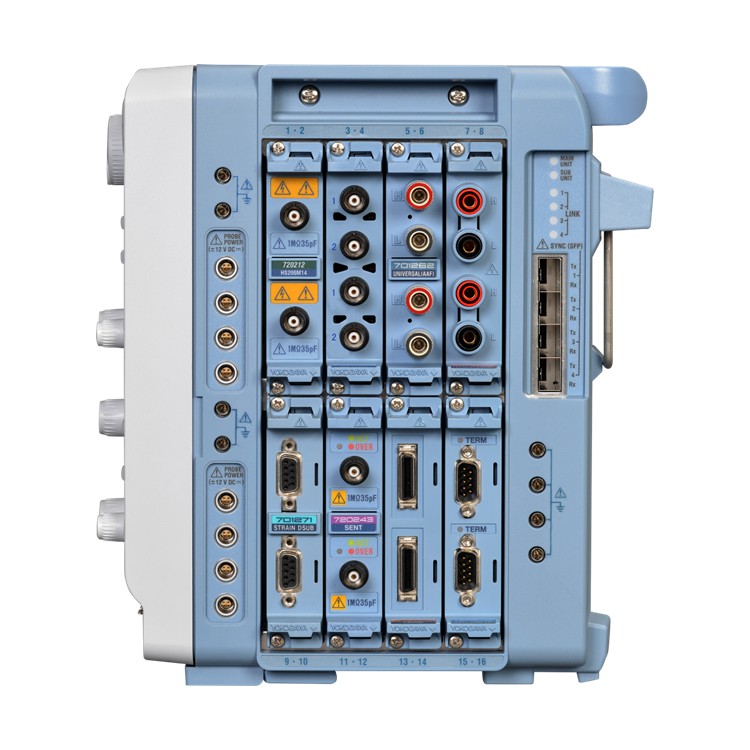

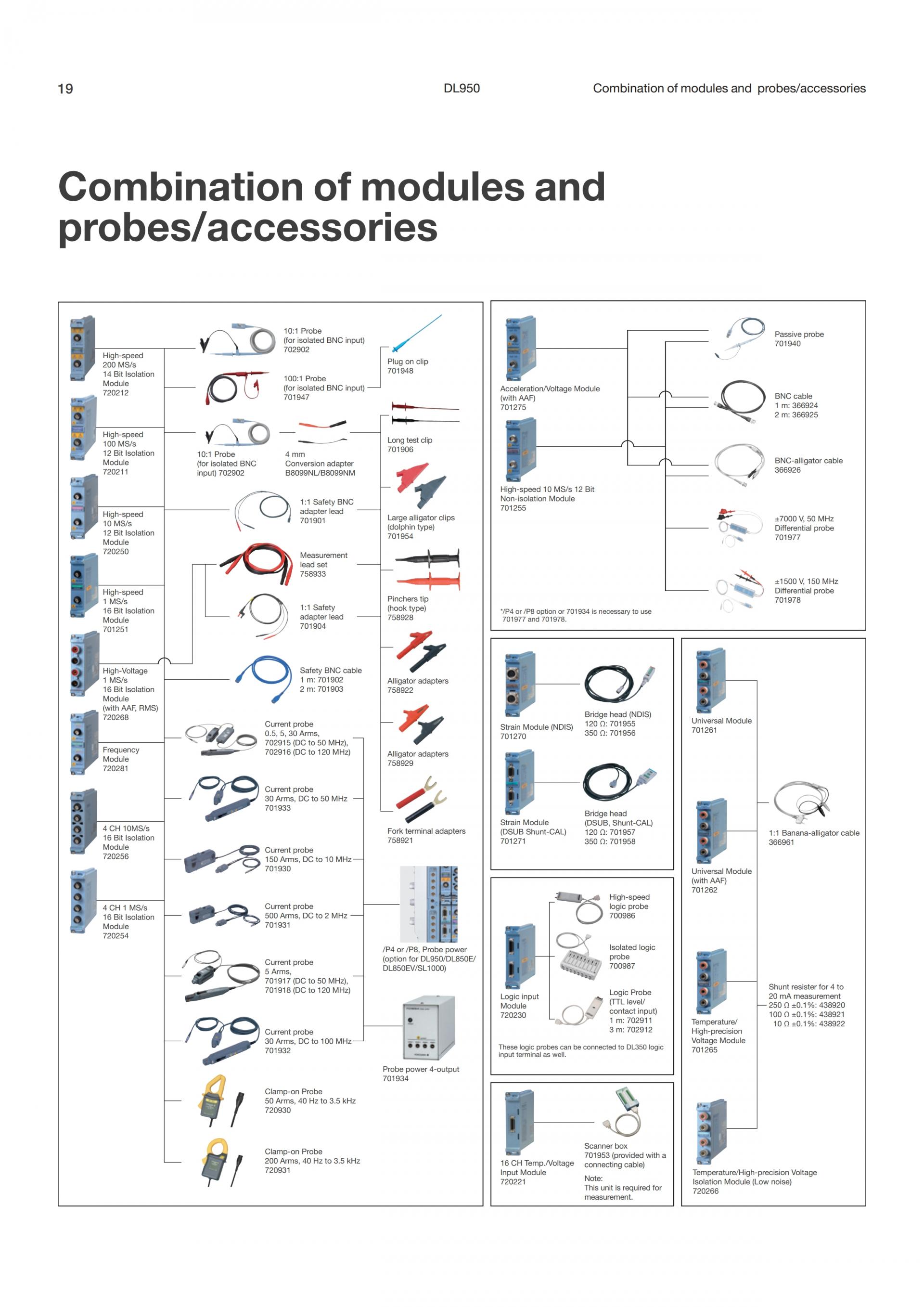

다양한 플러그인 모듈

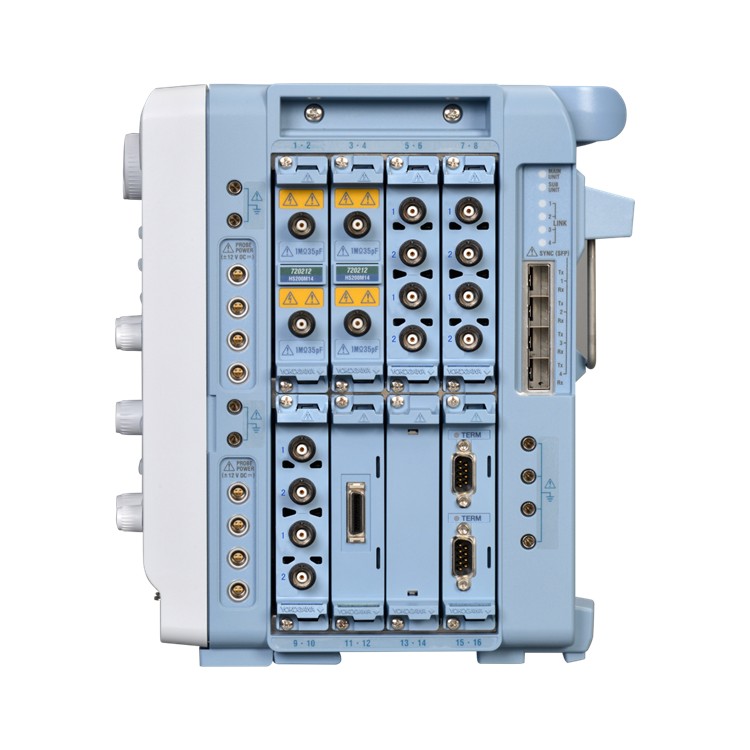

고속·고정밀도의 전압 측정으로부터 온도, 가속도, 왜곡, 주파수, 로직, 및 CAN/CAN FD/LIN/SENT 차량용 시리얼 통신 데이터의 계측 등, 다채로운 플러그인 모듈을 준비. DL950 본체의 8개의 슬롯에 장착하여 고객의 측정 요구에 맞추어 유연하게 구성을 조립할 수 있습니다. 최대 5대의 DL950을 연결 동기화하여 최대 160CH까지 확장할 수 있습니다.

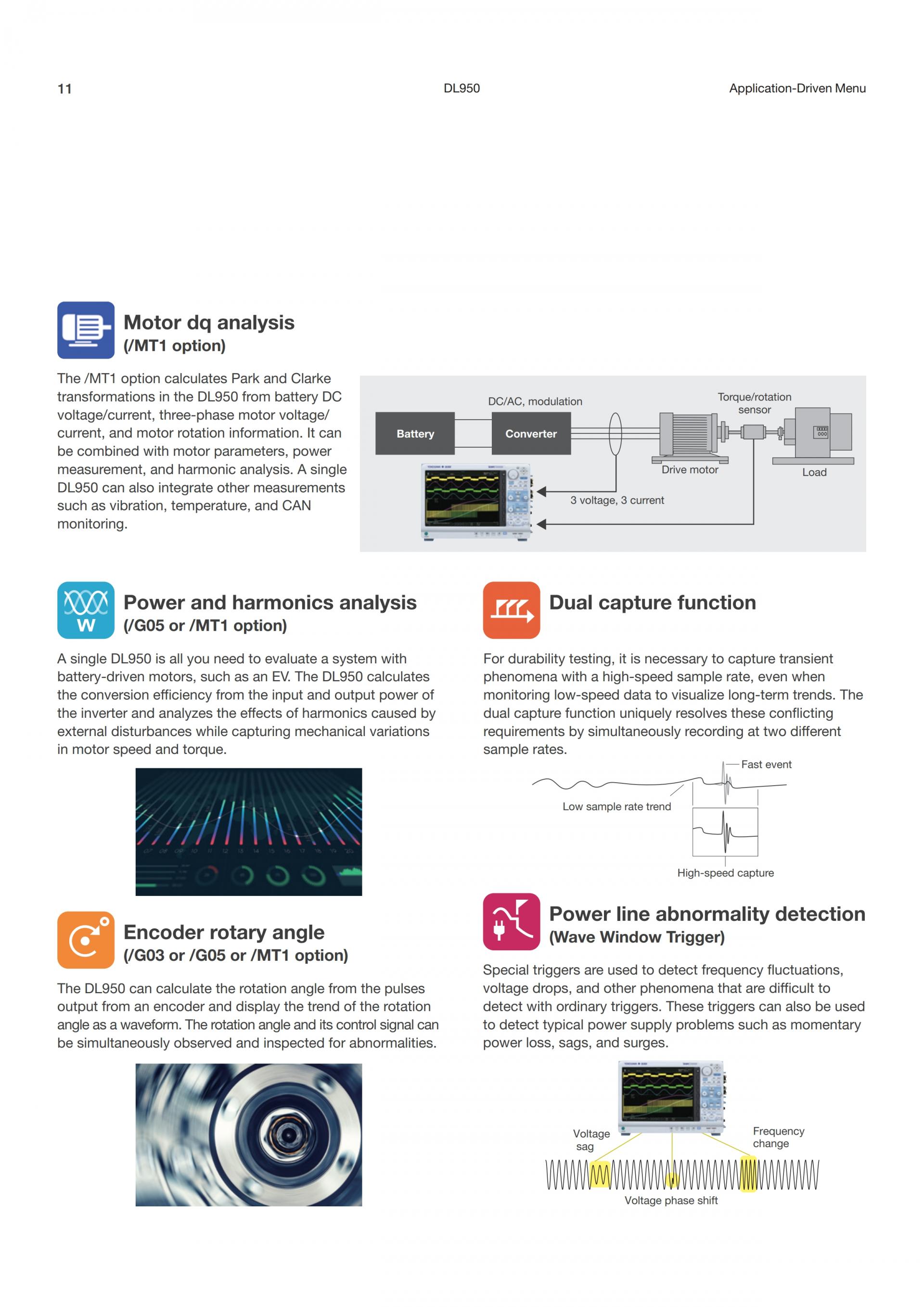

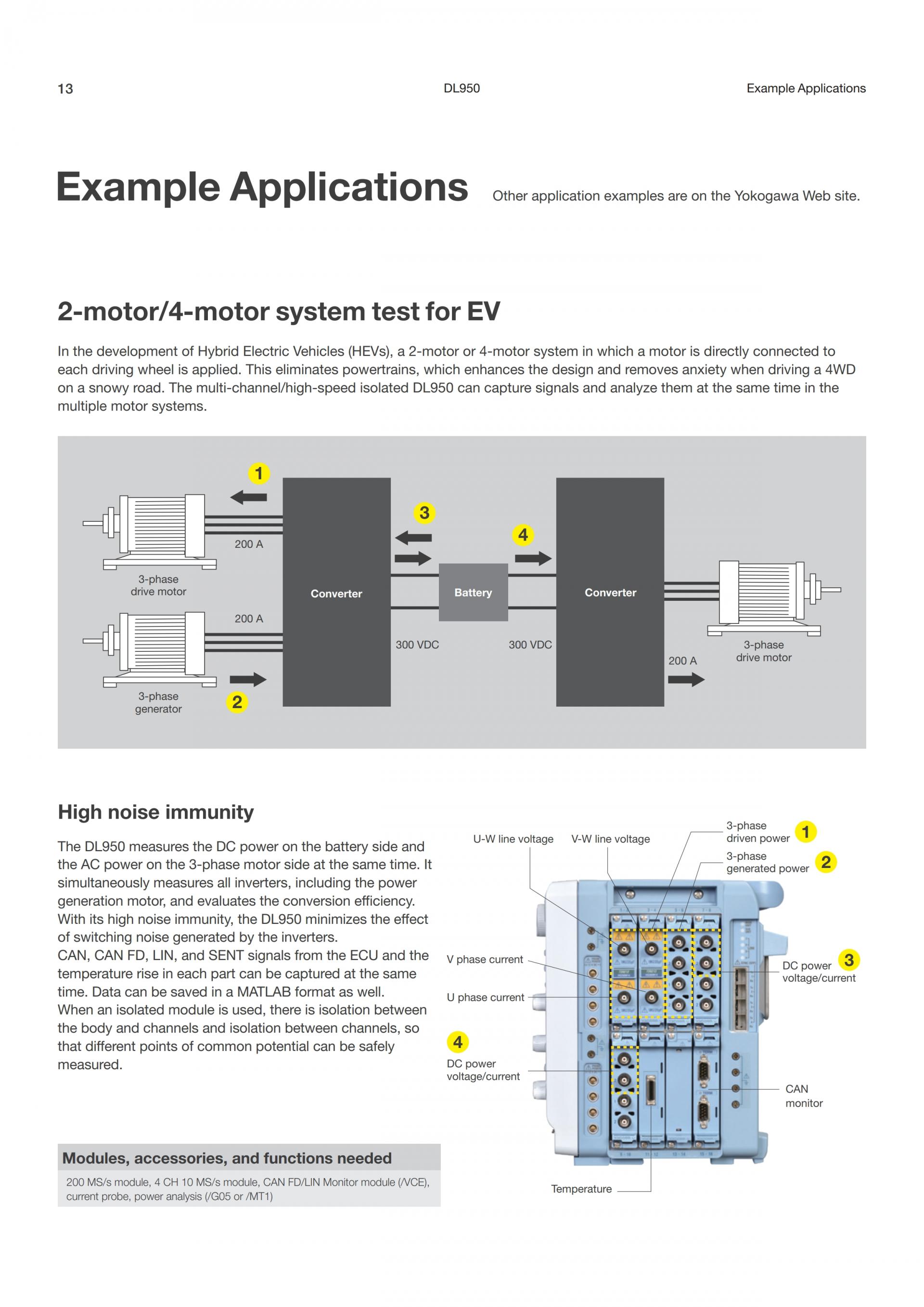

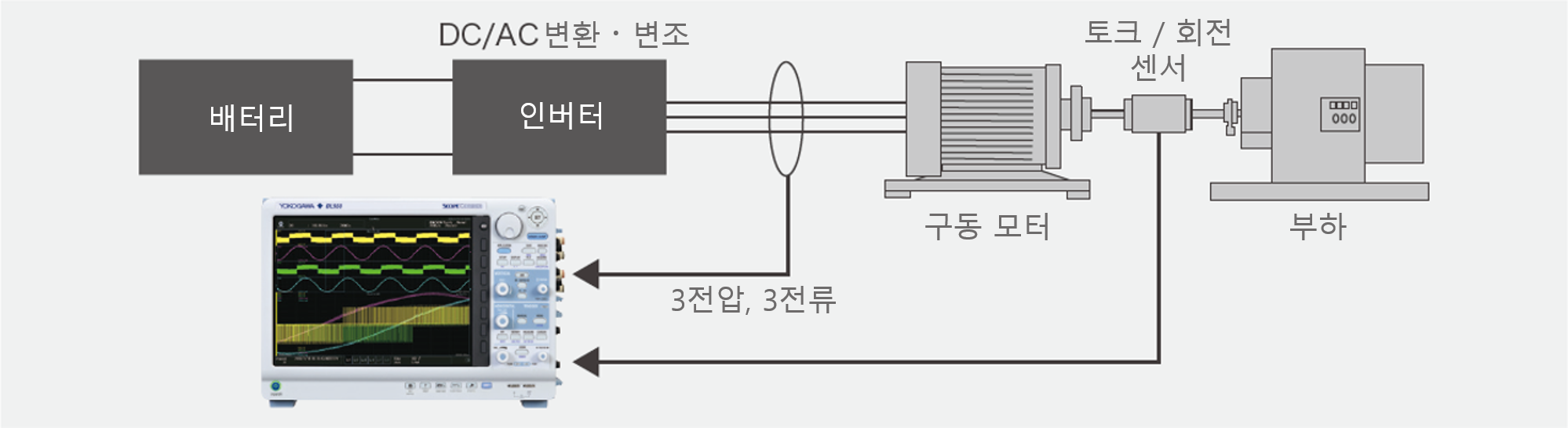

모터 dq 해석(/MT1 옵션)
배터리의 직류 전압/전류, 3상 모터의 전압/전류, 모터의 회전 정보로부터 DL950 내부에서 파크 변환, 클라크 변환의 연산을 합니다.
실시간으로 Id, Iq, Vd, Vq, 모터 일률의 확인이나 고조파 해석과 조합 가능합니다.
또한 진동, 온도 계측, CAN 모니터와 조합하여 여러 계측기를 DL950라면 1대로 집약할 수 있습니다.

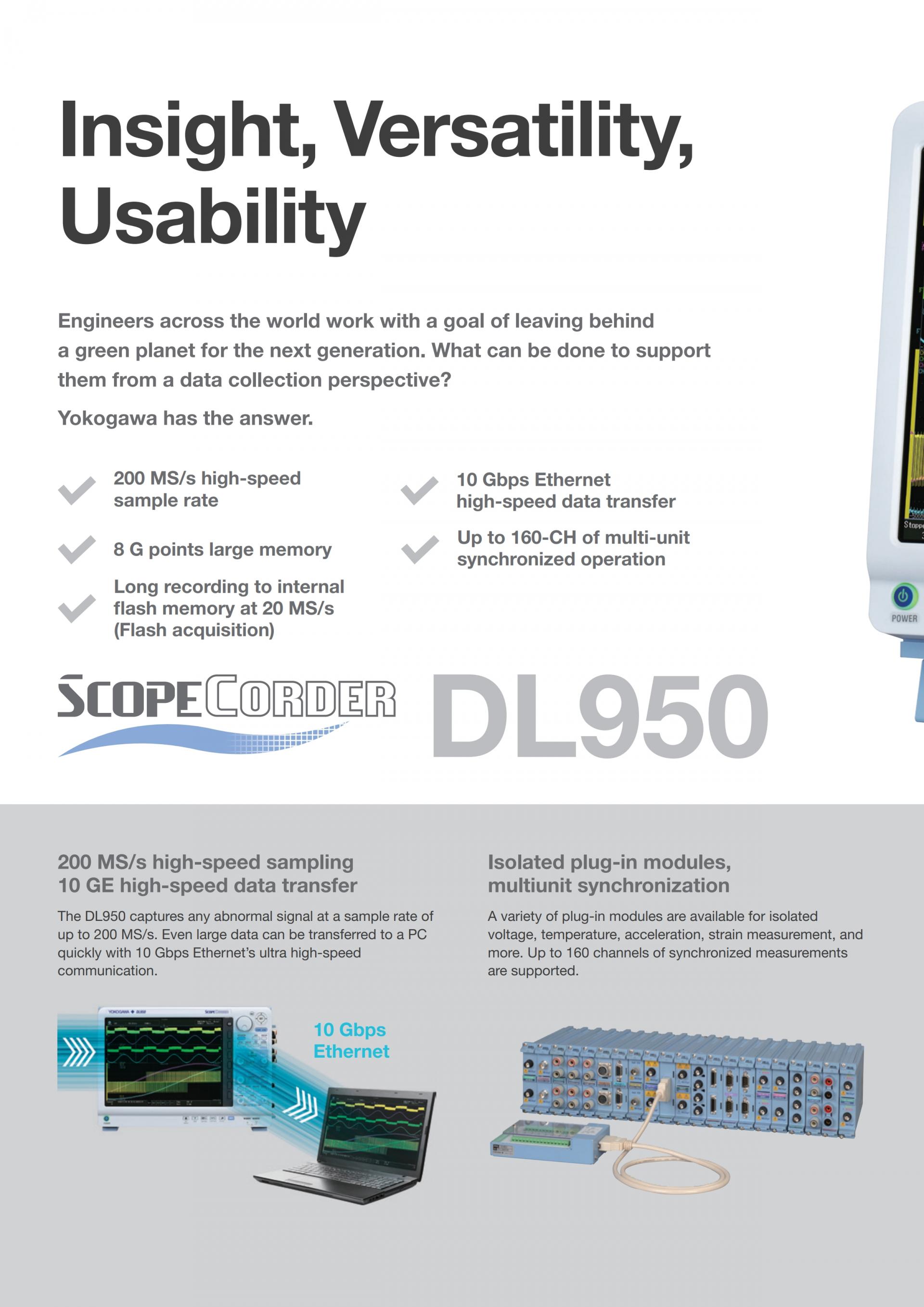

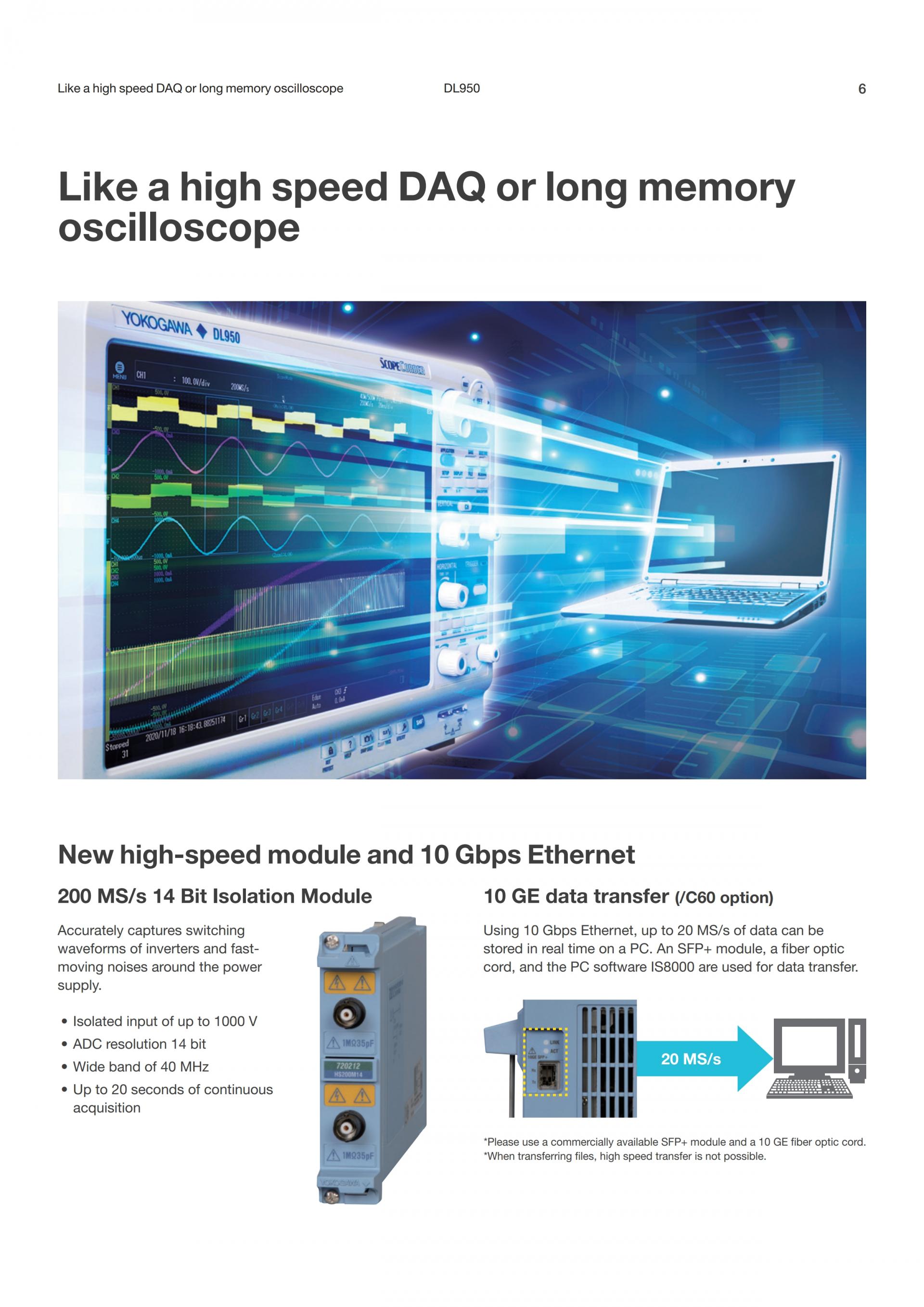

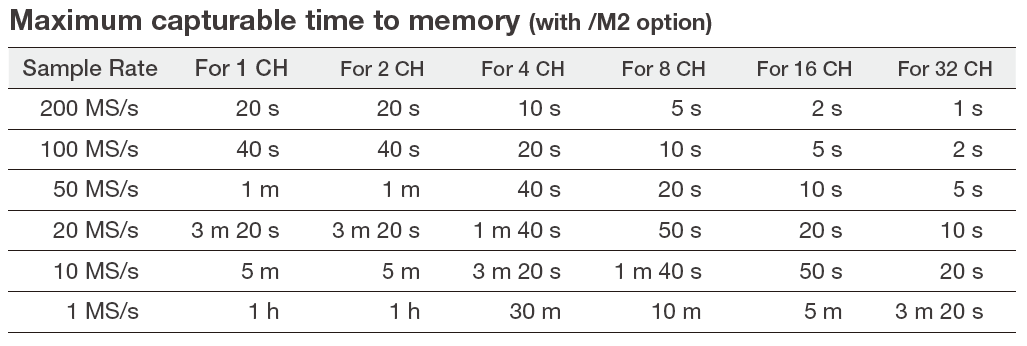

200MS/s 샘플링 속도, 8G 포인트 메모리
입력 모듈 720212를 사용하여 최대 200 MS/s의 샘플 레이트로 고정밀도로 신호를 포착하여 대용량 8G 포인트 메모리(/M2 옵션)에 저장합니다. 예를 들면, 200MS/s로 최대 20초(1CH 사용시)의 연속 기록이 가능하고, 고속 인버터의 특성 등 상세하게 포착할 수 있습니다.

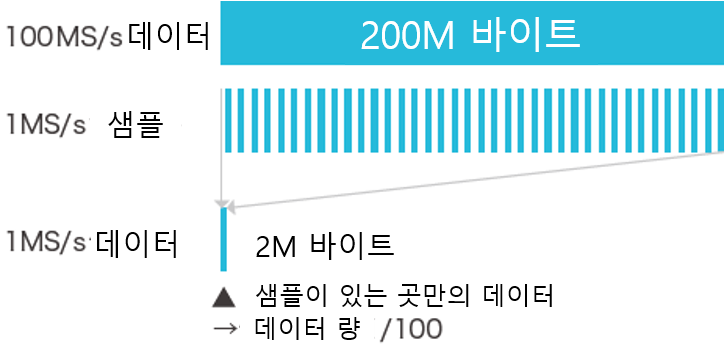

멀티 샘플 레이트
채널마다 다른 샘플 레이트를 설정할 수 있습니다. 전압·전류를 고속 샘플하면서, 온도 등 변화가 적은 신호를 저속 샘플하는 것으로, 데이터량을 억제해, 데이터 보존이나 데이터 전송의 속도를 개선할 수 있습니다.

※ 저장 시간을 늘리려면 채널 공통 샘플 속도를 변경하십시오.
플래시 어퀴지션(/ST2 옵션)
DL950 본체의 플래시 메모리에 최대 20 MS/s로 장시간 기록이 가능. 차량 탑재나 현장에서의 시험 등, PC를 반입할 수 없는 환경에서의 고속 샘플 기록에 도움이 됩니다. 플래시 메모리는 비휘발성이므로 전원을 OFF해도 데이터가 사라지지 않고, 기록 데이터를 나중에 PC에 전송할 수 있습니다.

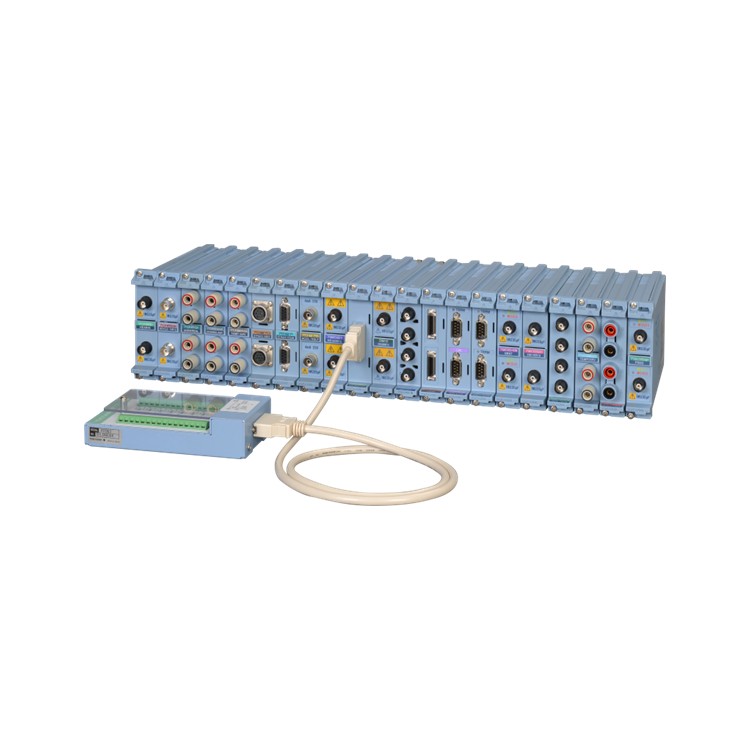

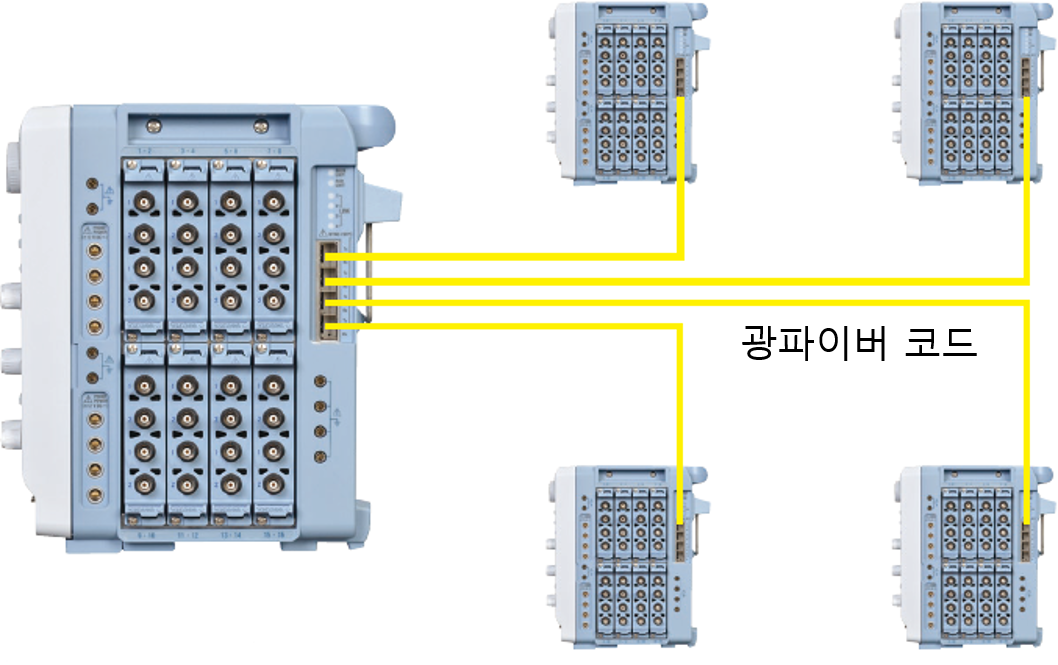

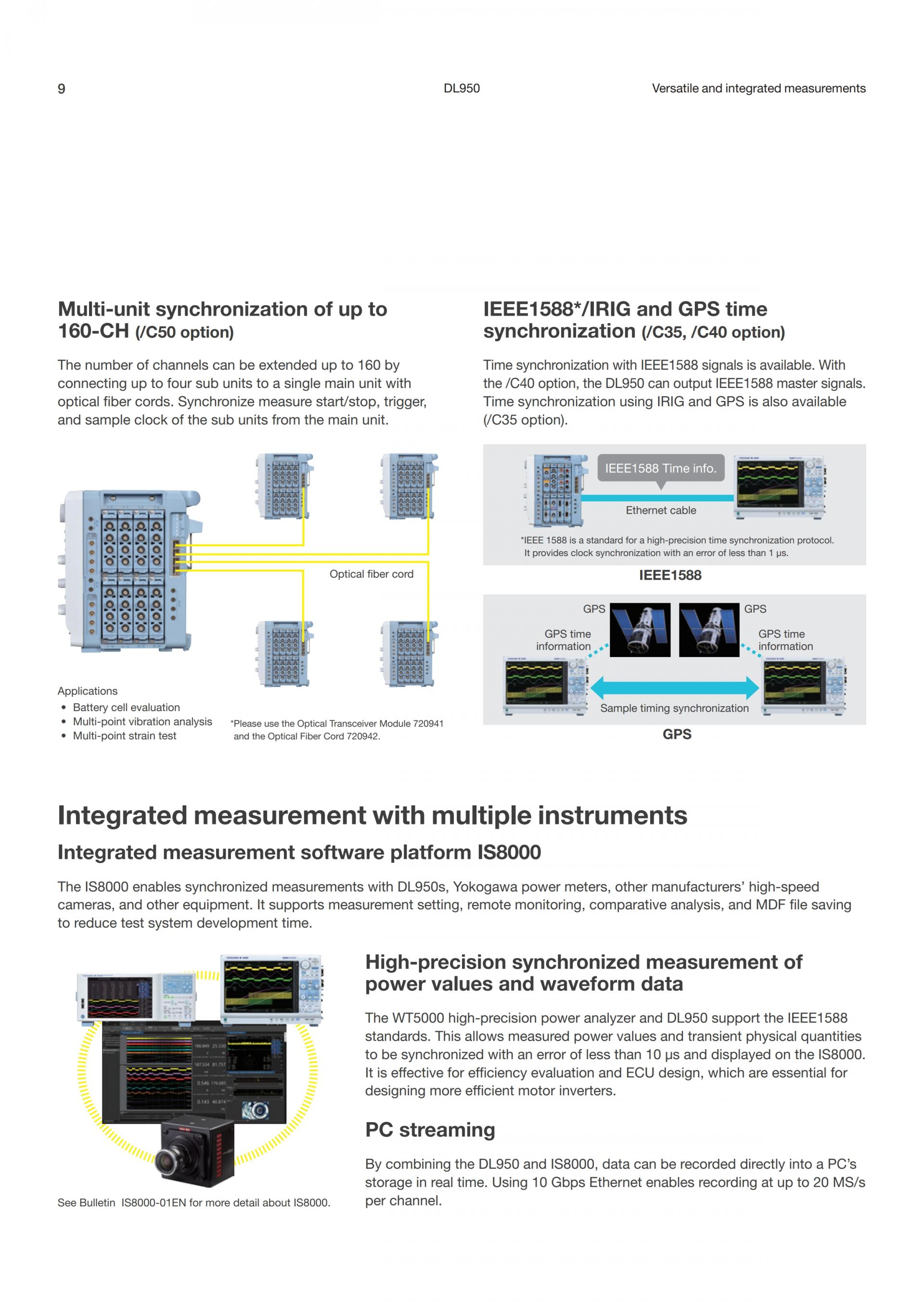

멀티 유닛 동기 계측(/C50 옵션)
4CH 10MS/s의 입력 모듈 720256을 사용함으로써 DL950 1대에서 최대 32CH의 구성이 가능합니다. 또한, 메인 유닛 1대에 대해 최대 4대의 서브 유닛을 광파이버로 접속해 최대 160CH까지 확장 할 수 있습니다.

어플리케이션
배터리 셀 평가
멀티 포인트 진동 해석
멀티 포인트 스트레인 시험
※ 광 트랜시버 모듈 720941과 광섬유 코드 720942를 사용해 주십시오.

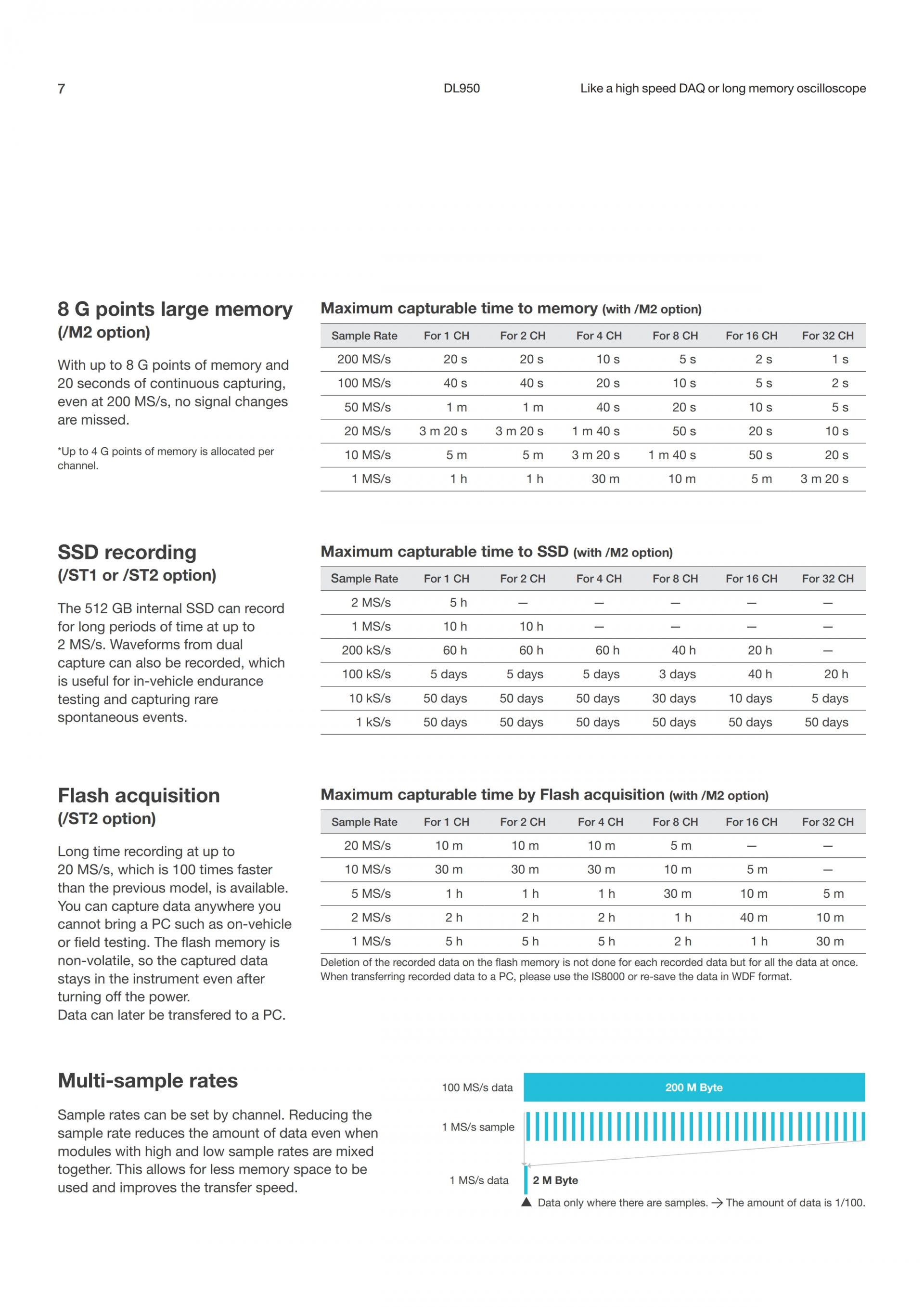

다양한 기록 방법 지원
DL950은 대용량 메모리 스토리지로 다양한 기록 방법을 지원합니다.
내장 메모리
표준으로 1G 포인트, 최대 8G 포인트 (/M2 옵션)의 대용량 내장 메모리를 탑재. 최대 4G 포인트(2CH)의 레코드 길이로 장시간 기록이 가능합니다.
내장 SSD (/ST1 · / ST2 옵션)
512GB SSD를 탑재. 1CH・2MS/s로 5시간, 16CH・200kS/s로 20시간의 장시간 기록이 가능합니다.
플래시 획득 (/ST2 옵션)
내장 플래시 메모리를 탑재. 8CH에서 20MS/s, 16CH에서 10MS/s의 고속 샘플링으로 장시간 기록이 가능합니다.
PC 스트리밍

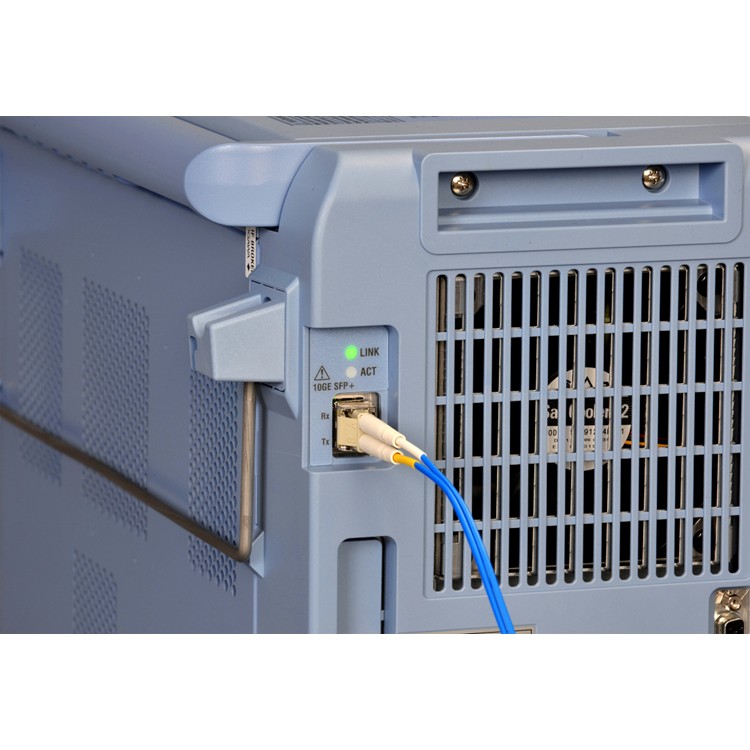

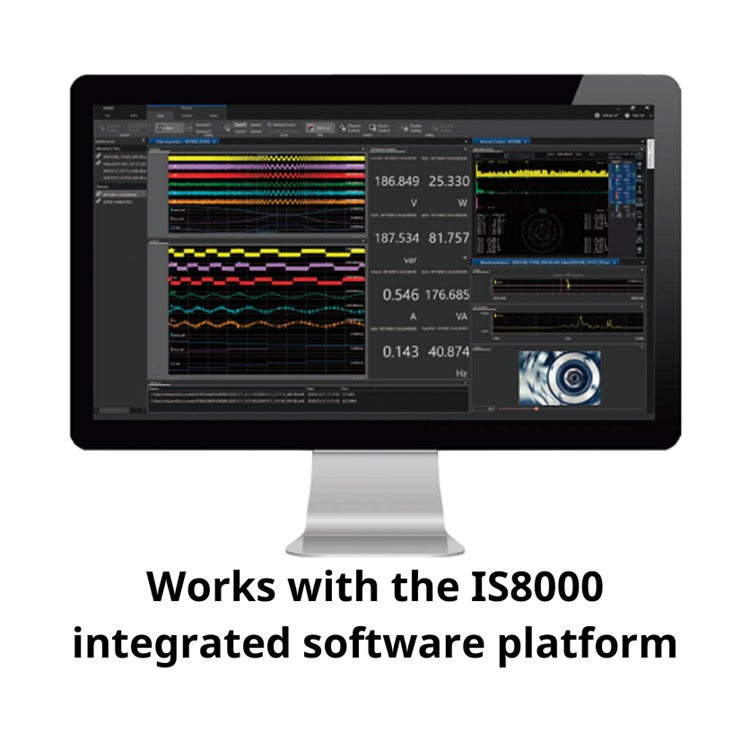

IS8000 소프트웨어를 사용하여 USB, 이더넷 또는 10G 이더넷(/C60 옵션)을 통해 PC의 스토리지에 장시간 기록이 가능합니다.
기타 SD 메모리 카드(최대 128GB), USB 스토리지(최대 8TB), 네트워크 드라이브도 사용할 수 있습니다.

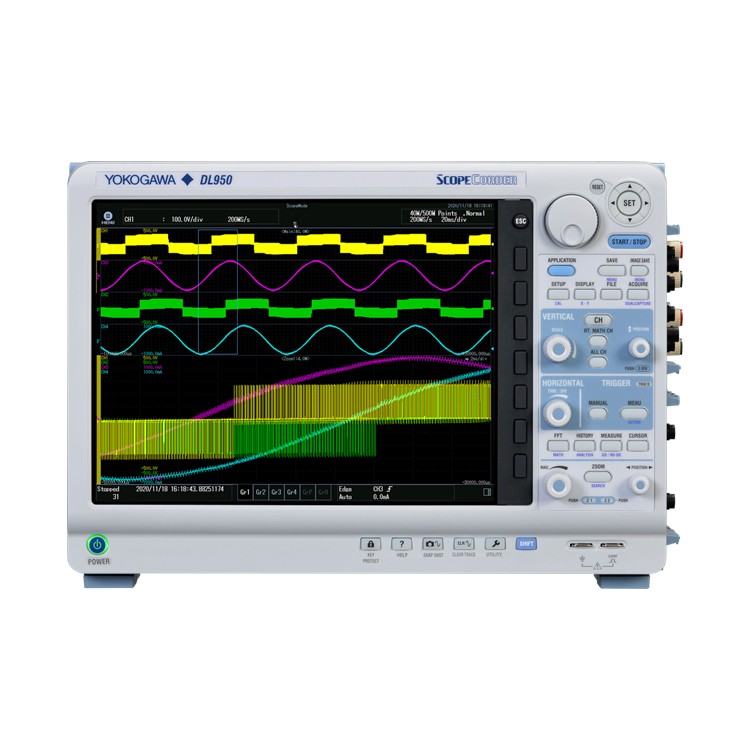

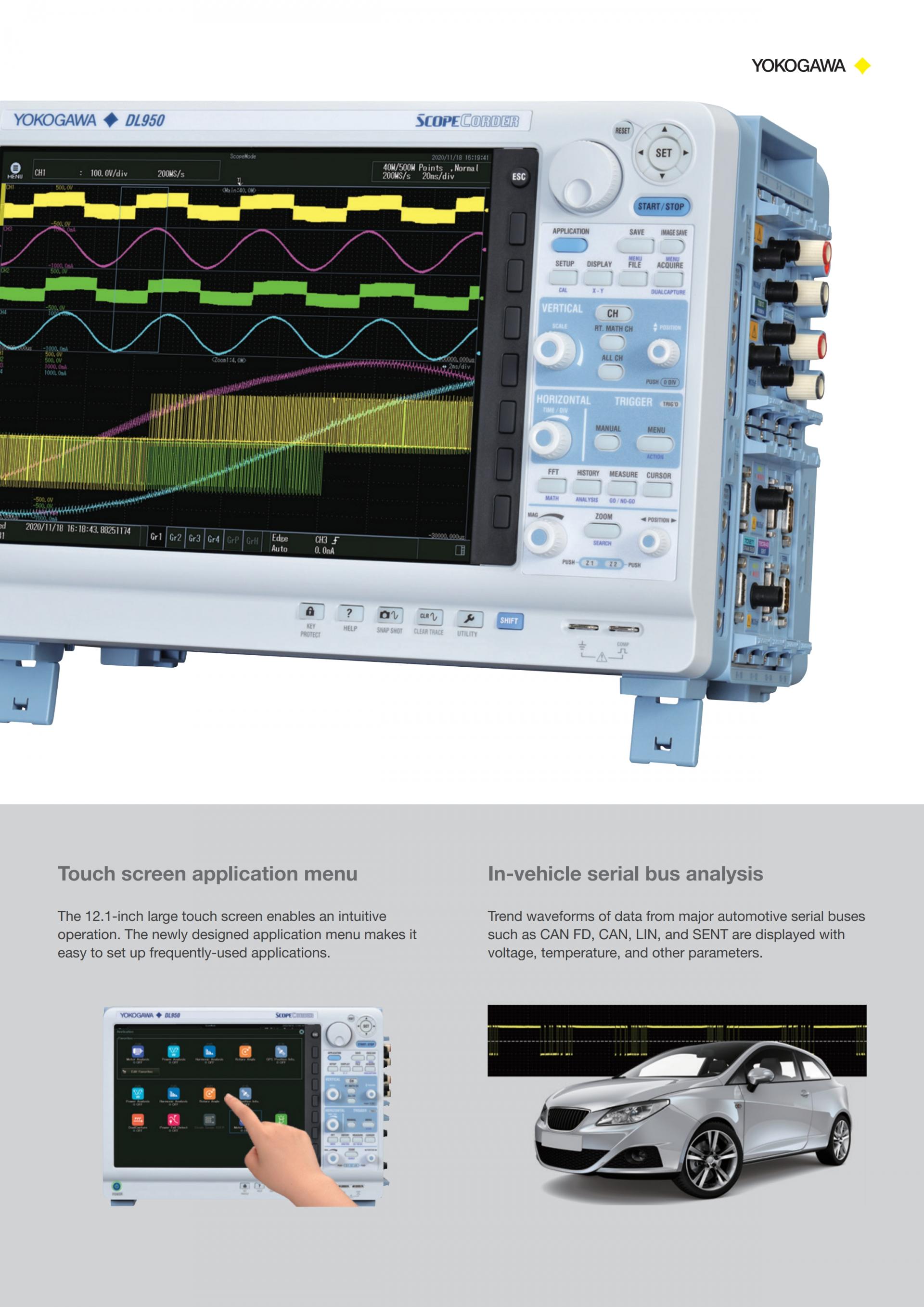

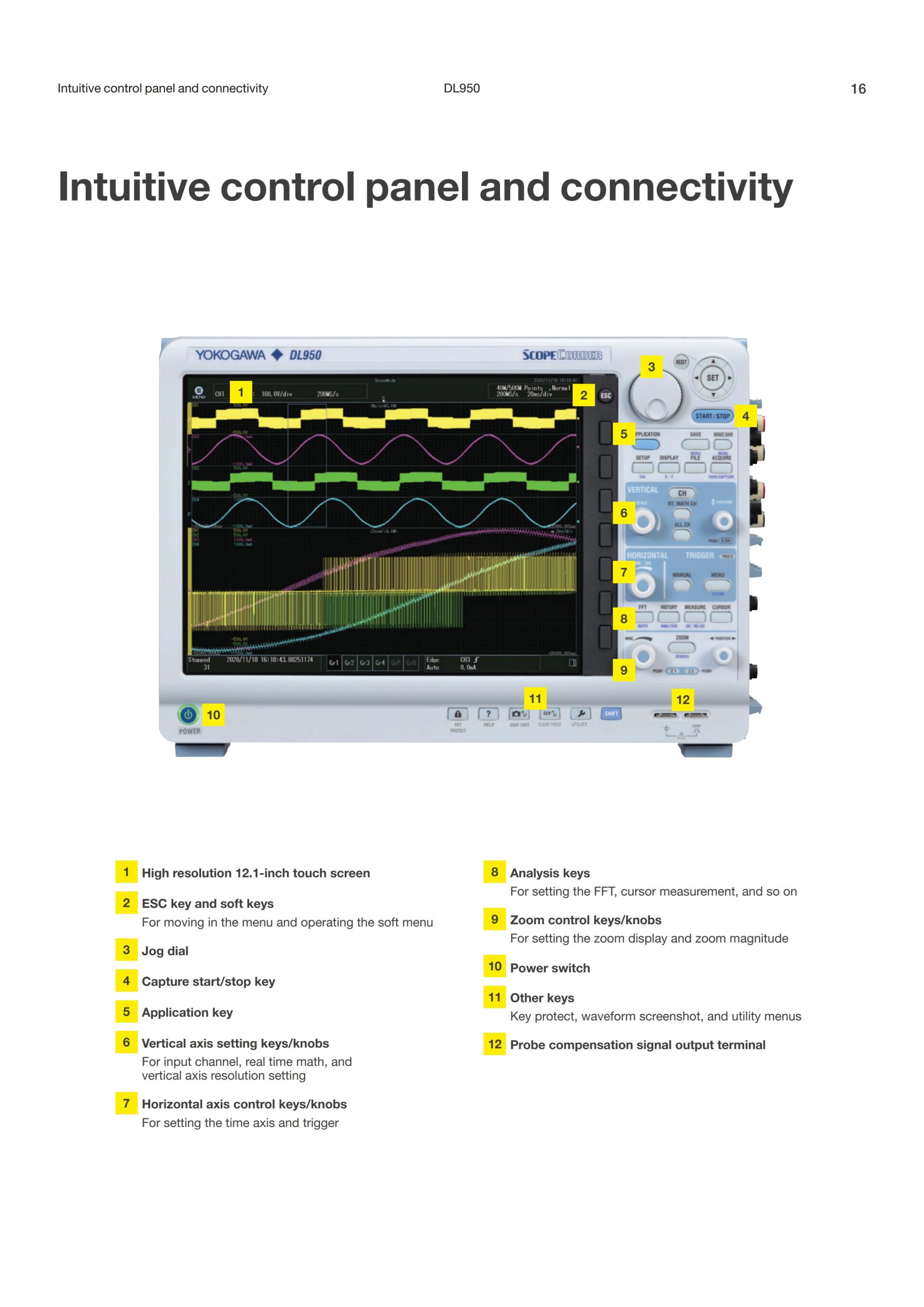

터치 패널 조작
12.1형 터치 패널을 탑재, 파형의 줌 등 직관적인 조작을 실현했습니다.
정전용량 방식의 터치 패널로 부드러운 조작성을 제공
오실로스코프의 조작성의 스코프 모드와 데이터 레코더의 조작성의 메모리 레코더 모드를 탑재, 측정 요구에 맞춘 조작·측정 환경을 실현

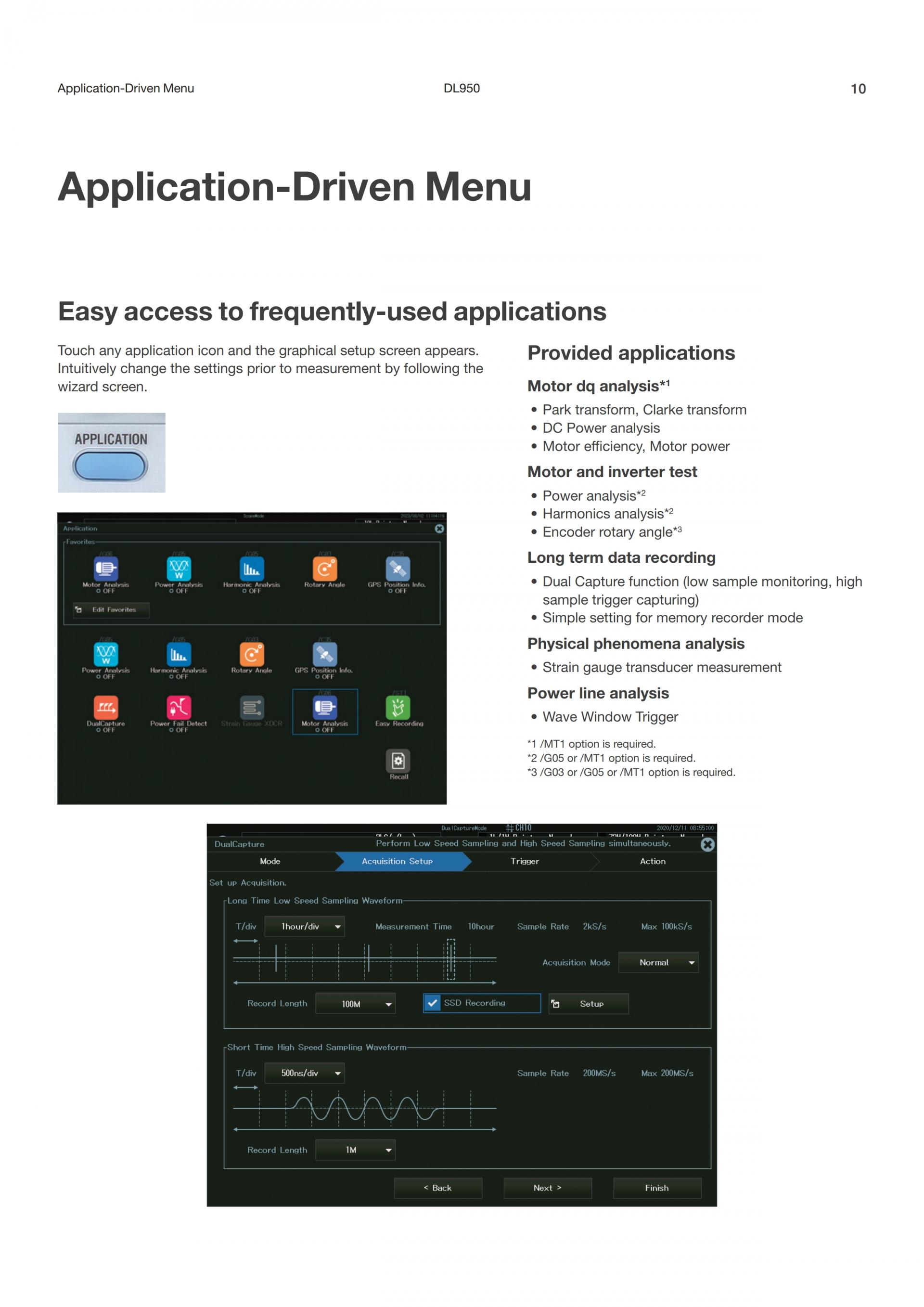

신설계의 어플리케이션 메뉴로, 자주 사용하는 어플리케이션을 간단하게 설정 가능
