YOKOGAWA DLM5038HD 고해상도/혼합신호 오실로스코프
YOKOGAWA DLM5038HD 고해상도/혼합신호 오실로스코프

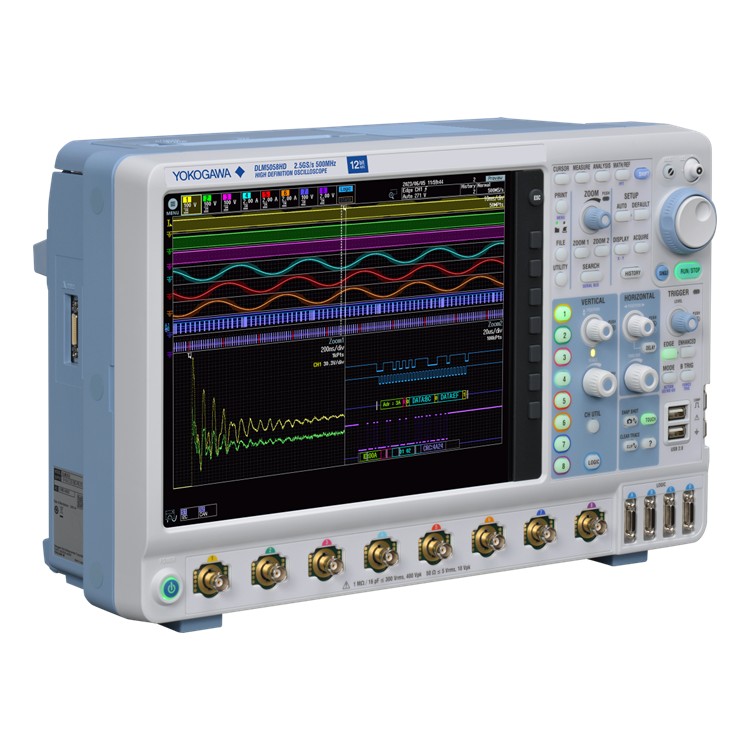

YOKOGAWA DLM5038HD High Definition Oscilloscope/Mixed Signal Oscilloscope

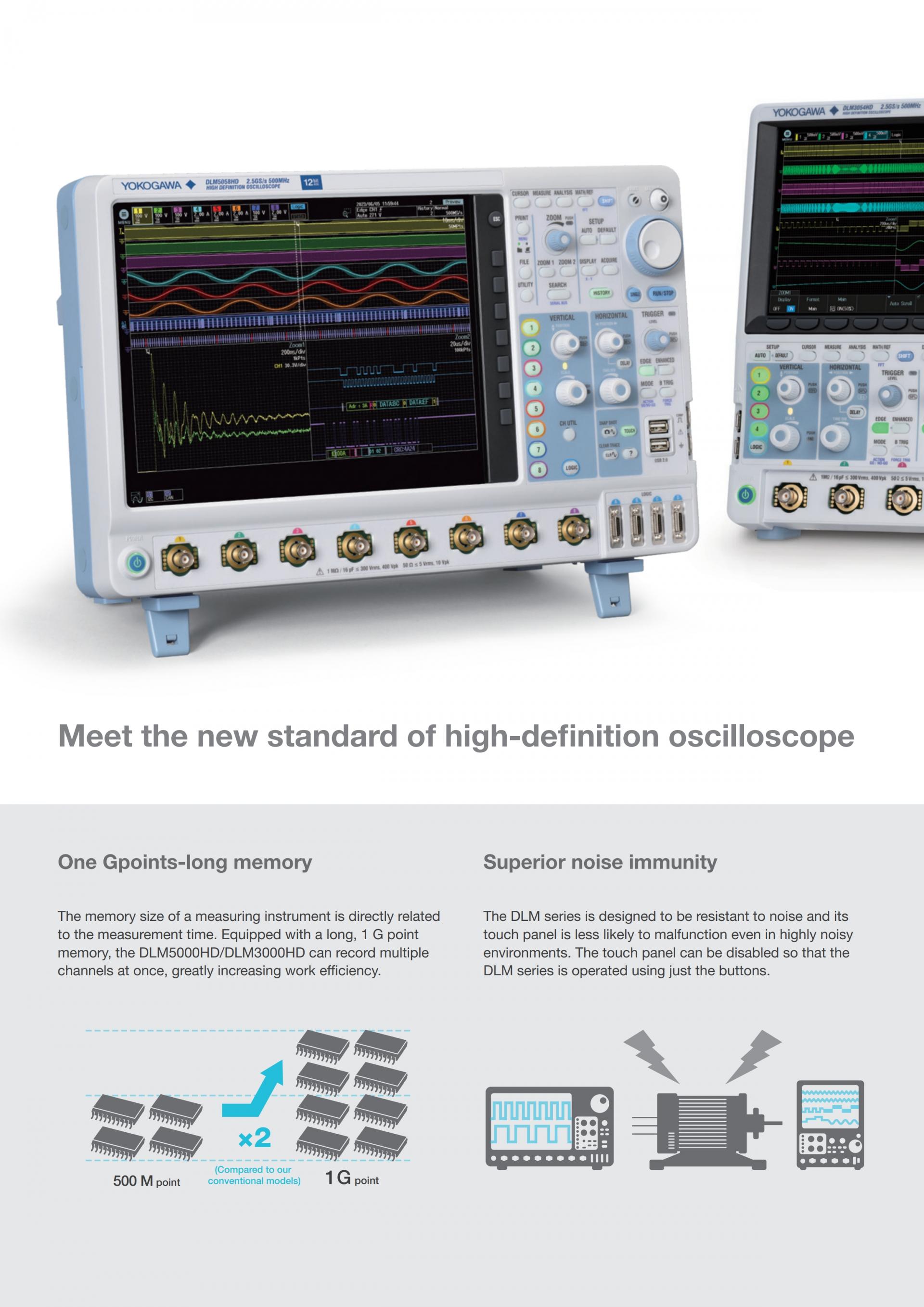

고해상도 오실로스코프의 새로운 표준
YOKOGAWA의 DLM5000HD는 최첨단 8채널 고분해능 오실로스코프입니다.
DLM5000 시리즈의 기능 성능을 계승하고, 고정밀도의 다채널 파형 측정 요구에 대응한 상시 12비트의 수직축 분해능으로 측정하는 고분해능 오실로스코프입니다.
탈탄소화 사회의 실현을 향해, 특히 파워 일렉트로닉스 업계로부터의 고정밀 계측의 요구에 대응합니다
클릭 하시면 이동합니다.
요코가와 ・ YOKOGAWA

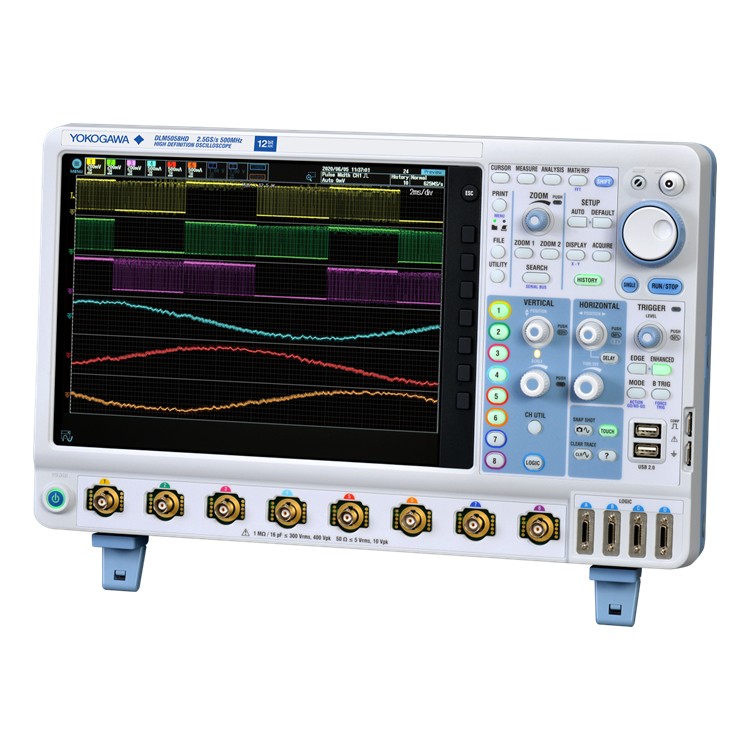

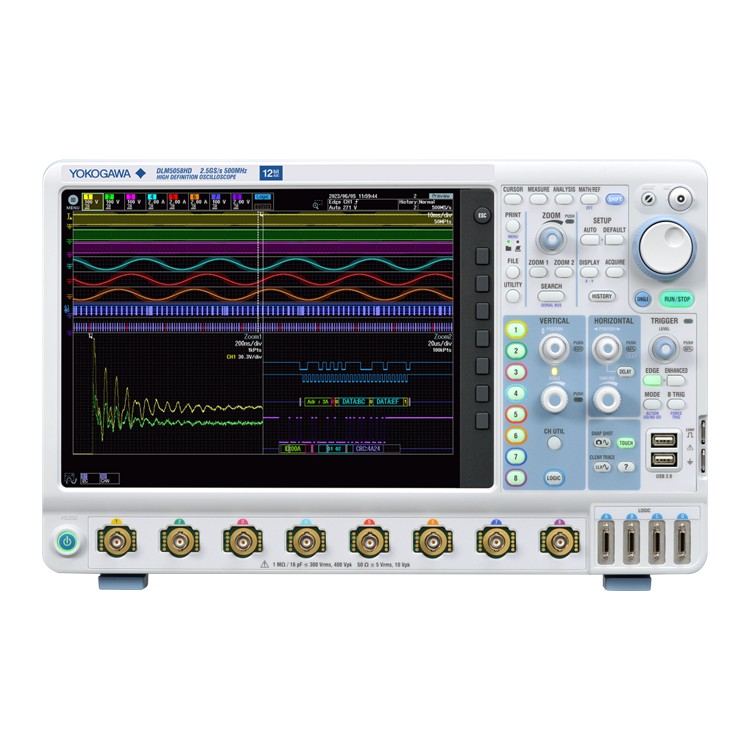

DLM5038HD
고해상도/혼합신호 오실로스코프
DLM5038HD High Definition Oscilloscope/Mixed Signal Oscilloscope
DLM5000의 기능・조작성은 그대로 측정 성능을 강화
DLM5000HD는 최첨단 8채널 고해상도 오실로스코프입니다.
100년 이상의 계측기 개발로 축적한 노하우에 의해 탄생한 DLM5000HD는, 기존 제품의 조작성을 유지하면서, 수직축 분해능이나 레코드 길이의 확장, 고정밀 파워 아날라이저와의 시각 동기를 실현했습니다. 자동차 업계의 엔지니어나 연구자에게 빼놓을 수 없는 툴인 시리얼 버스 오토 셋업 기능이 향상되었으며, 대형 사이즈의 응답성이 높은 터치 스크린과 키 노브를 갖춘 조작 패널에 의해, 풍부한 해석 기능을 직관적으로 조작할 수 있습니다. YOKOGAWA의 최신 혁신이 가득한 DLM5000HD 고해상도 오실로스코프는 고객의 개발 및 평가 프로세스를 새로운 높이로 이끌어 냅니다.

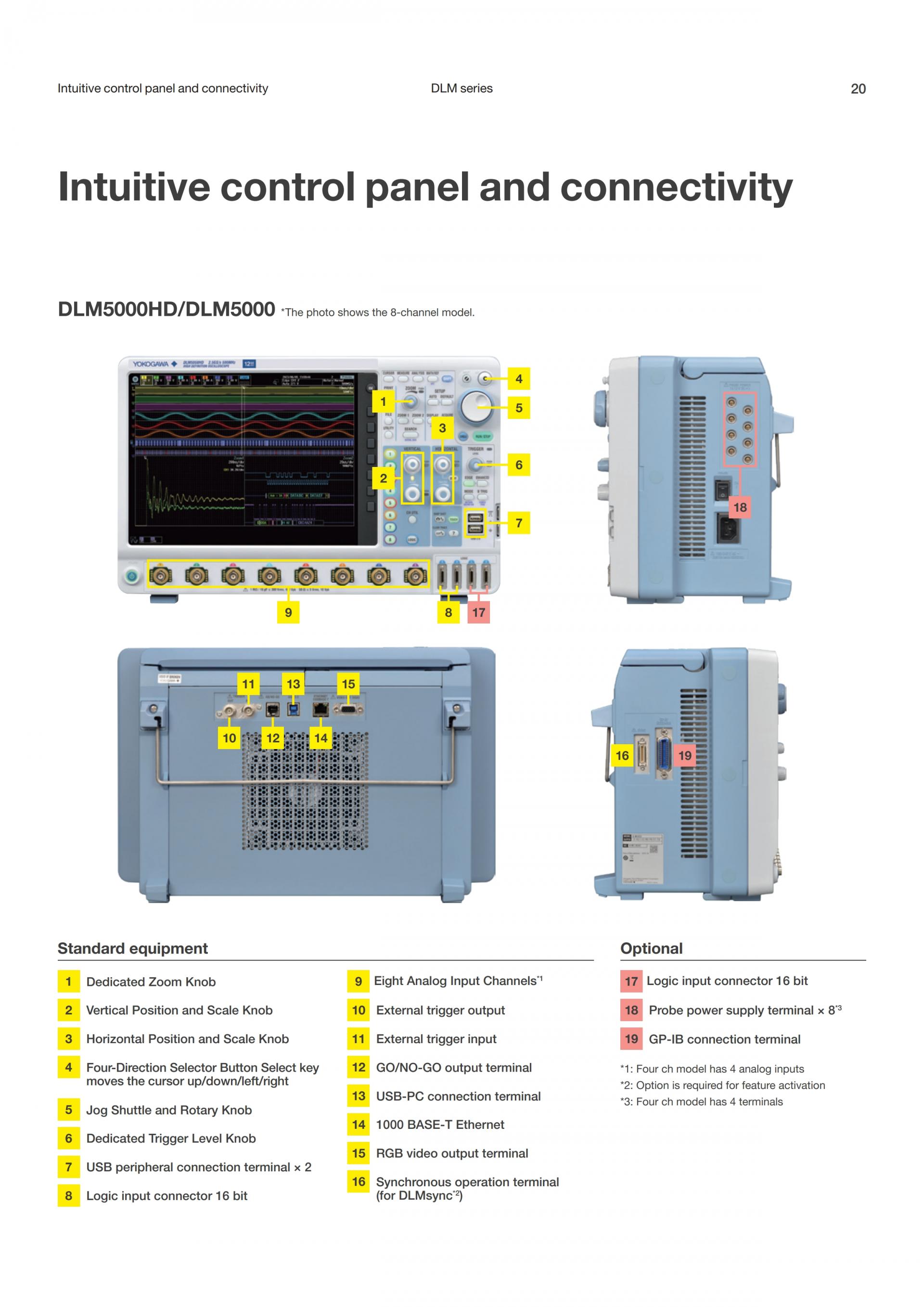

조작성

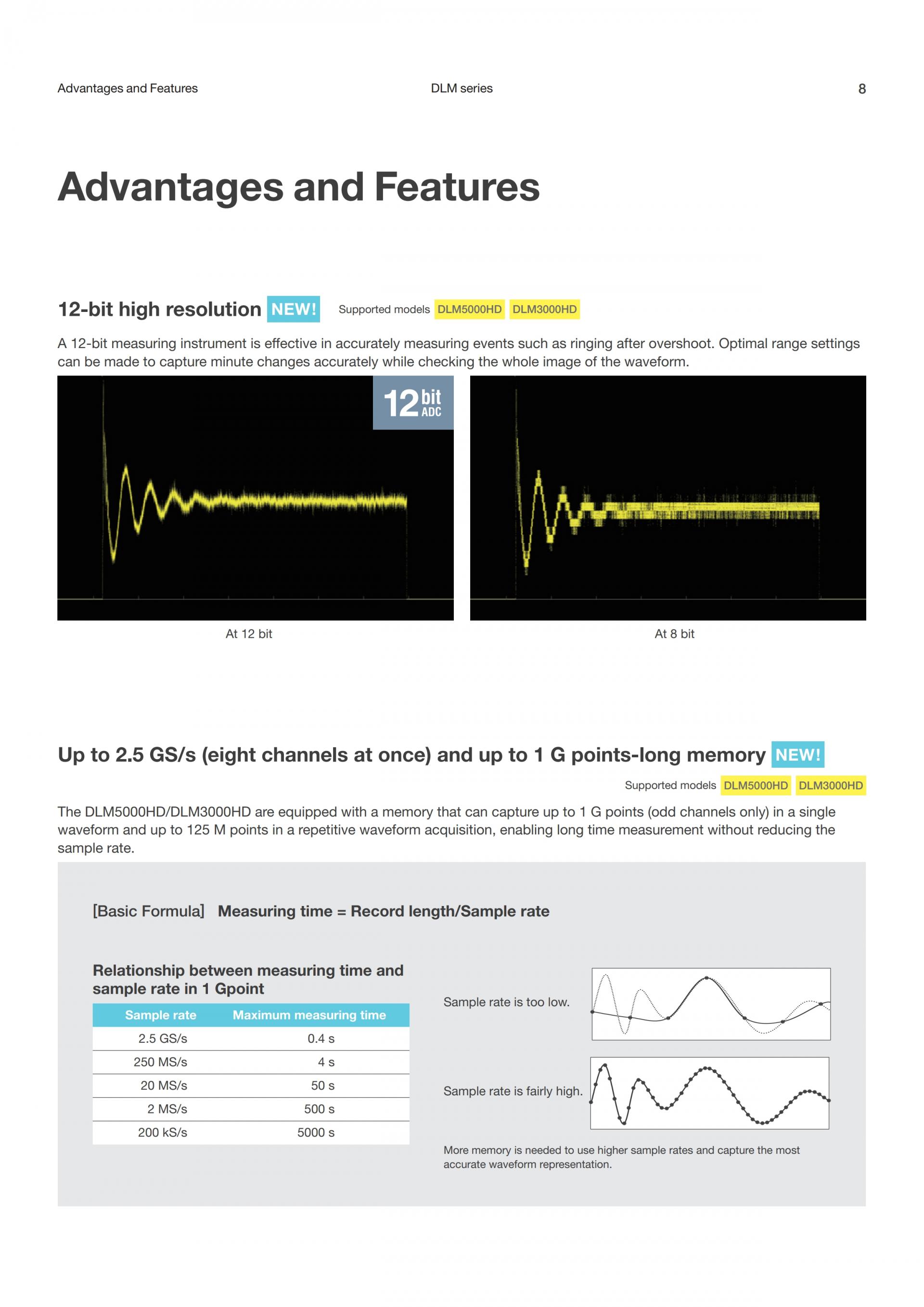

DLM5000HD는 컴팩트한 8채널, 수직축 분해능 12비트의 오실로스코프로, 복잡한 고속 파형을 고해상도로 관측·해석할 수 있어 미세한 노이즈나 링잉 등의 확인을 용이하게 실시할 수 있습니다.
동기화

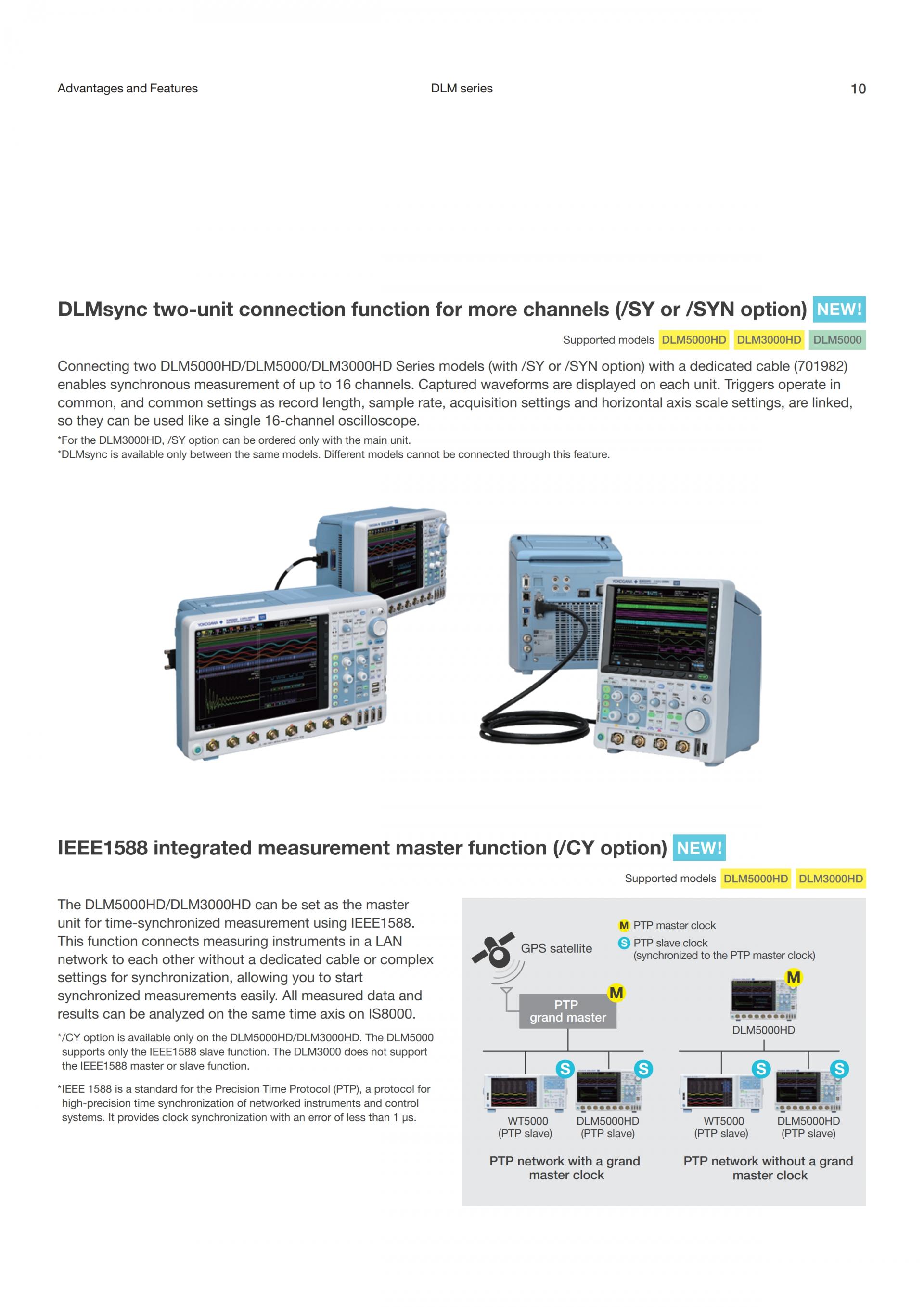

DLM5000HD를 2대 접속한 DLMsync 기능을 사용하면 최대 16채널의 파형 데이터와 64비트의 로직 입력을 동기화할 수 있습니다.
신뢰성
DLM5000HD는 회로 검사에서 문제 해결, 고급 타이밍 분석에 이르기까지 다양한 애플리케이션에 대응 합니다.

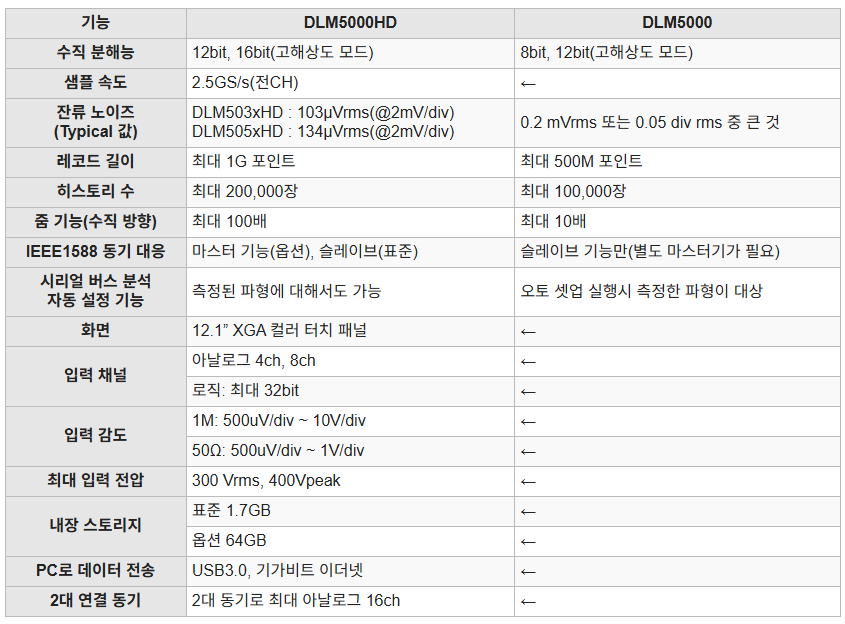

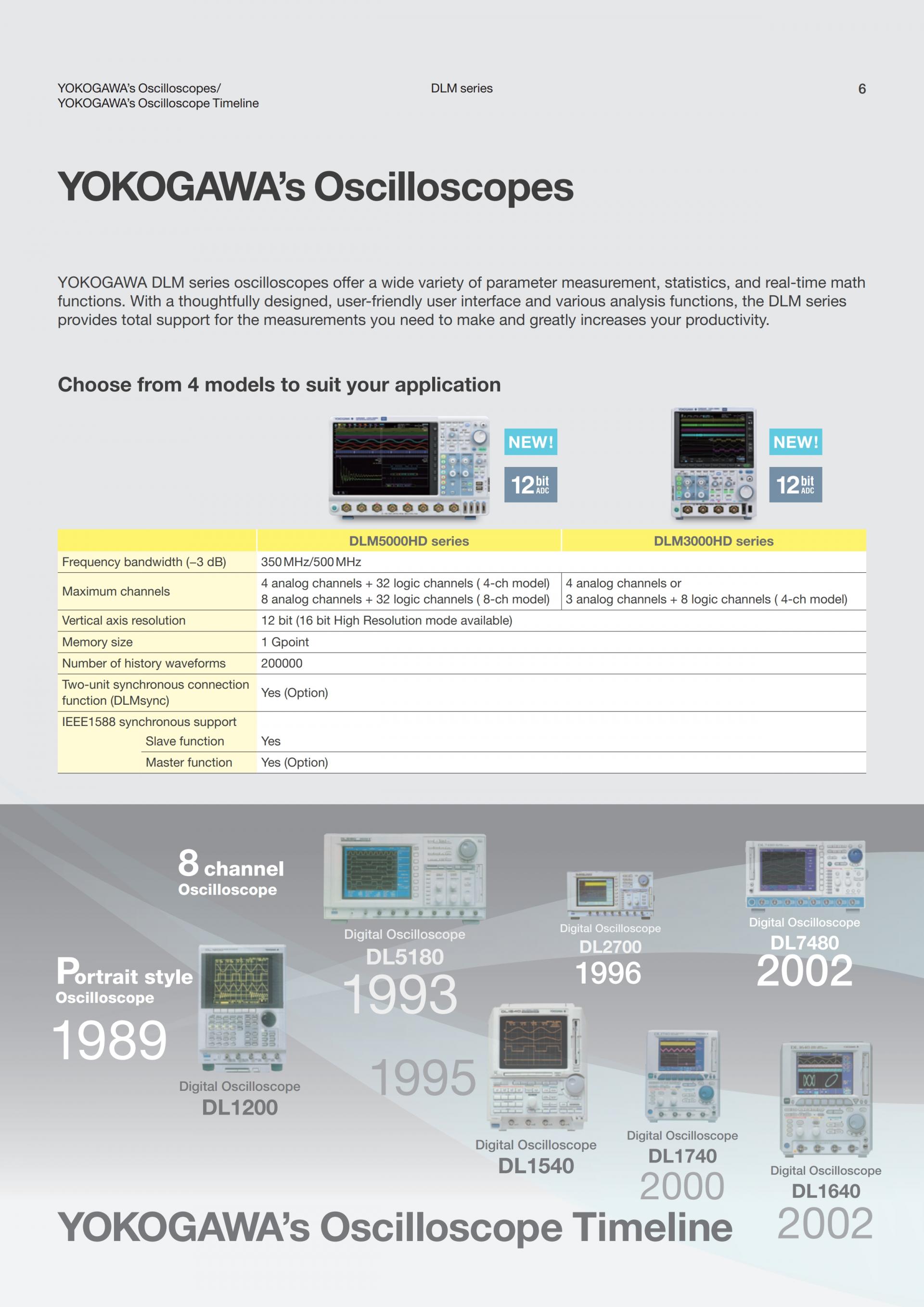

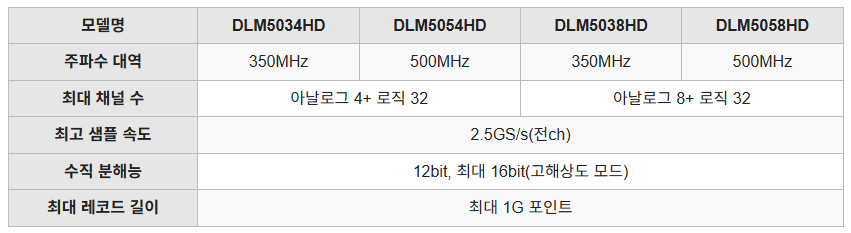

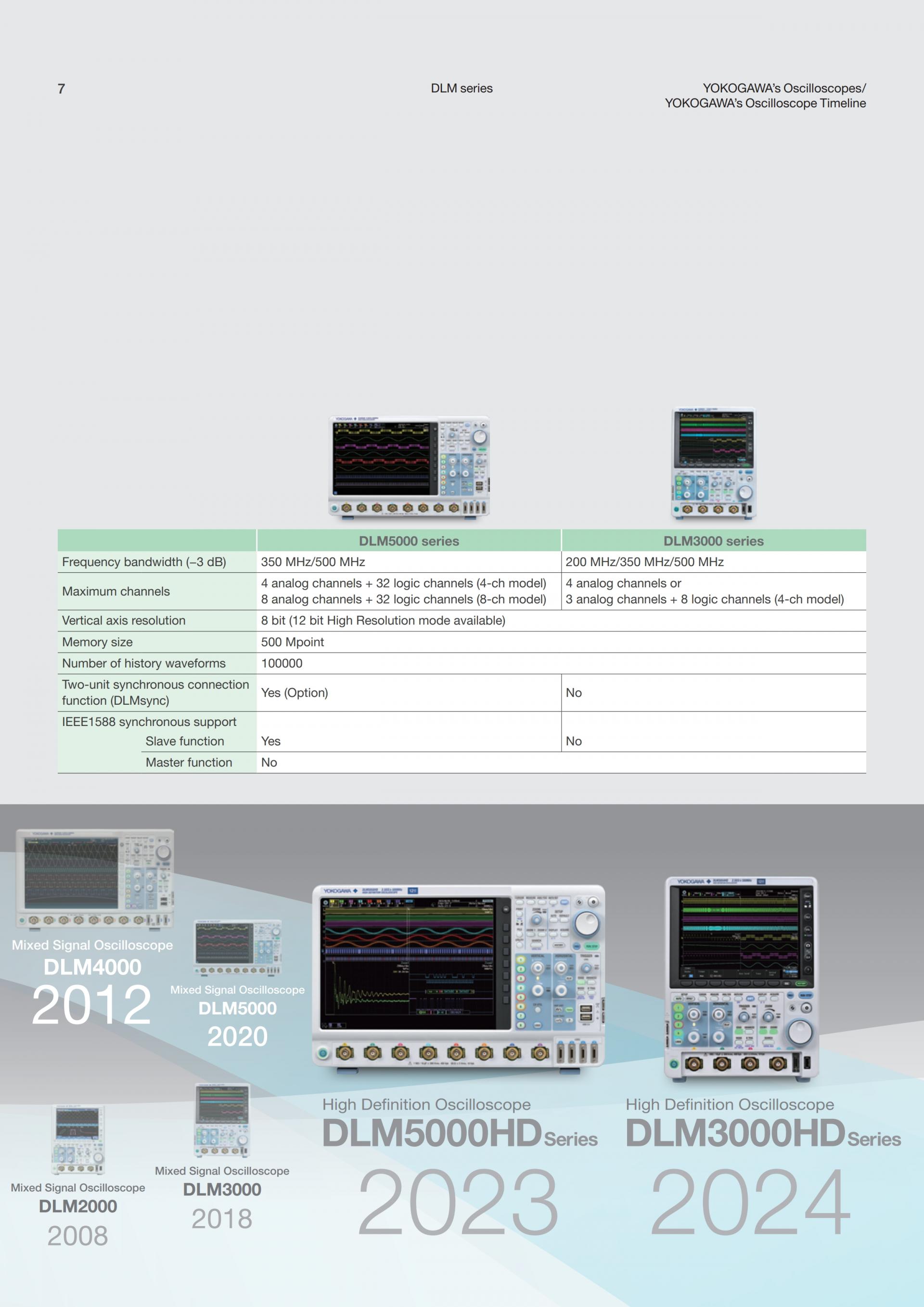

DLM5000HD와 DLM5000의 비교

DLM5000 시리즈 라인업

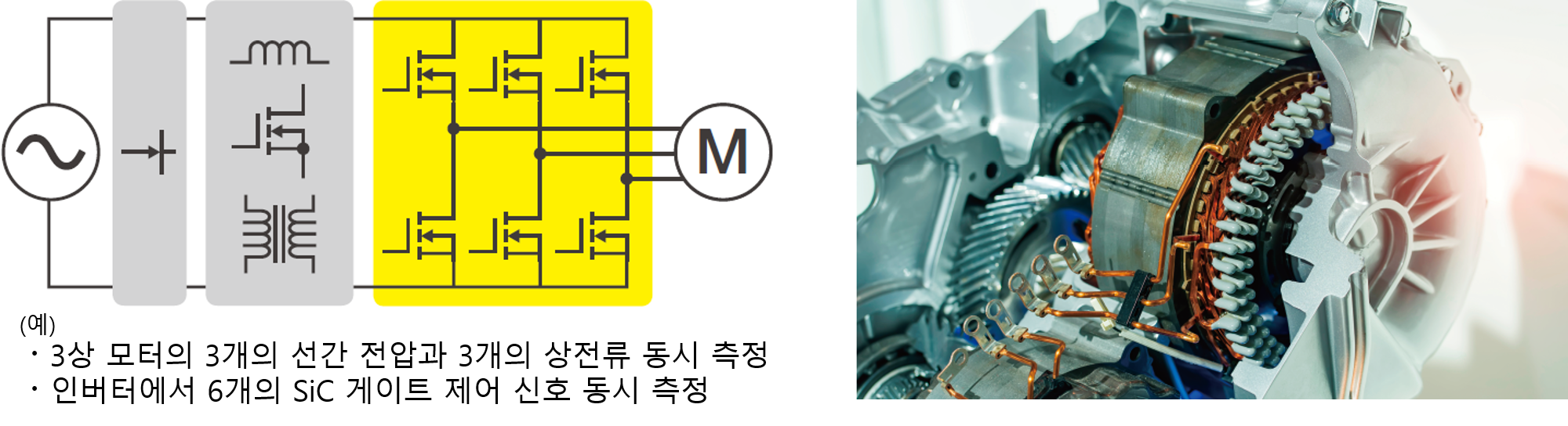

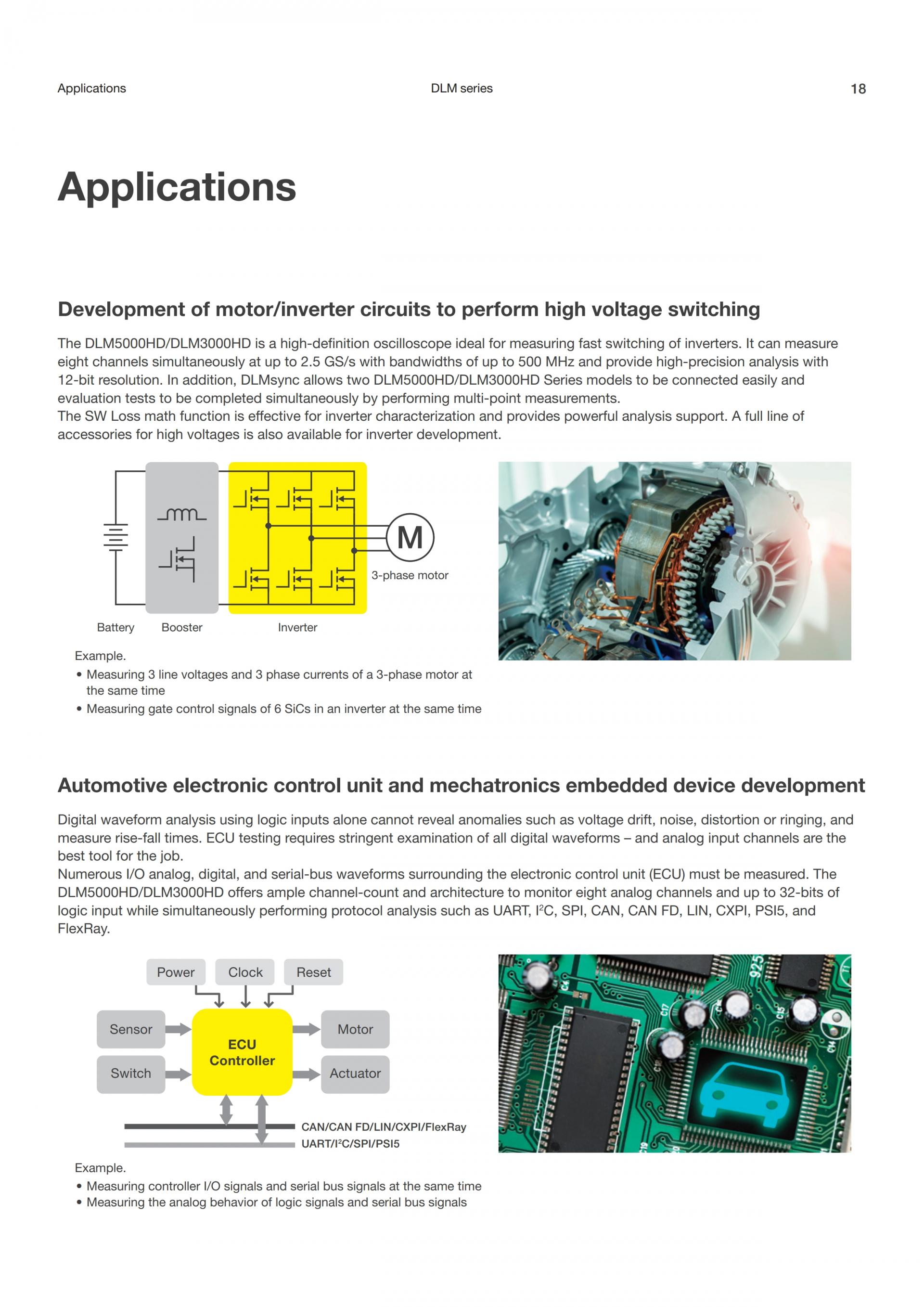

고전압 스위칭을 위한 모터/인버터 회로 개발

DLM5000HD는 인버터 고속 스위칭 측정에 이상적인 고해상도 오실로스코프입니다.
최대 500MHz 대역 / 2.5GS/s의 샘플 속도로 8채널을 동시에 측정할 수 있으며, 12비트의 수직축 분해능은 다이나믹 레인지의 넓은 측정에서 노이즈, 서지, 링잉 관측을 원활하게 할 수 있습니다.

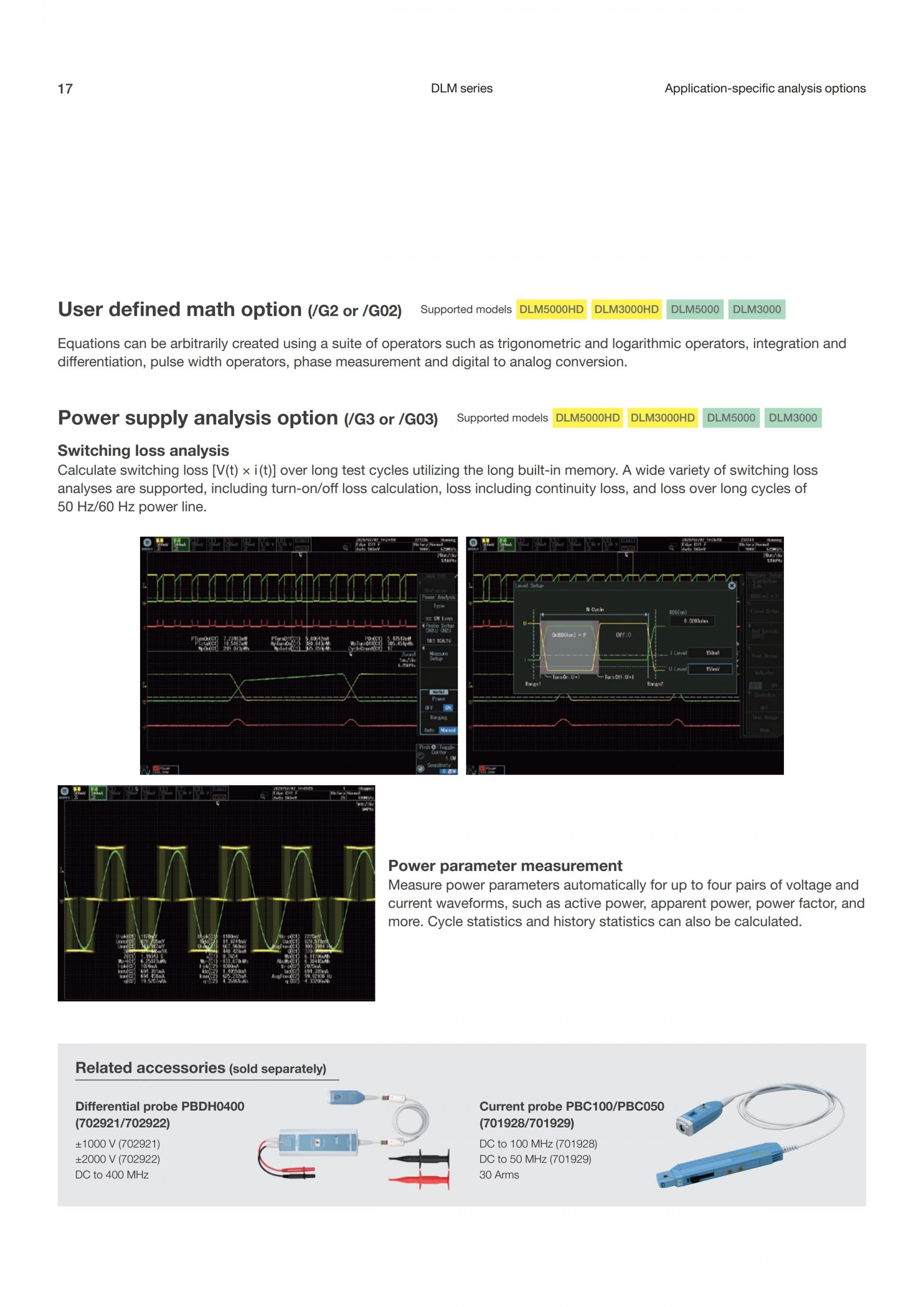

또한 “DLMsync” 기능을 사용하여, 간단하게 2대의 DLM5000HD를 동기화 조작 할 수 있으므로 측정 포인트가 많은 평가 시험을 한 번에 끝낼 수가 있습니다. 디바이스 특성화에 편리한 스위칭 손실 분석 기능으로 분석 작업도 지원합니다. 또한 고전압에 대응한 액세서리 라인업도 준비되어 있습니다.

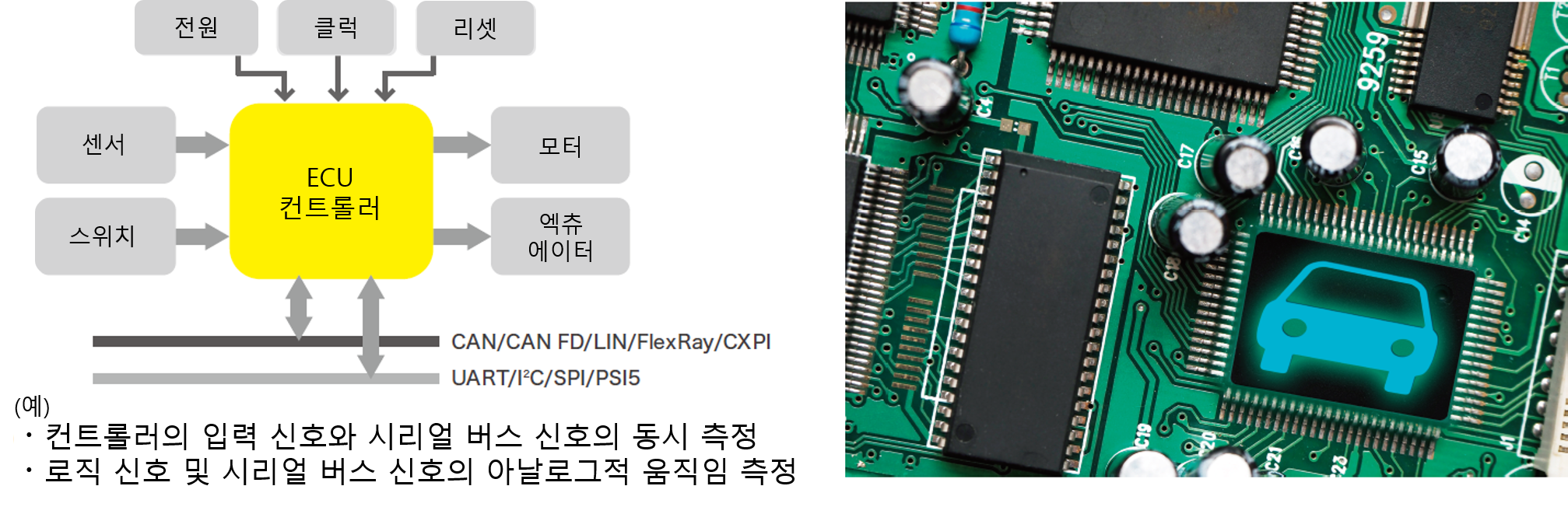

자동차 ECU, 메카트로 임베디드 장비 개발

채널 수가 충분하지 않은 오실로스코프에서는 다수의 아날로그 입출력 신호를 취급하는 ECU/컨트롤러/각종 드라이버 IC에 대해 신호 전체를 파악할 수 없습니다.
또한, 버스 통신 신호나 디지털 신호를 로직 입력으로 측정하는 경우, 파형 품위나 노이즈 마진을 확인할 수 없어 안정성이나 신뢰성 향상이 곤란합니다.
DLM5000HD는 ECU(Electronic Control Unit), 컨트롤러 입출력 신호를 동시에 고속으로 측정할 수 있습니다.

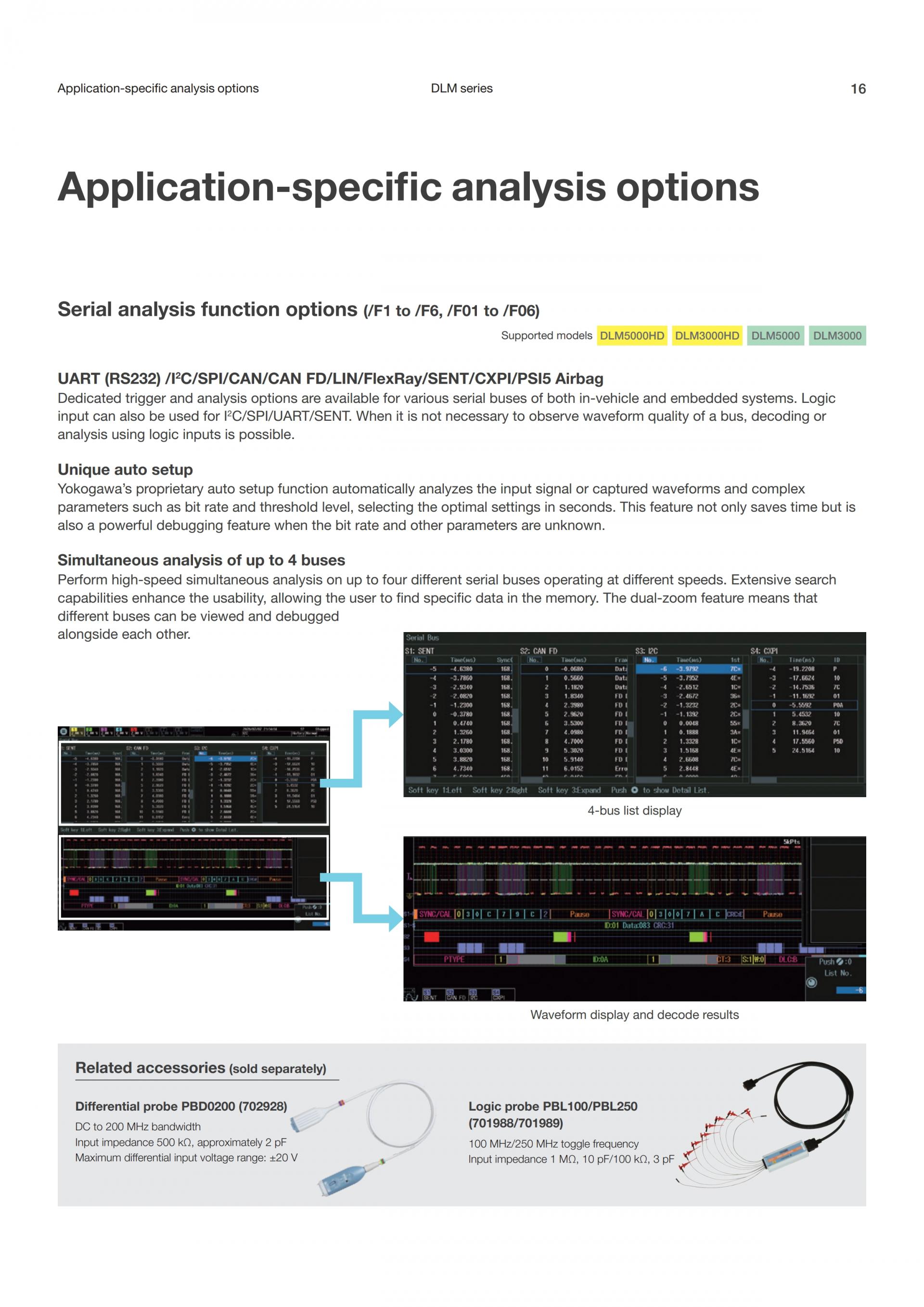

아날로그 8채널 외에도 로직 측정, UART(RS232)/I2C/SPI, CAN/CAN FD/LIN/CXPI/FlexRay/PSI5 등의 프로토콜 해석(통신 데이터 디코딩) 기능도 겸비하여, 개발 속도를 크게 향상 시킬 수 있습니다.
다채널 측정 애플리케이션

광범위한 제품 라인업
요꼬가와 계측기는 오실로스코프 이외에, DMM이나 펑션 제네레이터 등의 기본 측정기나, 다양한 물리 신호를 장시간 기록 가능한 「오실로스코프와 레코더의 혼합 계측기」 스코프코더를 포함한 다양한 전력 측정기, 광 측정기 등을 갖추고 있습니다.

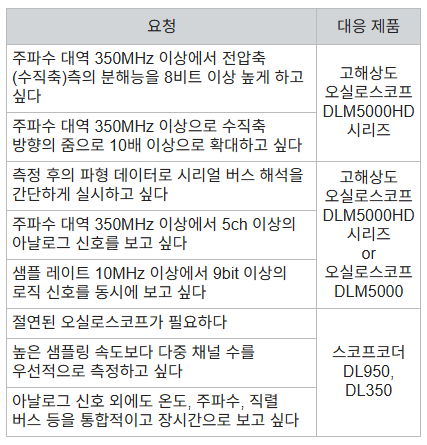

오실로스코프를 사용하는 고객의 요구에 대응하는 예
