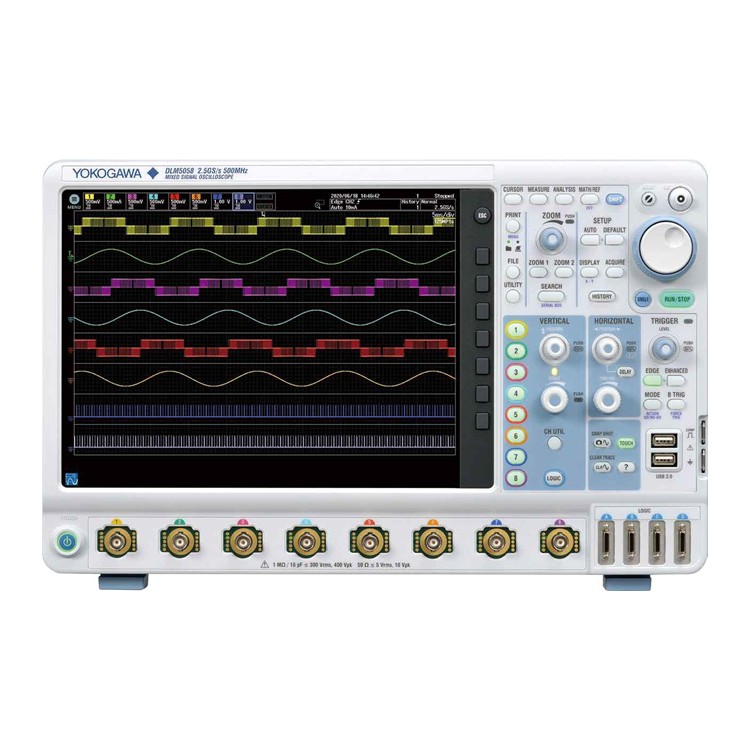

YOKOGAWA DLM5000 고해상도/복합신호 오실로스코프
YOKOGAWA DLM5000 High Definition Oscilloscope/Mixed Signal Oscilloscope
다채널 오실로스코프의 메인스트림
'오실로스코프는 4채널까지'가 스탠다드로 여겨지는 가운데, YOKOGAWA는 4채널을 넘는 측정이 가져오는 '고객에게 있어서의 이점'을 중시, 8채널 오실로스코프로 제공함으로써 고객의 측정 환경에 대한 개선과 개발 제품의 Value를 높일 수 있도록 기여합니다.
클릭 하시면 이동합니다.
요코가와 ・ YOKOGAWA
DLM5000
고해상도/복합신호 오실로스코프
DLM5000 High Definition Oscilloscope/Mixed Signal Oscilloscope
DLM4000의 기능・조작성을 계승, 한층 더 사용하기 쉽고, 한층 더 고성능으로 발전시킨 오실로스코프

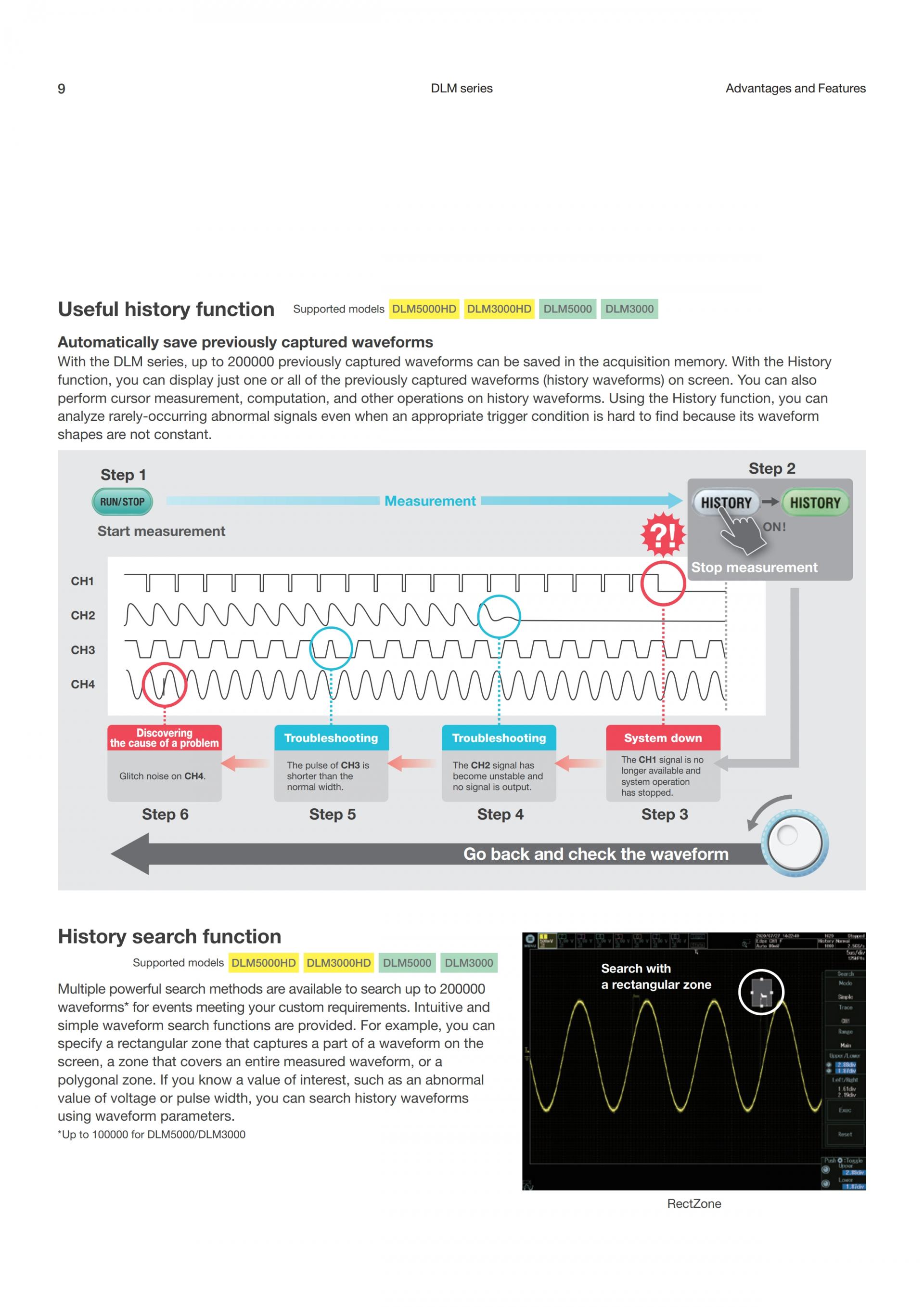

YOKOGAWA는 1993년에 8ch 오실로스코프 DL5180을 개발, 출시한 전통적인 오실로스코프 메이커입니다. 2012년에 출시한 DLM4000은, 8ch 오실로스코프면서 얇고 경량으로, 사용하기 쉬운 유저 인터페이스나 롱 메모리, 히스토리 기능, 연산 기능, 풍부한 시리얼 버스 해석 기능등으로 호평을 얻어 왔습니다.
DLM5000은 DLM4000의 기능·조작성을 계승하면서, 새롭게 설계된 입력단에 의한 저노이즈화·고감도화, 메모리의 확장, 터치 패널 탑재, 2대 동기에 의한 채널 확장 기능 등, 다양한 개선을 실시한 최신 모델입니다. 새로운 4ch 모델도 라인업에 추가했습니다.
포괄성

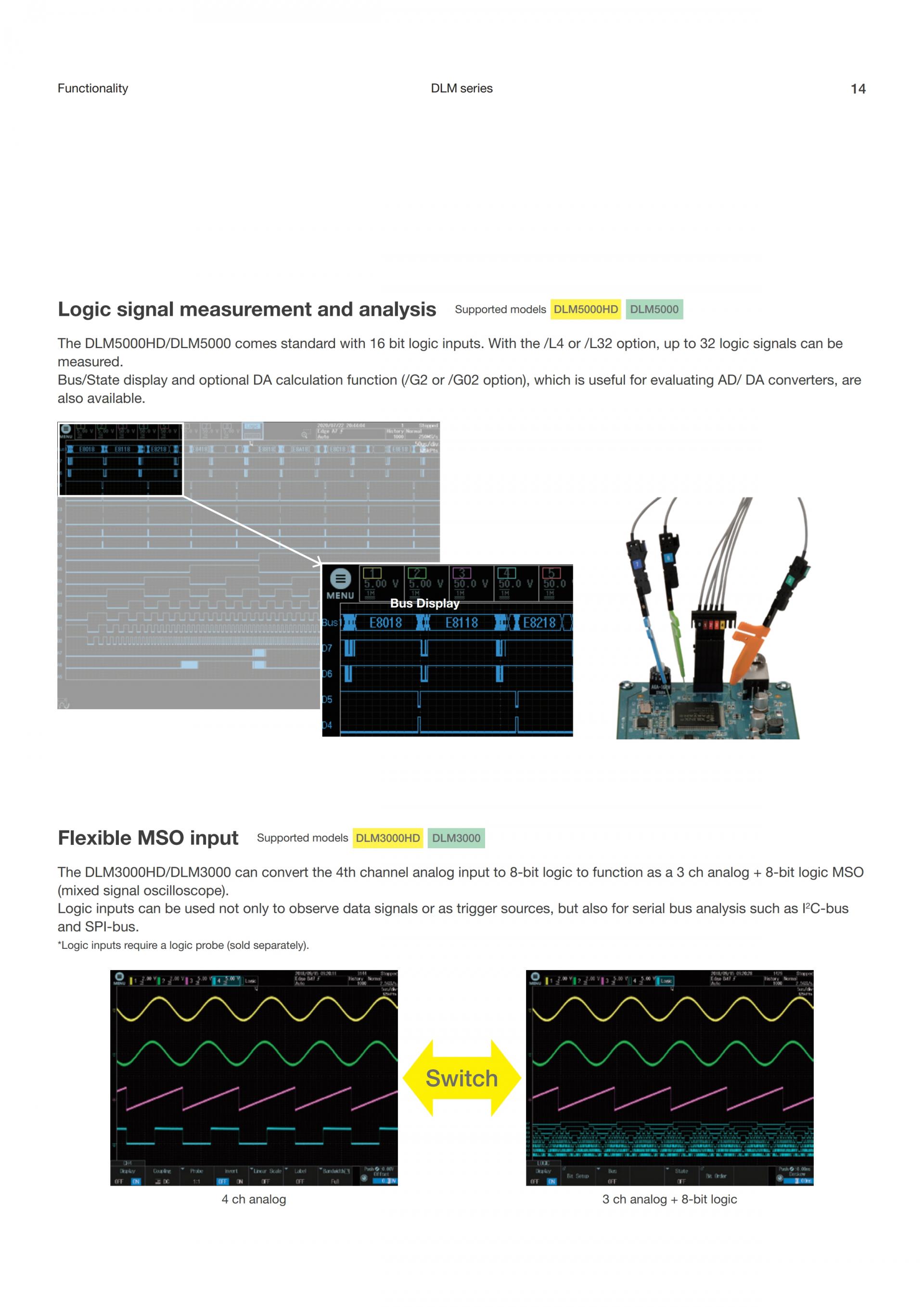

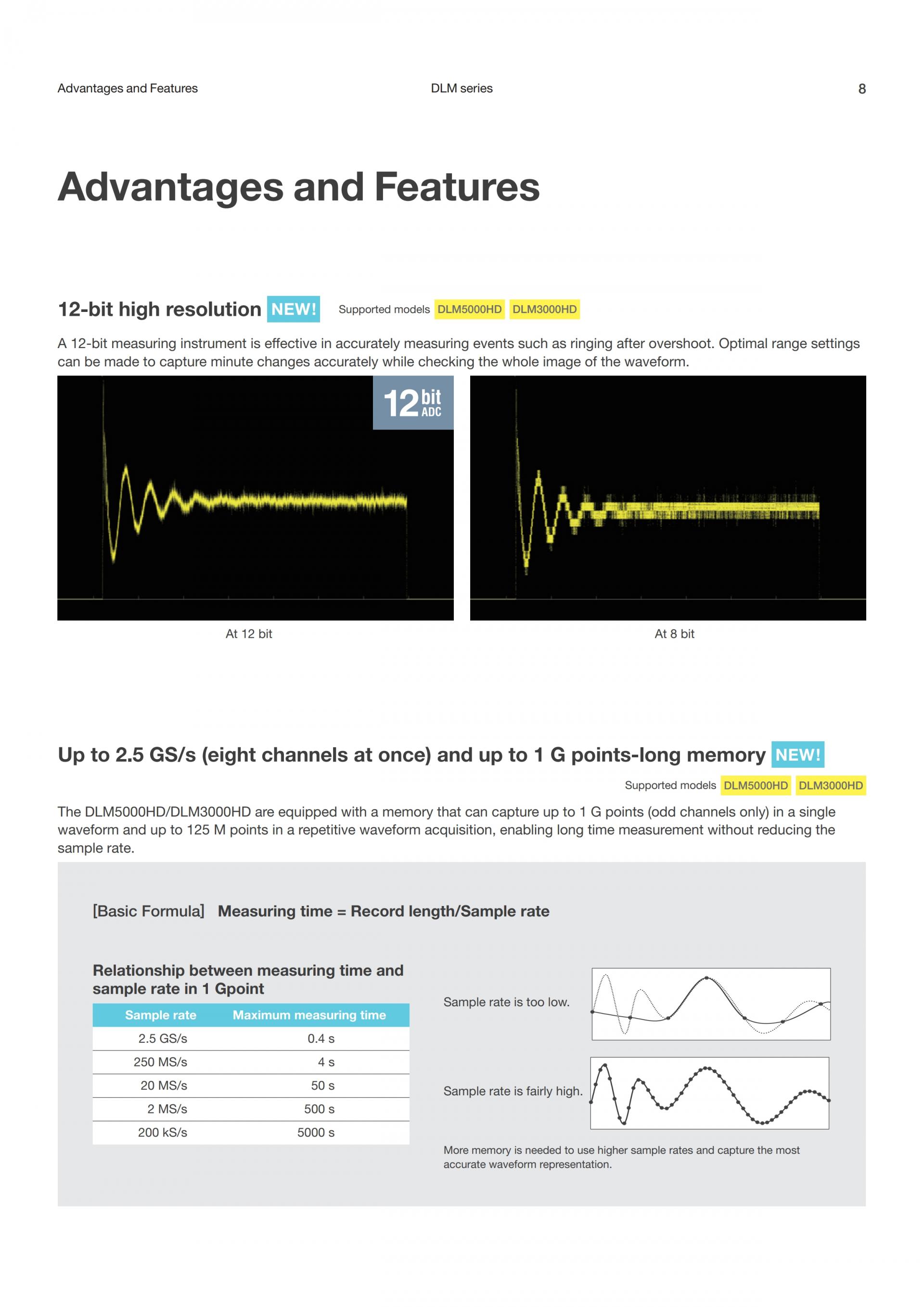

1대로 아날로그 8채널 + 로직 32bit 입력이 가능. 2.5 GS/s의 고속 샘플링과 롱 메모리를 겸비해, 폭넓은 용도의 파형 측정을 가능하게 합니다.
유연성

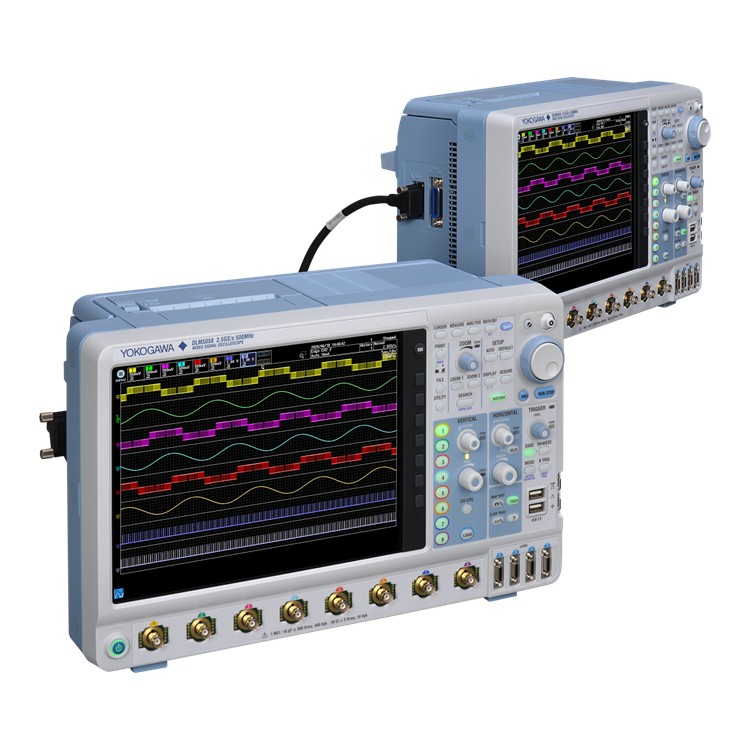

8채널에서도 한층 더 부족한 경우에, 2대를 재빠르게 접속해 16채널의 동기 측정이 가능 * . DLM5000에서는 새로운 4채널 모델도 추가되어 용도에 맞는 다채롭고 유연한 구성을 실현할 수 있습니다.
경량화

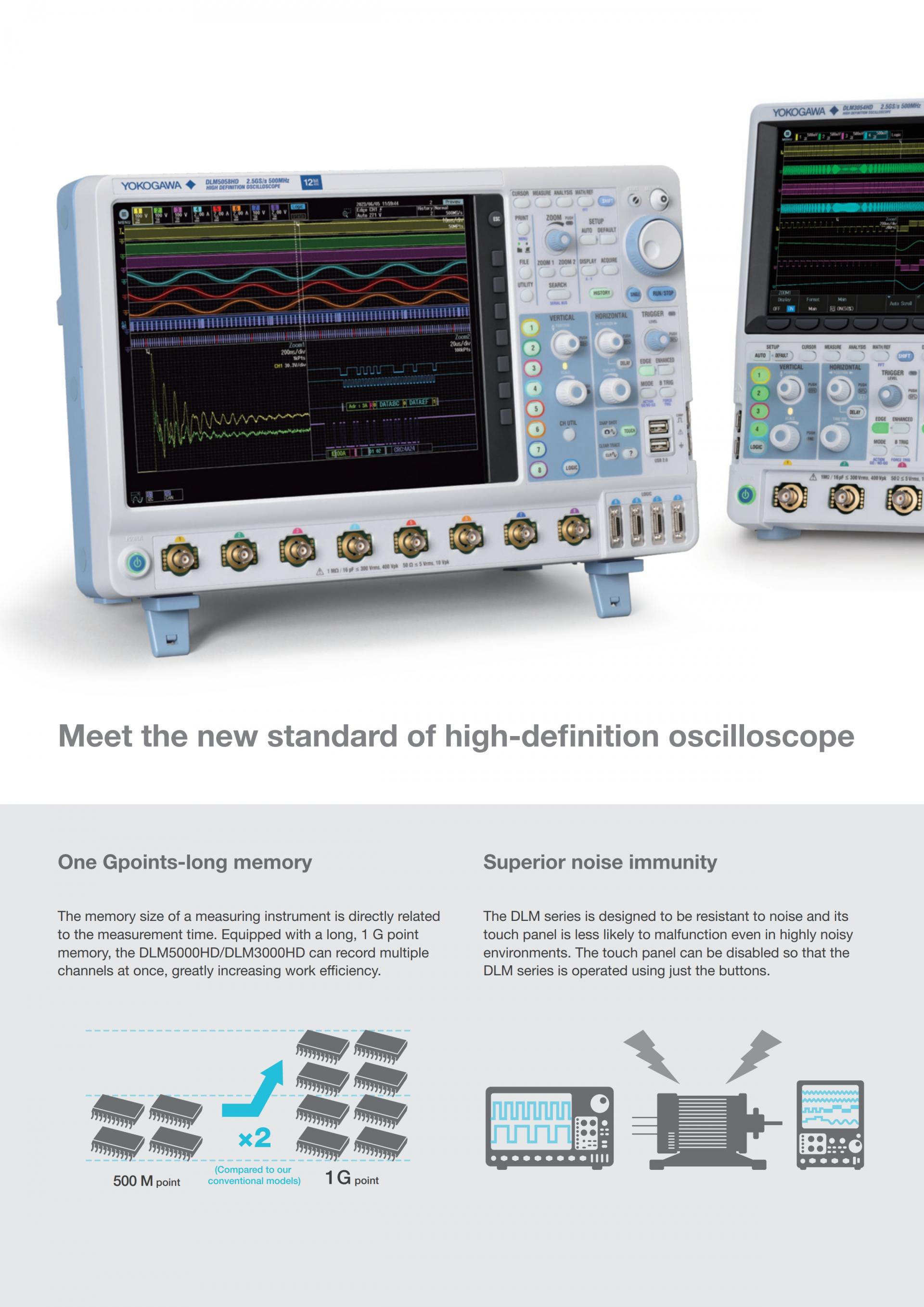

다채널 표시에 위력을 발휘하는 12.1형 XGA 대형 디스플레이를 탑재하는 동시에 슬림화, 경량화를 실현. 실험 벤치의 측정 공간을 차지하지 않고, 운반도 용이하기 때문에 매일의 측정 업무에 부담없이 사용하실 수 있습니다.

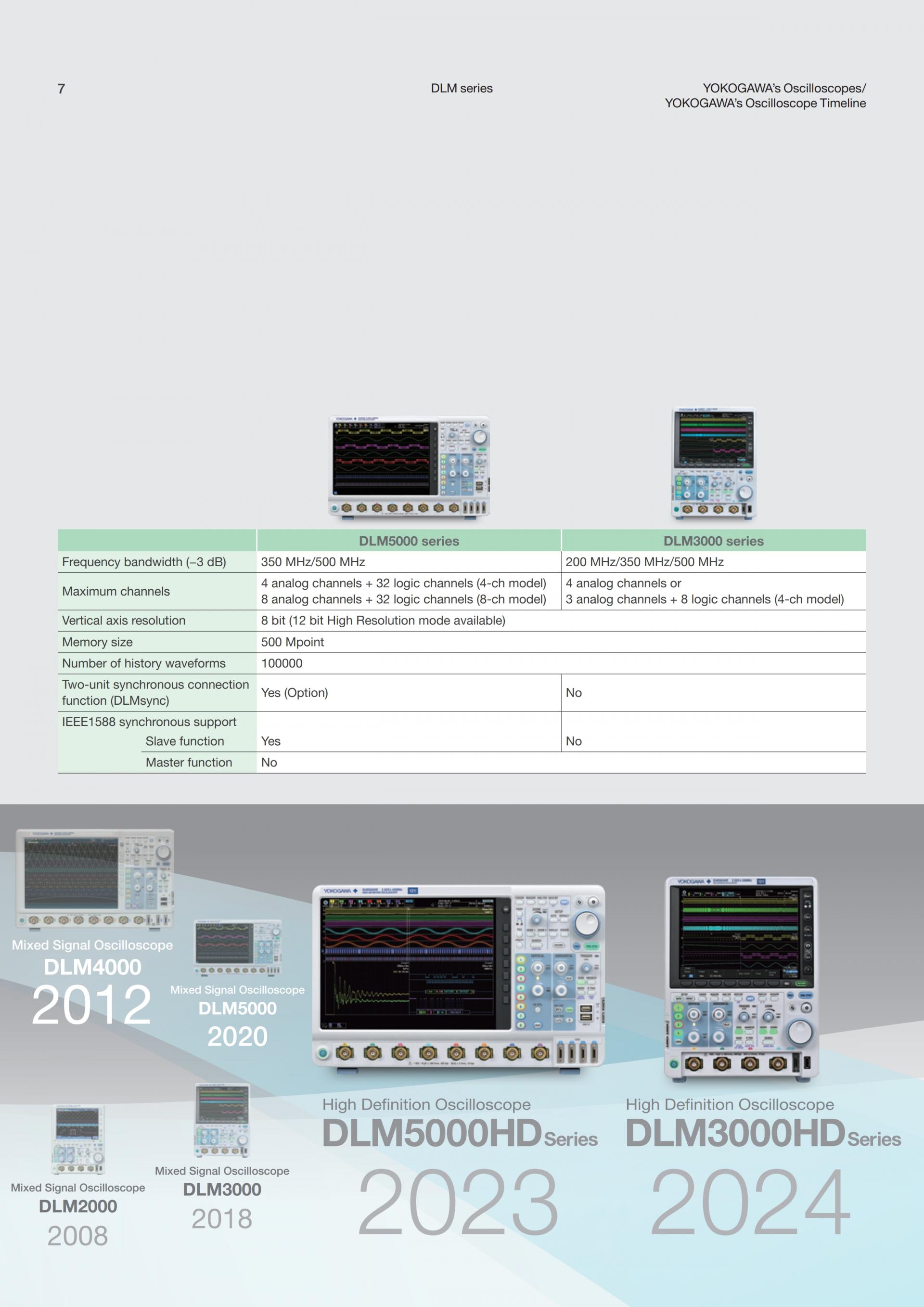

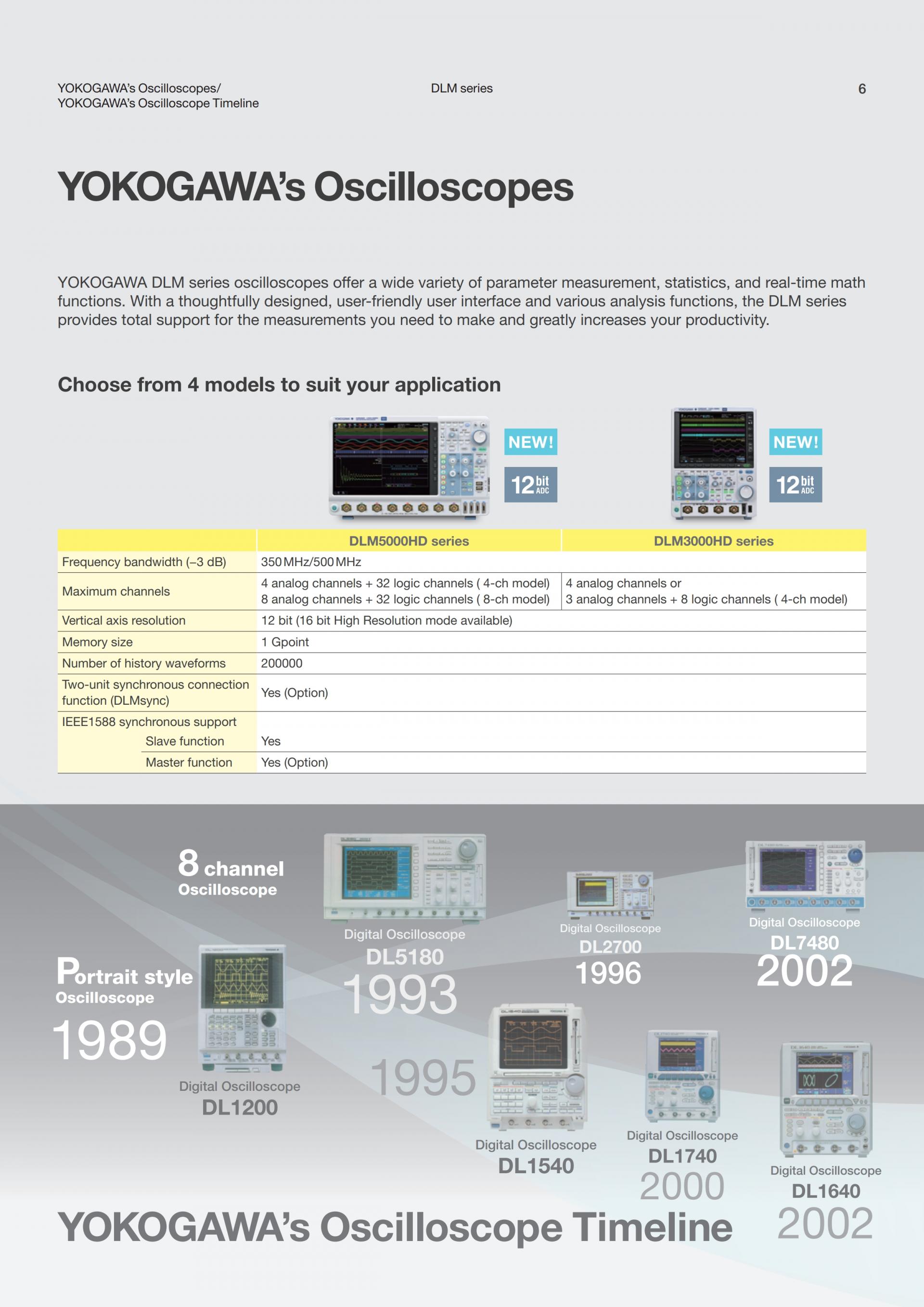

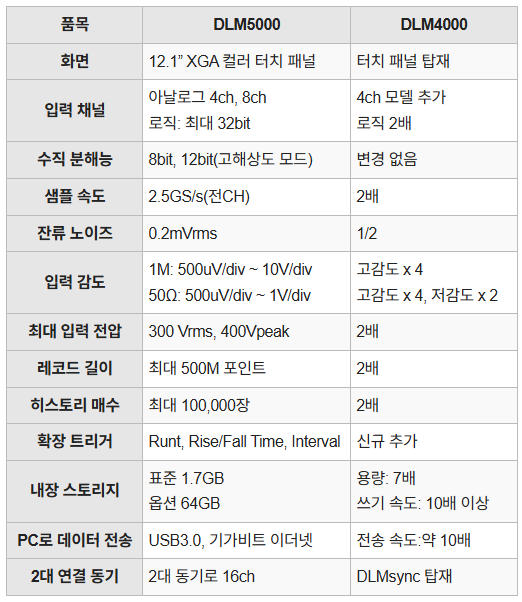

DLM5000과 DLM4000의 비교

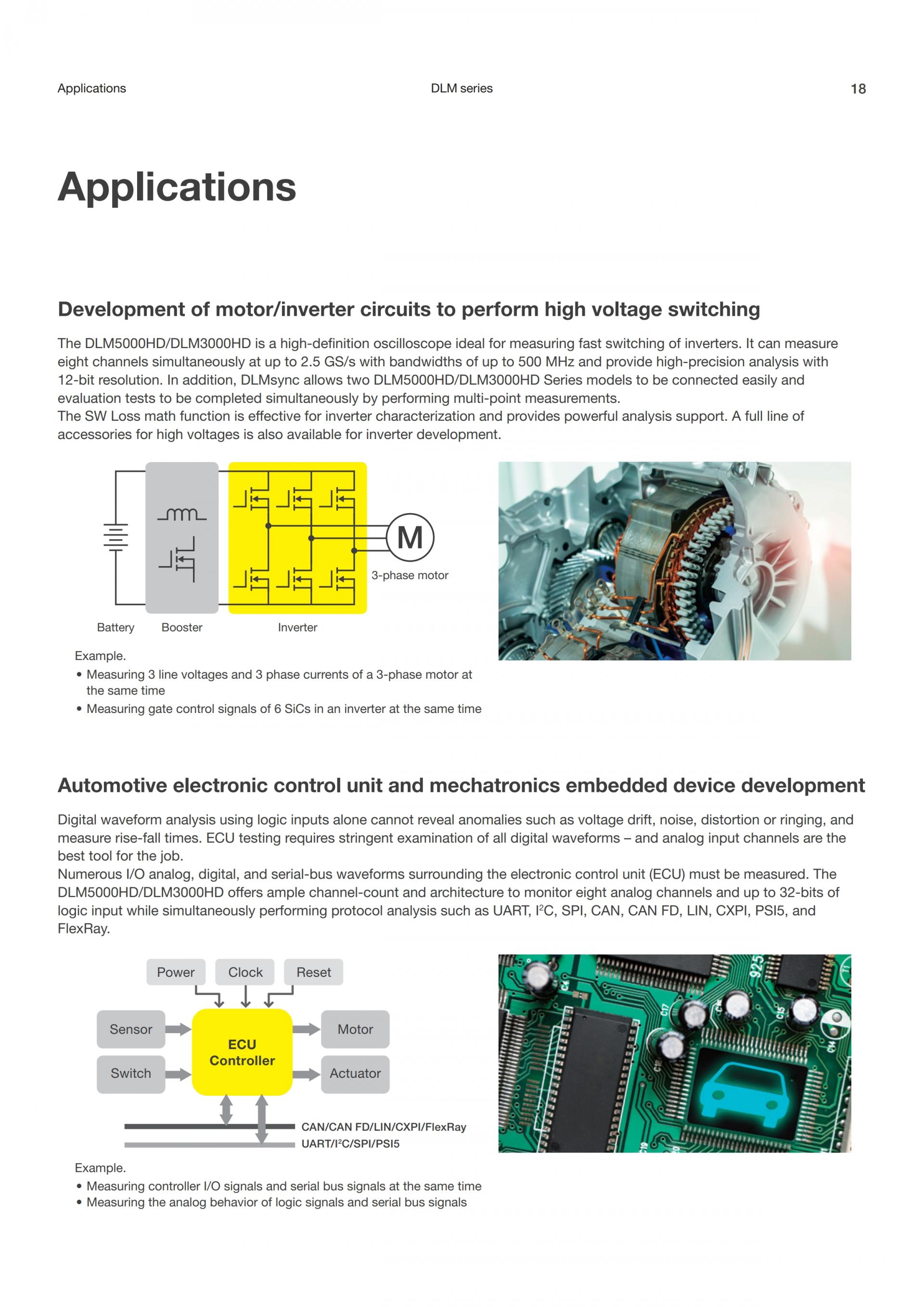

다채널 측정 애플리케이션

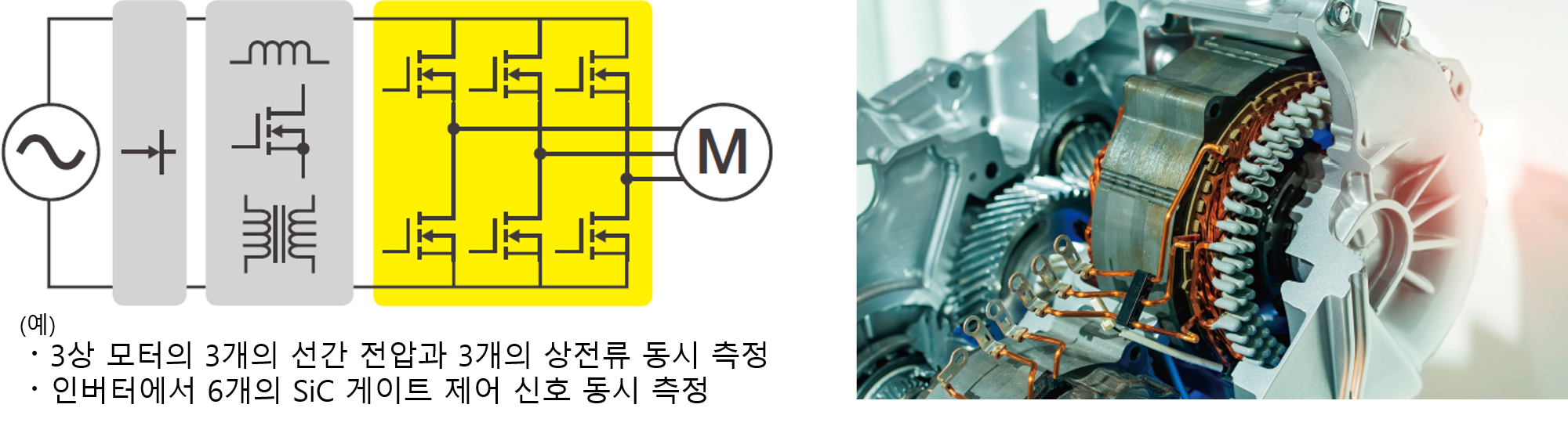

모터 제어, 인버터/IPM, 주변 회로 개발
모터 기술의 가속화로 인한 효율화, 소형화, 고성능화, 고신뢰성 실현을 위한 핵심이 되는 제어 회로나 IPM(Intelligent Power Module), 인버터 주변의 일렉트로닉스 개발 용도에는 다채널 동시 측정이 필요합니다. DLM5000의 최대 8ch 아날로그 파형 측정이 이 분야에서 위력을 발휘합니다.
4ch 입력의 경우
아날로그 입력 채널의 부족에 의해, 제어 신호 전체의 타이밍이나 3상의 각 상간 밸런스의 이상 확인, 모터 드라이버 IC의 각 입출력 신호 동시 확인 등의 시스템 전체를 파악하는 측정이 어려워 집니다.

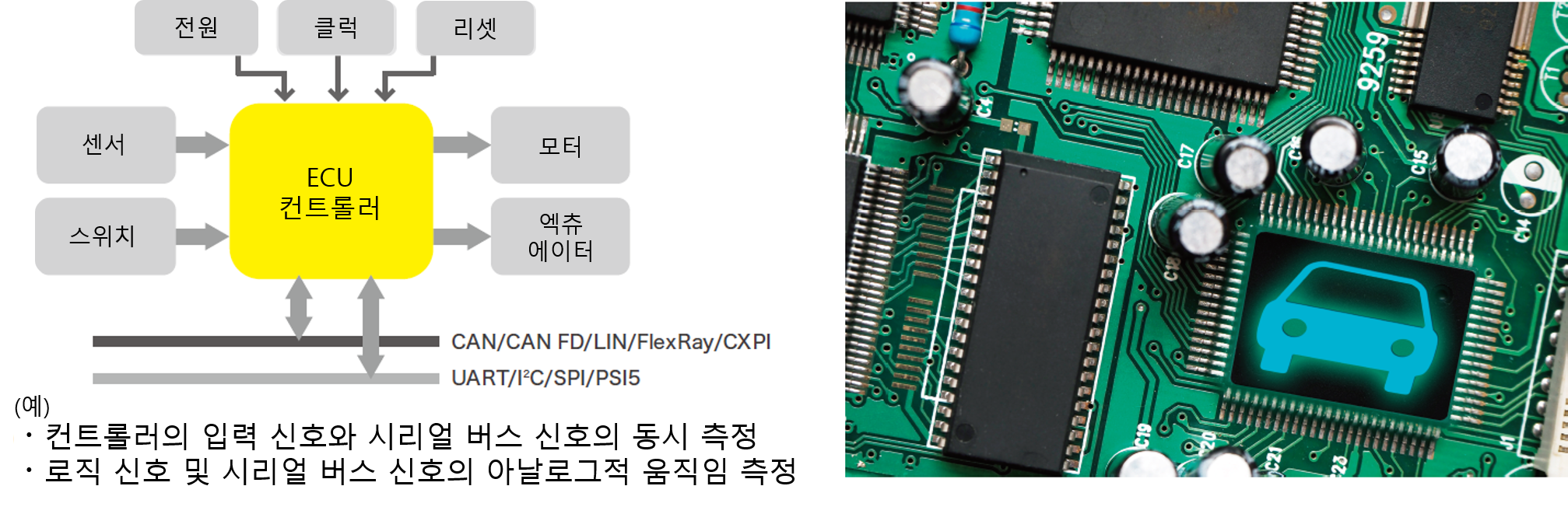

자동차 ECU, 메카트로 임베디드 장비 개발

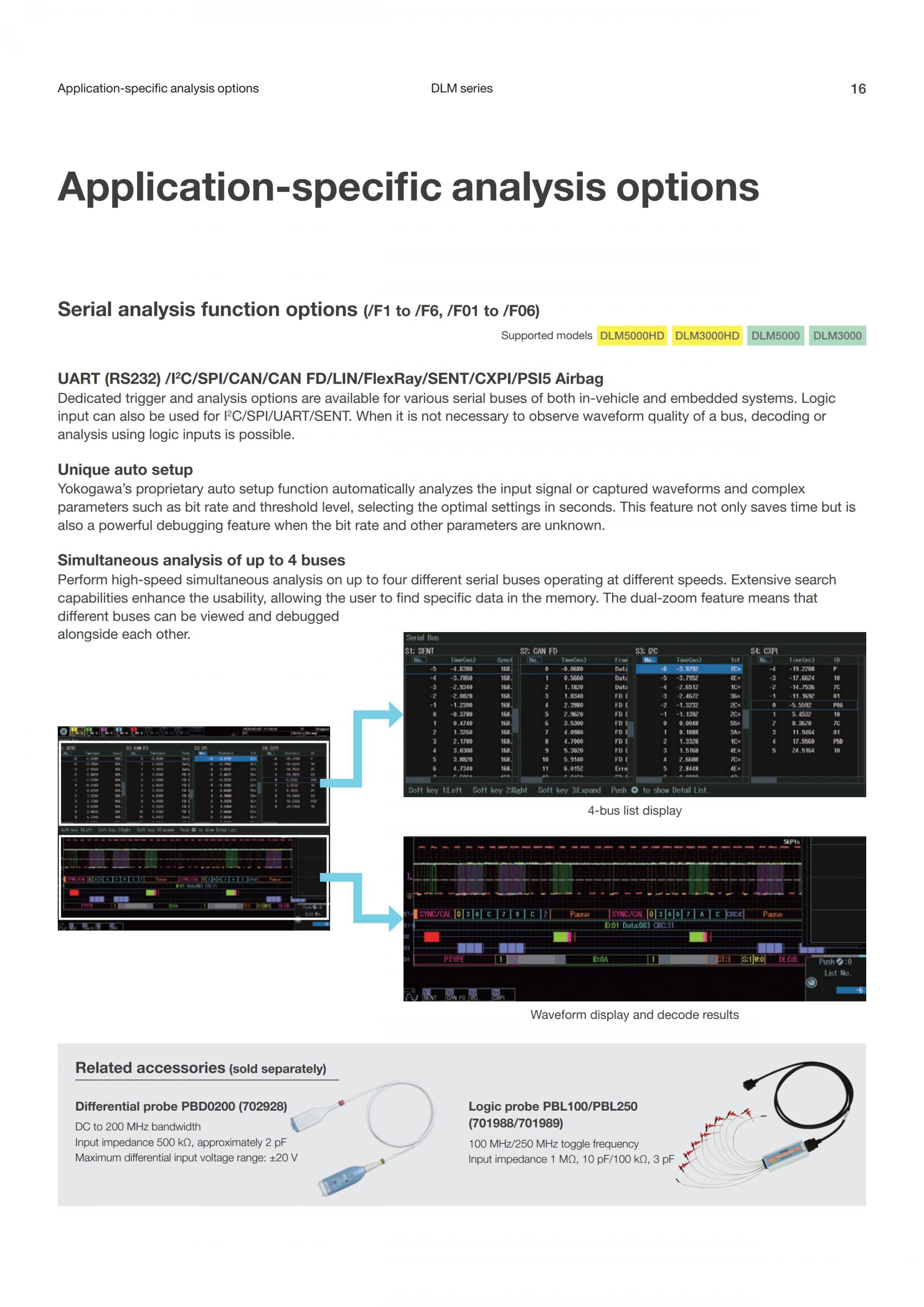

ECU (Electronic Control Unit) 및 컨트롤러의 입출력 신호를 동시에 고속으로 측정해야 합니다. 아날로그 8ch에 가세해 최대 32bit 로직 측정, UART(RS232), I2C/SPI, CAN/CANFD/LIN/CXPI 등의 프로토콜 해석(통신 데이터의 디코드) 기능을 겸비한 DLM5000에 의해 개발 스피드를 대폭 향상 시킬 수 있습니다.
4ch+16bit MSO라면…
다수의 아날로그 입출력 신호를 취급하는 ECU/컨트롤러/ 각종 드라이버 IC에 대해서, 신호 전체를 파악할 수 없습니다. 또한, 버스 통신 신호나 디지털 신호를 로직 입력으로 측정하기 때문에 파형 이나 노이즈 확인할 수 없어 안정성이나 신뢰성 향상이 곤란합니다.

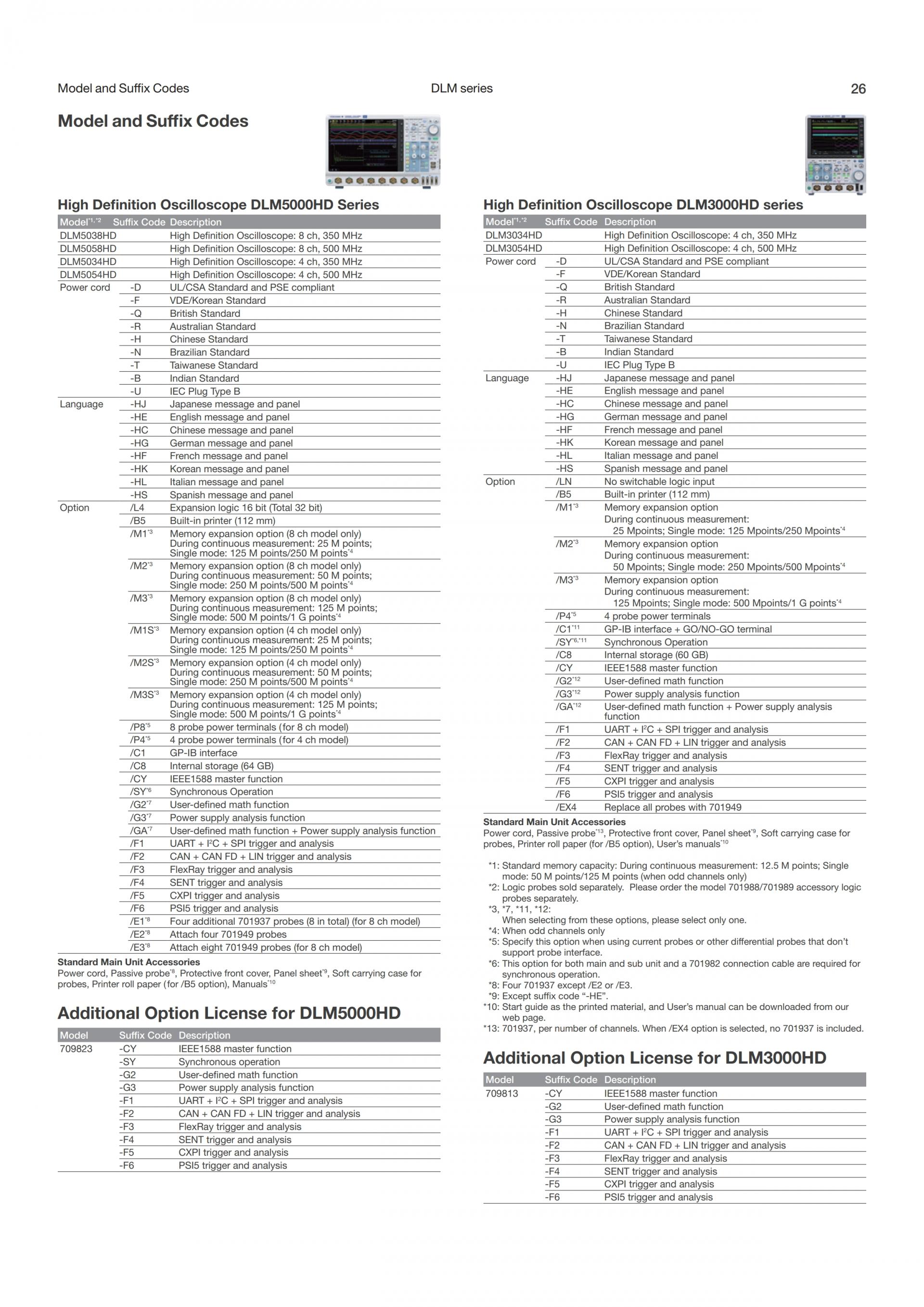

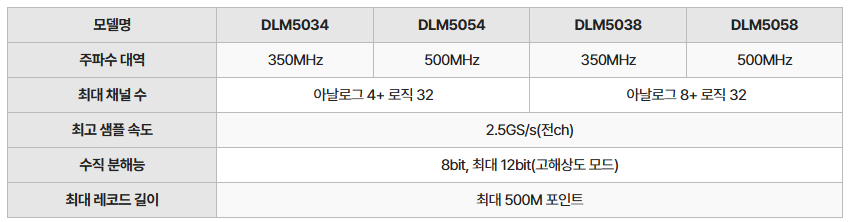

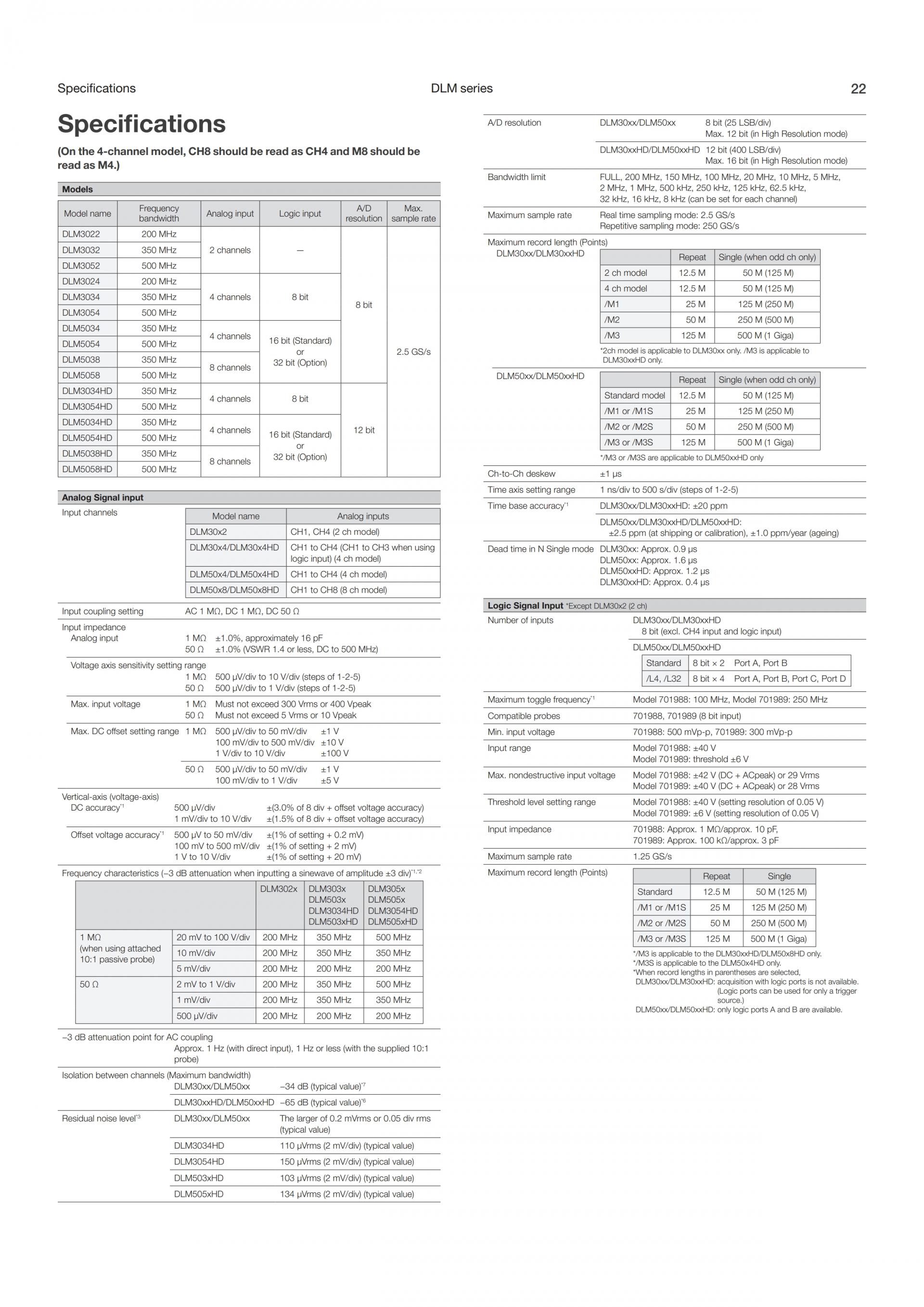

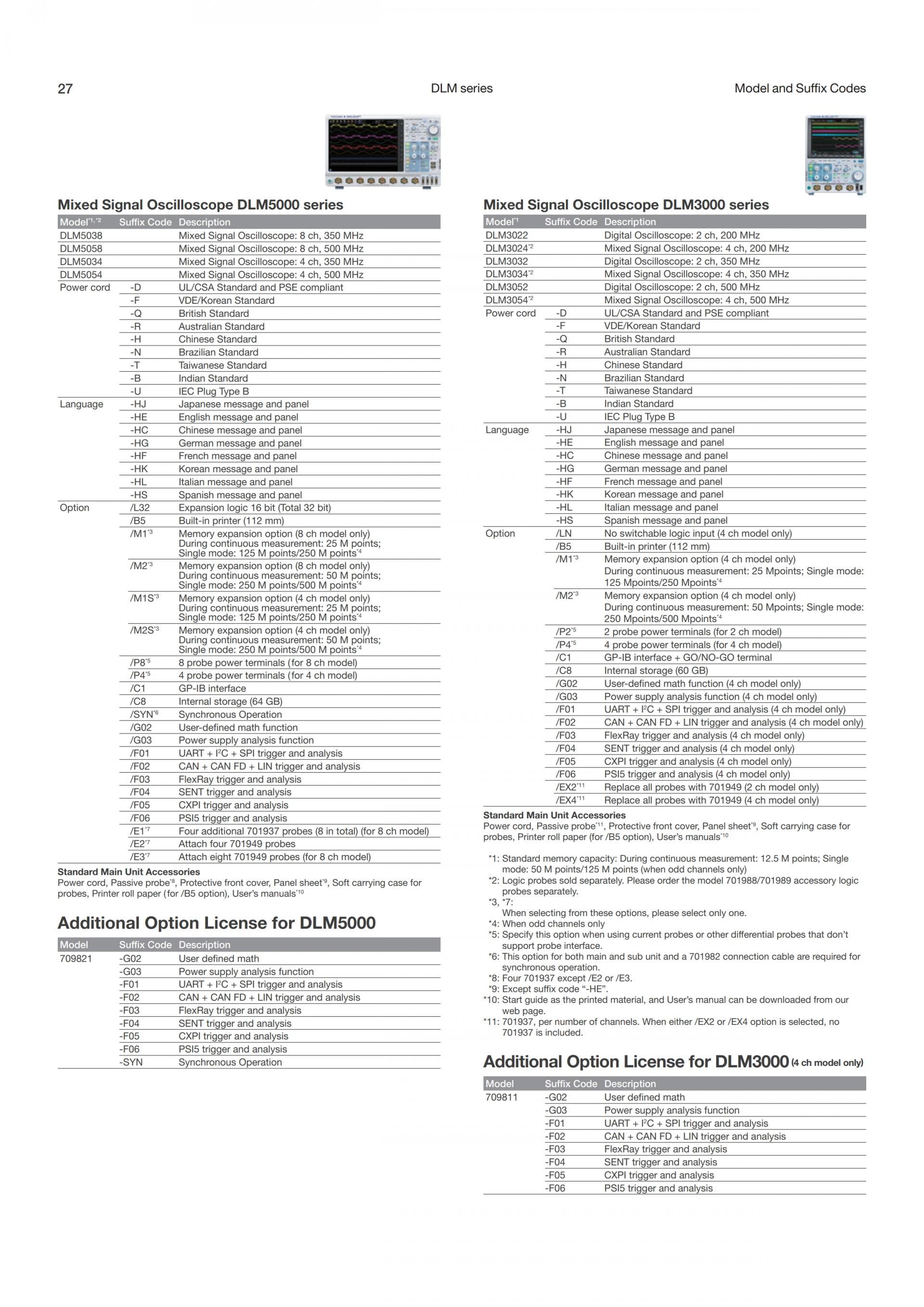

DLM5000 시리즈 라인업
광범위한 제품 라인업
요꼬가와 계측기는 오실로스코프 이외에, DMM이나 펑션 제네레이터 등의 기본 측정기나, 다양한 물리 신호를 장시간 기록 가능한 「오실로스코프와 레코더의 혼합 계측기」 스코프코더를 포함한 다양한 전력 측정기, 광 측정기 등을 갖추고 있습니다.

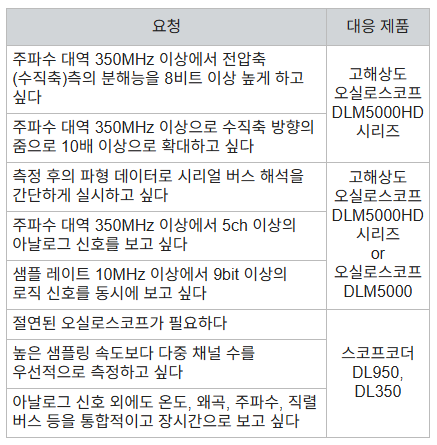

오실로스코프를 사용하는 고객의 요구에 대응하는 예
