히오키 ・ HIOKI
SW2001
고전압 릴레이 박스
SW2001 HIGH VOLTAGE MULTIPLEXER
모터 스테이터 종합 시험 시스템용 릴레이 박스

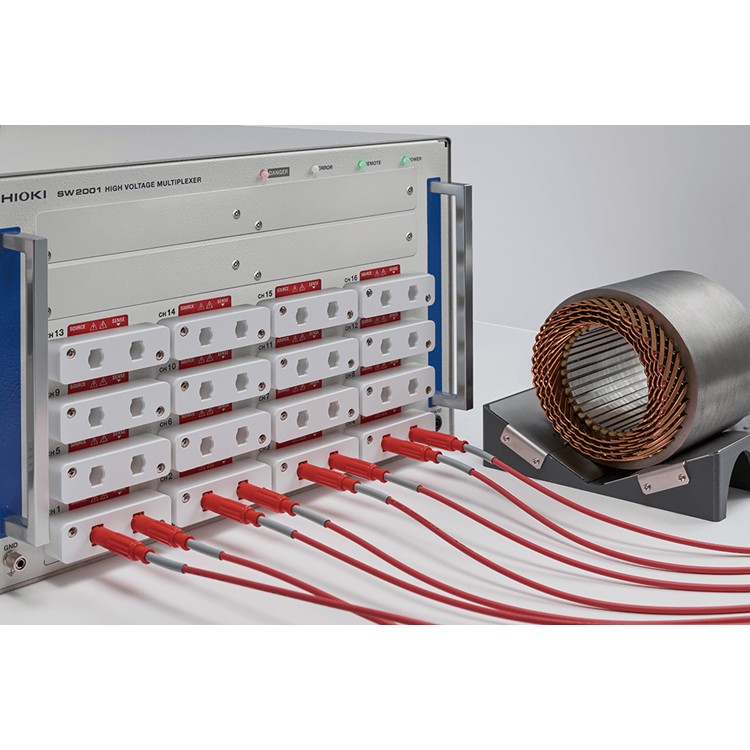

고전압 릴레이 박스 SW2001은 모터 스테이터의 검사로 일반적으로 수행되는 권선 저항 측정, 인덕턴스 측정, 절연 저항 측정, 내전압 시험, 레어 쇼트 시험(임펄스 시험), 부분 방전 시험(AC PD 및 임펄스 PD)의 6가지 시험에 대응하는 여러 시험기를 연결하여 고전압 시험과 4단자 저전압 시험 사이를 안전하고 원활하게 전환하게 합니다. 고전압 시험(내전압 시험, 절연 저항 시험 등)에서 권선에 축적된 에너지의 영향을 효과적으로 완화하여 저항계 및 LCR 미터와 같은 저전압 시험 장비의 손상 위험을 최소화합니다. 견고한 하드웨어 설계로 측정 정확도를 보장하고 고전압 릴레이의 교체 빈도를 줄입니다.
하나의 릴레이 박스에 6종류의 모터 스테이터 검사를 통합하여 효율을 향상

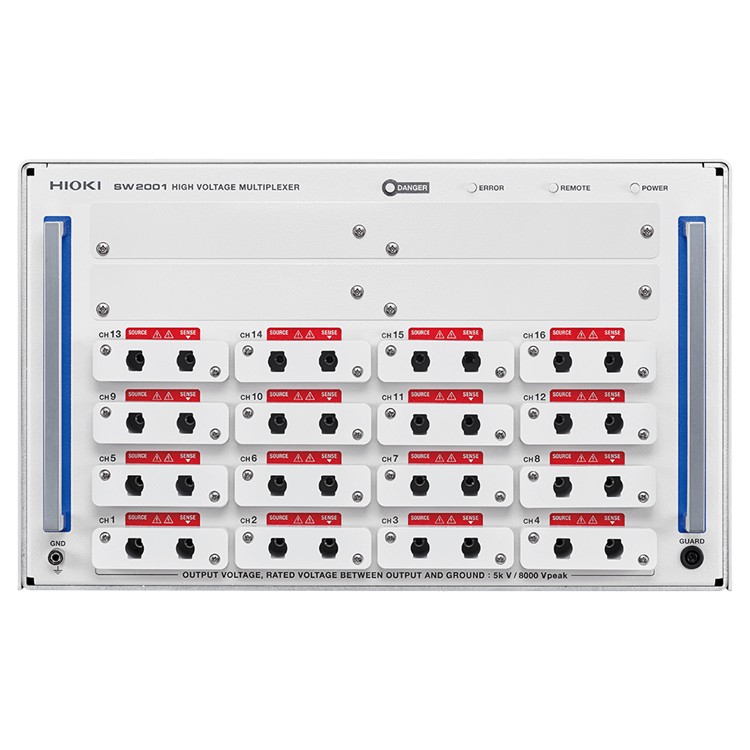

측정 포인트에 따라 채널 수 선택 가능

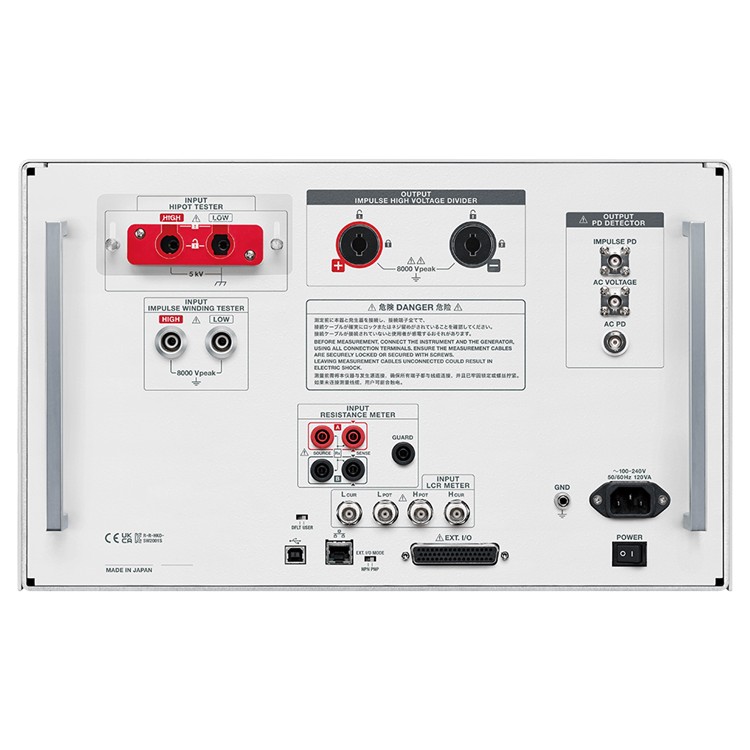

저항 시험, 인덕턴스 시험, 레어 쇼트 시험, 내전압 시험, 절연 저항 시험, 부분 방전 시험(AC PD 및 임펄스 PD)의 6가지 시험에 대해 여러 장비를 SW2001에 연결하여 모터 검사를 간소화할 수 있습니다. 직렬 모터 시험 라인(기존 시험 라인)과 병렬 모터 시험 라인(최신형 시험 라인) 모두에서 발생하는 빈번한 재연결 공수를 줄일 수 있습니다. SW2001은 두 개의 서미스터 온도 센서가 내장된 3상 모터를 최대 3개까지 동시에 시험할 수 있습니다.
생산 라인의 가동 중지 시간 대폭 감소 및 검사 시스템의 측정 신뢰성 향상에 기여
수명이 길고 신뢰성이 높은 멀티플렉서 설계
SW2001은 유지보수 빈도를 줄이기 위해 내구성이 뛰어난 고전압 리드 릴레이를 채택했습니다. 이 릴레이는 유리관 내의 접점을 ON/OFF하기 위해 인접한 여자 코일에 전류를 흘려 자기장을 발생시켜 작동됩니다. 이러한 동작 방식을 가진 고전압 리드 릴레이는 고전압 회로에서 안전하게 스위칭을 할 수 있으며(최대 피크 전압 8 kV), 누설 전류에 의한 측정 영향을 줄일 수 있습니다. 이러한 리드 릴레이의 채택과 더불어, 보다 정확한 측정을 보장하기 위해 릴레이 사이의 공간 절연 거리 최적화, 적절한 절연 재료 선택, 릴레이와 접지 사이의 절연 강화를 위한 높은 내전압 기판 사용 등 고도의 절연 설계를 채택하고 있습니다. 또한, 측정 대상 권선 내에 축적된 에너지로 인한 측정기 손상 위험을 최소화하기 위해 보호 방전 기능을 탑재하고 있습니다.
측정 성능과 높은 내구성을 보장
・측정 정확도에 미치는 영향
절연 저항 측정에 미치는 영향량: 2% (1 MΩ~1 GΩ)
AC PD 측정에 미치는 영향량: 40 pC 이하 (3kV 인가 시)
・내구성
최대 허용 임펄스 전류: 100A 피크
주회로 릴레이의 수명: 500만회 이상 (참고값)
안전한 스위칭
SW2001은 AC/DC 내전압 시험(최대 5 kV rms) 및 임펄스 시험에 더해 모터 권선 저항 및 인덕턴스 등의 특성 측정도 가능한 안전하고 포괄적인 기능을 제공합니다(최대 8kVpeak).
권선에 축적된 에너지로 인한 저전압 시험 장비의 손상 방지
보호 방전 기능을 통해 출력 측 주 회로를 접지하여 I/O 릴레이의 주 회로를 닫기 전에 잔류 에너지를 방전할 수 있습니다.
