BITWISE STEPSCOPEA 스텝스코프 TDR
가격문의(상세정보 참조)
BITWISE STEPSCOPEA 스텝스코프 TDR
BITWISE STEPSCOPEA STEPScope® TDR
The STEPScope™ integrates a fast output pulser with a high-bandwidth low-jitter input sampler to perform step response analysis on reflected and through-channel pulses. Calculates TDR and TDT. Optional S-parameter features also calculates Return Loss and Insertion Loss.
클릭 하시면 이동합니다.
비트와이즈 ・ BITWISE
STEPSCOPEA
스텝스코프 TDR
STEPSCOPEA STEPScope® TDR
Key Features
- Compact TDR/TDT Solution Includes Integrated Pulser and Sampler
- 20 ps Edge Rate (10/90)
- Fast Averaged Waveform
- Capture and Download
- Single-ended or Differential
- Optional S-parameters for Return Loss and Insertion Loss with up to 18 GHz Bandwidth
- Through-channel TDT and Insertion Loss requires 2 STEPScope® devices or Remote Pulser Accessory
- Easy Real-Time TDR

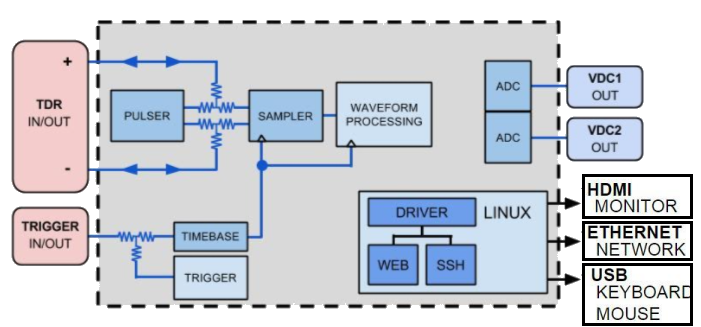

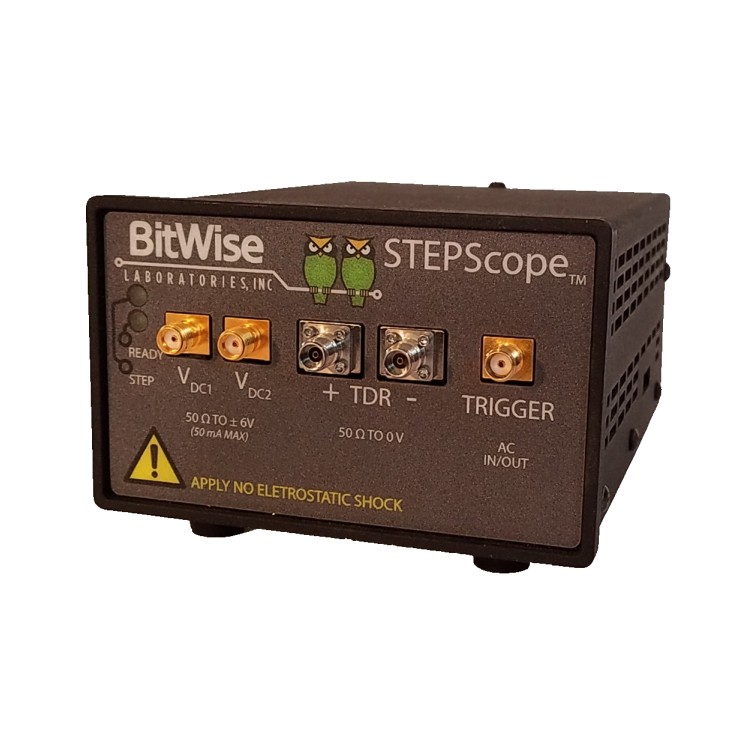

BitWise Laboratories STEPScope® TDR is a compact device integrating a fast output pulser with a high-bandwidth low jitter input sampler to perform step response analysis on reflected and through-channel pulses for calculating Time Domain Reflectometry TDR and Time Domain Transmissometry TDT analysis. Optional S-parameter analysis converts step response into Return Loss S11 and Insertion Loss S21 results.
TDR, TDT, and S-parameter analyses are proven techniques for testing RF circuits used to communicate digital information through cables, backplanes, connectors, PCB traces, wire bonding and integrated circuits. TDR analysis isolates impedance problems that adversely effect signal performance. A single STEPScope® can perform TDR analysis by sending an incident pulse into the circuit and analyzing the pulse that is reflected back. TDT analysis is performed by analyzing a pulse after it has gone through the channel. This technique isolates channel-related effects with comparison to the reference through calibration. TDT analysis requires an external pulse that can be created by another STEPScope® or using the Remote Pulser accessory.
High-performance SiGe technology is used to generate fast 20 ps (10/90) edge rates, and to provide a finely-calibrated very low jitter time-base, and waveform capture with 18 GHz bandwidth. Waveform data and analysis results easily can be downloaded to your browser. The user interface is served as a website from the device and is accessible from any desktop or mobile web browser. The device does not require being connected to the Internet. Automation is provided via TCP/IP socket commands and there are API’s for python and C++.
STEPSCOPEA STEPSCOPEA BITWISE BITWISE STEPSCOPEA STEPSCOPEA 비트와이즈 비트와이즈 STEPSCOPEA STEPSCOPEA 비트와이스 비트와이스 STEPSCOPEA
가격이 궁금하신가요?
더 많은 자료는?
지니어스인더스트리가 취급하는 대부분의 제품은 사업자 간 거래(B2B) 목적의 산업·연구용 전문 계측 장비입니다.
모든 제품은 주문 제작 또는 해외/본사 주문을 통해 공급되고 있으며 실제 현장/시험 환경에서 사용되는 특성상, 일반 소비재와 달리 단순 변심 사유의 반품·환불이 어렵습니다. 장비 개봉, 전원 인가, 설치/시운전, 교정(캘리브레이션) 진행 등으로 제품의 신뢰도와 가치가 달라질 수 있기 때문입니다.
다만 초기 제품 하자(동일 모델 대비 명백한 불량, 운송 중 파손, 사양 상이 등)가 확인되는 경우에는 수령 후 [7일 이내] 연락 주시면 점검 후 조치 또는 A/S 절차를 안내해 드립니다.
단순 변심, 사양 선택 착오, 내부 사정(예: 예산/프로젝트 변경 등)과 같은 구매자 사유로 반품을 요청하시는 경우에는 반품이 제한되며, 예외적으로 협의가 진행될 경우에도 왕복 운송비, 검수 비용, 감가 비용 및 재입고 수수료 등이 청구될 수 있습니다.
구체적인 거래 조건(납기, A/S 범위, 교환 가능 여부 등)은 발행된 견적서, 발주서 확인 메일, 납품서 등에 명시된 내용을 우선합니다.
도움이 필요한 경우 견적서에 명시된 담당자에게 문의해 주세요.
