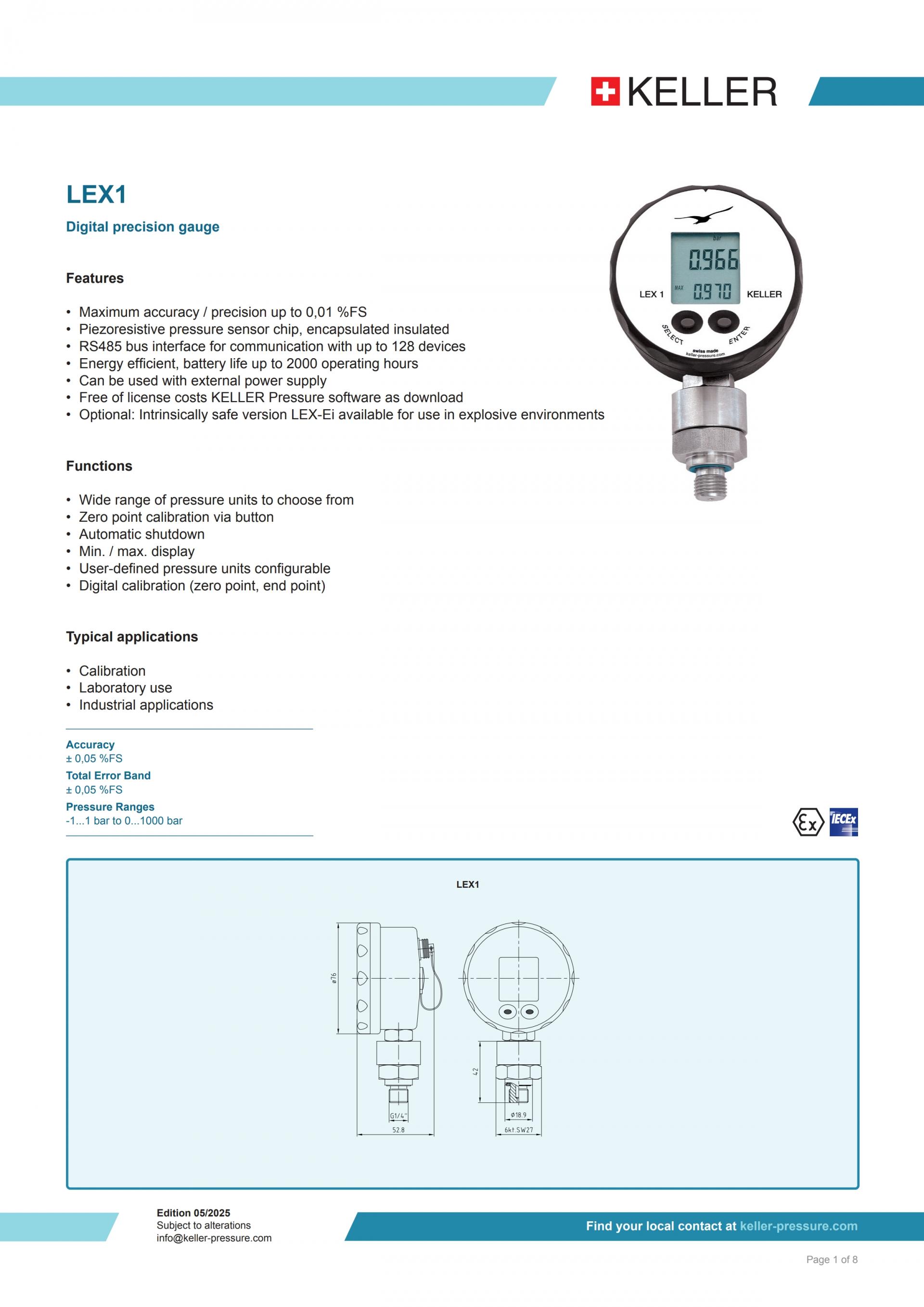

KELLER LEX1 제품 정보
KELLER LEX1은 피에조저항식 압력 센서 칩을 쓰는 디지털 정밀 압력계입니다. 기본 정확도는 실온 ±0.05 %FS, 0~50 ℃ 전체 오차 대역도 ±0.05 %FS이며, RS485 인터페이스와 외부 전원 사용을 지원합니다. 교정, 실험실, 산업 현장에 사용합니다.
핵심 특징
- 실온(20~25 ℃) 정확도 ≤ ±0.05 %FS, 0~50 ℃ 전체 오차 대역 ≤ ±0.05 %FS
- 정밀도 향상 주문 옵션으로 최대 ±0.01 %FS(적용 조건은 확인 사항 참고)
- RS485 버스 인터페이스로 최대 128대까지 연결
- CR2430 코인 전지로 약 2,000시간 연속 사용, 외부 전원(8~28 VDC) 사용 가능
- 버튼으로 영점 교정, 디지털 교정(영점·끝점), 자동 전원 차단, 최소·최대값 표시, 사용자 정의 압력 단위 5개

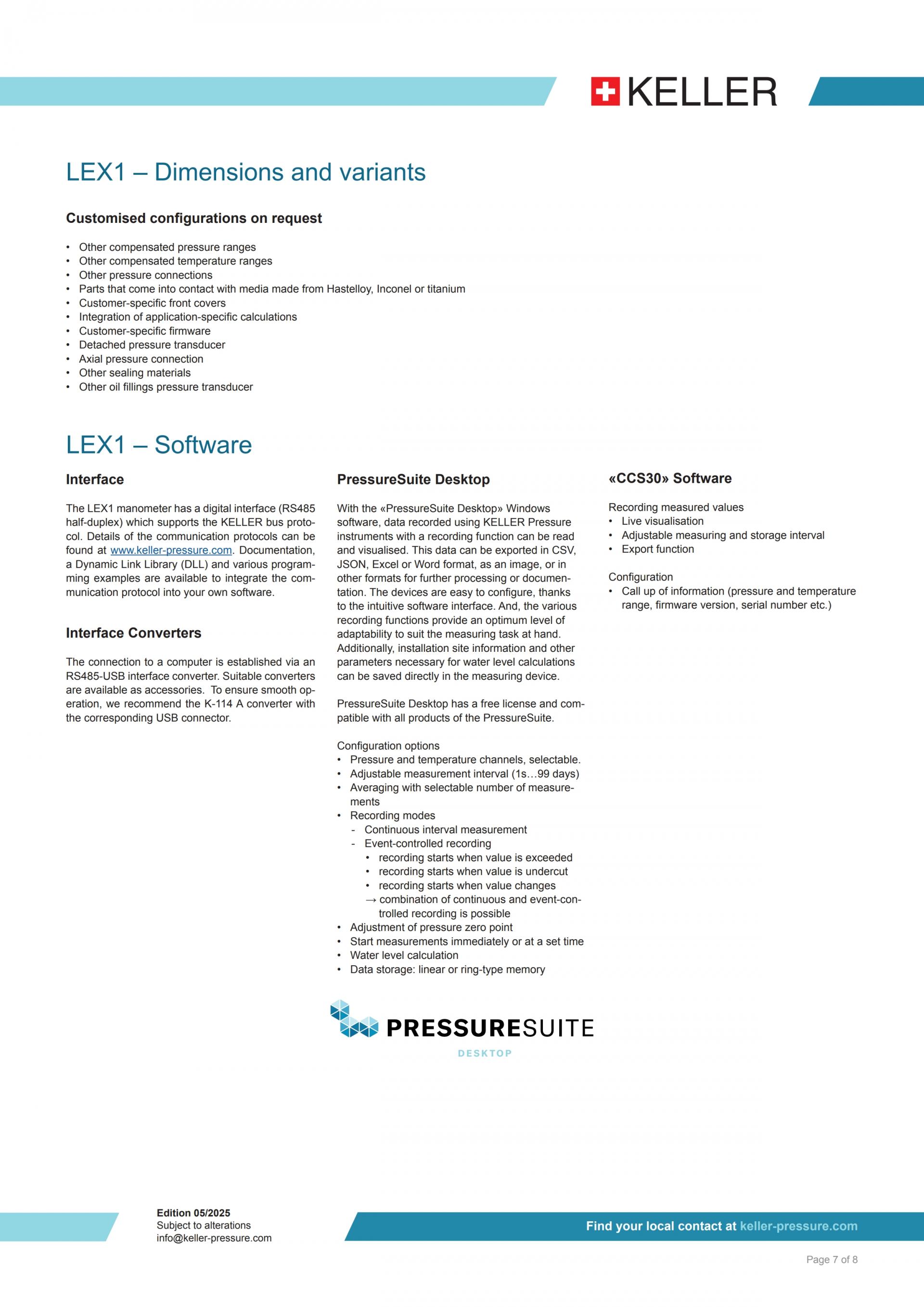

- 라이선스 비용 없는 KELLER 소프트웨어(PressureSuite Desktop, CCS30)로 설정·측정값 기록
선택 가이드
- 압력 범위와 압력 기준(게이지압 PR, 절대압 PAA·PA)은 주문 시 선택합니다

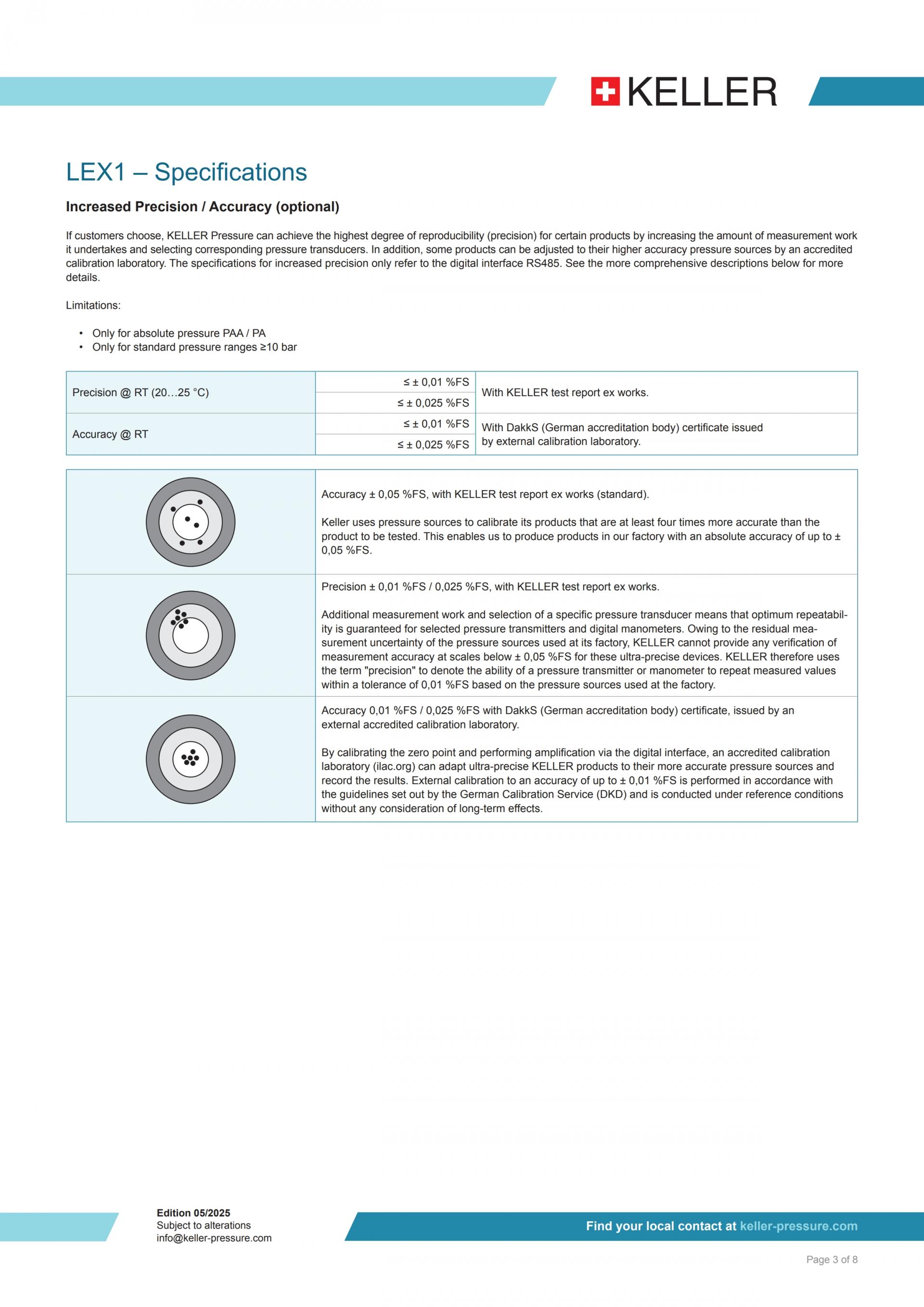

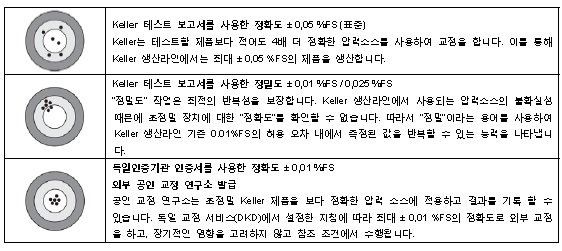

- 상품명의 0.01%는 정밀도 향상 주문 옵션(±0.01 또는 ±0.025 %FS)입니다. 절대압(PAA·PA), 10 bar 이상 표준 범위에서만 가능하고, 값은 RS485 디지털 인터페이스 기준입니다

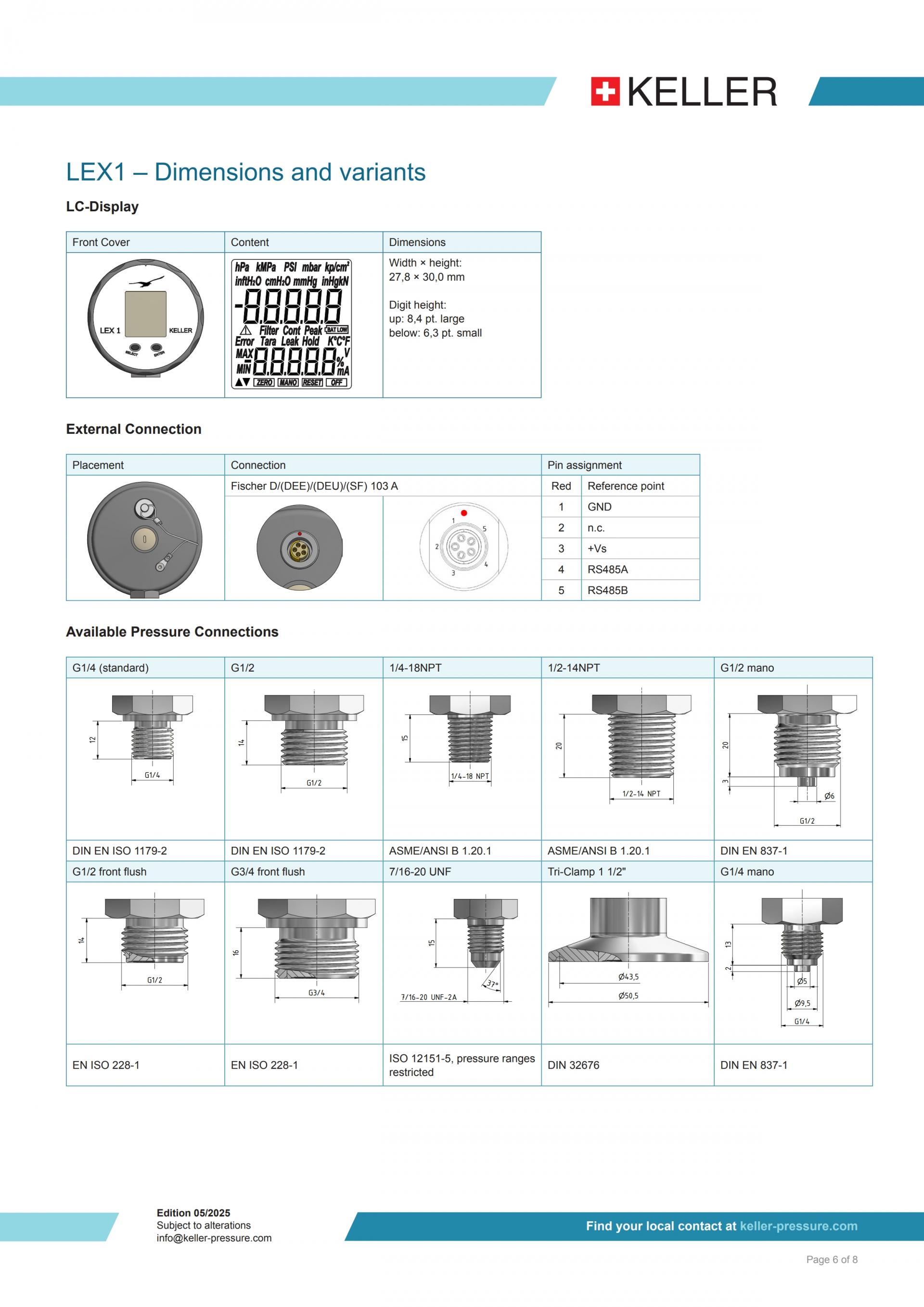

- 압력 연결은 G1/4(기본) 외에 G1/2, 1/4-18NPT, 1/2-14NPT, G1/2 mano, G1/4 mano, G1/2 플러시, G3/4 플러시, 7/16-20 UNF(압력 범위 제한), Tri-Clamp 1 1/2" 중에서 선택할 수 있습니다
- PC 연결에는 RS485-USB 인터페이스 컨버터(K-114 A, 별도 액세서리)가 필요합니다. 고무 커버와 휴대 케이스도 별도 액세서리입니다
- 폭발 위험 장소용 본질안전형(LEX1-Ei)은 다른 버전이며 외부 전원과 RS485를 쓸 수 없습니다

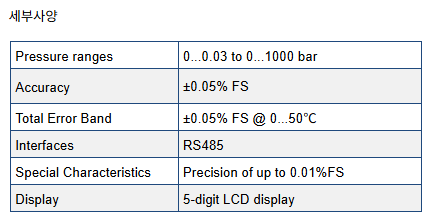

주요 사양
| 형명 | LEX1 |
|---|---|
| 센서 | 피에조저항식 압력 센서 칩(캡슐화·절연) |
| 압력 범위 | 주문 시 선택 |

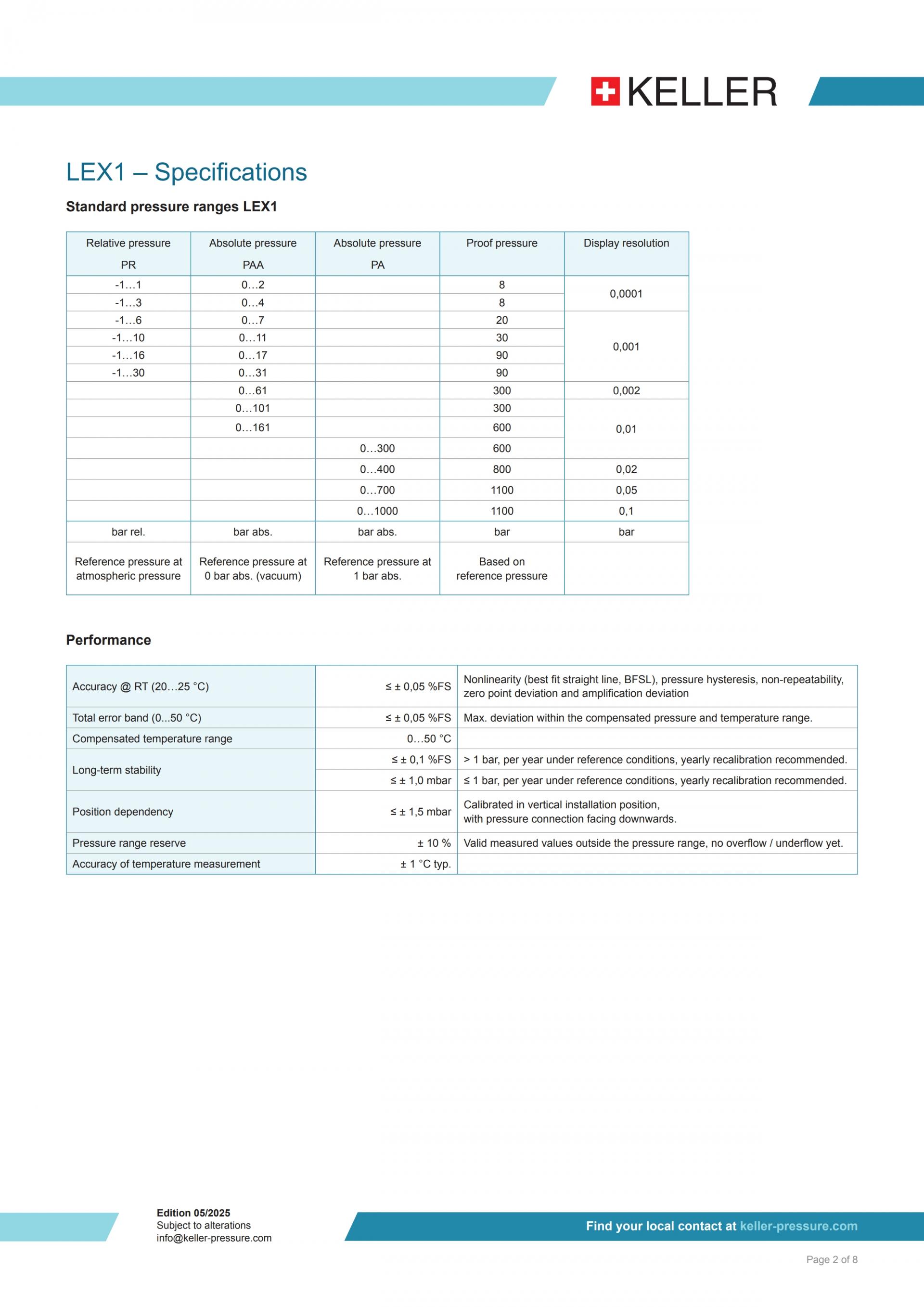

| 정확도(20~25 ℃) | ≤ ±0.05 %FS (비직선성 BFSL·히스테리시스·비반복성·영점·증폭 편차 포함) |
| 전체 오차 대역(0~50 ℃) | ≤ ±0.05 %FS |
| 정밀도 향상 옵션 | ±0.01 %FS 또는 ±0.025 %FS (실온, 절대압 PAA·PA, 10 bar 이상 표준 범위, RS485 디지털 값 기준) |
| 보상 온도 범위 | 0~50 ℃ |
| 장기 안정도 | ≤ ±0.1 %FS/년(1 bar 초과) / ≤ ±1.0 mbar/년(1 bar 이하), 기준 조건, 연 1회 재교정 권장 |
| 자세 영향 | ≤ ±1.5 mbar (압력 연결부가 아래로 향한 수직 설치 상태로 교정) |
| 압력 범위 여유 | ±10 % (범위 밖 측정값도 유효, 오버플로·언더플로 없음) |
| 온도 측정 정확도 | ±1 ℃ (대표값) |

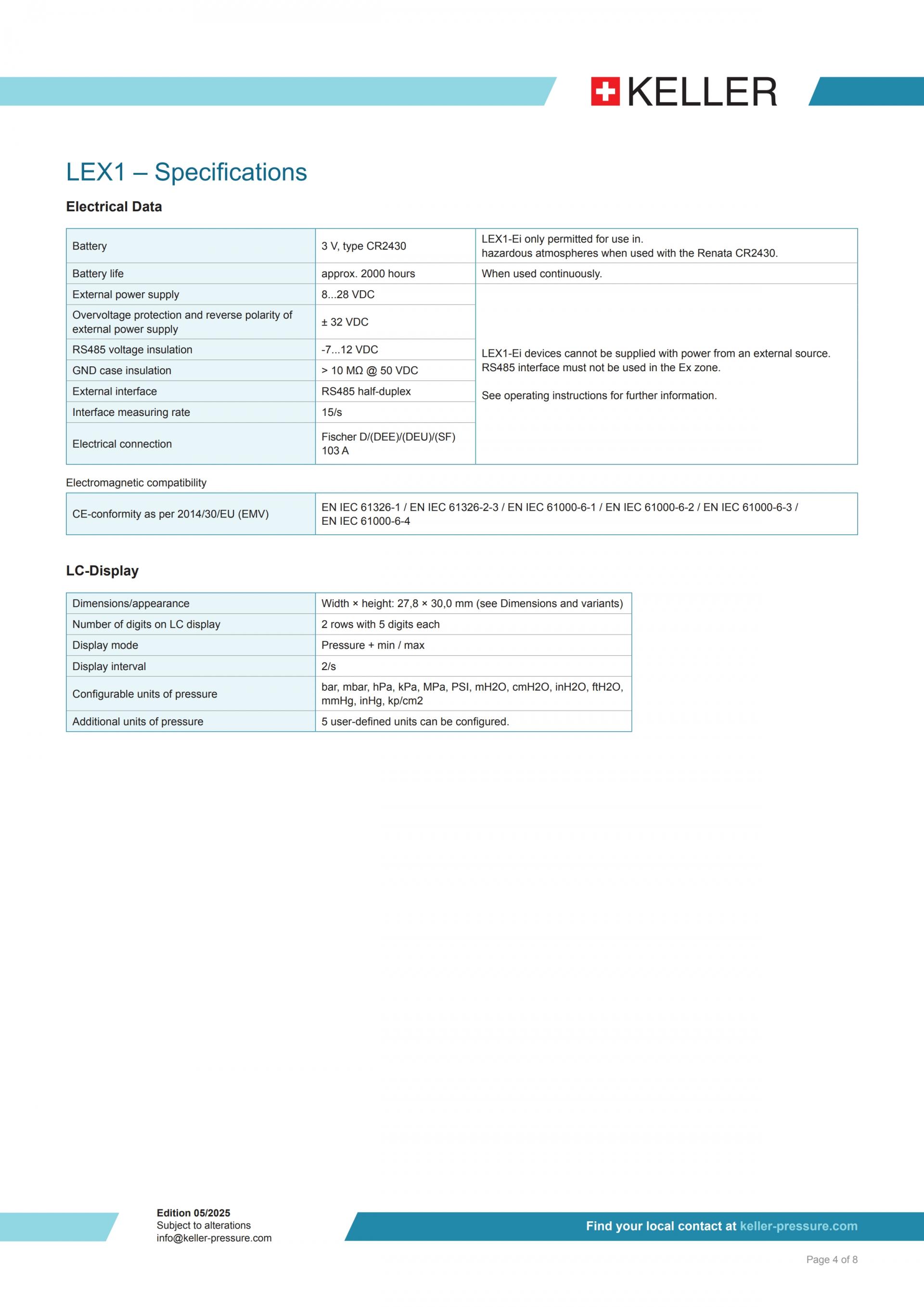

| 전원 | 3 V 코인 전지 CR2430, 약 2,000시간(연속 사용) |
| 외부 전원 | 8~28 VDC, 과전압·역극성 보호 ±32 VDC |
| RS485 전압 절연 | -7~12 VDC |
| GND-케이스 절연 | > 10 MΩ @ 50 VDC |
| 외부 인터페이스 | RS485 반이중(KELLER bus 프로토콜), 인터페이스 측정 속도 초당 15회 |
| 전기 연결 | Fischer D/(DEE)/(DEU)/(SF) 103 A, 5핀 (1 GND, 2 n.c., 3 +Vs, 4 RS485A, 5 RS485B) |
| 표시부 | LCD 2줄(줄당 5자리), 표시창 27.8 × 30.0 mm |
| 표시 방식 | 압력 + 최소/최대값, 표시 갱신 초당 2회 |
| 압력 단위 | bar, mbar, hPa, kPa, MPa, PSI, mH2O, cmH2O, inH2O, ftH2O, mmHg, inHg, kp/cm², 사용자 정의 단위 5개 |
| 접액부 재질 | 압력 연결부·센서 격리 다이어프램 스테인리스 스틸 AISI 316L, 센서 내부 씰 FKM |
| 압력 연결 씰(외부) | FKM (75 Shore, -20~200 ℃). 매체 온도 -20 ℃ 미만은 FVMQ(70 Shore, -60~175 ℃) 사용, 옵션 EPDM(-40~125 ℃) |
| 하우징·전면 유리·봉입유 | Faradex AS-1003 / LEXAN® 163R / 실리콘 오일 |
| 압력 연결 | G1/4(기본) |
| 하우징 지름 | 76 mm |
| 무게 | 약 300 g |
| 매체 온도 | -40~85 ℃ |
| 주위 온도 | -10~60 ℃ (결빙 불가) |
| 보관 온도 | -20~70 ℃ |
| 보호 등급 | IP65 |
| LCD 판독 보장 온도 | 10~50 ℃ (범위 밖에서는 판독이 제한될 수 있음) |
사양은 제조사 제공 자료 기준입니다. 정밀도 향상 옵션 값은 RS485 디지털 인터페이스 기준입니다.

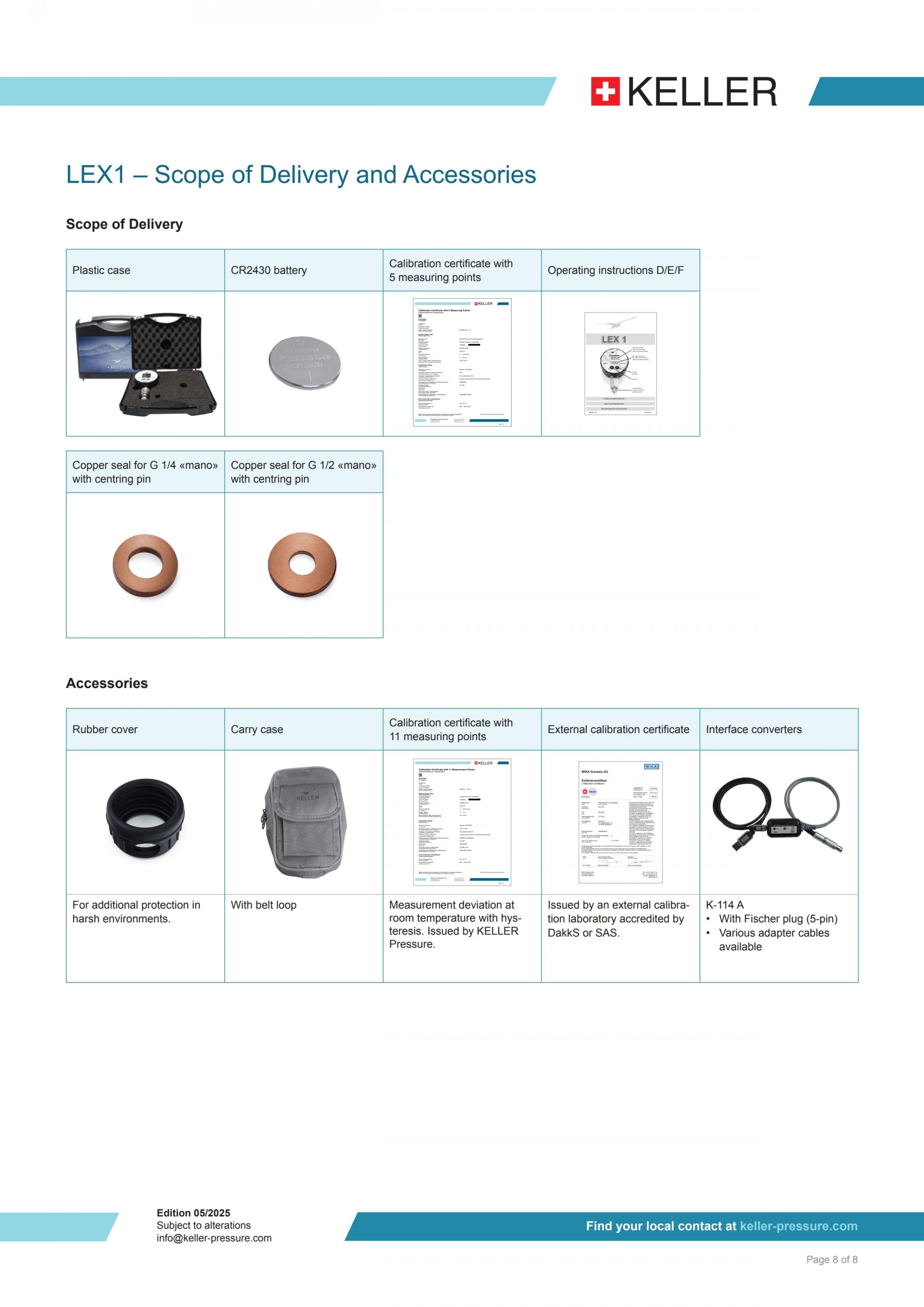

구성품
- 플라스틱 케이스
- CR2430 전지
- 사용 설명서(독일어·영어·프랑스어)
- G 1/4 «mano»용 구리 씰(센터링 핀 포함)
- G 1/2 «mano»용 구리 씰(센터링 핀 포함)
켈러 ・ KELLER
LEX1
디지털 압력게이지
LEX1 0.01% Digital precision gauge
LEX1 디지털 압력계의 높은 정밀도는 교정 및 테스트 어플리케이션에 이상적입니다.
마지막 리셋 이후의 최소값 또는 최대값은 다양한 압력 단위로 현재 압력 값과 동시에 표시 될 수 있습니다.
전원은 기존 CR2430 코인 셀 배터리로 공급되며, 포함되어 있습니다.
본질 안전 버전은 폭발 위험이있는 환경에서 사용하기에 적합합니다.

For PA/PAA≥10 bar, except for flush versions.
